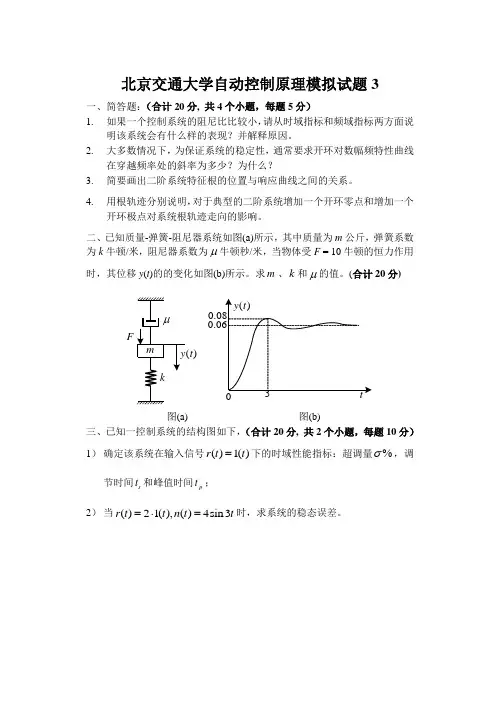

北京交通大学自动控制原理模拟试题3一、简答题：（合计20分, 共4个小题，每题5分）1. 如果一个控制系统的阻尼比比较小，请从时域指标和频域指标两方面说明该系统会有什么样的表现？并解释原因。

2. 大多数情况下，为保证系统的稳定性，通常要求开环对数幅频特性曲线在穿越频率处的斜率为多少？为什么？3. 简要画出二阶系统特征根的位置与响应曲线之间的关系。

4. 用根轨迹分别说明，对于典型的二阶系统增加一个开环零点和增加一个开环极点对系统根轨迹走向的影响。

二、已知质量-弹簧-阻尼器系统如图(a)所示，其中质量为m 公斤，弹簧系数为k 牛顿/米，阻尼器系数为μ牛顿秒/米，当物体受F = 10牛顿的恒力作用时，其位移y (t )的的变化如图(b)所示。

求m 、k 和μ的值。

(合计20分)F)t图(a) 图(b)三、已知一控制系统的结构图如下，（合计20分, 共2个小题，每题10分）1） 确定该系统在输入信号()1()r t t =下的时域性能指标：超调量%σ，调节时间s t 和峰值时间p t ；2） 当()21(),()4sin3r t t n t t =⋅=时，求系统的稳态误差。

四、已知最小相位系统的开环对数幅频特性渐近线如图所示，c ω位于两个交接频率的几何中心。

1） 计算系统对阶跃信号、斜坡信号和加速度信号的稳态精度。

2） 计算超调量%σ和调节时间s t 。

（合计20分, 共2个小题，每题10分）[1%0.160.4(1)sin σγ=+-,2112 1.51 2.51sin sin s c t πωγγ⎡⎤⎛⎫⎛⎫=+-+-⎢⎥ ⎪ ⎪⎢⎥⎝⎭⎝⎭⎦](0.21)(0.51)s s s ++系统最大输出速度为2 r/min ，输出位置的容许误差小于2 ，求：1） 确定满足上述指标的最小K 值，计算该K 值下的相位裕量和幅值裕量；2） 前向通路中串联超前校正网络0.41()0.081c s G s s +=+，试计算相位裕量。

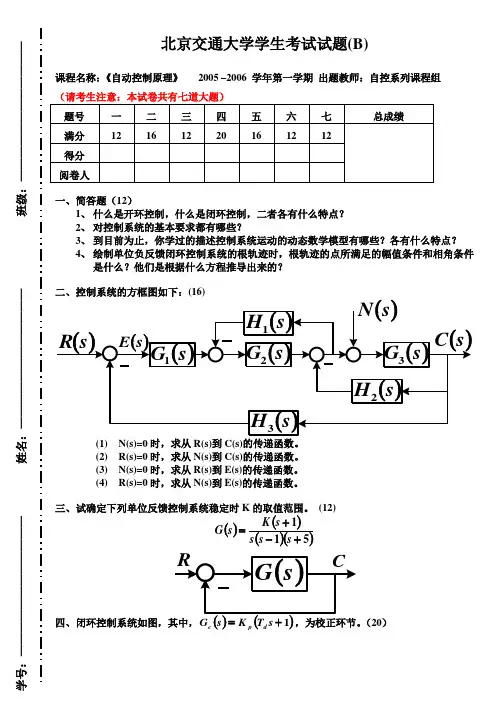

北京交通大学学生考试试题(B)课程名称：《自动控制原理》 2005 –2006 学年第一学期 出题教师：自控系列课程组一、简答题（12）1、 什么是开环控制，什么是闭环控制，二者各有什么特点？2、 对控制系统的基本要求都有哪些？3、 到目前为止，你学过的描述控制系统运动的动态数学模型有哪些？各有什么特点？ 4、 绘制单位负反馈闭环控制系统的根轨迹时，根轨迹的点所满足的幅值条件和相角条件是什么？他们是根据什么方程推导出来的？二、控制系统的方框图如下：(16)(1) N(s)=0时，求从R(s)到C(s)的传递函数。

(2) R(s)=0时，求从N(s)到C(s)的传递函数。

(3) N(s)=0时，求从R(s)到E(s)的传递函数。

(4) R(s)=0时，求从N(s)到E(s)的传递函数。

三、试确定下列单位反馈控制系统稳定时K 的取值范围。

(12)()()()()511+-+=s s s s K s G四、闭环控制系统如图，其中，()()1+=s T K s G d p c ，为校正环节。

（20）学号：————————————姓名：————————————班级：————————————2(1) 当1=d T 时，试画出控制系统关于p K 的根轨迹图。

(2) 当1=p K 时，试画出控制系统关于d T 的根轨迹图。

(3) 当1=pK时，试求出闭环系统临界阻尼的d T 数值。

(4) 试画出1,5.0==p d K T 时闭环系统的对数幅频特性曲线(5) 试分析对于阶跃和斜坡输入情况下，系统的稳态误差。

五、单位反馈控制系统如图 (16)(1) 当10=K 时，绘制nyquist 曲线，用nyquist 判据判别闭环系统的稳定性。

(2) 在nyquist 图上，当K 增加时，通过nyquist 曲线的变化分析系统的稳定性。

六、单位反馈控制系统如图 (12)控制器传递函数为 ()0,0,0,11>>>⎪⎭⎫ ⎝⎛++=T K Ts s K s G c ττ (1) 该控制器叫什么名字？采用的什么控制规律？(2) 试设计控制器参数T K ,,τ，使闭环系统的一对主导极点位于（j ±-1）。

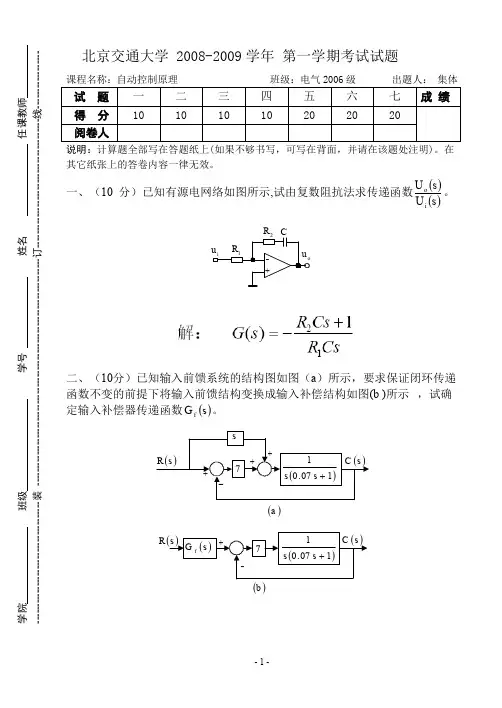

北京交通大学 2008-2009学年 第一学期考试试题课程名称：自动控制原理 班级：电气2006级 出题人： 集体说明：计算题全部写在答题纸上(如果不够书写，可写在背面，并请在该题处注明)。

在其它纸张上的答卷内容一律无效。

一、（10 分）已知有源电网络如图所示,试由复数阻抗法求传递函数()()s U s U i o 。

二、（10分）已知输入前馈系统的结构图如图（a ）所示，要求保证闭环传递函数不变的前提下将输入前馈结构变换成输入补偿结构如图(b )所示 ，试确定输入补偿器传递函数()s G f 。

()aR b学院 班级 学号 姓名 任课教师 ------------------------------------装 -------------------------------------------------------------------订--------------------------------------线-----------------三、(10分)设系统结构如图所示，试计算系统单位阶跃响应时的超调量%δ和过渡时间s t 。

四、(10分)已知系统结构图如图所示，试写出闭环传递函数，并计算输入信号为()t t r 5.0=时的稳态误差。

五、（15分）已知系统结构图如图所示，试作系统的根轨迹草图。

并求出闭环稳定时k的取值范围。

六、(15 分)已知最小相位系统的开环对数幅频特性（折线）如图所示。

db0()ωo Lω（1）写出开环传递函数()s Go 。

（2）计算该系统的相位裕度c γ。

（3）试由奈氏稳定判据确定系统的稳定性。

七、（15 分）已知最小相位系统串联校正前后系统的折线对数幅频特性如图所示，其中()ωo L 为校正前特性，()ω开L 为校正后特性，()ωL开（1）试画出校正装置的对数幅频特性()ωL（折线）。

c。

（2）试写出校正装置的传递函数()sGcγ。

（3）计算校正后系统的相位裕度c。

《自动控制理论》复习大纲
一．参考书
《自动控制原理》蒋大明戴胜华主编
清华大学出版社北方交通大学出版社
二、考试内容与要求
第一章、控制系统的一般概念
1. 自动控制的定义
2. 开环控制与闭环控制
3. 控制系统的组成及对控制系统的基本要求
第二章、控制系统的数学模型
1. 微分方程的建立
2．用拉氏变换求解微分方程
3. 传递函数的定义和性质
4. 典型环节的传递函数
5. 动态结构图的建立
6. 动态结构图的化简
7. 自动控制系统的传递函数
第三章、时域分析法
1. 典型控制过程及性能指标
2. 一阶系统分析
3. 二阶系统分析
4. 稳定性与代数判据
5. 稳态误差分析
第四章、根轨迹法
1. 根轨迹的基本概念及根轨迹方程
2. 绘制根轨迹的基本法则
3. 特殊根轨迹
4. 系统闭环零极点分布与阶跃响应的关系
5. 开环零极点的变化对根轨迹的影响。

第五章、频率法
1. 典型环节的频率特性
2. 系统开环频率特性（Nyquist曲线和Bode图）
3. 乃奎斯特稳定判据及对数稳定判据
4. 稳定裕度及计算
第六章、控制系统的校正
1. 控制系统校正的概念
2. 串联校正
3. 反馈校正
4. 前置校正
5. 根轨迹法在校正中的应用第七章、采样控制系统
1. 采样控制的基本概念
2. 采样过程和采样定理
3. 采样信号的复现
4. Ｚ变换
5. 脉冲传递函数
6. 采样系统的稳定性分析
7. 采样系统的稳态误差。

《自动控制原理》课程考试复习要点第1章控制原理绪论一、主要内容1、自动控制的概念，控制系统中各部分名称及概念2、开环控制于闭环控制的区别，负反馈原理3、系统的分类4、方框图绘制（原理图）5、对自动控制系统的一般要求（稳、准、快）二、自动控制概念中的基本知识点1、闭环系统（或反馈系统）的特征：采用负反馈，系统的被控变量对控制作用有直接影响，即被控变量对自己有控制作用。

2、典型闭环系统的功能框图。

自动控制在没有人直接参与的情况下，通过控制器使被控对象或过程按照预定的规律运行。

自动控制系统由控制器和被控对象组成，能够实现自动控制任务的系统。

被控制量在控制系统中．按规定的任务需要加以控制的物理量。

控制量作为被控制量的控制指令而加给系统的输入星．也称控制输入。

扰动量干扰或破坏系统按预定规律运行的输入量，也称扰动输入或干扰掐入。

反馈通过测量变换装置将系统或元件的输出量反送到输入端，与输入信号相比较。

反送到输入端的信号称为反馈信号。

负反馈反馈信号与输人信号相减，其差为偏差信号。

负反馈控制原理检测偏差用以消除偏差。

将系统的输出信号引回插入端，与输入信号相减，形成偏差信号。

然后根据偏差信号产生相应的控制作用，力图消除或减少偏差的过程。

开环控制系统系统的输入和输出之间不存在反馈回路，输出量对系统的控制作用没有影响，这样的系统称为开环控制系统。

开环控制又分为无扰动补偿和有扰动补偿两种。

闭环控制系统凡是系统输出端与输入端存在反馈回路，即输出量对控制作用有直接影响的系统，叫作闭环控制系统。

自动控制原理课程中所讨论的主要是闭环负反馈控制系统。

复合控制系统复合控制系统是一种将开环控制和闭环控制结合在一起的控制系统。

它在闭环控制的基础上，用开环方式提供一个控制输入信号或扰动输入信号的顺馈通道，用以提高系统的精度。

自动控制系统组成组成一个自动控制系统通常包括以下基本元件1．给定元件给出与被控制量希望位相对应的控制输入信号(给定信号)，这个控制输入信号的量纲要与主反馈信号的量纲相同。

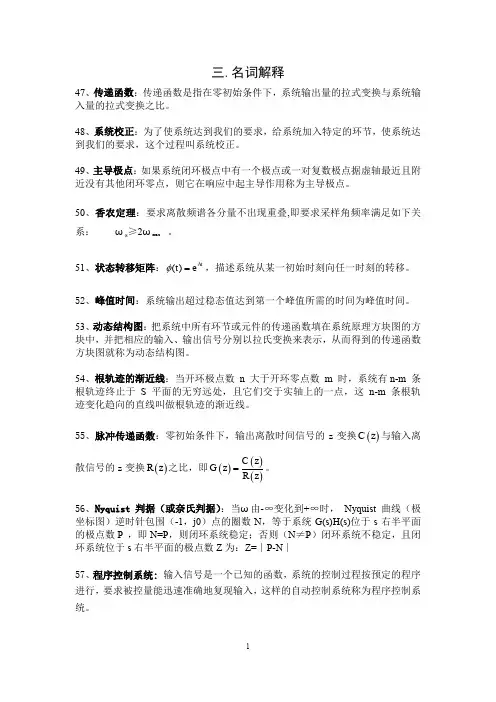

三.名词解释47、传递函数：传递函数是指在零初始条件下，系统输出量的拉式变换与系统输入量的拉式变换之比。

48、系统校正：为了使系统达到我们的要求，给系统加入特定的环节，使系统达到我们的要求，这个过程叫系统校正。

49、主导极点：如果系统闭环极点中有一个极点或一对复数极点据虚轴最近且附近没有其他闭环零点，则它在响应中起主导作用称为主导极点。

50、香农定理：要求离散频谱各分量不出现重叠,即要求采样角频率满足如下关系： ωs ≥2ωmax 。

51、状态转移矩阵：()At t e φ=，描述系统从某一初始时刻向任一时刻的转移。

52、峰值时间：系统输出超过稳态值达到第一个峰值所需的时间为峰值时间。

53、动态结构图：把系统中所有环节或元件的传递函数填在系统原理方块图的方块中，并把相应的输入、输出信号分别以拉氏变换来表示，从而得到的传递函数方块图就称为动态结构图。

54、根轨迹的渐近线：当开环极点数 n 大于开环零点数 m 时，系统有n-m 条根轨迹终止于 S 平面的无穷远处，且它们交于实轴上的一点，这 n-m 条根轨迹变化趋向的直线叫做根轨迹的渐近线。

55、脉冲传递函数：零初始条件下，输出离散时间信号的z 变换()C z 与输入离散信号的z 变换()R z 之比，即()()()C z G z R z =。

56、Nyquist 判据（或奈氏判据）：当ω由-∞变化到+∞时， Nyquist 曲线（极坐标图）逆时针包围（-1，j0）点的圈数N ，等于系统G(s)H(s)位于s 右半平面的极点数P ，即N=P ，则闭环系统稳定；否则（N ≠P ）闭环系统不稳定，且闭环系统位于s 右半平面的极点数Z 为：Z=∣P-N ∣57、程序控制系统: 输入信号是一个已知的函数，系统的控制过程按预定的程序进行，要求被控量能迅速准确地复现输入，这样的自动控制系统称为程序控制系统。

58、稳态误差：对单位负反馈系统，当时间t 趋于无穷大时，系统对输入信号响应的实际值与期望值（即输入量）之差的极限值，称为稳态误差，它反映系统复现输入信号的（稳态）精度。

《自动控制原理》复习提纲自动控制原理复习提纲第一章：自动控制系统基础1.1自动控制的基本概念1.2自动控制系统的组成1.3自动控制系统的性能指标1.4自动控制系统的数学建模第二章：系统传递函数与频率响应2.1一阶惯性系统传递函数及特性2.2二阶惯性系统传递函数及特性2.3高阶惯性系统传递函数及特性2.4惯性环节与纯时延环节的传递函数2.5开环传递函数与闭环传递函数2.6频率响应曲线及其特性第三章：传递函数的绘制和分析3.1 Bode图的绘制3.2 Bode图的分析方法3.3 Nyquist图的绘制和分析3.4极坐标图的应用3.5稳定性分析方法第四章：闭环控制系统及稳定性分析4.1闭环控制系统4.2稳定性的概念和判据4.3 Nyquist稳定性判据4.4 Bode稳定性判据4.5系统的稳态误差分析第五章：比例、积分和微分控制器5.1比例控制器的原理和特性5.2积分控制器的原理和特性5.3微分控制器的原理和特性5.4比例积分(P)控制系统5.5比例积分微分(PID)控制系统第六章：根轨迹法6.1根轨迹的概念和基本性质6.2根轨迹的绘制方法6.3根轨迹法的稳定性判据6.4根轨迹设计法则6.5根轨迹法的应用案例第七章：频域设计方法7.1频域设计基本思想7.2平衡点反馈控制法7.3频域设计法的应用案例7.4系统频率响应的优化设计7.5频域方法的灵敏度设计第八章：状态空间分析和设计8.1状态空间模型的建立8.2状态空间的矩阵表示8.3状态空间系统的特性8.4状态空间系统的稳定性分析8.5状态空间设计方法和案例第九章：模糊控制系统9.1模糊控制的基本概念9.2模糊控制系统的结构9.3模糊控制器设计方法9.4模糊控制系统的应用案例第十章：遗传算法与控制系统优化10.1遗传算法的基本原理10.2遗传算法在控制系统优化中的应用10.3遗传算法设计方法和案例第十一章：神经网络及其应用11.1神经网络的基本概念和结构11.2神经网络训练算法11.3神经网络在控制系统中的应用11.4神经网络控制系统设计和优化方法第十二章：自适应控制系统12.1自适应控制的基本概念12.2自适应控制系统的结构12.3自适应控制器设计方法12.4自适应控制系统的应用案例第十三章：系统辨识与模型预测控制13.1系统辨识的基本概念13.2建模方法及其应用13.3模型预测控制的原理13.4模型预测控制系统设计和优化方法第十四章：多变量控制系统14.1多变量控制系统的基本概念14.2多变量系统建模方法14.3多变量系统稳定性分析14.4多变量系统控制器设计14.5多变量系统优化控制方法以上是《自动控制原理》的复习提纲，内容覆盖了自动控制系统的基本概念、传递函数与频率响应、传递函数的绘制和分析、闭环控制系统及稳定性分析、比例、积分和微分控制器、根轨迹法、频域设计方法、状态空间分析和设计、模糊控制系统、遗传算法与控制系统优化、神经网络及其应用、自适应控制系统、系统辨识与模型预测控制、多变量控制系统等知识点。

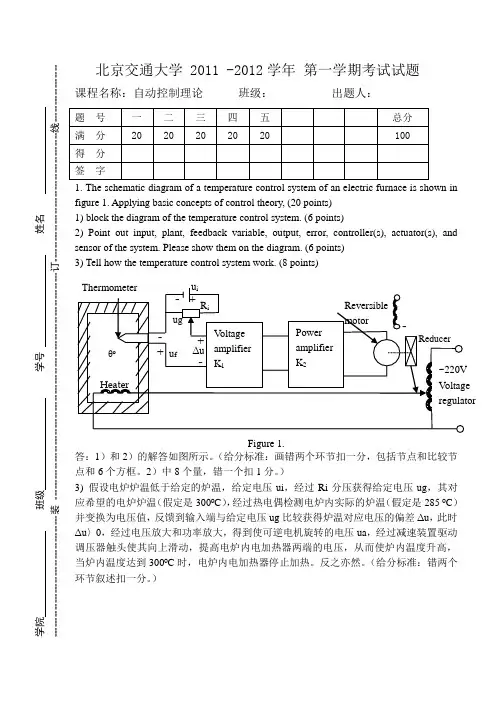

北京交通大学 2011 -2012学年 第一学期考试试题课程名称：自动控制理论 班级： 出题人：1. The schematic diagram of a temperature control system of an electric furnace is shown in figure 1. Applying basic concepts of control theory, (20 points) 1) block the diagram of the temperature control system. (6 points)2) Point out input, plant, feedback variable, output, error, controller(s), actuator(s), and sensor of the system. Please show them on the diagram. (6 points) 3) Tell how the temperature control system work. (8 points)Figure 1.答：1）和2）的解答如图所示。

（给分标准：画错两个环节扣一分，包括节点和比较节点和6个方框。

2）中8个量，错一个扣1分。

）3) 假设电炉炉温低于给定的炉温，给定电压ui ，经过Ri 分压获得给定电压ug ，其对应希望的电炉炉温（假定是300ºC ），经过热电偶检测电炉内实际的炉温（假定是285 ºC ）并变换为电压值，反馈到输入端与给定电压ug 比较获得炉温对应电压的偏差Δu ，此时Δu 〉0，经过电压放大和功率放大，得到使可逆电机旋转的电压ua ，经过减速装置驱动调压器触头使其向上滑动，提高电炉内电加热器两端的电压，从而使炉内温度升高，当炉内温度达到300ºC 时，电炉内电加热器停止加热。

自动控制原理_北京交通大学中国大学mooc课后章节答案期末考试题库2023年1.已知开环幅频特性如图所示，则图中不稳定的系统是【图片】参考答案:系统22.求上题中的稳定裕度【图片】参考答案:23.23.根据对数频率稳定判据判断系统的的稳定性，当幅频特性穿越0db线时，对应的相角裕度γ＜0，这时系统是；参考答案:不稳定4.若某最小相位系统的相角裕度【图片】,则下列说法正确的是参考答案:稳定；5.减小稳态误差的方法有：1）提高积分环节的阶次N；2）增大系统的开环增益Kk参考答案:正确6.稳定性的充要条件是系统特征方程的根(系统闭环传递函数极点)都在s复平面虚轴的左侧。

参考答案:正确7.闭环传递函数的极点影响二阶系统的暂态特性；闭环传递函数极点的增加，振荡性减弱，惯性增加。

极点越靠近虚轴，振荡性越弱，惯性越大。

参考答案:正确8.某系统的根轨迹有两个起点位于原点，则说明该系统开环传递函数包含两个积分环节。

参考答案:正确9.一阶系统的结构如图所示。

在5%误差范围，调节时间ts=0.5秒。

【图片】参考答案:正确10.闭环传递函数零点存在，振荡性增加。

增加的零点越靠近虚轴，振荡性越强。

参考答案:正确11.系统稳定的充要条件是：对应劳斯表第一列元素均为正数。

参考答案:正确12.欠阻尼二阶系统的单位阶跃响应是【图片】参考答案:正确13.调节时间ts，单位“秒”，表征系统过渡过程进行的快慢。

通常达到2%误差带时ts=3T。

参考答案:错误14.系统的开环传递函数如下，【图片】则实轴上的根轨迹区间为（）。

参考答案:(－4，0）15.根轨迹图是利用开环零、极点的分布，绘出系统闭环极点的运动轨迹。

参考答案:正确16.一阶惯性系统【图片】的转角频率指【图片】=参考答案:217.在用实验法求取系统的幅频特性时，一般是通过改变输入信号的（）来求得输出信号的幅值。

参考答案:频率18.给定误差传递函数是：【图片】参考答案:正确19.调节时间ts，单位“秒”，表征系统过渡过程进行的快慢。

自动控制原理重点知识点第一章 绪论P1 自动控制系统（由控制装置和被控对象组成）是指能够对被控制对象的工作状态进行自动控制的系统。

P5 自动控制系统分类：1、线性和非线性2、连续和离散3、自动调节和随动（跟踪） P7 控制系统的基本要求：稳定性高、响应速度快、精确度高。
