电气原理图详解讲解

电气原理图电工基础一、引言电气原理图是电气工程中重要的技术文档，用于描述电气设备之间的连接和工作原理。

掌握电气原理图的基础知识对于电工人员来说是至关重要的。

本文将介绍电气原理图的基础知识，包括常用的符号和线路表示方法，以及常见的电气组件。

二、电气符号1. 电源符号•直流电源：用直线表示，上面带有正（+）或负（-）符号。

•交流电源：用波浪线表示，上面没有正负符号。

2. 元件符号•电阻：用矩形表示，上面加上斜线来表示阻值。

•电容：用两条平行的线表示，中间加上一个交叉线。

•电感：用卷曲的线圈表示。

•开关：用普通的开关符号表示，可以是单极、双极或三极。

3. 传感器符号•电压传感器：用两个垂直的箭头表示。

•电流传感器：用一个箭头和一个环表示。

三、线路表示方法1. 直线连接最简单的线路表示方法是直线连接，用直线将电源和元件连接起来。

电源 ---- 元件2. 并联连接当多个元件并联连接时，可以使用平行线表示。

并联的元件在同一水平线上。

电源 ---- 元件1|---- 元件23. 串联连接当多个元件串联连接时，可以使用垂直线表示。

串联的元件在同一垂直线上。

电源 ---- 元件1||---- 元件24. 接地连接接地连接是将元件与地线相连，通常用一个倒三角表示地线。

电源 ---- 元件 ---- ｜|地四、常见电气组件1. 开关开关是常见的电气组件之一，用于控制电路的通断。

常见的开关有普通开关、双掷开关和按钮开关。

2. 电灯电灯是常见的照明设备，用于将电能转化为光能。

电灯符号在电气原理图中通常用一个圆圈表示。

3. 电机电机用于将电能转化为机械能，常用于驱动各种设备。

电机符号在电气原理图中通常用一个横线和一个弧线表示。

4. 传感器传感器是用于感知周围环境或测量物理量的装置。

常见的传感器有光敏传感器、温度传感器和压力传感器等。

五、总结本文介绍了电气原理图的基础知识，包括常用的符号和线路表示方法，以及常见的电气组件。

掌握这些基础知识对于理解和绘制电气原理图是至关重要的。

老电工教你快速看懂电气控制原理图！看电气控制电路图一般方法是先看主电路，再看辅助电路，并用辅助电路的回路去研究主电路的控制程序。

电气控制原理图一般是分为主电路和辅助电路两部分。

其中的主电路是电气控制线路中大电流流过的部分，包括从电源到电机之间相连的电器元件。

而辅助电路是控制线路中除了主电路以外的电路，其流过的电流比较小。

电气控制原理图分析主电路：无论线路设计还是线路分析都是先从主电路入手。

主电路的作用是保证机床拖动要求的实现。

从主电路的构成可分析出电动机或执行电器的类型、工作方式，起动、转向、调速、制动等控制要求与保护要求等内容。

分析控制电路：主电路各控制要求是由控制电路来实现的，运用“化整为零”、“顺藤摸瓜”的原则，将控制电路按功能划分为若干个局部控制线路，从电源和主令信号开始，经过逻辑判断，写出控制流程，以简便明了的方式表达出电路的自动工作过程。

分析辅助电路：辅助电路包括执行元件的工作状态显示、电源显示、参数测定、照明和故障报警等。

这部分电路具有相对独立性，起辅助作用但又不影响主要功能。

辅助电路中很多部分是受控制电路中的元件来控制的。

分析联锁与保护环节：生产机械对于安全性、可靠性有很高的要求，实现这些要求，除了合理地选择拖动、控制方案外，在控制线路中还设置了一系列电气保护和必要的电气联锁。

在电气控制原理图的分析过程中，电气联锁与电气保护环节是一个重要内容，不能遗漏。

总体检查：经过“化整为零”，逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后，还必须用“集零为整”的方法检查整个控制线路，看是否有遗漏。

特别要从整体角度去进一步检查和理解各控制环节之间的联系，以达到正确理解原理图中每一个电气元器件的作用。

1看主电路的步骤第一步：看清主电路中用电设备。

用电设备指消耗电能的用电器具或电气设备，看图首先要看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等。

第二步：要弄清楚用电设备是用什么电器元件控制的。

电气原理图的工作原理简述
电气原理图是用符号表示电路元件和连接线的图形符号的图示，用于描述电路的工作原理。

其中，电路元件通过连接线连接起来，形成了一个完整的电路。

工作原理如下：
1. 进行电流的流动：电源的正极通过连接线连接到电路中的元件，例如电阻、电感、电容等，电路中的元件通过连接线连接到电源的负极。

当电源处于工作状态时，电流沿着连接线从正极流向负极，形成了闭合回路。

2. 元件的作用：电阻作为电路中的阻碍元件，会阻碍电流的通过，起到限制电流大小的作用。

电容和电感则是储存和释放电能的元件，电容可以储存电荷并对电流进行平滑处理，而电感可以储存磁场能量，并对电流进行滤波和调整频率的作用。

3. 元件之间的连接：电路中的连接线将各个元件连接在一起，形成了一个闭合回路，确保电流能够流动。

通过连接线的不同连接方式，可以实现电路中元件之间不同的关系，例如串联、并联等。

4. 电源的供电和控制：电源是提供电流的能源，可以是直流电源或交流电源。

它可以根据电路的需要提供恒定的电流或电压。

电路中的控制开关、触发器等元件可以对电路进行控制，如打开、关闭电路或改变电路中的参数。

通过电气原理图，我们可以清晰地看到电路中各个元件之间的关系和作用，帮助我们理解电路的工作原理。

电气原理图、框图识图基础知识一．电气框图：1.电气框图的介绍：电气方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。

在这种图纸中，除了方框和连线，几乎就没有别的符号了。

只是简单地将电路按照功能划分为几个部分，将每一个部分描绘成一个方框，在方框中加上简单的文字说明，在方框间用连线（有时用带箭头的连线）说明各个方框之间的关系。

所以方框图只能用来体现电路的大致工作原理，下图所示是一个两级音频信号放大系统的方框图。

从图中可以看出，这一系统电路主要由信号源电路、第一级放大器、第二级放大器和负载电路构成。

从这一方框图也可以知道，这是一个两级放大器电路。

2.电气框图的种类：电气方框图主要有三种：整机电路方框图、系统电路方框图和集成电路内电路方框图。

2.1 整机电路方框图整机电路方框图是表达整机电路图的方框图，也是众多方框图中最为复杂的方框图，关于整机电路方框图，主要说明下列几点。

（1）从整机电路方框图中可以了解到整机电路的组成和各部分单元电路之间的相互关系。

（2）在整机电路方框图中，通常在各个单元电路之间用带有箭头的连线进行连接，通过图中的这些箭头方向，还可以了解到信号在整机各单元电路之间的传输途径等。

（3）有些机器的整机电路方框图比较复杂，有的用一张方框图表示整机电路结构情况，有的则将整机电路方框图分成几张。

（4）并不是所有的整机电路在图册资料中都给出整机电路的方框图，但是同类型的整机电路其整机电路方框图基本上是相似的，所以利用这一点，可以借助于其他整机电路方框图了解同类型整机电路组成等情况。

（5）整机电路方框图不仅是分析整机电路工作原理的有用资料，更是故障检修中逻辑推理、建立正确检修思路的依据。

2.2 系统电路方框图一个整机电路通常由许多系统电路构成，系统电路方框图就是用方框图形式来表示系统电路的组成等情况，它是整机电路方框图下一级的方框图，往往系统方框图比整机电路方框图更加详细。

图2所示是组合音响中的收音电路系统方框图。

电气的原理图和接线图详细解析一、电气原理图简介电气原理图是用来表明设备电气的工作原理及各电器元件的作用，相互之间的关系的一种表示方式。

运用电气原理图的方法和技巧，对于分析电气线路，排除机床电路故障是十分有益的。

电气原理图一般由主电路、控制电路、保护、配电电路等几部分组成。

电气图纸一般可分为两大类，一类为电力电气图，它主要是表述电能的传输、分配和转换，如电网电气图、电厂电气控制图等。

另一类为电子电气图，它主要表述电子信息的传递、处理；如电视机电气原理图。

电力电气图分一次回路图、二次回路图。

一次回路图表示一次电气设备（主设备）连接顺序。

一次电气设备主要包括发电机、变压器、断路器、电动机、电抗器、电力电缆、电力母线、输电线等。

为对一次设备及其电路进行控制、测量、保护而设计安装的各类电气设备，如测量仪表、控制开关、继电器、信号装置、自动装置等称二次设备。

表示二次设备之间连接顺序的电气图称二次回路图。

二、电气图的种类电气图主要有系统原理图、电路原理图、安装接线图。

1、系统原理图（方框图）用较简单的符号或带有文字的方框，简单明了地表示电路系统的最基本结构和组成，直观表述电路中最基本的构成单元和主要特征及相互间关系。

2、电路原理图电路原理图又分为集中式、展开式两种。

集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。

识读时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。

展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。

展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路．凡属于同一元件或继电器的电流、电压线圈及触点采用相同的文字。

展开式电路图中对每个独立回路，交流按U、V、W相序；直流按继电器动作顺序依次排列。

识读展开式电路图时，对照每一回路右侧的文字说明，先交流后直流，由上而下，由左至右逐行识读。

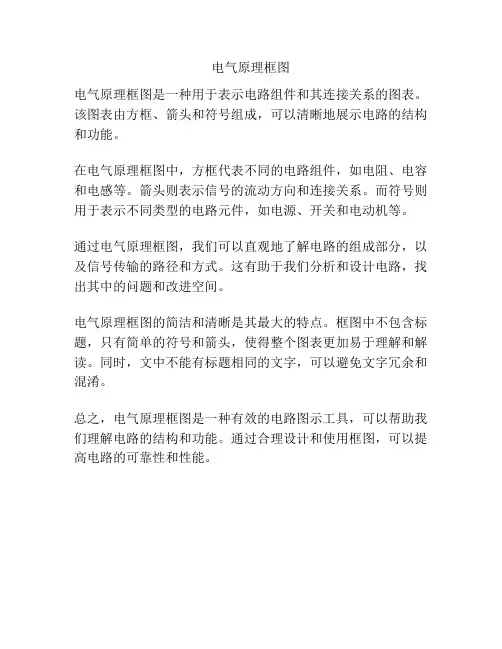

电气原理框图
电气原理框图是一种用于表示电路组件和其连接关系的图表。

该图表由方框、箭头和符号组成，可以清晰地展示电路的结构和功能。

在电气原理框图中，方框代表不同的电路组件，如电阻、电容和电感等。

箭头则表示信号的流动方向和连接关系。

而符号则用于表示不同类型的电路元件，如电源、开关和电动机等。

通过电气原理框图，我们可以直观地了解电路的组成部分，以及信号传输的路径和方式。

这有助于我们分析和设计电路，找出其中的问题和改进空间。

电气原理框图的简洁和清晰是其最大的特点。

框图中不包含标题，只有简单的符号和箭头，使得整个图表更加易于理解和解读。

同时，文中不能有标题相同的文字，可以避免文字冗余和混淆。

总之，电气原理框图是一种有效的电路图示工具，可以帮助我们理解电路的结构和功能。

通过合理设计和使用框图，可以提高电路的可靠性和性能。

电气原理图讲解电气原理图是电气工程中非常重要的一部分，它是用来表达电气设备、电路和系统的结构和工作原理的图形化工具。

通过电气原理图，工程师可以清晰地了解电气设备之间的连接关系，以及电流、电压等参数的传递和变化情况。

因此，对于电气工程人员来说，掌握电气原理图的绘制和解读是至关重要的。

首先，我们来看一下电气原理图的基本组成部分。

电气原理图通常包括电源、开关、电阻、电容、电感、传感器、执行器等元件，以及它们之间的连接线和连接关系。

其中，电源代表电路的电源供应，开关用于控制电路的通断，电阻用于限制电流，电容用于储存电荷，电感用于储存能量，传感器用于感知外部信号，执行器用于执行控制指令。

这些元件通过连接线连接在一起，形成一个完整的电路系统。

在电气原理图中，元件和连接线的符号是非常重要的。

不同的元件有着不同的符号表示，这些符号通常是国际上通用的，因此掌握这些符号的含义对于正确理解电气原理图至关重要。

此外，连接线的样式和标记也是需要注意的地方，它们可以帮助我们清晰地理解元件之间的连接关系。

除了元件和连接线的符号外，电气原理图中还包括了一些特殊的标记和注释。

比如，箭头表示电流的流向，波浪线表示交流电，直线表示直流电，数字和字母用于标记元件的参数和型号，文字说明用于解释电路的工作原理等。

这些标记和注释可以帮助我们更深入地理解电气原理图所表达的内容。

在理解电气原理图的基本组成部分和符号含义之后，我们需要学会如何绘制和解读电气原理图。

绘制电气原理图需要遵循一定的规范和标准，比如元件的排列顺序、连接线的走向、标记的位置等。

而解读电气原理图则需要结合电路的实际工作原理和参数，进行逐步分析和推导。

只有掌握了这些绘制和解读的技巧，我们才能真正理解电气原理图所表达的信息。

总之，电气原理图是电气工程中不可或缺的一部分，它是工程师们交流和理解电路工作原理的重要工具。

通过学习和掌握电气原理图的绘制和解读技巧，我们可以更好地理解和设计电气系统，提高工作效率，确保工程质量。
