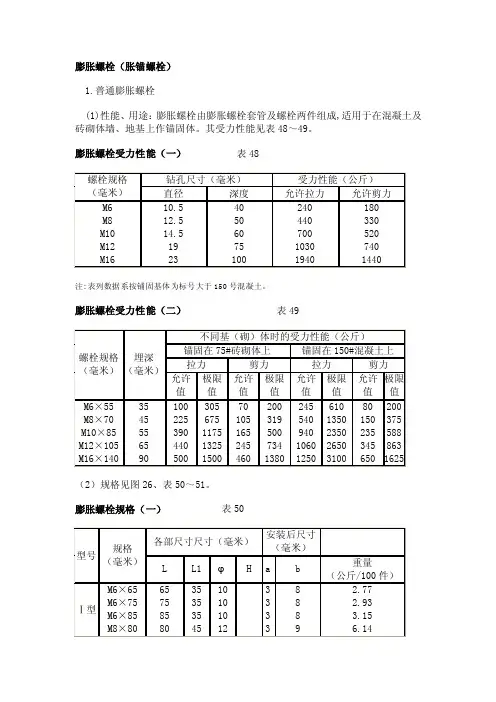

膨胀螺栓（胀锚螺栓）1.普通膨胀螺栓(1)性能、用途：膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体。
其受力性能见表48～49。
膨胀螺栓受力性能（一）表48注:表列数据系按铺固基体为标号大于150号混凝土。
膨胀螺栓受力性能（二）表49（2）规格见图26、表50～51。
膨胀螺栓规格（一）表50膨胀螺栓规格（二） 表51Re:化学螺栓化学螺栓化学螺栓是靠与混凝土之间的握裹力和机械咬合力共同作用来抗拔和螺栓本身来抗剪,主要用在新旧结构的连接处,各项力学指标你可以找厂家是产品介绍, 计算时要根据厂家提供的资料来进行，因为各种厂家生产的化学粘接剂都不同，所以粘接能力也不同，最常用的是德国惠鱼锚具、喜得利、台湾固特优、安徽淮南锚具等厂家生产的化学螺栓，化学螺栓是后埋件的一种，在预埋件漏埋或后建工程中使用。
化学螺栓锚固技术属于后加固技术。
近几年来，在建筑翻新，建筑用途的改变，或现有建筑的改扩建等方面，化学螺栓锚固施工作为一种新型的、简便有效的后固定方法，在施工中得到了较为广泛的运用。
一、1、化学螺栓的组成： 化学螺栓由化学胶管、螺杆、垫圈及螺母组成。
螺杆、垫圈、螺母(六角)一般有镀锌钢和不锈钢两种(也可按要求热镀锌)。
化学胶管(或用塑料包装的药剂管)含有反应树脂、固化剂和石英颗粒。
2、化学螺栓的有关参数 钻孔深度：由锚栓类型及尺寸来决定需要的钻孔深度，除少数例外情况，它一般总大于锚固深度。
在打孔时，钻孔深度的控制尤为重要。
如果使用与相应的厂家锚栓就有与之相匹配的自动保障孔深的钻机(例如德国慧鱼牌锚栓就有与之相匹配的高科技柱锥式万能钻头FZU钻孔，钻孔就很方便。
锚固深度：从锚固基础结构表面到螺杆底端的距离，是影响其承载力的重要参数。
锚固厚度：锚固厚度等于被锚固物体的厚度。
如果锚固基础至少有抹灰或瓷砖、绝缘层覆盖，则锚固的锚固厚度至少等于抹灰或瓷砖、绝缘层厚度加上被锚固物体的厚度。
化学螺栓与膨胀螺栓化学螺栓是靠与混凝土之间的握裹力和机械咬合力共同作用来抗拔和螺栓本身来抗剪,主要用在新旧结构的连接处,各项力学指标你可以找厂家是产品介绍,计算时要根据厂家提供的资料来进行，因为各种厂家生产的化学粘接剂都不同，所以粘接能力也不同，最常用的是德国惠鱼锚具、喜得利、台湾固特优、安徽淮南锚具等厂家生产的化学螺栓，化学螺栓是后埋件的一种，在预埋件漏埋或后建工程中使用。
化学螺栓锚固技术属于后加固技术。
近几年来，在建筑翻新，建筑用途的改变，或现有建筑的改扩建等方面，化学螺栓锚固施工作为一种新型的、简便有效的后固定方法，在施工中得到了较为广泛的运用。
UAHu#b一、1、化学螺栓的组成：化学螺栓由化学胶管、螺杆、垫圈及螺母组成。
螺杆、垫圈、螺母(六角)一般有镀锌钢和不锈钢两种(也可按要求热镀锌)。
化学胶管(或用塑料包装的药剂管)含有反应树脂、固化剂和石英颗粒。
2、化学螺栓的有关参数钻孔深度：由锚栓类型及尺寸来决定需要的钻孔深度，除少数例外情况，它一般总大于锚固深度。
在打孔时，钻孔深度的控制尤为重要。
如果使用与相应的厂家锚栓就有与之相匹配的自动保障孔深的钻机(例如德国慧鱼牌锚栓就有与之相匹配的高科技柱锥式万能钻头FZU钻孔，钻孔就很方便。
锚固深度：从锚固基础结构表面到螺杆底端的距离，是影响其承载力的重要参数。
锚固厚度：锚固厚度等于被锚固物体的厚度。
如果锚固基础至少有抹灰或瓷砖、绝缘层覆盖，则锚固的锚固厚度至少等于抹灰或瓷砖、绝缘层厚度加上被锚固物体的厚度。
边距：是指锚栓轴线至构件自由边缘的距离。
问距：是指相邻锚栓轴线间的距离。
构件厚度：是指锚固基础的厚度。
为了发挥一个锚栓的最大承载能力，必须保障一定的间距、边距、构件厚度，其数据一般以厂家提供的技术参数为准。
二、适用范围1、适用于普通混凝土强度等级大于等于C15(未开裂混凝土)，致密的天然石材。
2、用Q5++Q0Uu74T2XA82_于固定普通钢结构、底座、导轨、柱帽、柱脚、牛腿、栅栏、楼梯、幕墙、扁钢及型钢、预埋钢筋、埋入式模板等。

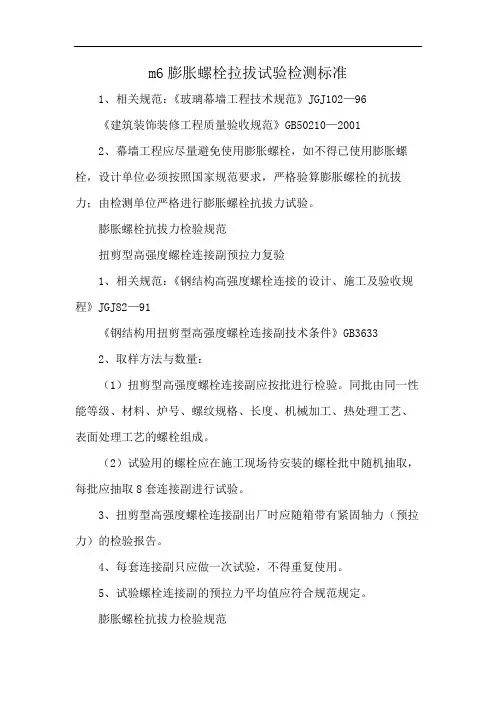

膨胀螺栓如何计算要对膨胀螺栓进行拉拔试验,可按下列公式验算: N拔=[(N/2+M/Z)/n]*B≤N拔试/1.5式中:N拔--单个膨胀螺栓承载能力设计值N--拉力M--弯矩Z--上下两排螺栓中距n--每排螺栓个数B--调整系数,每处4个取1.25、6个取1.30、8个取1.32N拔试--单个膨胀螺栓拉拔试验结果一、建筑概况建筑物总高度约为120米，总宽度为150米，共26层，按8度抗震设计，基本风压ｗ0=0.35KN/M2，每个200×300埋件用4个M12×110膨胀螺栓固定，膨胀螺栓基孔内加注环氧树脂。
膨胀螺栓使用时应严格遵守有关工艺要求。
二、荷载⑴作用在幕墙上的风荷载标准值按下式计算：ｗk＝βZ?μS?μZ?ｗO式中：ｗk－作用在幕墙上的风荷载标准值（KN／M2）；βZ－考虑瞬时风压的阵风系数，取2.25；μS－风荷载体型系数，取1.5；μZ－风压高度变化系数；ｗO－基本风压，取0.35KN／M2。
故ｗk＝βZ?μS?μZ?ｗO⑵地震作用按下式计算QE＝βE?αmax?G式中：QE??作用于幕墙平面外水平地震作用（KN）；G ??幕墙构件的重量（KN）；αmax??水平地震影响系数最大值，8度抗震设计取0.16；βE??动力放大系数，取3.0。
⑶荷载分项系数和组合系数的确定根据《建筑结构荷载规范》（ＧＢＪ９－８７）及《玻璃幕墙工程技术规范》之精神，结合本工程的地区地理环境，建筑特点以及幕墙的受力情况，各分项系数和组合系数选择如下：分项系数组合系数重力荷载，γg取1.2风荷载，γw取1.4 风荷载，ψw取1.0地震作用，γE取1.3 地震作用，ψE取0.6温度作用，γT取1.2 温度作用，ψT取0.2荷载和作用效应按下式进行组合：S＝γgSg＋ψwγwSw＋ψEγESE＋ψTγTST 式中：S??荷载和作用效应组合后的设计值；Sg??重力荷载作为永久荷载产生的效应；Sw,SE,ST??分别为风荷载，地震作用和温度作用作为可变荷载和作用产生的效应；γg,γ_ｗ,γE,γT??各效应的分项系数；ψw,ψE,ψT??分别为风荷载，地震作用和温度作用效应的组合系数。

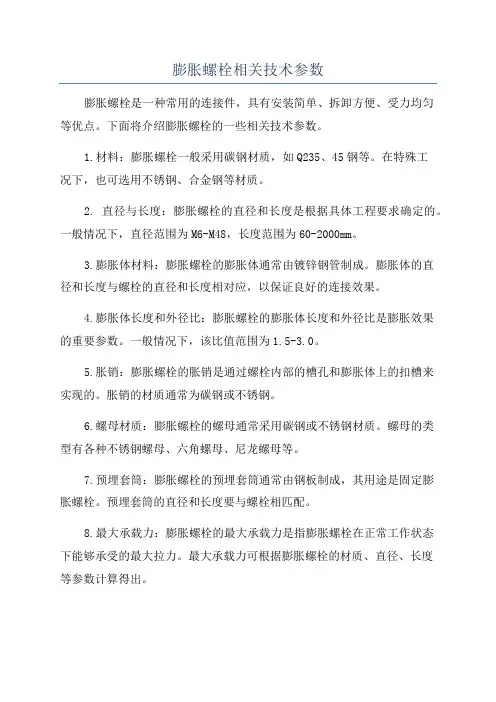

膨胀螺栓相关技术参数膨胀螺栓是一种常用的连接件，具有安装简单、拆卸方便、受力均匀等优点。
下面将介绍膨胀螺栓的一些相关技术参数。
1.材料：膨胀螺栓一般采用碳钢材质，如Q235、45钢等。
在特殊工况下，也可选用不锈钢、合金钢等材质。
2. 直径与长度：膨胀螺栓的直径和长度是根据具体工程要求确定的。
一般情况下，直径范围为M6-M48，长度范围为60-2000mm。
3.膨胀体材料：膨胀螺栓的膨胀体通常由镀锌钢管制成。
膨胀体的直径和长度与螺栓的直径和长度相对应，以保证良好的连接效果。
4.膨胀体长度和外径比：膨胀螺栓的膨胀体长度和外径比是膨胀效果的重要参数。
一般情况下，该比值范围为1.5-3.0。
5.胀销：膨胀螺栓的胀销是通过螺栓内部的槽孔和膨胀体上的扣槽来实现的。
胀销的材质通常为碳钢或不锈钢。
6.螺母材质：膨胀螺栓的螺母通常采用碳钢或不锈钢材质。
螺母的类型有各种不锈钢螺母、六角螺母、尼龙螺母等。
7.预埋套筒：膨胀螺栓的预埋套筒通常由钢板制成，其用途是固定膨胀螺栓。
预埋套筒的直径和长度要与螺栓相匹配。
8.最大承载力：膨胀螺栓的最大承载力是指膨胀螺栓在正常工作状态下能够承受的最大拉力。
最大承载力可根据膨胀螺栓的材质、直径、长度等参数计算得出。
9.安装方式：膨胀螺栓的安装方式可以是静力负载或动力钻孔。
静力负载是指通过手工或机械工具将膨胀螺栓固定在钻孔内，动力钻孔是指通过钻孔机将膨胀螺栓固定在钻孔内。

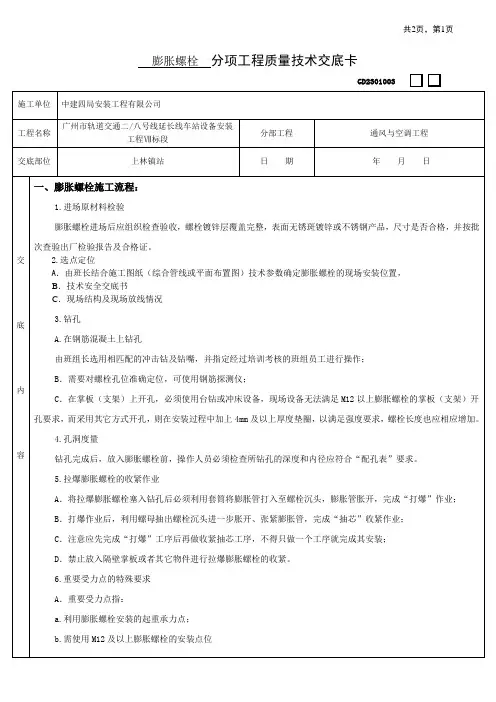

10.施工方法：膨胀螺栓的施工方法包括钻孔、清洗孔洞、安装螺栓、固定预埋套筒、拉伸螺栓等步骤。
以上就是膨胀螺栓的一些相关技术参数。
膨胀螺栓作为一种重要的连接件，在工程中应用广泛，通过合理选择膨胀螺栓的技术参数，可以在工程中实现稳固的连接。

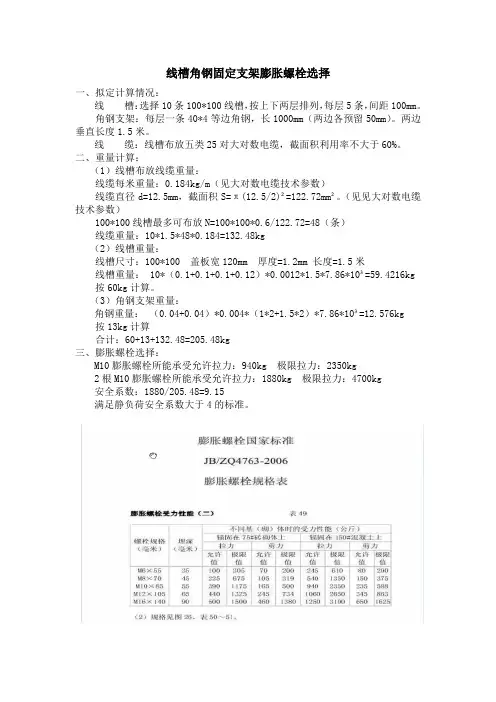

线槽角钢固定支架膨胀螺栓选择
一、拟定计算情况：
线槽：选择10条100*100线槽，按上下两层排列，每层5条，间距100mm。
角钢支架：每层一条40*4等边角钢，长1000mm（两边各预留50mm）。
两边垂直长度1.5米。
线缆：线槽布放五类25对大对数电缆，截面积利用率不大于60%。
二、重量计算：
（1）线槽布放线缆重量：
线缆每米重量：0.184kg/m（见大对数电缆技术参数）
线缆直径d=12.5mm，截面积S=π(12.5/2)²=122.72mm²。
（见见大对数电缆技术参数）
100*100线槽最多可布放N=100*100*0.6/122.72=48（条）
线缆重量：10*1.5*48*0.184=132.48kg
（2）线槽重量：
线槽尺寸：100*100 盖板宽120mm 厚度=1.2mm 长度=1.5米
线槽重量： 10*（0.1+0.1+0.1+0.12）*0.0012*1.5*7.86*10³=59.4216kg 按60kg计算。
（3）角钢支架重量：
角钢重量：（0.04+0.04）*0.004*（1*2+1.5*2）*7.86*10³=12.576kg
按13kg计算
合计：60+13+132.48=205.48kg
三、膨胀螺栓选择：

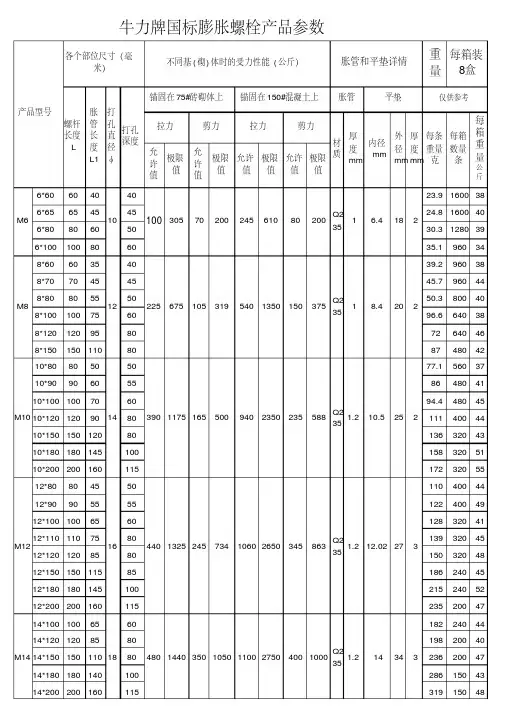

M10膨胀螺栓所能承受允许拉力：940kg 极限拉力：2350kg
2根M10膨胀螺栓所能承受允许拉力：1880kg 极限拉力：4700kg
安全系数：1880/205.48=9.15
满足静负荷安全系数大于4的标准。
膨胀螺栓拉拔力计算该工程基本设计参数；基本风压值o ω=㎡,干挂石材通过膨胀螺栓与建筑结构连接。
最不利龙骨分隔宽度为B=米，圆立柱连接点之间的竖向间距米、横向间距米，每个连接点膨胀螺栓个数为4个。
相应的风压高度变化系数z μ=（本工程的场地类别属于B 类，计算高度小于10米），按7度抗震设防设计。
按照国家行业标准《建筑抗震设计规范》GB 50011—2010、《金属与石材幕墙工程技术规范》JBJ —2001、《建筑结构荷载规范》GB 50009—2012，针对本工程的实际情况，对膨胀螺栓的允用强度进行计算和校核。
一、设计荷载与作用石材设计中按50年需要考虑荷载与作用有；风荷载、地震作用分别计算如下。
1、风荷载标准值o z s z k w w ***μμβ=式中：k w ：为作用在幕墙上的风荷载标准值（KN/㎡） z β ：为z 高度处瞬时风压的阵风系数s μ ：为风荷载体形系数z μ ：为风压高度变化系数 o ω ：基本风压（KN/㎡）2、k w =风荷载设计值W=k w x q γk w ；是风荷载标准值q γ；是风荷载分项系数，q γ= 3、 W=地震作用垂直于幕墙水平分布的地震作用G a q e ek **=max β式中：ek q ：垂直于幕墙的水平地震作用力e β：动力放大系数 m ax a ：地震影响系数，按七度抗震设计 G ：单位面积自重荷载4、ek q =荷载效应组合水平作用效应组合系数；风荷载w ψ= 地震作用e ψ=二、膨胀螺栓拉拔力计算膨胀螺栓石材每个连接点的在风荷载作用下的水平力为 N=W*w ψ*A+e ψ*ek q= =+=石材幕墙每个膨胀螺栓在风荷载作用下水平力为 x f =s=*4=≈式中：x f：每个螺栓在风荷载作用下水平力s ：每个连接点的螺栓个数：安全系数。
