概念化学螺栓是靠与混凝土之间的握裹力和机械咬合力共同作用来抗拔和螺栓本身来抗剪,主要用在新旧结构的连接处,各项力学指标你可以找厂家是产品介绍, 计算时要根据厂家提供的资料来进行，因为各种厂家生产的化学粘接剂都不同，所以粘接能力也不同，平常比较知名的大陆外品牌有德国喜利得、德国惠鱼锚具、台湾固特优等厂家生产的化学螺栓；大陆内品牌较多，且良莠不齐，使用前需认真核实其性能。
化学螺栓是后埋件的一种，在预埋件漏埋或后建工程中使用。
特性编辑本段耐酸碱、耐低温、耐老化耐热性能良好，常温下无蠕变耐水渍，在潮湿环境中长期负荷稳定抗焊性、阻燃性能良好抗震性能良好应用优点编辑本段锚固力强，形同预埋无膨胀应力，边距间距小，适用于空间狭小处安装快捷，凝固迅速，节省施工时间玻璃管包装利于目测管剂质量玻璃管粉碎后充当细骨料，粘接充分施工温度范围较宽，从15℃～40℃。
锚固厚度较大。
应用领域编辑本段适用于重载在近边距和狭窄构件（柱、阳台等）上固定可在混泥土（=>C25砼）里使用可在耐压的天然石里锚固（未经检验）适用于以下锚固：钢筋固、金属构件、拖架、机器基板、道路护栏、模板的固定、隔音墙墙脚的固定、路牌的固定、枕木的固定、楼板护边、重型支撑粱、屋面装饰构件、窗户、护网、重型电梯、楼板支撑、施工支架的固定、穿传输系统、轨枕的固定、支架和货架系统的固定、防撞设施、汽车拖架、支柱、烟囱、重型广告牌、重型隔音墙、重型门的固定、成套设备的固定、塔吊的固定、管道的固定安装、重型拖架、导轨的固定、钉板的连接、重型空间分割装置、货架、遮阳蓬固定不锈钢A4锚拴可用于室外、潮湿空间、工业污染区、近海区镀锌钢、不锈钢A4不适用于含氯的潮湿空间（如室内游泳池等）适用于较小轴距和多个锚固点的基板的固定工艺原理编辑本段通过合成树脂砂浆粘合锚杆和孔壁，使锚杆、锚固基础与被锚固对象形成一个整体，从而达到固定构件或提高构件承载力的效果。
工艺流程编辑本段安装程序：钻孔——清孔——置入药剂管——钻入螺栓——凝胶过程——硬化过程——固定物体1、钻孔：先根据设计要求，按图纸间距、边距定好位置，在基层上钻孔，孔径、孔深必须满足设计要求。
化学螺栓与膨胀螺栓化学螺栓是靠与混凝土之间的握裹力和机械咬合力共同作用来抗拔和螺栓本身来抗剪,主要用在新旧结构的连接处,各项力学指标你可以找厂家是产品介绍,计算时要根据厂家提供的资料来进行，因为各种厂家生产的化学粘接剂都不同，所以粘接能力也不同，最常用的是德国惠鱼锚具、喜得利、台湾固特优、安徽淮南锚具等厂家生产的化学螺栓，化学螺栓是后埋件的一种，在预埋件漏埋或后建工程中使用。
化学螺栓锚固技术属于后加固技术。
近几年来，在建筑翻新，建筑用途的改变，或现有建筑的改扩建等方面，化学螺栓锚固施工作为一种新型的、简便有效的后固定方法，在施工中得到了较为广泛的运用。
UAHu#b一、1、化学螺栓的组成：化学螺栓由化学胶管、螺杆、垫圈及螺母组成。
螺杆、垫圈、螺母(六角)一般有镀锌钢和不锈钢两种(也可按要求热镀锌)。
化学胶管(或用塑料包装的药剂管)含有反应树脂、固化剂和石英颗粒。
2、化学螺栓的有关参数钻孔深度：由锚栓类型及尺寸来决定需要的钻孔深度，除少数例外情况，它一般总大于锚固深度。
在打孔时，钻孔深度的控制尤为重要。
如果使用与相应的厂家锚栓就有与之相匹配的自动保障孔深的钻机(例如德国慧鱼牌锚栓就有与之相匹配的高科技柱锥式万能钻头FZU钻孔，钻孔就很方便。
锚固深度：从锚固基础结构表面到螺杆底端的距离，是影响其承载力的重要参数。
锚固厚度：锚固厚度等于被锚固物体的厚度。
如果锚固基础至少有抹灰或瓷砖、绝缘层覆盖，则锚固的锚固厚度至少等于抹灰或瓷砖、绝缘层厚度加上被锚固物体的厚度。
边距：是指锚栓轴线至构件自由边缘的距离。
问距：是指相邻锚栓轴线间的距离。
构件厚度：是指锚固基础的厚度。
为了发挥一个锚栓的最大承载能力，必须保障一定的间距、边距、构件厚度，其数据一般以厂家提供的技术参数为准。
二、适用范围1、适用于普通混凝土强度等级大于等于C15(未开裂混凝土)，致密的天然石材。
2、用Q5++Q0Uu74T2XA82_于固定普通钢结构、底座、导轨、柱帽、柱脚、牛腿、栅栏、楼梯、幕墙、扁钢及型钢、预埋钢筋、埋入式模板等。
化学螺栓技术参数化学螺栓是一种通过化学反应形成的紧固螺栓。
它通过在螺栓螺纹表面涂覆一层特殊的涂层，使其与被连接的零件产生化学反应，形成一个坚固的连接。
化学螺栓具有以下几个参数需要考虑。
1.螺栓材料：常用的材料包括碳钢、不锈钢、合金钢等。
不同的材料具有不同的强度和耐腐蚀性能，需要根据具体的应用环境来选择合适的材料。
2.螺栓规格：螺栓规格是指螺栓的直径、长度和螺纹规格。
螺栓直径通常以英寸或毫米来表示，长度通常以毫米为单位。
螺纹规格是指螺纹的类型和螺距，常见的螺纹规格有UNC、UNF、M等。
3.螺栓强度等级：螺栓强度等级是指螺栓的强度和承载能力。
常见的强度等级有4.8级、8.8级、10.9级和12.9级等。
强度等级越高，螺栓的强度和承载能力越大。
4.化学螺栓涂层：化学螺栓涂层是化学螺栓的关键部分，它可以分为防腐涂层和活性涂层两种。
防腐涂层常用的有镀锌、喷涂等，可以提高螺栓的耐腐蚀性能。
活性涂层通过与被连接零件上的化学元素反应，形成坚固的连接。
5.螺栓拧紧力矩：螺栓拧紧力矩是指拧紧螺栓时所施加的力矩。
拧紧力矩需要根据螺栓规格和被连接零件的要求来确定，过低的拧紧力矩可能导致连接不牢固，过高的拧紧力矩则可能损坏螺栓或被连接零件。
化学螺栓技术参数的选择需要根据具体的应用环境和要求来确定。
一般来说，需要考虑螺栓的材料、规格、强度等级和涂层类型。
根据不同的应用场景，可能需要选择不同的技术参数来满足要求，以确保连接的牢固性和耐腐蚀性能。
值得注意的是，化学螺栓在使用时应遵循相关的安装和拧紧要求，以确保连接的质量。
在选择和使用化学螺栓时，建议参考相关的标准和技术规范，以确保螺栓的性能和可靠性。
一、特点1、施工温度范围较宽，可在-5℃～40℃温度之间施工。
2、无膨胀力锚固，对基材不产生挤压力，适用于各种基材。
3、螺栓间距、边距小，适用于空间狭小处。
4、安装操作便利，安装后能迅速固结。
有较高的承载力。
5、锚固厚度较大。
二、适用范围1、适用于普通混凝土强度等级大于或等于C15（未开裂混凝土）。
致密的天然石材。
2、用于固定多种构件。
3、适用于重载及各种震动负载。
4、在加固改造工程中与大面积粘钢组合使用，加固作用良好。
即增强了钢板的抗剪作用，又对旧建筑混凝土梁板内部空隙有填补作用，提高了构件的整体承载力。
三、工作原理通过合成树脂砂浆粘合锚杆和孔壁，使锚杆。
基材和被锚固对象形成一个整体，从而达到固定构件和提高构件承载力的效果。
四、工艺流程及操作要点1、工艺流程。
钻孔→清孔→置入药剂管→钻入螺栓→凝胶过程→硬化过程→固定物体。
置入药剂管将药剂管插入洁净的孔中表25 化学螺栓安装参数螺杆尺寸钻头ømm 锚固深度mm 最大锚固厚度mm 安装件中钻孔直径mmM8 10 80 产品确定≤9M10 12 90 产品确定≤12M12 14 110 产品确定≤14M16 18 125 产品确定≤18M20 25 170 产品确定≤22M24 28 210 产品确定≤26M30 35 280 产品确定≤33注：不同厂家所提供的参数略有区别。
钻入螺栓用电钻旋入螺杆，直至药剂流出为止。
螺栓旋入，药剂管破碎，树脂。
固化剂和石英颗粒混合，并填充锚栓与孔壁之间的孔隙。
凝胶过程保持安装工具不动。
化学反应时间不低于表26 相关时间。
表26 化学反应时间化学反应时间温度（℃）凝胶时间（min）硬化时间（min）-5-0 60 3000-10 30 6010~20 20 3020~40 8 20硬化过程取下安装工具静待药剂硬化。
（硬化时间不低于表12 相关时间要求。
）固定物体待药剂完全硬化后，加上垫圈及六角螺母固定物体。
化学螺栓试验一、化学粘着锚栓及特点化学粘着锚栓由不锈钢或镀锌螺杆、药剂管和垫圈及螺母组成，其中化学胶管含有反应树脂、硬化剂、石英粒及塑料管。
锚栓安装见图1，其具有以下特点：1．膨胀安装可适用于对间距和边距较小的情况。
2．在潮湿环境下使用。
3．安装方便、有较高的承载力。
4．不对基材产生膨胀力。
二、化学粘着锚栓的力学试验在工程实践中，为了了解化学粘着锚栓的实际承载能力，选取幕墙施工常用规格化学粘着锚栓，委托国家建筑工程质量监督检验中心进行拉拔、抗剪、受焊接热影响后轴向拉力试验，委托德国Braunschweig的IBMB测试中心进行锚栓药剂耐火性能试验。
1．试验条件1.1 试件：喜利得（HILTI）化学粘着锚栓（HVA），包括药剂管（HVU）φ12×110、锚杆（HAS）M12×160、砼试件1.7×1.7×0.3m3，砼等级C30。
1.2 试验仪器、设备：荷载传感器、数字荷载表、锚固件试验设备等。
1.3 试验依据：承重型建筑连接锚栓检验细则BETC-3015A、美国ASTM E488-9 0中有关规定、HILTI公司技术手册。
2．拉拔试验2.2 结论：锚杆受力符合其机械性能，破坏形式为被拉断，化学药剂无破坏。
3．抗剪试验3.2 结论：锚杆受力符合其机械性能，破坏形式为被剪断，化学药剂无破坏。
4．受焊接热影响后的化学粘着锚栓轴向拉力试验4.1 试验目的化学粘着锚栓在固定钢板后，因要在钢板上焊接连接构件，而焊接时会产生大量热量，本试验是为了测试锚栓在受到焊接热量后的轴向锚固性能是否受到不良影响。
4.2 试验方法按要求进行锚栓安装，固化后装上10㎜厚钢板，对锚栓根部与钢板进行塞焊，在钢板自然冷却后，用锚固件测试仪对锚栓进行轴向拉力试验。
4.3 测试数据编号钻孔直径（㎜）锚固深度（㎜）极限拉力（KN）破坏状态1 φ14110 63.6 锚杆拉断2 φ14110 56.9 锚杆拉断3 φ14 110 62.8 锚杆拉断4.4 结论：锚栓根部直接与钢板塞焊产生的热量对锚栓轴向锚固承载能力影响极小。
m12乘160化学锚栓承载力设计值1. 引言1.1 概述在现代建筑和工程结构中，化学锚栓被广泛应用于承载重型设备和构件的安装和固定。
M12乘160化学锚栓作为常见的一种规格，其承载力设计值对于保证结构的安全可靠性至关重要。
本文旨在研究和分析M12乘160化学锚栓的承载力设计值，并探讨影响其设计值的因素。
通过深入理解相关概念、设计公式及参数说明，以及考虑材料强度特性、黏结强度等因素，我们可以更准确地计算出M12乘160化学锚栓的承载能力。
1.2 文章结构本文内容包括以下几个部分：2. M12乘160化学锚栓承载力设计值：介绍M12乘160化学锚栓的基本概念以及与承载力设计相关的概念和公式。
3. 影响M12乘160化学锚栓承载力设计值的因素：探讨影响该型号化学锚栓承载力设计值的材料强度特性、黏结强度及结构设计限制等因素。
4. 承载力计算与案例分析：介绍计算M12乘160化学锚栓承载力的方法和实际应用，并通过案例分析展示其评估结果。
同时，对比不同条件下的承载力设计值，提供不同情况下的设计参考。
5. 结论与建议：总结研究结果的意义和重要性，归纳已有研究成果，并提出改进建议和未来发展方向。
1.3 目的本文旨在确定M12乘160化学锚栓的承载力设计值，并深入分析影响其设计值的因素。
通过全面了解相关概念、设计公式及参数说明，并考虑材料特性、黏结强度以及结构设计限制等因素，我们可以为工程师和设计师提供准确可靠的M12乘160化学锚栓选型和使用指导，从而保证结构安全性和稳定性。
2. M12乘160化学锚栓承载力设计值：2.1 M12乘160化学锚栓简介：M12乘160化学锚栓是一种常见的固定装置，通常用于在建筑结构中提供稳定的支撑和连接。
它由M12直径的螺栓和长为160mm的主体部分组成。
该化学锚栓经过特殊的制造工艺，可以通过与基材内部发生反应而实现更牢固的固定效果。
2.2 锚栓承载力设计相关概念：在进行承载力设计时，我们需要考虑以下几个重要概念：- 破坏模式：研究M12乘160化学锚栓在受力情况下可能发生的不同破坏模式，如拉伸破坏、剪切破坏或撕裂破坏。
152以下数据为单支II 级钢筋在指定基材中的设计抗拉力值，未考虑边距、间距、不同基材强度、载重方向、基材温度及其它因素的影响。
完整的设计技术细节，请参阅植筋技术手册(FTM B2.11)及EXBAR 植筋设计软件，或请联系喜利得技术工程师。
以上手册及软件请洽喜利得技术服务部免费索取。
HIT-RE 500 锚固胶粘剂拉力设计值 R d (kN ): 混凝土强度标准值 f ck,cube = 30 N/mm 2，II 级带肋钢筋强度标准值 f yk = 335 N/mm 2HIT-HY 150 MAX 锚固胶粘剂拉力设计值 R d (kN ): 混凝土强度标准值 f ck,cube = 30 N/mm 2，II 级带肋钢筋强度标准值 f yk = 335 N/mm2HIT-HY 150 锚固胶粘剂拉力设计值 R d (kN ): 混凝土强度标准值 f ck,cube = 30 N/mm 2，II 级带肋钢筋强度标准值 f yk = 335 N/mm 2153以下数据为单支II 级钢筋在指定基材中的设计抗拉力值，未考虑边距、间距、不同基材强度、载重方向、基材温度及其它因素的影响。
完整的设计技术细节，请参阅植筋技术手册(FTM B2.11)及EXBAR 植筋设计软件，或请联系喜利得技术工程师。
以上手册及软件请洽喜利得技术服务部免费索取。
HIT-RE 500 锚固胶粘剂拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 30 N/mm 2，埋深同HVA HIT-HY 150 锚固胶粘剂拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2，埋深同HVA HVA 定型化学锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HDA 重型自切底锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2M8-M24螺杆，钢材等级5.8；M27-M39螺杆，钢材等级8.8uk M8-M24螺杆，钢材等级A4-70；M27-M39螺杆，钢材等级A4时，f uk 变化范围为700N/mm 至 500N/mm154HDA重型自切底锚栓拉 / 剪力设计值 R d(kN): 混凝土强度 f ck,cube = 25 N/mm2 HSL-3重型锚栓拉 / 剪力设计值 R d(kN): 混凝土强度 f ck,cube = 25 N/mm22HSC安全锚栓拉 / 剪力设计值 R d(kN): 混凝土强度 f ck,cube = 25 N/mm2155HSC 安全锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HST 螺栓式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HSA 螺栓式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2156HSA 螺栓式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HUS-H 切底自攻锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HLC 套筒式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 20 N/mm 2HKD 敲击式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HKV 敲击式锚栓拉 / 剪力推荐值 L rec (kN ): 混凝土强度 f ck,cube = 25 N/mm 2157HUD 万用锚栓拉 / 剪力设计值 R d (kN ): HPS-1 敲击式锚栓拉 / 剪力设计值 R d (kN ):1)1)158HRD-U 框架锚栓拉 / 剪力设计值 R d (kN ):HLD 隔间墙锚栓拉力设计值 R d (kN )空心砖锚栓拉 / 剪力设计值 R d (kN ):DBZ 楔入式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度f cc ≥15 N/mm 2。
化学螺栓规格和技术参数
1化学螺栓性能介绍
化学螺栓是一种新型螺栓，采用密封成形技术，使用特殊的结构设计与化学原料，通过大嗓门形式灌封。
化学螺栓结构特殊、工艺复杂、价格较贵，它具有优异的抗震性、耐低温、耐腐蚀、抗渗漏、绝缘性能好等特点。
化学螺栓规格及技术参数大多按GB/T4129—2002的标准规定分为几类。
根据型号的不同，化学螺栓的螺纹尺寸有M4—M20，总长度有6MM—60MM，材料有Q235钢、20#钢、304不锈钢等多种，防腐层厚度有0.2—2MM，松套压力分为25kg、50kg、80kg、100kg和120kg等几种等。
2安装使用注意事项
安装前，要将化学螺栓先用扭转工具轻轻扭起，检查是否有异常声响，如有扭转不灵，要更换新螺栓;拧完化学螺栓后，要根据旋紧松套防腐层大约长度拆去铅丝，切不可旋太紧，避免破坏防腐层，影响螺栓使用寿命。
使用中，应按照正确的拆装、使用方法，正确拧紧螺栓，严禁用扳手甩拧或使用力过大的研磨机，以免损坏螺纹。
此外，还要定期检查化学螺栓的螺纹，表面是否有污染等，按照规范补充聚氨酯胶，保证使用安全。
3化学螺栓总结
化学螺栓具有抗震、耐低温、耐腐蚀、抗渗漏、绝缘性等优点，在较复杂的环境或有较高的防腐要求下，都有较好的应用前景。
然而，为了确保正确安装和使用，应特别注意安装前的检查，使用中应正确拧紧螺栓，并定期检查螺纹表面污染情况补充聚氨酯胶。

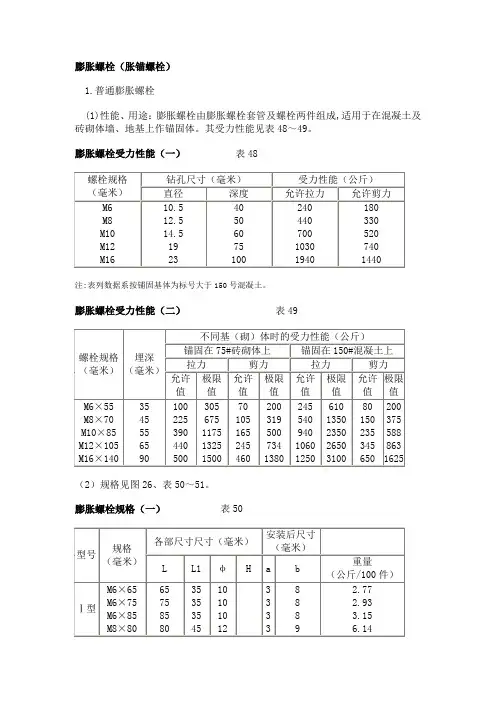

膨胀螺栓（胀锚螺栓）1.普通膨胀螺栓(1)性能、用途：膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体。
其受力性能见表48～49。
膨胀螺栓受力性能（一）表48注:表列数据系按铺固基体为标号大于150号混凝土。
膨胀螺栓受力性能（二）表49（2）规格见图26、表50～51。
膨胀螺栓规格（一）表50膨胀螺栓规格（二） 表51Re:化学螺栓化学螺栓化学螺栓是靠与混凝土之间的握裹力和机械咬合力共同作用来抗拔和螺栓本身来抗剪,主要用在新旧结构的连接处,各项力学指标你可以找厂家是产品介绍, 计算时要根据厂家提供的资料来进行，因为各种厂家生产的化学粘接剂都不同，所以粘接能力也不同，最常用的是德国惠鱼锚具、喜得利、台湾固特优、安徽淮南锚具等厂家生产的化学螺栓，化学螺栓是后埋件的一种，在预埋件漏埋或后建工程中使用。
化学螺栓锚固技术属于后加固技术。
近几年来，在建筑翻新，建筑用途的改变，或现有建筑的改扩建等方面，化学螺栓锚固施工作为一种新型的、简便有效的后固定方法，在施工中得到了较为广泛的运用。
一、1、化学螺栓的组成： 化学螺栓由化学胶管、螺杆、垫圈及螺母组成。
螺杆、垫圈、螺母(六角)一般有镀锌钢和不锈钢两种(也可按要求热镀锌)。
化学胶管(或用塑料包装的药剂管)含有反应树脂、固化剂和石英颗粒。
2、化学螺栓的有关参数 钻孔深度：由锚栓类型及尺寸来决定需要的钻孔深度，除少数例外情况，它一般总大于锚固深度。
在打孔时，钻孔深度的控制尤为重要。
如果使用与相应的厂家锚栓就有与之相匹配的自动保障孔深的钻机(例如德国慧鱼牌锚栓就有与之相匹配的高科技柱锥式万能钻头FZU钻孔，钻孔就很方便。
锚固深度：从锚固基础结构表面到螺杆底端的距离，是影响其承载力的重要参数。
锚固厚度：锚固厚度等于被锚固物体的厚度。
如果锚固基础至少有抹灰或瓷砖、绝缘层覆盖，则锚固的锚固厚度至少等于抹灰或瓷砖、绝缘层厚度加上被锚固物体的厚度。
化学锚栓规格钻孔直径(mm) 钻孔深度(mm) 锚固长度(mm) 破坏力(KN)M8 × 110mm Ф10 80 75 ≥20.5M10 × 130mm Ф12 95 90 ≥30M12 × 145mm Ф14 115 110 ≥43M12 × 160mm Ф14 115 110 ≥41.8M16 × 190mm Ф18 135 130 ≥69.8M20 × 260mm Ф24 165 160 ≥110.5M24 × 300mm Ф28 225 220 ≥141锚栓设计技术参数幕墙论坛,幕墙社区,幕墙技术,弗思特幕墙顾问,弗思特顾问,弗思特咨询,幕墙顾问,单元幕墙,双层,点支幕墙,标准,规章制度锚栓的边间距及混凝土构件的最小厚度要求锚杆螺纹直径 M10 M12 M14 M16 M20 M24 M30间距 220 270 300 310 420 520 700边距 110 135 150 155 210 260 350最小间距 90 110 120 125 170 210 280最小边距 45 55 60 65 85 105 140基材最小厚度 140 160 170 175 220 260 330化学锚栓规格及技术参数(附图)化学植筋施工工艺:定位→钻孔→清孔→钢材除锈→锚固胶配制→植筋→固化、保护→检验1.定位1.1.按设计要求标示植筋钻孔位置、型号，若基材上存在受力钢筋，钻孔位置可适当调整，但均宜植在箍筋内侧（对梁、柱）或分布筋内侧（对板、剪力墙）。
2.钻孔2.1.钻孔宜用电锤或风钻成孔，如遇钢筋宜调整孔位避开。
如采用水钻（取芯机）成孔，钻孔内碎屑应用洁净水冲洗干净，并晾晒至干燥。
2.2.钻孔直径d+4∽10mm(小直径钢筋取低值，大直径钢筋取高值)。
2.3.当基材强度等级不低于C20，对Ⅱ级（HRB335）、Ⅲ级（HRB400、RRB400）螺纹钢筋，钻孔孔深15d，锚固力即可大于钢筋屈服值；对Ⅰ级（HPB235）光圆钢筋，钻孔孔深20d，锚固力即可大于钢筋屈服值。
化学螺栓技术参数
优点
1、抗拉强度高，适用于重型安装固定。
2、在基孔内不产生由于膨胀引起的应力，可用于多种基材。
3、与结构体完全相结合，放样钻孔，后置钻孔锚栓，可以做到精准定位，并与结构体完全联结，具有抗老化、抗风化、抗酸碱的优良性能。
用途
1、建筑工程：各种幕墙安装、大理石安装、电梯基座固定、基础工程、改建扩建及加固工程。
护栏安装、伸缩缝固定、检查维修用步道固定、漏水箱的固定。
2、土木工程：港湾设施坝工程、水道工程、桥梁工程、建筑结构加固与改造工程、工业建筑隧道工程、隔离栅固定、隔音板固定、广告牌固定。
3、其他项目：电缆工程、游乐场设施安装、重型机械安装固定、钢铁厂压延机械固定、吊车轨道固定、各种机座固定、工厂基础螺栓固定等。
参考数据
锚栓的边距及混凝土构件的最小厚度要求
单个锚栓平均破坏荷载及设计荷载
凝固时间。
RE500植筋工法1.化学植筋采用RE500粘着植筋胶,植筋胶的性能指标应符合<<混凝土结构加固设计规范>>GB－50367-2006 中A 级胶标准要求,禁止使用现场混合配置和含乙二胺的粘结剂。
2.必须通过长期性能测试,能满足50年长期使用要求,以国内外权威测试机构(CMA,ETA,ASTM等)提供的报告为准.3.植筋胶应具有抗腐蚀、耐火、抗震动、抗疲劳（疲劳测试不小于2x106次）、抗冲击、抗老化性能，并通过权威机构的认证和测试，满足高温焊接和孔中湿度环境施工的要求。
4.植筋施工前应对植筋胶进行现场抗拔破坏试验,数量不少6根，但施工前应将试验数据报请设计方复核批准。
5.植筋工程质量应进行抗拔承载力的现场检查。
同规格，同型号，基本相同部位的锚栓组成一个检验批，抽取数量按每批锚栓总数的1‰计算，且不少于3根。
非破坏拉拔试验必须大于钢筋屈服强度的90%。
6.参考标准：<<混凝土结构后锚固技术规程>>--JGJ145-2004 J407-2005，<<混凝土结构加固设计规范>> GB－50367-20067. 施工步骤a) 准备：检查被植筋混凝土表面是否完好，钢筋探测核对标记植筋部位。
b) 钻孔：在根据钢筋直径按照技术参数表中资料要求，根据直径对应深度打孔，检查孔径及孔深满足A-1表要求。
c) 清孔：利用压缩空气清孔，用毛刷刷三遍，吹三遍，确保孔壁无尘。
d) 注胶：首先将植筋胶直接放入胶枪中，将搅拌头旋到胶的头部，扣动胶枪直到胶流出为止，前两次打的胶不用。
注胶时，将搅拌头插入孔的底部开始注胶，逐渐向外移动，直至注满孔体积的2/3即可。
注射下一个孔时，按下胶枪后面的舌头，因为自动加压，避免胶继续流出，造成浪费。
更换新的胶时，按下胶枪后面的舌头，拉出拉杆，将胶取出。
e)植筋：将备好的钢筋旋转着缓缓插入孔底，按照固化时间表规定时间进行安装，使得锚固剂均匀地附着在钢筋的表面及缝隙中，待其固化后再进行焊接，绑筋及其他各项工作, 且为保证新旧混凝土粘结紧密, RE500植筋胶计算书1. os Rd,N =3.14*D*L*6.0(RE500设计粘结力)400=3.14*D*L*6.0(RE500设计粘结力) L=400/(3.14*28*6.0) L=758mm 2.直径28植筋(埋深758)剪力设计值v Rs,s Rk,s Rd,γV V ==v Rs,0.5Asfstk =0.5*616*650/1.4=142.8KN3. 锚栓最小有效锚固深度h ef =11d-21d=308mm —588mm(按抗震锚固规范表7.0.3)表7.0.3 锚栓最小有效锚固深度h ef /d直径28植筋,间距>5D, 埋深为758mm 时,拉力设计值400KN, 剪力设计值 142.8KN。
喜利得(HILTI)HV A化学锚栓栽植工艺摘要：本文以太钢天管不锈钢二期冷线工程为列，详细的叙述HILTI化学螺栓的栽植工艺及注意事项。
并对该种化学螺栓的施工工艺进行全面细致的论述。
关键词：化学螺栓；药剂；栽植工艺；喜利得；连续退火机组Abstract: with the taiyuan second phase of stainless steel tube day cold line project for columns, this article detailed description of HILTI chemical bolts planting technology and matters needing attention, followed by thorough and careful discussion on these chemical bolts of construction technologyKey Words: chemical bolts; elixir; planting technology; the hilti; continuous annealing line一、概述太钢天管不锈钢二期冷线工程是国内在建的最为先进的不锈钢钢板退火生产线之一，这条连续退火酸洗线是由德国森德威公司总包设计，其中脱脂段和酸洗段由奥地利安德里斯公司分包设计，退火炉由比利时DREVER公司分包设计。
连续退火机组由以下几段组成：入口段、脱脂段、退火炉段、酸洗段、平整机段、出口段。
其中包括出入口活套地辊，出、入口段设备，炉区、酸洗段工艺钢结构及各种酸罐都采用喜利得的化学螺栓进行固定，在本工程中使用德国的HV A化学锚栓，药剂为HIT-RE 500锚固粘结剂安装设备和结构构件代替传统灌浆方法的地脚螺栓。
HV A系列的化学锚栓用于混凝土结构植筋加固，特别是重要的悬挑构件，承重动力作用的结构构件，如梁柱、机械设备。
