高强化学锚栓及规格,技术参数

化学锚栓规格安装步骤化学锚栓是一种常用的固定连接件，可以用于建筑物的固定、设备的安装以及其他需要牢固连接的场合。

下面将详细介绍化学锚栓的规格和安装步骤。

一、化学锚栓的规格：化学锚栓的规格通常由直径、长度和负载能力三个参数来描述。

1.直径：化学锚栓的直径决定了锚栓的承载能力。

一般常见的直径有M8、M10、M12等，直径越大，承载能力越高。

2.长度：化学锚栓的长度是指锚栓的实际长度。

长度通常由工程需求来确定，一般为锚入基础的深度加上待连接物体的厚度。

3.负载能力：化学锚栓的负载能力是指它可以承受的最大静荷载或剪切力。

负载能力应根据具体工程要求进行选择，以保证安装的牢固性。

二、化学锚栓的安装步骤：1.准备工作：在进行化学锚栓安装前，首先需要确保基础或墙体的材料符合要求。

如果基础是钢筋混凝土，则需要检查混凝土的质量及抗压性能；如果基础是砖墙，则需要检查砖墙的强度和固实程度。

2.钻孔：根据锚栓的直径和长度，在基础或墙体上进行钻孔。

钻孔直径应为锚栓直径的1.5倍，钻孔深度应为锚栓长度加上待连接物体的厚度。

3.清理孔内灰尘：在钻孔完成后，使用压缩空气或吹风枪清理孔内的灰尘和碎石。

保持孔内干燥和清洁，以确保化学锚栓的粘结性能。

4.混合胶粘剂：将胶粘剂按照说明书中的比例混合均匀，并倒入预先钻孔的孔内。

注意不要在胶粘剂凝固之前用完。

5.安装化学锚栓：在胶粘剂还没有凝固之前，将化学锚栓插入预先钻好的孔内。

注意使锚栓充分浸泡在胶粘剂中，并确保锚栓完全处于孔内。

6.水平定位和调整：在安装好锚栓后，需要进行水平定位和调整，保证安装的物体和基础之间的水平度和垂直度。

7.压实胶粘剂：待锚栓安装完成后，使用锤击或敲打锚栓头部，以增加胶粘剂的密实度。

必要时可以用刮刀将多余的胶粘剂刮掉。

8.固化时间：等待胶粘剂完全固化。

根据胶粘剂说明书中的建议时间，通常需要等待24小时以上才能进行负载。

以上就是化学锚栓的规格和安装步骤。

在进行安装前，应仔细阅读产品说明书，并遵循相关安全操作规程。

化学锚栓
化学锚栓
产品简介
1、化学锚栓安装的技术参数：
化学锚栓规格（mm）化学胶管型号钻孔直径d （mm）钻孔深度h
（mm）最大锚固厚度t（mm）
8＊110 8 10 80 13
10＊130****9020
12＊160 12 14 110 25
14＊180 14 16 125 30
16＊190 16 18 125 35
18＊230 18 22 150 45
20＊260 20 25 170 55
22＊280 22 26 190 65
24＊300 24 28 210 80
30＊380 30 35 280 110
2、清孔：用空气压力吹管将孔内浮灰及尘土清除，保持孔内清洁。

3、置入药剂管：将药剂管插入洁净的孔中，插入时树脂在手温条件下能象蜂蜜一样流动时，方可使用胶管。

4、钻入螺栓：用电钻旋入螺杆直至药剂流出为止。

电钻一般使用冲击钻或手钻，钻速为750转／分。

带动螺栓旋转搅拌，将螺栓匀速推进至孔底，药剂管将破碎，树脂、固化剂和石英颗粒混合，并填充螺栓与孔壁之间的空隙，时间为10秒左右。

5、凝胶过程：充分发生化学反应，承载前不要晃动杆体。

6、硬化过程：取下安装工具等待药剂硬化，使化学反应时间达到表2要求。

表2固化时间表
温度-5-0℃、0-5℃、5-10℃、10-20℃、20-25℃、25-30℃
时间：5小时、2小时、1小时、45分钟、20分钟、15分钟
7、固定物体：待药剂完全硬化后，加上垫圈及六角螺母将埋件的钢板（或其它固定件）固定。

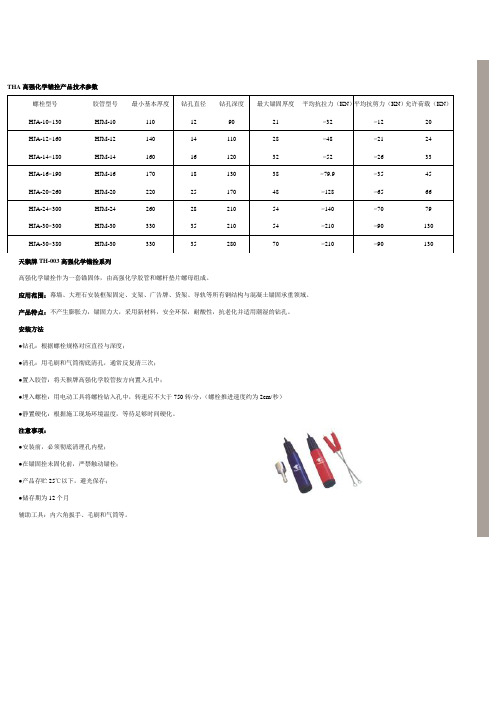

天猴牌TH-003高强化学锚拴系列高强化学锚拴作为一套锚固体，由高强化学胶管和螺杆垫片螺母组成。

应用范围：幕墙、大理石安装框架固定、支架、广告牌、货架、导轨等所有钢结构与混凝土锚固承重领域。

产品特点：不产生膨胀力，锚固力大，采用新材料，安全环保，耐酸性，抗老化并适用潮湿的钻孔。

安装方法●钻孔：根据螺栓规格对应直径与深度；●清孔：用毛刷和气筒彻底清孔，通常反复清三次；●置入胶管：将天猴牌高强化学胶管按方向置入孔中；●埋入螺栓：用电动工具将螺栓钻入孔中，转速应不大于750转/分，（螺栓推进速度约为2cm/秒）●静置硬化：根据施工现场环境温度，等待足够时间硬化。

注意事项：●安装前，必须彻底清理孔内壁；●在锚固拴未固化前，严禁触动锚栓；●产品存贮25℃以下，避光保存；●储存期为12个月辅助工具：内六角扳手、毛刷和气筒等。

THA 高强化学锚拴产品技术参数螺栓型号 胶管型号 最小基本厚度 钻孔直径 钻孔深度 最大锚固厚度 平均抗拉力（KN ） 平均抗剪力（KN ） 允许荷载（KN ） HJA-10×130 HJM-10 110 12 90 21 >32>12 20 HJA-12×160 HJM-12 140 14 110 28 >48>21 24 HJA-14×180 HJM-14 160 16 120 32 >52>26 33 HJA-16×190 HJM-16 170 18 130 38 >79.9>35 45 HJA-20×260 HJM-20 220 25 170 48 >128>65 66 HJA-24×300 HJM-24 260 28 210 54 >140>70 79 HJA-30×300 HJM-30 330 35 210 54 >210>90 130 HJA-30×380 HJM-30 330 35 280 70 >210>90 130。

化学锚栓设计参数化学锚栓是用于在化学工业中固定和连接设备和管道的一种紧固件。

其设计参数包括材料选择、尺寸和强度要求等。

下面将详细介绍化学锚栓的设计参数。

1.材料选择：由于化学工业工作环境复杂，锚栓需要选择具有良好的化学稳定性和耐腐蚀性能的材料。

常见的化学锚栓材料包括不锈钢、镍合金、钛合金等。

这些材料具有优异的抗腐蚀性能，能够抵抗化学物质的侵蚀，确保设备和管道的稳定性和安全性。

2.尺寸要求：化学锚栓的尺寸要求根据所需固定和连接的设备和管道来确定。

主要包括直径、长度和螺纹类型等。

直径常见的有M10、M12、M16等，长度则根据实际需要确定。

螺纹类型方面，常见的有标准螺纹和牙形螺纹，选择适合的螺纹类型可以提高连接的强度和稳定性。

3.强度要求：化学锚栓的强度要求主要包括抗拉强度和扭转强度。

抗拉强度是指锚栓受到拉力时所能承受的最大力。

扭转强度是指锚栓受到扭矩时所能承受的最大力。

这些强度要求需要根据具体应用场景和设备要求来确定，确保化学锚栓能够承受工作时的力和负载，确保连接的稳定性。

4.耐久性要求：化学锚栓需要经受长期的化学腐蚀和工作负荷，在设计时需要考虑其耐久性。

这包括锚栓的耐腐蚀性能、耐疲劳性能和耐磨损性能等。

耐腐蚀性能可以通过材料的选择来提高，耐疲劳性能可以通过设计合理的结构和提高锚栓的强度来保证，耐磨损性能可以通过表面处理等方法来提高。

5.安装要求：化学锚栓的安装要求也需要考虑在设计中。

安装方式一般有螺栓紧固和焊接两种。

螺栓紧固需要设计合理的螺栓连接点和螺栓孔，确保固定连接的可靠性和紧密度。

焊接需要考虑焊接技术和焊接点的选取，确保连接的牢固性和密封性。

总结：化学锚栓的设计参数包括材料选择、尺寸和强度要求、耐久性要求和安装要求等。

合理的设计参数能够确保化学锚栓在复杂的化学工业环境中可靠地固定和连接设备和管道，提高工作效率和安全性。

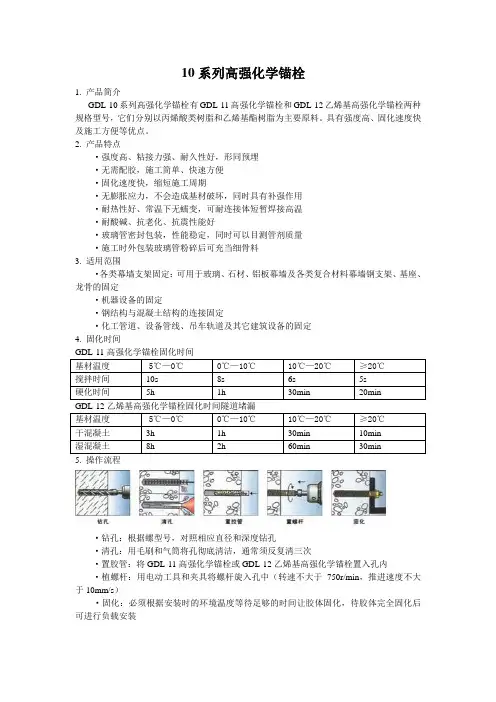

10系列高强化学锚栓1. 产品简介GDL-10系列高强化学锚栓有GDL-11高强化学锚栓和GDL-12乙烯基高强化学锚栓两种规格型号，它们分别以丙烯酸类树脂和乙烯基酯树脂为主要原料。

具有强度高、固化速度快及施工方便等优点。

2. 产品特点·强度高、粘接力强、耐久性好，形同预埋·无需配胶，施工简单、快速方便·固化速度快，缩短施工周期·无膨胀应力，不会造成基材破坏，同时具有补强作用·耐热性好、常温下无蠕变，可耐连接体短暂焊接高温·耐酸碱、抗老化、抗震性能好·玻璃管密封包装，性能稳定，同时可以目测管剂质量·施工时外包装玻璃管粉碎后可充当细骨料3. 适用范围·各类幕墙支架固定：可用于玻璃、石材、铝板幕墙及各类复合材料幕墙钢支架、基座、龙骨的固定·机器设备的固定·钢结构与混凝土结构的连接固定·化工管道、设备管线、吊车轨道及其它建筑设备的固定4. 固化时间GDL-11高强化学锚栓固化时间基材温度-5℃—0℃0℃—10℃10℃—20℃≥20℃搅拌时间10s 8s 6s 5s硬化时间5h 1h 30min 20minGDL-12乙烯基高强化学锚栓固化时间隧道堵漏基材温度-5℃—0℃0℃—10℃10℃—20℃≥20℃干混凝土3h 1h 30min 10min湿混凝土8h 2h 60min 30min5. 操作流程·钻孔：根据螺型号，对照相应直径和深度钻孔·清孔：用毛刷和气筒将孔彻底清洁，通常须反复清三次·置胶管：将GDL-11高强化学锚栓或GDL-12乙烯基高强化学锚栓置入孔内·植螺杆：用电动工具和夹具将螺杆旋入孔中（转速不大于750r/min，推进速度不大于10mm/s）·固化：必须根据安装时的环境温度等待足够的时间让胶体固化，待胶体完全固化后可进行负载安装6. 技术参数GDL-10系列高强化学锚栓安装数据化学胶管型号螺杆型号钻孔直径D（㎜）钻孔深度h（㎜）最大锚固厚度t（㎜）最小基材厚度h（㎜）R8 M8×11010 80 15 120R10 M10×13012 90 20 130R12 M12×16014 110 25 150R16 M16×19018 125 35 170R20 M20×26024 170 65 220R24 M24×30028 210 65 270R30 M30×38035 280 70 350单个化学锚栓锚固力设计值(单位:KN)高强化学锚栓RM8 RM10 RM12 RM16 RM20 RM24 RM30 拉力C30砼5.8级镀锌钢10.3 13.8 19.8 34.6 54.0 77.8 163.7 A4不锈钢11.3 14.6 21.6 35.3 55.2 84.2 168.3 剪力C30砼5.8级镀锌钢7.9 12.6 18.3 28.9 52.4 75.5 121.3 A4不锈钢8.3 13.1 19.0 30.5 54.1 79.1 130.6 单个化学锚栓平均破坏值(单位:KN)高强化学锚栓RM8 RM10 RM12 RM16 RM20 RM24 RM30 拉力C30砼5.8级镀锌钢20.2 30.5 45.1 71.5 128.3 180.7 245.5 A4不锈钢23.7 35.3 57.9 73.9 131.1 185.8 247.5 剪力C30砼5.8级镀锌钢11.4 18.1 26.3 49.0 76.4 110.1 175.0 A4不锈钢15.4 24.4 35.4 65.9 102.9 125.1 185.6间距对锚栓受拉承载力的影响在素砼基材中，群锚中锚栓间距较近时，各单个锚栓的受拉承载力设计值应乘以右表中的折减系数型号灌深㎜间距s（㎜）M10 90 45 60 75 90 105 120 135 M12 110 55 70 90 110 125 145 165 M16 130 60 85 105 125 145 160 185 M20 170 85 100 140 170 195 220 255 M24 210 105 125 165 210 240 270 315 M30 280 140 185 235 280 325 375 420 锚固力设计值折减系数0.7 0.75 0.8 0.85 0.9 0.95 1.0边距对锚栓受拉承载力的影响单个锚栓锚固于素砼边缘，当边距教小时，锚栓的受拉承载力应要根据受力情况乘以右表中的折减系数型号灌深㎜间距s（㎜）M10 90 45 55 70 80 90 105 120 M12 110 55 70 85 100 115 130 145 M16 130 60 80 95 115 130 145 165 M20 170 85 110 130 155 175 200 225 M24 210 105 135 160 190 220 245 275 M30 280 140 180 215 255 290 330 365 锚固力设计值折减系数0.4 0.5 0.6 0.7 0.8 0.9 1.0说明：在钢筋混凝土构件中，因锚栓拉力可以通过混凝土传递给钢筋，从而带动整体混凝土构件共同作用，因此边距和间距对锚栓的承载力影响较小，具体需要根据锚栓间距和钢筋混凝土的配筋情况由设计人员确定7. 金属螺杆的性能指标碳素钢和合金钢建筑锚栓的性能指标性能等级 4.8 5.8 6.8抗拉强度标准值（MPA）400 500 600膨胀强度标准值（MPA）320 400 480伸长率（%）14 10 8不锈钢建筑锚栓的性能指标性能等级50 70 80抗拉强度标准值（MPA）500 700 800膨胀强度标准值（MPA）210 450 600伸长率（%）0.6d 0.5d 0.3d8. 注意事项·彻底清洁钻孔，必要时可用干净棉布沾少量丙酮或酒精擦净空壁·未固化前严禁触动杆体·施工时须佩戴手套、口罩、护目镜、安全帽等防护用品·若不慎弄到皮肤或衣物上，可用丙酮清洗并用大量清水冲洗，若不慎食用或溅入眼睛，应立即就医9. 运输、储存·本品属非危险品，按一般化学建材运输·运输途中不得曝晒、雨淋或损坏包装·本品应避光储存在阴凉（5-25°C）、干燥的库房内，储存期6个月。

化学锚栓标准尺寸一、锚栓直径化学锚栓的标准直径通常有M8、M10、M12、M16、M20、M24、M30等几种规格。

这些规格指的是锚栓杆体的直径。

不同规格的锚栓适用于不同的固定需求，具体选择应根据实际载荷和固定基材的厚度等因素来决定。

二、螺杆长度螺杆长度是锚栓的有效长度，它包括了锚固长度和外露长度。

根据不同规格的锚栓，其有效长度也不同。

常见的有效长度有：20mm、30mm、40mm、50mm、60mm 等。

螺杆长度应满足固定需求，同时也要考虑到基材的厚度和施工空间等因素。

三、锚孔深度锚孔深度是指钻孔的深度，即需要打入混凝土或者钢板的深度。

通常情况下，锚孔深度等于锚固长度加上外露长度。

在钻孔时，应该确保钻孔深度满足要求，钻孔过深或过浅都会影响锚栓的锚固效果。

四、锚固长度锚固长度是指螺杆嵌入混凝土或钢板的长度，它是锚栓固定效果的重要参数。

根据不同的规格和固定需求，锚固长度也会有所不同。

在选择锚固长度时，应考虑到基材的厚度、载荷大小等因素。

五、承载能力化学锚栓的承载能力是指其能够承受的拉力大小。

在选择锚栓时，应根据实际载荷大小来选择承载能力合适的型号。

一般来说，规格较大的锚栓承载能力也更强。

六、材料类型化学锚栓的材料类型主要有不锈钢和碳钢两种。

不锈钢材料具有较好的耐腐蚀性，适用于环境恶劣的场合；而碳钢材料相对便宜，适用于一般环境。

七、耐腐蚀性根据使用环境的不同，化学锚栓需要具有不同程度的耐腐蚀性。

例如，在盐雾、酸碱等腐蚀性环境中，应选择耐腐蚀性能更好的不锈钢材料。

八、使用环境温度化学锚栓的使用环境温度应符合其产品说明书的规范要求。

一般来说，化学锚栓适用于-5℃至40℃的环境温度范围。

在高温或低温环境下使用时，应选择特殊设计的锚栓或者采取相应的保护措施。

九、安装扭矩安装扭矩是锚栓安装过程中的重要参数。

过大的扭矩可能导致锚栓杆体断裂或者螺纹损坏；过小的扭矩则可能无法使锚栓完全锚固，导致固定效果不佳。

因此，在安装过程中应使用合适的扭矩扳手，按照产品说明书的规范要求进行操作。

化学锚栓
产品性能：安装快速、方便；适用于重载及各种震动负载；施工温度-6~60℃，适用范围广；耐高温、耐酸碱、耐腐蚀性能优秀；适用于小间
距、小边距及空间狭小处；潮湿环境下性能表现优秀，并可用
于水下安装；粘结受力，对混凝土无挤压，适用于各种基材。

应用范围：本产品主要用于各种幕墙、大理石干挂施工中的后加埋件安装，也可用于设备安装，公路、桥梁护栏安装；建筑物加固改造等
场合。

执行标准：国家建筑工程质量监督检验中心《检验细则》BETC-3015A
化学锚栓标准编号:GB/T 22795-2008
型号名称：佳固化学锚栓系列M8 ~M24
化学锚栓规格常见型号表。

常用化学螺栓参数规格化学螺栓是一种用于连接化学设备和管道系统的常用紧固件。

与普通螺栓相比，化学螺栓具有更高的耐腐蚀性和耐高温性能，以适应化学工业中恶劣的工作环境。

常用的化学螺栓参数和规格包括螺栓材料、螺纹尺寸、螺栓强度等。

1.螺栓材料：化学螺栓常用的材料包括不锈钢、合金钢、镍基合金等。

不锈钢主要有304不锈钢、316不锈钢等，具有良好的耐腐蚀性能。

合金钢常用的有35CrMo合金钢、42CrMo合金钢等，具有较高的强度和韧性。

镍基合金如Inconel、Hastelloy等具有优异的耐腐蚀性能。

2.螺纹尺寸：化学螺栓的常用螺纹尺寸有M6、M8、M10、M12、M14、M16等，其中M表示公制螺纹。

根据需要，也可以使用英制螺纹如UNC、UNF等。

3.螺栓强度：化学螺栓的强度分为普通强度和高强度两种。

普通强度螺栓通常符合GB/T1182-2024标准等级，如4.8级、8.8级等；高强度螺栓通常符合GB/T1228-2024标准等级，如10.9级、12.9级等。

高强度螺栓适用于承受较大的拉力和剪力。

4.表面处理：化学螺栓在使用前通常需要进行表面处理，以提高其耐腐蚀性。

常见的表面处理方法包括镀锌、镀镍、镀铬等。

这些表面处理方法可有效降低螺栓与化学介质的接触，防止腐蚀。

5.使用注意事项：在选择和使用化学螺栓时-根据实际工作条件选择合适的螺栓材料和强度等级。

不同的工作环境和介质对螺栓的要求不同，需根据实际情况进行选择。

-对于高温环境，需选择耐高温螺栓，以确保其力学性能和腐蚀性能不受影响。

-拉紧螺栓时要控制好扭矩，避免过松或过紧导致螺栓疲劳或螺纹损坏。

-定期检查和维护化学螺栓，发现有损坏、松动或腐蚀的螺栓及时更换或修复。

总之，化学螺栓是连接化学设备和管道系统的重要紧固件，在化工行业中得到广泛应用。

正确选择和使用化学螺栓能够保证设备的安全运行和减少故障发生的可能性。

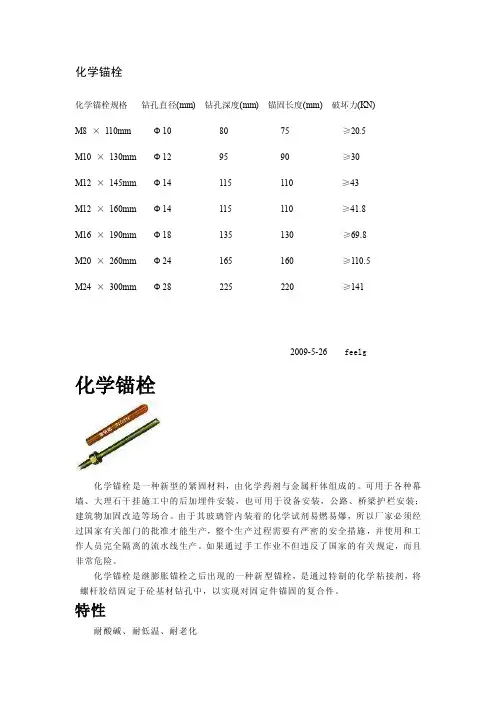

化学锚栓规格,化学锚栓规格表化学锚栓规格钻孔直径(mm) 钻孔深度(mm) 锚固长度(mm) 破坏力(KN)M8 ×110mm Ф10 80 75 ≥20.5M10 ×130mm Ф12 95 90 ≥30M12 ×145mm Ф14 115 110 ≥43M12 ×160mm Ф14 115 110 ≥41.8M16 ×190mm Ф18 135 130 ≥69.8M20 ×260mm Ф24 165 160 ≥110.5M24 ×300mm Ф28 225 220 ≥141锚栓设计技术参数幕墙论坛,幕墙社区,幕墙技术,弗思特幕墙顾问,弗思特顾问,弗思特咨询,幕墙顾问,单元幕墙,双层,点支幕墙,标准,规章制度锚栓的边间距及混凝土构件的最小厚度要求锚杆螺纹直径M10 M12 M14 M16 M20 M24 M30间距220 270 300 310 420 520 700边距110 135 150 155 210 260 350最小间距90 110 120 125 170 210 280最小边距45 55 60 65 85 105 140基材最小厚度140 160 170 175 220 260 330化学锚栓规格及技术参数(附图)膨胀螺栓规格,膨胀螺栓规格表1.普通膨胀螺栓(1)性能、用途：膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体。

其受力性能见表48～49。

膨胀螺栓受力性能（一）表48钻孔尺寸（毫米）受力性能（公斤）螺栓规格（毫米）直径深度答应拉力答应剪力M6 M8 M10 M12 M1610.5 12.5 14.5 19 2340 50 60 75 100240 440 700 1030 1940180 330 520 740 1440注:表列数据系按展固基体为标号大于150号混凝土。

膨胀螺栓受力性能（二）表49不同基（砌）体时的受力性能（公斤）锚固在75#砖砌体上锚固在150#混凝土上拉力剪力拉力剪力螺栓规格（毫米）埋深（毫米）答应值极限值答应值极限值答应值极限值答应值极限值M6×55 M8×70 M10×85 M12×105 M16×14035 45 55 65 90100 225 390 440 500305 675 11751325150070 105 165 245 460200 319 500 734 1380245 540 940 10601250610 135023502650310080 150 235 345 650200 375 588 863 1625（2）规格见图26、表50～51。
