网络设备管理与配置实验报告内容

无线局域网实验报告一、实验目的1.了解无线局域网的基本原理和工作机制。

2.掌握无线局域网的组网配置和设备管理。

3.实践无线局域网的应用和安全管理。

二、实验环境1.实验设备：2台笔记本电脑、1个无线路由器。

2. 实验软件：Windows操作系统、无线路由器管理软件。

三、实验步骤1.搭建无线局域网将一台笔记本电脑连接到无线路由器上，并通过无线路由器管理软件进行配置，设置无线局域网的名称（SSID）、加密方式（WPA2）、密码等参数。

另一台笔记本电脑通过Wi-Fi连接到无线局域网。

2.配置网络参数通过无线路由器管理软件，在无线局域网设置中，配置局域网的IP 地址、子网掩码、网关等参数，以便实现与Internet的连接。

3.测试无线局域网连接确保两台笔记本电脑都已连接到无线局域网后，可以通过双方的设备互相ping对方的IP地址来测试连接是否正常。

4.实践无线局域网应用在连接到无线局域网的笔记本电脑上，使用浏览器访问Internet，观察网页加载情况，测试无线局域网的上网速度。

5.实现无线局域网的安全管理通过无线路由器管理软件，进一步设置无线局域网的安全策略，如MAC地址过滤、IP地址过滤、无线密码修改等，提高无线局域网的安全性。

四、实验结果与分析1.实验结果通过实验步骤的操作，成功搭建了无线局域网，两台笔记本电脑可以互相ping通，能够正常访问Internet，并且通过设置安全策略增强了无线局域网的安全性。

2.实验分析无线局域网实验中，无线路由器充当了连接设备和无线设备之间的桥梁，起到了转发和分发数据的作用。

通过正确配置无线路由器的参数，实现了与Internet的连接，并且通过设置安全策略，提高了无线局域网的安全性。

实验中的上网速度和连接稳定性等因素也受到了无线信号的影响。

五、实验总结通过本次无线局域网实验，我对无线局域网的组网配置和设备管理有了更深入的了解，掌握了无线局域网的基本原理和工作机制。

同时，我也加深了对无线局域网的应用和安全管理的认识。

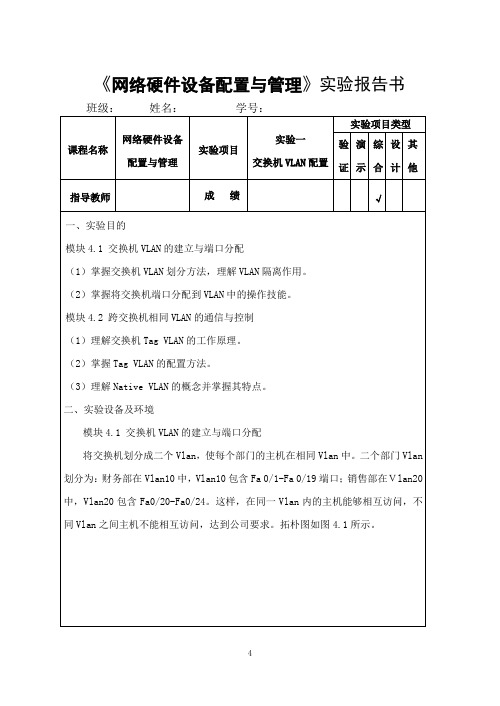

《网络硬件设备配置与管理》实验报告书
模块4.2 跨交换机相同VLAN的通信与控制
将销售部分的计算机分配到不同交换机的相同Vlan内，即将Vlan10分配到销售部，Vlan20分配到财务部门使用。

并且，使两交换机相连接口设置为Trunk类型，所有Vlan数据都通过Trunk端口从一台交换机某一Vlan到达另一交换机同一Vlan中，拓朴图如图4.3所示。

三、实验步骤
模块4.1 交换机VLAN的建立与端口分配
操作步骤如下所述。

第1步：从特权模式进入交换机全局配置模式。

第2步：在全局配置模式下创建VLAN10，并进入VLAN配置模式。

第3步：将VLAN10命名为test10。

返回到上一级配置模式。

第4步：在全局配置模式下创建VLAN20，并进入VLAN配置模式。

第5步：将VLAN20命名为test20。

返回到上一级配置模式。

第6步：进入fastethernet 0/1的接口配置模式。

第7步：设置fastethernet 0/1端口类型为Access类型。

第8步：将fastethernet 0/1端口加入VLAN10中。

也可以一次将多个接口Fa 0/2-19分配到某个VLAN 10中，方法如下所示。

一、实验目的本次实验旨在通过实际操作，让学生掌握校园网的设计、搭建和调试方法，提高学生网络设备的配置能力和网络规划能力。

通过本次实验，学生能够了解校园网的组成、工作原理以及网络设备的基本配置方法，为今后从事网络工程和管理工作打下坚实基础。

二、实验环境及设备1. 硬件设备：- 2台路由器（华为AR2200）- 2台交换机（华为S5700）- 3台PC机（用于模拟终端）- 网线若干2. 软件设备：- Windows Server 2012操作系统- 华为eSight网络管理系统三、实验内容1. 校园网设计根据实验要求，设计一个包含总校和分校的校园网。

总校共有20台计算机，分校分为两个局域网，分别有10台计算机。

校园网采用C类网段210.100.10.0，总校和分校各有一台路由器及一台交换机。

2. 子网划分根据IP地址分配原则，将校园网划分为总校局域网、分校局域网A和分校局域网B。

- 总校局域网：210.100.10.0/24- IP地址范围：210.100.10.1-210.100.10.254- 子网掩码：255.255.255.0- 分校局域网A：210.100.11.0/24- IP地址范围：210.100.11.1-210.100.11.254- 子网掩码：255.255.255.0- 分校局域网B：210.100.12.0/24- IP地址范围：210.100.12.1-210.100.12.254- 子网掩码：255.255.255.03. 网络拓扑图根据实验要求，绘制校园网网络拓扑图，包括总校和分校的局域网、路由器、交换机以及PC机的连接关系。

4. 网络设备配置（1）路由器配置1）配置总校路由器：- 配置接口IP地址：210.100.10.1/24- 配置默认网关：210.100.11.1- 配置VLAN接口：VLAN10，IP地址210.100.10.1/242）配置分校路由器：- 配置接口IP地址：210.100.11.1/24- 配置默认网关：210.100.10.1- 配置VLAN接口：VLAN20，IP地址210.100.11.1/24- 配置VLAN接口：VLAN30，IP地址210.100.12.1/24（2）交换机配置1）配置总校交换机：- 配置VLAN10，设置端口1-20为VLAN10成员- 配置VLAN20，设置端口21-40为VLAN20成员2）配置分校交换机：- 配置VLAN20，设置端口1-10为VLAN20成员- 配置VLAN30，设置端口11-20为VLAN30成员5. 网络调试（1）测试总校局域网内主机之间通信- 在总校局域网内任意两台主机之间ping通，验证局域网内通信正常。

第1篇一、实验目的本次实验旨在使学生了解和掌握网络配置的基本方法，熟悉网络设备的操作，并能根据实际需求设计简单的网络拓扑结构。

通过实验，学生应能够：1. 熟悉网络设备的操作界面和基本功能。

2. 掌握IP地址的配置方法。

3. 理解子网划分和VLAN的设置。

4. 学会网络路由协议的配置。

5. 了解网络安全的配置方法。

二、实验环境1. 实验设备：一台PC机、一台路由器、一台交换机。

2. 软件环境：Windows操作系统、Packet Tracer 7.3.1模拟器。

三、实验内容1. 网络拓扑设计根据实验要求，设计以下网络拓扑结构：```PC0 <----> 路由器1 <----> 路由器2 <----> 交换机1 <----> PC3^ || || |PC1 <----> 交换机2 <----> PC2```2. IP地址配置为网络中的各个设备配置IP地址、子网掩码和默认网关：- PC0: IP地址 192.168.1.1，子网掩码 255.255.255.0，默认网关 192.168.1.2- 路由器1: 接口1: IP地址 192.168.1.2，子网掩码 255.255.255.0，接口2: IP地址 192.168.2.1，子网掩码 255.255.255.0- 路由器2: 接口1: IP地址 192.168.2.2，子网掩码 255.255.255.0，接口2: IP地址 192.168.3.1，子网掩码 255.255.255.0- 交换机1: 接口1: IP地址 192.168.1.3，子网掩码 255.255.255.0，接口2: IP地址 192.168.2.2，子网掩码 255.255.255.0- PC1: IP地址 192.168.2.2，子网掩码 255.255.255.0，默认网关 192.168.2.1 - PC2: IP地址 192.168.3.2，子网掩码 255.255.255.0，默认网关 192.168.3.1 - PC3: IP地址 192.168.3.3，子网掩码 255.255.255.0，默认网关 192.168.3.1 3. VLAN配置为交换机设置VLAN，并将端口划分到对应的VLAN：- 交换机1: VLAN 10: 接口1，VLAN 20: 接口2- 交换机2: VLAN 10: 接口1，VLAN 20: 接口24. 路由协议配置为路由器配置静态路由和RIP协议：- 路由器1: 静态路由 192.168.3.0/24 下一跳 192.168.2.2- 路由器2: 静态路由 192.168.1.0/24 下一跳 192.168.2.1，RIP协议5. 网络安全配置为路由器配置访问控制列表（ACL）：- 路由器1: ACL 100 deny ip any any- 路由器2: ACL 100 deny ip any any四、实验步骤1. 在Packet Tracer中搭建网络拓扑结构。

第1篇实验目的本次实验旨在让学生掌握基本网络组建的原理和方法，包括网络拓扑设计、设备配置、IP地址规划、子网划分以及网络测试等。

通过实际操作，使学生能够将理论知识应用到实际网络环境中，提高网络组建和故障排查的能力。

实验环境1. 硬件设备：路由器2台，交换机2台，PC机5台，网络线缆若干。

2. 软件环境：Windows操作系统，Packet Tracer网络模拟软件。

实验内容一、网络拓扑设计1. 拓扑结构：设计一个简单的星型拓扑结构，包括一个核心交换机和5个边缘PC 机。

2. 网络设备：核心交换机负责连接所有边缘PC机，边缘PC机通过交换机接入核心交换机。

二、设备配置1. 配置核心交换机：- 配置VLAN，为不同部门划分虚拟局域网。

- 配置端口，为每个端口分配VLAN。

- 配置路由，实现不同VLAN之间的通信。

2. 配置边缘交换机：- 配置端口，将端口连接到对应的PC机。

- 配置VLAN，与核心交换机保持一致。

3. 配置PC机：- 配置IP地址、子网掩码和默认网关。

- 配置DNS服务器地址。

三、IP地址规划与子网划分1. IP地址规划：采用192.168.1.0/24网段进行IP地址规划。

2. 子网划分：将192.168.1.0/24划分为两个子网，分别为192.168.1.0/25和192.168.1.128/25。

四、网络测试1. 测试设备连通性：使用ping命令测试PC机与核心交换机、边缘交换机以及其他PC机的连通性。

2. 测试路由功能：使用traceroute命令测试数据包从PC机到目标PC机的路由路径。

3. 测试VLAN功能：测试不同VLAN之间的通信是否正常。

实验步骤1. 搭建网络拓扑：在Packet Tracer中搭建实验拓扑，连接网络设备。

2. 配置设备：按照实验内容，对网络设备进行配置。

3. 规划IP地址与子网划分：规划IP地址，划分子网。

4. 测试网络：进行网络连通性、路由功能和VLAN功能的测试。

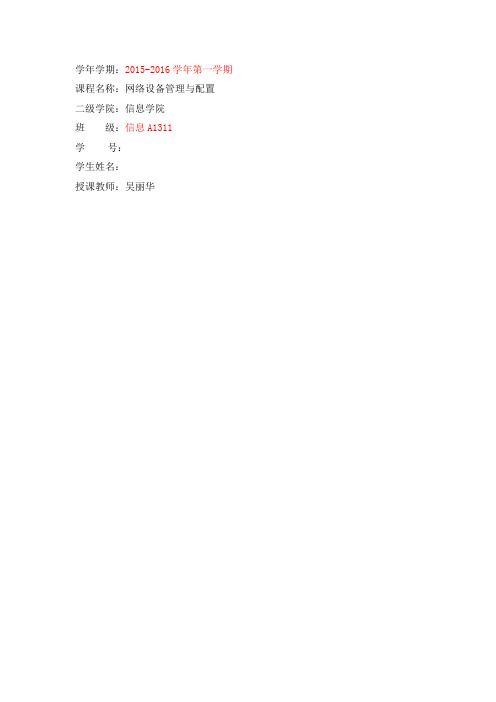

学年学期：2015-2016学年第一学期课程名称：网络设备管理与配置二级学院：信息学院班级：信息A1311学号：学生姓名：授课教师：吴丽华内容实训项目一交换机的配置与使用实训项目：交换机的配置与使用实训时间：第1-3周实训地点：信息楼A309实训课时：10同组成员：无一、实训目的1、掌握配置交换机管理。

2、掌握配置VLAN以及分配端口到VLAN。

3、掌握配置TRUNK。

4、掌握配置VTP。

5、掌握验证交换机配置。

二、实训设备1、Cisco路由器1台。

2、Cisco交换机3台。

3、7条交叉线序双绞线。

4、1台access server，及用于反向Telnet的相应电缆。

5、4台带有超级终端程序的PC机，以及Console电缆及转接器。

三、实训原理1、交换机VLAN划分。

2、交换机VLAN接口TRUNK模式。

3、配置VTP。

四、实训内容1、分配端口到VLANsa(config)#interface fastethernet 0/4sa(config-if)#switchport access vlan 2sa(config)#interface fastethernet 0/7sa(config-if)#switchport access vlan 2gill(config)#interface fastethernet 0/5 gill(config-if)#switchport access vlan 2 gill(config)#interface fastethernet 0/9 gill(config-if)#switchport access vlan 4 2、配置TRUNKju (config)#interface fastethernet 0/10 ju(config-if)#switchport mode trunkju (config)#interface fastethernet 0/12 ju(config-if)#switchport mode trunksa(config)#interface fastethernet 0/12sa(config-if)#switchport mode trunksa(config)#interface fastethernet 0/11sa(config-if)#switchport mode trunkgill (config)#interface fastethernet 0/12 gill(config-if)#switchport mode trunk3、配置VTPju(config)#vlan 2ju(config-vlan)#exitju(config)#vlan 4ju(config-vlan)#exitju(config)#vtp domain twinssa(config)#vlan 2sa(config-vlan)#exitsa(config)#vtp domain twinsgill(config)#vtp domain twinsgill(config)#vtp mode client4、配置路由器上的TRUNKRouter#config tRouter(config)#hostname huahua(config)#int fastethernet 0/hua(config-subif)#encapsulation isl 2hua(config-subif)#ip address shuthua(config-subif)#exithua(config)#int fastethernet 0/hua(config-subif)#encapsulation isl 4hua(config-subif)#ip address shut五、实训小结通过本次试验，我学会了交换机VLAN划分、交换机VLAN接口TRUNK模式、配置VTP。

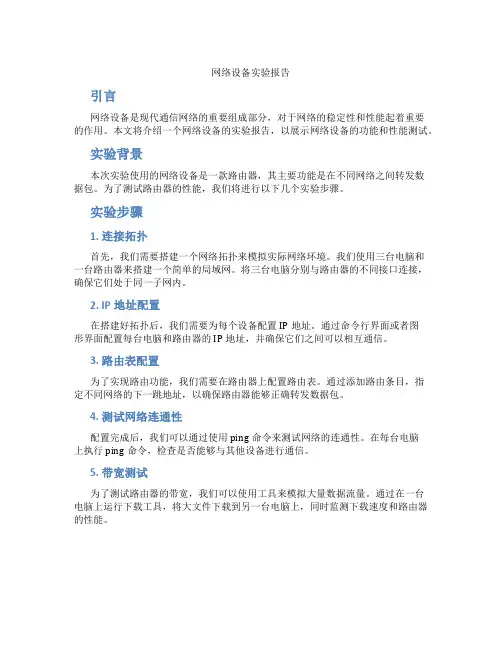

网络设备基本配置实验实验报告一、实验目的本次网络设备基本配置实验的主要目的是让我们熟悉和掌握常见网络设备的基本配置方法和操作流程，包括路由器、交换机等，通过实际操作来加深对网络原理和技术的理解，提高我们的网络配置和管理能力。

二、实验环境1、硬件环境若干台计算机路由器若干台交换机若干台网线若干2、软件环境Windows 操作系统网络设备配置管理软件三、实验原理1、路由器工作原理路由器是连接不同网络的设备，它根据网络地址（如 IP 地址）来转发数据包。

通过路由表的建立和维护，路由器能够确定数据包的最佳传输路径。

2、交换机工作原理交换机工作在数据链路层，根据 MAC 地址来转发数据帧。

它通过学习连接到其端口的设备的 MAC 地址，建立 MAC 地址表，从而实现快速、准确的数据转发。

四、实验内容1、路由器的基本配置登录路由器使用终端软件（如 SecureCRT）通过 Console 口或网络连接登录到路由器。

配置路由器名称为路由器设置一个有意义的名称，以便于识别和管理。

配置接口 IP 地址为路由器的各个接口配置合适的IP 地址，并设置子网掩码和网关。

配置路由协议根据网络拓扑结构，选择合适的路由协议（如静态路由、RIP、OSPF 等），并进行相应的配置。

配置访问控制列表（ACL）通过设置 ACL，限制特定网络流量的访问，提高网络安全性。

2、交换机的基本配置登录交换机与路由器类似，通过 Console 口或网络连接登录到交换机。

配置交换机名称给交换机赋予一个易于识别的名称。

配置 VLAN划分不同的 VLAN，实现网络的逻辑隔离，并为每个 VLAN 配置IP 地址。

配置端口模式将交换机端口设置为 Access 模式或 Trunk 模式，以适应不同的网络连接需求。

配置生成树协议（STP）防止网络中出现环路，保障网络的稳定性。

五、实验步骤1、路由器配置步骤首先，通过 Console 线将计算机与路由器的 Console 口连接，并打开终端软件，设置好相应的参数，成功登录到路由器的命令行界面。

一、实验目的本次实验旨在通过实际操作，加深对网络配置原理和方法的理解，提高网络管理能力。

通过实验，掌握以下内容：1. 网络设备的基本配置方法；2. IP地址的分配与规划；3. 子网划分与VLAN的配置；4. 网络安全策略的配置；5. 路由协议的配置与调试。

二、实验环境1. 硬件设备：两台路由器（R1、R2）、两台交换机（SW1、SW2）、一台PC（PC1）、一台服务器（Server）；2. 软件环境：路由器操作系统（如Cisco IOS）、PC操作系统（如Windows 10）、服务器操作系统（如Linux）。

三、实验内容1. 网络设备的基本配置（1）配置路由器R1的接口IP地址、子网掩码和默认网关；（2）配置交换机SW1的VLAN，并将端口分配到对应的VLAN；（3）配置PC1和服务器Server的IP地址、子网掩码和默认网关。

2. IP地址的分配与规划（1）根据网络规模，规划IP地址段；（2）为各设备分配静态IP地址；（3）检查IP地址是否冲突。

3. 子网划分与VLAN的配置（1）根据业务需求，对网络进行子网划分；（2）配置VLAN，并将端口分配到对应的VLAN；（3）检查VLAN配置是否正确。

4. 网络安全策略的配置（1）配置访问控制列表（ACL），限制网络访问；（2）配置IP安全协议（IPsec），实现端到端加密；（3）检查安全策略是否生效。

5. 路由协议的配置与调试（1）配置静态路由，实现路由器之间的通信；（2）配置动态路由协议（如OSPF、RIP），实现自动路由更新；（3）检查路由表，确保路由正确。

四、实验步骤1. 网络设备的基本配置（1）配置路由器R1：```R1> enableR1# configure terminalR1(config)# interface gigabitethernet 0/0R1(config-if)# ip address 192.168.1.1 255.255.255.0R1(config-if)# no shutdownR1(config-if)# exitR1(config)# interface gigabitethernet 0/1R1(config-if)# ip address 192.168.2.1 255.255.255.0R1(config-if)# no shutdownR1(config-if)# exitR1(config)# exit```（2）配置交换机SW1：```SW1> enableSW1# configure terminalSW1(config)# vlan 10SW1(config-vlan)# name VLAN10SW1(config-vlan)# exitSW1(config)# interface vlan 10SW1(config-if)# ip address 192.168.10.1 255.255.255.0SW1(config-if)# no shutdownSW1(config-if)# exitSW1(config)# exit```（3）配置PC1和服务器Server：```PC1> ipconfig /set /releasePC1> ipconfig /all```2. IP地址的分配与规划根据网络规模，规划IP地址段，如192.168.1.0/24、192.168.2.0/24等。

路由器配置实验报告路由器配置实验报告一、实验目的本次实验的目的是通过对路由器的配置，了解和掌握路由器的基本功能和操作方法，以及网络的拓扑结构和通信原理。

二、实验设备1. 路由器：本实验使用的是CISCO系列的路由器，型号为CISCO 1941。

2. 交换机：使用CISCO系列的交换机，型号为CISCO Catalyst 2960。

3. 电脑：用于连接路由器和交换机，进行配置和管理。

三、实验步骤1. 连接设备：首先，将电脑通过网线连接到路由器的Console接口上，使用串口线进行连接。

然后，将路由器的Ethernet接口连接到交换机上。

2. 配置路由器：打开电脑的终端模拟器，通过串口线登录路由器的控制台界面。

输入用户名和密码，进入路由器的命令行界面。

3. 设置主机名：在路由器的命令行界面中，使用命令"hostname R1"来设置路由器的主机名为R1。

4. 配置接口：使用命令"interface GigabitEthernet0/0"进入路由器的接口配置模式，然后使用命令"ip address 192.168.1.1 255.255.255.0"来配置接口的IP地址和子网掩码。

5. 配置路由：使用命令"ip route 0.0.0.0 0.0.0.0 192.168.1.254"来配置默认路由，将所有未知目的地的数据包发送到下一跳地址192.168.1.254。

6. 保存配置：使用命令"copy running-config startup-config"将当前的配置保存到路由器的非易失性存储器中。

7. 配置交换机：打开电脑的终端模拟器，通过网线连接到交换机的Console接口上，使用串口线进行连接。

然后，通过串口线登录交换机的控制台界面。

8. 设置主机名：在交换机的命令行界面中，使用命令"hostname S1"来设置交换机的主机名为S1。

一、实验目的通过本次实训模拟建立一个高速、功能齐全的校园网，能够实现多媒体的应用、Web技术的运用和视频点播等技术。

使日常的教学和科研工作能方便的进行操作。

此次试训，了解网络设备的各种作用，并在以后的学习与应用中知道网络设备管理应该注意哪些问题，应该怎样选择好每一部件来建立最恰当的网络设备，能使网络得到最好的利用。

二、实验要求通过两周的实训做到分析网络建设需求，能提出设计校园网络建设总体方案，画出校园网设计拓扑图，并对网络进行选型。

包括：1.对网络布线分析和总体网络设计的详细描述；2.对网络服务器的选择、部署和配置进行描述。

方案做到详细设计。

包括：网络中心，各教学、办公楼，机房，图书馆机房位置、布局设计；多媒体教室设计；综合布线系统设计；进行设备选型，并写出详细的网络设备配置清单；写出工程施工与验收方案。

三、实验内容及步骤(一)需求分析1、建立一个连接多媒体教室、教育网和图书馆等地的校园网，骨干速率为1000Mbps。

多媒体教室配置160台机器。

2、联入校园网的电脑都可以实现视频点播。

3、支持教师的移动办公。

授权情况下教师通过MODEM拨号访问校内信息和视频点播信息。

4、建立WWW服务器，提供学校的主页。

5、提供学校图书馆书目的联机查询。

6、建立电子邮件服务器，提供电子邮件服务。

7、提供文件传输服务。

8、多媒体教室实现网络视频点播教学，录制多媒体教学课件功能。

9、软件实验室和网络实验室要连网，已知软件实验室有 35 台计算机，网络实验室有 40 台计算机，软件实验室和网络实验室的面积为 10 m ×10 m，软件实验室和网络实验室相距 300 m10、学校未建设完备的校园网络，已有的办公室通过拨号或者自行申请的ADSL上网。

11、学校各教学楼及办公楼距离约100米到300米之间。

12、学校地处郊区，周围5公里内无可用互联网连接，必须建立独立的教育网连接。

本市教育网的接入点为大学A，与学校距离约8公里。
