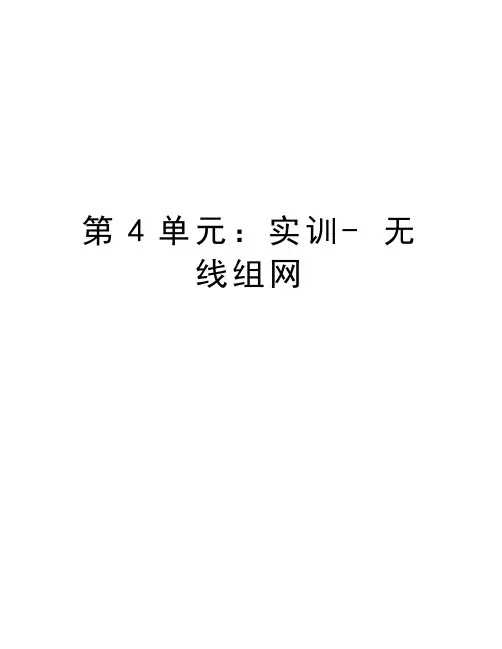

网络设备配置与管理实训指导.doc

第4单元：实训-无线组网实训：无线组网无线路由器B作为中心无线路由器，无线路由器A、C与无线路由器B建立WDS连接。

四、实验步骤步骤及简述：配置思想：无线路由器B作为中心无线路由器，无线路由器A、C与无线路由器B建立WDS连接。

步骤如下：一、中心无线路由器B设置登陆无线路由器设置B管理界面，在无线设置-基本设置中设置“SSID号”、“信道”，如图：在“无线设置”——“无线安全设置”中设置无线信号加密信息记录无线路由器B设置后的SSID、信道和加密设置信息，在后续无线路由器A、C的配置中需要应用。

二、无线路由器A设置。

1.修改LAN口IP地址。

在网络参数-LAN口设置中，修改IP地址和B路由器不同（防止IP地址冲突），如192.168.1.2，保存，路由器会自动重启。

2.启用WDS功能。

重启完毕后，用更改后的LAN口IP地址重新登陆无线路由器A，在无线设置-基本设置中勾选“开启WDS”。

大家注意这里的SSID跟B路由器的是不一样的，当然也可以设置成相同的，这样你在这三个路由器覆盖范围内可以漫游，也就是说只要你在这个范围内随意一点连上了网，到这个范围内的另一点也能上网,不用重新连接,重新输入SSID很方便形象的说就是三个路由器组成了一个相同的大网。

3.WDS设置。

点击“扫描”，搜索周围无线信号。

在扫描到的信号列表中选择B路由器SSID号，如下图中TP-LINK_841_B,点击“连接”。

将信道设置成与B路由器信道相同。

设置加密信息和B路由器相同，“保存”。

4.关闭DHCP服务器。

在DHCP服务器中，选择“不启用”，“保存”，重启路由器。

无线路由器A配置完成。

此时无线路由器A与无线路由器B已成功建立WDS。

三、无线路由器C设置。

设置的方法跟路由器A配置相同（IP地址必须与路由器A、B实训成绩：指导教师签名：实训日期：。

四川机电职业技术学院实习报告题目：网络设备配置与管理指导教师：***学生姓名：***专业年级：12网络6班一、《网络设备配置与管理》实习成绩评定表一、实习任务及要求1、实习任务（1）熟悉packet tracer模拟软件的使用；（2）熟练掌握静态路由和动态路由的配置方法；（3）掌握基本子网划分和VLSM的方法；2、实习要求（1）实习时间：一周（2）实习报告字体：宋体，正文字号：小四，行间距：单倍。

（3）必须有封面，目录（可选），总结，页码，实习报告第二页为成绩评定表。

二、指导教师评语：指导教师签名年月日三、成绩评定：实习报告成绩（40%）：实习出勤成绩（30%）：平时实验成绩（30%）：总成绩：一．IP地址规划1.Ospf192.168.0.0/24192.168.0.0 0000000192.168.0.0/25 ....... 1 192.168.0.1-192.168.0.126192.168.0.128/25192.168.0.01 000000192.168.0.128/26........2 192.168.0.129-192.168.0.190192.168.0.192/26........3 192.168.0.193-192.168.0.2542.Eigrp192.168.1.0/24192.168.1.0/25..........1 192.168.0.1-192.168.0.126192.168.1.128/26........2 192.168.0.129-192.168.0.190192.168.1.192/26........3 192.168.0.193-192.168.0.254（方法：从里面最大的主机数开始划分如100、50、40，先从给100划分就是2的n次方减去2要大于等于100，要要最接近主机数从而使浪费的ip最少，这里的n取7最合适）二．OSPF区域配置1.在OSPF1、OSPF2和OSPF Border（不包括S0/0/0接口）三台路由器上运行OSPF协议。

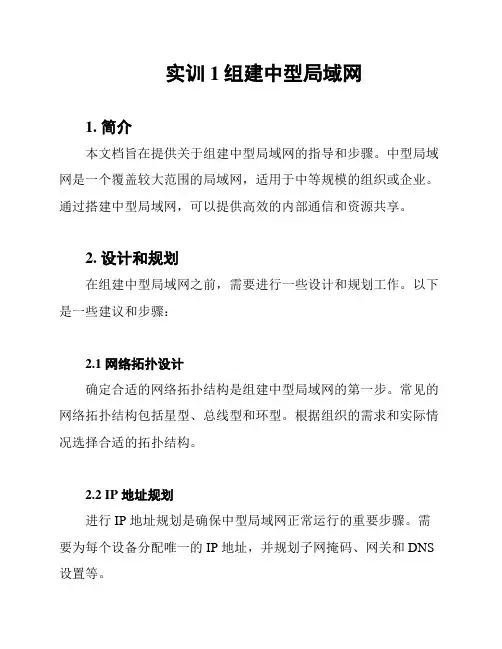

实训1组建中型局域网1. 简介本文档旨在提供关于组建中型局域网的指导和步骤。

中型局域网是一个覆盖较大范围的局域网，适用于中等规模的组织或企业。

通过搭建中型局域网，可以提供高效的内部通信和资源共享。

2. 设计和规划在组建中型局域网之前，需要进行一些设计和规划工作。

以下是一些建议和步骤：2.1 网络拓扑设计确定合适的网络拓扑结构是组建中型局域网的第一步。

常见的网络拓扑结构包括星型、总线型和环型。

根据组织的需求和实际情况选择合适的拓扑结构。

2.2 IP 地址规划进行 IP 地址规划是确保中型局域网正常运行的重要步骤。

需要为每个设备分配唯一的 IP 地址，并规划子网掩码、网关和 DNS 设置等。

2.3 网络设备选择选择适合中型局域网的网络设备，包括路由器、交换机、防火墙等。

根据组织的需求和预算考虑网络设备的功能、性能和可靠性。

2.4 安全性考虑确保中型局域网的安全性是非常重要的。

考虑使用防火墙、入侵检测系统和访问控制策略等措施来保护网络安全。

3. 执行步骤一旦确定设计和规划，可以按照以下步骤执行组建中型局域网的过程：3.1 网络设备安装和配置根据设计和规划，安装和配置所选的网络设备。

确保设备与网络结构和安全策略相符，并配置正确的IP地址和其他网络参数。

3.2 网络连接和布线连接各个网络设备，确保物理连接稳定可靠。

进行布线工作时，应遵循标准和最佳实践，尽量减少信号干扰和数据传输延迟。

3.3 测试和故障排除完成网络连接后，进行测试和故障排除。

确保所有设备之间能够正常通信，并解决任何可能出现的问题或故障。

3.4 安全设置和监控配置安全设置，包括防火墙规则、入侵检测系统和访问控制策略等。

设置网络监控工具来实时监测中型局域网的运行状态和安全性。

4. 维护和管理搭建好中型局域网后，需要定期进行维护和管理工作，以确保网络的稳定运行和安全性。

以下是一些建议：- 定期备份和恢复重要数据；- 更新和升级网络设备的固件和软件；- 监测网络流量和性能，并进行优化；- 定期进行安全漏洞扫描和修复。

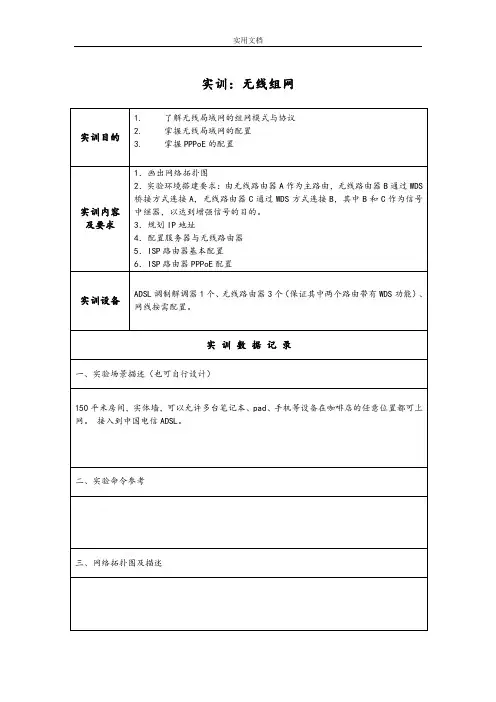

实训：无线组网
无线路由器B作为中心无线路由器，无线路由器A、C与无线路由器B建立WDS连接。

在“无线设置”——“无线安全设置”中设置无线信号加密信息
记录无线路由器B设置后的SSID、信道和加密设置信息，在后续无线路由器A、C的配置中需要应用。

二、无线路由器A设置。

1.修改LAN口IP地址。

在网络参数-LAN口设置中，修改IP地址和B路由器不同（防止IP地址冲突），如19
2.168.1.2，保存，路由器会自动重启。

2.启用WDS功能。

重启完毕后，用更改后的LAN口IP地址重新登陆无线路由器A，在无线设置-基本设置中勾选“开启WDS”。

大家注意这里的SSID跟B路由器的是不一样的，当然也可以设置成相同的，这样你在这三个路由器覆盖范围内可以漫游，也就是说只要你在这个范围内随意一点连上了网，到这个范围内的另一点也能上网,不用重新连接,重新输入SSID 很方便形象的说就是三个路由器组成了一个相同的大网。

3.WDS设置。

点击“扫描”，搜索周围无线信号。

在扫描到的信号列表中选择B路由器SSID号，如下图中TP-LINK_841_B,点击“连接”。

将信道设置成与B路由器信道相同。

设置加密信息和B路由器相同，“保存”。

4.关闭DHCP服务器。

在DHCP服务器中，选择“不启用”，“保存”，重启路由器。

无线路由器A配置完成。

此时无线路由器A与无线路由器B已成功建立WDS。

XXXXXXX职业学院《Linux网络操作系统配置与管理》综合项目实训任务书教务处制《Linux网络操作系统配置与管理》综合项目实训任务书一、项目实训目的通过一个以学校为背景的校园网建设项目的综合实训,使学生在Red Hat Enterprise Linux 7操作系统平台上,掌握服务器的管理与配置技术,学会搭建一个中小型校园网的设计细节和施工流程,为今后架设综合网络平台以及云计算数据中心打下基础。

二、项目实训方式与基本要求1.项目实训前必须仔细阅读《项目施工任务书》,明确实训的目的、要求和任务,制定好上机步骤。

2.每人备用一台笔记本(至少16GB内存容量),独立完成全部项目任务。

3.上机时必须携带本项目实训任务书以及相关的教材资料,以备查阅。

三、项目施工时间和进度安排本项目实训安排在该课程学习的最后两周,每次4小时,共计32学时,进度见表15-4。

表15-4 项目实施进度表实施进度实施内容1 阅读本任务书,把握任务要求、明确实训内容2 搭建实训环境(准备好6台虚拟机及其所需数量的网卡,调试好4台虚拟机交换机)3 部署软路由器,配置所有主机的网络参数,实现4个内部子网及外网的互连互通4 逐台配置其他的功能服务器、完成本地客户机对服务器的访问测试5 进行综合调试和测试6 项目验收及成绩评定7 整理技术文档,并通过网络空间提交《综合项目实训报告书》四、项目规划及施工环境本项目通过1台物理机和VMware Workstation软件,构建了一个具有4个内部子网、一个外部模拟公网、4台虚拟交换机和6台虚拟机的网络,网络拓扑图如图15-2所示。

图15-2 校园网示意图设备及IP地址分配见表15-5。

表15-5 设备及IP地址配置参考表任务1:配置各虚拟机的网络参数和NAT服务,实现内部4个子网和外网的互连互通(1)为虚拟机①和虚拟机③添加所需数量的网卡,并根据表15-5的规划将各网卡连接至相应的虚拟交换机,配置所有虚拟机上各网卡的IP地址等网络参数。

《计算机网络基础》实训指导书实训一：网络基本概念及简单应用一、实训目的1）单机系统软件的安装方法2）网卡设备的驱动程序安装方法3）掌握获取Internet资源的方法，掌握Internet搜索引擎的使用，熟练掌握电子邮件E-mail 的使用二、实训环境1）Windows 操作系统的计算机，具备Internet环境。

2）Win2000、Ghost、网卡驱动程序三、实训步骤1、安装单机系统计算机的主机首先要安装操作系统，Windows 2000系统是一种常用的操作系统之一，由于本实训中需要进行多次反复操作，基于Windows 2000的基本安装大家在计算机组装实训中已经操作过了，这里就不再重复操作，下面着重以磁盘克隆软件Ghost为例来说明系统的还原方法。

（1）GHOST软件介绍：GHOST是著名的硬盘复制与还原的软件，不仅可以进行硬盘对硬盘的克隆，而且可以进行分区到分区的克隆。

菜单介绍：Local本地硬盘间的备份LPT网络硬盘间的备份Option设置(一般不做调整，使用默认值)Quit退出作为单机用户，我们只选择Local，其包括以下几选项：●Disk硬盘操作选项To Disk硬盘对硬盘完全拷贝To Image硬盘内容备份成镜像文件（*.gho）From Image从镜像文件恢复到原来硬盘●Partition硬盘分区操作选项To Partition分区对分区完全拷贝To Image分区内容备份成镜像文件From Image从镜像文件复原到分区check检查功能选项（2）操作步骤（划线部分为键盘输入命令）●进入DOS界面：插入win98启动光盘或软盘，然后重新启动计算机，或重新启动计算机时选择安装win98 dos系统（按F8选择）●运行GHOST软件：C:\>D:D:\>CD \SETUP\GHOSTD:\SETUP\GHOST>GHOST●恢复镜像文件选择Local→Partition→From Image，从镜像文件恢复系统。

2024年大学生网络管理实训总结范文一、实训背景与目的网络管理作为一门计算机专业的核心课程，是为了培养学生在网络环境下进行网络管理和维护的能力。

为了更好地提高学生的实践操作能力和网络管理技术，我校在____年夏季学期组织了大学生网络管理实训课程。

本次实训的目的是通过实践操作，使学生能够熟练掌握网络管理的基本技能，并培养学生的团队合作和问题解决能力。

二、实训内容本次实训的主要内容包括以下几个方面：1.网络拓扑设计：学生根据实际情况，设计了一个包括路由器、交换机和主机等设备的网络拓扑结构，并对其进行布线。

2.网络设备的配置与管理：学生通过实践操作，学习了路由器和交换机等网络设备的配置与管理方法，并对设备进行了初始化设置。

3.网络安全管理：学生学习了网络安全管理的基本原理和方法，掌握了网络防火墙的配置和管理技术，并进行了实践操作。

4.网络性能优化与故障处理：学生学习了网络性能监测与优化的方法，熟悉了网络故障处理的流程和方法，并进行了故障排除的实践操作。

5.项目实践：学生基于已学知识，分成小组进行项目实践，实现一个小型网络的搭建和管理，并撰写了相关文档。

三、实训过程本次实训分为理论学习和实践操作两个阶段，理论学习主要通过课堂教学和自主学习的方式进行，实践操作则在计算机实验室进行。

在理论学习阶段，老师根据教材的内容进行讲解，并结合相关案例进行实例分析。

通过这种方式，学生能够更好地理解和掌握网络管理的基本概念和原理。

并且，老师还鼓励学生进行自主学习，提高他们的学习兴趣和能动性。

在实践操作阶段，学生按照老师的要求，分组进行实践操作。

在实验室里，老师为我们准备了一些实际设备和虚拟设备，供我们进行实践操作。

我们按照实验指导书的要求，对网络设备进行配置和管理，并进行网络安全测试和性能优化。

在实践操作的过程中，我们积极思考和讨论，共同解决遇到的问题，培养了团队合作的能力。

四、实训成果通过本次实训，我取得了以下几方面的成果：1.熟悉了网络管理的基本概念和原理，对网络设备的配置和管理有了较为全面的了解。

一、实训目的网络工程实训旨在通过实践操作，加深学生对网络工程理论知识的理解，培养学生的网络工程技能，提高学生的实际操作能力，为日后的就业和职业发展做好充分准备。

二、实训内容及安排1. 实训内容1）网络拓扑设计与搭建2）网络设备配置与管理3）网络安全与监控4）网络故障排除与维护2. 实训安排第一阶段：网络拓扑设计与搭建第二阶段：网络设备配置与管理第三阶段：网络安全与监控第四阶段：网络故障排除与维护三、实训环境的搭建1. 实训设备1）路由器、交换机、防火墙等网络设备2）服务器、工作站等计算机设备3）网络管理软件、安全监控软件等软件工具2. 实训网络根据实训内容的不同，搭建包括局域网、广域网、云平台等多种网络环境，以满足实训需求。

3. 实训材料网络工程相关的教材、参考书籍、实验指导书等资料，供学生参考和学习。

1. 实践操作通过实验操作，学生可以更加直观地感受到网络工程的实际应用，加深对理论知识的理解。

2. 案例分析结合真实案例，对网络工程中的常见问题进行分析和解决，培养学生的问题解决能力。

3. 团队合作学生分组进行协作实训，锻炼学生的团队合作意识和能力，提高实际操作效率。

五、实训评估与考核1. 实训实验报告学生需对每次实训进行实验报告，详细描述实验过程、结果和心得体会。

2. 实训成绩评定根据实验报告、实训成果和操作技能等方面进行综合评定，考核学生的实训成绩。

3. 实训考试设立实训考试，测试学生对网络工程实际操作的掌握程度。

六、实训效果分析通过网络工程实训，学生可以更直观地了解网络工程的实际应用，提高了对网络工程理论知识的理解和把握。

同时，也培养了学生的网络工程技能，提高了学生的实际操作能力。

这对学生将来的就业和职业发展具有重要意义。

七、实训总结网络工程实训方案应设置合理的实训内容和安排，营造良好的实训环境，采用多种教学方法，建立科学的评估与考核机制，以期取得良好的实训效果。

网络工程实训对学生的综合能力素质和实际应用能力的培养具有重要意义，应得到更多的重视和支持。

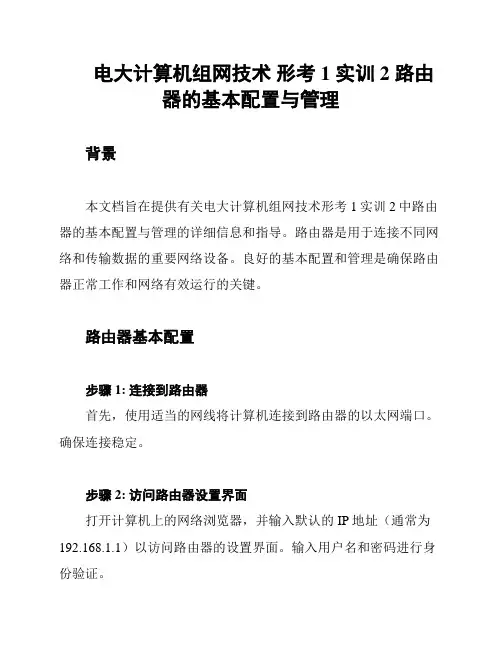

电大计算机组网技术形考1 实训2 路由器的基本配置与管理背景本文档旨在提供有关电大计算机组网技术形考1实训2中路由器的基本配置与管理的详细信息和指导。

路由器是用于连接不同网络和传输数据的重要网络设备。

良好的基本配置和管理是确保路由器正常工作和网络有效运行的关键。

路由器基本配置步骤1: 连接到路由器首先，使用适当的网线将计算机连接到路由器的以太网端口。

确保连接稳定。

步骤2: 访问路由器设置界面打开计算机上的网络浏览器，并输入默认的IP地址（通常为192.168.1.1）以访问路由器的设置界面。

输入用户名和密码进行身份验证。

步骤3: 基本系统设置在路由器设置界面中，找到并点击"System"或"System Settings"选项。

在此部分，您可以更改路由器的主机名、时区和日期等设置。

步骤4: 网络设置在路由器设置界面中，找到并点击"Network"或"Network Settings"选项。

在此部分，您可以配置路由器的IP地址、子网掩码、默认网关等网络相关设置。

步骤5: 网络连接设置根据您的网络类型，选择适当的连接类型，例如ADSL、动态IP或静态IP。

根据提供的网络信息，填写相关设置并保存更改。

步骤6: 无线网络设置如果您的路由器支持无线网络连接，您可以在路由器设置界面中找到并点击"WLAN"或"Wireless"选项。

在此部分，您可以配置无线网络名称（SSID）、加密设置和访问密码等。

步骤7: 管理密码设置为了保护路由器的安全，建议您更改路由器的管理密码。

在路由器设置界面中，找到并点击"Administration"或"Management"选项。

在此部分，您可以更改路由器的登录密码。

路由器基本管理路由器登录在计算机上打开网络浏览器，输入路由器的IP地址，并使用您设置的管理密码登录到路由器设置界面。

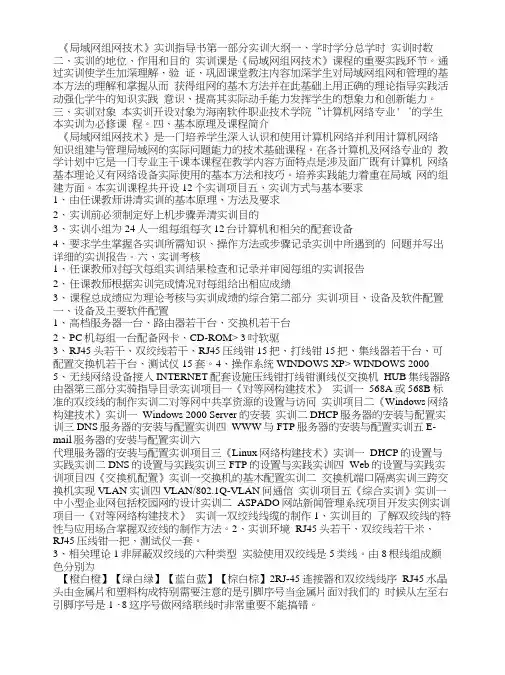

《局域网组网技术》实训指导书第一部分实训大纲一、学时学分总学时实训时数二、实训的地位、作用和目的实训课是《局域网组网技术》课程的重要实践环节。

通过实训使学生加深理解、验证、巩固课堂教注内容加深学生对局域网组网和管理的基本方法的理解和掌握从而获得组网的基木方法并在此基础上用正确的理论指导实践活动强化学牛的知识实践意识、提高其实际动手能力发挥学生的想象力和创新能力。

三、实训对象本实训开设对象为海南软件职业技术学院“计算机网络专业'‘的学生本实训为必修课程。

四、基本原理及课程简介《局域网组网技术》是一门培养学生深入认识和使用计算机网络并利用计算机网络知识组建与管理局域网的实际问题能力的技术基础课程。

在各计算机及网络专业的教学计划中它是一门专业主干课本课程在教学内容方面特点是涉及面广既有计算机网络基本理论又有网络设备实际使用的基本方法和技巧。

培养实践能力着重在局域网的组建方面。

本实训课程共开设12个实训项目五、实训方式与基本要求1、由任课教师讲清实训的基本原理、方法及要求2、实训前必须制定好上机步骤弄清实训目的3、实训小组为24人一组每组每次12台计算机和相关的配套设备4、要求学生掌握各实训所需知识、操作方法或步骤记录实训中所遇到的问题并写岀详细的实训报告。

六、实训考核1、任课教师对每次每组实训结果检查和记录并审阅每组的实训报告2、任课教师根据实训完成情况对每组给出相应成绩3、课程总成绩应为理论考核与实训成绩的综合第二部分实训项目、设备及软件配置一、设备及主要软件配置1、高档服务器一台、路由器若干台、交换机若干台2、P C机每组一台配备网卡、CD-ROM> 3吋软驱3、R J45头若干、双绞线若干、RJ45压线钳15把、打线钳15把、集线器若干台、可配置交换机若干台、测试仪15套。

4、操作系统WINDOWS XP> WINDOWS 20005、无线网络设备接入INTERNET配套设施压线钳打线钳测线仪交换机HUB集线器路由器第三部分实骑指导目录实训项目一《对等网构建技术》实训一568A或568B标准的双绞线的制作实训二对等网中共享资源的设置与访问实训项目二《Windows网络构建技术》实训一Windows 2000 Server的安装实训二DHCP服务器的安装与配置实训三DNS服务器的安装与配置实训四WWW与FTP服务器的安装与配置实训五E-mail服务器的安装与配置实训六代理服务器的安装与配置实训项目三《Linux网络构建技术》实训一DHCP的设置与实践实训二DNS的设置与实践实训三FTP的设置与实践实训四Web的设置与实践实训项目四《交换机配置》实训一交换机的基木配置实训二交换机端口隔离实训三跨交换机实现VLAN实训四VLAN/802.1Q-VLAN间通信实训项目五《综合实训》实训一中小型企业网包括校园网的设计实训二ASPADO网站新闻管理系统项目开发实例实训项目一《对等网络构建技术》实训一双绞线线缆的制作1、实训目的了解双绞线的特性与应用场合掌握双绞线的制作方法。

《网络设备安装与调试》实训指导书河津市职业中学目录实验一实验室设备基本配置使用方法.............. 错误!未定义书签。

实验二交换机端口隔离......................... 错误!未定义书签。

实验三跨交换机实现VLAN ....................... 错误!未定义书签。

实验四路由器静态路由的配置................. 错误!未定义书签。

实验五路由器动态路由协议RIP的配置............. 错误!未定义书签。

实验六路由器动态路由协议OSPF单区域的配置...... 错误!未定义书签。

实验一：实验室设备基本配置使用方法[实验目的] 了解网络实验室布局及网络拓扑图，认识交换机与路由器等网络核心设备的拓扑结构；学习交换机与路由器的初始化配置命令。

[实验内容]（１）RCMS配置使用方法（２）锐捷网络设备基本配置[实验步骤]一、RCMS配置使用方法（1）什么是RCMSRG-RCMS：RACK Control & Management Server，实验室机架控制和管理服务器。

统一管理和控制实验台上的多台网络设备无需拔插控制台线，便可以实现同时管理和控制多台网络设备。

提供“一键清”功能，一键清除实验台上网络设备的配置，方便多次实验Web 图形界面，简单方便（2）RCMS工作原理RCMS实验室管理是基于Reverse Telnet的服务，RGNOS提供基于Reverse Telnet的RCMS实验室管理。

实验室的使用者可以先登录到RCMS上，在RCMS上再反向TELNET到各个网络设备上，这样便可以在PC上多次TELNET的方法，实现同时操作多台网络设备的目的，并且不需要同时对网络设备进行线缆的拔插的目的。

RCMS服务器同时提供一个Web页面来集中控制可使用Reverse Telnet访问的网络设备。

在浏览器的地址栏上，输入RCMS服务器的地址，并且指定访问的端口为8080，则可以访问RCMS主实验台访问地址备注RCMS-1第一组学生只能访问此RCMSRCMS-2第二组学生只能访问此RCMSRCMS-3第三组学生只能访问此RCMS.....在主页上，列出了RCMS上所有的异步线路，及其所连接的网络设备。

一、实训背景随着信息技术的飞速发展，企业对网络的需求越来越高。

为了提高我国企业网络技术水平，培养具备实际操作能力的人才，我校开展了企业网络实训课程。

本次实训旨在让学生了解企业网络的基本架构、设备配置、网络管理等方面知识，提高学生的实际操作能力。

二、实训目标1. 掌握企业网络的基本架构和设备配置方法；2. 熟悉网络设备如路由器、交换机等的使用和配置；3. 了解网络管理的基本方法和技巧；4. 培养学生团队合作精神和沟通能力。

三、实训内容1. 企业网络架构设计：通过分析企业业务需求，设计合理的网络拓扑结构，包括核心层、汇聚层和接入层。

2. 网络设备配置：学习路由器、交换机等设备的配置方法，包括IP地址规划、VLAN划分、路由协议配置等。

3. 网络安全：了解网络安全的基本概念，学习防火墙、入侵检测系统等安全设备的配置和部署。

4. 网络管理：掌握网络监控、故障排查等网络管理技能。

5. 团队合作与沟通：通过小组讨论、项目实施等方式，提高学生的团队合作和沟通能力。

四、实训过程1. 实训前期：教师讲解企业网络基础知识，学生进行自学，为实训做好准备。

2. 实训中期：学生分组，按照实训内容进行实际操作，教师现场指导。

3. 实训后期：学生总结实训经验，撰写实训报告。

五、实训收获1. 知识收获：通过本次实训，我对企业网络有了更深入的了解，掌握了网络设备配置、网络管理等方面的知识。

2. 技能收获：在实训过程中，我学会了如何进行网络架构设计、设备配置、故障排查等实际操作技能。

3. 情感收获：在团队合作过程中，我学会了与他人沟通、协作，提高了自己的沟通能力和团队协作精神。

4. 成长收获：通过本次实训，我认识到自己在理论知识与实践能力方面的不足，明确了今后的学习方向。

六、实训总结本次企业网络实训使我受益匪浅，不仅提高了我的专业技能，还锻炼了我的团队协作和沟通能力。

在今后的学习和工作中，我将继续努力，不断提高自己的综合素质，为我国企业网络事业贡献自己的力量。

单元实训路由器访问与
配置
集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]
实训：路由器访问与配置
步骤及简述：
路由器基本配置（一）：
实验拓补图
1、用标准console线缆连接计算机的串口和路由器的console口，在计算机上启用超级终端，并配置超级终端的参数，使计算机与路由器通过console口建立连接；
2、配置路由器的管理IP地址，并为telnet用户配置用户名和登录口令。

配置计算机的IP地址(与路由器管理IP地址在同一个网段)，通过网线将计算机和路由器相连，通过计算机telnet到路由器上进行查看配置；
3、更改路由器的主机名；
4、擦除配置信息、保存配置信息、显示配置信息；
5、显示当前配置信息；
6、显示历史命令:
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface fa0/0
1
实训成绩：指导教师签名：实训日期：。

信息工程学院实训指导书课程名称：网络设备综合实训实训学时： 1周（26学时）适用专业：计算机网络技术专业承担实验室：网络安全实训室/思科网院实训室一、实训目的和任务1.实训目的本实训指导书是《网络设备综合实训》课程的配套实训指导书，该实训课程是26学时的整周实训，在校内完成，强调采用真实硬件设备进行项目化实训，强化学生的项目实施能力，着重培养学生的思维能力、学习能力和动手能力。

并且通过分组分工的形式来模拟实际的工作环境与场景，让小组成员参与到团队中，培养大家的合作能力、沟通能力以及工作态度和心理素质。

本实训面向网络管理员、系统管理员岗位，从园区网络规划与设计开始，以园区网络的设备综合调试项目为主线，用真实设备搭建双交换核心的模拟园区网络环境，强化学生的真实设备配置经验，完成网络设备基础配置、交换机配置（VLAN、以太网通道、MST、VRRP、DHCP）、路由器配置（静态路由和动态路由、NAPT、路由重分布、策略路由、广域网PPP协议及验证、VPN）和网络设备安全配置（访问控制列表ACL、网络设备的安全防护、网络监控配置）等典型工作任务，实训项目来源于合作企业真实案例，教学过程实施校企双方共同指导，共同考核。

2.企业项目背景和网络环境某著名科技集团公司总部设在北京市，并在广州设有分公司，为了实现快捷的信息交流和资源共享，需要构建一个覆盖集团总部和分公司的网络。

总公司有销售和技术两个部门，分公司设有销售部门，要求总部和分公司的部门既可以快速访问互联网，又可以安全地实现内部网络的通讯。

总公司采用双核心的网络架构，确保集团网络主干的高可用行，同时使用路由器接入互联网。

为了实现快捷的信息传递和公司业务的需求，要求内部两个部门的用户能够安全高效地访问总公司内网服务器群。

同时公司的主页服务器需要在互联网上发布，提供对外的网站平台服务。

方案考虑到未来3-5年的网络发展，注重网络的实用性、经济性、可靠性和可扩展性等特点。

国开电大计算机组网技术实训3-路由器配置概述本文档旨在提供关于国开电大计算机组网技术实训中的路由器配置的指导和说明。

通过正确配置路由器，可以建立网络之间的连接和通信，实现数据的传输和共享。

路由器配置步骤1. 准备工作在开始配置路由器之前，请确保以下准备工作已经完成：- 确定所需的网络拓扑结构和设备数量。

- 根据拓扑结构，选择合适的路由器设备，并准备所需的网络线缆。

- 已经将路由器设备正确连接到计算机或网络设备。

- 获得了路由器的默认用户名和密码。

2. 访问路由器使用计算机通过网线连接到路由器设备，并通过以下步骤访问路由器的管理界面：- 打开Web浏览器，输入路由器的默认IP地址。

- 输入默认的用户名和密码进行登录。

3. 配置基本设置在路由器的管理界面中，进行以下基本设置：- 修改默认的管理员密码，提高安全性。

- 配置路由器的主机名和域名。

- 设置路由器的时钟和时区。

4. 配置接口配置路由器的接口，以便正确连接到其他网络设备：- 配置接口的IP地址和子网掩码。

- 选择合适的接口类型（如以太网、串行接口等）并进行相应配置。

- 确保接口的物理连接正常并且本地网络设备的IP地址与之匹配。

5. 配置路由协议根据所需的网络拓扑和路由策略，配置合适的路由协议：- 选择合适的路由协议（如静态路由、动态路由等）。

- 配置路由协议的相关参数，如路由器的ID、优先级等。

6. 测试和验证在完成路由器配置后，进行以下测试和验证：- 使用其他计算机或网络设备进行网络连通性测试，确保路由器之间可以正常通信。

- 检查路由表和路由协议的配置，确保网络流量可以正确地转发。

总结通过本文档提供的路由器配置步骤，您将能够成功配置国开电大计算机组网技术实训中所需的路由器设备。

根据需要，您可以根据具体情况进行额外的配置和调整，以满足特定的网络要求和策略。

请记住，良好的路由器配置是建立稳定和高效网络通信的重要一步。

参考资料：- 国开电大计算机组网技术教程- 路由器设备制造商提供的文档和指南。

实训：直连两台网络摄像头摘要本文档旨在为实训过程中直连两台网络摄像头的操作提供指导。

通过按照以下步骤进行操作，您将能够成功建立两台网络摄像头之间的直接连接。

步骤1. 设定网络参数：确保两台摄像头都能够在同一个局域网中进行通信。

对于每台摄像头，需要将其IP地址和子网掩码设置为与局域网中的其他设备相符。

2. 连接摄像头：将两台摄像头分别连接到同一个交换机或路由器上。

3. 访问摄像头界面：根据摄像头的说明书，使用计算机上的浏览器访问摄像头的管理界面。

通常，在浏览器的地址栏中输入其中一台摄像头的IP地址即可。

4. 登录摄像头界面：根据摄像头的说明书，使用默认的用户名和密码登录管理界面。

5. 配置摄像头参数：在管理界面中，您可以配置摄像头的各种参数，例如图像质量、分辨率、网络设置等。

请根据您的需求进行相应的配置。

6. 启动直连功能：在摄像头的管理界面中，查找“直连”或“P2P”等选项，并将其启用。

这将允许两台摄像头直接进行通信，而无需通过服务器或其他中间设备。

7. 配置联动功能（可选）：如果您想要对两台摄像头进行联动操作，可以在管理界面中配置相关的设置。

例如，您可以设置一个摄像头探测到移动时，触发另一台摄像头开始录像等。

8. 测试连接：经过上述步骤后，您可以对两台摄像头进行连接测试。

尝试在一台摄像头的管理界面中查看另一台摄像头的图像或视频，确保连接成功。

注意事项- 确保两台摄像头都使用了最新的固件/软件版本。

如果发现有可用的更新，及时进行升级。

- 出于安全考虑，务必修改默认的用户名和密码，并且定期更新密码。

- 在直连模式下，摄像头之间的通信可能会受到局域网的限制。

请确保局域网的防火墙或路由器设置未禁止该功能。

- 如果在直连过程中遇到困难，您可以参考摄像头的说明书或联系厂商的技术支持。

---请根据实际情况和您所使用的摄像头型号，对上述步骤进行适当的调整。

以上提供的是一般性的操作指导，可能会因不同的产品而有所差异。
