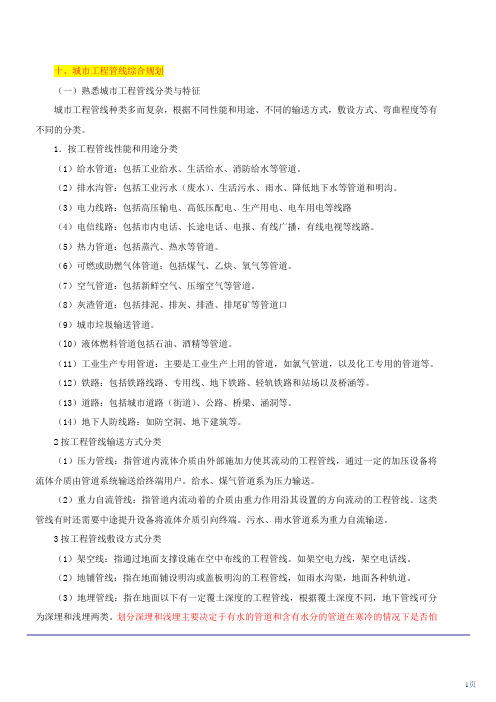

十、城市工程管线综合规划（一）熟悉城市工程管线分类与特征城市工程管线种类多而复杂，根据不同性能和用途、不同的输送方式，敷设方式、弯曲程度等有不同的分类。
1．按工程管线性能和用途分类（1）给水管道：包括工业给水、生活给水、消防给水等管道。
（2）排水沟管：包括工业污水（废水）、生活污水、雨水、降低地下水等管道和明沟。
（3）电力线路：包括高压输电、高低压配电、生产用电、电车用电等线路（4）电信线路：包括市内电话、长途电话、电报、有线广播，有线电视等线路。
（5）热力管道：包括蒸汽、热水等管道。
（6）可燃或助燃气体管道：包括煤气、乙炔、氧气等管道。
（7）空气管道：包括新鲜空气、压缩空气等管道。
（8）灰渣管道：包括排泥、排灰、排渣、排尾矿等管道口（9）城市垃圾输送管道。
（l0）液体燃料管道包括石油、酒精等管道。
（11）工业生产专用管道：主要是工业生产上用的管道，如氯气管道，以及化工专用的管道等。
（12）铁路：包括铁路线路、专用线、地下铁路、轻轨铁路和站场以及桥涵等。
（13）道路：包括城市道路（街道）、公路、桥梁、涵洞等。
（14）地下人防线路：如防空洞、地下建筑等。
2按工程管线输送方式分类（1）压力管线：指管道内流体介质由外部施加力使其流动的工程管线，通过一定的加压设备将流体介质由管道系统输送给终端用户。
给水、煤气管道系为压力输送。
（2）重力自流管线：指管道内流动着的介质由重力作用沿其设置的方向流动的工程管线。
这类管线有时还需要中途提升设备将流体介质引向终端。
污水、雨水管道系为重力自流输送。
3按工程管线敷设方式分类（1）架空线：指通过地面支撑设施在空中布线的工程管线。
如架空电力线，架空电话线。
（2）地铺管线：指在地面铺设明沟或盖板明沟的工程管线，如雨水沟渠，地面各种轨道。
（3）地埋管线：指在地面以下有一定覆土深度的工程管线，根据覆土深度不同，地下管线可分为深埋和浅埋两类。
划分深埋和浅埋主要决定于有水的管道和含有水分的管道在寒冷的情况下是否怕冰冻、土壤冰冻的深度。
（2）排洪沟与截洪沟排洪沟是为了使山洪能顺利排人较大河流或河沟而设置的防洪设施，主要是对原有冲沟的整治，加大其排水断面，理顺沟道线型，使山洪排泄顺畅。
截洪沟是排洪沟的一种特殊形式。
位居山麓或土源坡底的城镇、厂矿区，可在山坡上选择地形平缓，地质条件较好的地带；也可在坡脚下修建截洪沟，拦截地面水，在沟内积蓄或送人附近排洪沟中，以防危及城镇安全。
（3）防洪闸防洪闸指城市防洪工程中的挡洪闸、分洪闸、排洪闸和挡潮闸等。
闸址选择应根据其功能和运用要求，综合考虑地形、地质、水流、泥沙、潮汐、航运、交通、施工和管理等因素比较确定。
闸址应选在水流流态平顺，河床、岸坡稳定的河段；泄洪闸宜选在河段顺直或截弯取直的地点；分洪闸应选在被保护城市上游，河岸基本稳定的弯道凹岸顶点稍偏下游处或直段；挡潮闸宜选在海岸稳定地区，以接近海口为宜。
（4）排涝设施当城市或工矿区所处地势较低，在汛期排水发生困难，以致引起涝灾，可以采取修建排水泵站排水，或者将低洼地填高地面，使水能自由流出。
（三）熟悉城市抗震工程设施的设置要求1．概念（1）地震烈度：所在地区受影响和受破坏程度。
分为12个等级，以6度作为城市设防的分界。
（2）震级：震源放出的能量大小。
5度以上会造成破坏。
2．城市抗震标准我国工程建设从地震基本烈度6度开始设防，抗震设防烈度有队67、8、9、10度五个等级。
6度及6度以下的城市一般为非重点抗震防灾城市。
3．城市抗震设施主要指避震和震时疏散通道及避震疏散场地。
城市避震和震时疏散可分为就地疏散、中程疏散和远程疏散。
城市内抗震疏散通道的宽度不应小于15m；房屋高度低于10m，最小房屋间距为12m；房屋高度10一20m，最小房屋间距为6+0.5h；房屋高度超过20m，最小房屋间距为14十h。
城市设防烈度6、7、8、9度的地区，对应的人均避震疏散面积为1.0m2、1.5m2、2.0m2、2.5m2、（四）掌握城市消防工程设施的设置要求城市消防规划是城市总体规划的重要组成部分，也是城市综合防灾减灾体系规划的基础之一，应与有关规划相衔接；城市消防安全布局和公共消防基础设施建设，应与城市综合防灾减灾系统和市政公用等工程系统的有是施实现资源共享、优化配置。
一级建造师市政工程管理与实务管理部分2012张新天、2012肖国祥、2011陈明精讲知识点汇总WEN魁吐血整理2012年7月20日1K420000 市政公用工程项目施工管理1K420010 市政公用工程施工招标投标管理1K420011掌握市政公用工程施工招标、投标管理要求一、招标投标文件编制原则与依据（一）编制原则（二）招标依据（三）投标依据1．招标商务条款的规定、国家规范标准。
2．招标的技术要求和技术标准规范。
3．工程设计图纸、设计文件及相关资料。
4．招标文件、工程量清单及其补充通知（资料）、答疑纪要，5. 市场价格信息或工程造价管理机构发布的工程造价信息。
二、招标文件主要内容2.招标与评标(1)招标：公开招标(招标公告)或邀请投标；现场踏勘，招标文件澄清(补遗或答疑)；(3)评标：公开或保密评标方式，最低标价法或综合最优标价法等定标原则和办法。
3．资格审查和初步评审：(1)具有独立法人资格，具有所招标工程经验；IS09000质量管理等体系认证要求。
(2)近三年工程业绩，并提供相关证明材料；履约能力（质量、服务）评价意见；最近两（几）年企业经济状况。
(3)注册资本金要求或拥有相应的配套生产设备。
(4)是否接受联合体投标。
(5)投标担保：投标保证金或投标保函方式。
三、投标文件主要内容(一)投标文件组成通常由经济部分、商务部分和技术部分等组成。
1.经济部分主要是投标报价。
3.技术部分包要包括施工方案和施工组织设计及施工组织部署等。
有的工程项目将经济部分与商务部分合并，称为“商务标”。
（二）投标文件应包括主要内容1．商务部分(1)投标函及投标函附录；(2)法定代表人身份证明或附有法定代表人身份证明的授权委托书；(3)联合体协议书；(4)投标保证金；(5)资格审查资料；(6)投标人须知前附表规定的其他材料。
投标人须知前附表规定不接受联合体投标的，或投标人没有组成联合体的，投标文件不包括上述(3)所指的联合体协议书。
第三章城市市政公用设施一、城市给水系统工程规划（一）熟悉城市给水系统工程规划的主要内容：1．总体规划的主要内容（1）确定用水量标准，予测总用水量；（2）选择水源，确定取水方式和位置；（3）确定给水形式，水厂能力和厂址，选择处理工艺；（4）布置管网和设施，估算干管管径；（5）确定水源防护措施。
2．分区规划（1）估算分区用水量；（2）确定供水设施规模；确定主要设施位置和用地；（3）对总规确定的管道走向、位置、线路进行落实或修正补充、估算控制管径；3．详细规划（1）计算用水量，提出水质、水压要求；（2）布置给水设施和管网；（3）计算管径，校核配水管水量水压；（4）选择管材；（5）造价估算。
（二）熟悉城市用水分类1．城市用水分类生活用水生产用水市政用水消防用水2．了解用水量预测与计算方法（1）人均综合指标法：总规用；（2）单位用地指标法：有较好的适应性；城市单位人口综合用水量指标万㎡/万人d 单位建设用地综合用水量指标万㎡/km2d（3）线性回归法；（4）年递增量法；（5）发展增率法：新增用地，近期； （6）分类加和法：工业、万元产值。
（三）熟悉主要给水设施布局规划原则与要求1．水源选择（1）充足水量 地下、泉、河、湖 （2）良好的水质（3）供水方式：集中、分散：（4）近远结合 （5）安全、经济 2．给水设施组成（1）组成：取水、净水、输配水 （2）布置原则：①考虑规划、地形、水资源、用户； ②方案比较、近远结合；③优选水质好、距离近、取水条件好的水源； ④管道采用新材料、新技术； ⑤考虑工业水重复利用； ⑥充分利用现有潜力。
（3）取水工程水源取水构筑物 取水位置：水量充沛、水质好靠近水流 水深≮2.5-3.0(4)设计高水位 百年一迂水源保证率：一般90-97%枯水位90-99%（4）净水工程： 沉淀过滤消毒 软化生活用水除Fe、除F3．给水管网（1）布置形式枝状环状（2）布置原则安全可靠、节约投资。
2.燃气调压站分类(1)调压站按性质分为区域调压站、用户调压站和专用调压站。
区域调压站是指连接压力不同的城市输配管网的调压站;用户调压站主要指与中压或低压管网连接,直接向居民用户供气的调压站;专用调压站指与较高压力管网连接,向用气量较大的工业企业和大型公共建筑供气的调压站。
(2)调压站还可按调节压力范围分为高中压调压站、高低压调压站和中低压调压站。
按建筑形式分为地上调压站、地下调压站和箱式调压站。
调压站自身占地面积很小,只有十几平方米,箱式高压器甚至可以安装在建筑外墙上,但对一般地上调压站和地下调压站来说,应满足一定的安全防护距离要求。
3.调压站布置原则(1)调压站供气半径以0.5km为宜,当用户分布较散或供气区域狭长时,可考虑适当加大供气半径。
(2)调压站应尽量布置在负荷中心。
(3)调压站应避开人流量大的地区,并尽量减少对景观环境的影响。
(4)调压站布局时应保证必要的防护距离。
(三)液化石油气瓶装供应站在条件允许时,液化石油气应尽量实行区域管道供应,输配方式为液化石油气供应基地→气化站(或混气站)→用户。
但在条件不允许的情况下(如居民密集的城市旧区),只能采用液化气的瓶装供应方式,此时需要设置液化石油气的瓶装供应站。
瓶装供应站的主要功能是储存一定数量的空瓶与实瓶,为用户提供换瓶服务。
瓶装供应站主要为居民用户和小型公建服务,供气规模以5000-7000户为宜,一般不超过10000户。
当供应站较多时,几个供应站中可设一管理所(中心站)。
供应站的实瓶储存量一般按计算月平均日销售量的1.5倍计;空瓶储存量按计算月平均日销售量的1倍计;供应站的液化石油气总储量一般不超过10m3o瓶装供应站的站址选址有以下要求:(1)瓶装供应站的站址应选择在供应区域的中心,以便于居民换气。
供应半径一般不宜超过0.5-1.Okm。
与民用建筑保持10m以上的距离。
(2)有便于运瓶汽车出入的道路。
液化石油气瓶装供应站的用地面积一般在500-600m2,而管理所(中心站)面积略大,约为600～700m2.(四)熟悉城市燃气管网规划1．供气管网形式按布局方式供气管网形式分为环状管网和枝状管网系统；按压力等级分为——一级、二级、三级和多级管网系统。
天然气常采用中压一级，煤制气常采用中低压二级系统。
2．布置原则(1)结合城市总体规划和有关专业规划；(2)贯彻远、近结合，以近期为主的方针，规划布线时，应提出分期安排；(3)靠近用户；(4)减少穿越河流、水域、铁路等减少投资；(5)确保供气可靠；(6)应避免与高压电缆平行敷设；(7)满足与其他管线和建筑物、构筑物的安全防护距离。
例题：1.下列工作内容中（A）项不属于城市分区规划中燃气工程规划的内容。
A.选择城市气源种类B.确定燃气输配设施的分布、容量和用地C.确定燃气输配管网的级配等级，布置输配干线管网D.确定燃气输配设施的保护要求2.城市燃气调压站具有(ACB)功能。
(多选)A.调峰B.混合C.加压D.调压3.城市燃气输配管道中的压力达到0．4<P≤0．8(MPa)的是(A)管道A.高压燃气管道B.中压燃气管道AC.低压燃气管道D.中压燃气管道B六、城市供热工程规划(一)熟悉城市供热工程规划的内容深度1．总体规划内容深度(1)预测城市热负荷；(2)选择城市热源和供热方式；(3)确定热源的供热能力、数量和布局；(4)布置城市供热重要设施和供热干线管网。
2．分区规划内容深度(1)估算城市分区的热负荷；(2)布置分区供热设施和供热干管；(3)计算城市供热干管的管径。
3．详细规划内容深度(1)计算规划范围内热负荷；(2)布置供热设施和供热管网；(3)计算供热管道管径；(4)估算规划范围内供热管网造价。
(二)了解热负荷预测1.分类根据用途分为采暖用热、生活热水、生产用热三类；按性质分为民用和工业用热负荷两类；根据用热规律，分为季节性热负荷和全年性热负荷两类。
2．预测方法有两种方法，即计算法与热指标法。
3．供热对象选择“先小后大”、“先集中后分散”，及先满足居民家庭、中小型公共建筑和小型企业用热，先选择布局较集中的用户作为供热对象。
(三)熟悉热源规划l热源热电厂、锅炉房、原子能供热、工业余热废热、地热和城市垃圾燃烧等。
2．选址原则(1)符合城市总体规划要求，靠近热负荷中心；(2)位于主导风下风侧；(3)运输方便，水电供应方便；(4)热电厂需解决排灰条件，出线方便；(5)厂址应占荒地、次地和低产田，不占少占良田；(6)有扩建可能。
(四)熟悉供热管网布置城市供热管网又称为热网，是指由热源向热用户输送和分配供热介质的管线系统。
供热管网主要由热源至热力站(在三联供系统中是冷暖站)和热力站(制冷站)至用户之间的管道、管道附件(分段阀、补偿器、放气阀、排水阀等)和管道支座组成。
管网系统要保证可靠地供给各类用户具有正常压力、温度和足够数量的供热和供冷介质(蒸汽、热水或冷水),满足用户的需要。
1.城市供热管网的形制供热管网可根据不同原理进行分类。
根据热源与管网之间的关系,热网可分为区域式和统一式两类。
根据输送介质的不同,热网可分为蒸汽管网、热水管网和混合式管网三种。
按平面布置类型,热网可分为校状管网和环状管网。
根据用户对介质的使用情况,热网可分为开式和闭式两种。
从热源到热力点(或制冷站)间的管网,称之为一级管网;而从热力点(制冷站)至用户间的管网,称为二级管网。
一般说来,对于一级管网,往往采用闭式、双管或多管制的蒸汽管网;而对于二级管网,则要根据用户的要求确定。
2.城市供热管网布置（1）供热管网的平面布置原则1)主要干管应该靠近大型用户和热负荷集中的地区,避免长距离穿越没有热负荷的地段。
2)供热管道要尽量避开主要交通干道和繁华的街道,以免给施工和运行管理带来困难。
3)供热管道通常敷设在道路的一边,或者是敷设在人行道下面,在敷设引入管时,则不可避免地要横穿干道,但要减少敷设这种横穿街道的引入管,应尽可能使相邻的建筑物的供热管道相互连接。
对于有很厚的混凝土层的现代新式路面,应采用在街坊内敷设管线的方法。
4)供热管道穿越河流或大型渠道时,可随桥架设或单独设置管桥,也可采用虹吸管由河底(或渠底)通过。
具体采用何种方式应与城市规划等部门协商并根据市容、经济等条件统一考虑后确定。
3.城市供热管网敷设供热管网的敷设方式有架空敷设和地下敷设两类。
1.架空敷设架空敷设是将供热管道设在地面上的独立支架或带绷梁和架及建筑物的墙壁上。
架空敷设不受地下水位的影响,运行时维修检查方便。
同时,只有支承结构基础的土方工程,施工土方量小。
因此,它是一种比较经济的敷设方式。
其缺点是占地面积较大、管道热损失大、在某些场合不够美观。
架空敷设方式一般适用于地下水位较高,年降雨量较大,地质土为湿陷性黄土或腐蚀性土壤,或地下敷设时需进行大量土石方工程的地区。
在市区范围内,架空敷设多用于工厂区内部或对市容要求不同的地段。
在厂区内,架空管道应尽量利用建筑物的外墙或其他永久性的构筑物。
在地震活动区,应采用独立支架或地沟敷设方式比较可靠。
2.地下敷设在城市中,由于市容或其他地面的要求不能采用架空敷设时,或在厂区内架空敷设困难时,就需要采用地下敷设。
地下敷设分为有沟和无沟两种敷设方式。
有沟敷设又分为通行地沟、半通行地沟和不通行地沟三种。
例题：1.城市供热管网地沟底应具有不小于（)％0的坡度。
A.10；B.8；C.4；D.2【参考答案】D【解答】由于地沟经常处于较高的温度下，时间一久，防水层容易产生裂缝，因此，沟底应不小于2％0的坡度，以便将渗人地沟中的水集中在检查井的集水坑内，用泵或自流排人附近的下水道。
.2.城市供热管网的二级管网采用的管网为(E)形式。
A.闭式B.双管C.多管制D.开式E根据用户要求确定3．规划供热管网采用地沟敷设时，地沟的埋深不少于（）。
A.0.3m；B.0.5m；C.0.5~1.0m；D.12~1.6m【参考答案】C【解答】一般地沟管线敷设深度最好浅一些，减少土方量。
为了避免地沟盖受汽车振动荷重的直接压力，地沟的埋深自地面到沟盖顶面不少于0.5一1.0m。
七、城市通信工程规划(一)熟悉邮政系统工程规划1.邮政需求量预测邮政需求量预测通常采用发展态势延伸法、单因子相关系数法、综合因子相关系数法等方法。
2.邮政设施布置(1)标准：根据人口密度程度和地理条件所确定的不同的服务人口数、服务半径、业务收入三项基本要素确定。
(2)邮政局所选址应设在闹市区、居民集聚区、文化游览区、公共活动场所等交通便利，并符合城市规划要求。
(3)邮政通信枢纽选址应在火车站一侧，靠近火车站台；方便的接发邮件的邮运通道和汽车通道；方便的供电、水、热的条件；并符合城市规划要求。
（二）熟悉电信设施布置1．城市电话局所选址环境安全，服务方便，技术合理和经济实用。
2．线路布置规划合理确定线路路由和线路容量是电话线路规划的两个重要因素，线路路由应直达，距离为佳，便捷而且架设方便，干扰小，安全性高。
3．移动电话网规划采用大、中、小区制式。
大区服务半径30～60km，容量100万户；小区服务半径1．5—15km，用户容量小，一般几十户到几百，多达几千户。
4．微波通信规划微波通信路由走向应成折线，路径夹角宜为钝角。
在传输方向的进场区内，天线口面的锥体张角20度，前方净空距离为天线口面直径的10倍范围内，无树木、房屋和其他障碍物。
（三）熟悉有线电视广播线路规划1.有线电视、广播线路由规划(1)有线电视、广播线路应短直,少穿越道路,便于施工及维护;(2)线路应避开易使线路损伤的场区,减少与其他管线等障碍物交叉跨越;(3)线路应避开有线电视、有线广播系统元关的地区,以及规划未定的地域。
2.有线电视、广播线路敷设(1)有线电视、广播线路路由上有通讯光缆,且技术经济条件许可,经与通讯部门商议同意,利用光缆一部分作有线电视、有线广播线路;(2)电视电缆、广播电缆线路路由上如有通信管道,可利用管道敷设电视电缆、广播电缆,但不宜和通信电缆共管孔敷设;(3)电视电缆、广播电缆线路路由上如有电力、仪表管线等综合隧道,可利用隧道敷设电视电缆、广播电缆;(4)电视电缆、广播电缆线路路由上有架空通信电线,可同杆架设;(5)电视电缆、广播电缆线路投线有建筑物可供使用,可采用墙壁电缆;(6)对电视电缆、广播线路有安全隐蔽要求时,可采用埋地电缆线路;(7)电视电缆、广播电缆在易受外界损伤的路段,穿越障碍较多而不适合直线敷设的路段,宜采用穿管敷设;(8)新建筑物内敷设电视电缆、广播线路宜采用暗线方式。
例题：1.城市电话局的出局屯缆的线对数(指音兹电缆)平均为(B)对。
A.600----1200B.1200----1800C.1800----2400D.2400----30002.电话管道与房屋建筑红线(或基础)的最小距离为(C)A.0．5B.1．0C.1．5D.2。
