触摸屏行业来料检验标准

文件修订纪录一,目的:1.1,制定10.1英寸~15.6英寸四线电阻式触摸屏检验标准.1.2,规范化四线电阻式触摸屏的检验程序.二,适用范围：2.1,适用于四线电阻式触摸屏原材料验收标准.2.2,适用于四线电阻式触摸屏生产线QC检测验收标准.2.3,适用于四线电阻式触摸屏QA成品出货验收标准三,定义：3.1,缺陷定义3.1.1,致命缺陷（Critical）: 是指样品对人身安全会造成伤害威胁或者存在的安全隐患和触犯当地或者国家法律法规的不良事项，简记为C3.1.2,严重缺陷（Major）：是指被测样品失去功能或者功能未符合产品特性的或外观边缘严重影响视觉导致客户降低购买欲望的但不造成人身安全威胁、不触犯国家法律或者地方法规且容易被使用者发现的不良类别；简记为MAJ3.1.3, 轻微缺陷（Minor）：是指被样品没有以上所描述现象，且不良现象不易被使用者发现的的不良类别。

简记为Min3.2, 术语解析3.2.1，透光率: 透过透明或半透明体的光通量与其入射光通量的百分率.3.2.2，操作力度: 指动作在触摸屏表面的力度.3.2.3触摸屏电阻(P-P): 是指同层ITO X+,X- P-P电阻和同层ITO Y+,Y- 的P-P的电阻值.3.2.4失真度: 是指显示屏通过触摸屏后的色彩以及图像的失真程度.四,检验条件:4.1,检视距离/视角: 人眼垂直于触摸屏距离30厘米, 视角范围:45~135度.4.2,光线强度要求: 800~1000Lux4.3,检验员视力要求: 不允许有色盲,色弱,视力1.0(高括矫正视力)以上.五,检验计划除非特别指定,抽样计划按照AQLII, Maj=0.65, Min=1.0,CR=0,基于《MIL- STD-105E》六,功能检验方法及接受标准操作力度测试使用测试笔作用于触摸屏表面,测试区域会被选择.50~150g使用R0.8的硅胶测试笔.同层ITO膜回路电阻测量X+/X- Y+/Y- 组织参考规格书七,缺陷等级判定标准类别检验项目缺陷描述缺陷判定标准CRI MAJ MIN外观部分脏污表面不允许有脏污X可视区黑点/杂色点D≤0.1mm (30cm处，人眼隐约可见)，N≤2,且距离>15mmX D≤0.1mm (30cm处，人眼清晰可见)，N≤2,且距离>15mmXD≤0.2mm (50cm处，人眼清晰可见)，N≤2,且距离>15mmXD≤0.2mm (50cm处，人眼清晰可见)，N>2,且距离>15mmX可视区划线W≤0.02mm, (可忽略)续下表接上表触摸屏端子匹拔出力度＜0.5KG X 配力度显示失真透过触摸屏,显示屏视觉失真X 八, 触摸缺陷附图.触摸偏位.——完——。

触摸屏检验作业指导书1、目的为确保本公司IQC检验员对触摸屏来料有明确的检验依据及判断基准，而制定本标准。

2、范围适用于本司所有外购触摸屏的来料检验。

3.职责3.1本标准由质量部IQC组制定，经部门主管/经理核准后交文控发行。

3.2所制定之规格及标准如有修改时，须经原制订部门同意后方可修改。

3.3所有触摸屏经供应商送于来司，IQC均需按此标准检验。

4、抽样水准4.1所有物料均按照GB/T 2828.1-2003 逐步检验抽样计划进行抽样检验。

4.2判定标准：AQL取值AQL:CR=0 MA=0.4 MI=1.04.3 当一个产品含有两个或以上缺点时，以较严重之缺点为判定。

5、检测条件视力：具有正常视力 1.0---1.2视力和色感。

照度：正常日光灯，室内无日光时用40W日光灯或60W普通灯泡的照度为标准。

目测距离：眼睛距离产品30--40CM为准。

观察时间：<10秒 (每个可见平面需要3秒)。

检验时必须戴无尘手指套。

6、试验标准6.1试验目的：检测触摸屏的环境适应性及可靠性。

6.2适用范围：适用于所使用的触摸屏。

6.3环境条件：环境温度：150C -350C 环境相对湿度:45%-75%。

6.4试验仪器和设备：恒温恒湿箱、硬度测试夹具、触摸屏测试夹具、数字万用表、触摸屏手写笔、电子称、法码、按键寿命试验机、静压力测试仪6.5静压力测试6.5.1 单体静压力测试6.5.1.1试验准备外观、功能均测试合格的触摸屏单体，测试前装于专用压力架上,并将顶力器测试头换为塑胶头。

6.5.1.2试验参数和位置G ≥10Kg T = 3 S 位置：中间位。

6.5.2 成品机静压力测试6.5.2.1样本准备每5批来料均需从检验合格的触摸屏中随机抽取2PCS待做试验。

外观、功能均测试合格的成品裸机，并将顶力器测试头换为塑胶头。

6.5.2.2试验参数和位置① LCD显示区：G ≥10Kg T = 3 S 位置：中间位。

检 验标 准（适用于3.5-5.5寸）编 制:审 核: 批 准: 总 页 数:客户签核： 日 期：盖 章没有盖章无效本标准自2015年10月06日颁布， 自2015年10月06日实施1.0 目的为了最大程度的满足客户需求，特制定本产品（TOUCH PANEL）的出货检验标准。

2.0适用范围本标准适用于电容式触摸屏成品检验。

3.0 检验依据3.1 本规范3.2 客户要求事项3.3 设计图纸3.4 样本认可书3.5 限度样品3.6 AQL：MIL-STD-105E ⅡCR:0 MAJ:0.40 MIN:1.04.0检验环境4.1 照度: 850±150 LUX日光灯4.2 温度: 23±2℃(常温)4.3 湿度: 50 ± 10% RH4.4 洁净度：10000级5.0检验方法及条件:5.1在规定的检验环境中进行检验.5.2检验人员眼睛视力在0.8及以上健康成人,检测时眼睛距TP 25cm～30cm,并且在产品下方加以黑色的纸板作为衬托背影,每片产品外观检验时间不超过5～10秒钟.5.3检验时必须戴无尘手指套.5.4检验视角：反射光6.0定义:6.1点线缺陷（凹凸点、气泡、污点、划伤、毛发）若缺陷长为宽的2.5倍以上,则视为划痕和线状缺陷,点大小D计算: (X+Y)/2=点大小。

7.0产品区域划分：8.0 3.5-5.5寸外观检验标准:N O 检验项目检验标准备注长宽允许个数1划伤(Minor)/W＜0.03mm不计两条划伤线距离＞20mm（指无感划伤）A区可接受划伤1条，B区可接受2条，检验按照此标准。

L＜3mm0.03mm＜W≤0.05mm≦2/0.05mm＜W不接收2点状异物D=(X+Y)/2(Minor)D＜0.10mm不计点与点距离＞20mmA区可接受1个，B区可接受2个，检验按照此标准。

0.10mm≤D≤0.20mm≤3D＞0.20mm不接收3气泡0.05mm≤D≤0.15mm允许2个A区可接受气泡1个，B区可接受气泡2个，检验按照此标准。

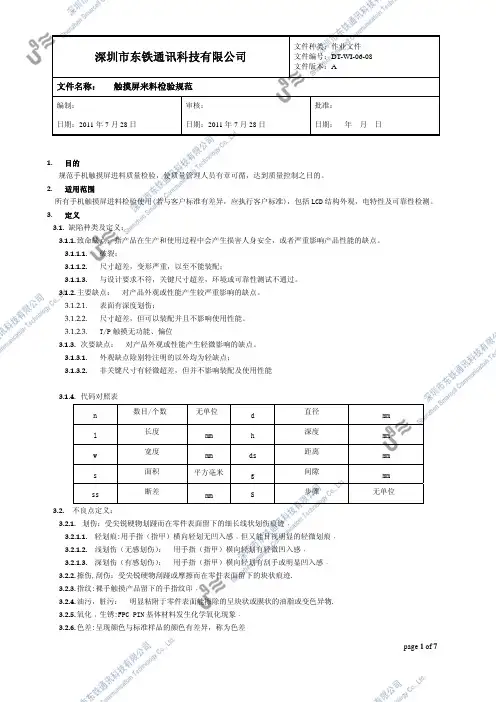

电容式触摸屏检验标准1.0目的1.1为确保产品来料品质，符合检验标准且有据可依。

1.2详细说明检验内容及标准。

1.3规定LCD的相关外观及性能方面的不良点及制定结果。

2.0范围适用于本公司手机部所有4.0寸电容式触摸屏检验标准3.0职责研发部及品质部负责标准的制订和确认4.0编写依据下列文件中的条款通过本技术要求的引用而成为本要求的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本要求，然而，鼓励根据本要求达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本要求。

GB/T 191-2008《包装储运图示标志》GB/T 17626.2-2006《电磁兼容试验和测量技术静电放电抗扰度试验》GB/T 2829-2002《周期检验计数抽样程序及表（适用于对过程稳定性的检验）》GB2828-1987《逐批检查计数抽样程序及抽样表（适用于连续批的检查）》GB/T 6388-1986《运输包装收发货标志》GB/T 14436-1993《工业产品保证文件总则》Q/ZX M 12.001.5-2009《手机镜片测试规范》Q/ZX M 12.001-2002《手机结构件外观检查及测试规范》《P727D40 WCDMAGSM（GPRS）双模数字移动电话机 LCD 组件技术要求》《P727D40 电容式触摸屏技术要求》6.0 Electrical Characteristics (Ta＝25℃) 电气参数8．0 Reliabilit y 信赖性9．0. Touch panel description 触摸屏功能描述9．1touch panel drawing 外形 图See appendix 参考附图9．2 Touch panel pin assignment 引脚定义10.1 Inspection Conditions 检验条件 a) 照明：100W 冷白荧光灯，光源距被测物500mm ～550mm ，照度为600～800Lux ； b) 距离：人眼与被测物表面的距离为300mm ～350mm ； c) 位 置 ：检 视 面 与 桌面 成45° ， 上 下 左右 各 转 动90° (保 证 各 个 面的 缺 陷均 能被 看到)；d) 时间：每片检查时间不超过12S （如12S 内检查不出来的缺陷可接受）。

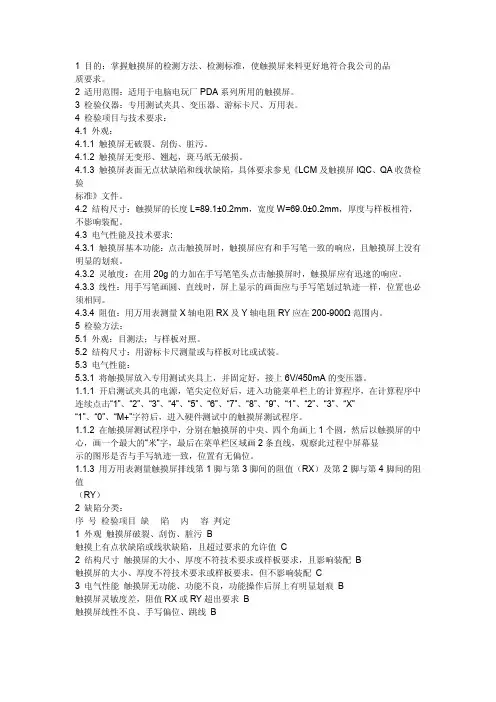

1 目的：掌握触摸屏的检测方法、检测标准，使触摸屏来料更好地符合我公司的品质要求。

2 适用范围：适用于电脑电玩厂PDA系列所用的触摸屏。

3 检验仪器：专用测试夹具、变压器、游标卡尺、万用表。

4 检验项目与技术要求：4.1 外观：4.1.1 触摸屏无破裂、刮伤、脏污。

4.1.2 触摸屏无变形、翘起，斑马纸无破损。

4.1.3 触摸屏表面无点状缺陷和线状缺陷，具体要求参见《LCM及触摸屏IQC、QA收货检验标准》文件。

4.2 结构尺寸：触摸屏的长度L=89.1±0.2mm，宽度W=69.0±0.2mm，厚度与样板相符，不影响装配。

4.3 电气性能及技术要求:4.3.1 触摸屏基本功能：点击触摸屏时，触摸屏应有和手写笔一致的响应，且触摸屏上没有明显的划痕。

4.3.2 灵敏度：在用20g的力加在手写笔笔头点击触摸屏时，触摸屏应有迅速的响应。

4.3.3 线性：用手写笔画圆、直线时，屏上显示的画面应与手写笔划过轨迹一样，位置也必须相同。

4.3.4 阻值：用万用表测量X轴电阻RX及Y轴电阻RY应在200-900Ω范围内。

5 检验方法：5.1 外观：目测法；与样板对照。

5.2 结构尺寸：用游标卡尺测量或与样板对比或试装。

5.3 电气性能：5.3.1 将触摸屏放入专用测试夹具上，并固定好，接上6V/450mA的变压器。

1.1.1 开启测试夹具的电源，笔尖定位好后，进入功能菜单栏上的计算程序，在计算程序中连续点击“1”、“2”、“3”、“4”、“5”、“6”、“7”、“8”、“9”、“1”、“2”、“3”、“X”“1”、“0”、“M+”字符后，进入硬件测试中的触摸屏测试程序。

1.1.2 在触摸屏测试程序中，分别在触摸屏的中央、四个角画上1个圆，然后以触摸屏的中心，画一个最大的“米”字，最后在菜单栏区域画2条直线，观察此过程中屏幕显示的图形是否与手写轨迹一致，位置有无偏位。

1.1.3 用万用表测量触摸屏排线第1脚与第3脚间的阻值（RX）及第2脚与第4脚间的阻值（RY）2 缺陷分类：序号检验项目缺陷内容判定1 外观触摸屏破裂、刮伤、脏污B触摸上有点状缺陷或线状缺陷，且超过要求的允许值C2 结构尺寸触摸屏的大小、厚度不符技术要求或样板要求，且影响装配B触摸屏的大小、厚度不符技术要求或样板要求，但不影响装配C3 电气性能触摸屏无功能、功能不良，功能操作后屏上有明显划痕B触摸屏灵敏度差，阻值RX或RY超出要求B触摸屏线性不良、手写偏位、跳线B3 抽样方案：检验项目抽样方案检查水平判别水平AQL值RQL值判定数组5.1，5.3 GB2828-87正常检查一次抽样方案II B=0.4C=1.55.2 GB2829-87一次抽样判别水平II II B=15 n=10，Ac=0，Re=1 C=30 n=10，Ac=1，Re=2。

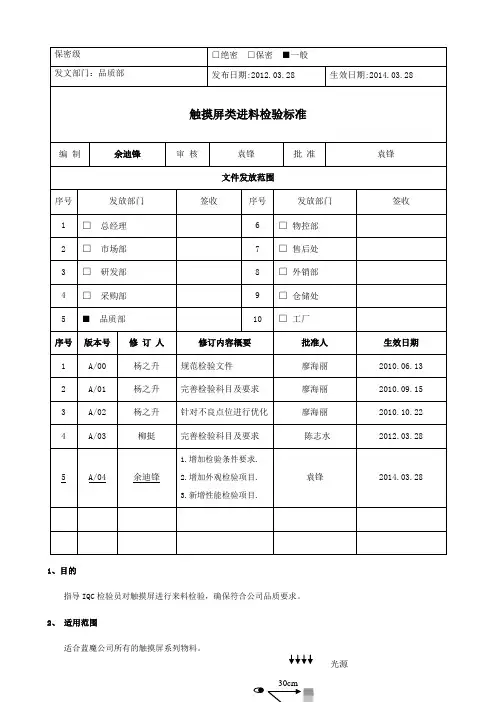

1、目的指导IQC检验员对触摸屏进行来料检验，确保符合公司品质要求。

2、适用范围适合蓝魔公司所有的触摸屏系列物料。

光源3、检验条件与环境要求温度：25+/-5℃湿度：50-70%RH照度:800LUX-1300LUX 检验视角：洁净度： 10000级以下3.1检验人员眼睛视力在1.0及以上健康成人，在产品下方加以黑色的纸板作为衬托背影，每片产品外观检验时间5～10秒钟。

3.2检验时必须戴无尘手套.4、抽样检验水准4.1 致命缺陷（CRI）：导致客人生命﹑财产受到明显或者潜在伤害的危险；4.2 严重缺陷（MAJ）：导致产品失效或严重降低产品使用功能，或者产品缺陷不会降低产品使用功能,但客人不可接受的缺陷；4.3 轻微缺陷（MIN）：对产品使用功能无影响，属制造不精细的缺陷。

5、检测设备、工具游标卡尺、菲林、塞尺、钳剪、直尺、卷尺、钢球、3H/7H铅笔、放大镜等6、检验项目及标准:6.1 产品表面等级定义6.2 包装检验1、Φ≤0.10mm不计，但不允许多点相连密集2、0.10mm＜Φ≤0.20mm, n≤23、0.20mm＜Φ≤0.25mm, n≤14、Φ＞0.25mm, n≤0任两点距离需大于10mm。

(带颜色的点不允许)不允许6.4 性能检验注意事项：1、部分镜片为玻璃制品，因为玻璃的边、角是锐利的，在装配触摸面板时多注意请戴手套作业。

2、对于触摸屏，在检验时不要用尖锐的物品、不要猛烈敲击。

3、表面清洁时请使用干的柔性布，或浸泡过中性清洁液拧干的布或沾有少量酒精的柔性布。

4、保存时，请勿重叠放置，特别是请勿用重物压本产品。

5、以上缺陷率的总和必须在当批供货的5%以内。

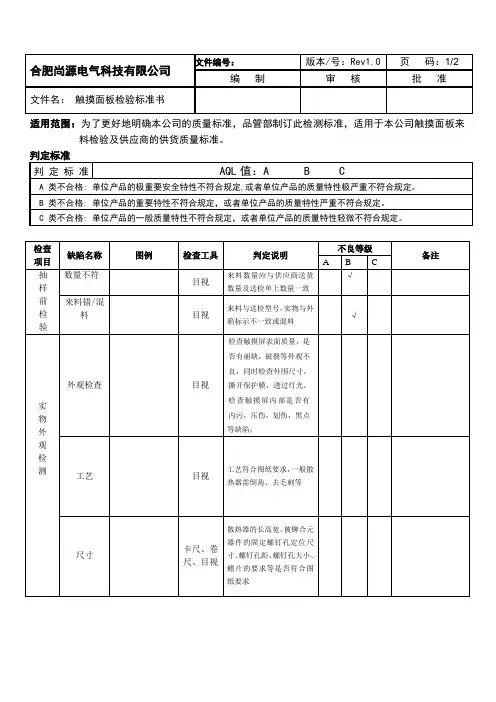

触摸屏检查标准————————————————————————————————作者：————————————————————————————————日期：1.0目的：明确触摸屏来料检查方法与可接受标准,以更好的控制来料品质,满足生产和顾客的要求.2. 0 适用范围：适用于各供应商的触摸屏来料检查.3.0缺陷定义：重缺陷:将使产品部分或全部丧失功能的缺陷.轻缺陷:有缺陷,但不导致功能不良或丧失.拉力极限值:F=0.45kgf/cm×FPC邦定宽度(当F PC邦定宽度小于1厘米时，拉力极限值为0.45kgf)4.0检查内容：4.1非VA区VA区AA 区4.2.检查办法：45º4.3检查方法：4.3.1在日光灯（40W）下，检查触摸屏表面质量，是否有崩缺，破裂等外观不良，同时检查外围尺寸，撕开保护膜，透过灯光，检查触摸屏内部是否有内污，压伤，划伤，黑点等缺陷。

其中对于表面零星可搽除的污点，不列入不良。

4.3.2对于中心对称丝印图案，要求两边图案边缘到玻璃边缘的距离差小于0.3MM.（图纸注明）4.3.3在检查台面上铺上黑色热压纸，检查触摸屏是否有白点等缺陷。

4.3.4 在专用测试绝缘电阻的设备上检查触摸屏的绝缘电阻，测量点到边距离1.0---1.2mm。

4.3.5在专用测试仪器上检查触摸屏的线性度。

测量点到边距离1.0-1.2mm。

4.4检查内容及标准项目判定标准缺陷分类视区无断笔，漏笔，串笔，无反应，笔漂等不良重黑/白点缺陷，点状异物尺寸ф（mm）ф30mm 范围允许缺陷数据轻VA 区VA 区以外ф≤0.15忽略（不允许串点）不限0.15＜ф≤0.21φ＞0.20备注：1. 不允许串点2. ф=（长边+短边）/23. 在黑色热压纸上看得见的污点及在 40W 的灯光下检查到的污点4. 点状异物只允许为绝缘物质黑/白线缺陷，线状异物长度 L（mm）宽度 W(mm)允许缺陷数据轻VA 区VA 区以外不限≤0.01不限不限L ≤2.00.01＜W ≤0.032L ≤1.00.03＜W ≤0.051备注：1、宽度 W 超过 0.05mm 的作为点缺陷处理L2、状异物只允许为绝缘物质划伤划痕长L（mm）宽W(mm)允许缺陷数据触摸区非触摸区L≤5W≤0.02不限不限L≤5W≤0.042轻玻璃缺陷边破碎边破裂：指发生在T/P边缘，在不影响功能结构情况下X：边缘线宽度Y：边缘线长度Z：边缘线厚度T：底玻璃厚度轻角破碎轻裂纹裂纹（可能延伸），不允许重牛顿环类别允许缺陷数据图片说明规律性Ｓ牛顿环>= 1/9ＳTP不允许Ｓ牛顿环＜ 1/9ＳTP且点亮后,不影响文字及直线失真允许非规律性Ｓ牛顿环>= 1/６ＳTP 不允许Ｓ牛顿环＜ 1/6ＳTP且点亮后,不影响文字及直线失真允许备注：1、Ｓ牛顿环：牛顿环面积2、ＳTP：ＴＰ的ＶＡ面积3、不论牛顿环面积大小，点亮背光后,造成文字失真或直线变形,均不允许轻绝缘阻抗X，Y两极的绝缘阻抗必须大于20M欧（DC25V）重线性度线性度必须≤1.5%重菲林片拱由品质部定样板为准,FPC偏位检查内容允许缺陷数据FPC金手指露出盒外不允许FPC金手指与银走线偏位左右允许偏差小于0.3mmITO FILM与ITO GLAS偏位检查内容允许缺陷数据ITO FILM与ITO GLASH偏位菲林不允许超出玻璃边漂移检查内容允许缺陷数据划写”我”字写A个字，只允许出现B个漂移点击点击C下，只允许出现D漂移PVC（PET）检查内容允许缺陷数据图案字体和图案清晰,字体干版以不影响字体完整性为标准,字体渗透以不影响字体辩认为标准,字体无明显变粗粗变细(偏细或偏粗按小于±0.2mm控制)现象.毛刺1.边缘下料凹凸不平或亮边不允许;2.可视区内毛刺批锋长度或直径≤0.2mm,每处距离>10mm,不超过2处.组合精度按图纸偏差（如图纸没注明的按±0.2mm控制）粘胶质量1.离形纸易撕开;2.粘胶平整材料与客户确认样品一致颜色与客户确认样品颜色接近，以限度样品为准。

触摸屏行业来料检验标准1.目的确保公司进厂原材料质量符合相关工艺标准要求。

2．适用范围本标准适用于我司进厂原材料的例行检验。

3．参考文件无4．定义无5．职责5.1 IQC: 负责所有来料的检验。

6．程序6.1若无特殊指定，进厂物料抽检均依据《MIL-STD-105E》正常检查一次抽样方案执行。

6.2 对个别我公司暂不能检验的项目，通过以下方式进行验证：A. 将供应商的出厂质量报告单与本《来料检验标准》进行对照，与本标准相符合的，视同合格可以使用，反之不能使用。

B. 经过对供应商质量保证体系进行考察，认为质量体系完善的、可提供产品检验单的、曾长期与我公司合作良好的、未对我公司产品质量形成影响的产品，可视为合格，予以免检。

6.3电子组件、包装由品管部抽检，化工原材料由工程部协助品管部抽检。

对新供应商提供的物料由工程部确认，并建立来料检验标准。

6.4本标准未将生产原料以外的材料和物品列入，生产原料以外的材料和物品由需要部门确定和验收。

6.5 检验抽样标准6.5.1. ITO FILM检验项目品质要求测试仪检验方法备注外观保护膜保护膜粘合无明显气泡，在导电面，易撕开，保护膜应无灰尘，颗粒目测卷料拉开0.5m左右目测.在40W日光灯下检查折伤压痕，整卷ITO膜不允许有效印刷部位有折伤，凹坑，边缘折伤不能向内超过10mm目测卷料拉开0.5m左右目测.在40W日光灯下检查点状缺陷d=(W+L)/2d≤0.03mm不计0.03mm＜d≤0.2mm最多4个/平方英尺d＞0.2mm不允许目测在台灯下检查包括黑点、白点、凹坑、颗粒划伤W≤0.01mm不计0.01＜W≤0.05mm长≤5mm/平方英尺2处W＞0.05m不允许模拟屏导电面不允许有任何刮伤，若有划伤，按1~2mm/平方英尺2处判定目测在台灯下检查（适用于数字屏ITO膜）掉ITO膜d=(W+L)/2d≤0.03mm不计0.03mm＜d≤0.2mm最多4个/平方英尺d＞0.2mm不允许目测在台灯下检查污迹不允许用一般清洗剂除不去的污迹存在目测在台灯下检查尺寸长、宽尺寸与规格所示,正公尺可接受,负公差允许-2mm,厚度与规格所示<±5%直尺卡尺正常测量ITO附着力不允许ITO膜脱落（与周边未做检验的ITO膜对比）TS-2型自动精密玻璃切割机上目测用百格刮刀以45°角在ITO膜上划 #字格，再用3M600测试胶带来回拉扯3次。

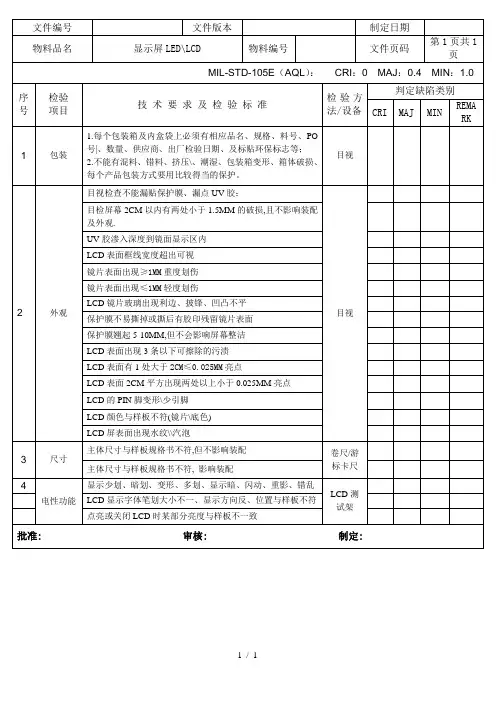

P10T触摸屏检验规范1、目的：建立起触摸屏（LCD/LED panel）通用检验标准，确保产品及材料品质。

2、适用范围：本标准适用于由创智成制造触摸屏笔记本电脑检验过程。

3、定义：4、权责：QE制订并修改此QII，其余制造，品管等相关部门按此标准检验并执行，若有必要，QE当及时修正本标准。

5、引用文件：《HSD101PFW3-D00-C10 Condition Approvial Sheet for Chinachip》6、程序内容：6.1检验/测试环境:室内温度：25℃±5℃；照明条件：正常照明度（光度400~800Lux 之正下方1m 处）入射角度45°；目视条件：双眼裸视1.0 以上，无近视、远视、散光、花眼、色盲、色弱等视觉缺陷，并熟悉本检验标准；位置：整机：产品放置检验者正前面的30cm距离处,检验者于产品成45度；Panel: 产品放置检验者正前面的30cm距离处,检验者与Panel 平面成90±30度；扫描时间：10秒/次/面。

6.2抽样计划及检验流程:采用MIL-STD-105E单次抽样减量标准.AQL for Base Unit6.3名词解释和定义：6.3.1 LCD：液晶显示屏，每像素（Pixel）包含R、G、B(sub-pixel)三个点(dot) ；6.3.2 点：即dot 又称为sub-pixel，有红、绿、蓝（简称R、G、B）三种颜色，从左至右连续的R、G、B 3 个点组成一个“像素”；6.3.3 亮点：在黑色画面下任何一个点(dot/Sub-pixel) 长亮都称为一个亮点；6.3.4 暗点：在白色画面或其他非黑色画面下任何一个Sub-pixel 不发光均称为一个暗点；6.3.5 两点连续：6.3.6三点及三点以上连续(水平方向-Horizontal): 以亮点图例为例子来表述水平方向和垂直方向的三点及三点以上连续6.3.7偏色：6.3.8 扭曲、水波纹6.3.9 扩散、边界不清6.4. 外观检查：6.4.1 尺寸与规格书相符，与塑胶件实装无放不进或间隙过大等不良，表面无脏污；6.4.2 贴合屏不显示区域（黑边）标准为0.2mm-1.0mm,超出此标准均属不良6.4.3 LCD显示屏及触摸面板表面不应有腐蚀及碎裂，涂覆层应均匀，无凝结、脱落、龟裂及磨损现象；有关次要缺陷定义如下表,其余类型缺陷均判为主要缺点：项目不良现象描述缺点定义污（白/黑）点、异物圆形，直径≤0.15mm,不计0.15mm<直径≤0.3mm,数量≤4个MIN 线形，明显的，0.3mm≤长度≤0.7mm，宽度≤0.1mm;数量≤3个不明显的，0.3mm≤长度≤1.5mm，0.1<宽度≤0.5mm;数量≤3个MIN凹痕、气泡圆形，直径≤0.15mm ；不计0.15mm≤直径≤0.3mm; 数量≤2个MIN刮伤、擦痕有感：不允许无感：长度≤5.0mm，宽度≤0.2mm; 数量≤4个MIN6.5电性能检查LCD显示屏测试程序依次出现如下画面：全红、全绿、全蓝、全白、全灰、全黑，眼睛与LCD显示屏距离30cm，目视5sec后开始检查。

乂Hs惠州兴浩盛电子科技有限公司【触摸屏检验标准】编制部门：品质部文件编号：XHS-WI-QA-018-A版本：A日期：2016.12.17编制：刘双萍审核：程董辉核准:1光照强度：40瓦（800-1200lux）白色荧光灯。

2:员工视力：大于1.03:检验视距：30厘米，用黑色热压纸垫底，温度：20-26E，湿度：50-60%RH, 检验时间：正反面3-5S，侧面1-3S。

检验视角：（图示）二：区域定义：（如图示）A区：视窗中心B区：除去A区以外的视窗区域摄像孔A区（视窗中心1/2）B区三：外观和结构：外观尺寸和结构参考工程图纸。

四：检测标准：1）：视窗检验注释：W:宽度，L:长度，D:直径，N:数量，E:距离检查项目划伤、纤维毛W=宽度，L=长度检测标准判定尺寸（英寸）A区B区W 0.01，L @Omm 4<D<17 不聚集，忽略不计0.01<W < 003mm,L ^3.0mmD ^4N=0 N <4<D<7 N <1 N <，E>30mm7VD K10.1 N <2，E>30mm N <3，E>30mm10.1 v*17 N <3，E>30mm N <4，E>30mm0.03 <W < 0.05mm,L ^B.0mmD ^4N=0 N <4<D<7 N=0 N <，E>30mm7<D<10.1 N <1 N <，E>30mm10.1 v*17 N <2，E>30mm N <3，E>30mmW>0.05mm 4<D<10.1 拒收视窗刮伤不可为亮白状，接收4条异常缺陷，超岀数量拒收杂质/黑&白点D< 005mm 不聚集，忽略不计0.05 mm<<0 .1mmD <4 N <1 N <2 ,，E>30mm4<D<7 N <1 N <3，E>30mm7<D<10.1 N <2，E>30mm 不聚集，忽略不计10.1 <D< 17 N <3，E>30mm 不聚集，忽略不计0.1 mm<<0 .15mmD <4 N=0 N <4<D<7 N <1 N <，E>30mm7<D<10.1 N <1 N <3，E>30mm10.1 <D< 17 N <2，E>30mm N <4，E>30mm0.15mm <D< 0.25mmD <4 N=0 N <4<D<7 N=0 N <7<D<10.1 N=0 N <，E>30mm10.1 <D< 17 N <1 N <3，E>30mm0.25mm <D< 0.3mmD <4 N=0 N=04<D<7 N=0 N=02）:功能片崩边，崩角检验标准:3）面板，油墨印刷检验检测标准1.参考工程规格书量测面板长，宽，厚尺寸。

1、目的指导IQC检验员对触摸屏进行来料检验，确保符合公司品质要求。

2、适用范围适合蓝魔公司所有的触摸屏系列物料。

3、检验条件与环境要求温度：25+/-5℃湿度：50-70%RH照度:800LUX-1300LUX 检验视角：洁净度： 10000级以下3.1检验人员眼睛视力在1.0及以上健康成人，在产品下方加以黑色的纸板作为衬托背影，每片产品外观检验时间5～10秒钟。

3.2检验时必须戴无尘手套.4、抽样检验水准4.1 致命缺陷（CRI）：导致客人生命﹑财产受到明显或者潜在伤害的危险；4.2 严重缺陷（MAJ）：导致产品失效或严重降低产品使用功能，或者产品缺陷不会降低产品使用功能,但客人不可接受的缺陷；4.3 轻微缺陷（MIN）：对产品使用功能无影响，属制造不精细的缺陷。

5、检测设备、工具游标卡尺、菲林、塞尺、钳剪、直尺、卷尺、钢球、3H/7H铅笔、放大镜等6、检验项目及标准:6.1 产品表面等级定义90 ˚30cm光源45˚6.2 包装检验检验项目检验内容及标准检验方法及工具缺陷判定CRI MAJ MIN外箱包装包装方式与要求相符，无破损及脏污。

目测●料号、品名、规格、标识与要求相符。

目测●不得出现混装，短装。

目测●有镜片生产厂家QC PASS 贴纸和出货检验报告。

目测●检验项目检验内容及标准检验方法及工具缺陷判定CRI MAJ MIN对签样要求与样品承书要求相符合。

在日光灯下距待测物30± 5cm目视●产品日期物料本体必须标注生产日期的信息,且物料的生产日期与检验日期不允许超过1个月●颜色比较1、参照样品色差，目视明显不允许。

●2、参照样品有轻微色差，目视不明显。

●3、色差不允许超过上下限度色板。

●FPC 1、FPC无断裂、破损、引出排线整齐。

在日光灯下距待测物30± 5cm目视●2、金手指表面无氧化、脱落、无异物、脏污等。

●3、上锡良好、无浸锡、连锡不良。

●4.IC、连接器及其电子器件型号规格按《图纸》要求，打键不得打反，不能折伤，折痕，缺口，严重毛边及毛刺。

※※目录 Index ※※序号 Item 内容 Contents 页 Page1 目的 22 适用范围 23 参考文件 24 测试设备 25 部门职责 26 抽检方法及计划2-37 测试要求3-58 制作方法1 目的规范对TP厂生产的TP产品，执行必要的可靠性试验，监控工艺和品质的稳定性，及时发现品质缺陷重点改善，以满足客户和设计对产品品质的要求。

2 适用范围3 参考文件3.1 国际电工委员会IEC60068-2环境试验及中华人民共和国国家标准GB/T2423《电工电子产品环境试验》系列标准；3.2 本公司产品设计规范及客户对产品的规格要求等相关文件；3.3 客户有特殊试验或测试要求时，先选用客户测试标准，但如客户标准严酷等级低于此标准，则依此标准执行。

4 测试设备试验设备：高温试验箱、低温试验箱、冷热冲击箱、恒温恒湿箱、跌落试验机、振动试验机、表面静压试验机、打点机、划线机、铅笔硬度计等。

6 抽检方法及计划6.1 抽检对象:TP生产车间生产计划内，以工艺生产或出货的TP产品。

6.2 抽检计划:6.1.1 样品阶段：6.1.1.1 每款型号必须进行7.1必行试验项目的测试（不包括包装震动试验项目）以及7.2选行项目中的高温保存(240H)、低温保存(240H)、高温高湿保存(240H)试验；6.1.1.2 每款每次抽样数量：44PCS（不包括相关工程师特殊要求的测试项目数量）；6.1.2 试产阶段：6.1.2.1 每款型号必须进行7.1必行试验项目的测试（不包括包装震动试验项目）以及7.2选行项目中的高温保存(240H)、低温保存(240H)、高温高湿保存(240H)试验；6.1.2.2 每款抽样数量：44PCS（不包括相关工程师特殊要求的测试项目数量）；6.1.3 量产阶段：6.1.3.1 每款型号首次量产批次的产品必须进行7.1必行试验项目的测试。

测试后，高温保存（120H）、低温保存（120H）、高温高湿保存（120H）的产品若为良品，可继续7.2选行项目中的高温保存(240H)、低温保存(240H)、高温高湿保存(240H)试验；若产品所用材料与其它已测试过的产品相同（不论型号），就不必安排每个产品型号都做7.1必行试验项目中的打点试验、表面硬度试验，只需要每周安排一次即可（需要出货的产品必须进行7.1必行试验项目中的包装震动试验)；6.1.3.2 持续例行抽检本型号的其它批次的产品只需进行7.1必行试验项目中的高温保存(120H)、低温保存(120H)、高温高湿保存(120H)、冷热冲击试验。
