电动执行机构及手操器使用

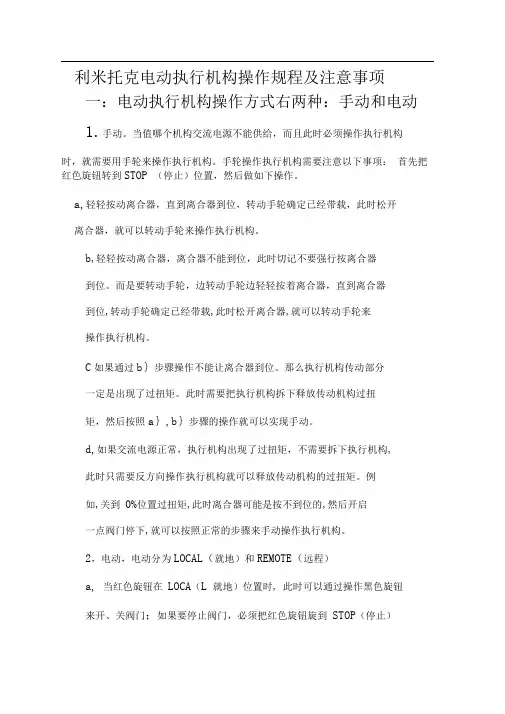

利米托克电动执行机构操作规程及注意事项一：电动执行机构操作方式右两种：手动和电动1.手动。

当值哪个机构交流电源不能供给，而且此时必须操作执行机构时，就需要用手轮来操作执行机构。

手轮操作执行机构需要注意以下事项：首先把红色旋钮转到STOP （停止）位置，然后做如下操作。

a,轻轻按动离合器，直到离合器到位，转动手轮确定已经带载，此时松开离合器，就可以转动手轮来操作执行机构。

b,轻轻按动离合器，离合器不能到位，此时切记不要强行按离合器到位。

而是要转动手轮，边转动手轮边轻轻按着离合器，直到离合器到位,转动手轮确定已经带载,此时松开离合器,就可以转动手轮来操作执行机构。

C如果通过b｝步骤操作不能让离合器到位。

那么执行机构传动部分一定是出现了过扭矩。

此时需要把执行机构拆下释放传动机构过扭矩，然后按照a｝,b｝步骤的操作就可以实现手动。

d,如果交流电源正常，执行机构出现了过扭矩，不需要拆下执行机构,此时只需要反方向操作执行机构就可以释放传动机构的过扭矩。

例如,关到0%位置过扭矩,此时离合器可能是按不到位的,然后开启一点阀门停下,就可以按照正常的步骤来手动操作执行机构。

2，电动，电动分为LOCAL（就地）和REMOTE（远程）a, 当红色旋钮在LOCA（L 就地）位置时, 此时可以通过操作黑色旋钮来开、关阀门；如果要停止阀门，必须把红色旋钮旋到STOP（停止）位置。

当红色旋钮在LOCAL （就地）位置时，REMOTE （远程）即DCS 不能对执行机构进行任何操作。

b,当红色旋钮在 REMOTE （远程）位置时，此时只能通过 DCS 来操作执行机构。

如果阀门是开关阀，通过DCS 只能把阀门开到位或者关到位;如果阀门有其他规定，需要在中间某个位置停，那么可以通过DCS 给停命令。

例如泵的出口有特别规定，在起泵前必须让阀门停在 10%的开度位置。

同样当红色旋钮在REMOTE （远程）位置时，在现场，通过旋转黑色旋钮不能对执行机构进行任何操作。

利米托克电动执行机构操作规程及注意事项 The manuscript was revised on the evening of 2021利米托克电动执行机构操作规程及注意事项一：电动执行机构操作方式右两种：手动和电动1.手动。

当值哪个机构交流电源不能供给，而且此时必须操作执行机构时，就需要用手轮来操作执行机构。

手轮操作执行机构需要注意以下事项：首先把红色旋钮转到STOP（停止）位置，然后做如下操作。

a,轻轻按动离合器，直到离合器到位，转动手轮确定已经带载，此时松开离合器，就可以转动手轮来操作执行机构。

b，轻轻按动离合器，离合器不能到位，此时切记不要强行按离合器到位。

而是要转动手轮，边转动手轮边轻轻按着离合器，直到离合器到位，转动手轮确定已经带载，此时松开离合器，就可以转动手轮来操作执行机构。

c，如果通过b}步骤操作不能让离合器到位。

那么执行机构传动部分一定是出现了过扭矩。

此时需要把执行机构拆下释放传动机构过扭矩，然后按照a},b}步骤的操作就可以实现手动。

d,如果交流电源正常，执行机构出现了过扭矩，不需要拆下执行机构，此时只需要反方向操作执行机构就可以释放传动机构的过扭矩。

例如，关到0%位置过扭矩，此时离合器可能是按不到位的，然后开启一点阀门停下，就可以按照正常的步骤来手动操作执行机构。

2，电动，电动分为LOCAL（就地）和REMOTE（远程）a, 当红色旋钮在LOCAL（就地）位置时，此时可以通过操作黑色旋钮来开、关阀门;如果要停止阀门，必须把红色旋钮旋到STOP（停止）位置。

当红色旋钮在LOCAL（就地）位置时，REMOTE（远程）即DCS不能对执行机构进行任何操作。

b, 当红色旋钮在REMOTE（远程）位置时，此时只能通过DCS来操作执行机构。

如果阀门是开关阀，通过DCS只能把阀门开到位或者关到位;如果阀门有其他规定，需要在中间某个位置停，那么可以通过DCS给停命令。

例如泵的出口有特别规定，在起泵前必须让阀门停在10%的开度位置。

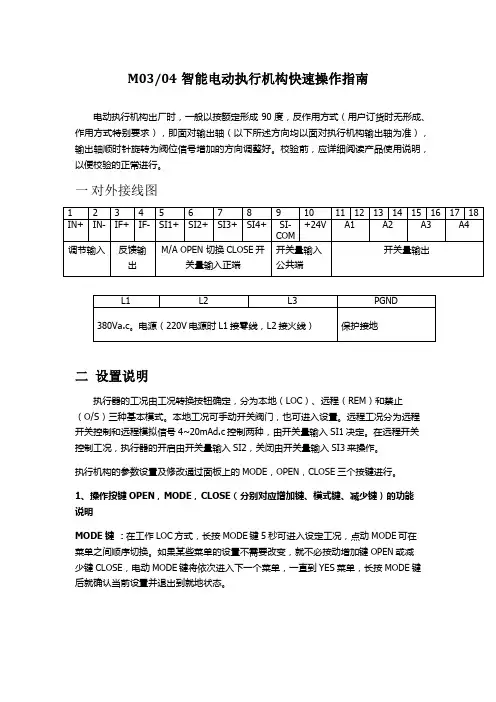

M03/04智能电动执行机构快速操作指南电动执行机构出厂时，一般以按额定形成90度，反作用方式（用户订货时无形成、作用方式特别要求），即面对输出轴（以下所述方向均以面对执行机构输出轴为准），输出轴顺时针旋转为阀位信号增加的方向调整好。

校验前，应详细阅读产品使用说明，以便校验的正常进行。

一对外接线图二设置说明执行器的工况由工况转换按钮确定，分为本地（LOC）、远程（REM）和禁止（O/S）三种基本模式。

本地工况可手动开关阀门，也可进入设置。

远程工况分为远程开关控制和远程模拟信号4~20mAd.c控制两种，由开关量输入SI1决定。

在远程开关控制工况，执行器的开启由开关量输入SI2，关闭由开关量输入SI3来操作。

执行机构的参数设置及修改通过面板上的MODE，OPEN，CLOSE三个按键进行。

1、操作按键OPEN，MODE，CLOSE（分别对应增加键、模式键、减少键）的功能说明MODE键：在工作LOC方式，长按MODE键5秒可进入设定工况，点动MODE可在菜单之间顺序切换。

如果某些菜单的设置不需要改变，就不必按动增加键OPEN或减少键CLOSE，电动MODE键将依次进入下一个菜单，一直到YES菜单，长按MODE键后就确认当前设置并退出到就地状态。

2、显示信息的规定左边指示灯分别显示执行器的远程、本地、设置、报警4种工况。

上排数码管一般显示阀位开度信号，在设定工况或故障时也可以显示菜单或故障报警信息。

瞎拍数码管一般显示调节信号，在设定工况或故障时也可显示菜单或故障报警信息。

当出现故障时，显示器上报警指示灯亮，有关故障信息需要进入查看故障信息菜单浏览。

显示的工况、故障信息及其含义详见说明书。

三安装说明如果不需要改变执行机构出厂设置的作用方式，安装时应将执行机构操作至CLOSE位置，再与调节机构的机械零位对准联结，如果需要改变作用方式，即输出轴逆时针旋转为开阀的方向时，则在安装时应将执行机构操作至OPEN位置，再与调节机构的机械零位对准联结。

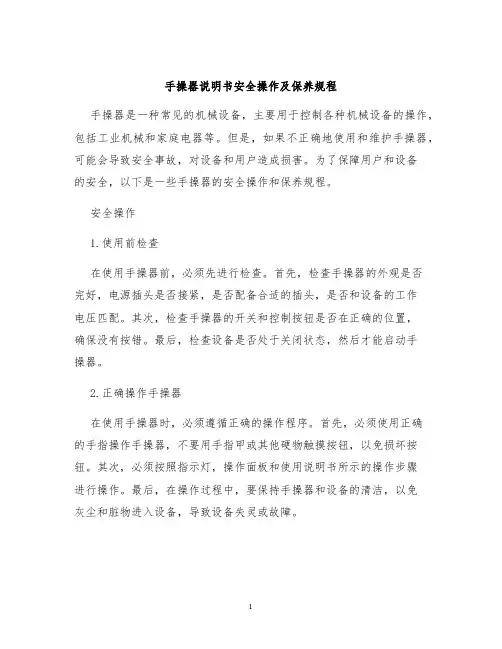

手操器说明书安全操作及保养规程手操器是一种常见的机械设备，主要用于控制各种机械设备的操作，包括工业机械和家庭电器等。

但是，如果不正确地使用和维护手操器，可能会导致安全事故，对设备和用户造成损害。

为了保障用户和设备的安全，以下是一些手操器的安全操作和保养规程。

安全操作1.使用前检查在使用手操器前，必须先进行检查。

首先，检查手操器的外观是否完好，电源插头是否接紧，是否配备合适的插头，是否和设备的工作电压匹配。

其次，检查手操器的开关和控制按钮是否在正确的位置，确保没有按错。

最后，检查设备是否处于关闭状态，然后才能启动手操器。

2.正确操作手操器在使用手操器时，必须遵循正确的操作程序。

首先，必须使用正确的手指操作手操器，不要用手指甲或其他硬物触摸按钮，以免损坏按钮。

其次，必须按照指示灯，操作面板和使用说明书所示的操作步骤进行操作。

最后，在操作过程中，要保持手操器和设备的清洁，以免灰尘和脏物进入设备，导致设备失灵或故障。

3.避免过度使用手操器是一种精密的机械设备，不能长时间过度使用，应该定期休息，以保持其性能和寿命。

在使用手操器时，要避免长时间按住按钮或开关，还要避免频繁启动和停止设备。

在持续使用一段时间后，手操器和设备应该进行休息和冷却，以免过度使用导致设备过热或故障。

4.注意安全距离在使用手操器时，需要保持安全距离，以避免设备损坏或人身伤害。

一般来说，需要保持手操器和设备之间的足够距离，以免手操器触碰到设备的其他部位，导致设备故障或损坏。

如果手操器损坏或出现故障，需要立即停止使用，并联系相关人员修理或更换。

保养规程1.每天清洁手操器是一种易于污染的设备，因此必须每天进行清洁。

在清洁手操器之前，必须先切断电源，并用软布擦拭手操器的表面和按钮，以去除灰尘和污渍。

特别要注意的是，不要使用任何碱性清洁剂或带有酒精的溶剂，以避免对手操器产生腐蚀和损坏。

2.定期检查手操器是一种易损的设备，需经常进行检查和维护。

在检查手操器时，需要注意以下几点：首先，检查手操器的电源和线路是否正常；其次，检查电线的接线是否牢固，并注意电线是否出现磨损或割裂现象；最后，检查按钮的感度和响应时间是否正常。

电动执行器使用说明书-CAL-FENGHAI.-(YICAI)-Company One1
DF-A-I电动执行器使用说明
简介：DF-A-I型电动执行器是配用调节阀及电动开闭件的执行机构，通过90度的转角行程达到自动开启、关闭调节阀门，它具有电动与手动切换、远近距离操作功能、造型美观调节性能好、反馈信号准确、安装方便等优点，能适用于我们的开度大小，风机连锁温度控制等配套使用。

安装与调试：
外形尺寸：155*85*70
连接轴轴高阀体上面（装夹子85mm，不装夹子65mm），然后将执行器设置在关闭终点拧紧螺丝及定位螺钉即可，执行器的运转方向为逆时针关，顺时针开（如有特殊要求订货时说明）。

调试时如被执行件到达终点机构才能停止，应松开坚固螺丝，使其运转在终点再重新坚固。

技术参数：电源 AC220V50Hz功耗7W环境温度-10+50度
AC24V 控制阀门面积≤1㎡，工作制度50%
DC24V 力矩16Nm 运行时间50S（0-90℃）
2。

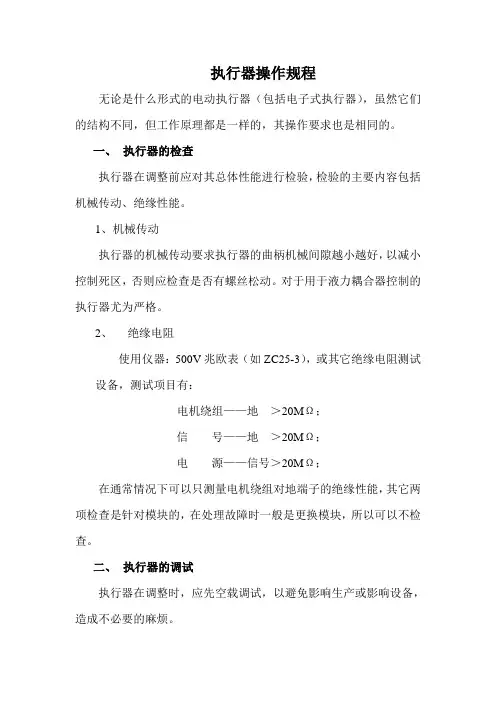

执行器操作规程无论是什么形式的电动执行器（包括电子式执行器），虽然它们的结构不同，但工作原理都是一样的，其操作要求也是相同的。

一、执行器的检查执行器在调整前应对其总体性能进行检验，检验的主要内容包括机械传动、绝缘性能。

1、机械传动执行器的机械传动要求执行器的曲柄机械间隙越小越好，以减小控制死区，否则应检查是否有螺丝松动。

对于用于液力耦合器控制的执行器尤为严格。

2、绝缘电阻使用仪器：500V兆欧表（如ZC25-3），或其它绝缘电阻测试设备，测试项目有：电机绕组——地＞20MΩ；信号——地＞20MΩ；电源——信号＞20MΩ；在通常情况下可以只测量电机绕组对地端子的绝缘性能，其它两项检查是针对模块的，在处理故障时一般是更换模块，所以可以不检查。

二、执行器的调试执行器在调整时，应先空载调试，以避免影响生产或影响设备，造成不必要的麻烦。

通电调整时，应先接通输入信号，再接通电源，如较长时间切断输入信号时应同时切断220V电源。

1、零位调整和行程调整调整时应先进行零位调整，然后进行行程调整。

因为零位调整时将会同时改变行程，而行程调整时，不会改变以调整好的“零位”。

具体调整方法以生产厂家的调试说明书为准。

在调整过程中，应注意观察执行器的动作应均匀、连续、制动灵敏稳定，电机不应有明显的温升，同时测量反馈信号与控制信号是否一致2、灵敏度和回差的调整零位和行程调整准确后，就需调整灵敏度。

由于电子元件本身固有的性能差异，使控制模块的输出总是存在着不对称性。

正因为如此，我们在调整灵敏度时应综合考虑，以获得较为平衡的灵敏度。

调整方法是：输入信号由小增大到一常用位置值（如30%），待执行器停稳后，再缓慢增加输入信号，等执行器刚刚动作时，此时的输入信号变化量即为灵敏度；为确定此数值的准确性，可继续缓慢增加输入信号，等执行器刚刚动作，可多次取值求平均；然后将输入信号由大缓慢减小，当执行器开始动作时，此数值为执行器的回差；继续缓慢减小，待执行器动作时，此输入信号的变化量为执行器的反向灵敏度。

电动执行器说明书电动执行器说明书1. 引言本说明书旨在为用户提供有关电动执行器的详尽信息和操作指南。

电动执行器是一种用电力驱动的装置，用于控制阀门、活塞和其他机械部件的运动。

本说明书将介绍电动执行器的主要部件、工作原理、安装和调试步骤以及日常维护方法等内容。

2. 电动执行器的主要部件电动执行器一般由以下主要部件组成：2.1 电机电动执行器的电机通常采用交流电机或直流电机，用于提供动力。

电机的类型和规格会根据具体执行器的用途和要求而不同。

2.2 驱动装置驱动装置将电机的转动运动转化为阀门、活塞等机械部件的线性运动。

常见的驱动装置有螺杆、齿轮和链条传动等。

2.3 控制单元控制单元是电动执行器的核心部件，负责接收信号并控制电机的运动。

控制单元通常由微处理器、传感器和电路板等组成。

2.4 机械部件机械部件包括执行器壳体、阀门驱动装置、连接杆等。

这些部件的类型和结构会根据具体的应用场景而有所不同。

3. 电动执行器的工作原理电动执行器的工作原理可以概括为以下几个步骤：1. 接收信号：控制单元接收来自外部的控制信号，例如开关、按钮或自动控制系统发送的指令。

2. 分析信号：控制单元将接收到的信号进行解析和处理，确定需要执行的操作。

3. 驱动操作部件：根据信号的解析结果，控制单元通过驱动装置将电机的转动运动转化为机械部件的运动。

4. 完成动作：机械部件根据驱动装置的运动产生相应的动作，例如打开或关闭阀门，推动活塞等。

4. 安装和调试步骤4.1 安装在安装电动执行器之前，请按照以下步骤进行操作：1. 确保安装场所符合要求：检查安装位置是否满足电动执行器的尺寸和重量要求，以及环境温度和湿度的限制。

2. 安装电动执行器：将电动执行器固定在预留的位置上，使用螺栓或支架等适当的固定装置进行固定。

3. 连接电源和信号线：根据电动执行器的电气布置图，正确连接电源和信号线。

4.2 调试在安装完成后，按照以下步骤进行电动执行器的调试：1. 检查接线：仔细检查电动执行器的接线是否正确，确保电源和信号线连接良好且无误。

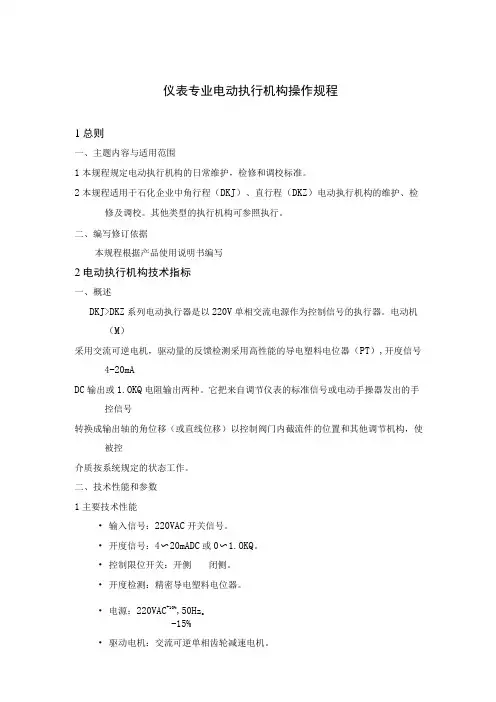

仪表专业电动执行机构操作规程1总则一、主题内容与适用范围1本规程规定电动执行机构的日常维护，检修和调校标准。

2本规程适用于石化企业中角行程（DKJ）、直行程（DKZ）电动执行机构的维护、检修及调校。

其他类型的执行机构可参照执行。

二、编写修订依据本规程根据产品使用说明书编写2电动执行机构技术指标一、概述DKJ>DKZ系列电动执行器是以220V单相交流电源作为控制信号的执行器。

电动机（M）采用交流可逆电机，驱动量的反馈检测采用高性能的导电塑料电位器（PT）,开度信号4-20mADC输出或1.OKQ电阻输出两种。

它把来自调节仪表的标准信号或电动手操器发出的手控信号转换成输出轴的角位移（或直线位移）以控制阀门内截流件的位置和其他调节机构，使被控介质按系统规定的状态工作。

二、技术性能和参数1主要技术性能•输入信号：220VAC开关信号。

•开度信号：4〜20mADC或0〜1.OKQ。

•控制限位开关：开侧闭侧。

•开度检测：精密导电塑料电位器。

•电源：220VAC+10%,50Hz o-15%•驱动电机：交流可逆单相齿轮减速电机。

2主要技术参数•输出力矩：250Nm(DKJ-3100),600Nm(DKJ-4100)0•输出轴每转时间:40-100s(DKJ)O•输出轴有效转角：90o(DKJ)0•输出轴推力:4000N(DKZ-3100),6400N(DKZ-4100)。

•全行程时间：8〜50s(DHZ)0•死区：≤300μAo•阻尼特性：出轴振荡《三次“半周期”摆动。

•基本误差：土1.5机•反应时间：≤1.so•使用环境温度：TO〜50℃。

3电动执行器的检修动作频繁的执行机构每运行一年半应大修一次，或与生产装置大修同步进行。

一、检修1电动机及制动装置(1)外观检查及清洁(2)检查电机各线圈导线间及其与机壳的绝缘电阻。

(3)测量线圈直流电组。

(4)清洗检修电机轴承，加优质润滑油。

(5)检查转子、定子及线圈。

AUMA电动执行机构操作手册多转式电动执行机构是一种性能比较稳定的机电一体化装置。

如果按照以下的要求正常操作，可以避免对设备造成意外的损坏。

1.运输和保存¾在阀门运往安装现场的过程中，必须有适当的包装。

¾严禁用将起重链条或起重钩安装在阀门手轮上作为阀门的起重部位。

¾阀门必须室内保存且通风良好，干燥。

¾将阀门保存在货架上或木制框架上以避免潮气对阀门造成损坏。

¾必须将阀门遮盖起来，以防止阀门受到灰尘、杂物的污染。

¾对暴露在外面的部分，必须采取措施，防止腐蚀。

2.使用条件AUMA多转式执行机构可以正在以下条件下正常使用：型号最低温度（℃）最高温度（℃）型号最低温度（℃）最高温度（℃）SA(标准) -25 80 SAR -25 60开关型的电动执行机构SA系列设计的主要目的是为了使阀门能够快速关闭（按照VDE0530）。

3. 阀门和齿轮箱的安装阀门和齿轮箱的安装和控制箱可以在任何位置安装。

¾检查减速箱的输出法兰是否和阀门及齿轮箱的法兰相配。

注意：安装时必须保证法兰上的连接螺栓的安装轻松、自如。

¾输出连接口为A型：插口的螺纹必须和阀杆螺纹相配。

¾如果在定货是没有注明螺母的方向，在供货时只提供没有打孔或没有攻丝的螺母。

阀杆螺母的安装见13所述。

¾对于型号为B1，B2，B3的输出装置设计为锥形轴连接或键连接。

（一般情况下执行ISO5210 标准）。

¾检查锥形轴和键槽是否和阀门及齿轮箱的输入轴相符。

¾将执行机构、阀门及齿轮箱的安装表面清理干净。

¾在阀门及齿轮箱的输入轴表面涂上少量润滑油。

¾将执行机构放在阀门或齿轮箱上，并将螺栓对角紧固（紧固力矩见8.8）4.手动操作手动-电动操作的切换：注意：只有在驱动装置停止运转的情况下方可用手轮进行操作。

¾将手动-电动转换手柄抬起（在手轮的中间部位大约850），手动轻轻的转动手轮。

利密托克电动执行器操作规程第一章：总则第一条：为了规范利密托克电动执行器的操作，确保安全运行，提高工作效率，保护设备设施和人员安全，制定本操作规程。

第二条：本规程适用于所有使用利密托克电动执行器进行工作的人员，包括操作人员、维修人员等。

第三条：所有使用利密托克电动执行器进行工作的人员，必须具备相关的电动执行器操作培训，并持有相关的资质证书。

第四条：操作人员必须仔细阅读并严格遵守本规程，且保证设备操作安全。

第二章：电动执行器的操作要求第五条：在操作电动执行器之前，操作人员必须检查设备是否正常工作，设备是否无杂质、无泄漏等问题。

第六条：操作人员必须穿戴个人防护装备，包括安全帽、安全鞋、防护眼镜等。

第七条：操作人员必须了解电动执行器的性能指标和相关操作流程，并按照流程进行操作。

第八条：操作人员必须按照设备的额定电流、电压进行操作，不得超负荷使用。

第九条：操作人员必须保持设备周围的环境整洁，避免杂物堆积，确保操作的安全性。

第十条：操作人员在操作电动执行器时，不得随意停用，必须按照规定的步骤进行启动和停用。

第三章：电动执行器操作步骤第十一条：操作人员在启动电动执行器之前，必须确认设备周围没有人员，以免发生伤害事故。

第十二条：操作人员应按照设备操作面板上的指示进行操作，不得随意更改设备的工作状态。

第十三条：操作人员在操作电动执行器时，应观察设备的运行情况，并注意是否存在异常情况。

第十四条：操作人员不得轻举妄动，不得私自更改设备参数或操作模式，必须按照规定进行操作。

第十五条：在发现设备存在问题或异常情况时，操作人员必须立即停止操作，并向相关人员报告和处理。

第十六条：操作人员在停用电动执行器后，必须切断设备的电源，清理现场，并进行设备的保养。

第四章：电动执行器的维护与保养第十七条：操作人员必须定期对电动执行器进行维护和保养，确保设备正常运行。

第十八条：维护人员必须按照设备使用说明书进行维护和保养，并记录维护情况。

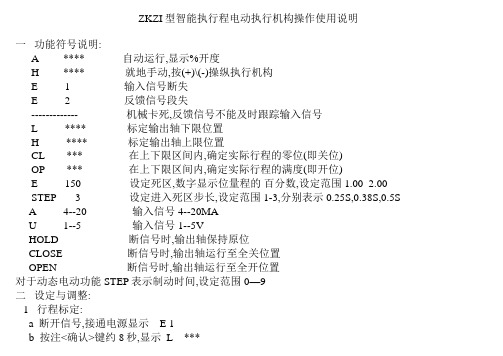

ZKZI型智能执行程电动执行机构操作使用说明一功能符号说明:A **** 自动运行,显示%开度H **** 就地手动,按(+)\(-)操纵执行机构E 1 输入信号断失E 2 反馈信号段失------------- 机械卡死,反馈信号不能及时跟踪输入信号L **** 标定输出轴下限位置H **** 标定输出轴上限位置CL *** 在上下限区间内,确定实际行程的零位(即关位)OP *** 在上下限区间内,确定实际行程的满度(即开位)E 150 设定死区,数字显示位量程的百分数,设定范围1.00_2.00STEP 3 设定进入死区步长,设定范围1-3,分别表示0.25S,0.38S,0.5S A 4--20 输入信号4--20MAU 1--5 输入信号1--5VHOLD 断信号时,输出轴保持原位CLOSE 断信号时,输出轴运行至全关位置OPEN 断信号时,输出轴运行至全开位置对于动态电动功能STEP表示制动时间,设定范围0—9二设定与调整:1行程标定:a 断开信号,接通电源显示 E 1b 按注<确认>键约8秒,显示 L ***c 按<->键使输出轴向关位运行,观察显示值<***>应由大变小,当输出轴到最低时,显示一般为<16.0—1.0>范围内的任意数值,然后按<确认>键,显示< H ***>d 按<+>键使输出轴向开位运行,观察显示值<***>应由小变大,当输出轴到最高时,显示一般为<70.0—99.0>范围内的任意数值,按<确认>键显示<CL 1000 >.行程标定完毕2实际行程标定:a 按<+>或<->使执行机构向关方向运行,面板显示由<100>逐步变小,直至输出轴运行至实际需要的零位,此时显示值一般为16.0至0.0范围内的任意数值,按<确认>键,输出位置的反馈为4MAb 按<确认>键显示 <OP ***>c 按<+>或<->使执行机构向开方向运行,数值由小变大,直至所需要的满度,面板显示70.0至100.0范围内任意数,按<确认>输出轴在该位的反馈信号为20MAd 按<确认>,显示为<E 1>e 接通输入信号,显示<A ***>行程设定完毕,执行机构受输入信号控制3死区,输入信号,定位延时,断信号保护状态设定:a 同时按<+>和<->约5秒,显示<E 150>b 按<+>或<->设定死区,范围1.00---2.00c 选定后按<确认>显示<A 4—20>进入输入信号类型设定d 按<+>或<->设定输入信号为<U1—5V>或<A4—20>e 选定后,按<确认>显示<STEP-2>进入定位步长时间设定f 按<+>或<->选定步长时间显示<STEP—1—3>分别表示0.256秒,0.380秒,0.512秒,电制动SETP表示制动时间0—9.如出现振荡,减小设定值g 选定后按<确认>显示<HOLD>断信号状态设定,我们选择<HOLD>断信号保持原位置h 选定后按<确认>显示<A ***>执行机构自动运行4就地<手动>与<自动>间的转换:a 同时按<确认>和<->键约3秒显示改为<H***>进入就地电动操作状态,按<+>或<->操纵执行机构b 按<复位>或同时按<复位>和<+>约3秒,显示改为<A***>,进入自动运行状态.OKX-。

利米托克电动执行机构操作规程及注意事项 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-利米托克电动执行机构操作规程及注意事项一：电动执行机构操作方式右两种：手动和电动1.手动。

当值哪个机构交流电源不能供给，而且此时必须操作执行机构时，就需要用手轮来操作执行机构。

手轮操作执行机构需要注意以下事项：首先把红色旋钮转到STOP（停止）位置，然后做如下操作。

a,轻轻按动离合器，直到离合器到位，转动手轮确定已经带载，此时松开离合器，就可以转动手轮来操作执行机构。

b，轻轻按动离合器，离合器不能到位，此时切记不要强行按离合器到位。

而是要转动手轮，边转动手轮边轻轻按着离合器，直到离合器到位，转动手轮确定已经带载，此时松开离合器，就可以转动手轮来操作执行机构。

c，如果通过b}步骤操作不能让离合器到位。

那么执行机构传动部分一定是出现了过扭矩。

此时需要把执行机构拆下释放传动机构过扭矩，然后按照a},b}步骤的操作就可以实现手动。

d,如果交流电源正常，执行机构出现了过扭矩，不需要拆下执行机构，此时只需要反方向操作执行机构就可以释放传动机构的过扭矩。

例如，关到0%位置过扭矩，此时离合器可能是按不到位的，然后开启一点阀门停下，就可以按照正常的步骤来手动操作执行机构。

2，电动，电动分为LOCAL（就地）和REMOTE（远程）a, 当红色旋钮在LOCAL（就地）位置时，此时可以通过操作黑色旋钮来开、关阀门;如果要停止阀门，必须把红色旋钮旋到STOP（停止）位置。

当红色旋钮在LOCAL（就地）位置时，REMOTE（远程）即DCS不能对执行机构进行任何操作。

b, 当红色旋钮在REMOTE（远程）位置时，此时只能通过DCS来操作执行机构。

如果阀门是开关阀，通过DCS只能把阀门开到位或者关到位;如果阀门有其他规定，需要在中间某个位置停，那么可以通过DCS给停命令。

例如泵的出口有特别规定，在起泵前必须让阀门停在10%的开度位置。

利密托克电动执行器操作规程一、引言利密托克电动执行器是一种用于自动控制阀门、门、闸板等设备的执行器。

本操作规程旨在确保操作人员能够正确、安全地操作利密托克电动执行器，保证设备的正常运行和工作效率。

二、适用范围本操作规程适用于所有使用利密托克电动执行器的场所和操作人员。

三、术语定义1. 利密托克电动执行器：指由利密托克公司生产的电动执行器设备。

2. 阀门：指需要控制的阀门、门、闸板等设备。

四、操作要求1. 操作人员应熟悉利密托克电动执行器的结构、性能和工作原理，并具备相关的操作技能和知识。

2. 在操作利密托克电动执行器之前，操作人员应检查设备是否正常工作、连接是否稳固，并确保操作环境安全。

3. 操作人员应按照设备说明书的要求，正确连接电源和控制信号线，并确保电源电压符合设备要求。

4. 在操作利密托克电动执行器时，操作人员应佩戴个人防护装备，如安全帽、护目镜、防护手套等。

5. 在操作利密托克电动执行器之前，操作人员应确保设备处于停止状态，并切断电源。

6. 操作人员应按照设备说明书的要求，正确设置执行器的参数，如行程、速度、力矩等，并进行相应的调试和测试。

7. 操作人员应根据实际需要，选择合适的操作模式，如手动、自动、远程控制等，并按照要求进行操作。

8. 在操作利密托克电动执行器时，操作人员应注意设备的运行状态，及时发现异常情况，并采取相应的措施进行处理。

9. 操作人员应定期对利密托克电动执行器进行检查和维护，如清洁设备、润滑部件、紧固螺栓等，并记录维护情况。

10. 在操作利密托克电动执行器时，操作人员应遵守相关的安全操作规程和标准，严禁超负荷操作、私自改动设备参数等行为。

五、应急处理1. 在利密托克电动执行器发生故障或异常情况时，操作人员应立即停止操作，并切断电源。

2. 操作人员应按照应急处理程序，采取相应的措施进行故障排除和修复。

3. 在故障处理过程中，操作人员应注意个人安全，避免触电、被夹等危险情况的发生。

ROTORK电动执行机构操作规程（可编辑）(文档可以直接使用，也可根据实际需要修改使用,可编辑推荐下载）梁平输气站ROTORK电动执行机构操作规程（编写人：王春成董光亮高志国张娟田明李晓亮）一、工作原理及描述ROTORK电动执行器的基本功能是开、关阀，也可以让阀芯处在全开与全关之间的任一状态。

但是一般情况下不要让阀处于中间状态。

执行器操作有手动和自动两种方式，其中自动方式分就地控制和远程控制。

根据现场管理或安全的需要，可以用挂锁锁定在就地/停止/远程的其中一个位置。

执行机构适合的工作环境温度在-30℃至+70℃，ROTORK执行器正确安装、密封和调试后，可实现多年无故障运行。

一般使用人员无须对其进行调整或设定。

当需要对原设定参数进行修改时，应由专业技术人员通过设定器或便携机进行修改。

执行器两次操作不能实现开、关阀功能或显示故障代码时，应停止自动操作，通知专业技术人员或供应商提供帮助。

二、操作方法1、现场电动开阀操作首先确认电源正常，手动/自动选择柄未锁止在手动位置，然后旋转执行器红色旋钮让“”标记与壳体上的“▲”标记正对，再顺时针旋转执行器黑色旋钮，让“”标记与壳体上的“▲”标记正对，即实现现场电动开阀操作。

在开阀的进程中液晶显示器显示开度的百分比，全开后液晶显示器上红色指示灯亮。

如果在开阀操作中需停止开阀，只需将执行器红色旋钮上的“STOP”标记与壳体上的“▲”标记正对，执行器停止动作。

此时液晶显示器上黄色指示灯亮，并显示开度的百分比。

2、现场电动关阀操作首先确认电源正常，手动/自动选择柄未锁止在手动位置，然后旋转执行器红色旋钮让“”标记与壳体上的“▲”标记正对，再反时针旋转执行器黑色旋钮，让“”标记与壳体上的“▲”标记正对，即实现就地电动关阀操作。

在关阀的进程中液晶显示器显示开度的百分比，全关后液晶显示器上绿色指示灯亮。

如果在关阀操作中需停止关阀，只需将执行器红色旋钮上的“STOP”标记与壳体上的“▲”标记正对，执行器停止动作。

SLRD系列智能操作器详细说明书一、概述◆SLRD系列仪表（以下简称操作器），采用片上系统技术，结构简单，性能优SLRT T 越，质量可靠，数码管加光柱显示，美观醒目，除了能与本公司生产的SLRKMS S 系列智能PID调节器配套使用外，同时也能与S系列智能调节器、KMM、KM 单回路调节器、DCS调节控制系统相配，作为主机故障及维修的后备手操单元。

◆手操器在系统中的安装位置处于调节器与电动执行机构之间（不需要伺服放大器，控制电动执行机构的强电部分已安装在手操器仪表内），当手操器手动状态时，电动执行机构的指挥权交给手操器，此时手操器用加键或减键直接控制电动执行机构；（也可通过“远程手动增”或“远程手动减”来控制电动执行机构，本仪表内没带此功能。

）。

◆仪表内置2路16A双向大功率可控硅及采用光电过零隔离控制专用电路，较传统的触点控制更为可靠。

二、显示说明◆A灯亮表示仪表输出正转信号，E灯亮表示仪表输出反转信号。

四位数码管显示阀位反馈信号（0-100％）。

三、功能说明仪表通电后，四位数码管显示阀位反馈%，此时按“增加”键，仪表输出正转电信号。

停止按“增加”键，再按“减少”键，仪表输出反转电信号。

另外仪表具有自锁功能，即仪表先按“增加”键时，再按“减少”键无反转信号输出，反之同样自锁。

保证电机只能接受“正转”或“反转”电信号。

四、接线说明mA，4脚接反馈输入正、1脚接反馈输入负。

11◆手操器阀位反馈输入为4-204-20mA脚是仪表输出正转控制端口。

9脚是仪表输出反转控制端口。

10为仪表相线输入端。

14为电源的地线，15、16为电源AC220V的中线、相线。

上海莱时特仪表有限公司。

智能电动执行机构控制器用户手册感谢您选用智能电动执行机构控制器智能电动执行机构控制器●概述智能电动执行机构控制器以智能控制电路替代原模拟型伺服控制电路PSAP4，与PSQ或PSL电动执行构构配套，构成智能PS电动执行机构具备就地手操功能，只需掀开面板盖即可进行操作，直接控制执行机构运转采用LCD显示，信息指示清晰明亮所有操作均通过操作4个按钮来实现在阀位控制输入信号失效时可以驱动执行机构运行到预先设定的安全阀位具有历史记录功能，自动记录执行机构的运行数据具有自诊断功能，在出现故障时产生报警具有自整定功能，对阀位行程和死区可以自动进行确认具有可选的双向隔离的Modbus协议通讯具有3路可选的开关量输入具有4路可选且功能可设置的开关量输出目录1技术指标...............................................................................................................1－1 1.1模拟输入. (1)1.2仪表指示 (1)1.3光电隔离双向ON/OFF控制 (1)1.4变送输出 (1)1.5 通讯 (1)1.6 开关量输入 (1)1.7 开关量输出 (1)1.8数据记录 (1)2接线........................................................................................................................2－2 2.1用户接线图. (2)3操作........................................................................................................................2－2 3.1操作面板. (2)3.2手自动切换 (2)3.3手动控制 (2)4用户设置...............................................................................................................3－5 4.1 用户菜单进入. (3)4.2 用户菜单选择 (3)4.3 用户菜单修改 (3)4.4 用户菜单退出 (3)4.5 用户菜单列表………………………………………………………………………………………..4－5 4.6 整定……………………………………………………..……………………………………...….…...6－64.6.1 整定自动方式 (6)4.6.2 整定手动方式 (6)5 指示说明 (7)6 伺服控制 (7)7 诊断 (8)7.1 诊断菜单进入 (8)7.2 诊断菜单选择 (8)7.3 诊断菜单退出 (8)7.4 诊断菜单列表 (8)1技术指标1.1模拟输入通道数目：2通道控制输入：4~20mA反馈输入：0~1KΩ采样周期：10毫秒1.2仪表指示显示器件：LCD阀位指示：0~100%状态指示：阀位动作、控制状态、报警指示1.3光电隔离双向ON/OFF控制输出类型：双向可控硅过零触发输出功率：1 KV A 230V 50/60HZ 单相交流电机死区范围：0.1~10.0% 自动调整或用户设置1.4变送输出通道数目：1通道输出类型：4~20mA 对应阀位0~100 %最大负载：350Ω输出精度：±0.5%F.S1.5通讯协议类型：Modbus通讯方式：ASC/RTU可选通讯地址：0~32可选通讯速率：1200/2400/4800/9600可选1.6 开关量输入通道数目：3通道功能：远程手动/远程开/远程关输入类型：无源触点1.7开关量输出通道数目：4通道功能：故障状态/手动状态/阀位低报/阀位高报可选输出类型：继电器触点触点容量：0.5A/125VAC或2A/30VDC（阻性负载）0.25A/125VAC或1A/30VDC（感性负载）1.8数据记录功能：记录运行数据如系统起动次数、电机起动总次数、电机最近一小时起动次数、系统运行总时间、电机运行总时间、极限温度下电机运行时间等2 接线2.1 用户接线图接线时，请打开控制盒的侧盖。
