XMTS-5000系列智能手操器使用说明书目录一、产品概述 (1)二、主要技术性能指标 (2)三、产品分类 (3)四、仪表说明 (3)（一）面板说明 (3)（二）仪表接线图 (6)（三）仪表操作 (12)1．扩展型芯片 (12)2．常规型芯片 (14)3．A型纯手操器使用说明 (16)五、附表 (19)六、仪表维护和质量保证 (20)七、XMTS—5000系列智能手操器选型表 (21)产品概述我公司生产的XMTS-5000系列智能手操器根据控制对象的不同分为XMTSQ-5000系列电子手操器和XMTSD-5000系列电动手操器两大系列，其中电子手操器的控制对象有气动调节阀、变频器等需要接受模拟电流电压控制信号的设备，电动手操器的控制对象有电动执行器等需要接受正反转开关量控制信号的设备。
其采用仪表专用超大规模集成电路，所有的参数设置、功能方式选择、模拟量输入输出信号的设定均通过仪表面板上的按键实现，参数设定断电后永久保存且可密码锁定。
XMTS-5000系列智能手操器即可与本公司生产的XMTP-5000系列智能PID调节器配套使用，也能与KMM、KMS单回路调节器、DCS 调节控制系统相配。
手操器在系统中的安装位置处于调节器与执行机构之间，无需伺服放大器，控制强电部分已安装在手操器内。
当手操器处于自动状态时，执行机构的指挥控制权交给调节器；当手操器运用手自动键A/M切换到手动状态时，可通过按手操器上的加键☐或减键❑直接控制执行机构；当手操器由控制台面板上的指令开关切换到手动状态时，指令开关上的正转或反转位置跳过仪表强电部分直接控制执行机构。
XMTS-5000系列智能手操器可实现以下功能：◆可实现过程量、控制量、阀位反馈三重显示；◆手操器具有开机自动和开机手动两种开机运行状态，利用开机手动可通过输出值预置确定执行机构的初始位置；◆手操器具有两个开关量输入以实现不同控制要求的远程手动功能，其中EM1开关量可作为远程手自动控制或一般故障的手动功能，EM2开关量可作为紧急危险故障的手动功能，控制执行机构运行至手操器预先设定设置，使系统运行更为安全可靠；◆手操器的开关量输出可有四个，其中两个在XMTSD中用于电机的正反转控制、在XMTSQ中用于调节阀与控制量的正负偏差报警，另两个中一个用于给上位机或调节器的手自动状态，以便实现手动状态时的阀位跟踪及手自动无扰动切换。

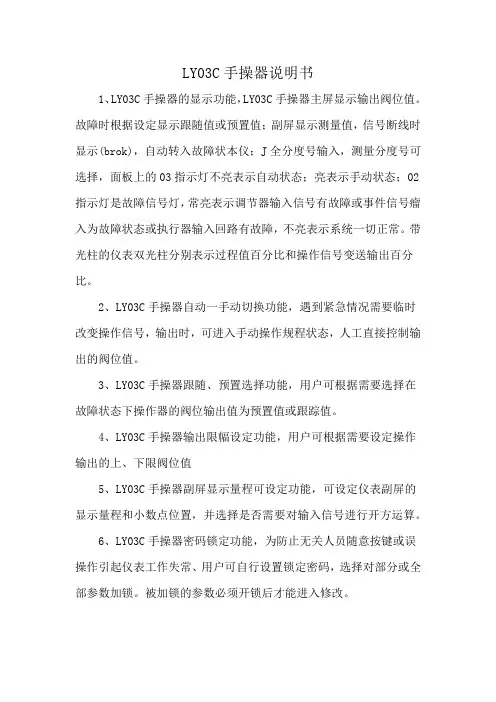

LY03C手操器说明书
1、LY03C手操器的显示功能，LY03C手操器主屏显示输出阀位值。
故障时根据设定显示跟随值或预置值；副屏显示测量值，信号断线时显示(brok)，自动转入故障状本仪；J全分度号输入，测量分度号可选择，面板上的03指示灯不亮表示自动状态；亮表示手动状态；02指示灯是故障信号灯，常亮表示调节器输入信号有故障或事件信号瘤入为故障状态或执行器输入回路有故障，不亮表示系统一切正常。
带光柱的仪表双光柱分别表示过程值百分比和操作信号变送输出百分比。
2、LY03C手操器自动一手动切换功能，遇到紧急情况需要临时改变操作信号，输出时，可进入手动操作规程状态，人工直接控制输出的阀位值。
3、LY03C手操器跟随、预置选择功能，用户可根据需要选择在故障状态下操作器的阀位输出值为预置值或跟踪值。
4、LY03C手操器输出限幅设定功能，用户可根据需要设定操作输出的上、下限阀位值
5、LY03C手操器副屏显示量程可设定功能，可设定仪表副屏的显示量程和小数点位置，并选择是否需要对输入信号进行开方运算。
6、LY03C手操器密码锁定功能，为防止无关人员随意按键或误操作引起仪表工作失常、用户可自行设置锁定密码，选择对部分或全部参数加锁。
被加锁的参数必须开锁后才能进入修改。
美国霍尼韦尔Honeywell智能变送器手操器操作说明一．手操器说明霍尼韦尔公司的MC Toolkit是一种便携式的通信组件，它可以便捷可靠地与各种智能变送器（如温度变送器、压力变送器以及其它变送器）进行通信。
包括两种应用软件：MC Toolkit应用软件和SDC 625应用软件。
MC Toolkit应用软件可以用于配置、监视和校验霍尼维尔公司的DE和HART变送器。
SDC 625应用软件则通过HART设备描述（DD）技术来配置、监视和校验所有HART设备－霍尼维尔公司或其它厂商制造的设备。
MC Toolkit可以与下列设备进行通信：•任何带有霍尼韦尔公司专用数字通信协议或具有DE（数字增强型）通信协议的霍尼变送器•任何带有HART通信协议的霍尼韦尔变送器。
•其他任何厂商商制造的HART变送器。
二．手操器操作说明Honeywell Hata De ○含义：霍尼威尔变送器Start→MC Toolkit→Honeywell Hart ◎含义：Honeywell 专用Universal Hart ○含义：通用变送器校验→Online(在线) →Ok →Upload（上传）→出现“Hart Quick Monitor”菜单：查看LRV（零点）、URV（量程）查看完毕后点“Colose”(关闭) →出现“Hart main menu”：Device info 设备信息Diag service 设备维护（故障诊断服务）Basic setup 基本设置Calibration 校验Output coud 输出条件Local meter 本地仪表1）校验变送器零点和量程点：Calibration校零点LRV：点击Corr Input LRV ，待零点对应的压力稳定后，点LRV→OK→OK→OK校量程URV：点击Corr Input URV，待量程对应的压力稳定后，点URV→OK →OK→OK最后退出：点Back→Back→Yes (退出在线) ——→点File→Exit（退出整个系统）2）如果要修改变送器的量程点Basic Setup 出现基本设置菜单（Hart Basic Setup），在URV处修改量程（填数字，右下角键盘），数字变黄、待确定之后再Send(发送)LRV、URV处是白色才可修改，灰暗时不可修改。

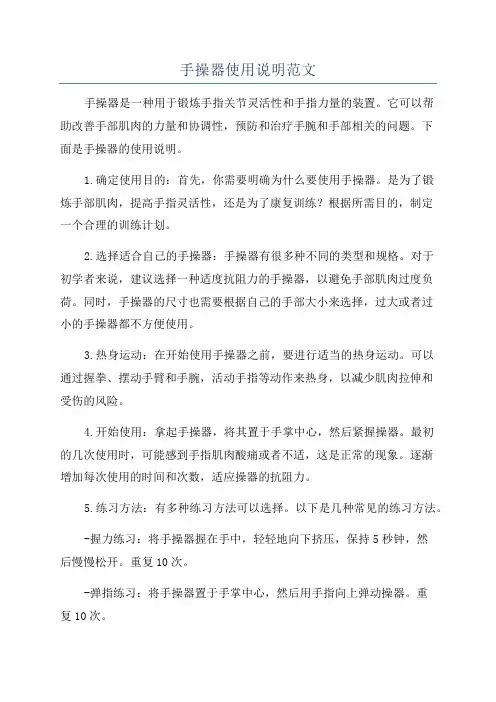

手操器使用说明范文手操器是一种用于锻炼手指关节灵活性和手指力量的装置。
它可以帮助改善手部肌肉的力量和协调性，预防和治疗手腕和手部相关的问题。
下面是手操器的使用说明。
1.确定使用目的：首先，你需要明确为什么要使用手操器。
是为了锻炼手部肌肉，提高手指灵活性，还是为了康复训练？根据所需目的，制定一个合理的训练计划。
2.选择适合自己的手操器：手操器有很多种不同的类型和规格。
对于初学者来说，建议选择一种适度抗阻力的手操器，以避免手部肌肉过度负荷。
同时，手操器的尺寸也需要根据自己的手部大小来选择，过大或者过小的手操器都不方便使用。
3.热身运动：在开始使用手操器之前，要进行适当的热身运动。
可以通过握拳、摆动手臂和手腕，活动手指等动作来热身，以减少肌肉拉伸和受伤的风险。
4.开始使用：拿起手操器，将其置于手掌中心，然后紧握操器。
最初的几次使用时，可能感到手指肌肉酸痛或者不适，这是正常的现象。
逐渐增加每次使用的时间和次数，适应操器的抗阻力。
5.练习方法：有多种练习方法可以选择。
以下是几种常见的练习方法。
-握力练习：将手操器握在手中，轻轻地向下挤压，保持5秒钟，然后慢慢松开。
重复10次。
-弹指练习：将手操器置于手掌中心，然后用手指向上弹动操器。
重复10次。
-单指练习：将手操器置于手指之间，然后用一只手指夹住操器，尽量使操器无法脱落。
重复10次。
-旋转练习：将手操器置于手臂之间，然后旋转手臂，保持操器始终垂直。
重复10次。
6.增加难度：逐渐增加手操器的抗阻力或者使用更小的手操器，以增加训练的难度和效果。
但是要记住，增加难度的同时也要注意保护手部肌肉和关节，避免过度负荷。
7.注意事项：在使用手操器时，需要注意以下几点。
-不要用力过猛：适度的抗阻力锻炼对手部肌肉是有益的，但是过度用力可能导致肌肉拉伤或关节损伤。
-适度休息：每次使用手操器后，给手部肌肉足够的休息时间来恢复，以避免过度疲劳和受伤。
-注意姿势：使用手操器时坐直，保持手臂与地面平行，避免弯曲手关节过度。

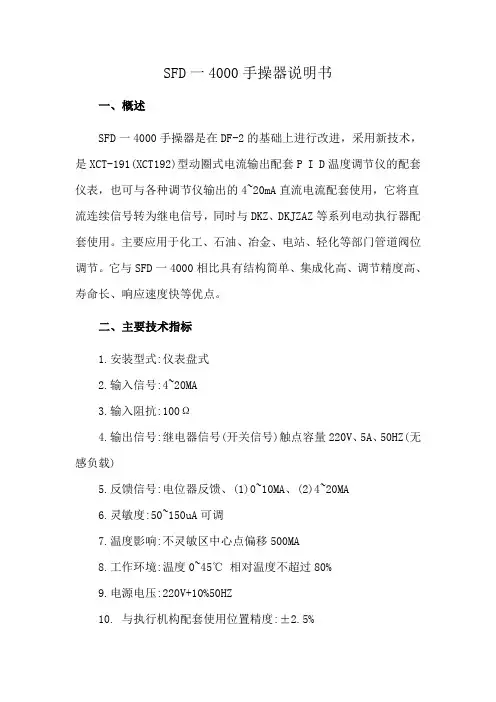

SFD一4000手操器说明书一、概述SFD一4000手操器是在DF-2的基础上进行改进，采用新技术，是XCT-191(XCT192)型动圈式电流输出配套P I D温度调节仪的配套仪表，也可与各种调节仪输出的4~20mA直流电流配套使用，它将直流连续信号转为继电信号，同时与DKZ、DKJZAZ等系列电动执行器配套使用。
主要应用于化工、石油、冶金、电站、轻化等部门管道阀位调节。
它与SFD一4000相比具有结构简单、集成化高、调节精度高、寿命长、响应速度快等优点。
二、主要技术指标1.安装型式:仪表盘式2.输入信号:4~20MA3.输入阻抗:100Ω4.输出信号:继电器信号(开关信号)触点容量220V、5A、50HZ(无感负载)5.反馈信号:电位器反馈、(1)0~10MA、(2)4~20MA6.灵敏度:50~150uA可调7.温度影响:不灵敏区中心点偏移500MA8.工作环境:温度0~45℃相对温度不超过80%9.电源电压:220V+10%50HZ10. 与执行机构配套使用位置精度:±2.5%11. 外形尺寸160mmx80mmx160mm开口尺寸152mmx76mm12. 重量:1.5Kg三、工作原理SFD一4000型手操器是将直流信号4~20mA与反馈信号之差送至跟踪放大器IC根据偏差信号正或负，放大后到开关电路推动执行器电机正转或反转，改变反馈信号(R或电流)使两信号相等。
偏差为“0”，执行器开度停在某一位置。
在这样引入信号和反馈信号一直自动跟踪，达到控制要求。
电位器W1用于(输入信号)调零电位器W5用于低端限位电位器W2用于(输入满度)调满电位器W6用于高端限位电位器W3用于(阀位调零)电位器W4用于(阀位调满)100%。
375手操器使用说明一、产品概述二、使用前准备1.确保手操器处于松散状态，没有被其他物体困住。
2.检查弹簧是否处于正常工作状态，没有损坏或松动现象。
三、使用步骤1.掌握手操器的两个手柄，将手指伸直并插入手柄。
2.闭合手指，用力握紧手柄，感受手指肌肉的紧绷感。
3.慢慢放松手指，将手柄还原到初始位置。
4.重复第2-3步，完成一次握紧和放松的动作，称为一次复位。
5.根据个人需要，选择适当的复位次数和组数进行锻炼。
四、注意事项1.在使用手操器时，应注意保持正确的姿势。
坐直，双脚平踏地面，双臂放松，保持舒适的状态。
2.初次使用手操器时，应从较低的阻力档位开始，逐渐增加阻力。
不要过于用力，以免造成损伤。
3.使用手操器时，要保持稳定的呼吸，避免屏气或过度呼吸。
5.在使用过程中，应注意手操器的清洁和保养。
用干净的湿布擦拭手柄和弹簧，避免长时间接触水或易腐蚀的物质。
五、锻炼建议1.初学者可以选择每次5-10个复位，每天1-2组。
2.熟练后可以逐渐增加复位次数和组数，根据个人情况适量增加锻炼强度。
3.锻炼时间应根据个人时间和身体情况合理安排，每天锻炼15-30分钟即可。
4.定期检查手操器的状态，如阻力是否正常、零部件是否损坏，及时更换。
六、锻炼效果375手操器可以有效锻炼手指肌肉，增强握力和灵活性，对于手部康复和日常生活中的手部活动有着积极的作用。
但请注意，锻炼效果因个体差异而异，除了使用手操器外，还需要结合其他适当的锻炼和生活习惯来达到最佳效果。
综上所述，正确并持之以恒地使用375手操器可以有效促进手指力量的增长，并改善手部灵活性。
希望本文的使用说明能够对您有所帮助，愿您能够享受到锻炼的快乐和益处。

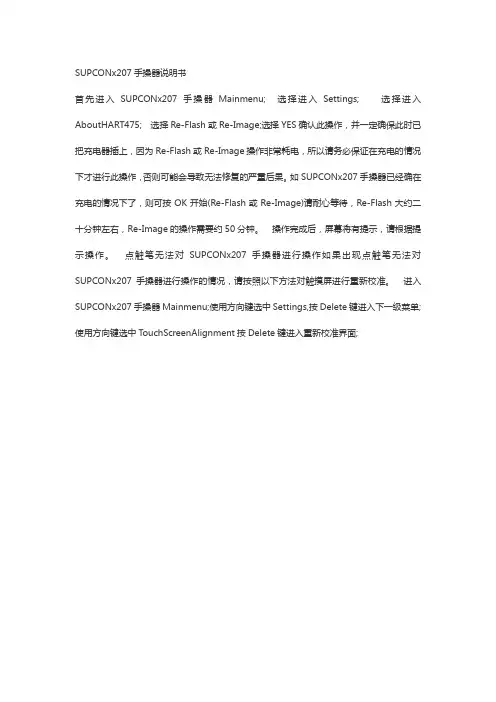

SUPCONx207手操器说明书
首先进入SUPCONx207手操器Mainmenu;选择进入Settings;选择进入AboutHART475; 选择Re-Flash或Re-Image;选择YES确认此操作，并一定确保此时已把充电器插上，因为Re-Flash或Re-Image操作非常耗电，所以请务必保证在充电的情况下才进行此操作，否则可能会导致无法修复的严重后果。
如SUPCONx207手操器已经确在充电的情况下了，则可按OK开始(Re-Flash或Re-Image)请耐心等待，Re-Flash大约二十分钟左右，Re-Image的操作需要约50分钟。
操作完成后，屏幕将有提示，请根据提示操作。
点触笔无法对SUPCONx207手操器进行操作如果出现点触笔无法对SUPCONx207手操器进行操作的情况，请按照以下方法对触摸屏进行重新校准。
进入SUPCONx207手操器Mainmenu;使用方向键选中Settings,按Delete键进入下一级菜单;使用方向键选中TouchScreenAlignment按Delete键进入重新校准界面;。
目录第一节简介2第二节基本使用2安装电池组2启动和关闭2启动通信器3关闭3基本性能和功能3键区的使用4第三节电气连接方式5建立HART回路连接5查看在线菜单7第一节简介本仪表适合HART协议的智能变送器以及各类HART标准协议的流量仪表的通信操作，与HART275、HART375、HART475兼容，可通信1151,3051,EJA，ABB及其他HART协议的进口仪表，完全兼容国产的各种智能压力变送器以及带有HART协议的智能流量仪表。
第二节基本使用安装电池组1.将现场通信器正面朝下放在平稳的表面上。
2.按住电池后盖开关，将其推向■的一边打开后盖开关，将后盖揭开装进电池，当电池装好后再将后盖开关推向■的一边锁上开关。
（注意在揭开后盖时从缝隙处轻轻揭开，以免损坏后盖）启动和关闭该通信器使用5节5号干电池，使用前请确保：1.该通信器没有损坏2.电池组已安装好3.所有螺丝没有松动4.将通信器连接到回路，参见第三节：建立HART回路连接启动通信器按住开/关键，直到液晶屏点亮，表明装置已经工作。
开/关键位置可参见图2-1。
在启动期间，通信器将自动轮询检测HART回路设备，如果连接正常将显示被连接设备工位号及进入主菜单，您可以进行以下选择：关闭按住“开关”键半秒钟以上，松开按键，关机完成。
键区的使用开关键箭头导航键四个箭头导航键可便于您在菜单栏中移动，选择，进入或退出。
按右箭头导航键（）可进入下一级菜单（同Enter 键），在操作界面为“确认”键功能或数据发送功能，对应屏幕显示右侧字符所表示的功能。
按左箭头导航键（口）可返回上一级菜单，在操作界面为“返回”或“取消”键功能，对应屏幕显示左侧字符所表示的功能。
在输入界面基本性能和功能HART 现场通讯接口液晶显示屏字母数字键区图2-1通讯器示意图① Power）用于现场通信器的启动或关闭。
JKL斗STLL开关键四个方向导航键所DawirrtdnlG4lfl r液晶背光B-^rtWFFDK时按下键为删除功能。
SIC-H375 HART®协议手持通信器用户手册重庆川仪总厂有限公司SIC-H375 HART®协议手持通信器注意事项！注意 1：在使用本设备之前请阅读本手册。
为了您个人和系统的安全，在使用和维修产品之前请确信您已经理解了本手册之全部内容。
注意2：在阳光下爆晒本设备，会缩短液晶显示器的寿命。
注意3：在长时间不使用本设备时，建议取出设备内的电池，以免因电池漏液损坏本设备（使用高能碱性电池时除外）。
本手册缩略语HART®协议手持通信器：手操器符合HART®协议的压力/差压变送器：变送器注：HART®为HART基金会（HCF）注册商标。
必须遵守所有产品名称的注册商标所有权。
请遵守著作权法各项条款，未经本公司的书面许可，不得以商业目的将本说明书的任何部分以任何形式或手段进行复制和传播。
目录一概述 (5)1.1 简介 (5)1.2 手操器连接 (5)1.3 打开手操器 (5)1.4 常用功能介绍 (6)1.4.1 监视变量（读取检测值）……………………………………………………………………… ..61.4.2 设定主变量单位............................................................................................. (6)1.4.3 设定量程上限 (6)1.4.4 设定量程下限 (6)1.4.5 设定阻尼 (6)1.4.6 输出电流校准 (6)1.4.7 主变量调零 (6)二技术指标 (7)2.1外形尺寸 (7)2.2 HART接口部分 (7)2.3 PC接口部分 (7)2.4功耗指标 (7)2.5电池的使用 (7)2.6环境温度要求 (7)2.7液晶显示屏 (7)三按键说明 (8)3.1开/关键 (8)3.2向上箭头键 (8)3.3向下箭头键 (8)3.4向左箭头键和返回上一级菜单键 (8)3.5向右箭头键和选择键 (8)3.6确认键 (8)3.7文字数字和转换键 (8)3.8使用转换键来输入数据 (8)四通用操作 (9)4.1上电查询变送器 (9)4.2主菜单 (9)4.3在线菜单 (9)4.4显示电池电量 (9)4.5轮询 (9)4.6 F4按键 (10)4.7 过程变量 (10)4.8诊断/服务 (10)4.9基本设置 (10)4.10详细设置 (11)五针对PDS变送器的操作 (12)5.1 过程变量 (12)5.2 诊断和服务 (12)5.2.1变送器测试 (12)5.2.2 回路测试（恒流测试） (13)5.2.3 校准 (14)5.2.4 写保护 (17)5.3 基本设置 (18)5.3.1 工位号 (18)5.3.2 零点调整 (18)5.3.3 单位 (19)5.3.4 高端值（量程） (19)5.3.5 低端值（零点） (19)5.3.6 阻尼值 (19)5.3.7 输出函数 (19)5.4 详细设置 (20)5.4.1 传感器 (20)5.4.2 信号调节 (20)5.4.3 HART输出 (21)5.5.4 设备信息 (22)5.5.5 版本 (23)六常见故障排除 (24)6.1手操器不能找到变送器 (24)6.2按手操器电源开关无显示 (24)6.3不支持设备的特殊功能 (24)6.4 HART通信信息 (24)附录1 通用菜单树 (25)附录2 PDS/SITRANS P DSⅢ智能变送器菜单树 (26)附录3 YOKOGAWA EJA智能变送器菜单树………………………………………………………………….错误!未定义书签。
华海手操器说明书
1、开/关按键。
按此键可开/关空调。
开/关时清除原来设定的定时、睡眠功能。
2、风速按键。
按此键，风速循环变化如下：风速自动-低档-中低档-中档-中高档-高档（注：除湿模式下按此键不能调节风速，此时为低档风速）。
3、▲/▼按键。
每按一次“▲”设定温度上升一度，按一次“▼”设定温度下降一度，连续2秒以上按住“▲”或“▼”键，温度值快速变化，直至松开后才发射信息，温度设定范围为16度-30度（自动模式下不可调节温度）。
4、上下扫风按键。
用于选择扫风和停止扫风。
定格扫风时，用于选择上下扫风状态；注意左右扫风仅部分机器有此功能。
5、模式键。
用于设定模式功能。
模式标志表示你所选择的空调运行模式。
一般有雪花、水滴、风叶、太阳四种。
其中雪花表示制冷、水滴表示抽湿、风叶表示开风扇、太阳表示制暖。
6、定时开关是用来直接定制时间用来开关空调的按键。
7、睡眠键。
用于设定睡眠功能。
8、干燥辅热键。
用于设定干燥/辅热功能。
9、灯关键，部分对光源敏感的人群，在夜晚可使用此按键关闭空调显示器灯光显示。
HART手持式操作通信器使用说明书目录一、使用说明 (2)二、连接 (2)三、主菜单 (3)四、在线调试状态 (4)1、过程变量 (4)2、附加信息 (5)3、量程修改 (5)4、环路测试 (6)5、线性化 (7)6、压力微调 (9)7、其它 (9)五、装箱清单项 (10)一、按键操作说明：光标移动键：光标在各项菜单中的上、下、左、右的移动。
字符选择键：只局限在修改数据过程中对数字信息的选取。
确认键：用于各菜单的选取和数字信息的选取。
修改键：用于对仪表的数据信息的修改。
背光键：用于背光的打开与关闭。
电源键：用于电源的打开与关闭。
退出键：用于各项菜单的退出。
功能键：用于扩展功能(待用)。
特定功能键：向上光标移动键：用于在监测“过程变量”中的退出。
二、连接所需仪器：一台智能变送器；一台HART手持式操作通信器(简称:手操器)；一台12～45VDC电源；一个大于或等于250欧的负载电阻；一台精密毫安表或毫伏表；一台标准精密压力计（压力计精度至少比变送器高3倍）。
连接如下图所示：变送器线性化安装图注：为保证可靠通信，请将负载电阻串联在电源的正极。
三、主菜单按下面板中“电源开/关”按键，单点通讯将出现HART手操器主菜单。
如右轮询通讯图1所示：“单点通讯”在“零号地址码”可使用，若仪表的地址码不为“零号”，则应用“轮询通讯”方式通讯。
菜单中的“▋”为需要选择的图1 主菜单选项。
按“确认”按键进入在线调试状态（图2）四、在线调试状态在线调试状态是一个设置的窗口，主要包括七部分组成，如下图2中所示。
可根据用户的需要进行不同的读取与设置。
各个选项的具体操作说明在下面各章节中详细说明。
1、过程变量 如右图3所示。
本选项可以查看仪表的“PV ”（压力）、“I ”（电流）、“PER ”（百分数值）、“T ”（环境温度）、“LRV ”（零位）、“URV ”（ 量程）、“LSL ”（最大测量范围低限）、“USL ”（最大测量范围高限）。
画面右上角有一符号“О” ，此符号在通讯时将出现闪烁状况，如不能正常显示此符号，则表明通讯中断。
注意：退出时按键退出该选项。
2、附加信息 如图4所示，可对仪表的“TAG ”（8位仪表编号），“DESCRIPTOR ”（16位描述符），MESSAGE （16位维护信息），“DATA ”（年/月/日）进行读取与修改。
在修改数据信息时应组合使用“光标移动键”和“字符选择键” 进行对数据的修改。
“光标移动键”只能在“1 TAG ”、“2 DESCRIPTOR ”、“3 MESSAGE ”和“4 DA TA ”选项的字符之间移动。
将“光标移动键”的光标移动到要修改的字符后面。
再用“字符选择键”在字符区中选择字符，将“字符选择键”的光标移动到字符后面按“确认”键选取，操作完毕后按“修改”键进行修改 。
注意：1、 操作中，没有单独的删除键，若要删除某一字符，可用字符区中的“空白字符”代替。
2、“4 DATA ”中应按正确格式输入年、月、日，如2004年12月25日，正确的格式为“04-12-25”而不是“041225” 。
3、量程修改（零位、量程与单位设置、写保护）图 4 附加信息如右图5中所示：此菜单可用来修改1 LRV 0.0000“1 LRV ”（零位）、 2 URV 7.0000“2 URV ”（量程）、 3 UNIT KPa“3 UNIT ”（单位设置）、 4 WRITE PRO TECT “4 WRITE PRO TECT ”（写保护设置）。
图 5零位、量程、单位设置与写保护“1 LRV ”（零位）的修改：选择LRV ，按“确认”键，将出现如下图6所示，用“字符选择键”选择所需数字，按“确认”键进行选取，选取数字完毕后，按“修改”键进行修改设置。
“2 URV ”（量程）的修改与上述操作相同。
“3 UNIT ”（单位设置）：先用“光标移动键”选择该选项，按“确认”键。
再用“光标移动键” 在单位菜单中选择所需要设置的单位，按“确认”键设置。
有mm H 2O 、mmHg 、 Pa 、KPa 、Mpa 等十五种单位供选择。
“4 WRITE PROTECT ”（写保护）的设置为：WRITE PROTECT ON 为写保护开、关，根据需要对写保护的状况进行打开与关闭。
4、环路测试（环路电流微调与测试） 打开后的界面,如图7所示。
此功能可使环路上的电流表跟手操器显示相同的电流值。
若环路上电流表的电流值和手操器中所读出的电流值不一致，可使用此选项进行调整一致。
图7环路电流微调与测试“1 4 mA TRIM ”——4mA 电流微调：选择1 4 mA TRIM ，按“确认”键，将出现如图8所示，根据环路电流表上所显示的电流值,用“字符选择键” 和“确认”键，在“输入环路电流：”下，键入该电流值，再按“修改”键即可进行电流微调，然后，按“退出”键退出。
“2 20 mA TRIM ”——20mA 电流微调：方法相同。
“3 LOOP TEST ”——环路检测：在“输入测试电流：”下，输入检测电流，按确定键。
5、线性化（温度补偿） 线性化又称为“特性化”，就是对智能变送器进行一次完成性校验，是调试变送器中非常重要的一个环节。
线性化操作时，施加在变送器的传感器上的是已知标准压力，传感器输出的相应数值贮存到智能电子部件内部存储器（EEPROM ）中。
依据电容式变送器的原理，本公司手操器的线性化有四种方法，常温下为“三点线性化”和“六点线性化” ，高温为“二点高温补偿”和“零点温度补偿”。
画面如图9所示： “1 3 DOT CHAR ”为三点线性化；“2 6 DOT CHAR ” 为六点线性化；“3 2 DOT TEMP ”为二点温度补偿； “4 ZERO TEMP ” 为零位温度补偿。
图 9 线性化注意：若在线性化过程中中途退出，或误操作进入线性化中任何一项进行操作，变送器中的线性数据会错乱。
此情况下，正确的方法是重新对变送器进行线性化操作。
图8 4mA 电流微调为了追求高精度，请选用“六点线性化” 。
以“1 3 DOT CHAR ”三点线性化为 例：选择“1 3 DOT CHAR ”，按“确 认”键，画面如图10所示。
“INPUT USL ：”为输入最大测量值。
以7KPa 为例，在“INPUT USL ：”下键入数字7，按“修改”键进入下一画面。
如图11所示，其中“USL V ALUE ：7.000”是最大测量值7KPa 。
“INPUT 0% P ：”为输入0压力值，此时压力值应为0，键入数字0，待压力稳定一般为十五秒左右后，按“修改”键确认。
“INPUT 60% P ：” 输入60%压力值，此时压力值为7KPa 的60%，应为4.2Kpa ，在变送器正区也可加入4KPa 压力,待压力稳定十五秒左右后, 在“INPUT 60% P ：”下键入数字4，按“修改”键确认。
若加在变送器正区的压力值为5KPa ，则应在“INPUT 60% P ：”下键入数字5，按“修改”确认。
“INPUT 100%P ：”输入100%压力值，此时压力值应为7Kpa ，加入7 KPa 压力,待压力稳定后,按“修改”键确认。
正区线性化完毕后，出现提示：“NEGA TIVE PRESS ENTER OR PRESS ESC TO EXIT ”意为: 若要进行变送器负区线性化，则按“确认”键，否则退出ESC （即按退出键）。
“六点线性化”操作方法与“三点线性化”相同。
温度补偿可按需要选择“4 ZERO TEMP ”零位温度补偿或“2 DOT TEMP ”两点（零位和满位）温度补偿。
做温补时，变送器的环境温度应为70℃左右，用同样的操作方法在高温下对变送器进行线性化。
6、压力微调(零位压力、低端传感器压力微调包括四项，如图12所示：“1 ZERO TRIM ”零位调整：用于补偿安装位置的影响和测量差压时补偿静压零位。
“APPL Y ZERO PRESSUREPRESS ENTER TO DONE PRESS ESC TO CANCEL”。
意为：在变送器上加入零压力，按“确定”键确认，再按“退出”键取消退出。
“2 LOW SENSOR TRIM”低端压力微调和“3 HIGH SENSOR TRIM”高端压力微调：主要用来校正变送器传感器中隔离膜片因高静压而产生的系统误差。
校正时，需要已知传感器不同材料的隔离膜片的系统量程漂移参数和变送器工作的静压值，根据计算公式：高（低）微调校正值＝测量范围的上（下）限值＋量程漂移参数×测量范围的上（下）限值×静压值。
分别计算出在20mA和4mA点时，高（低）压力微调的校正值。
在“READ LOW P：”下，键入低端压力微调的校正值，按“修改”键输入。
在“READ HIGH P：”下，键入高端压力微调的校正值，按“修改”键输入。
“4 ZERO SPAN CORRECT”零位、满位漂移修正：如输入0.1,﹪, 零位、满位的环路电流在漂移0.016mA范围内规为0mA。
7、其它（阻尼设置、线性/开方选择、地址码与显示模式设置）10 如图13画面所示，设置类型分别为： “1 DAMP TIME ”阻尼时间：在“阻尼:”下键入所需的阻尼值：0—32秒。
按“修改”键输入。
“2LINEAR OR SQ-ROOT ”线性/开方输出。
“输出：”读取结果：“LINEAR ”线性,也可设置为 “SQ-ROOT ” 开方 。
“3 POLLING ADDRESS ”地址码设置：“地址：0”读取地址：0号。
可设置0—15号地址码。
“4 DISPLAY MODE ”显示方式设置：如图14画面所示，变送器的液晶显示器可以按照用户需要选取以下显示方式：单独显示KPa 压力、mA 电流、%百分数值或循环显示KPa 、mA 、% 。
五、 装箱清单 1、HART 手操器一台；2、充电器一个；3、通信连接线一根；4、使用说明书光盘一张；5、使用说明书一份。
6、背包一个。
图13其它设置 图14 显示方式。
