【专业知识】建筑电气工程架空线路及杆上电气设备怎样安装

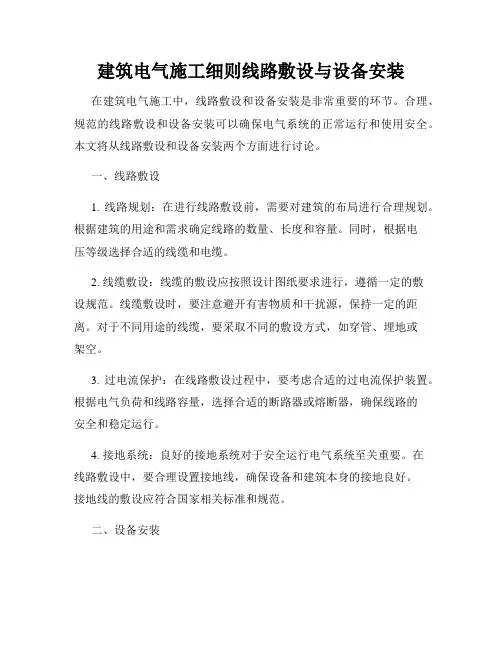

建筑电气施工细则线路敷设与设备安装在建筑电气施工中，线路敷设和设备安装是非常重要的环节。

合理、规范的线路敷设和设备安装可以确保电气系统的正常运行和使用安全。

本文将从线路敷设和设备安装两个方面进行讨论。

一、线路敷设1. 线路规划：在进行线路敷设前，需要对建筑的布局进行合理规划。

根据建筑的用途和需求确定线路的数量、长度和容量。

同时，根据电压等级选择合适的线缆和电缆。

2. 线缆敷设：线缆的敷设应按照设计图纸要求进行，遵循一定的敷设规范。

线缆敷设时，要注意避开有害物质和干扰源，保持一定的距离。

对于不同用途的线缆，要采取不同的敷设方式，如穿管、埋地或架空。

3. 过电流保护：在线路敷设过程中，要考虑合适的过电流保护装置。

根据电气负荷和线路容量，选择合适的断路器或熔断器，确保线路的安全和稳定运行。

4. 接地系统：良好的接地系统对于安全运行电气系统至关重要。

在线路敷设中，要合理设置接地线，确保设备和建筑本身的接地良好。

接地线的敷设应符合国家相关标准和规范。

二、设备安装1. 设备选型：根据建筑的用途和需求，选择合适的电气设备。

考虑设备的功率、容量、品质和可靠性等因素，确保设备的适用性和性能。

2. 设备安装位置：设备的安装位置应按照相关标准和规范进行。

要考虑设备的通风、维修和运行空间，避免设备之间的相互干扰。

设备的安装位置应有合适的标识，方便维护和操作。

3. 接线与连接：设备的接线和连接应按照设备制造商的要求进行。

保证接线的可靠性和安全性，避免因接线不良而引发故障或安全隐患。

接线时要注意正确的相序和接地。

4. 设备调试：设备安装完成后，需要进行相应的调试工作。

检查设备的运行状态、保护装置的正常工作和设备的接地情况。

调试时要记录相关参数和结果，确保设备的正常运行。

在建筑电气施工细则中，线路敷设和设备安装是关键的环节。

通过合理规划和遵循相关标准和规范，可以确保电气系统的正常运行和使用安全。

希望本文能对建筑电气施工人员提供一定的参考和指导。

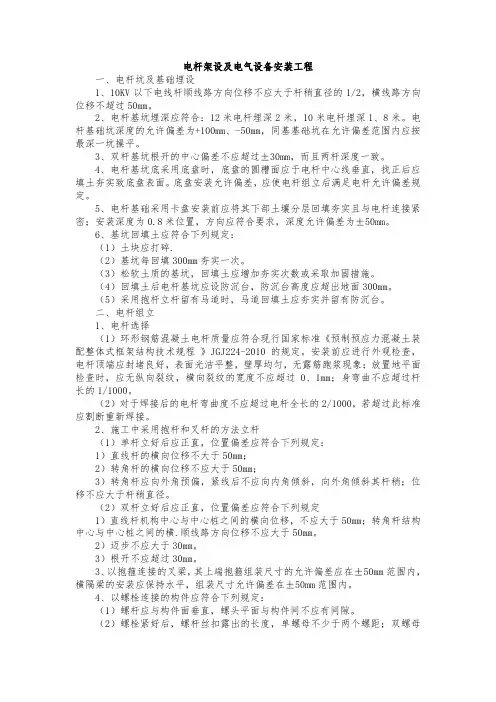

电杆架设及电气设备安装工程一、电杆坑及基础埋设1、10KV以下电线杆顺线路方向位移不应大于杆稍直径的1/2，横线路方向位移不超过50mm。

2、电杆基坑埋深应符合：12米电杆埋深2米，10米电杆埋深1、8米。

电杆基础坑深度的允许偏差为+100mm、-50mm，同基基础坑在允许偏差范围内应按最深一坑操平。

3、双杆基坑根开的中心偏差不应超过±30mm，而且两杆深度一致。

4、电杆基坑底采用底盘时，底盘的圆槽面应于电杆中心线垂直，找正后应填土夯实致底盘表面。

底盘安装允许偏差，应使电杆组立后满足电杆允许偏差规定。

5、电杆基础采用卡盘安装前应将其下部土壤分层回填夯实且与电杆连接紧密；安装深度为0.8米位置，方向应符合要求，深度允许偏差为±50mm。

6、基坑回填土应符合下列规定：（1）土块应打碎.（2）基坑每回填300mm夯实一次。

（3）松软土质的基坑，回填土应增加夯实次数或采取加固措施。

（4）回填土后电杆基坑应设防沉台，防沉台高度应超出地面300mm。

（5）采用抱杆立杆留有马道时，马道回填土应夯实并留有防沉台。

二、电杆组立1、电杆选择（1）环形钢筋混凝土电杆质量应符合现行国家标准《预制预应力混凝土装配整体式框架结构技术规程》JGJ224-2010的规定。

安装前应进行外观检查，电杆顶端应封堵良好，表面光洁平整，壁厚均匀，无露筋跑浆现象；放置地平面检查时，应无纵向裂纹，横向裂纹的宽度不应超过0、1mm；身弯曲不应超过杆长的1/1000。

（2）对于焊接后的电杆弯曲度不应超过电杆全长的2/1000，若超过此标准应割断重新焊接。

2、施工中采用抱杆和叉杆的方法立杆（1）单杆立好后应正直，位置偏差应符合下列规定：1）直线杆的横向位移不大于50mm；2）转角杆的横向位移不应大于50mm；3）转角杆应向外角预偏，紧线后不应向内角倾斜，向外角倾斜其杆稍；位移不应大于杆稍直径。

（2）双杆立好后应正直，位置偏差应符合下列规定1）直线杆机构中心与中心桩之间的横向位移，不应大于50mm；转角杆结构中心与中心桩之间的横.顺线路方向位移不应大于50mm。

电气线路设备安装操作规程电气线路设备的安装是一项具有较高专业性和风险性的工作，为了确保安装工作的安全、高效和质量，特制定以下操作规程。

一、安装前的准备工作1、熟悉施工图纸在进行电气线路设备安装之前，安装人员必须仔细研究施工图纸，了解线路的布局、设备的位置和规格型号等信息。

确保对整个安装工程有清晰的认识，明确各个部分之间的关系和连接方式。

2、准备工具和材料根据施工图纸和安装要求，准备齐全所需的工具和材料。

常用的工具包括电工钳、螺丝刀、扳手、电钻等；材料包括电线、电缆、线管、线槽、开关、插座、配电箱等。

同时，要确保工具和材料的质量符合要求，避免使用不合格的产品。

3、现场勘查在正式安装之前，安装人员需要到施工现场进行勘查，了解现场的环境和条件。

包括建筑物的结构、空间大小、墙壁的材质等，以便合理规划线路走向和设备安装位置。

4、安全防护准备安装人员必须配备必要的安全防护用品，如安全帽、安全带、绝缘手套、绝缘鞋等。

同时，在施工现场设置明显的安全警示标志，确保施工过程中的安全。

二、电气线路的安装1、线管和线槽的安装（1）根据施工图纸确定线管和线槽的走向和位置，使用铅笔在墙壁或天花板上做好标记。

（2）使用电钻等工具在标记处钻孔，安装管卡或线槽支架。

（3）将线管或线槽固定在管卡或支架上，确保其牢固可靠。

（4）线管和线槽的连接处要使用专用的接头进行连接，保证连接紧密，无松动。

2、电线和电缆的敷设（1）将电线或电缆从线盘上放出，避免过度弯曲和扭转，以免损伤电线或电缆的绝缘层。

（2）按照施工图纸的要求，将电线或电缆敷设在线管或线槽内。

在敷设过程中，要注意电线或电缆的排列整齐，避免交叉和重叠。

（3）电线或电缆的接头要采用正确的连接方式，如绞接、焊接或压接，并使用绝缘胶带或热缩管进行绝缘处理。

3、配电箱的安装（1）根据施工图纸确定配电箱的安装位置，一般应安装在干燥、通风、便于操作和维护的地方。

（2）使用膨胀螺栓将配电箱固定在墙壁上，确保其牢固可靠。

架空线路及杆上电气设备安装规范1．1 主控项目1.1.1 电杆电杆坑、拉线坑的深度允许偏差，应不深于设计坑深100mm、不深于设计坑深50mm。

说明：1.1.1 架空线路的杆型、拉线设置及两者的埋设深度，在施工设计时是依据所在地的气象条件、土壤特性、地形情况等因素加以考虑决定的。

埋设深度是否足够，涉及线路的抗风能力和稳固性。

太深会使材料浪费。

允许偏差的数值与现行国家标准《电气装置安装工程35KV及以下架空电力线路施工及验收规范》GB50173的规定相一致。

1.1.2架空导线的弧垂值，允许偏差为设计弧垂直的5%，水平排列的同档导线间弧垂直偏差为+-50mm。

说明：1.1.2规范中要测量的弧垂值，是指档距内的最大弧垂值，因建筑电气工程中的架空线路处于地形平坦处居多，所以最大弧垂值的位置在档距的1/2处。

施工设计时依据导线规格大小和架空线路的档距大小，经计算或查表给定弧垂值，但要垂值的大小与环境温度有关，通常设计标准气温下的，施工中测量要经实际温度下换算修正。

为了使导线摆动时不致相互碰线，所以要求导线间弧垂值偏差不大于50mm。

允许偏差的数据与现行国家标准《电气装置安装工程35KV 及以下架空电力线路施工及验收规范》GB50173的规定相一致。

1.1.3 变压器中性点应与接地装置引出干线直接连接，接地装置的接地电值必须符合设计要求说明：1.1.3 变压器的中性点即变压器低压侧三相四线输出的中性点（N端子）。

为了用电安全，建筑电气设计选用中性点（N）接地的系统，并规定与其相连的接地装置接地电阻最大值，施工后实测值不允许超过规定值。

由接地装置引出的干线，以最近距离直接与变压器中性点（N端子）可靠连接，以确保低压供电系统可靠、安全地运行。

1.1.4 杆上变压器和高压绝缘子、高压隔离开关、跌落式熔断器、避雷器等必须按现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150执行交接试验合格。

说明：1.1.4 架空线路的绝缘子、高压隔离开头、跌落式熔断器等对地的绝缘电阻，是在安装前逐个（逐相）用2500V兆欧表摇测。

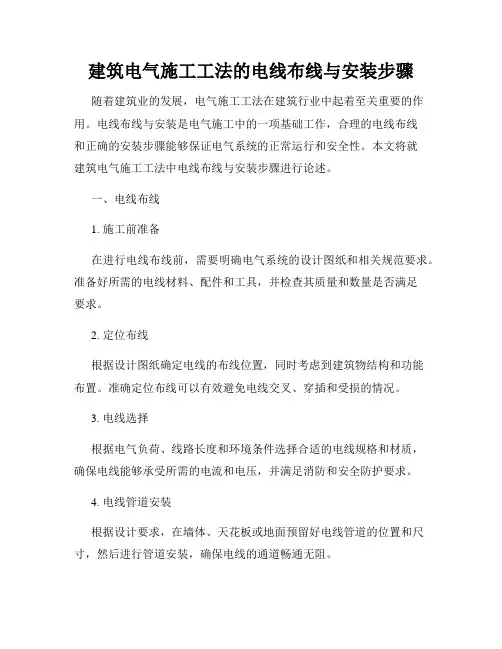

建筑电气施工工法的电线布线与安装步骤随着建筑业的发展，电气施工工法在建筑行业中起着至关重要的作用。

电线布线与安装是电气施工中的一项基础工作，合理的电线布线和正确的安装步骤能够保证电气系统的正常运行和安全性。

本文将就建筑电气施工工法中电线布线与安装步骤进行论述。

一、电线布线1. 施工前准备在进行电线布线前，需要明确电气系统的设计图纸和相关规范要求。

准备好所需的电线材料、配件和工具，并检查其质量和数量是否满足要求。

2. 定位布线根据设计图纸确定电线的布线位置，同时考虑到建筑物结构和功能布置。

准确定位布线可以有效避免电线交叉、穿插和受损的情况。

3. 电线选择根据电气负荷、线路长度和环境条件选择合适的电线规格和材质，确保电线能够承受所需的电流和电压，并满足消防和安全防护要求。

4. 电线管道安装根据设计要求，在墙体、天花板或地面预留好电线管道的位置和尺寸，然后进行管道安装，确保电线的通道畅通无阻。

5. 引入布线在布线过程中，根据电器设备的位置和用电需求，将电线从电源引入到各个用电点，要遵循短距离布线、正负线分开、保持线缆线路的整洁等原则。

6. 分支布线根据每个用电点的功率需求，进行分支布线。

合理安排分支线路可以降低线路负荷，提高电线的利用率和安全性。

7. 固定和保护在电线布线过程中，要确保电线的固定和保护。

使用固定夹、热熔胶等固定电线，并在交叉口、墙洞等部位采用防护措施，避免电线受到物理损坏。

二、电线安装步骤1. 连接插座和开关在进行电线安装前，先固定好插座和开关的位置，然后根据电器设备的功率和用电需求，连接相应的插座和开关。

2. 接地安装根据规范要求，对电气系统进行必要的接地。

将地线与插座、开关以及主接地线连接，确保电流能够正常流向地线，从而保证人身安全。

3. 连接配电箱在电线布线到各个用电点后，将电线连接到配电箱。

根据电流大小和电线数量，选择合适的接线端子，并注意正确连接电源线、负载线和地线。

4. 进行电气测试在电线布线和安装完成后，进行电气测试，以确保电路的正常运行和安全可靠。

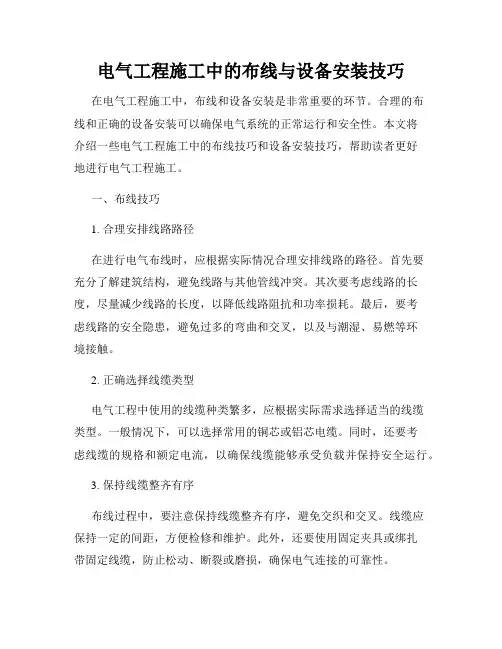

电气工程施工中的布线与设备安装技巧在电气工程施工中，布线和设备安装是非常重要的环节。

合理的布线和正确的设备安装可以确保电气系统的正常运行和安全性。

本文将介绍一些电气工程施工中的布线技巧和设备安装技巧，帮助读者更好地进行电气工程施工。

一、布线技巧1. 合理安排线路路径在进行电气布线时，应根据实际情况合理安排线路的路径。

首先要充分了解建筑结构，避免线路与其他管线冲突。

其次要考虑线路的长度，尽量减少线路的长度，以降低线路阻抗和功率损耗。

最后，要考虑线路的安全隐患，避免过多的弯曲和交叉，以及与潮湿、易燃等环境接触。

2. 正确选择线缆类型电气工程中使用的线缆种类繁多，应根据实际需求选择适当的线缆类型。

一般情况下，可以选择常用的铜芯或铝芯电缆。

同时，还要考虑线缆的规格和额定电流，以确保线缆能够承受负载并保持安全运行。

3. 保持线缆整齐有序布线过程中，要注意保持线缆整齐有序，避免交织和交叉。

线缆应保持一定的间距，方便检修和维护。

此外，还要使用固定夹具或绑扎带固定线缆，防止松动、断裂或磨损，确保电气连接的可靠性。

4. 标识线缆与设备布线完成后，应对线缆和设备进行标识，以便于日后的维护和排除故障。

每根线缆和设备都应有明确的标志，例如编号或名称，可以使用标签或颜色识别。

这有助于提高施工质量和维护效率。

二、设备安装技巧1. 选择合适的设备支架和安装位置在进行设备安装时，需根据设备的大小和重量选择合适的支架和安装位置。

支架要具有足够的强度和稳定性，能够承受设备的负荷。

安装位置应符合操作要求和安全标准，方便设备的维护和检修。

2. 确保设备接地可靠设备接地是电气系统安全运行的关键。

在设备安装过程中，必须确保设备的接地可靠。

应选择适当的接地导体，并确保导体和设备之间的接触良好。

接地电阻应达到规定的标准，以确保系统的安全性。

3. 进行正确的电气连接设备安装需要进行正确的电气连接。

在接线过程中，应根据设备连接图和接线图进行准确的接线。

电杆上电气设备安装及架空线路施工方案（1）、电杆上电气设备的安装，应符合下列规定：1）、安装应牢固可靠。

2）、电气连接应接触紧密，不同金属连接，应有过渡措施。

3）、瓷件表面光洁，无裂缝、破损等现象。

（2）、杆上断路器的安装，应符合下列规定：1）、水平倾斜不大于托架长度的1／100。

2）、引线连接紧密，当采用绑扎连接时，长度不小于150mm。

3）、外壳干净，真空断路器气压不低于规定值。

4）、操作灵活，分、合位置指示正确可靠。

5）、外壳接地可靠，接地电阻值符合规定。

（3）、杆上隔离开关安装，应符合下列规定：1）、瓷件良好。

2）、操作机构动作灵活3）、隔离刀闸合闸时接触紧密，分闸后应有不小于200mm的空气间隙。

4）、与引线的连接紧密可靠。

5）、水平安装的隔离刀闸，分闸时宜使静触头带电。

（4）、杆上避雷器的安装，应符合下列规定：1）、瓷套与固定抱箍之间加垫层。

2）、排列整齐、高低一致，相间距离不小于350mm。

3）、与电气部分连接，不应使避雷器产生外加应力。

4）、引下线接地可靠，接地电阻值符合规定。

（5）、各种隐蔽工程和接地工程均要求符合规范（1）、水泥杆的埋深（不含底盘）为：10m水泥杆埋深1.7m，15米水泥杆埋深2.3米。

（2）、接地极距自然地面不小于0.6m，接地引下线与接地体连接，应设有断开点，便于解开测量接地电阻，断开点的位置一般距地面1.0m处，断开点的连接采用双螺栓加垫片连接，且连接紧密，两螺栓间距为5cm；断开点以下采用间距为10cm的黄绿相间的斑马漆做明显标记，接地引线应紧贴杆身。

（6）、架空线施工方法3.4.8、工程质量的薄弱环节及预防措施根据本工程的特点、结合以往的施工经验、预测可能出现的质量薄弱环节及预防措施、以保证施工质量；3.4.9、标示、标牌新建的每基电杆必须有相应的安全警示牌、禁止攀登牌、相应的线路名称、杆号和电杆埋深标志。

3.4.10、安全风险预测和防范对策表。

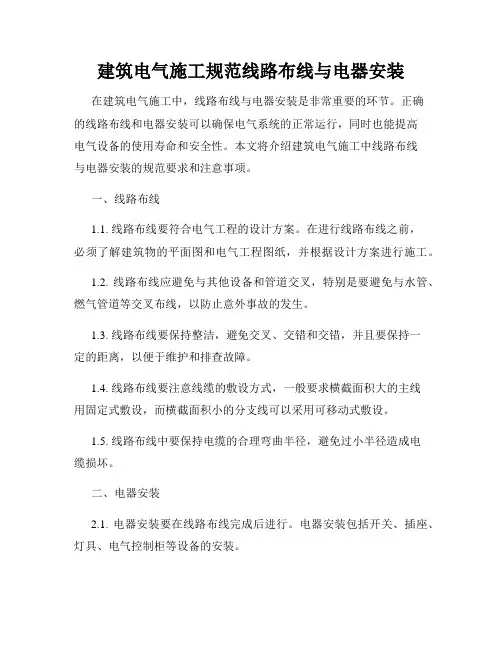

建筑电气施工规范线路布线与电器安装在建筑电气施工中，线路布线与电器安装是非常重要的环节。

正确的线路布线和电器安装可以确保电气系统的正常运行，同时也能提高电气设备的使用寿命和安全性。

本文将介绍建筑电气施工中线路布线与电器安装的规范要求和注意事项。

一、线路布线1.1. 线路布线要符合电气工程的设计方案。

在进行线路布线之前，必须了解建筑物的平面图和电气工程图纸，并根据设计方案进行施工。

1.2. 线路布线应避免与其他设备和管道交叉，特别是要避免与水管、燃气管道等交叉布线，以防止意外事故的发生。

1.3. 线路布线要保持整洁，避免交叉、交错和交错，并且要保持一定的距离，以便于维护和排查故障。

1.4. 线路布线要注意线缆的敷设方式，一般要求横截面积大的主线用固定式敷设，而横截面积小的分支线可以采用可移动式敷设。

1.5. 线路布线中要保持电缆的合理弯曲半径，避免过小半径造成电缆损坏。

二、电器安装2.1. 电器安装要在线路布线完成后进行。

电器安装包括开关、插座、灯具、电气控制柜等设备的安装。

2.2. 电器安装要保持设备之间的安全距离，防止因设备过于密集而导致的火灾和电气故障。

2.3. 电器安装要符合相关安全标准和规范要求，如安装合格的开关插座，使用绝缘良好的电线电缆等。

2.4. 电器安装时要保证设备的可靠接地，以增加电气设备的安全性能。

2.5. 电器安装要进行严格的测试和验收。

在施工完成后，必须进行设备的功能测试和安全性能测试，并出具相应的验收报告。

三、安全注意事项3.1. 在进行线路布线和电器安装时，必须遵循电气工程施工的安全规范，佩戴好安全帽和绝缘手套，使用合格的工具和设备。

3.2. 在进行线路布线和电器安装时，必须切断电源，以免触电事故的发生。

3.3. 在进行线路布线和电器安装时，必须注意防电气火灾，禁止乱接乱拆电线，保持电气设备的良好状态，及时清理灰尘和杂物。

3.4. 在进行线路布线和电器安装时，必须合理安排施工顺序，避免误操作和疏忽导致的事故。

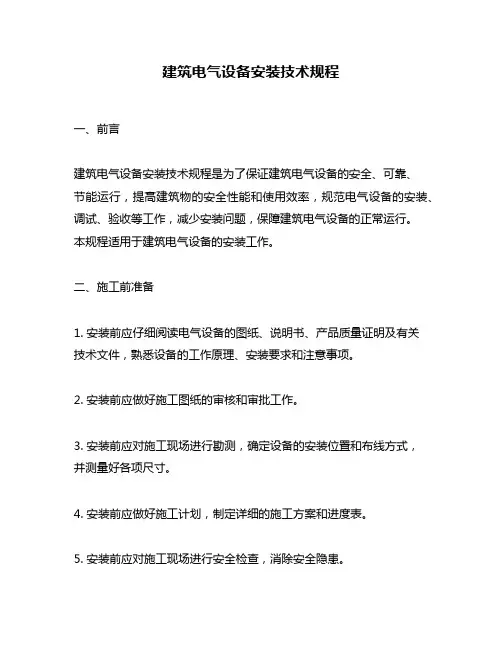

建筑电气设备安装技术规程一、前言建筑电气设备安装技术规程是为了保证建筑电气设备的安全、可靠、节能运行，提高建筑物的安全性能和使用效率，规范电气设备的安装、调试、验收等工作，减少安装问题，保障建筑电气设备的正常运行。

本规程适用于建筑电气设备的安装工作。

二、施工前准备1. 安装前应仔细阅读电气设备的图纸、说明书、产品质量证明及有关技术文件，熟悉设备的工作原理、安装要求和注意事项。

2. 安装前应做好施工图纸的审核和审批工作。

3. 安装前应对施工现场进行勘测，确定设备的安装位置和布线方式，并测量好各项尺寸。

4. 安装前应做好施工计划，制定详细的施工方案和进度表。

5. 安装前应对施工现场进行安全检查，消除安全隐患。

三、设备安装1. 安装前应对设备进行检查，确认设备的完好性和质量，并按照图纸要求进行安装。

2. 安装过程中应采用专用工具，严格按照图纸要求进行安装，并注意设备的水平度和垂直度。

3. 电缆线路的敷设应按照有关规定进行，应保持电缆线路的安全可靠。

4. 安装时应注意设备的接地，接地电阻应符合有关规定，并进行可靠接地。

5. 安装过程中应及时进行防护措施，保护设备不受损坏。

6. 安装完成后应进行检查，确认设备的安装质量。

四、设备调试1. 安装完成后应进行设备的调试，确认设备的功能正常。

2. 调试时应按照设备的要求进行，注意调试的顺序和方法。

3. 调试时应做好安全措施，防止电气事故的发生。

4. 调试完成后应进行设备的试运行，确认设备的运行正常。

五、设备验收1. 安装调试完成后应进行设备的验收，确认设备符合有关规定和要求。

2. 验收时应按照有关规定进行，检查设备的安装质量和功能是否正常。

3. 验收合格后应填写设备验收记录，并进行归档。

六、安全注意事项1. 安装过程中应严格遵守有关安全规定，做好安全措施。

2. 安装过程中应注意防火、防爆等安全问题，保护设备不受损坏。

3. 安装过程中应注意电气安全，防止电气事故的发生。

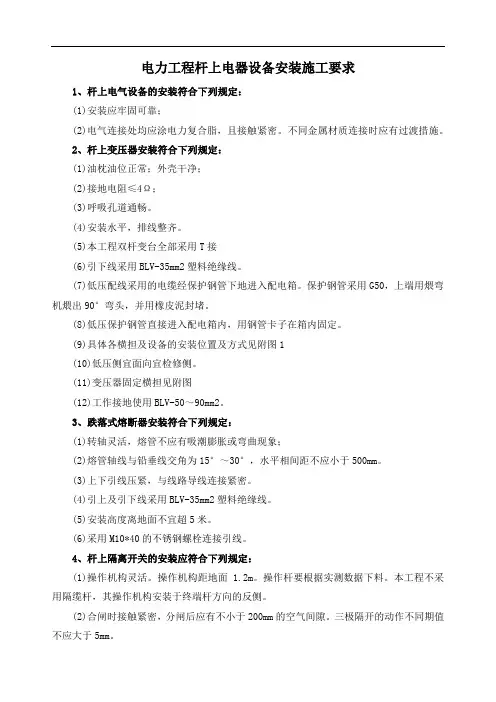

电力工程杆上电器设备安装施工要求1、杆上电气设备的安装符合下列规定：(1)安装应牢固可靠；(2)电气连接处均应涂电力复合脂，且接触紧密。

不同金属材质连接时应有过渡措施。

2、杆上变压器安装符合下列规定：(1)油枕油位正常；外壳干净；(2)接地电阻≤4Ω；(3)呼吸孔道通畅。

(4)安装水平，排线整齐。

(5)本工程双杆变台全部采用T接(6)引下线采用BLV-35mm2塑料绝缘线。

(7)低压配线采用的电缆经保护钢管下地进入配电箱。

保护钢管采用G50，上端用煨弯机煨出90°弯头，并用橡皮泥封堵。

(8)低压保护钢管直接进入配电箱内，用钢管卡子在箱内固定。

(9)具体各横担及设备的安装位置及方式见附图1(10)低压侧宜面向宜检修侧。

(11)变压器固定横担见附图(12)工作接地使用BLV-50～90mm2。

3、跌落式熔断器安装符合下列规定：(1)转轴灵活，熔管不应有吸潮膨胀或弯曲现象；(2)熔管轴线与铅垂线交角为15°～30°，水平相间距不应小于500mm。

(3)上下引线压紧，与线路导线连接紧密。

(4)引上及引下线采用BLV-35mm2塑料绝缘线。

(5)安装高度离地面不宜超5米。

(6)采用M10*40的不锈钢螺栓连接引线。

4、杆上隔离开关的安装应符合下列规定：(1)操作机构灵活。

操作机构距地面 1.2m。

操作杆要根据实测数据下料。

本工程不采用隔缆杆，其操作机构安装于终端杆方向的反侧。

(2)合闸时接触紧密，分闸后应有不小于200mm的空气间隙。

三极隔开的动作不同期值不应大于5mm。

(3)隔开抱箍的安装位置及材料选用见附表。

(4)隔离开关的连线不采用设备线夹，采用双镀锡铜接线端子相连。

既本线压镀锡铜接线端子与隔离开关相连，另外用并沟线夹在本线上另并一根线压镀锡铜接线端子与隔离开关另一个接线孔相连。

5、杆上避雷器安装应符合下列规定：(1)排列整齐，相间距离，1-10KV时不小于350mm；1KV以下时不小于150mm。

架空线路和杆上设备安装施工要求1. 概述本文档旨在规定架空线路和杆上设备的安装施工要求，以保证施工过程安全、高效和符合相关法规标准。

2. 施工前准备工作在开始施工前，必须完成以下准备工作：- 对施工区域进行勘察，并制定详细的施工方案。

- 确定所需材料和设备，并进行采购和调配。

- 安排合适的施工人员，确保他们具备相关技能和证书。

3. 施工安全要求安全是施工过程中的首要考虑因素。

以下是施工安全要求：- 所有施工人员必须戴好安全帽，并穿戴适当的防护服装。

- 在施工现场设置明显的警示标志，以提醒工作人员和过往行人注意安全。

- 严格遵守电器安全操作规程，确保设备与电源断开后才能进行安装和维修。

4. 施工质量要求为了确保架空线路和杆上设备的质量，必须满足以下要求：- 严格按照相关规范和标准进行施工，确保设备的稳固性和可靠性。

- 所有接头必须经过正确连接，确保电力传输的顺畅和安全。

- 使用合适的工具和设备，避免对设备造成损坏或影响运行效果。

5. 施工验收要求在施工完成后，必须进行验收工作。

以下是施工验收要求：- 对设备进行功能和质量检查，确保其符合设计要求和标准。

- 进行安全性检查，确保设备没有存在安全隐患。

- 由专业人员进行验收,并记录相关信息和结果。

6. 监督和管理对施工过程进行监督和管理是确保施工质量和安全的重要手段。

以下是监督和管理要求：- 每个施工阶段都应有专人进行监督和记录。

- 每日施工进度和质量情况应有记录，以方便管理和追溯。

- 当有问题或纠纷发生时，及时采取措施进行解决。

以上是架空线路和杆上设备安装施工的要求，希望施工单位严格遵守，确保施工质量和人员安全。

建筑施工中的电气设备安装与接线随着社会的不断发展，建筑施工行业也在迅速发展，电气设备的安装与接线成为了建筑施工中重要的一环。

电气设备的安装与接线质量直接关系到建筑物的用电安全，因此在建筑施工过程中，电气设备的安装与接线工作必须要严格按照相关规范和标准进行。

首先，在建筑施工中，电气设备的安装需要根据建筑物的功能和用电需求进行合理规划。

在规划过程中，首先要确定电气设备的种类和数量，然后根据建筑物的布局和用电需求，合理安排电气设备的位置和布线。

合理的布局和位置安排可以减少电气设备之间的干扰，提高设备的使用效率。

同时，在安装过程中，还要注意电气设备与其他设备之间的空间要求，确保设备之间有足够的间隔，以防止因设备过热而引发火灾等安全事故。

其次，在电气设备的安装过程中，需要严格按照相关规范和标准进行。

首先要选择符合国家标准的电气设备，并确保设备的质量可靠。

其次，在设备的安装过程中，必须严格按照设备的安装说明进行操作，确保设备的安装质量。

同时，在安装过程中，还要注意设备的接地，确保设备能够有效地接地，以防止因设备漏电而引发触电事故。

此外，在设备的安装过程中，还要注意设备的防护措施，确保设备能够有效地防止灰尘、水汽等外界因素的侵入，提高设备的使用寿命。

最后，在电气设备的接线过程中，需要严格按照相关规范和标准进行。

首先要选择符合国家标准的电缆和导线，并确保其质量可靠。

其次，在接线过程中，必须严格按照设备的接线图进行接线，确保接线正确无误。

同时，在接线过程中，还要注意导线的绝缘，确保导线的绝缘性能符合要求，以防止因导线绝缘不良而引发漏电事故。

此外，在接线过程中，还要注意接线的牢固性，确保接线牢固可靠，以防止因接线松动而引发设备故障。

总之，建筑施工中的电气设备安装与接线是一项重要的工作，需要严格按照相关规范和标准进行。

合理规划电气设备的安装位置和布线，选择符合国家标准的电气设备和导线，严格按照设备的安装说明和接线图进行操作，确保设备的安装质量和接线正确无误。

建筑工程中的电气设备安装与维护在建筑工程中，电气设备的安装与维护是非常重要的环节。

电气设备不仅影响建筑物的正常运行，也直接关系到人们的生活质量和安全。

本文将从设备安装和维护两个方面进行论述。

一、电气设备安装1. 设备选型和布置：在进行电气设备安装前，首先需要根据建筑物的用途和需求，选择合适的设备类型和规格。

然后，根据设备的功能和安全要求，合理布置设备的位置。

2. 接线和接地：设备的接线是电气安装中的关键环节之一。

正确的接线可以确保电气系统的稳定和安全运行。

同时，必须确保设备的接地良好，以避免电气设备的静电积累和触电风险。

3. 安全保护装置：在电气设备安装过程中，应该配备适当的安全保护装置，如漏电保护器、断路器等，以保障设备和人员的安全。

4. 设备调试与验收：安装完成后，对电气设备进行调试和验收是必要的步骤。

通过调试和验收，可以确保设备的正常运行，并排除可能存在的故障和隐患。

二、电气设备维护1. 定期检查与测试：为了确保电气设备的正常工作状态，需要定期进行检查和测试。

主要内容包括电气连接是否紧固，插座和开关是否正常等。

此外，还需要对电气设备的绝缘电阻进行测试，以判断设备是否存在漏电等问题。

2. 清洁和保养：定期清洁和保养电气设备是维护工作中的重要环节。

清洁可以有效预防因灰尘积累而导致的设备故障和性能下降。

3. 故障处理与维修：当电气设备出现故障时，及时处理和维修是必要的。

对于小故障，可以由专业人员进行维修。

而对于大型设备的故障，则需要请专业维修人员上门处理。

4. 更新与升级：随着科技的不断发展，电气设备也在不断更新与升级。

建筑物的电气设备如果年代较久，可以考虑进行设备更新与升级，以提高设备的性能和安全性。

总结：电气设备的安装与维护在建筑工程中扮演着重要的角色。

合理的安装和维护措施可以保障电气设备的正常运行，同时也对建筑物的安全和使用效果起到关键作用。

因此，在建筑工程中，电气设备安装与维护必须高度重视，确保工程的质量与安全。

电工工程施工规范中的电气设备安装电气设备安装是电工工程施工中至关重要的一环。

在电气设备安装过程中，按照规范执行，可以确保设备的正常运行和人身安全。

本文将介绍电工工程施工规范中的电气设备安装的要求和步骤。

1. 设备安装前的准备工作在进行电气设备安装之前，需要进行一系列的准备工作。

首先，施工人员需要了解设备的技术参数和安装要求，包括设备的额定电压、额定电流、安装位置等。

其次，需要对安装场地进行检查，确保设备的安装位置符合要求，没有会影响设备安装和使用的障碍物。

最后，需要准备好安装所需的工具和材料，确保施工的顺利进行。

2. 设备安装的步骤（1）设备固定：根据规范要求，首先需要将设备固定在安装位置上。

设备固定需要考虑设备的重量和稳定性，确保设备不会因为受力不均或者外力作用而移动或倾斜。

（2）设备接线：接下来，需要进行设备的电气接线工作。

在进行接线之前，需要先关闭电源，并使用万用表等工具检查电源是否已经完全断开。

在进行接线时，应根据设备的接线图和规范要求，正确连接设备的电源线、控制线和信号线等。

接线过程中，需要检查接线端子的紧固性和绝缘性能，确保接线的质量。

（3）设备调试：安装完成后，需要对设备进行必要的调试工作。

调试工作包括设备的功能测试、接地测试、绝缘测试等。

通过调试工作，可以确保设备的正常运行和安全性能。

3. 安全注意事项在进行电气设备安装时，需要注意以下几点安全事项。

（1）施工人员必须具备相关的电气知识和技能，并且要经过规范的培训和考核。

（2）在进行设备安装前，需要切断电源并进行电压和电流的测试，确保设备和工作场所的安全。

（3）施工现场必须保持清洁整洁，避免杂物和垃圾的堆放。

（4）在进行设备固定和接线工作时，需要使用合适的工具和设备，并确保操作的安全。

4. 设备安装的质量控制为确保电气设备安装的质量，需要进行相应的质量控制。

质量控制包括设备安装过程中的自检和互检，以及施工后的验收工作。

自检是指施工人员在进行设备安装过程中，对自己的工作进行检查和评估，保证施工质量符合规范要求。

建筑工程电气设备安装方案一、前言电气设备是建筑工程中的重要组成部分，其安装方案对于工程的质量和安全具有重要影响。

本文旨在对建筑工程中常见的电气设备安装方案进行详细阐述，以期引导工程施工人员在实际操作中能够按照标准要求进行安装工作，确保工程质量，保障工程安全。

二、安装前准备1. 设备选型在进行电气设备安装前，首先要根据工程需要选择适合的设备型号。

在选择设备时要充分考虑设备的使用环境、功率要求、功能需求等因素，以确保选用的设备符合工程要求。

2. 设备进场检验设备进场后，要对设备的包装进行检查，保证设备在运输过程中没有损坏。

同时要对设备自身进行外观检查，确保设备的质量符合要求。

3. 设备安装位置确定在安装电气设备之前，要确定设备的安装位置，综合考虑设备的使用要求、布线需求、安全距离要求等因素，确定最佳的安装位置。

4. 安装人员培训在进行电气设备安装前，要对安装人员进行相关培训，确保他们具备足够的专业知识和操作技能，能够熟练安装各类电气设备。

三、安全注意事项1. 施工现场要设置明显的安全警示标志，确保施工现场的安全；2. 施工现场要保持整洁，杂物要及时清理，以确保施工操作的安全；3. 安全用电：在进行电气设备安装操作时要使用绝对可靠的断电保护措施，保障安装人员的安全；4. 熟练操作：安装人员要熟练操作各类电气工具，确保安装操作的安全。

四、电气设备安装步骤1. 布线安装（1）根据设备的布置要求，在施工现场进行布线设计，满足电气设备的电气连接需求；（2）根据设计要求，在墙体、地板或吊顶等处进行槽道开凿，进行电缆埋设或金属导管的安装；（3）安装电缆槽、燃气槽、接地引出线和地线。

2. 电气设备安装（1）设备悬挂：将设备按照设计要求悬挂在设备安装位，使用专业吊装工具进行悬挂操作；（2）设备连接：根据设计要求，对设备进行电气线连接和接地连接；（3）电气设备内部接线：对电气设备内部的接线板进行布线连接；（4）电气设备附件安装：对设备的附件如面板、开关、插座等进行安装调试。

【专业知识】建筑电气工程架空线路及杆上电气设备怎样安装【学员问题】建筑电气工程架空线路及杆上电气设备怎样安装？【解答】一、主控项目1、电杆坑、拉线坑的深度允许偏差，应不深于设计坑深100mm、不浅于设计坑深50mm.2、架空导线的弧垂值，允许偏差为设计弧垂值的±5%，水平排列的同档导线问弧垂值偏差为±50mm.3、变压器中性点应与接地装置引出干线直接连接，接地装置的接地电阻值必须符合设计要求。

4、杆上变压器和高压绝缘子、高压隔离开关、跌落式熔断器、避雷器等必须按本规范第3.1.8条的规定交接试验合格。

5、杆上低压配电箱的电气装置和馈电线路交接试验应符合下列规定：a、每路配电开关及保护装置的规格、型号，应符合设计要求；b、相间和相对地间的绝缘电阻值应大于0.5MΩ；c、电气装置的交流工频耐压试验电压为1kV，当绝缘电阻值大于10MΩ时，可采用2500V兆欧表摇测替代，试验持续时间1min，无击穿闪络现象。

二、一般项目1、拉线的绝缘子及金具应齐全，位置正确，承力拉线应与线路中心线方向一致，转角拉线应与线路分角线方向一致。

拉线应收紧，收紧程度与杆上导线数量规格及弧垂值相适配。

2、电杆组立应正直，直线杆横向位移不应大于50mm，杆梢偏移不应大于梢径的1/2，转角杆紧线后不向内角倾斜，向外角倾斜不应大于1个梢径。

3、直线杆单横担应装于受电测，终端杆、转角杆的单横担应装于拉线侧。

横担的上下歪斜和左右扭斜，从横担端部测量不应大于20mm.横担等镀锌制品应热浸镀锌。

4、导线无断股、扭绞和死弯，与绝缘子固定可靠，金具规格应与导线规格适配。

5、线路的跳线、过引线、接户线的线间和线对地间的安全距离，电压等级为6～10kV 的，应大于300mm；电压等级为IkV及以下的，应大于150mm.用绝缘导线架设的线路，绝缘破口处应修补完整。

6、杆上电气设备安装应符合下列规定：a、固定电气设备的支架、紧固件为热浸镀锌制品，紧固件及防松零件齐全；b、变压器油位正常、附件齐全、无渗油现象、外壳涂层完整；c、跌落式熔断器安装的相间距离不小于500mm；熔管试操动能自然打开旋下；d、杆上隔离开关分、会操动灵活，操动机构机械锁定可靠，分合时三相同期性好，分闸后，刀片与静触头间空气间隙距离不小于200mm；地面操作杆的接地（PE）可靠，且有标识；e、杆上避雷器排列整齐，相间距离不小于350mm，电源侧引线铜线截面积不小于16m ㎡、铝线截面积不小于25m㎡，接地侧引线铜线截面积不小于25m㎡，铝线截面积不小于35m㎡.与接地装置引出线连接可靠。
