安装造价电气专业基础知识讲义

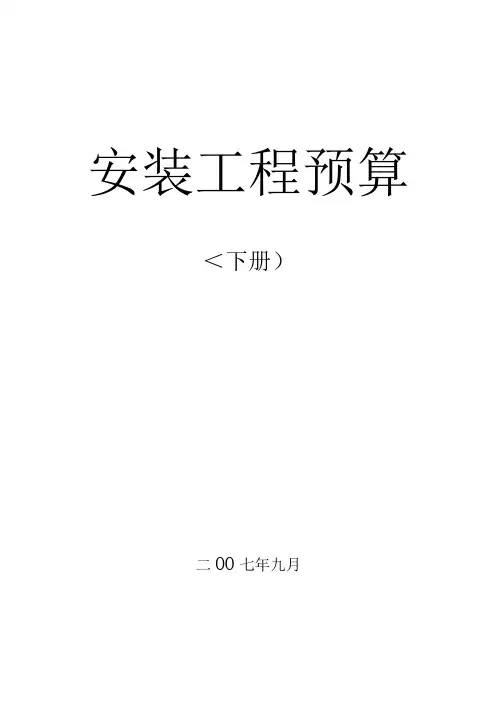

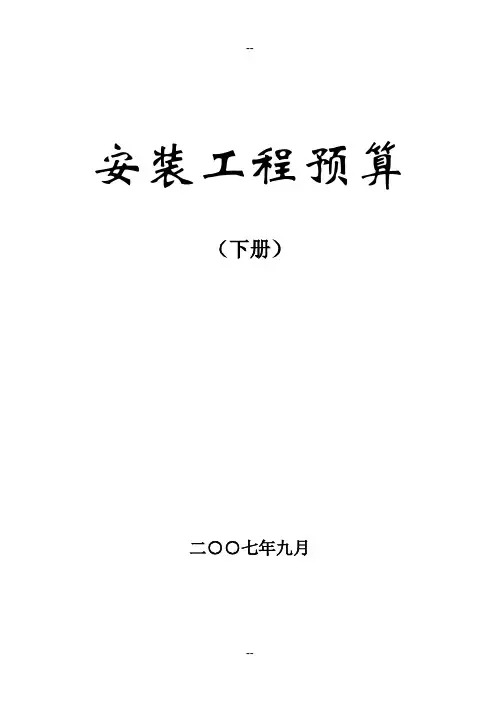

安装工程预算（下册）二○○七年九月第一章电气照明工程第一节电气照明工程基础知识一、常用的电气设备等安装高度1、配电箱：一般箱底距地1.5ｍ2、灯具: 依据设计管线一般沿顶棚敷设。

3、开关:拉线开关：一般距顶0．3m板式开关:一般距地１．３m－1.5m4、插座：一般插座安装高度距地0。

3m，管线一般沿地面敷设。

其它插座:空调插座、防水插座等安装高度距地１．5m—1。

8m,管线一般沿顶棚敷设。

5、聚氯乙烯塑料铜线:BV６、聚氯乙烯塑料铝线：BLＶ二、建筑电气工程施工图常用图形符号1、动力、照明线路在平面图上的表示方法①线路配线方式符号具体符号：ＳＣ焊接钢管配线ＴＣ（ＤG）电线管（薄壁钢壁)配线P （VG）硬塑料管配线（PVC） PC （RVG）软塑料管配线 F(SＰG) 金属软管（蛇皮管）配线CＴ电缆桥架配线②线路敷配部位符号M (S）沿钢索配线 BＥ（LＭ）沿梁或屋架下弦明配线CLE（ZＭ）沿柱明配线 WE(QM）沿墙明配线FC （DＡ）埋地面（板)敷设ＣLＥ(KZM）跨柱明配线CE(PM）沿天棚明配线 BC（LA）在梁内或沿梁暗配线ＣLC （ＺA）在柱内或沿柱暗配线ＷＣ(QA）在墙内暗配线ＣC (ＰA) 在顶棚内暗配线③线路文字标注格式a—b（c×ｄ)ｅ—f式中ａ-—线路编号或线路用途符号；b—-导线型号；c-—导线根数;d—-导线截面，不同截面分别标准;e--配线方式符号及导线穿管管径；ｆ——敷设部位符号。

2、动力、照明设备在平面图上表示方法①用电设备标注格式式中a-—设备编号;b——额定功率,kW;c——线路首端熔断片或自动开关脱扣器电流，A;d——安装标高,m。

②电力和照明配电箱标注格式当需要标注引入线规格时为:式中 a—-设备编号b——设备型号;ｃ——设备功率,kW；ｄ——导线型号；e—-导线根数;f——导线截面,mm2；ｇ——导线敷设方式及部位。

③灯具的标注方法若为吸顶灯则为：式中a—-灯具数量；b——灯具型号或编号；ｃ-—每盏照明灯具的灯泡(管）数量;d—-灯泡（管)容量,W;e—-灯泡(管）安装高度，m;ｆ--灯具安装方式(WＰ、C、P、Ｒ、W、）；L——光源种类(Ｎe,Xｅ，Na，Hg,Ｉ,IN,FL）.④开关及熔断器标注格式当需要标注引入线规格时为：式中 a—-设备编号b-—设备型号；c—-额定电流，Ａ；i-－整（镇)定电流，A；d—-导线型号；e—-导线根数;f—导线截面,ｍm2;g——导线敷设方式及部位。

电气工程造价知识全解电气设备安装工程是建设工程中的一种常见的、重要的设备安装工程。

电气设备安装工程计价涉及到许多电气工程专业知识。

一、电气设备安装工程的组成一般的电气设备安装工程是以接受电能，经变换、分配电能，到使用电能或从接受电能经过分配到用电设备所形成的工程系统。

按其主要功能不同分为电气照明系统、动力系统、变配电系统等，这种以电能的传输、分配和使用为主的工程系统常称为强电工程。

1. 电气照明系统将电能转换为光能的电气装置构成照明工程。

它包括工矿企业生产用照明和民用建筑照明等。

照明系统可分一般照明系统、局部照明系统和混合照明系统。

电气照明系统的范围一般包括：电源引入－控制设备（配电箱）―配电线路―照明灯（器）具。

2.防雷及接地系统(1)防雷装置防雷装置是为了保护建筑物、构筑物以及设备免遭雷击破坏的一种保护装置，通常由三部分组成：接闪器（避雷针、避雷网）或避雷器、连接线（引下线）、接地装置。

(2)接地装置接地装置由接地体和接地线(接地母线)组成.电气设备接地按其作用通常有工作接地、保护接地、保护接零、重复接地和防雷接地之分。

3.动力系统动力系统是将电能作用于电动机来拖动各种工作设备或以电能为能源用于生产的电气装置，如高、低压或交、直流电机，起重电气装置，自动化拖动装置等。

动力工程通常以一个车间或一栋厂房为一个单位工程，它的范围为：电源引入―各种控制设备―配电线路（包括二次线路）―电机或用电设备接线―接地、调试等。

4.变配电系统变配电系统是用于变换和分配电能的电气装置总称，由变电设备和配电设备两大部分组成。

变配电系统作为一个单位工程时，它的范围一般从电力网接入电源点起，到分配电能的输出点的整个工程内容，同时也包括该系统内的照明、接地、防雷装置等。

二、常用电气材料和设备1.材料常配电系统是用于变换和分配电能的电气装置总称,由变电设备和配电设备两大部分组成。

变配电系统作为一个单位工程时，它的范围一般从电力网接入电源点起，到分配电能的输出点的整个工程内容，同时也包括该系统内的照明、接地、防雷装置等。

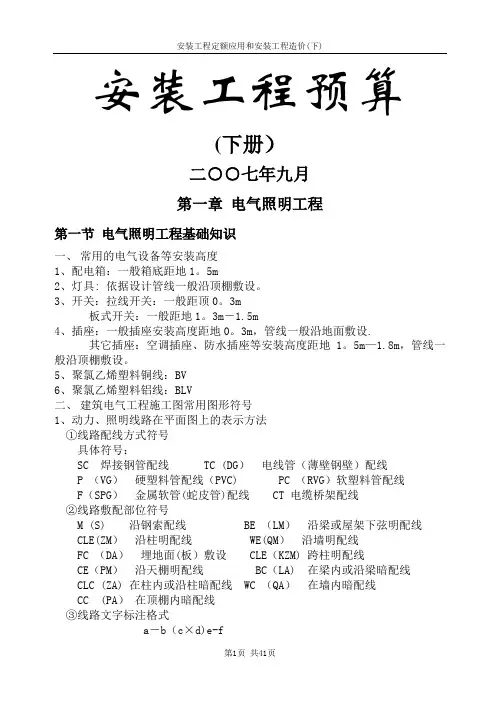

安装工程预算(下册）二○○七年九月第一章电气照明工程第一节电气照明工程基础知识一、常用的电气设备等安装高度1、配电箱：一般箱底距地1。

5m2、灯具: 依据设计管线一般沿顶棚敷设。

3、开关：拉线开关：一般距顶0。

3m板式开关：一般距地1。

3m－1.5m4、插座：一般插座安装高度距地0。

3m，管线一般沿地面敷设.其它插座：空调插座、防水插座等安装高度距地1。

5m—1.8m，管线一般沿顶棚敷设。

5、聚氯乙烯塑料铜线：BV6、聚氯乙烯塑料铝线：BLV二、建筑电气工程施工图常用图形符号1、动力、照明线路在平面图上的表示方法①线路配线方式符号具体符号：SC 焊接钢管配线 TC (DG）电线管（薄壁钢壁）配线P （VG）硬塑料管配线（PVC) PC （RVG）软塑料管配线F（SPG）金属软管(蛇皮管)配线 CT 电缆桥架配线②线路敷配部位符号M (S) 沿钢索配线 BE （LM）沿梁或屋架下弦明配线CLE(ZM）沿柱明配线 WE(QM）沿墙明配线FC （DA）埋地面(板）敷设 CLE（KZM) 跨柱明配线CE（PM）沿天棚明配线 BC（LA) 在梁内或沿梁暗配线CLC (ZA) 在柱内或沿柱暗配线 WC （QA）在墙内暗配线CC (PA）在顶棚内暗配线③线路文字标注格式a－b（c×d)e-f式中 a-—线路编号或线路用途符号；b-—导线型号;c——导线根数；d——导线截面，不同截面分别标准；e-—配线方式符号及导线穿管管径;f－-敷设部位符号.2、动力、照明设备在平面图上表示方法①用电设备标注格式式中a——设备编号；b-—额定功率，kW；c--线路首端熔断片或自动开关脱扣器电流，A；d—-安装标高,m。

②电力和照明配电箱标注格式当需要标注引入线规格时为：式中 a--设备编号b-—设备型号；c——设备功率,kW；d--导线型号；e——导线根数；f——导线截面，mm2；g-—导线敷设方式及部位.③灯具的标注方法若为吸顶灯则为：式中 a——灯具数量;b——灯具型号或编号;c-—每盏照明灯具的灯泡（管）数量；d——灯泡(管)容量，W;e-—灯泡(管）安装高度，m；f－-灯具安装方式(WP、C、P、R、W、)；L——光源种类(Ne，Xe,Na，Hg，I，IN，FL）。

第二章电气设备安装工程第一部分基础知识§ 2.1 电气设备安装工程基础知识2.1.2 电气设备安装基础知识（教材P37）1、电气工程包括电力、通迅、控制三大系统2、电气系统一般由发电厂、输电线路、变电所、配电线路及用电设备构成。

（教材P37）▲简单解释图2.1-1发电送变电过程（教材P37）由发电厂中的发电机发出3.15～15.7KV电压通过升压变压器升到35～500KV 电压,经过高压输电线送到区域变电所，区域变电所通过降压变压器将电压降到6～10KV电压,经过高压配电线送到用户中的高压配电房，再通过降压变压器将电压降到380/220V供用户用电。

3、在电气安装工程中，目前我国常用的电压有500KV、330KV、220KV、110KV、35KV、10KV、6KV、380V、220V。

根据供电线路采用电压的不同，可分为高压线路和低压线路两种。

▲习惯上把1KV及以上的电压称为高压，1KV以下的电压称为低压。

（教材P37）▲我国规定安全电压为36V、24V、12V三种。

4、在低压配电系统中应用最广泛的供电方式为三相四线制。

(教材P38)即：在配电变压器低压侧三相绕组的首端A、B、C引出三条导线（叫相线），分别用黄、绿、红三色标示。

未端X、Y、Z联接成一个公共点（叫中点或零点）,从中点O引出一条导线（叫中线），用黑色或白色标示。

这种具有中线的三相供电方式称为三相四线制。

它既可供三相电源（380V），也可供单相电源（220V），且可供给两种电压—---相电压和线电压。

相电压—----每根相线与中线之间的电压称为相电压线电压—----相线之间的电压称为线电压如下图所示：A 黄色B 绿色0 黑色(白色)V AB 、V BC 、V CA ——----为线电压（380V ） V A 、V B 、V C ——-------为相电压（220V ）▲ 380V 电压用于民用建筑内部动力设备供电或向工业生产设备供电。

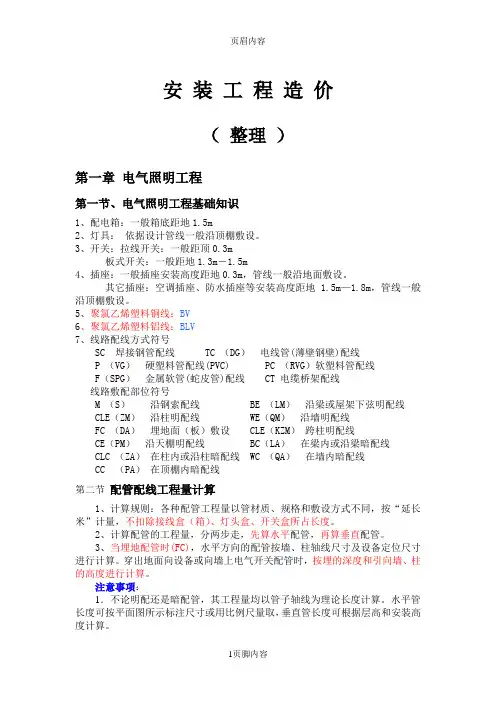

安装工程造价（整理）第一章电气照明工程第一节、电气照明工程基础知识1、配电箱：一般箱底距地1.5m2、灯具：依据设计管线一般沿顶棚敷设。

3、开关：拉线开关：一般距顶0.3m板式开关：一般距地1.3m－1.5m4、插座：一般插座安装高度距地0.3m，管线一般沿地面敷设。

其它插座：空调插座、防水插座等安装高度距地 1.5m—1.8m，管线一般沿顶棚敷设。

5、聚氯乙烯塑料铜线：BV6、聚氯乙烯塑料铝线：BLV7、线路配线方式符号SC 焊接钢管配线 TC （DG）电线管(薄壁钢壁)配线P （VG）硬塑料管配线(PVC) PC （RVG）软塑料管配线F（SPG）金属软管(蛇皮管)配线 CT 电缆桥架配线线路敷配部位符号M （S）沿钢索配线 BE （LM）沿梁或屋架下弦明配线CLE（ZM）沿柱明配线 WE（QM）沿墙明配线FC （DA）埋地面（板）敷设 CLE（KZM）跨柱明配线CE（PM）沿天棚明配线 BC（LA）在梁内或沿梁暗配线CLC （ZA）在柱内或沿柱暗配线 WC （QA）在墙内暗配线CC （PA）在顶棚内暗配线第二节配管配线工程量计算1、计算规则：各种配管工程量以管材质、规格和敷设方式不同，按“延长米”计量，不扣除接线盒（箱）、灯头盒、开关盒所占长度。

2、计算配管的工程量，分两步走，先算水平配管，再算垂直配管。

3、当埋地配管时(FC)，水平方向的配管按墙、柱轴线尺寸及设备定位尺寸进行计算。

穿出地面向设备或向墙上电气开关配管时，按埋的深度和引向墙、柱的高度进行计算。

注意事项：1．不论明配还是暗配管，其工程量均以管子轴线为理论长度计算。

水平管长度可按平面图所示标注尺寸或用比例尺量取，垂直管长度可根据层高和安装高度计算。

2．在计算配管工程量时要重点考虑管路两端、中间的连接件：①两端应该预留的要计入工程量（如进、出户管端）；②中间应该扣除的必须扣除（如配电箱等所占长度）。

3．明配管工程量计算时，要考虑管轴线距墙的距离，如在设计无要求时，一般可以墙皮作为量取计算的基准；设备、用电器具作为管路的连接终端时，可依其中心作为量取计算的基准。

安装工程预算＜下册）二OO七年九月1/ 53第一章电气照明工程第一节电气照明工程基础知识一、常用的电气设备等安装高度1、配电箱：一般箱底距地1.5m2灯具：依据设计管线一般沿顶棚敷设。

3、开关：拉线开关：一般距顶0.3m板式开关：一般距地1.3m—1.5m4、插座：一般插座安装高度距地0.3m，管线一般沿地面敷设。

其它插座：空调插座、防水插座等安装高度距地 1.5m—1.8m，管线般沿顶棚敷设。

5、聚氯乙烯塑料铜线：BV6、聚氯乙烯塑料铝线：BLV二、建筑电气工程施工图常用图形符号1、动力、照明线路在平面图上的表示方法①线路配线方式符号具体符号：SC焊接钢管配线TC <DG 电线管(薄壁钢壁〉配线P <VG 硬塑料管配线(PVC> PC <RVG)软塑料管配线FvSPG ) 金属软管(蛇皮管〉配线CT 电缆桥架配线②线路敷配部位符号M <S ) 沿钢索配线BE <LM ) 沿梁或屋架下弦明配线CLEvZM )沿柱明配线WEvQM ) 沿墙明配线FC <DA ) 埋地面<板)敷设CLEvKZM 跨柱明配线CEvPM) 沿天棚明配线BC<LA 在梁内或沿梁暗配线CLC <ZA 在柱内或沿柱暗配线WC <QA 在墙内暗配线CC <PA 在顶棚内暗配线③线路文字标注格式a — b(c x d>e-f式中a ――线路编号或线路用途符号；b――导线型号；c ――导线根数；d――导线截面，不同截面分别标准；e――配线方式符号及导线穿管管径；f ――敷设部位符号。

2、动力、照明设备在平面图上表示方法2/ 53① 用电设备标注格式式中a ——设备编号;b ――额定功率，kWc ――线路首端熔断片或自动开关脱扣器电流， A ;d 安装标高，m② 电力和照明配电箱标注格式bQa —b - c当需要标注引入线规格时为:b -c ddf)-g式中a ——设备编号b 设备型号；c ――设备功率，kWd ――导线型号；e ――导线根数；f —导线截面，mmg ――导线敷设方式及部位③ 灯具的标注方法式中a ——灯具数量；b ――灯具型号或编号；c ――每盏照明灯具的灯泡（管〉数量;d ――灯泡（管〉容量，Wa-b cxdx L e若为吸顶灯则为：a-bcxdx L3/ 53e—灯泡（管〉安装高度，mf ――灯具安装方式（WR C、P、R、W ＞;L——光源种类（Ne, Xe, Na, Hg, I , IN, FL＞。

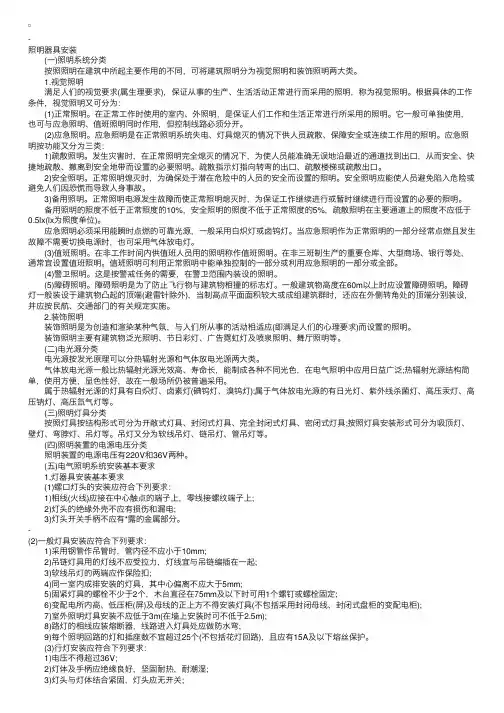

-照明器具安装 (⼀)照明系统分类 按照照明在建筑中所起主要作⽤的不同，可将建筑照明分为视觉照明和装饰照明两⼤类。

1.视觉照明 满⾜⼈们的视觉要求(属⽣理要求)，保证从事的⽣产、⽣活活动正常进⾏⽽采⽤的照明，称为视觉照明。

根据具体的⼯作条件，视觉照明⼜可分为： (1)正常照明。

在正常⼯作时使⽤的室内、外照明，是保证⼈们⼯作和⽣活正常进⾏所采⽤的照明。

它⼀般可单独使⽤，也可与应急照明、值班照明同时作⽤，但控制线路必须分开。

(2)应急照明。

应急照明是在正常照明系统失电、灯具熄灭的情况下供⼈员疏散、保障安全或连续⼯作⽤的照明。

应急照明按功能⼜分为三类： 1)疏散照明。

发⽣灾害时，在正常照明完全熄灭的情况下，为使⼈员能准确⽆误地沿最近的通道找到出⼝，从⽽安全、快捷地疏散、撤离到安全地带⽽设置的必要照明。

疏散指⽰灯指向转弯的出⼝、疏散楼梯或疏散出⼝。

2)安全照明。

正常照明熄灭时，为确保处于潜在危险中的⼈员的安全⽽设置的照明。

安全照明应能使⼈员避免陷⼊危险或避免⼈们因恐慌⽽导致⼈⾝事故。

3)备⽤照明。

正常照明电源发⽣故障⽽使正常照明熄灭时，为保证⼯作继续进⾏或暂时继续进⾏⽽设置的必要的照明。

备⽤照明的照度不低于正常照度的10%，安全照明的照度不低于正常照度的5%，疏散照明在主要通道上的照度不应低于0.5lx(lx为照度单位)。

应急照明必须采⽤能瞬时点燃的可靠光源，⼀般采⽤⽩炽灯或卤钨灯。

当应急照明作为正常照明的⼀部分经常点燃且发⽣故障不需要切换电源时，也可采⽤⽓体放电灯。

(3)值班照明。

在⾮⼯作时间内供值班⼈员⽤的照明称作值班照明。

在⾮三班制⽣产的重要仓库、⼤型商场、银⾏等处，通常宜设置值班照明。

值班照明可利⽤正常照明中能单独控制的⼀部分或利⽤应急照明的⼀部分或全部。

(4)警卫照明。

这是按警戒任务的需要，在警卫范围内装设的照明。

(5)障碍照明。

障碍照明是为了防⽌飞⾏物与建筑物相撞的标志灯。
