发电机氢气系统(水氢氢)

发电机氢气系统(水氢氢)

11
完整编辑ppt
除湿装置
氢气去湿装置采用冷凝式，基本工作原理是 使进入去湿装置内的氢气冷却至－10℃以下，氢 气中的部分水蒸汽将在干燥器内凝结成霜，然后 定时自动（停用）化霜，霜溶化成的水流进集水 箱（筒）中，达到一定量之后发出信号，由人工 手动排水。使发电机内氢气含水分逐渐减少。冷 凝式氢气去湿装置的制冷原元件是压缩机。经过 冷却脱水的氢气回送至发电机之前重新加温至 18℃左右，加温设备也设置在去湿装置内。氢气 的循环仍然依靠发电机内风扇两端的压差，去湿 装置本身的气阻力约1k1P2 a（100mm水柱），故完整氢编辑ppt
缺点：
1、需要一套复杂的气体置换系统 2、氢气的渗透力强，对密封要求高 3、氢气与空气（氧气）混合到一定比例（4~74%）时，遇火将发生爆 炸，威胁发电机的安全运行
返回
35
完整编辑ppt
露点
露点温度是指空气在水汽含量和气压都
不改变的条件下，冷却到饱和时的温度。
形象地说，就是空气中的水蒸气变为露珠
时候的温度叫露点温度。露点温度本是个
16
完整编辑ppt
17
完整编辑ppt
纯度分析仪
气体纯度分析仪是用以测量机内氢气 和二氧化碳纯度的分析器，使用前还须进 行2h（小时）通电预热，其反馈的数据和 信号才准确。
18
完整编辑ppt
氢气湿度仪
在发电机氢气干燥装置的入口和出口 各装有一台氢气温湿度仪，以便在线监测 发电机内氢气的湿度状况。
7、气体置换期间，干燥装置进出口管路上的 氢气湿度仪必须切除。
8、置换期间，应检查发电机密封油系统运行 正常，油气压差维持在0.056MPa左右。
9、气体置换期间，现场严禁吸烟或者动火工 作，排氢气时，速度2应3 缓慢，排污口附近完整编辑ppt

电厂发电机氢气冷却系统

电厂发电机氢气冷却系统

氢气作为冷却介质，在循环过程中不会产生有害物质，对环境无污染。
氢气冷却系统具有较高的冷却效率，可降低发电机的能耗，提高电厂的经济效益。
高效节能
环保无污染
与水冷却系统相比
氢气冷却系统无需担心冻结和腐蚀问题，且冷却效果优于水冷却系统。
与空气冷却系统相比
氢气具有更高的热传导性，使得氢气冷却系统的冷却效果远优于空气冷却系统。同时，氢气冷却系统噪音低，运行更平稳。
05
CHAPTER
氢气冷却系统的应用与实例
某电厂原有发电机冷却系统存在效率低下、故障率高等问题，严重影响发电机的安全运行和发电效率。
改造背景
对原有冷却系统进行全面升级改造，采用先进的氢气冷却技术，包括氢气循环泵、冷却器、过滤器等关键设备的选型和配置。
改造方案
改造后，发电机冷却效率显著提高，故障率大幅降低，发电量明显增加，取得了显著的经济效益和社会效益。
高效冷却器设计
采用先进的冷却器设计，提高氢气的降温效率，保证发电机的稳定运行。
精密过滤器
采用高精度过滤器，去除氢气中的微小颗粒和水分，保证氢气的纯净度和系统的安全性。
自动化控制系统
采用先进的自动化控制系统，实时监测和调整系统内的氢气压力、温度和流量等参数，确保系统的稳定运行和发电机的安全。
04
CHAPTER
氢气冷却系统的性能与特点
氢气具有极高的热传导性，能够快速将发电机产生的热量带走，确保发电机在适宜的工作温度下运行。
高效冷却
氢气在发电机内部循环，使得各部件的温度分布更加均匀，减少局部过热现象。
温度均匀
可靠性高
氢气冷却系统经过精心设计，部件选用高品质材料制造，具有较高的可靠性和稳定性。
维护简便

发电机氢气冷却系统

发电机氢气冷却系统

毕业设计(论文) `题目发电机氢气冷却系统报告院系自动化系专业班级自动化专业1302班学生姓名杨晓丹指导教师马进发电机氢气冷却系统报告摘要发电机在运行的过程中由于能量转换、电磁作用和机械摩擦会产生一定的热量。

为了使发电机温度不超过与绝缘耐热等级相应的极限温度，应采取冷却措施使这些部件有效地散热。

氢气比重小、比热大、导热系数较大、化学性质较稳定，是冷却发电机转子常用的介质。

氢气在发电机的腔室内循环，依次穿过冷热风室，由冷却器冷却。

发电机中的氢气容易发生泄漏，需要在轴与静密封瓦之间形成油膜封住气体。

在发电机检修后，发电机内充满空气，为防止氢气与空气混合产生安全隐患，充入氢气时应先做气密实验，再从下至上向发电机内充满二氧化碳，最后从上至下向发电机内充满氢气。

关键词：发电机;氢气冷却;气体置换;密封油系统Report of hydrogen cooling system forgeneratorAbstractGenerator in the process of running due to energy conversion, electromagnetic and mechanical friction generates heat.Hydrogen cooling system is used to limited the generator temperature exceed the limiting temperature of thermal class for electric machine insulation.Because of Hydrogen gas has small specific gravity,large specific heat,large coefficient of thermal conductivity and relatively stable chemical properties,it is the commonly used medium cooling generator rotor.Hydrogen is circulated in the generator hydrogen and cooled by corner cooler.In order to limite hydrogen leakage,oil seals the space between the shaft and static seal tile.After the generator maintenance, air is full of inside the generators.There was a safe hidden trouble if hydrogen is mixed into the oxygen.Carbon is blowed from the from the bottom to the full of generator to replace air after Sealing experiment was passed.And hydrogen is blowed from the from the full to the bottom of generator to replace carbon. Keywords:Generator;Hydrogen cooling;Gas replacement;Seal oil system目录1 引言 (5)1.1发电机冷却系统的重要性 (5)1.2氢气冷却的优势 (6)2 发电机氢气系统组成、功能及原理 (7)2.1氢气系统的组成 (7)2.2氢气系统部件的功能及原理 (8)2.3氢气的循环冷却 (8)3 密封油系统 (9)3.1密封原理 (9)3.2密封油系统的组成 (9)4发电机的气体置换 (10)4.1气密试验 (10)4.2二氧化碳和氢气用量估计 (11)4.3二氧化碳置换空气 (12)4.4氢气置换二氧化碳 (12)4.5二氧化碳置换氢气 (12)参考文献 (13)1 引言1.1发电机冷却系统的重要性发电机在工作的过程中由于能量转换、电磁作用和机械摩擦会产生一定的热量，要使发电机的温度保持在材料限定温度范围内，就要配备发电机冷却系统。

发电机氢气冷却系统报告

发电机氢气冷却系统报告

毕业设计(论文) `题目发电机氢气冷却系统院系专业班级学生姓名指导教师二○15年六月发电机氢气冷却系统摘要随着电厂装机容量的提升，发电设备的冷却环节越来越重要，所用到冷却介质也是多种多样。

在对发电机进行冷却技术当中，氢冷技术是最为成熟、应用最为广泛的几种技术之一。

由于氢气本身的特点以及工作环境的要求，氢冷系统当中有几项十分重要的环节，如氢气的置换、冷却、干燥、密封。

这几个环节直接决定着整个系统的冷却效果，也是发电机安全工作的重要影响因素。

关键词：发电机；氢冷技术；置换；冷却；干燥；密封Generator Hydrogen Cooling SystemAbstractWith the increase of installed capacity, the process of generator-cooling is more and more important . The kind of coolant medium is also miscellaneous. Among the methods about cooling generators, hydrogen-cooling is one of the most mature and widely technology.Because of the characteristics of hydrogen and the demand of operational environment, Hydrogen Cooling System has some important parts, such as replacing, cooling, drying and leaking proof hydrogen. These links directly determine the cooling effect of the whole system, which essential to the safety of generators.Keywords:Hydrogen-cooling; replacing; cooling; drying; leaking proof;目录目录发电机氢气冷却系统 (2)Generator Hydrogen Cooling System (3)Abstract (3)目录 (4)1、绪论 (5)1.1发电机冷却技术背景 (5)1.2发电机常见的冷却方式 (5)1.3发电机氢冷方式普及原因 (5)1.4论文的主要内容 (6)2、氢气置换的实现方式 (7)2.1氢气置换总则 (7)2.2氢气置换的实现方法——中间介质置换法 (7)2.3采用中间介质置换法应注意的事项： (8)3、氢气冷却系统 (9)3.1氢气冷却器简介 (9)3.2氢冷器的构造 (9)4、氢气干燥系统 (10)4.1未经处理的氢气湿度大的原因 (10)4.2湿氢气的危害 (10)4.3氢气干燥器的工作原理及运行方式（以冷凝式干燥器为例） (10)5、密封油系统 (11)5.1密封油系统简介及其功能 (11)5.2密封油系统工作流程及运行方式 (11)5.3密封油的运行时的注意事项 (12)参考文献 (13)1、绪论1.1发电机冷却技术背景在电力生产过程中，当发电机运转将机械能转化成电能时，不可避免的会产生能量损耗。

《发电机氢油水系统简介》

《发电机氢油水系统简介》

氢气系统的工作原理
发电机内空气和氢气不允许直接置换，以免形成具 有爆炸浓度的混合气体。通常应采用CO2气体作 为中间介质实现机内空气和氢气的置换。本氢气控 制系统设置专用管路、CO2控制排、置换控制阀 和气体置换盘用以实现机内气体间接置换。发电机 内氢气不可避免地会混合在密封油中，并随着密封 油回油被带出发电机，有时还可能出现其它泄漏点。 因此机内氢压总是呈下降趋势，氢压下降可能引起 机内温度上升，故机内氢压必须保持在规定范围之 内，本控制系统在氢气的控制排中设置有两套氢气 减压器。 氢气中的含水量过高对发电机将造成多 方面的影响，通常均在机外设置专用的氢气干燥器， 它的进氢管路接至转子风扇的高压侧，它的回氢管 路接至风扇的低压侧，从而使机内部分氢气不断的 流进干燥器得到干燥。
92
%
报警值
5 氢 气 总 补 充 量 保 证 值（ 在 额 定 氢 压 下 ）
≤ 10 Nm3/24h
6 氢 系 统 装 置 制 造 厂 /国 别
东电
7 氢系统装置型式
集装
8 氢系统装置尺寸（长×宽×高）
1080×1050 mm × 480
需要的气体 二氧化碳
置换运行 用 二 氧 化 碳 （ 纯 度 为 85%） 驱 除 空 气
V=300
5~7
1. 对供给发电机的氢气要求 a.压力不高于3.2MPa, b.纯度不低于99.5%, c.露点温度≤-21℃，
2.发电机充氢容积117立方米。
氢气置换
• 氢气与空气的混合物当氢气含量在4-74.2%范围内，均为可爆性气体。与 氧接触时，极易形成具有爆炸浓度的氢、氧混合气体。因此,在向发电机内充 入氢气时，应避免氢气与空气接触。为此，必须经过中间介质进行置换。中 间介质一般为惰性气体CO2。

发电机氢油水系统简介

发电机氢油水系统简介
• 机组排氢时，降低气体压力至20-30KPa，降压速度不可太快，以免引起静 电。然后向机内引入CO2用以驱赶机内氢气。当CO2含显超过95％时，方可 引入压缩空气驱赶CO2，当气体混合物中空气含量达到95%,才可终止向发电 机内输送压缩空气。
CO2置换空气流程
干正燥常器运流行程监测
H2置换CO2流程
氢气系统冷却器
发电机氢冷系统的冷却 为闭式氢气循环系统，热氢通过发电机的 氢气冷却器由冷却水冷却。 发电机氢气冷却器采用绕片式结构 。冷却 器按单边承受0.8MPa压力设计。 氢冷却器冷却水直接冷却的冷氢温度一般 不超过46℃。氢冷却器冷却水进水设计温 度38℃。
定发子电冷机却励水磁管碳路刷间
本系统在发电机的四角上布置了四组 冷却器，停运一组冷却器，机组最高 可带80%额定负荷。冷却介质为闭式 水，回水母管上设一调门，通过水量 的调节可控制合适的冷氢气温度在 40-46℃。
油水探测报警器
如果发电机内部漏进油或水，油水将流入报警 器内。报警器内设置有一只浮子，浮子上端有永 久磁钢，报警器上部设有磁性开关。当报警器内 油水积聚液位上升时，浮子随之上升，永久磁钢 随之吸合，磁性开关接通报警装置，运行人员接 到 报警信号后，即可手动操作报警器底部的排污 阀进行排污。
相同的油水探测报警器氢气系统中设置有 两件。另外在密封油系统中设置一件，用于探测 密封油扩大槽的油位是否超限。
氢气冷却器共设四组，采用绕片式结构，
两侧氢气冷却器冷却水流量分别由两个阀
门分路控制，氢气冷却器进出水管路应对
称布置。本系统在发电机的四角上布置了
四组冷却器，停运一组冷却器，机组最高 可带80%额定负荷。冷却介质为闭式水， 回水母管上设一调门，通过水量的调节可 控制合适的冷氢气温度在40～46℃。

发电机氢冷系统介绍课件


通风系统
通风设计
合理设计通风路径，确保氢气和 冷却水在发电机内外的流动顺畅。
通风量控制
根据发电机的运行状态和散热需求， 调节通风量。
防爆措施
采取措施防止氢气泄漏引起的爆炸 事故，如安装防爆门、通风口设置 阻火器等。
监测与报警系统
温度监测
报警装置
实时监测发电机的温度，确保其在安 全范围内运行。
当监测到异常情况时，及时发出报警 信号，提醒操作人员采取相应措施。

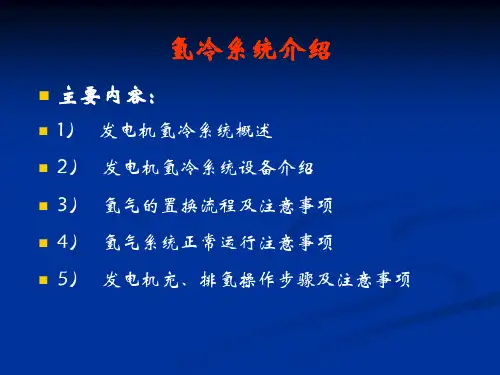

• 发电机氢冷系统概述 • 发电机氢冷系统的组成 • 发电机氢冷系统的操作与维护 • 发电机氢冷系统的安全与环保 • 发电机氢冷系统的改进与发展趋势
CHAPTER
定义与功能
定义
发电机氢冷系统是一种用于冷却 发电机的技术，通过使用氢气作 为冷却介质来实现发电机的有效 散热。
功能
其主要功能是确保发电机在运行 过程中温度保持在正常范围内， 防止过热对发电机造成损坏，同 时提高发电机的效率和可靠性。
紧急处理 发现氢气泄漏时，应迅速启动紧急处理程序，关 闭相关阀门、启动排风系统、疏散人员等，防止 泄漏扩大。
人员培训 对操作人员进行专门培训，提高他们对氢气泄漏 的识别和处理能力，确保在紧急情况下能够迅速、 准确地采取应对措施。
CHAPTER
技术改进与创新
高效冷却技术
采用新型冷却材料和设计，提高氢冷系统的冷却效率，降低发电 机运行温度。
温室气体和有害气体的排放应进行严格控制。
废热利用
02
充分利用发电机产生的废热，提高能源利用效率，减少对环境
的影响。
ቤተ መጻሕፍቲ ባይዱ
噪声控制
03
采取有效的噪声控制措施，如安装消音器、隔声罩等，降低发

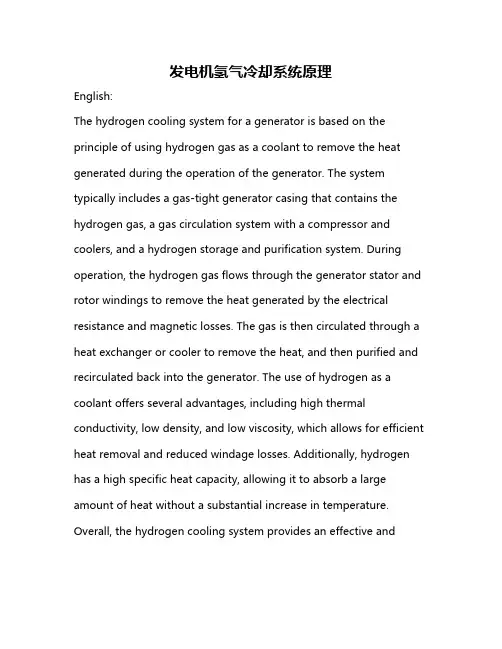

发电机氢气冷却系统原理

发电机氢气冷却系统原理English:The hydrogen cooling system for a generator is based on the principle of using hydrogen gas as a coolant to remove the heat generated during the operation of the generator. The system typically includes a gas-tight generator casing that contains the hydrogen gas, a gas circulation system with a compressor and coolers, and a hydrogen storage and purification system. During operation, the hydrogen gas flows through the generator stator and rotor windings to remove the heat generated by the electrical resistance and magnetic losses. The gas is then circulated through a heat exchanger or cooler to remove the heat, and then purified and recirculated back into the generator. The use of hydrogen as a coolant offers several advantages, including high thermal conductivity, low density, and low viscosity, which allows for efficient heat removal and reduced windage losses. Additionally, hydrogen has a high specific heat capacity, allowing it to absorb a large amount of heat without a substantial increase in temperature. Overall, the hydrogen cooling system provides an effective andefficient method for managing the heat generated during the operation of a generator.中文翻译:发电机的氢气冷却系统是基于使用氢气作为冷却剂，以去除在发电机运行过程中产生的热量的原理。

电厂发电机氢气冷却系统(严选)

l 为了防止冷却水直接漏入机内，在冷却器与机座之间采用迷宫式挡水 隔板，并在前、后水室二端的冷却器外罩底部设有ZG1/2螺孔，可接 出浮子式液位控制器（检漏报警仪）的排放管道供检测冷却器有无漏 水情况。
技术类
8
技术类
9
• 氢气循环的流程
l 发电机定子铁心采取径向通风方式。线圈在槽内的直线 部分沿轴向分成九个分区，4个冷风区，5个热风区。相间 的区段，在宽度方向各为二排反方向斜流的径向风孔，是 用铣刀加工而成的。这种气隙取气通风的转子绕组在槽内 的温度分布较均匀，平均温度与最高温度都较低，适用于 大容量、长转子的发电机通风系统。
后 ， 送电流表显示。 如果发电机运行中，其部件绝缘有局部过热时，过
热的 绝缘材料热分解后，产生冷凝核，冷凝核随气流进入装置 内。 由于
冷凝核远比气体介质分子的体积大而重， 负离子附 着在冷凝核上，负离
子运行速受阻，从而使电离电流大幅 度 下 降。 电离电流下降率与发电
机绝缘过热程度有关。 经试验确 定，当电流下降到某一整定值时，代表
要增加制氢设备、控制系统和干燥净化装置。因此，投资
及运行维护费用需增加。
技术类
3
• 氢气的制取：
•
在工业上通常采用如下几种方法制取氢气：一是将
水蒸气通过灼热的焦炭（称为碳还原法），得到纯度为
75%左右的氢气；二是将水蒸气通过灼热的铁，得到纯度
在97%以下的氢气；三是由水煤气中提取氢气，得到的氢
气纯度也较低；第四种方法就是电解水法，制得的氢气纯
技术类
22
•
装置 在线 检 测 需接 通 冷却 气体 管 路 ，将 联 接管路与发电
机本体构成密闭循环系统。在发电机风扇压 力作用下，使机内的冷却气

发电机氢气冷却规程

发电机氢气冷却规程汽机车间2012年1月发电机氢气冷却规程第一章总则1.0.1 发电机氢气冷却或氮气冷却运行，均应保持0.03～0.05Mpa风压，密封油压保持比风压高0.03～0.05Mpa，只有氢气系统故障及试运行期间，才允许发电机以氮气冷却作短时间运行。

1.0.2 氢气冷却时，无论停机或运行中，皆应保持风压和密封油压，排烟机连续运行，如因故障停运排烟风机，主油箱排气门应打开。

1.0.3 氮气冷却时，氢气总门后应装有带尾巴的堵板，停机后可不再保持风压并停止排烟风机及密封油泵运行。

1.0.4 氢罐的氢气纯度不得低于99.5％，氧气和其它气体的含量不得大于0.5％，湿度小于6g/m3，氢罐压力应保持在0.2～0.6Mpa之间。

1.0.5 氮气母管应经常保持纯度在97.5％以上，含氧量小于2％的可靠汽源，氮气母管压力保持在0.2～0.4Mpa。

1.0.6气体置换操作在发电机运行中和停止中均可进行，但不得在启动中进行，气体置换操作应有能胜任此项操作的监护人及操作人担任，在操作中不能做与此无关的工作，更不能离开操作现场。

1.0.7 氮气冷却运行时，发电机气体操作台前，至少应有2～3瓶二氧化碳，以作氮气的备用气源。

氢冷发电机冷却气体的置换第一节氮气置换空气条件2.1.1氮气置换空气条件（1）发电机所属油系统工作结束，工作票终结，手续办理。

（2）氮气总门前的排污门，氮气一、二次门间的排污检查门打开，排污达10分钟以上化验氮气合格。

（3）密封油系统具备注油条件，密封油泵送电。

（4）发电机及密封油系统表记投运。

（5）氢气干燥器氧化铝未失效。

（6）关闭氮气一、二次门，开启氮气检查门判断氮气一次门应严密。

2.1.2 氮气置换空气的操作（1）检查氢气总门关闭且门后有带尾巴的堵板。

（2）检查发电机抽真空门关闭且门后有带尾巴的堵板。

（3）检查开启手动补氢气，门及补氢电磁阀旁路门。

（4）检查关闭H2取样门及排N2、H2至室外门，排污总门。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
l 氢冷却器外罩为钢板焊接的圆拱形结构，横向对称布置安装在发电机 机座的两端顶部
l 外罩是用螺钉把合在机座上，并在结合面的密封槽内充胶密封，连接 成为整体。外罩热风侧的进风口跨接在铁芯边端的热风出风区的机座 顶部，其冷风侧的出风口坐落于机座边端冷风进风区的上部，由机座 边端第一隔板和与其结合在一起的内端盖和导风环构成设在转子上的 风扇前后的低、高压冷风区。
高的氢气能保证发电机内部清洁，通风散热效果稳定，不
会引起脏污事故。 （5）在氢气中，噪声较小，绝缘材料
不易受氧化和电晕的损坏。
•
缺点：（1）氢气的渗透性很强，容易扩散泄露。
因此发电机的外壳必须很好地密封。 （2）氢气、空气混
合物能形成爆炸性气体，万一泄漏，遇到明火会引起爆炸，
所以，氢冷机组周围严禁明火。 （3）采用氢冷的机组，
要增加制氢设备、控制系统和干燥净化装置。因此，投资
及运行维护费用需增加。
技术类
3
• 氢气的制取：
•
在工业上通常采用如下几种方法制取氢气：一是将
水蒸气通过灼热的焦炭（称为碳还原法），得到纯度为
75%左右的氢气；二是将水蒸气通过灼热的铁，得到纯度
在97%以下的氢气；三是由水煤气中提取氢气，得到的氢
气纯度也较低；第四种方法就是电解水法，制得的氢气纯
l 为了防止冷却水直接漏入机内，在冷却器与机座之间采用迷宫式挡水 隔板，并在前、后水室二端的冷却器外罩底部设有ZG1/2螺孔，可接 出浮子式液位控制器（检漏报警仪）的排放管道供检测冷却器有无漏 水情况。
技术类
8
技术类
9
• 氢气循环的流程
l 发电机定子铁心采取径向通风方式。线圈在槽内的直线 部分沿轴向分成九个分区，4个冷风区，5个热风区。相间 的区段，在宽度方向各为二排反方向斜流的径向风孔，是 用铣刀加工而成的。这种气隙取气通风的转子绕组在槽内 的温度分布较均匀，平均温度与最高温度都较低，适用于 大容量、长转子的发电机通风系统。
技术类
7
l 外罩的顶部处于发电机的最高位置，故在该处内部设置了充、排氢管 道，在励端外罩顶部内还设有氢气纯度风扇的两根取样管，在汽端则 有一根气体分析取样管，这些管道的进出口都设在发电机机座的底部。
l 冷却器的前水室端是用螺栓刚性地固定在（发电机机座顶部的）氢冷 却器外罩右侧边框上，进出水管都连接在前水室前部的进出水管口上。 在前水室顶部设有四个排气孔，底部设有两个排水孔。在冷却器后端 的后水室则用不锈钢垫片支撑在氢冷却器外罩左侧边框上，该垫片使 冷却器能随温度变化而自由胀缩。后水室的外端用框形隔板及钢板顶 盖密封，在这个空间设有一个放气阀。为了确保安全，在拆顶盖之前 必须先打开放气阀，释放盖内压力。在拆卸了顶盖和后水室的盖板之 后，才能检查冷却器内的翅片管。此外在冷却器后水室端面的外罩框 口上侧，有一个通孔接有一个旁路阀通往后水室顶盖内的空间，在正 常运行时用以平衡不锈钢薄垫片两侧氢气压力。
技术类
10
l
心，从极心圆弧段上侧面的出风孔排入端部的低压热风
1 氢气系统的特点及功能
•
汽轮发电机是采用水氢氢冷却方式，定子绕组为水冷，
转子绕组为氢气内冷，铁心为氢气外部冷却，发电机转子
采用气隙取气冷却方式。
•
发电机内的气体容量约为110m3。（我厂发电机
氢气系统充气体积 68.8m3）。当发电机在额定氢压
0.5MPa下运行,保证漏氢量每天不大于11立方米(常压下的
速度最快，具有最大的扩散速度和很高的导热性，其导热
能力是空气的6.7倍。（3）氢气在各种液体中的溶解度都
很小，比如在20℃时，氢气在100mL水中仅能溶解1.84nmL。
（4）氢的渗透力很强，常温下能够透过橡皮。
•
2、氢气的化学性质：氢气易燃易爆（含氢量4
％～74.2％），最低着火温度是574℃，燃烧时发出浅蓝
体积) 。我厂氢气总漏氢量保证值(双流环) ≤10Nm3/24h
(在0.41MPa(g)额定氢压，折算到标准大气压下。)
技术类
1
•
1、氢气的物理性质：（1）氢气，无毒、无味、无
色，是窒息气体，能使人的肺部缺氧。在标准状态（温度
0℃，压力101.325kpa）下，其密度为0.0899g/L，约为空
气密度的1/15，是世界上最轻的物质。（2）其分子运动
度可高达99%以上，这是工业上制备氢气的一种重要方法。
在电解氢氧化钠（钾）溶液时，阳极上放出氧气，阴极上
放出氢气。电解氯化钠水溶液制造氢氧化钠时，也可得到
氢气。 对用于冷却发电机的氢气的纯度要求较高，因此，
都是采用电解水的方法来制氢。
技术类
4
氢气系统的功能
• 1 提供对发电机安全充氢和排氢的设备，用二氧化碳作为 置换介质。
l 端部线圈为轴向氢内冷，由二根冷拉成型的П形铜线上 下对叠而成，中间形成冷风风道，迎风侧开有进风孔，为 了降低端部绕组的最高温度采用缩短风路的办法，将冷氢 从迎风侧吸入风道后分成两路；其中一路沿轴向流向槽部 的斜向出风道，再从槽楔经过甩风风斗排入边端出风区气 隙；另一路沿端部横向弧形风道流向磁极中
色火焰，生成水，放出大量的热。
技术类
2
• 3、氢气冷却方式的优缺点：
•
优点：（1）氢气密度小，作为冷却介质时，可
使发电机通风损耗减至最小，从而提高发电机的效率。
（2）氢气的表面散热能力高，可很快带走发电机的热损
耗。能使发电机的出、入口风温差得以降低。 （3）氢气
的导热系数高，有利于加强发电机的冷却。 （4）纯度较
l 我厂的发电机氢气冷却器有4个，装于发电机定子机座四角，每个2组， 共8组。在一组冷却器（1/8冷却器）因故障停用时可带90%额定负荷； 当不同角2组共1/4冷却器因故停用时可带80%额定负荷；当同一角2 组共1/4冷却器因故停用时可带60%额定负荷，但要监测发电机转子 的振动，防止机内温度不均匀引起的转子振动增大。当有5%冷却管 子堵塞时，发电机能保持额定功率（容量），而不超过允许温升。
• 2 维持机内气体压力的为所需值（一般维持在0.490.52）。
• 3 在线显示机内氢压，纯度及湿度。 • 4 干燥氢气排去可能从密封油进入机内的汽水。 • 5 对漏入机内的液体（油或水）及时发出信号。 • 6 冷却转子绕组，和定子铁芯。
技术类术类
6
2.1氢冷却器及其外罩
