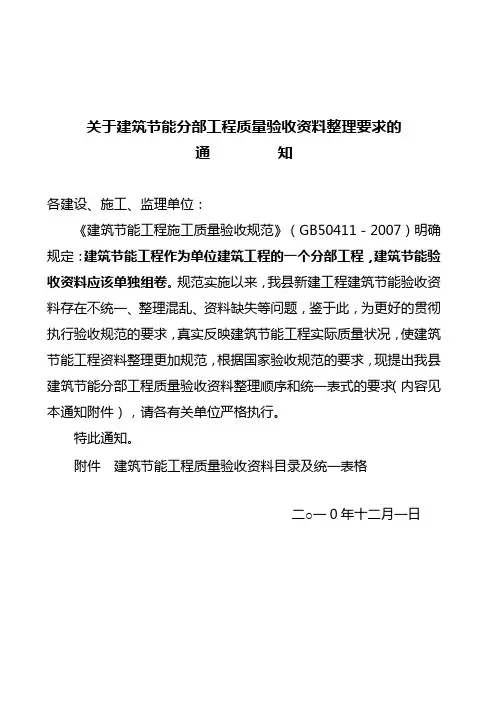

关于建筑节能分部工程质量验收资料整理要求的通知各建设、施工、监理单位：《建筑节能工程施工质量验收规范》（GB50411－2007）明确规定：建筑节能工程作为单位建筑工程的一个分部工程，建筑节能验收资料应该单独组卷。
规范实施以来，我县新建工程建筑节能验收资料存在不统一、整理混乱、资料缺失等问题，鉴于此，为更好的贯彻执行验收规范的要求，真实反映建筑节能工程实际质量状况，使建筑节能工程资料整理更加规范，根据国家验收规范的要求，现提出我县建筑节能分部工程质量验收资料整理顺序和统一表式的要求（内容见本通知附件），请各有关单位严格执行。
特此通知。
附件建筑节能工程质量验收资料目录及统一表格二○一0年十二月一日建筑节能工程建筑节能工程概况表附表1建筑节能分部工程质量控制资料核查记录（附表2）注：工程验收前，监理（建设）单位应对相应资料进行核查，核查人填写核查意见并签字；对资料齐全、结果符合要求的，结论中填写“资料完整”。
建筑节能分部工程安全和功能检验资料核查及主要功能抽查记录（附表3）建筑节能分部工程质量验收记录（附表4）节能分部工程开工报告（附表5）本报告一式四份,经建设单位、施工单位盖章后,各自留一份,开工后3天内报主管部门、公司各一份分项工程质量技术交底卡（附表6）注：按照《建筑节能工程施工质量验收规范》的划分，节能分项工程，即下划线处的填写内容应该为墙体节能工程、幕墙节能工程、门窗节能工程、屋面节能工程、地面节能工程、采暖节能工程、通风与空气调节节能工程、空调与采暖系统的冷热源及管网节能工程、配电与照明节能工程、监测与控制节能工程原材料（设备）合格证、试验报告汇总表（附表7）工程名称：材料品种：共页第页质量检查员：监理工程师：节能分项工程质量隐蔽验收记录（附表8）编号：建议图片资料单独汇总，同一隐蔽验收项目的不同隐蔽验收内容可对应同一图片。
节能分项工程质量验收记录（附表9）聚苯板外保温系统墙体节能工程检验批/分项工程质量验收表（附表10）编号：保温浆料系统墙体节能工程检验批/分项工程质量验收表（附表11）编号：聚氨酯发泡外保温系统墙体节能工程检验批/分项工程质量验收表（附表12）编号：保温装饰板外保温系统墙体节能工程检验批/分项工程质量验收表（附表13）编号：墙体自保温系统墙体节能工程检验批/分项工程质量验收表（附表14）编号：编号：屋面节能工程检验批/分项工程质量验收记录（附表17）编号：地面节能工程检验批/分项工程质量验收记录（附表18）编号：采暖节能工程检验批/分项工程质量验收记录（附表19）编号：通风与空调节能工程检验批/分项工程质量验收记录（附表20）编号：空调与采暖系统冷热源及管网节能工程检验批/分项工程质量验收记录（附表21）编号：配电与照明节能工程检验批/分项工程质量验收记录（附表22）编号：监测与控制节能工程检验批/分项工程质量验收记录（附表23）编号：。
外墙节能构造钻芯检验方法-CAL-FENGHAI.-(YICAI)-Company One1外墙节能构造钻芯检验方法（节选）根据中华人民共和国国家标准GB50411----2007 《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行全过程拍照。
一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。
详解：给出本方法的适用范围;当对围护结构中墙体之外的部位（如屋面、地面等）进行节能构造检验时，也可以参照本附录规定进行。
二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。
详解：给出采用本方法检验外墙节能构造的时间，即应在外墙施工完工后、节能分部工程验收前进行。
钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定：1、取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定；2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作。
3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。
取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。
详解：给出钻芯检验外墙节能构造的取样部位和数量规定;钻芯检验外墙节能构造应在监理（建设）人员见证下实施。
外墙节能构造的钻芯检验为见证检验；见证人员为监理或建设单位人员。
三、钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm的芯样。
钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。
当外墙表层坚硬不易钻透时，也可局部剔除坚硬面层后钻取芯样。
但钻芯后应恢复剔除前原有外墙的表面装饰层。
详解：给出钻芯检验外墙节能构造的方法；建议钻取直径70mm的芯样；四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。
钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。
从空心钻头中取出芯样时应谨慎操作，以保持芯样完整。
外墙节能构造钻芯检验报告一、目的本次检验旨在评估外墙节能构造的性能，以保证其符合相关标准和要求，确保建筑物的节能性能和使用寿命。
二、检验方法1.取样从建筑物外墙特定位置选择合适的样品进行测试。
样品应该代表整个外墙节能构造。
2.检测设备使用钻芯取样器、测距仪、显微镜等设备进行取样和检验。
3.检验内容（1）外墙节能构造的厚度（2）外墙绝热层的厚度和热传导率（3）外墙保温材料的类型和密度（4）外墙防潮层的性能（5）外墙节能构造的完整性和紧密度三、检验结果及分析1.外墙节能构造的厚度对所选取的样品进行钻芯取样后，使用测距仪进行测量，得出外墙节能构造的平均厚度为XXcm。
这个厚度与设计要求的节能效果相符合，符合相关标准。
2.外墙绝热层的厚度和热传导率对样品进行断面观察，并使用显微镜进行放大观察，结果显示外墙绝热层的平均厚度为XXcm，热传导率为X W/m·K。
这个厚度和热传导率符合相应标准要求，保证了建筑物的节能性能。
3.外墙保温材料的类型和密度通过检验样品中的保温材料，我们得知其主要由聚苯乙烯(PS)泡沫材料构成，密度为X kg/m³。
这种材料具有良好的保温效果和防火性能，符合相关标准和要求。
4.外墙防潮层的性能对样品进行分析后，发现外墙防潮层存在一定程度的老化和损坏，但整体性能仍能满足要求。
建议在维护过程中进行修补和加固，以延长其使用寿命。
5.外墙节能构造的完整性和紧密度检验结果显示外墙节能构造的完整性和紧密度较好，未发现明显的裂缝和漏洞，能有效保持建筑物密闭性，确保节能效果。
四、结论根据上述检验结果，我们得出以下结论：1.外墙节能构造的厚度、绝热层的厚度和热传导率、保温材料的类型和密度均符合相关标准和要求。
2.外墙防潮层虽存在一定程度的老化和损坏，但整体性能仍能满足要求，建议在维护过程中进行修补和加固。
3.外墙节能构造的完整性和紧密度较好，未发现明显的裂缝和漏洞，能有效保持建筑物密闭性，确保节能效果。

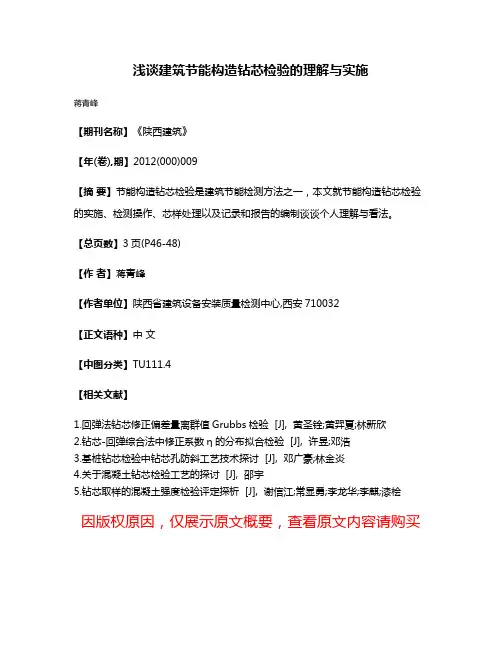

浅谈建筑节能构造钻芯检验的理解与实施
蒋青峰
【期刊名称】《陕西建筑》
【年(卷),期】2012(000)009
【摘要】节能构造钻芯检验是建筑节能检测方法之一，本文就节能构造钻芯检验的实施、检测操作、芯样处理以及记录和报告的编制谈谈个人理解与看法。
【总页数】3页(P46-48)
【作者】蒋青峰
【作者单位】陕西省建筑设备安装质量检测中心,西安710032
【正文语种】中文
【中图分类】TU111.4
【相关文献】
1.回弹法钻芯修正偏差量离群值Grubbs检验 [J], 黄圣铨;黄羿夏;林新欣
2.钻芯-回弹综合法中修正系数η的分布拟合检验 [J], 许昱;邓浩
3.基桩钻芯检验中钻芯孔防斜工艺技术探讨 [J], 邓广豪;林金炎
4.关于混凝土钻芯检验工艺的探讨 [J], 邵宇
5.钻芯取样的混凝土强度检验评定探析 [J], 谢信江;常显勇;李龙华;李麒;漆桧因版权原因，仅展示原文概要，查看原文内容请购买。
建设工程质量检测人员考试：2021建设工程质量检测人员(建筑节能)真题模拟及答案(3)共1003道题1、围护结构主体部位传热系数的检测，以下（）做法是错误的（单选题）A. 宜选在最冷月B. 宜避开气温剧烈变化的天气C. 设置采暖系统的地区，冬季关闭采暖系统后进行D. 在未设置采暖系统的地区，应在人为适当地提高室温后进行试题答案：C2、外墙节能构造的现场实体检验目的是（）（多选题）A. 验证墙体保温材料的种类是否符合设计要求B. 验证保温层厚度是否符合设计要求C. 检查保温层构造做法是否符合设计和施工方案要求D. 验证外墙保温效果是否符合设计要求试题答案：A,B,C3、建筑外窗气密性现场检测压差稳定作用时间和泄压时间各不少于（）s。
（单选题）A. 3；3B. 3；1C. 5；3D. 5；1试题答案：B4、热电偶的比对试验应定期进行，每（）个月一次。
（单选题）A. 3B. 6C. 12D. 24试题答案：B5、外墙内保温系统用粘结石膏，其与有机保温板之间的拉伸粘结强度应（）（单选题）A. ≥0.1MPaB. ≥0.3MPaC. ≥0.4MPaD. ≥0.5MPa试题答案：A6、某批无机轻集料砂浆保温系统用界面砂浆经取样复验，其十个试件的拉伸粘结浸水强度实测值分别为1.17 MPa、1.12MPa、1.06MPa、1.00MPa、0.91MPa、0.85MPa、0.79MPa、0.73MPa、0.69MPa、0.64MPa，据此该批材料的已检项目可判定（）（单选题）A. 不合格B. 合格C. 数据无效D. 无法确定试题答案：B7、外墙内保温系统用保温砂浆抗拉强度复验，试件强度计算应精确至（）（单选题）A. 0.1MPaB. 0.5MPaC. 0.01MPaD. 0.05MPa试题答案：A8、无机轻集料保温砂浆抗压强度复验时，其尺寸测量应采用（）（单选题）A. 钢卷尺（精度1mm）B. 钢直尺（精度0.5mm）C. 游标卡尺（精度0.1mm）D. 螺旋测微器（精度0.001mm）试题答案：C9、围护结构现场标定热箱法检测原理是（）。
外墙节能构造钻芯检验方法根据中华人民共和国国家标准GB50411----2007 《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行了全过程拍照，现上传论坛内，请大家发表对《建筑节能工程施工质量验收规范》的“认识”。
一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。
详解：给出本方法的适用范围;当对围护结构中墙体之外的部位（如屋面、地面等）进行节能构造检验时，也可以参照本附录规定进行。
二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。
详解：给出采用本方法检验外墙节能构造的时间，即应在外墙施工完工后、节能分部工程验收前进行。
钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定：1、取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定；2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作。
3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。
取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。
详解：给出钻芯检验外墙节能构造的取样部位和数量规定;实施时应事先制定方案，在确定取样部位后在图纸上加以标注。
钻芯检验外墙节能构造应在监理（建设）人员见证下实施。
外墙节能构造的钻芯检验为见证检验；见证人员为监理或建设单位人员。
三、钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm的芯样。
钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。
当外墙表层坚硬不易钻透时，也可局部剔除坚硬面层后钻取芯样。
但钻芯后应恢复剔除前原有外墙的表面装饰层。
详解：给出钻芯检验外墙节能构造的方法；建议钻取直径70mm的芯样；四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。
钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。
从空心钻头中取出芯样时应谨慎操作，以保持芯样完整。
外墙节能构造钻芯取样检验记录外墙节能构造是指在墙体的外部对其进行一系列的保温、隔音、防火等构造处理，以降低墙体的能量消耗和提高其对外界环境的隔离性能。
钻芯取样检验是对外墙节能构造进行质量检验的重要手段之一，以确保外墙节能构造的质量和性能符合要求。
检验项目的内容包括外墙节能构造的构造层厚度、保温材料的密度和导热系数、纹理饰面层的粘结强度和耐候性、防火隔热层的防火等级和导热系数等。
下面是一份外墙节能构造钻芯取样检验记录的示例：检验单位：XXX检验中心检验日期：2024年XX月XX日检验名称：外墙节能构造钻芯取样检验1.检验对象取样位置：样品左上角1/4位置2.检验仪器钻芯取样器、进口显微镜、红外线测温仪、电子热导率仪3.检验过程3.1准备工作准备工作完成后，进行外墙节能构造样品的取样工作。
3.2钻芯取样使用钻芯取样器对外墙节能构造样品进行钻芯取样，钻孔直径为10mm，钻孔深度为100mm。
3.3检验指标根据相关标准和要求，对取样的钻芯进行一系列的检验指标测试，包括构造层厚度、保温材料的密度和导热系数、纹理饰面层的粘结强度和耐候性、防火隔热层的防火等级和导热系数等。
4.检验结果4.1构造层厚度测得外墙节能构造样品的构造层厚度为50mm，符合要求。
4.2保温材料的密度和导热系数测得外墙节能构造样品的保温材料密度为50kg/m³，导热系数为0.03W/(m·K)，符合要求。
4.3纹理饰面层的粘结强度和耐候性经过显微镜观察和粘结强度测试，纹理饰面层与构造层之间粘结良好，无起泡、脱层等现象，符合要求。
耐候性测试结果也符合要求。
4.4防火隔热层的防火等级和导热系数根据防火隔热层样品的材料和结构特点，判断其防火等级为B1级，导热系数为0.05W/(m·K)，符合要求。
5.检验结论6.检验人员检验人员名称、资质：XXX，具有XXX工程检验师资格7.备注对外墙节能构造的取样和检验过程无异常情况。
附：建筑节能工程施工质量验收资料目录建筑节能工程概况表表JN1.1建筑节能分部工程质量控制资料核查记录表JN2.1果符合要求的，结论中填写“资料完整”。
材料和设备进场验收记录表JN2.2原材料（设备）合格证、试验报告汇总表 JN2.3页脚内容11共页第页质量检查员：监理工程师：页脚内容12保温隔热材料厚度检测记录表JN2.5建筑节能分部工程质量验收记录 JN3.1工程质量验收记录 JN统表1编号：节能工程质量隐蔽验收记录JN统表2编号：聚苯板外保温系统墙体节能工程检验批/分项工程质量验收表 JN3.2.1编号：保温浆料系统墙体节能工程检验批编号：聚氨酯发泡外保温系统墙体节能工程检验批/分项工程质量验收表 JN3.2.3编号：保温装饰板外保温系统墙体节能工程检验批/分项工程质量验收表 JN3.2.4编号：墙体自保温系统墙体节能工程检验批/分项工程质量验收表 JN3.2.5编号：编号：门窗节能工程检验批/分项工程质量验收记录 JN3.4编号：屋面节能工程检验批/分项工程质量验收记录 JN3.5编号：地面节能工程检验批/分项工程质量验收记录 JN3.6编号：采暖节能工程检验批/分项工程质量验收记录 JN3.7编号：通风与空调节能工程检验批/分项工程质量验收记录 JN3.8编号：空调与采暖系统冷热源及管网节能工程检验批/分项工程质量验收记录JN3.9编号：配电与照明节能工程检验批/分项工程质量验收记录 JN3.10编号：监测与控制节能工程检验批/分项工程质量验收记录 JN3.11编号：。
外墙节能构造钻芯检验方法（节选）根据中华人民共和国国家标准GB50411----2007 《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行全过程拍照。
一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。
详解：给出本方法的适用范围;当对围护结构中墙体之外的部位（如屋面、地面等）进行节能构造检验时，也可以参照本附录规定进行。
二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。
详解：给出采用本方法检验外墙节能构造的时间，即应在外墙施工完工后、节能分部工程验收前进行。
钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定：1、取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定；AHA12GAGGAGAGGAFFFFAFAF2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作。
3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。
取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。
详解：给出钻芯检验外墙节能构造的取样部位和数量规定;钻芯检验外墙节能构造应在监理（建设）人员见证下实施。
外墙节能构造的钻芯检验为见证检验；见证人员为监理或建设单位人员。
AHA12GAGGAGAGGAFFFFAFAF三、钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm的芯样。
钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。
当外墙表层坚硬不易钻透时，也可局部剔除坚硬面层后钻取芯样。
但钻芯后应恢复剔除前原有外墙的表面装饰层。
详解：给出钻芯检验外墙节能构造的方法；建议钻取直径70mm的芯样；四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。
钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。
从空心钻头中取出芯样时应谨慎操作，以保持芯样完整。
