电力工程施工技术交底一、工程概况本项目为XX地区110kV输变电工程，包括一座110kV变电站和一条长度为15公里的输电线路。
变电站位于XX地区，占地面积约为20亩。
输电线路途径XX地区，穿越村庄、农田、山林等不同地形地貌。
工程主要建设内容包括：土建工程、电气设备安装工程、线路工程等。
二、施工安排1. 土建工程：主要包括变电站建筑工程和输电线路塔基工程。
变电站建筑工程包括主控楼、继电器室、开关室等，输电线路塔基工程包括基础施工、塔架安装等。
预计土建工程完成时间为项目开工后3个月。
2. 电气设备安装工程：主要包括变压器、开关设备、继电保护设备等安装。
预计电气设备安装工程完成时间为土建工程完成后2个月。
3. 线路工程：主要包括塔架组装、导线架设、接地网施工等。
预计线路工程完成时间为电气设备安装工程完成后1个月。
三、施工技术要求1. 土建工程：（1）基础施工：基础施工应严格按照设计图纸和规范要求进行，确保基础的稳定性和承载力。
（2）塔架安装：塔架安装应遵循相关规范，确保塔架的垂直度和稳定性。
2. 电气设备安装工程：（1）设备安装：设备安装应严格按照厂家提供的安装图纸和规范要求进行，确保设备安装牢固、接触良好。
（2）线路连接：线路连接应遵循相关规范，确保连接可靠、接触电阻符合要求。
3. 线路工程：（1）塔架组装：塔架组装应严格按照设计图纸和规范要求进行，确保塔架的垂直度和稳定性。
（2）导线架设：导线架设应遵循相关规范，确保导线的张力、弧垂和相位差符合要求。
（3）接地网施工：接地网施工应严格按照设计图纸和规范要求进行，确保接地电阻符合要求。
四、质量与安全要求1. 质量要求：本项目要求工程质量达到国家相关标准和要求，确保工程安全、可靠、高效运行。
2. 安全要求：施工现场应严格遵守国家相关安全生产法律法规，落实安全生产责任制，确保施工现场安全。
五、施工组织与管理1. 施工组织：本项目成立专门的项目管理团队，负责工程的组织、协调和管理工作。

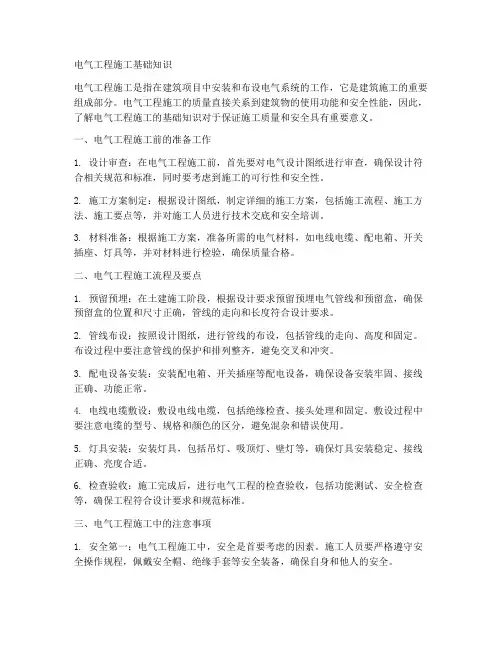

电气工程施工基础知识电气工程施工是指在建筑项目中安装和布设电气系统的工作，它是建筑施工的重要组成部分。
电气工程施工的质量直接关系到建筑物的使用功能和安全性能，因此，了解电气工程施工的基础知识对于保证施工质量和安全具有重要意义。
一、电气工程施工前的准备工作1. 设计审查：在电气工程施工前，首先要对电气设计图纸进行审查，确保设计符合相关规范和标准，同时要考虑到施工的可行性和安全性。
2. 施工方案制定：根据设计图纸，制定详细的施工方案，包括施工流程、施工方法、施工要点等，并对施工人员进行技术交底和安全培训。
3. 材料准备：根据施工方案，准备所需的电气材料，如电线电缆、配电箱、开关插座、灯具等，并对材料进行检验，确保质量合格。
二、电气工程施工流程及要点1. 预留预埋：在土建施工阶段，根据设计要求预留预埋电气管线和预留盒，确保预留盒的位置和尺寸正确，管线的走向和长度符合设计要求。
2. 管线布设：按照设计图纸，进行管线的布设，包括管线的走向、高度和固定。
布设过程中要注意管线的保护和排列整齐，避免交叉和冲突。
3. 配电设备安装：安装配电箱、开关插座等配电设备，确保设备安装牢固、接线正确、功能正常。
4. 电线电缆敷设：敷设电线电缆，包括绝缘检查、接头处理和固定。
敷设过程中要注意电缆的型号、规格和颜色的区分，避免混杂和错误使用。
5. 灯具安装：安装灯具，包括吊灯、吸顶灯、壁灯等，确保灯具安装稳定、接线正确、亮度合适。
6. 检查验收：施工完成后，进行电气工程的检查验收，包括功能测试、安全检查等，确保工程符合设计要求和规范标准。
三、电气工程施工中的注意事项1. 安全第一：电气工程施工中，安全是首要考虑的因素。
施工人员要严格遵守安全操作规程，佩戴安全帽、绝缘手套等安全装备，确保自身和他人的安全。
2. 质量保证：电气工程施工中，要注重质量控制，严格按照设计图纸和规范要求进行施工，确保工程的可靠性和耐久性。
3. 细节处理：电气工程施工中，要注意细节的处理，如管线的固定、接头的处理、灯具的安装等，确保工程的美观和整洁。

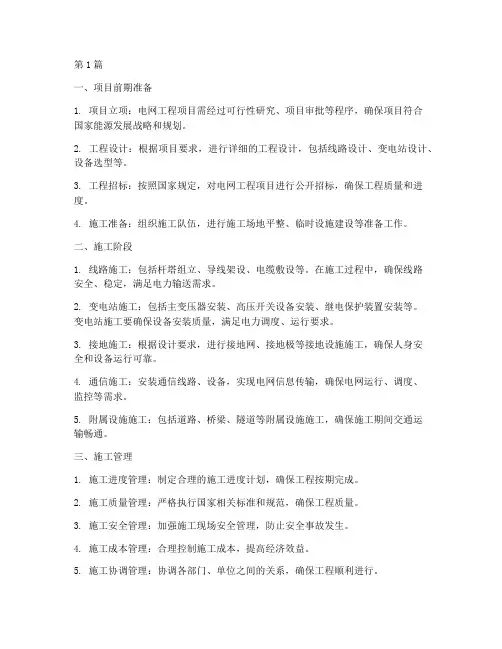

第1篇一、项目前期准备1. 项目立项：电网工程项目需经过可行性研究、项目审批等程序，确保项目符合国家能源发展战略和规划。
2. 工程设计：根据项目要求，进行详细的工程设计，包括线路设计、变电站设计、设备选型等。
3. 工程招标：按照国家规定，对电网工程项目进行公开招标，确保工程质量和进度。
4. 施工准备：组织施工队伍，进行施工场地平整、临时设施建设等准备工作。
二、施工阶段1. 线路施工：包括杆塔组立、导线架设、电缆敷设等。
在施工过程中，确保线路安全、稳定，满足电力输送需求。
2. 变电站施工：包括主变压器安装、高压开关设备安装、继电保护装置安装等。
变电站施工要确保设备安装质量，满足电力调度、运行要求。
3. 接地施工：根据设计要求，进行接地网、接地极等接地设施施工，确保人身安全和设备运行可靠。
4. 通信施工：安装通信线路、设备，实现电网信息传输，确保电网运行、调度、监控等需求。
5. 附属设施施工：包括道路、桥梁、隧道等附属设施施工，确保施工期间交通运输畅通。
三、施工管理1. 施工进度管理：制定合理的施工进度计划，确保工程按期完成。
2. 施工质量管理：严格执行国家相关标准和规范，确保工程质量。
3. 施工安全管理：加强施工现场安全管理，防止安全事故发生。
4. 施工成本管理：合理控制施工成本，提高经济效益。
5. 施工协调管理：协调各部门、单位之间的关系，确保工程顺利进行。
四、工程验收1. 单位工程验收：对完成的单位工程进行验收，确保工程质量符合要求。
2. 分部工程验收：对完成的分部工程进行验收，确保工程质量满足设计要求。
3. 竣工验收：对整个电网工程项目进行竣工验收，确保工程符合国家规定和设计要求。
总之，电网工程项目施工是一项复杂的系统工程，涉及多个环节、多个专业。
在施工过程中，要严格按照国家规定和标准，确保工程质量和进度，为我国电力事业的发展贡献力量。
第2篇一、施工准备阶段1. 工程设计：根据项目需求，进行详细的设计，包括线路走向、杆塔类型、导线规格、设备选型等。
电力工程施工全套资料一、施工前准备1. 项目概述（1）项目名称：XXX电力工程项目（2）项目地点：XXXXX（3）项目范围：XXX（4）项目背景：XXX2. 施工图纸（1）工程建设方案（2）设计图纸（3）验收标准3. 施工人员及设备（1）施工人员名单及职责分工（2）施工设备清单及机械设备购置合同4. 施工材料（1）材料清单及购置合同（2）材料验收标准5. 施工环境准备（1）施工场地清理（2）施工现场安全措施6. 施工进度计划（1）施工时间节点（2）施工进度监控方案二、施工过程1. 施工准备（1）施工人员到岗签到（2）施工现场布置2. 基础施工（1）埋地管道敷设（2）基础桩基施工3. 主体工程施工（1）设备设施安装（2）电气绝缘测试（3）系统检测与调试4. 功能性工程施工（1）防雷装置安装（2）电缆布线5. 安全工程施工（1）安全标志设置（2）防火工程施工6. 环保工程施工（1）垃圾处理（2）废水处理7. 质量验收（1）设备验收（2）安全验收（3）环保验收8. 整理交接（1）施工场地清理整理（2）工程文件整理三、施工后总结1. 施工过程中经验总结（1）问题及解决措施（2）工艺优化建议2. 质量评估与改善（1）质量反馈（2）质量改善方案3. 安全评估（1）安全事故分析（2）安全改进措施4. 环保评估（1）环保质量评估报告（2）环保改善建议以上是电力工程施工全套资料的详细内容，希望对你有所帮助。
如果有任何问题，请随时与我们联系。
祝工程顺利进行！。

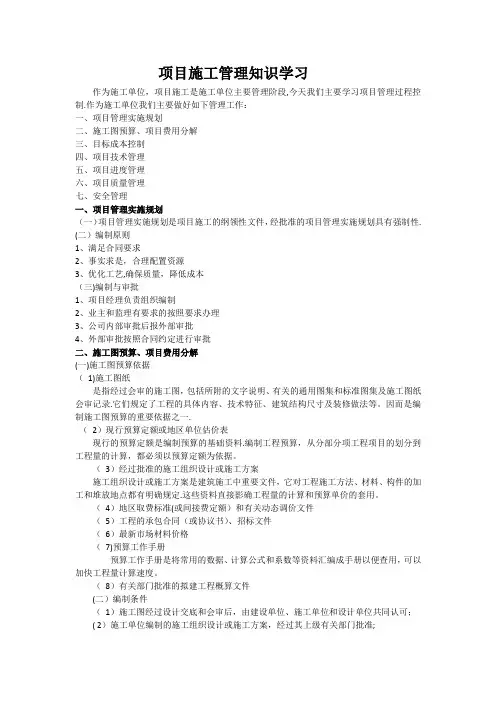

项目施工管理知识学习作为施工单位，项目施工是施工单位主要管理阶段,今天我们主要学习项目管理过程控制.作为施工单位我们主要做好如下管理工作：一、项目管理实施规划二、施工图预算、项目费用分解三、目标成本控制四、项目技术管理五、项目进度管理六、项目质量管理七、安全管理一、项目管理实施规划（一）项目管理实施规划是项目施工的纲领性文件，经批准的项目管理实施规划具有强制性. (二）编制原则1、满足合同要求2、事实求是，合理配置资源3、优化工艺,确保质量，降低成本（三)编制与审批1、项目经理负责组织编制2、业主和监理有要求的按照要求办理3、公司内部审批后报外部审批4、外部审批按照合同约定进行审批二、施工图预算、项目费用分解(一)施工图预算依据（1)施工图纸是指经过会审的施工图，包括所附的文字说明、有关的通用图集和标准图集及施工图纸会审记录.它们规定了工程的具体内容、技术特征、建筑结构尺寸及装修做法等。
因而是编制施工图预算的重要依据之一.（2）现行预算定额或地区单位估价表现行的预算定额是编制预算的基础资料.编制工程预算，从分部分项工程项目的划分到工程量的计算，都必须以预算定额为依据。
（3）经过批准的施工组织设计或施工方案施工组织设计或施工方案是建筑施工中重要文件，它对工程施工方法、材料、构件的加工和堆放地点都有明确规定.这些资料直接影确工程量的计算和预算单价的套用。
（4）地区取费标准(或间接费定额）和有关动态调价文件（5）工程的承包合同（或协议书）、招标文件（6）最新市场材料价格（7)预算工作手册预算工作手册是将常用的数据、计算公式和系数等资料汇编成手册以便查用，可以加快工程量计算速度。
（8）有关部门批准的拟建工程概算文件(二）编制条件（1）施工图经过设计交底和会审后，由建设单位、施工单位和设计单位共同认可；( 2）施工单位编制的施工组织设计或施工方案，经过其上级有关部门批准;（3）建设单位和施工单位在设备、材料、构件等加工定货方面已有明确分工.三、目标成本控制施工项目成本管理主要包括成本预测、成本决策、成本计划、成本控制、成本核算、成本分析和成本考核7个环节。
电力建设工程技经基础知识培训资料主讲：sunny编制单位：第一章电力建设工程估算、概算、预算基本知识第一节概预算的表现形式发、变电工程概、预算（也称建设预算）是根据电力工程建设预算费用性质由建筑工程费用、设备购置费用、安装工程费用和其他费用和价差预备费、建设期贷款利息、铺底生产流动资金组成。
送电线路建设预算由线路本体工程、辅助设施工程和其他费用三个部分组成。
（一）建筑工程费、安装工程费1.直接工程费（1）基本直接费1）人工费；2）材料费；3）施工机械使用费。
（2）其他直接费1）冬雨季施工增加费；2）夜间施工增加费；3）施工工具用具使用费；4）特殊工程技术培训费；5）特殊地区施工增加费。
（3）现场经费1）临时设施费；2）现场管理费。
2.间接费（1）企业管理费1）企业基本管理费；2）职工基本养老保险和失业保险费；3）工会经费、教育经费和住房公积金。
（2）财务费用（3）施工机构转移费3．利润4.税金（二）设备购置费1.设备原价2.设备运杂费（三）其他费用1.建设场地征用及清理费（1）建设场地征用费；（2）旧有设施迁移补偿费；（3）余物拆除清理费。
2.项目建设管理费（1）建设项目法人管理费：1）建设项目法人基本管理费；2）标书编制费。
（2）前期工程费；（3）设备成套服务费；（4）备品备件购置费；（5）工程保险费。
3.项目建设技术服务费（1）研究试验费；（2）勘察设计费；（3）设计文件评审费；（4）工程监理费；（5）设备监造费；（6）电力建设项目后评价工作费。
4.生产准备费（1）管理车辆购置费；（2）工器具、办公、生产及生活家具购置费；（3）生产职工培训及提前进厂费；（4）整套启动试运费及分系统调试费；5.其他（1）施工安全措施补助费；（2）工程质量监督检测费；（3）预算定额编制管理费、劳动定额测定费；（4）通信设施防送电线路干扰措施费。
6.基本预备费（四）动态费用1.价差预备费2.建设期贷款利息（五）铺底生产流动资金第二节估概预算的分类估概算按建设阶段可划分为下面几类：1.投资估算在编制项目建议书，进行可行性研究和编制可行性研究报告阶段，一般可按规定的投资估算指标、类似的工程造价资料并结合实际情况进行投资估算。
电力施工必备知识点总结一、电力施工的基本流程1. 项目准备阶段在进行电力施工前，需要进行项目准备阶段的工作，包括确定施工范围、编制施工方案和施工计划、确定施工队伍和物资等。
2. 施工准备阶段施工准备阶段主要是对施工现场进行准备工作，包括清理施工现场、搭建临时设施、确定施工区域和安全措施等。
3. 施工实施阶段施工实施阶段是电力施工的主要阶段，包括进行电力设备的安装、接线、调试和验收等。
4. 施工结束阶段在电力施工结束后，需要进行施工结束阶段的工作，包括清理施工现场、整理资料和进行施工总结等。
二、施工安全1. 施工人员的安全在进行电力施工时，需要做好施工人员的安全防护工作，包括佩戴安全帽、穿戴工作服和安全鞋、使用防护眼镜和手套等。
2. 施工现场的安全对施工现场进行安全管理是电力施工的重要工作，包括设置安全警示标志、定期进行安全检查、确保施工现场整洁和无隐患等。
3. 施工设备的安全在进行电力施工时，需要对施工设备进行安全检查和维护，确保设备的安全使用。
4. 施工材料的安全使用符合标准的施工材料是保障电力施工安全的重要措施，需要对施工材料进行严格检查和验收。
三、施工技术1. 电力设备的安装在进行电力施工时，需要对电力设备进行正确的安装，包括确定设备的安装位置、进行设备固定、接线和调试等。
2. 电力设备的接线接线是电力施工的关键环节之一，需要按照设计要求和标准进行接线，确保接线的可靠性和安全性。
3. 电力设备的调试在完成电力设备的安装和接线后，需要对设备进行调试，确保设备的正常运行和性能稳定。
4. 电力设备的验收电力设备的验收是电力施工的最后环节，需要对设备进行全面的验收，包括性能验收和安全验收等。
五、对电力施工相关法律法规的了解1. 《建筑工程质量管理条例》建筑工程施工单位应按照国家有关建筑工程施工的技术标准、规程、规范及建筑施工管理的法律、法规和规章的规定，经营建筑工程施工。
2. 《施工合同管理条例》施工单位违反合同不履行质量保证责任，按照合同约定应承担的违约责任。

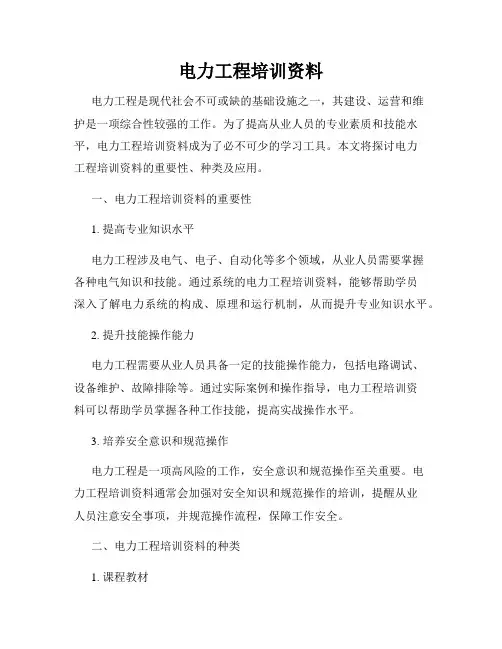

电力工程培训资料电力工程是现代社会不可或缺的基础设施之一，其建设、运营和维护是一项综合性较强的工作。
为了提高从业人员的专业素质和技能水平，电力工程培训资料成为了必不可少的学习工具。
本文将探讨电力工程培训资料的重要性、种类及应用。
一、电力工程培训资料的重要性1. 提高专业知识水平电力工程涉及电气、电子、自动化等多个领域，从业人员需要掌握各种电气知识和技能。
通过系统的电力工程培训资料，能够帮助学员深入了解电力系统的构成、原理和运行机制，从而提升专业知识水平。
2. 提升技能操作能力电力工程需要从业人员具备一定的技能操作能力，包括电路调试、设备维护、故障排除等。
通过实际案例和操作指导，电力工程培训资料可以帮助学员掌握各种工作技能，提高实战操作水平。
3. 培养安全意识和规范操作电力工程是一项高风险的工作，安全意识和规范操作至关重要。
电力工程培训资料通常会加强对安全知识和规范操作的培训，提醒从业人员注意安全事项，并规范操作流程，保障工作安全。
二、电力工程培训资料的种类1. 课程教材电力工程培训机构会编写各种电力工程相关的教材，包括基础理论、专业知识、操作技能等内容。
这些教材通常是从事电力工程人员的必备学习资料，可作为课堂讲义或自学参考。
2. 视频教程随着网络技术的发展，电力工程培训资料中的视频教程越来越受欢迎。
视频形式生动直观，可以模拟实际操作过程，帮助学员更好地理解和掌握技能。
学员可以通过观看视频来学习电力工程相关知识，提高学习效率。
3. 模拟实验软件电力工程培训资料中常常会包含模拟实验软件，通过这些软件可以进行各种电路调试、故障排除等实际操作，帮助学员锻炼操作技能。
模拟实验软件能够在一定程度上替代实际设备，提供更便捷的学习环境。
三、电力工程培训资料的应用1. 学习培训电力工程培训资料主要用于电力行业从业人员的学习培训。
通过系统学习电力工程相关知识和技能，可以提升专业水平和操作能力，为从业人员的职业发展提供有力支持。
建筑电工基础理论建筑电工是在建筑物内或者周围进行电气工作的专业技术人员。
建筑电工需要掌握一些基础理论知识，才能更好地进行电气工作。
本文将介绍建筑电工的基础理论。
电压、电流和电功率我们所熟知的电力公式是P = U * I，即功率等于电压乘以电流。
这个公式告诉我们电能的消耗是通过电流流过电器元件时产生的，因为电压会导致电子流动。
其中，电压是电子在电路中流动时所受到的力的强度，单位是伏特（V）；电流是指电子在电路中所流动的数量，单位是安培（A）；电功率指的是同一时间内单位时间内传递的能量，单位是瓦特（W）。
电器元件建筑电工需要熟悉各种不同类型的电器元件，例如电阻、电容和电感。
电阻可以阻碍电流的流动，从而使电流的大小受到控制；电容可以存储电荷，从而使得电流随时间而变化；电感储存了磁场，形成了电流随时间而变化。
建筑电工还需要了解不同电器元件的特点和工作原理，以便在需要时能够有效地使用它们。
电线和电缆电线和电缆是电力传输的重要载体。
电线是单根的金属导线；电缆是由多根电线或电缆捆绑在一起形成的复合材料。
建筑电工需要了解电线和电缆的分类、规格和标准等诸多方面的知识，以确保安全和可靠的电力传输。
三相电和单相电建筑电工必须熟悉三相电和单相电的基本概念和工作原理。
三相电是指通过三根相互独立的电线传输的交流电，它可以形成旋转磁场，使得机械设备旋转并产生动力；单相电是指通过一条电线和一个中性线传输的交流电，它主要用于一些小功率的家用电器和照明设备。
安全电路安全电路是为了防止发生电气事故而采取的措施，是建筑电工必须掌握的重要知识。
安全电路主要应用于一些对安全要求较高的场所，如医院、学校、商场等。
建筑电工需要了解安全电路的种类、设备和计算方法，确保在电气工作中的安全性。
建筑电工基础理论包括电压、电流和电功率等基本概念，电器元件、电线和电缆，三相电和单相电，以及安全电路等内容。
建筑电工需要掌握这些基础理论知识，以便更好地进行电气工作。
电⼒⾏业基础知识⼀、基本题库1、⽤户来申请有⼏种收费性质？总价包⼲、财政/⾮财政按实结算（第三⽅年审）、固定单价、按进度付款2、⽤户申请⽤电时，需提供哪些资料？营业执照、法⼈⾝份证、税务登记证、组织机构代码、经办⼈⾝份证复印件、授权委托书、政府相关批⽂（⽤地规划许可证、负荷计算书）3、⼯程结算⽅式有哪⼏种？同14、⼯程施⼯委托有⼏种形式？★超200万必须招标。
设施采总承、施⼯设备总承、委托设备采购、单纯施⼯/采购、5、设备、电缆收取服务费有⼏种⽅式以及点数为多少，降⼏点需由谁来批复？设备7%、电缆10%。
低于5%由分管经营领导审批、低于3%由主管经营领导审批6、合作单位表主要⽤途？作为审核的依据7、接⽕申请表主要⽤途？确保合作单位的利益，实现共赢8、与⽤户最初接触要告知⽤户注意事项及流程是什么？控制流失率，更好的进⾏合作9、配电室有哪⼏部分组成？⾼低压柜、变压10、新接⼯程图纸如何编号及资料录⼊何处，需填写哪些内容？先到取号系统录⼊，⾃动⽣成⼯程编号，再将⼯程编号复制⾄⼯程管理系统进⾏编辑，主要录⼊基本信息，⼯程概况，主要材料，主要设备，⼯程⽂件等内容，并保存。
11、电⼒负荷分⼏类，如何区分？⼀类负荷：突然中断会照成⼈⾝伤亡或引起周围环境严重污染，造成巨⼤经济损失、社会秩序严重混乱或产⽣政治上的严重影响⼆类负荷：突然中断会造成⽐较⼤的经济损失，造成社会秩序混乱，政治上产⽣较⼤影响三类负荷：突然中断，损失不⼤或不会造成直接损失12、⽤户申请⽤电，怎样区分⾼供⾼量、⾼供低量的计量⽅式？⾼供⾼量：在⾼压供电并在⾼压侧计算电量⾼供低量：在⾼压供电并在低压侧计算电量13、常⽤的⾼、低压开关柜有哪些型号？⾼压柜：KYN28、UNG550 低压柜：GCK、GGD、MNS3.0、GCS⽤户申请增容⼯程，配电室⾼压、配⽹合收取？⼀般双电源供电时，进线电源互为备⽤，按照容量每1kW×232.5。
对于重点⽤户，它是三路电源进线，其中第三回作为其他两回备⽤电源，以单段最⼤电源×232.5以收取⾼可靠费⽤。
/.目录第一章工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2第二章基施工工流程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3第三章路复、分坑⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3第四章土石方工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5第五章基制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7第六章量要求及方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14第七章安全施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19第八章基保、文明施工与境保措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 23附件 1：基工程明表/.第一章工程概况1、工程简况本工程为 110kV 青城站电源线路，芦湖—高青县城北 T 接线 T 接青城变，新建110kV 线路路径长度12.28km，其中同塔双回线路2×12.2km 双回电缆线路 2×0.08km。
2、交通运输条件本线路所经地区为高青县境内, 线路交通条件良好。
但雨水季节载重汽车难行驶，运输有一定的难度。
3、地形地貌情况：沿线地质条件良好，地貌属冲积平原，农田为主，水位在自然地坪下 1.0 —2.0m。
4、基础型式及工程量基础采用现浇阶梯式钢筋混凝土基础，采用C25混凝土， C10打垫层。
5、杆塔基础编号规定线路方向由小号侧（城北变）至大号侧（青城变）方向，基础编号如下图所示B C B C塔位中心塔位中心A D A D耐张塔基础直线塔基础第二章基础施工工艺流程图/.线路复测分坑土石方工地运输绑扎钢筋及制模混凝土浇制养护拆模接地体敷设回填土清场第三章线路复测、分坑1、线路复测1.1 对所使用的经纬仪、钢卷尺、标尺等测量工具，须在有效使用期内，并且必须进行校正，符合精度要求方可使用，经纬仪最小读数不大于1′。
1.2 依据设计平断面图及杆塔明细表，核对现场桩位是否与设计图纸提供的数椐相符（档距、高差、转角、跨越等），复测主要内容和允许误差见第六章线路复测质量要求及检查方法（表1）。
电气施工知识涉及多个方面，以下是一些常见的电气施工知识点：
1.接地母线、避雷线敷设：按延长米计算，长度按施工图
设计水平和垂直规定长度量另加3%的附加长度（包括
转弯、上下波动、避绕障碍物、搭接头所占长度）计算，
计算主材费时另增加规定的损耗率。
2.配电箱、柜安装：应在土建地面施工完后进行，位置应
准确，部件齐全，箱体开孔合适，切口整齐，暗式配电
箱盖紧贴墙面，油漆完整，盘内外清洁，箱盖、开关灵
活，回路编号清晰，接线整齐。
3.照明器具安装及接线：应在土建装饰完成后进行，插座
相序为左零右火上接地，开关应为火进控出再接灯，大
型灯具有安全保证措施，特殊场所灯具应有减震措施，各种箱盘及大型灯具有可靠接地。
电力工程基础知识总结一、电力系统概述：1。
1 电力系统定义：电力系统是电能生产、变换、输送、分配、消费的各种设备按照一定的技术和经济要求有机组成的一个统一系统的总称。
简言之,电力系统是由发电机、变压器、输电线路、用电设备组成的网络，它包括通过电的或机械的方式连接在网络中的所有设备。
1.2 动力系统的构成:动力系统是由锅炉（反应堆)、汽轮机(水轮机)、发电机等生产电能的设备，变压器、输电线路等变换、输送、分配电能的设备，电动机、电热电炉、家用电器、照明等各种消耗电能的设备以及测量、保护、控制乃至能量管理系统所组成的统一整体。
1。
3 电力系统的电压等级额定电压：通常取线路始末电压的算术平均值作为用电设备以及电力网的额定电压。
由于用电设备的允许电压偏移为±5％,而延线路的电压降落一般为10％，这就要求线路始端电压为额定值的105%，以保证末端电压不低于95%.发电机往往接于线路始端，因此发电机的额定电压为线路的105％.通常，6.3KV 多用于50MW及以下的发电机;10。
5KV用于25~100MW的发电机；13。
8KV用于125MW的汽轮发电机和72.5MW的水轮发电机;15.75KV用于200MW的汽轮发电机和225MW的水轮发电机；18KV用于300MW的汽轮发电机。
变压器的一次额定电压:升压变压器一般与发电机直接相连，故与发电机相同降压变压器相当于用电设备，故与线路相同.变压器的二次额定电压：考虑到变压器内部的电压降落一般为5％，故比线路高5%～10%。
只有漏抗很小的、二次测线路较短和电压特别高的变压器，采用5%。
习惯上把1KV以上的电气设备称为高压设备反之为低压设备。
◇ 500、330、220KV多半用于大电力系统的主干线；◇ 110KV既用于中小电力系统的主干线，也用于大电力系统的二次网络；◇ 35、10KV既用于大城市或大工业企业内部网络,也广泛用于农村网络。
◇大功率电动机用3、6、10KV，小功率电动机用220、380V；◇照明用220、380V。
第1篇一、基础知识1. 建筑识图：掌握建筑施工图、结构施工图、设备施工图等基本识图方法，熟悉建筑物的结构、构造和施工工艺。
2. 建筑材料：了解各类建筑材料的性能、规格、质量要求、应用范围及施工要求。
3. 建筑施工规范：熟悉国家及地方有关建筑施工的法律法规、标准规范，如《建筑工程施工质量验收统一标准》、《建筑工程施工安全规范》等。
4. 施工组织设计：掌握施工组织设计的基本内容，包括施工方案、施工进度计划、施工资源配置、施工安全管理等。
二、施工技术1. 土建施工技术：学习地基基础、主体结构、装饰装修等施工工艺，了解施工过程中的质量控制要点。
2. 机电安装施工技术：掌握给排水、电气、通风空调、消防等机电安装施工工艺，熟悉设备安装、管道敷设等操作。
3. 施工测量：掌握施工测量原理、方法、仪器设备的使用，确保施工精度。
4. 施工安全：学习施工现场安全管理制度，掌握安全防护措施，提高安全意识。
三、施工管理1. 施工进度管理：掌握施工进度计划编制、实施、控制及调整方法，确保工程按期完成。
2. 施工成本管理：学习施工成本构成、成本控制方法，提高成本效益。
3. 施工质量管理：掌握施工质量标准、质量控制方法，确保工程质量达到规定要求。
4. 施工合同管理：了解施工合同签订、履行、变更及终止等法律知识，维护企业和自身权益。
四、职业素养1. 团队协作：培养良好的团队精神，提高沟通协调能力。
2. 职业道德：树立正确的职业道德观念，遵守行业规范。
3. 应变能力：提高应对突发事件和处理问题的能力。
4. 持续学习：关注行业动态，不断学习新技术、新工艺，提高自身综合素质。
五、其他1. 电脑应用：熟练掌握办公软件、CAD等绘图软件，提高工作效率。
2. 外语能力：具备一定的外语阅读、翻译能力，便于与国际接轨。
通过以上学习内容，工程施工员可以全面掌握施工现场的管理知识和技能，为我国建筑事业的发展贡献自己的力量。
在学习过程中，要注重理论与实践相结合，不断提高自己的综合素质，为成为一名优秀的工程施工员打下坚实基础。
电力工程施工基础知识一、电力工程施工流程：二、施工程序1、电力工程施工程序:施工准备→根据图纸位置配合土建预埋管→配管至各设备及动力箱(柜) →动力配电箱(柜)安装→电缆敷设→管内穿线→检测绝缘电阻→配电箱(柜)内接线→设备接线→设备调试→试运行→竣工验收。
2、照明工程施工程序：施工准备→进户管预埋→配合土建预埋暗配管→配电箱、户内箱、接线箱预埋壳体→开关盒、插座盒安装→总配电柜及电表箱安装→预分支电缆敷设→管内穿线→测试绝缘电阻→电气器具安装→配电箱安装接线→调试→竣工验收。
3、变配电工程施工程序：施工准备→配合土建预埋电缆保护管→在土建地沟、墙面基本完之后进行技术复核→变压器就位→高、低压柜安装→母线安装(插接母线) →室内接地母线安装→电缆敷设→电缆头制安→电气调试→竣工验收。
4、防雷接地工程施工程序：施工准备→确定引下线轴线位置→根据土建进度逐层连接柱内二根主筋作为引下线→焊接均压环→竖井内进行接地线安装施工→竖井内管道与接地线连接→根据图纸要求的楼层防雷引下线与外墙门窗、栏杆作电气连接→柱内主筋引出屋面与屋面避雷带焊接→屋面避雷带施工→突出屋面的金属体与避雷带连接→接地电阻测试(如电阻值不符要求，另增接地极) →竣工验收。
5、弱电工程(有线电视、电话、对讲、综合布线、防盗对讲)施工程序：施工准备→配合土建预埋管至盒、箱→盒、箱埋设安装→线槽安装→部分明管敷设→管内穿线→插座安装→排线架安装接线→调试→试运行→竣工验收。
6、消防及火灾报警工程施工程序：施工准备→根据图纸预埋管至探测器盒→预埋管至报警器盒及消防按钮盒→预埋管至火警信号复视盘及消防电话插座盒→管内穿线→检测绝缘电阻→设备及探测器、模块安装→各种设备就位→设备接线→单体调试→联动调试→竣工验收。
三、具体施工方法和措施：1、电气配管工程：1)、配管及预埋前，必须熟悉施工图纸，除完全掌握图纸设计功能及敷设途径、方法外，还应与暖通、给排水等有关专业核对图纸，并与土建建筑图详细对照，如发现差错，应及时找设计更正。
2)、认真整理施工图纸中发现的疑难问题,参加设计方的图纸会审及交底工作，力求将图中问题解决在施工以前。
3)、根据图纸及相关标准编制材料计划。
管、箱、盒规格正确。
4)、做好施工班组技术、质量、安全交底工作。
5)、做好管、箱、盒、材料进场验收工作,防止不合格品材料使用在工程中,电管除满足规范要求,还应无严重锈蚀,管内不得有尖锐棱角,箱、盒尺寸符合设计规定。
6)、敷设电线钢管时，应采用套管焊接，其套管长度为管直径的1.5～3倍，焊接处应刷防锈漆进行防腐。
明敷时再外刷调合漆。
7）、KBG型双面镀锌电线管应采用丝口连接，并进行接地跨接，跨接焊接处应进行防腐明管敷设宜采用专用配件。
8)、暗配于混凝土内的钢管内部应刷防锈漆，暗配于土质地面内的钢管内部刷防锈漆，外部刷沥青漆，其余情况下的所有配管，内外部均应刷防锈漆，刷漆前应认真除锈。
9)、钢管应用机械切割机下料或钢锯下料,并应清除端口毛刺, 保证管口光滑,绝不允许气焊割口。
10)、在现浇混凝土板、墙、柱内配管时,除按位置埋设线盒, 还应做好固定工作,以防灌注混凝土震动时位置偏移, 管口应采取封堵措施,以免水泥浆流入堵塞管子,影响穿线。
11)、线管煨弯应保证足够的弯曲半径，暗配时弯曲半径≥6倍管子外径。
12)、钢管经过盒、箱、管箍处，应用∮6～∮8圆钢做接地跨接,盒、箱也应做好接地焊接，接地焊接长度≥30毫米。
13）、盒、箱定位应准确,符合设计及施工规范要求,采用水平仪或用找平塑料软管逐一校正准确。
同一室内的同规格箱、盒，误差应≤5毫米，相邻误差应≤1毫米。
14)、砖墙内配管,应在土建粉刷前敷设到位,箱、盒及配管应在粉刷前采用强度等级不小于M10的水泥砂浆固定,保护层厚度大于15mm。
砖墙上开槽宜采用开槽机, 以保证砌体质量。
15)、土建拆模后应及时找出预埋在混凝土内的盒、箱,并用铁丝试通管路,做好管口及箱、盒的临时封堵保护工作。
对于试不通的管子及早处理,进行修补,以免影响土建质量和总体进度。
16)、吊顶内配管，一般应在吊顶内其它专业管道施工以后进行，线管尽可能贴近龙骨敷设，敷设途径应合理、整齐、并用吊支架进行固定，焊管应进行油漆防腐、接地跨接可靠。
17）、埋于地坪内的暗配管要做好临时固定，浇灌砼时，不致使管子发生大的位移和挤压。
18)、PVC管连接采用套管粘接，套管长度≥2倍管外径，粘接剂要采用合格产品。
19）、直埋于地下或楼板内的PVC管，在穿出地面或楼板易受机械损伤的一段，应采取保护措施。
20)、PVC管敷设在楼板面上，板面整个垫层应不小于50毫米，且管表面应有20毫米厚水泥砂浆保护层。
21)、PVC塑料管的材质应具有阻燃、耐冲击性能，其氧指数不低于27％的阻燃指标，并有检定检验报告单和产品出厂合格证。
22）、普利卡金属套管与钢管直接连接时，可采取有螺纹混合连接法或无螺纹连接法，普利卡管在敷设时尽量避免弯曲。
23)、普利卡金属套管与盒、箱或线槽连接时，应采用专用的线箱连接器或组合线箱连接器进行连接。
24)、暗配管在施工过程中,应每层做质量评定及隐蔽验收，并有甲方代表或监理参与。
2、管内穿线和接线:1)、导线规格、型号应符合设计要求，应有产品合格证及检验报告。
2)、管内穿线前应熟悉图纸,了解电气系统的原理、设备的控制及联锁、灯具的控制方式,并了解每根管内有几个回路数、几对导线以及导线的规格型号,始、终端在何处, 导线能不剪断的地方尽量不剪断,以免浪费导线和导线过多产生接头。
3)、照明和电力系统按规范对管内导线应有分色,相线和零线的颜色应不同;同一建筑物导线颜色选择统一; 配电箱电源线及所有三相电源的干线,相线A、B、C 为黄、绿、红三色,零线为淡蓝色, 保护接地线(PE)为黄绿相间双色线;照明支线、火线为红色;开关线为黄色;零线为淡蓝色;保护接地线为浅黄绿色; 其余设备的导线也应有明显的色泽区分。
4)、管内穿线前一定要清理干净管内积水和杂物,并在管口套好护圈。
5)、管内穿线时,应采用放线架人工放线,导线应顺直地穿入管中,在放线、穿线过程中,防止导线在管内扭绞,以免影响导线质量。
6)、所有管内导线不得有接头,所有接头应放在接线盒内或者在电气设备端子上进行。
7)、导线在与电气设备或器具连接时,应对敷设的全部线路进行接线及绝缘电阻值测试,要求1千伏以下的电气线路在500V 摇表测试绝缘电阻值应不小于0.5兆欧,线路要求全部接通,且符合设计要求。
8)、导线在接线盒内连接宜采用压接帽，多股铜线在连接设备或接线端子时，必须使用接线鼻子。
3、电缆桥架安装：（含金属线槽安装）1)、桥架施工前应在现场实测实量，根据平面尺寸确立直线段及弯头数量，以便订购、制作。
2)、桥架应防腐良好，连接螺栓应采用镀锌件。
3)、桥架安装前应先安装支架或吊架，支(吊)架应平直、牢固，安装支(吊)架前应先放线，水平桥架支架安装间距为1.5-3米，垂直安装的支架间距不大于2米,支架安装前应作防腐处理。
4)、金属电缆桥架及其支架在全长范围内应有不少于2处与PE线干线相连接。
5)、桥架外壳每段应采用软铜绞线（≥4平方毫米）做接地跨接，并和PE线连接。
6)、竖井内桥架过楼层应参照JSJT－155《电气竖井设备安装》做防火堵燃处理，堵料必须采用指定厂家合格产品。
4、插接母线安装：1)、由于插接母线在竖井中占据位置较大，因此在施工前要核对图纸，正确安排，避免施工中与其它工程发生冲突。
2)、在施工前应请厂家到现场实测实量，根据层高及平面尺寸确立直线段、弯头、三通、始端箱及插接箱具体位置、相关尺寸及数量，厂家实量时应作好配合工作，根据实际需要提出制作要求。
3)、插接母线应防腐良好，连接螺栓应采用镀锌件。
4)、插接母线安装前应先安装支架，支架应牢固、平直，安装支架前应先放线，竖井支架间距不大于1.5米。
5)、插接母线外壳每段应做接地跨接，并应和接地PE线连通。
6)、进入竖井内的插接母线过楼板的做法及防火处理应参照JSJT－155执行。
并对每层做防火堵燃处理，堵料必须采用指定厂家合格产品封堵。
7)、竖井内插接箱的标高应符合图纸要求。
5、电缆敷设：1)、电缆敷设前，应核对电缆规格、型号是否与图纸相符合，并应具有产品合格证。
2)、电缆穿管前要清除管内杂物，电缆弯曲R倍数要符合规范规定，电缆敷设前要对电缆进行绝缘检测，合格后方能进行施工。
3)、了解电缆敷设的途径，起端和终端一定要弄清楚，以免造成浪费。
控制电缆敷设途径也要按原理图仔细核对，避免差错。
4)、电缆在桥架内敷设，应在首端、末端及拐弯分支处装设标志牌，标志牌上注明线路编号。
桥架上电缆每隔2米应加以固定。
6、电缆敷设(预分支电缆施工)：1)、电缆穿管前要清除管内杂物，电缆弯曲R倍数要符合规范规定，电缆敷设前要对电缆进行绝缘检测，合格后方能进行施工。
2)、了解电缆敷设的途径，起端和终端一定要弄清楚，以免造成浪费。
控制电缆敷设途径也要按原理图仔细核对，避免差错。
3)、预分支电缆施工前，一定要配合土建在配电小间楼地板按电缆规格预留孔洞。
4)、预分支电缆订货前要给厂家提供楼层高度、分支接头离地面高度及进楼层配电箱为上进线还是下进线，并提出主干电缆规格、分支电缆规格及电缆进线箱至配电小间距离。
5)、预分支电缆订货前要制定电缆敷设方法(地面拉起法、楼顶放下法)，以便厂家包装、运输。
6)、预分支电缆敷设前预埋好横担、吊钩及线夹。
7、配电箱、柜及电气器具安装:1)、所有照明柜、箱应安装牢固,垂直偏差不得大于规范及设计要求。
2)、所有配电箱、控制柜的型号及规格应符合设计要求,垂直偏差不得大于规范要求；箱体开孔必须采用开孔器,严禁用气焊割孔；墙上明装箱体用膨胀螺丝固定；墙上暗装箱体应用水泥砂浆固定, 面板四周紧贴墙面，配管进箱内应整齐，并不大于5毫米。
3)、所有配电箱、柜均应分别设置零线和保护地线(PE)端子，明管敷设至箱体应采用锁母，并焊好保护地线(PE)。
4)、箱内接线排列整齐，并有明显回路编号，各开关启闭灵活，多股铜线应用压线鼻，凡有电气元件的箱、柜，门扇均应接PE线。
5)、电气器具等配件均应齐全，无机械损伤，导线进入器具绝缘保护应良好。
6)、照明灯具安装应牢固，多股软线应搪锡；螺口灯头，零线必须接在灯头螺纹的端子上。
7）、成排灯具安装前应先放线定灯位，避免安装时偏差过大，吊链荧光灯双链应平行。
8)、开关、插座安装高度应符合设计规定，开关控制相线，单相三孔插座，接线严格按左零右火，上线为接地线连接。
9)、暗装箱、盒均需采用专用接线盒，接线盒四周不应有空隙, 安装后板面端正，紧贴墙面。
10)、安装在同一建筑内的开关、插座，宜采用同一系列产品, 且操作灵活，接触可靠。
