循环水排污水系统讲义

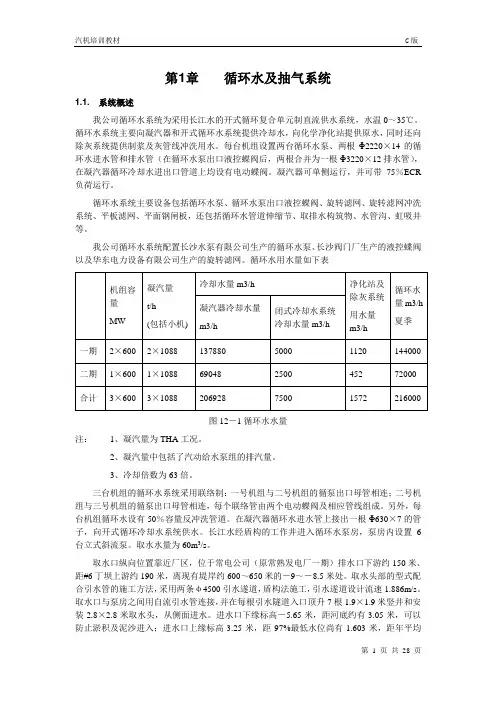

第1章循环水及抽气系统1.1. 系统概述我公司循环水系统为采用长江水的开式循环复合单元制直流供水系统，水温0～35℃。

循环水系统主要向凝汽器和开式循环水系统提供冷却水，向化学净化站提供原水，同时还向除灰系统提供制浆及灰管线冲洗用水。

每台机组设置两台循环水泵、两根Φ2220×14的循环水进水管和排水管（在循环水泵出口液控蝶阀后，两根合并为一根Φ3220×12排水管），在凝汽器循环冷却水进出口管道上均设有电动蝶阀。

凝汽器可单侧运行，并可带75％ECR 负荷运行。

循环水系统主要设备包括循环水泵、循环水泵出口液控蝶阀、旋转滤网、旋转滤网冲洗系统、平板滤网、平面钢闸板，还包括循环水管道伸缩节、取排水构筑物、水管沟、虹吸井等。

我公司循环水系统配置长沙水泵有限公司生产的循环水泵、长沙阀门厂生产的液控蝶阀以及华东电力设备有限公司生产的旋转滤网。

循环水用水量如下表图12－1循环水水量注：1、凝汽量为THA工况。

2、凝汽量中包括了汽动给水泵组的排汽量。

3、冷却倍数为63倍。

三台机组的循环水系统采用联络制：一号机组与二号机组的循泵出口母管相连；二号机组与三号机组的循泵出口母管相连，每个联络管由两个电动蝶阀及相应管线组成。

另外，每台机组循环水设有50％容量反冲洗管道。

在凝汽器循环水进水管上接出一根Φ630×7的管子，向开式循环冷却水系统供水。

长江水经盾构的工作井进入循环水泵房，泵房内设置6台立式斜流泵。

取水水量为60m3/s。

取水口纵向位置靠近厂区，位于常电公司（原常熟发电厂一期）排水口下游约150米、距#6丁坝上游约190米，离现有堤岸约600～650米的－9～－8.5米处。

取水头部的型式配合引水管的施工方法，采用两条φ4500引水遂道，盾构法施工，引水遂道设计流速1.886m/s。

取水口与泵房之间用自流引水管连接，并在每根引水隧道入口顶升7根1.9×1.9米竖井和安装2.8×2.8米取水头，从侧面进水。

给排水系统及维修服务一、给排水系统组成1、给水系统（1）、室外给水系统组成室外给水系统是由市政引入管、水表井、小区环网、阀门井、大水池、引入管等组成。

见小区平面图市政引入管：即从市政主干管上开口接管引入小区的管道。

水表井：用于安装计量整个小区用水量水表的阀门井。

小区环网：市政水进入小区后，在小区形成供水环网，然后分配供水量。

阀门井：市政水在进入大厦、大水池时安装有阀门，并砌有阀门井。

大水池：每个高层小区都配有大水池，用于储备高层生活用水和消防用水，大水池进水由小区环网引入，然后由水泵加压后供高层用水。

大水池储存2小时消防用水量，如有喷淋为1小时消防水量，其余为生活用水量。

有效容积=消防水容积+生活水容积，生活水池必须有保证消防水容积不做他用的措施。

a.水池内水泵吸水管上皮钻孔；b.安装液位控制计；引入管：由小区环网引入到大厦的低层，供大厦低层市政用水。

(2)、室内给水系统组成室内给水系统包括水泵、给水主管、水箱、分配支管、进户管、分户表等。

a.水泵：将大水池的生活水加压后送至屋顶水箱。

b.给水主管：经水泵加压后的水经主管送到水箱，上有闸阀、止回阀、液压阀等。

c.水箱：水箱一般在顶层，储存10分钟的消防水量，其余为生活水量，一般为40立方米，其中消防水量为18立方米。

d.分配支管：水箱水经分配支管送到每户，上有过滤器、闸阀、减压阀等。

e.进户管：从分支管引出，分配到各家各户，管径一般为DN20-DN25。

f.分户水表：计量各家各户用水量的计量器具。

使用前由供水部门校验，并计量表底数。

g.户内卫生器具：户内卫生器具分为大便器、洗手盆、洗涤盆、浴盆、淋浴、水龙头等。

2、排水系统组成（1）、室外排水系统组成室外排水系统由化粪池、排水管道、排水井组成。

化粪池：从室内排出的生活污水汇集到化粪池进行消化、沉淀处理，处理后的污水流出化粪池，进入市政污水管道，排入市政污水处理设施。

化粪池构造如图污水管道：从室内排出的污水经管道和污水井流入化粪池。

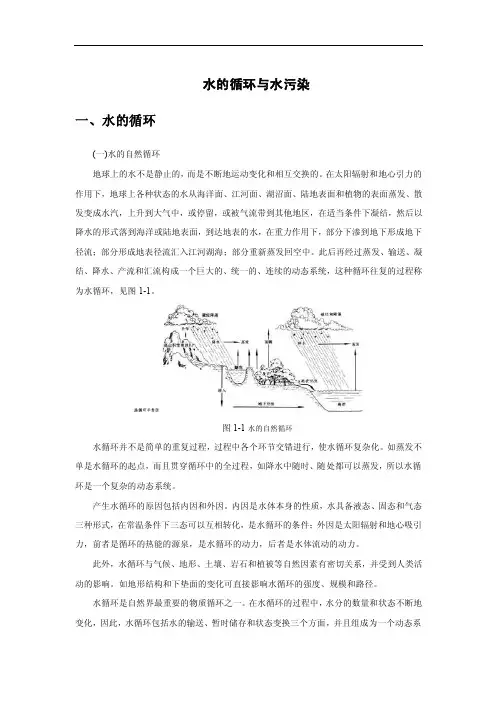

水的循环与水污染一、水的循环(一)水的自然循环地球上的水不是静止的，而是不断地运动变化和相互交换的。

在太阳辐射和地心引力的作用下，地球上各种状态的水从海洋面、江河面、湖沼面、陆地表面和植物的表面蒸发、散发变成水汽，上升到大气中，或停留，或被气流带到其他地区，在适当条件下凝结，然后以降水的形式落到海洋或陆地表面，到达地表的水，在重力作用下，部分下渗到地下形成地下径流；部分形成地表径流汇入江河湖海；部分重新蒸发回空中。

此后再经过蒸发、输送、凝结、降水、产流和汇流构成一个巨大的、统一的、连续的动态系统，这种循环往复的过程称为水循环，见图1-1。

图1-1水的自然循环水循环并不是简单的重复过程，过程中各个环节交错进行，使水循环复杂化。

如蒸发不单是水循环的起点，而且贯穿循环中的全过程，如降水中随时、随处都可以蒸发，所以水循环是一个复杂的动态系统。

产生水循环的原因包括内因和外因。

内因是水体本身的性质，水具备液态、固态和气态三种形式，在常温条件下三态可以互相转化，是水循环的条件；外因是太阳辐射和地心吸引力，前者是循环的热能的源泉，是水循环的动力，后者是水体流动的动力。

此外，水循环与气候、地形、土壤、岩石和植被等自然因素有密切关系，并受到人类活动的影响。

如地形结构和下垫面的变化可直接影响水循环的强度、规模和路径。

水循环是自然界最重要的物质循环之一。

在水循环的过程中，水分的数量和状态不断地变化，因此，水循环包括水的输送、暂时储存和状态变换三个方面，并且组成为一个动态系统。

地球上的淡水资源与水循环有密切关系。

（二）水的社会循环人类社会为了满足生活和生产需求，从天然水体中取用大量的水，这些生活和生产用水，使用后成为生活污水和工业废水，被排放后最终又流入天然水体中。

这样，水在人类社会中构成一个循环体系，称为水的社会循环。

社会循环中取用的水量虽然仅占径流和渗流量的2%~3%，即地球总水量的数万分之一，却表现出人与自然在水量和水质方面存在的巨大矛盾。

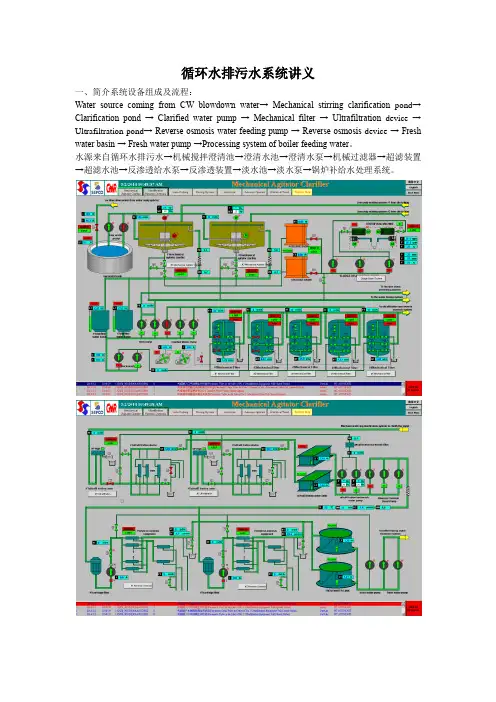

循环水排污水系统讲义一、简介系统设备组成及流程：Water source coming from CW blowdown water→ Mechanical stirring clarification pond→ Clarification pond → Clarified water pump → Mechanical filter → Ultrafiltration device → Ultrafiltration pond→Reverse osmosis water feeding pump → Reverse osmosis device → Fresh water basin → Fresh water pump →Processing system of boiler feeding water。

水源来自循环水排污水→机械搅拌澄清池→澄清水池→澄清水泵→机械过滤器→超滤装置→超滤水池→反渗透给水泵→反渗透装置→淡水池→淡水泵→锅炉补给水处理系统。

二、Mechanical stirring clarification pond机械搅拌澄清池Technical principle工艺原理由于循环水中存在大量Ca (HCO3)2 投加石灰去除暂时硬度和部分镁离子/氨氮/等离子，反应方程如下：1)Remove the temporary hardness:去除暂时硬度：Ca (HCO3)2 + Ca (OH) 2 = 2CaCO3↓+ 2H2OMg (HCO3)2 + Ca (OH) 2 = 2CaCO3↓+ Mg (OH) 2 + 2H2O2)Remove the CO2 in the water to reduce erosion:去除水中的CO2，减少腐蚀：CO2 + Ca(OH)2 = 2CaCO3↓+ H203)Neutralize the superfluous coagulant, promote coagulating effect and work as coagulantaids:中和过量的混凝剂，增强混凝效果，起到助凝剂的作用：4Fe2+ +4(OH)- + O2 + 2H2O = 4Ca2+ + 4Fe(OH)3↓4）Remove the colloidal silicon in the water去除水中胶体硅：H2SiO3 + Ca(OH)2 = CaSiO3↓+ H2O三、机械搅拌澄清池运行监督1) Effluent of the mechanical stirring clarification pond: TUB<5NTU; PH value should be controlled at 10.1-10.3, if it is over 10.3, the dosing amount of the lime should be reduced or mud discharge be carried out.机械搅拌澄清池出水：TUB<5NTU;PH 控制在10.1-10.3，如PH超过10.3 应降低石灰投加量，或进行排泥。

检查各轴承温度正常，厂家无特殊规定时，执行下表标准：检查电动机的温升不超过下表数值（环境温度40℃）：检查各轴承振动正常，制造厂无特殊规定则执行下表标准：循环水系统的运行概述及规范1、系统概述1、1 循环水系统采用带冷却水塔的单元制循环水供水系统。

循环水泵位于主厂房与冷却塔之间，露天布置，循环水补水取至昭平台水库，主要向凝汽器、开式循环冷却水系统、汽轮机润滑油冷却器、汽动给水泵润滑油冷却器等提供冷却水，并供全厂工业用水。

13.1.1.1 每台1000MW机组配置一座逆流式自然通风冷却水塔，三台并联运行的循环水泵，出口门采用缓闭式液控止回蝶阀，出口门后合用一根（将来决定塔池深度） mm外径的循环水母管，至汽机房前分为两根（）mm外径的循环水管，先进入低背压凝汽器，再经高背压凝汽器后合为（）m外径的管道排至冷却塔。

13.1.1.2 为满足机组扩大单元制运行要求。

两台机组的循环水供水母管之间设有两只串联的电动联络门，两台机循环水泵入口导流池之间设有联络门。

13.1.1.3 每台1000MW机组凝汽器循环水管路装有二套胶球清洗系统，以保证凝汽器钢管的清洁。

2、水泵性能参数13.1.2.1 每台1000MW机组配二台水泵并联运行时，为水泵铭牌工况点，每台泵设计运行工况保证点为：H=27m、n=370r/min、循环水系统基本要求13.1.3.2循环水系统可在一台循环水泵或半侧凝汽器运行的情况下低负荷运行。

13.1.3.2 事故时循环水泵的允许反转速为额定转速的120%，反转时间不能超过2min；允许堵转（出口门完全关闭）时间不超10s；循环水泵允许在反转转速为额定转速的15%条件下启动。

控制与保护循环水泵保护循环水系统报警2、循环水系统功能组循环水泵顺序启动第三节循环水系统的运行循环水泵启动前的准备13.3.1.1 检查所有工作票结束，现场清理干净。

13.3.1.2 循泵启动前须确认有关连锁、保护校验，阀门校验工作均已完成。
