文章标题：深度解读IEC60947-2断路器标准：保障电气设备安全的重要指南在现代社会中，电气设备已经成为我们生活和生产中不可或缺的一部分。
而在电气设备中，断路器作为保护设备的一种，其标准化和规范化显得尤为重要。
本文将深入探讨IEC60947-2断路器标准，从多个角度进行全面评估，为读者提供一份有价值的深度解读。
1. IEC60947-2断路器标准的背景及意义IEC60947-2标准是国际电工委员会(IEC)发布的一项重要标准，旨在规范低压开关设备和控制设备的安全性能，其中包括断路器。
该标准具有全球通用性，被广泛应用于各类电气设备的设计、制造和使用过程中。
它的颁布与实施，不仅意味着各国之间在电气设备领域的统一，更是为保障电气设备的安全性提供了重要指南。
2. IEC60947-2断路器标准的内容和要求IEC60947-2标准主要围绕着断路器的设计、技术特性、安全要求和测试方法等方面展开规范。
其中，针对断路器的额定电流、额定工作电压、使用分类、分断能力等方面分别做出了详细的规定和说明，以确保断路器在各种复杂环境和工况下均能稳定、可靠地工作。
标准还要求断路器应符合特定的机械强度、电气性能、环境适应能力和操作特性等要求，以保障其可以在各种恶劣环境中正常工作并保持安全性。
3. IEC60947-2断路器标准的应用和推广IEC60947-2标准的颁布和实施，对于各类电气设备制造商、设计师和用户来说，都具有十分重要的意义。
该标准为电气设备的设计和制造提供了统一的技术规范和测试方法，使得各类产品在设计和制造过程中能够更好地遵循标准要求，提高产品的质量和可靠性。
标准化的施行还可以促进各国之间电气设备行业的国际贸易，降低产品进入全球市场的壁垒。
标准的逐步推广和实施，也将有力地促进电气设备行业的可持续发展和技术进步。
总结回顾：IEC60947-2断路器标准的发布和实施，为电气设备行业提供了一份重要的技术指南。
通过我对标准的深度解读，我们对该标准的内容和要求有了更加全面、深入的了解。
en 60947标准总结EN 60947标准系列是一组有关低压开关设备和控制设备的欧洲标准。
这些标准由国际电工委员会（IEC）制定，并在欧洲国家中得到采用。
EN 60947标准系列主要涵盖了低压电器和开关设备的技术规范，确保设备的安全性、可靠性和互操作性。
以下是EN 60947标准系列的一些主要方面和总结：EN 60947-1：低压开关设备的一般规定范围：适用于额定电压不超过1000V的低压开关设备和控制设备。
目的：规定了低压开关设备的一般要求，包括结构、性能、测试和试验方法。
重点关注：设备的安全性、可靠性、功能性和互操作性。
EN 60947-2：低压开关设备的分离器范围：适用于分离器，其额定电压不超过1000V，额定电流不超过125A。
目的：规定了分离器的一般要求，包括结构、性能、测试和试验方法。
重点关注：分离器的电气特性、机械特性和环境要求。
EN 60947-3：低压开关设备的断路器范围：适用于额定电压不超过1000V，额定电流不超过6300A 的断路器。
目的：规定了断路器的一般要求，包括结构、性能、测试和试验方法。
重点关注：断路器的热性能、电气特性和机械特性。
EN 60947-4：低压开关设备的接触器和电动机起动器范围：适用于接触器和电动机起动器，其额定电压不超过1000V，额定电流不超过125A。
目的：规定了接触器和电动机起动器的一般要求，包括结构、性能、测试和试验方法。
重点关注：接触器和电动机起动器的电气特性、机械特性和环境要求。
EN 60947-5：低压开关设备的控制电路设备和开关范围：适用于额定电压不超过1000V的控制电路设备和开关。
目的：规定了控制电路设备和开关的一般要求，包括结构、性能、测试和试验方法。
重点关注：控制电路设备和开关的电气特性、机械特性和环境要求。
总体而言，EN 60947标准系列旨在确保低压开关设备和控制设备的安全性、可靠性和性能。
这些标准为制造商、设计者和使用者提供了明确的技术指南，以确保设备符合欧洲市场的法规和要求。

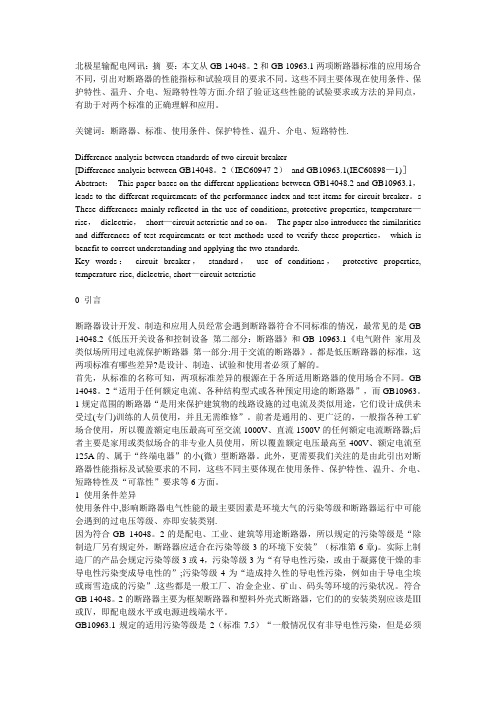

北极星输配电网讯：摘要：本文从GB 14048。
2和GB 10963.1两项断路器标准的应用场合不同，引出对断路器的性能指标和试验项目的要求不同。
这些不同主要体现在使用条件、保护特性、温升、介电、短路特性等方面.介绍了验证这些性能的试验要求或方法的异同点，有助于对两个标准的正确理解和应用。
关键词：断路器、标准、使用条件、保护特性、温升、介电、短路特性.Difference analysis between standards of two circuit breaker[Difference analysis between GB14048。
2（IEC60947-2）and GB10963.1(IEC60898—1)］Abstract：This paper bases on the different applications between GB14048.2 and GB10963.1，leads to the different requirements of the performance index and test items for circuit breaker。
s These differences mainly reflected in the use of conditions, protective properties, temperature—rise，dielectric，short—circuit acteristic and so on。
The paper also introduces the similarities and differences of test requirements or test methods used to verify these properties，which is benefit to correct understanding and applying the two standards.Key words：circuit breaker，standard，use of conditions，protective properties, temperature-rise, dielectric, short—circuit acteristic0 引言断路器设计开发、制造和应用人员经常会遇到断路器符合不同标准的情况，最常见的是GB 14048.2《低压开关设备和控制设备第二部分：断路器》和GB 10963.1《电气附件家用及类似场所用过电流保护断路器第一部分:用于交流的断路器》。
一、过载保护特性的差异低压断路器作为保护元器件，能否为保护对象提供“合适”的过载和短路保护是设计人员最关心的，所以先从保护特性的差异入手。
先看符合GB∕Π4048.2标准断路器的过载保护特性，如下表6。
1.05倍整定电流时2小时内不动作，13倍整定电流时2小时内动作。
如果额定电流小于等于63A,则约定脱扣时间为1小时。
接着看符合GB/T14048.4标准的断路器的过载保护特性，如下表3三相过载保护，和表4缺相保护。
GB/T14048.4标准也是接触器和热继电器的标准，所以符合该标准断路器的过载保护特性和热继电器是一样的，很明确的作用是保护电动机。
三相过载保护特性是：105倍整定电流2小时内不能动作，1.2倍整定电流下2小时内动作，还需要考核1.5倍整定电流下2min内动作（脱扣等级10）,以及7.2倍整定电流下4~10秒内动作（脱扣等级10）。
缺相保护特性是：对于宣称具有缺相保护的断路器或热继电器，先两相通1O倍整定电流，第三相通0.9倍整定电流，2小时内不能动作。
接着两相电流升高到1.15倍整定电流，第三相电流为0,要求2小时内动作。
最后来看符合GB/T10963.1标准断路器的过载保护特性：1.13倍额定电流时2小时内不动作，1.45倍额定电流时2小时内动作。
如果额定电流小于等于63A,则约定脱扣时间为1小时。
2.55倍额定电流下,动作时间范围1~60秒。
表7时间-电流动作特性其过载保护特性与热继电器相同，可以直接用来保护电动机。
而GB/T14048.2标准不再是框架断路器和塑壳断路器的专属，施耐德2023年7月刚刚发布的新型微型 断路器：iC651-MA>iC65N 和iC65H,就符合GB∕Π4048.2标准，而且iC65N 和iC65H 同时还符合GB/T10963.1标准。
Acti9小型断路器ABB 等其他厂家早就有类似产品。
基于此,我们再讨论"微断是否适用于保护电动机？"已经没有任何意义。
———ＧＢ１４０４８．１低压开关设备和控制设备第１部分：总则———ＧＢ１４０４８．２低压开关设备和控制设备第２部分：断路器———ＧＢ１４０４８．３低压开关设备和控制设备第３部分：开关、隔离器、隔离开关及熔断器组合电器———ＧＢ１４０４８．４低压开关设备和控制设备机电式接触器和电动机起动器———ＧＢ１４０４８．５低压开关设备和控制设备第５-１部分：控制电路电器和开关元件机电式控制电路电器———ＧＢ１４０４８．６低压开关设备和控制设备第４-２部分：接触器和电动机起动器交流半导体电动机控制器和起动器———ＧＢ１４０４８．７低压开关设备和控制设备第７-１部分：辅助电器铜导体的接线端子排
———ＧＢ１４０４８．８低压开关设备和控制设备第７-２部分：辅助电器铜导体的保护导体接线端子排———ＧＢ１４０４８．９低压开关设备和控制设备第６-２部分：多功能电器（设备）控制与保护性开关电器（设备）———ＧＢ／Ｔ１４０４８．１０低压开关设备和控制设备第５-２部分：控制电路电器和开关元件接近开关———ＧＢ／Ｔ１４０４８．１１低压开关设备和控制设备第６-１部分：多功能电器转换开关电器
———ＧＢ／Ｔ１４０４８．１２低压开关设备和控制设备第４-３部分：接触器和电动机起动器非电动机负载用交流半导体控制器和接触器———ＧＢ／Ｔ１４０４８．１３低压开关设备和控制设备第５-３部分：控制电路电器和开关元件在故障条件下具有确定功能的接近开关（ＰＤＦ）的要求———ＧＢ／Ｔ１４０４８．１４低压开关设备和控制设备第５-５部分：控制电路电器和开关元件具有机械锁闩功能的电气紧急制动装置———ＧＢ／Ｔ１４０４８．１５低压开关设备和控制设备第５-６部分：控制电路电器和开关元件接近传感器和开关放大器的ＤＣ接口（ＮＡＭＵＲ）———ＧＢ／Ｔ１４０４８．１６低压开关设备和控制设备第８部分：旋转电机用装入式热保护（ＰＴＣ）控制单元。
IEC 60947-2（国际电工委员会标准）是关于低压开关设备和控制设备的标准。
该标准的主要内容包括：
1. 范围：IEC 60947-2适用于低压开关设备和控制设备，如断路器、接触器、继电器、开关等。
2. 定义和术语：标准中包含与低压开关设备和控制设备相关的术语和定义，如开关、断路器、接触器等。
3. 分类：根据设备的功能、类型和用途，IEC 60947-2将低压开关设备和控制设备分为以下几类：
a. 断路器：用于切断和接通电路，具有过载保护和短路保护功能。
b. 接触器：用于控制电气设备的通断，具有较高的操作频率和负载能力。
c. 继电器：用于接收和发送信号，实现远程控制和自动化控制。
d. 开关：用于控制电气设备的通断，具有简单的操作机构和防护措施。
4. 技术要求：IEC 60947-2对低压开关设备和控制设备的技术要求包括：
a. 电气性能：设备应具有足够的绝缘强度、击穿电压、泄漏电流等电气性能。
b. 机械性能：设备应具有足够的机械强度、耐磨性和耐腐蚀性。
c. 热性能：设备在正常工作和短路条件下，应具有稳定的热性能。
d. 防护性能：设备应具有防护措施，如防护等级、防水、防尘等。
5. 试验方法：IEC 60947-2规定了低压开关设备和控制设备的试验方法，包括型式试验、出厂试验和定期试验等。
6. 标志、标签和说明书：标准要求低压开关设备和控制设备应有清晰的标志、标签和说明书，以方便用户正确安装、使用和维护。
万能式断路器执行标准
万能式断路器执行标准是指万能式断路器应符合的产品执行标准。
根据国际电工委员会（International Electrotechnical Commission，IEC）和国家标准制定机构的规定，万能式断路器应符合以下标准：
1. IEC 60898-1/GB 10963.1：低压成套开关设备和控制设备的断路器第1部分：断路器
2. IEC 60947-2/GB 14048.2：低压开关设备和控制设备的断路器第2部分：断路器和/或断路器组合装置的特殊要求
3. IEC 60947-2 Annex K/GB 14048.2 Annex K：万能式断路器的附加试验要求及附加的信息
4. IEC 60947-2 Annex L/GB 14048.2 Annex L：带波浪连接的万能式断路器附加触发试验要求
以上是万能式断路器应符合的一些主要执行标准，具体执行标准可能根据不同国家和地区的法规和标准有所变化。
因此，使用万能式断路器时，应根据具体的法规和标准来选择符合要求的产品。
sbt铜变压器线夹标准
SBT铜变压器线夹标准是指在铜变压器中用于连接铜线和线圈的铜制线夹的技术要求和规格。
具体的标准可能会因地区、国家和行业而异。
以下是一些可能适用的标准：
1. GB/T 14310-2008《铜变压器线夹》是中国国家标准，规定了铜变压器线夹的材质、尺寸、机械性能、化学成分等方面的要求。
2. IEC 60076-1:2013《电力变压器第1部分:通用技术条件》是国际电工委员会（IEC）的标准，其中包含了铜变压器线夹的相关技术要求。
3. ASTM B231《铜及铜合金挤压无缝管材》是美国材料和试验协会（ASTM）的标准，其中包含了铜变压器线夹所需的铜材的技术要求。
4. DIN 43600-1994《铜和铜合金棒材》是德国标准协会（DIN）的标准，其中包含了铜变压器线夹所需的铜材的技术要求。
这些标准可能会根据技术的发展和更新而不断修订，因此，在选择和应用标准时，应根据最新的版本和具体要求进行。
IEC 60947-2：2016版与现行GB/T 14048.2-2008的差异对比分析现行国标GB/T 14048.2-2008《低压开关设备和控制设备第2部分：断路器》等同采用IEC 60947-2:2006，IEC于2016年5月15日发布其第5版，目前，IEC已开始对第5版修订（修改单1），预计在2019年2月形成一份修改单。
现对IEC 60947-2：2016（第5版）与GB/T 14048.2-2008进行分析，标准中除了对文本格式（比如之前的悬置段增加了相应条款引出，注中不能包含要求等）进行统一修改外，主要的技术差异为：——扩大了范围中交流电压的上限，即不超过1500V；——增加术语“2.21 过电流整定值Ir”和“2.22 可编程逻辑控制器”（PLC）；——补充额定值超过交流1000V的冲击耐受电压、电气间隙、介电试验等相关规定；——增加“7.1.8用于带有可编程逻辑控制器（PLC）的数字输入与输出要求”；——在“8.3.1 试验程序”中，增加具有不同极数的断路器的可选择试验程序，并新增表9b和9c；——增加“8.3.9 临界直流负载电流试验”，主要针对直流断路器规定试验要求；——增加“8.5 特殊试验-湿热、盐雾、振动和冲击”，采用GB/T14048.1（IEC 60947-1）的附录Q，做相应的修改，对严酷环境中断路器的使用做出了规定；——附录A中，细化“A.5 验证选择性”的内容，增加选择性的理论研究和通过试验确定选择性两种方法的规定和要求；——附录B、F、J、M中更新相关EMC性能和要求条款；——新增“附录P 光伏用直流断路器”；——新增“附录R 带自动重合闸功能的剩余电流断路器”。
具体技术差异如下：1．标准条款1总则在1.1“范围和目的”中，扩大了交流范围，即额定交流电压高于1000V但不超过1500V 的断路器可按本标准进行试验。
在现行标准中，适用范围交流不超过1000V，这一变化主要是根据新兴领域用断路器的电压等级发展需求，而使得其适用电压范围得以扩大。
2．标准条款2术语与定义对于“2.3 限流断路器”明确了对限制允通I2t值的要求(其限制允通I2t值小于对称预期电流半个周波的I2t值)。
修改“2.17.1 过电流选择性”的定义：两台或多台过电流保护电器的一种操作特性的配合，例如保护电器在规定限值的过电流的情况下实现过电流保护，另外的保护电器不动作。
（不强调电源侧保护电器的过电流保护）删除了“2.17.5 后备保护”的内容。
增加术语“2.21 过电流整定值Ir”和“2.22 可编程逻辑控制器”（PLC）。
3．标准条款4特性简化了“4.3.5.2.2 额定运行短路分断能力(Ics)”的描述并删除表1。
表2“(交流断路器的)短路接通和分断能力之间的比值－n及相应的功率因数”在上方增加“4.4 使用类别”中，重新描述了选择性类别B和A的含义，并删除表4。
4．标准条款5产品信息第5章，5.2标志b）中，增加内容：——可调过载脱扣器的电流整定范围（Ir）（见4.7.3）；——对于可调节脱扣器的额定瞬时短路电流整定值（I i）的范围。
I r和I i的范围可以展示而不是标志在断路器上，如适用。
c）项在最后增加内容:——额定电流≤20A线缆的最小截面积，如果与GB/T14048.1（IEC60947-1）表9中对应的额定极限短路分断能力Icu的规定不同时；——断路器接线端子的拧紧力矩值。
5．标准条款7结构和性能要求1）“电气间隙和爬电距离”中，补充：对于Uimp超出GB/T14048.1（IEC 60947-1：2007）表13给定值时，应从GB/T16935.1（IEC 60664-1：2007）表F.2中获得电气间隙值。
2）“结构段说明”中，增加列项：f）在2极和4极派生断路器中，将其中一极中的脱扣装置用连接来取代，作为不带保护的中性极；g）将3极断路器去掉中间电流通路变成2极断路器；h) 电子脱扣装置中嵌入的软件（固件）的差异，对要求的性能，特别是脱扣功能无影响；i）省略掉PCB布局板上相同元器件（例如旋钮，显示器等）的电子脱扣装置硬件。
3）增加7.1.8用于带有可编程逻辑控制器（PLC）的数字输入与输出要求：GB/T14048.1（IEC60947-1:2007）中的附录S适用。
本标准中的要求不适用于专用的不是PLC的数字输入与输出设备。
4）“7.2.2.3 主电路”内容修改为：断路器的主电路，包括与其相连的过电流脱扣器，在第8章条件下应能承受额定电流I n而温升不超过表7规定的极限值。
现行标准中规定应能承受约定发热电流(I th或I the，如适用，见4.3.2.1和4.3.2.2)。
5）“7.2.3.2 冲击耐受电压”中增加交流额定值超过1000V的规定：交流额定值超过1000V 的断路器，其冲击耐受电压应由制造商和用户协商确定，但不应小于交流1000V时的相应值。
6．标准条款8试验1）“一般要求”中，验证断路器特性的试验增加特殊试验（8.5）；2）在型式试验的表格和试验项目索引表中增加临界直流负载电流一栏；3）在“8.3.1 试验程序”中，增加具有不同极数的断路器的可选择试验程序。
可选择适用于1，2和4极断路器的试验，或适用于1，2和3极断路器的试验。
新增表9b和9c（附后）。
4）“8.3.2 一般试验条件”中增加一段：除非另有规定，试验应在与预期运行条件相同的电流种类、相同的频率（交流时）和相同的相数下进行。
除温升试验和欠电压、并联脱扣性能试验（见IEC60947-1：2007/修改单2:2010中7.2.2和7.2.2.6）外，在50Hz下进行的试验被认为适用于60Hz，反之亦然。
补充规定有关人力操作的直流断路器的要求：有关人力操作的直流断路器在操作时速度应为0.1m/s±25%,在试验设备的动作装置的末端碰触到断路器操动装置时进行测量。
对于旋钮操作的断路器，其动作装置的角速度应遵循上述规定。
对于在单独外壳中使用的断路器，明确其温升的要求：按8.3.2.5中规定的断路器具有I th 最大值的通用试验条件下，在约定封闭发热电流I the（见 4.3.2.2）下进行试验。
温升应满足7.2.2的要求，但端子温升不应超过70K。
5）“8.3.2.6.4 试验程序”中，将原内容分为“在单极、两极和三极断路器上的试验”和“在四极断路器上的试验”两类。
“在单极、两极和三极断路器上的试验”中增加额定电流小于20A的规定：额定电流≤20A时，制造商可以规定一较大截面积的线缆，在这种情况下该截面积线缆应可用于所有相关的短路试验，并记录在试验报告中。
另外，8.3.3.2.3 b)中反时限脱扣器的验证也应采用该截面积的线缆进行试验。
“在四极断路器上的试验”中增加相应的试验要求：根据表10，在一个或多个新试品的第4极和相邻极上按照程序III或V（如合适）和IV（如合适）进行附加试验程序。
该要求也适用于当程序III被程序II（Icu=Ics）代替时或程序IV被程序VI（Icw=Ics）代替时。
6）8.3.3.2.2标题由“短路条件下的断开”改为“短路脱扣器”，短路脱扣器的额外要求修改为：此外，短路脱扣器的动作应在每极单独验证一次，按制造商对单极动作提出的120%的脱扣电流值或短路电流整定（如果单极动作下无电流值）下应动作。
8.3.3.1.3标题由“过载条件下的断开”改为“过载脱扣器”，在这两条中，对试验电流的描述修改为：对于交流试验，试验电流应无不对称分量。
对于直流试验，试验电流在接通时应无冲击电流，时间常数应小于10ms。
7）8.3.3.3 介电性能试验增加两项：——额定绝缘电压大于交流1000V的断路器应在试验电压为Ui+1200V（交流有效值）或2Ui（二者取大值）下进行试验；——抽屉式断路器（见7.1.2）应按IEC60947-1：2007中8.3.3.4.1项2）b)进行冲击耐压验证。
试验电压应从IEC 60947-1：2007表14中选择，施加在抽出/断开位置时，抽屉装置的主触头及其相关的固定触头之间，按8.3.3.4.1项2）d)要求进行判别。
8）8.3.8.3 额定短时耐受电流试验中增加：试验不必在表10规定的试品最小In下进行。
9）增加“8.3.9 临界直流负载电流试验”，主要针对直流断路器规定试验要求。
10）增加“8.5 特殊试验-湿热、盐雾、振动和冲击”，采用IEC 60947-1的附录Q，做相应的修改，对严酷环境中断路器的使用做出了规定。
7．附录1）附录A中，将“A.5 验证选择性”的内容细化，增加选择性的理论研究（包括过载区域、故障电流区域和特殊安装条件下选择性极限电流的确定）和通过试验确定选择性两种方法的规定和要求。
2）附录B中，“B.4.2.4.2.1 极限不驱动时间”中，删除最后一句：对于间接接触防护，I 的最大延时为1s。
在表B.4下增加对于具有不同极数的派生CBR的试验要求：对于具有不△n同极数的派生CBR，试验应在派生极数最多的CBR上进行。
如果其他派生CBR的结构与所试验的CBR相同，则无需进行附加试验。
如果派生CBR的结构与所试验的CBR不同，则派生CBR依然需要进行附加试验。
3）附录F中，F.4.1.2 试验电流的注2中增加列项：——21次谐波>1 %，也可能存在其他谐波。
4）附录H中，H.2 单极短路中，除了规定试验电流的上限值外，增加其下限值的规定：不小于500A。
5）附录J中，J.2.3 射频电磁场辐射中，增加扫描范围2110 MHz～2700 MHz和频率2150 MHz和2450MHz。
6）附录O中，O.6.1.2 试验程序中，增加对具有不同极数派生ICB的要求：对具有不同极数派生的ICB，这些试验应在最大极数派生ICB上进行，其他派生ICB应只进行程序III试验（无需进行过载脱扣器验证）。
7）新增“附录P 光伏用直流断路器”。
GB/T 34581-2017《光伏系统用直流断路器通用技术要求》与IEC 60947-2：2016附录P《光伏用直流断路器》的技术差异详见附件1.8）新增“附录R 带自动重合闸功能的剩余电流断路器”。
GB/T 32902-2016《具有自动重合闸功能的剩余电流保护断路器（CBAR）》与IEC 60947-2：2016附录R《带自动重合闸功能的剩余电流断路器》的技术差异详见附件2.附件1：GB/T 34581-2017《光伏系统用直流断路器通用技术要求》与IEC 60947-2：2016附录P《光伏用直流断路器》的技术差异1.范围与目的GB/T 34581中增加了对PV直流电源接地类型的说明：注：PV直流电源的接地类型：a）不接地，如多晶硅或单晶硅光伏板组件；b）功能性负极接地，如薄膜光伏板组件。
