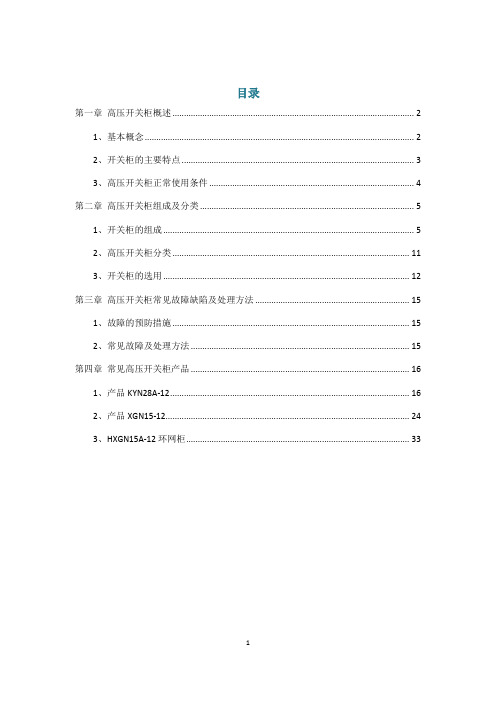

目录第一章高压开关柜概述 (2)1、基本概念 (2)2、开关柜的主要特点 (3)3、高压开关柜正常使用条件 (4)第二章高压开关柜组成及分类 (5)1、开关柜的组成 (5)2、高压开关柜分类 (11)3、开关柜的选用 (12)第三章高压开关柜常见故障缺陷及处理方法 (15)1、故障的预防措施 (15)2、常见故障及处理方法 (15)第四章常见高压开关柜产品 (16)1、产品KYN28A-12 (16)2、产品XGN15-12 (24)3、HXGN15A-12环网柜 (33)第一章 高压开关柜概述1、基本概念1.1.开关柜（又称成套开关或成套配电装置）：它是以断路器、负荷开关为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
1.2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
1.3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
1.4.母排位置相序对应关系：表1-1■ 灭弧介质的发展: 油─空气─ SF6/真空■ 绝缘介质的发展: 油─空气─SF6■ 柜体结构的发展: 固定柜─落地式手车柜─中置式手车柜─C-GIS 柜■ C-GIS 柜的现状: 欧洲非常广泛, 中国已成趋势1.5.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。
防护等级的定义：2.1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
汇报人：日期:•高压开关柜基础知识•高压开关柜的种类和应用•高压开关柜的操作和维护目录•高压开关柜的安全措施•高压开关柜的案例分析01高压开关柜基础知识定义高压开关柜是一种用于电力系统的设备，主要作用是在电力系统中进行控制、保护和监测。
它由多个高压电器组成，如断路器、隔离开关、负荷开关等，以及一些控制、保护和监测装置。
组成高压开关柜主要由进线柜、出线柜、母线柜、PT柜、隔离柜等组成。
每个柜子都有不同的功能和作用，如进线柜负责接引电源进线，出线柜负责分配电力到下级配电系统，母线柜负责连接和保护母线，PT柜负责监测和保护母线电压等。
进线柜进线柜是接引电源进线的设备，它通常配备有断路器、隔离开关、电流互感器等设备，用于控制和保护电源进线的安全。
出线柜是分配电力到下级配电系统的设备，它通常配备有断路器、隔离开关、电流互感器等设备，用于控制和保护电力分配的安全。
母线柜是连接和保护母线的设备，它通常配备有母线隔离开关、母线支柱绝缘子、母线绝缘护套等设备，用于保护母线的安全。
PT柜是监测和保护母线电压的设备，它通常配备有电压互感器、避雷器、隔离刀闸等设备，用于监测和保护母线电压的安全。
隔离柜是用于隔离电力系统中的不同部分，它通常配备有隔离开关、电流互感器等设备，用于隔离电力系统中的不同部分。
出线柜PT柜隔离柜母线柜高压开关柜可以对电力系统中的不同部分进行控制，如接引电源进线、分配电力到下级配电系统等。
高压开关柜的作用控制作用高压开关柜可以对电力系统中的设备进行保护，如断路器可以切断故障电流，电流互感器可以监测电流等。
保护作用高压开关柜可以对电力系统中的设备进行监测，如电压互感器可以监测电压，避雷器可以防止雷电冲击等。
监测作用02高压开关柜的种类和应用金属封闭铠装移开式断路器开关柜这种开关柜主要用于3.6kV~40.5kV的电压环境，提供稳定且安全的电力供应。
金属封闭铠装固定式断路器开关柜这种开关柜结构紧凑，适用于12kV的电压环境，一般用于进线、馈线等场合。
