成套配电柜、控制柜（屏、台）和动力、照明配电箱(盘）安装
检验批质量验收记录表
GB50303—2002
成套配电柜、控制柜(屏、台）和动力、照明配电箱（盘）安装
检验批质量验收记录表
GB50303—2002
（Ⅱ）低压成套柜(屏、台）
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装
检验批质量验收记录表
GB50303-2002
（Ⅲ）照明配电箱（盘)
电线、电缆穿管和线槽敷线检验批质量验收记录表
GB50303-2002
电缆头制作、接线和线路绝缘测试检验批质量验收记录表
GB50303—2002
普通灯具安装检验批质量验收记录表
GB50303—2002
建筑物照明通电试运行检验批质量验收记录表
接地装置安装检验批质量验收记录表
GB50303—2002
避雷引下线和变配电室接地干线敷设检验批质量验收记录表
GB50303-2002
（Ⅰ）防雷引下线
避雷引下线和变配电室接地干线敷设检验批质量验收记录表
GB50303—2002
不间断电源安装检验批质量验收记录表
GB50303-2002
低压电气动力设备试验和试运行检验批质量验收记录表
GB50303—2002
分项工程质量验收记录
分部（子分部）工程质量验收记录。

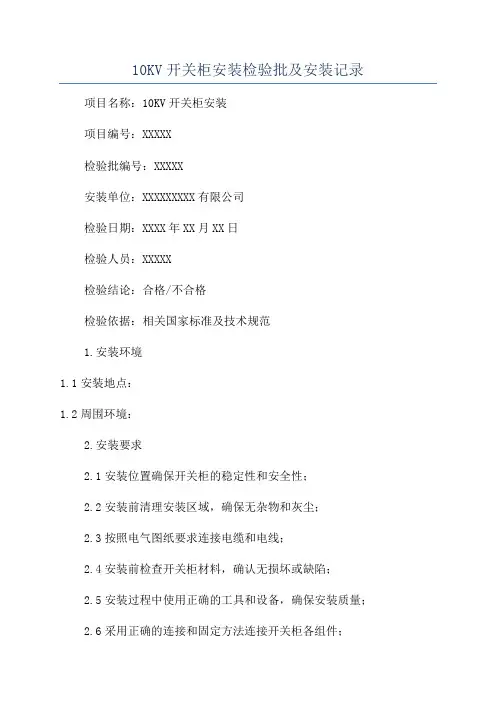

10KV开关柜安装检验批及安装记录项目名称：10KV开关柜安装项目编号：XXXXX检验批编号：XXXXX安装单位：XXXXXXXXX有限公司检验日期：XXXX年XX月XX日检验人员：XXXXX检验结论：合格/不合格检验依据：相关国家标准及技术规范1.安装环境1.1安装地点：1.2周围环境：2.安装要求2.1安装位置确保开关柜的稳定性和安全性；2.2安装前清理安装区域，确保无杂物和灰尘；2.3按照电气图纸要求连接电缆和电线；2.4安装前检查开关柜材料，确认无损坏或缺陷；2.5安装过程中使用正确的工具和设备，确保安装质量；2.6采用正确的连接和固定方法连接开关柜各组件；2.7确保开关柜接地良好。

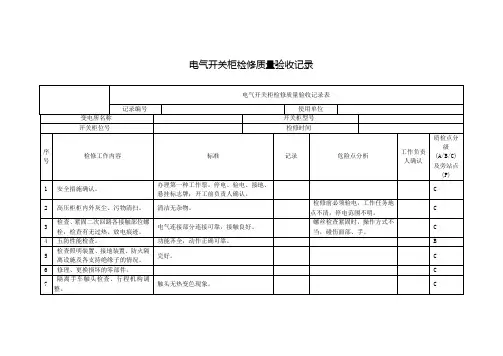

3.检验项目3.1安装位置检查：检查开关柜是否根据要求安装在预定位置，并确保稳定和垂直。
3.2接线检查：检查开关柜的电线和电缆是否根据电气图纸正确接线，并进行连接确认。
3.3绝缘检查：使用绝缘测试仪对开关柜的绝缘性能进行检查，确保符合要求。
3.4连接检查：检查开关柜内外的电力连接是否牢固、可靠，并进行连接确认。
3.5接地检查：通过接地测试仪对开关柜的接地效果进行检查，并确保接地电阻符合要求。
3.6通风检查：检查开关柜的通风情况是否良好，确保开关柜内部温度不过高。
4.检验结果根据检验项目的检查，结合相关要求和技术规范，判定以下检验结果：安装位置检查：合格/不合格接线检查：合格/不合格绝缘检查：合格/不合格连接检查：合格/不合格接地检查：合格/不合格通风检查：合格/不合格5.安装记录根据检验结果，填写相应的安装记录，包括但不限于以下内容：5.1安装日期5.2安装人员5.3安装过程中发现的问题、解决方法和处理结果5.4安装验收情况5.5安装单位及负责人签字6.改进与总结通过本次安装检验，可以总结出一些改进措施，以提高今后类似项目的安装质量。
同时，也可以总结出本次安装的经验和教训，为今后类似项目的安装提供参考。

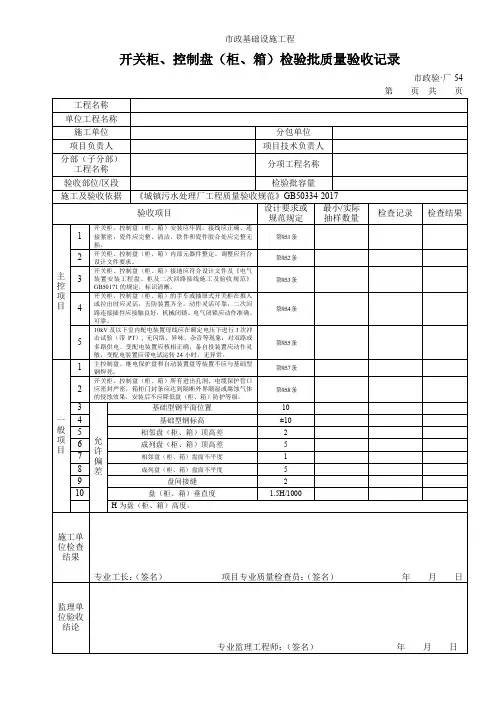

成套配电柜安装检验批质量验收记录表成套配电柜安装检验批质量验收记录表单位（子单位）：XXX工程名称：XXX机房采购及安装配电系统子分部（系统）工程名称：二楼机房验收部位、区、段：柜、盘等垂直度允许偏差安装单位：XXX施工执行标准名称及编号：施工质量验收规范的规定主控项目：1.金属框架的接地或接零2.手车式柜的推拉和动、静触头检查3.成套配电柜的交接试验4.柜间线路绝缘电阻测试5.柜间二次回路耐压试验一般项目：6.柜间或与基础型钢的连接7.柜间安装接缝、成列安装盘面偏差检查8.柜内部检查试验9.柜间配线10.柜与其面板间可动部位的配线11.基础型钢安装允许偏差允许偏差：不直度(mm/m) ≤1水平度(mm/全长) ≤5不平行度（mm/全长）≤5第6.1.1条第6.1.3条第6.1.4条第6.1.6条第6.1.7条第6.2.2条第6.2.3条第6.2.4条第6.2.5条第6.2.7条施工单位检查评定记录：1.金属框架的接地或接零：合格2.手车式柜的推拉和动、静触头检查：合格3.成套配电柜的交接试验：合格4.柜间线路绝缘电阻测试：合格5.柜间二次回路耐压试验：合格6.柜间或与基础型钢的连接：合格7.柜间安装接缝、成列安装盘面偏差检查：合格8.柜内部检查试验：合格9.柜间配线：合格10.柜与其面板间可动部位的配线：合格监理(建设)单位验收记录：合格项目经理（负责人）：文亮专业工长(施工员)：施工班组长项目专业质量检查员：年月日。
成套配电柜、控制柜（屏、台）和动力、
照明配电箱（盘）安装工程检验批质量验收记录表
GB50303 —2002

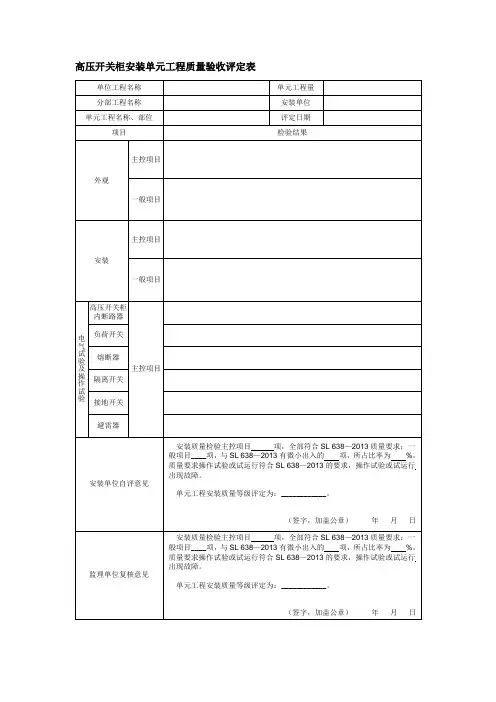

（I）高压开关柜060103□口
060202 □口
说明
（I ）
060103
060202
060601
主控项目
1、柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE或接零（PEN可靠；装有电器
的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。
2手车、抽出式成套配电柜推拉灵活，无卡阻碰撞现象。
动触头与静触头的中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。
3、高压成套配电柜必须按本规范第 3.1.8条的规定交接试验合格，且应符合下列规定：1）继电
保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组试验动作正确，整
定参数符合设计要求；2凡经法定程序批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验。
4、柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5M Q:二次回路
必须大于IM Q。
5、柜、屏、台、箱、盘间二次回路交流工频耐压试验，当绝缘电阻值大于10M Q时，用2500V 兆
欧表摇测1mln,应无闪络击穿现象；当绝缘电阻值在1〜10MQ时，做1000伏交流工频耐压试验，时间1mi n，应无闪络击穿现象。
一般项目
1、柜、屏、台、箱、盘相互间或与基础型钢应用镀锌螺栓连接，且防松零件齐全。
2、柜、屏、台、箱、盘安装垂直度允许偏差为 1.5 %o，相互间接缝不应大于 2mm成列盘面偏差不
应大于5mm
3、柜、屏、台、箱、盘内检查试验应符合下列规定：1）控制开关及保护装置的规格、型号符合设计
要求；2）闭锁装置动作准确、可靠；3）主开关的辅助开关切换动作与主开关动作一致；4）柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称，或操作位置，接线端子有编
号，且清晰、工整、不易脱色，5）回路中的电子元件不应参加交流工频耐压试验；48V及以下回路可不作交流工频耐压试验。
4、柜、屏、台、箱、盘问配线：电流回路应采用额定电压不低于750V、芯线截面积不小于2. 5mm2 的
铜芯绝缘电线或电缆；除电子元件回路或类似回路外，其他回路的电线应采用额定电压不
低于750V,芯线截面不小于1.5mm2的铜芯绝缘电线或电缆。
二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎，且有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推人。
5、连接柜、屏、台、箱、盘面板上的电器及控制台、板等可动部位的电线应符合下列规定：1）
采用多股铜芯软电线，敷设长度留有适当裕量；2）线束有外套塑料管等加强绝缘保护层；3）与电器连接时，端部绞紧，且有不开口的终端端子或搪锡，不松散、断股；4）可转动部位的两端用卡子固定。
检查数量：主控项目1、3全数检查；2、4、5抽查10%，少于5回路（台），全数检查。
一般项目6全数检查：1〜5、7抽查10%，少于5处（台），全数检查。
检查方法：见本规范第28.0.7条。
判定：应检数量全部符合本规范规定判为合格。
