高压开关柜安装与调试教学内容

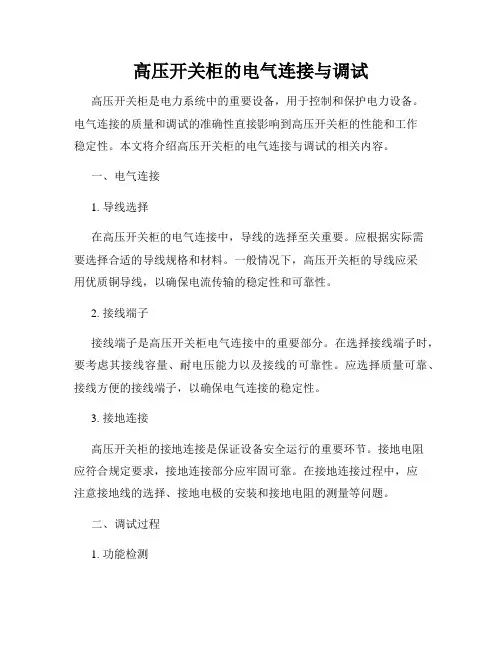

高压开关柜的电气连接与调试高压开关柜是电力系统中的重要设备，用于控制和保护电力设备。

电气连接的质量和调试的准确性直接影响到高压开关柜的性能和工作稳定性。

本文将介绍高压开关柜的电气连接与调试的相关内容。

一、电气连接1. 导线选择在高压开关柜的电气连接中，导线的选择至关重要。

应根据实际需要选择合适的导线规格和材料。

一般情况下，高压开关柜的导线应采用优质铜导线，以确保电流传输的稳定性和可靠性。

2. 接线端子接线端子是高压开关柜电气连接中的重要部分。

在选择接线端子时，要考虑其接线容量、耐电压能力以及接线的可靠性。

应选择质量可靠、接线方便的接线端子，以确保电气连接的稳定性。

3. 接地连接高压开关柜的接地连接是保证设备安全运行的重要环节。

接地电阻应符合规定要求，接地连接部分应牢固可靠。

在接地连接过程中，应注意接地线的选择、接地电极的安装和接地电阻的测量等问题。

二、调试过程1. 功能检测在高压开关柜的调试过程中，首先要进行功能检测。

包括对开关柜的控制功能、保护功能、测量功能等进行检测，确保各项功能正常运行。

2. 电气参数调试电气参数调试是高压开关柜调试的重要环节。

包括对开关柜的电流、电压、频率等参数进行调试，确保各项参数在规定范围内并保持稳定。

3. 保护系统调试高压开关柜的保护系统是保证设备正常运行的关键。

在调试过程中，需要对保护系统进行测试和调试，确保其能够准确、快速地响应各种故障情况，并采取相应的保护措施。

4. 联锁系统调试高压开关柜的联锁系统是确保设备安全运行的重要保障。

在调试过程中，需要对联锁系统进行测试和调试，确保各项联锁逻辑正确、可靠。

5. 整体性能测试调试完成后，需要进行整体性能测试。

包括对高压开关柜的开断能力、短路能力、负载能力等进行测试，验证设备的性能和可靠性。

总结：高压开关柜的电气连接与调试是确保设备正常运行的关键环节。

正确选择导线和接线端子、合理进行接地连接，以及进行功能检测、电气参数调试、保护系统调试、联锁系统调试和整体性能测试等，能够保证高压开关柜的电气连接质量和性能稳定。

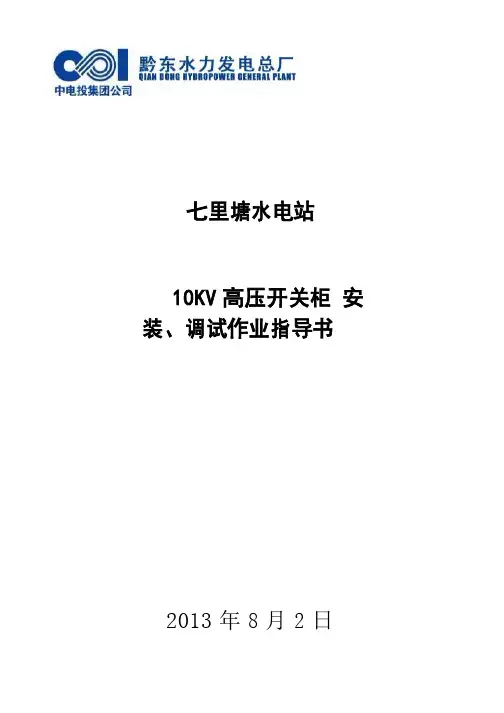

七里塘水电站10KV高压开关柜安装、调试作业指导书2013年8月2日10KV高压开关柜安装、调试作业指导书目录1 10KV高压开关柜安装、调试工程简述 (1)2 编制依据 (1)4 10KV高压开关柜安装、调试流程图. (1)5调速器施工准备 (3)6调速器安装施工方案 (3)7调速系统设备及管路安装质量控制措施要点 (4)5调速系统设备及管路安装安全控制措施要点 (4)9 (5)调速系统试验、调试内容.10 11 12 13调速系统现场试验、调试内容 (5)调速器试验、调试方法 (8)调速器单元工程质量评定表 (12)安装记录单 (12)1.10KV高压开关柜安装、调试工程简述1.1 10KV高压开关柜安装、调试工程概述本工程安装项目包括10面10kV移开式开关柜（含2台高压限流熔断器柜）的安装及调试。

1.2 10KV高压开关柜安装工程特点：七里塘水电站桥机共安装10面型号为KYN28A-12金属铠装移开式开关柜，其中含2台高压限流熔断器柜，额定电压12KV，防护等级≥IP4X，设备由扬州美达电气有限公司制造。

整个安装工程可分为基础安装，盘柜安装，调试试验。

2.编制依据1）厂家到货图纸、技术文件2）七里塘水电站机电设备安装工程招标文件、投标文件3）《电气装置安装工程高压电器施工及验收规范》GBJ147-904）4）《电力设备预防性试验规程》Q/CSG10007-20045）施工图纸3.10KV高压开关柜安装、调试流程图10KV高压开关柜安装、调试流程图施工准备基础检查、设备开箱检查基础安装、调整开关柜安装、调整母线安装、调整断路器、隔离开关调整调试试验结束5.调速器施工准备1)调速器施工图纸及技术资料。

2)厂家图纸.3)七里塘水电站机电设备安装工程招标文件、投标文件。

4)调速器出厂合格证、发货清单、验收资料及质量证书。

5)参加工作面交接验收、移交，并按机电安装要求进行现场清扫及处理。

6)根据贵阳研究院提供的基准点和安装精度要求，进行测量放线工作，建立准确牢固的安装测量网点。

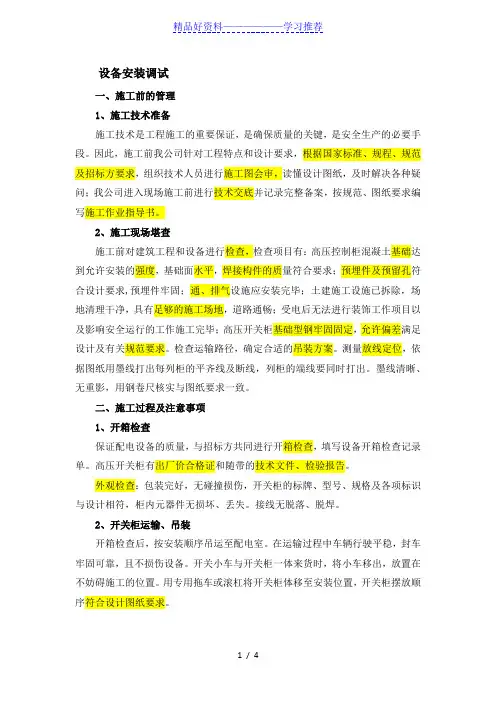

设备安装调试一、施工前的管理1、施工技术准备施工技术是工程施工的重要保证，是确保质量的关键，是安全生产的必要手段。

因此，施工前我公司针对工程特点和设计要求，根据国家标准、规程、规范及招标方要求，组织技术人员进行施工图会审，读懂设计图纸，及时解决各种疑问；我公司进入现场施工前进行技术交底并记录完整备案，按规范、图纸要求编写施工作业指导书。

2、施工现场堪查施工前对建筑工程和设备进行检查，检查项目有：高压控制柜混凝土基础达到允许安装的强度，基础面水平，焊接构件的质量符合要求；预埋件及预留孔符合设计要求,预埋件牢固；通、排气设施应安装完毕；土建施工设施已拆除，场地清理干净，具有足够的施工场地，道路通畅；受电后无法进行装饰工作项目以及影响安全运行的工作施工完毕；高压开关柜基础型钢牢固固定，允许偏差满足设计及有关规范要求。

检查运输路径，确定合适的吊装方案。

测量放线定位，依据图纸用墨线打出每列柜的平齐线及断线，列柜的端线要同时打出。

墨线清晰、无重影，用钢卷尺核实与图纸要求一致。

二、施工过程及注意事项1、开箱检查保证配电设备的质量，与招标方共同进行开箱检查，填写设备开箱检查记录单。

高压开关柜有出厂价合格证和随带的技术文件、检验报告。

外观检查：包装完好，无碰撞损伤，开关柜的标牌、型号、规格及各项标识与设计相符，柜内元器件无损坏、丢失。

接线无脱落、脱焊。

2、开关柜运输、吊装开箱检查后，按安装顺序吊运至配电室。

在运输过程中车辆行驶平稳，封车牢固可靠，且不损伤设备。

开关小车与开关柜一体来货时，将小车移出，放置在不妨碍施工的位置。

用专用拖车或滚杠将开关柜体移至安装位置，开关柜摆放顺序符合设计图纸要求。

3、开关柜找正固定成排开关柜安装时，其垂直度、水平偏差以及盘、柜面偏差和盘、柜间接缝的偏差符合规定要求，先把每个柜调整到大致水平位置，使其柜边与所打墨线完全重合，然后再从左到右(或从右到左)精确地校正好第一个柜，再以第一个柜为标准依次校准其他各柜的安装位置；也可先找正两端的柜，然后拉一条水平线逐个进行调整，局部用薄铁片找平找正。

•高压开关柜基本概念与原理•高压开关柜选型与配置•高压开关柜安装与调试•高压开关柜运行与维护管理目录•高压开关柜检修与试验技术•高压开关柜新技术应用与发展趋势01高压开关柜基本概念与原理高压开关柜定义及作用高压开关柜定义高压开关柜作用结构组成与工作原理结构组成高压开关柜主要由断路器、隔离开关、负荷开关、接地开关、互感器、避雷器等组成。

工作原理高压开关柜通过断路器实现电路的通断控制，通过隔离开关实现带电部分与不带电部分的隔离，通过负荷开关实现负荷电流的通断，通过接地开关实现设备接地保护，通过互感器实现电压、电流的测量和保护，通过避雷器实现过电压保护。

技术参数及性能指标技术参数性能指标02高压开关柜选型与配置固定式高压开关柜手车式高压开关柜铠装式高压开关柜030201不同类型高压开关柜特点选型依据及注意事项01020304额定电压和电流短路容量使用环境维护和操作母联柜配置采用固定式或手车式断路器，配置电流互感器、电压互感器等设备，实现两段母线的联络。

进线柜配置采用固定式或手车式断路器，配置电流互感器、电压互感器、避雷器等设备。

出线柜配置根据负载性质和容量选择合适的断路器或负荷开关，配置电流互感器、接地开关等设备。

PT 柜配置采用电压互感器将高电压转换为低电压，为保护和测量提供电源。

站用变柜配置采用干式变压器为站内提供照明、控制等用电。

典型配置方案分析03高压开关柜安装与调试确认安装场地检查设备准备安装工具阅读安装说明书安装前准备工作及检查事项检查接线检查所有接线是否正确、牢固，避免出现虚接、短路等问题。

根据需要安装附件，如电流表、电压表、指示灯等。

连接母线按照接线图将母线连接到高压开关柜的相应端子上，确保连接牢固、接触良好。

安装基础根据高压开关柜的尺寸和重量，选择合适的基础进行安装，确固定开关柜安装步骤与操作方法调试前检查带载试验验收标准空载试验调试过程及验收标准04高压开关柜运行与维护管理运行状态监测与故障诊断方法故障诊断技术实时监测技术结合实时监测数据，运用专家系统、神经网络等智能算法，对高压开关柜的故障进行诊断和预警。

35kv高压成套开关柜安装作业指导说明书一、前言本文档旨在对35kv高压成套开关柜的安装作业进行详细的指导说明，确保安装过程顺利进行并符合相关要求。

本指导说明书适合于35kv高压成套开关柜的安装作业人员参考。

二、安装前准备1. 确保安装场地满足相关要求，如地基平整、通风良好等。

2. 检查所需安装工具和设备的完好性和数量，确保满足安装需求。

3. 准备好所需的安装材料和配件，确保质量合格。

三、安装步骤1. 安装前的检查1.1 检查35kv高压成套开关柜的外观，确认无损坏或者缺陷。

1.2 检查配套设备和材料的齐全性，确保符合要求。

1.3 检查安装场地的环境和安全状况，消除潜在的安全隐患。

2. 安装基础2.1 根据设计要求和图纸，进行35kv高压成套开关柜的基础施工。

2.2 确保基础的平整度和强度符合要求。

2.3 安装基础完成后，进行基础的检查和验收。

3. 安装设备3.1 根据设计要求和图纸，进行35kv高压成套开关柜的设备安装。

3.2 确保设备安装位置准确无误，且固定坚固。

3.3 安装设备时，注意避免对设备造成损坏或者划伤。

4. 连接路线4.1 根据设计要求和图纸，进行35kv高压成套开关柜的路线连接。

4.2 确保路线连接正确无误，且连接坚固可靠。

4.3 进行路线连接后，进行路线的测试和验收，确保正常通电。

5. 调试和测试5.1 对35kv高压成套开关柜进行调试和测试，确保各项功能正常。

5.2 检查开关柜的各个部件和功能是否正常运行。

5.3 进行各项测试后，记录测试结果并进行验收。

6. 安全注意事项6.1 在安装过程中，严格遵守相关安全操作规程和标准。

6.2 确保安装人员穿戴符合要求的个人防护装备。

6.3 注意避免触碰高压设备，确保人身安全。

四、安装后验收1. 对35kv高压成套开关柜进行全面的验收和检查，确保安装质量符合要求。

2. 检查各项功能和部件是否正常运行。

3. 进行相关测试，如绝缘测试、开关试验等，确保设备安全可靠。

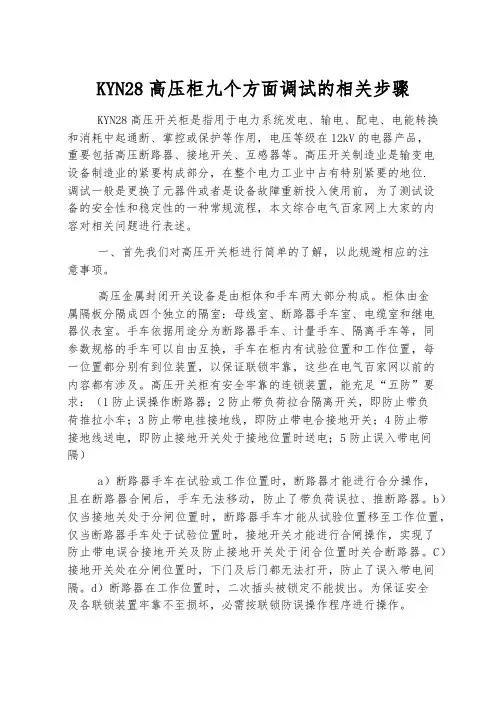

高压开关柜调试步骤一、高压开关柜简述高压金属封闭开关设备是由柜体和手车两大部分构成。

柜体由金属隔板分隔成四个独立的隔室：母线室、断路器手车室、电缆室和继电器仪表室。

手车根据用途分为断路器手车、计量手车、隔离手车等，同参数规格的手车可以自由互换，手车在柜内有试验位置和工作位置，每一位置都分别有到位装置，以保证联锁可靠。

高压开关柜有安全可靠的连锁装置，能满足“五防”要求：(1 防止误操作断路器；2 防止带负荷拉合隔离开关，即防止带负荷推拉小车；3 防止带电挂接地线，即防止带电合接地开关；4 防止带接地线送电，即防止接地开关处于接地位置时送电；5 防止误入带电间隔)a）断路器手车在试验或工作位置时，断路器才能进行合分操作，且在断路器合闸后，手车无法移动，防止了带负荷误拉、推断路器。

b)仅当接地关处于分闸位置时，断路器手车才能从试验位置移至工作位置，仅当断路器手车处于试验位置时，接地开关才能进行合闸操作，实现了防止带电误合接地开关及防止接地开关处于闭合位置时关合断路器。

C)接地开关处在分闸位置时，下门及后门都无法打开，防止了误入带电间隔。

d)断路器在工作位置时，二次插头被锁定不能拔出。

为保证安全及各联锁装置可靠不至损坏，必须按联锁防误操作程序进行操作。

二、主电源柜送电操作程序1) 关闭所有柜门及后封板,并锁好。

2) 推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位， (推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推),断路器到达试验位置后,放开推拉把手,把手应自动复位。

)手动插上航空插，关上手车室门并锁好。

3) 观察上柜门各仪表、信号指示是否正常。

（正常时综合继保电源灯亮，断路器分闸指示灯和储能指示灯亮，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检修控制回路。

）4) 将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，航空插头被锁定，断路器手车主回路接通，查看相关信号。

高压低压配电柜的安装与调试技巧随着电力需求的增加和发展，高压低压配电柜在电力系统中起着至关重要的作用。

正确的安装和调试是保证设备运行安全和效率的关键。

本文将介绍高压低压配电柜的安装与调试技巧，以帮助读者更好地理解和应用。

一、安装前的准备工作1. 设计方案确认：在安装前，必须根据实际需求和设计方案来确定高压低压配电柜的型号、参数和布置方式。

2. 环境检查：检查安装场所的环境条件是否符合要求，包括温度、湿度、通风等方面。

3. 施工准备：清理安装场所，确保没有杂物，准备好所需的安装工具和材料。

4. 安全措施：在安装过程中，必须遵守相关的安全操作规程，如穿戴好防护用具、切断电源等。

二、安装步骤1. 安装底座：根据设计要求，在安装场所合适的位置固定好底座，保证其稳定和平整。

2. 安装高压低压柜体：根据设计方案，将高压和低压柜体依次放置到底座上，并使用螺栓进行固定。

注意要遵循搬运和安装的操作规程，避免损坏设备。

3. 连接线缆：按照设计要求连接高压低压柜体的线缆，包括电源线、负荷线、接地线等。

确保连接牢固可靠，并进行必要的绝缘处理。

4. 安装配件和附件：根据设计方案，安装好配套的隔板、照明灯、熔断器等配件和附件。

5. 安装开关设备：将高压低压配电柜与其他开关设备连接，确保连接正确并进行必要的调整。

三、调试步骤1. 供电接通：在安装完毕后，首先将配电柜与电源连接，注意打开合闸开关，并逐个检查电源输入线路、输出线路以及安全保护装置。

2. 电器设备检查：逐个检查所有电器设备的运行情况和参数设置，包括开关柜、熔断器、电容器等。

3. 配电系统测试：对整个配电系统进行测试，包括负荷开关、电源自动转换装置、电流检测装置等的工作情况。

4. 保护装置调试：对保护装置进行调试，包括过载保护、短路保护、接地保护等，确保其可靠运行。

5. 整体性能测试：进行整体性能测试，检查配电柜的运行情况、电量显示、报警功能等。

四、安装与调试注意事项1. 操作规程：在进行安装和调试前，必须熟悉设备的操作规程并遵守相关的安全措施，以确保人员和设备的安全。

10KV高压开关柜安装及调整作业流程1、施工前的准备1.1技术的准备1)10kV高压柜安装前应进行技术交底，组织施工人员学习施工方案、熟悉图纸，使施工人员任务明确。

2)设备进变电站前，应详细核对设计图纸与厂家附来的图纸相符性（间隔位置、安装尺寸）了解熟悉制造厂的安装图纸、技术要求。

1.2现场条件检查1)所有土建工作已按图施工完毕并经验收合格，基础尺寸符合设计要求；2)施工道路畅通无阻，杂物清理干净；3)施工电源已按“一机一闸一漏一箱”的要求安装。

4)布置好施工机具及设备附件放置位置。

1.3施工工器具的准备1.4主要工序及施工要求1.4.1设备开箱检查1)根据货单及装箱单核对、检查、设备完整性、元件无锈蚀﹑瓷件及绝缘件无裂纹及破损，出厂合格证及技术资料齐全，设备开箱须有甲方代表在场，并按规定的表格详细填写开箱记录表，各相关方签字认可。

2)开箱若发现设备有破损和缺陷,应即通知物资部门及供货商共同做好记录，确定处理意见并签名认可。

3)设备开箱后应立即运到室内存放，若不能立即运到室内的应做好防雨措施，以免设备淋雨后受潮影响绝缘性。

4)零星材料、配备件入室后应做好标识。

1.4.2开关柜安装按设计的排列顺序将开关柜放置在基础上，按安装要求调整位置，并螺栓进行柜间连接，柜的垂直度小于 1.5/1000mm，水平偏差相邻两盘顶部应小于2mm，成列盘顶部应小于5mm。

1.4.3安装主母线1)先把套管安装在母线室分隔扳上，用清洁干燥的软布擦拭母线，检查绝缘是否损伤，清除油脂和所沾的污物。

2)依次逐柜安装母线，然后将各段母线与分支母线用螺栓连接。

3)母线平置时贯穿螺栓应由下往上穿，其余情况下螺母应置于维护侧。

4)贯穿螺栓连接的母线两外侧均应有垫圈，相邻螺栓垫圈间应有3mm以上的净距，螺母侧应装有弹簧垫圈或锁紧螺母。

5)螺栓受力应均匀，不应使电器的接线端子受到额外应力。

6)母线固定金具与支柱绝缘子间的固定应平整牢固，不应使其所支持的母线受到额外应力。
