水平式皮带输送机皮带跑偏的原因及解决方法水平式皮带输送机是一种广泛应用于矿山、港口、电力、化工等行业的输送设备，皮带跑偏是该设备常见的故障之一、本文将会探讨水平式皮带输送机皮带跑偏的原因以及解决方法。
一、皮带跑偏的原因1.1. 驱动滚筒和转向滚筒不平行当驱动滚筒和转向滚筒不平行时，两者之间的偏差会使得皮带发生跑偏。
此时，皮带会向偏差的一侧运动，利用摩擦力来滑动，从而导致摩擦力减小，跑偏更为严重。
1.2. 滚筒转动不快捷滚筒是皮带输送机中起紧要支撑作用的部件之一、假如滚筒转动不快捷，则会使得仅着皮带的部分显现跑偏。
这种情况下，滚筒通常需要进行检修、保养或更换。
1.3. 皮带张力不够或松弛皮带张力不够或松弛也是导致皮带跑偏的原因之一、假如张力不够，则皮带在运行过程中会产生松弛。
这会导致皮带拍打、振动和跑偏。
1.4. 皮带受到外力影响在使用过程中，皮带也可能受到外力影响，如风力等。
当皮带受到侧向外力作用时，就会发生位移，造成皮带跑偏。
1.5. 皮带质量问题有时，在制造过程中，皮带的质量可能不稳定。
假如皮带表面存在磨损、断裂或颗粒等问题，就会导致皮带跑偏。
二、皮带跑偏的解决方法了解了皮带跑偏的原因，我们就可以实行相应的措施来解决它。
下面介绍几种常见的解决方法：2.1. 调整驱动滚筒和转向滚筒的平行度为了避开驱动滚筒和转向滚筒不平行的情况，我们需要通过调整两者之间的距离和角度，使它们处于平行的状态。
这将帮忙解决皮带跑偏的问题。
2.2. 加强滚筒的维护和保养滚筒的维护和保养对于整个皮带输送机的稳定运行至关紧要。
定期检查和维护滚筒，包括检查是否有旋转不快捷的问题、清洁滚筒表面的异物、清除粘着的杂物等，都有助于防备皮带跑偏。
2.3. 调整皮带张力假如皮带张力不够或者过松，则会导致皮带跑偏。
我们需要依据实际情况适时进行调整，以保证皮带张力在合适的范围内。
2.4. 优化输送机结构和外部环境与输送机结构和外部环境相关的因素也会影响皮带的运行。
皮带输送机跑偏的原因及处理方法皮带输送机是一种常用的物料输送设备，也是物料运输中最常见的一种输送设备，它可以把物料从一个地方运输到另一个地方，但有时候皮带输送机会跑偏，影响物料的输送效率，因此要及时确认其跑偏的原因，才能够及时采取措施处理。
一般来说，皮带输送机跑偏的原因有以下几种：一是底座的安装不规范。
不规范的安装会导致皮带偏斜，从而使物料贴紧皮带输送机，从而导致皮带输送机跑偏。
二是皮带输送机传动部件调整不当。
皮带传动部件是皮带输送机的主要传动元件，如果它调整不当，会影响皮带的张紧，也会导致皮带跑偏。
三是皮带输送机皮带松弛或受损。
皮带输送机使用一定时间之后，皮带会不断磨损，也会受到温度和湿度的影响，这都会导致皮带跑偏。
四是皮带输送机的驱动机构出现故障。
皮带输送机的驱动机构会受到气压的影响，从而导致带子的偏斜，从而使皮带输送机跑偏。
要预防皮带输送机的跑偏，应该做到以下几点：一是皮带输送机的底座要安装牢固、垂直。
皮带输送机使用前应先确保底座牢固，这样能够确保传动精度，从而避免皮带输送机跑偏。
二是经常检查皮带输送机传动部件。
日常维护中应定期检查传动部件的张紧程度，以免影响传动效果，从而导致皮带输送机的跑偏。
三是及时更换磨损的皮带。
跑偏的原因之一是由于皮带长时间使用而磨损，需要定期检查皮带的状态，及时更换磨损和变形的皮带，以确保皮带输送机的正常使用。
四是熟练操作皮带输送机驱动机构。
运行时要熟练掌握皮带输送机驱动机构运行规律，及时调整气压，以免使皮带变形、跑偏。
以上就是皮带输送机跑偏的常见原因和处理方法，要想防止跑偏，就要从上述的几点来做起，保证皮带输送机的正常使用，使物料的运输效率得到提升。
皮带输送机跑偏原因和处理李磊发布时间：2022-03-16T11:11:38.318Z 来源：《中国科技信息》2021年11月下作者：李磊[导读] 皮带运输机在运煤生产线上应用是比较广泛的，一般分为平皮带和槽型皮带两种。
四川芙蓉集团叙永一矿煤业有限公司李磊四川泸州 646400摘要：皮带运输机在运煤生产线上应用是比较广泛的，一般分为平皮带和槽型皮带两种，从作用上讲是输送煤炭，另一个作用是作为相邻设备之间的衔接，皮带运输机运行时皮带跑偏是最常见的故障，皮带跑偏容易造成撒料、皮带磨损、坯体行走方向出现偏差，给后道工序带来困难等诸多问题。
因而，正确地处理好皮带跑偏对煤矿生产线的正常运转来说是很关键的。
在设计和生产、调试过程中，找到了皮带跑偏的一些规律和原因以及处理跑偏的常用方法，很快地解决了皮带跑偏的现象，使得皮带运输机能够顺利地为煤矿生产服务。
关键词：皮带；跑偏；滚筒一、皮带跑偏的原因1、安装时引起的皮带跑偏皮带机安装质量的好坏对皮带跑偏的影响最大，由安装误差引起的皮带跑偏最难处理，安装误差主要是如下；2、输送带接头不平直造成皮带两边张力不均匀，皮带始终往张紧力大的一边跑偏，针对这种情况，可以通过调整传动滚筒或改向滚筒的两边的张紧力来消除，对调整不过来的就必须对皮带接头重接；3、机架歪斜机架歪斜包括机架中心线歪斜和机架两边高低倾斜，这两种情况都会造成严重跑偏，并且很难调整。
我们在一台装配质量不好的皮带机试机时，皮带跑偏严重．通过测量就发现皮带机中心线歪斜，头尾调正后，中间部位的跑偏无论如何都纠正不过来。
最后对机架重新进行安装才解决问题。
4、滚筒、托辊粘煤引起的跑偏皮带机在运行一段时间后，由于煤炭具有一定的粘性，部分煤炭会粘在滚筒和托辊上，使得滚筒或托辊局部筒径变大，引起皮带两侧张紧力不均匀．造成皮带跑偏。
5、皮带松弛引起的跑偏调整好的皮带在运行一段时间后．由于皮带拉伸产生永久变形或老化，会使皮带的张紧力下降，造成皮带松弛．引起皮带跑偏。
造成皮带跑偏的根本原因是胶带所受的外力在皮带宽度方向上的合力不为零，或垂直于皮带宽度方向上的拉应力不均匀，从而导致托辊或滚筒等对皮带的反力产生一个向一侧的分力，在此分力的作用下引起皮带向一侧偏移。
常见的跑偏现象如下。
1、皮带跑偏的原因分析01机头、机尾、中间架的中心不在一条直线上造成的皮带跑偏。
这种情况通常是由于安装造成的。
由于这三者的中心不在一条直线上，使得皮带纵向中心线与滚筒轴线不垂直，从而造成皮带机在运行中跑偏。
02滚筒的安装位置不正造成皮带在滚筒处的跑偏。
一条带式输送机有多个滚筒，所有滚筒的安装位置必须保证垂直于胶带的中心线且与水平面平行，如果滚筒的安装水平不够，滚筒轴向窜动，或滚筒的一端在前一端在后，使得滚筒的安装位置和胶带的纵向中心线不垂直，或滚筒轴线与水平面不平行，则皮带所受的外力在皮带宽度方向上的合力不为零，皮带会向合力所指方向跑偏。
03输送带接头不正，造成输送带中部跑偏。
常用的皮带接头有机械接头和硫化接头两种形式。
不论哪种方式，都要求接头处平整，如果接头不正，将使皮带两侧的拉力不一致，从而在运行中跑偏。
胶带接头不正所造成的跑偏是胶带接头运转到哪里，哪里就发生跑偏。
04托辊架不正或固定托辊架的螺栓松动引起的皮带跑偏。
带式输送机在安装时托辊组中心线对输送机机架中心线的对称度不得大于3.0mm，托辊上表面应位于同一水平面或倾斜面上。
如果托辊组安装误差过大或紧固螺栓发生松动则会造成皮带跑偏。
05输送带损伤造成的皮带跑偏。
输送带在运行过程中容易受到损伤，当输送带中心线两侧的损伤程度不一样时，往往两侧的拉伸率发生变化，当因两侧的拉伸率相差较大，致使两侧皮带的伸长量不一致时，容易造成皮带跑偏。
06物料卸载点不在输送带中间引起的皮带跑偏。
当物料卸载点不在胶带中间时，由于偏载使得胶带受力沿纵向中心线两侧的分布不均匀，两者之差较大时，将直接导致输送带在运行中发生跑偏。
如果输送带在空载时不跑偏，而重载时总向一侧跑偏，说明输送带已出现偏载。
皮带输送机跑偏的原因及防偏措施皮带输送机跑偏是指输送带在运行过程中偏离预定轨道，导致输送效率下降，甚至产生安全隐患。
造成皮带输送机跑偏的原因有很多，主要包括以下几个方面：
1. 皮带张力不均匀：皮带张力在不同部位不均匀或过紧过松，导致皮带在运行过程中发生侧移。
2. 传动轮与托辊不平行：传动轮或托辊的安装不平行，使得皮带在传送过程中受到额外的侧向力，导致跑偏。
3. 皮带不对中：输送带在安装或调整过程中没有正确对中，使得皮带偏离预定位置。
4. 托辊设备故障：托辊无法正常转动或转动阻力很大，引起皮带产生侧向力，导致跑偏。
为避免皮带输送机跑偏带来的问题，可以采取以下防偏措施：
1. 定期检查和调整皮带张力，确保各处张力均匀。
2. 确保传动轮和托辊正确安装，保证与皮带平行。
3. 定期检查和调整皮带对中，保持皮带在正确的位置运行。
4. 定期检查和维护托辊设备，确保其正常运转。
5. 安装侧向导向装置，帮助稳定和引导皮带运行。
6. 设备投入运行前，进行调试和试运行，及时发现和纠正跑偏问题。
7. 增加皮带支撑，减少皮带挠度，提高稳定性。
通过以上防偏措施的采取，可以有效防止皮带输送机的跑偏问题，提高输送效率和安全性。

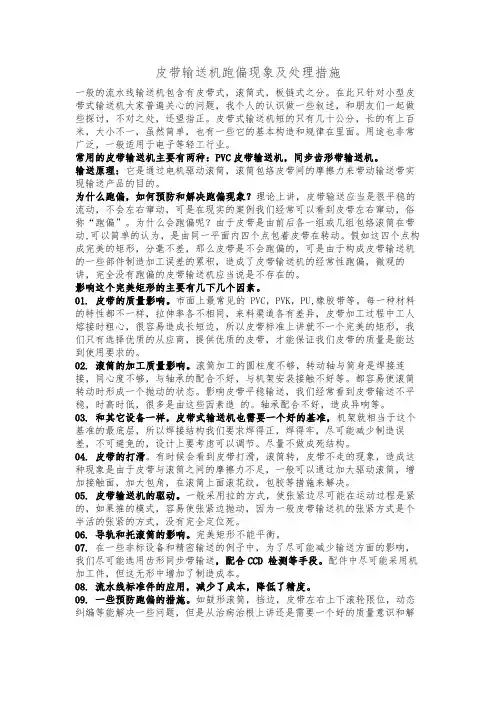

皮带输送机跑偏现象及处理措施一般的流水线输送机包含有皮带式，滚筒式，板链式之分。
在此只针对小型皮带式输送机大家普遍关心的问题，我个人的认识做一些叙述，和朋友们一起做些探讨，不对之处，还望指正。
皮带式输送机短的只有几十公分，长的有上百米，大小不一，虽然简单，也有一些它的基本构造和规律在里面。
用途也非常广泛，一般适用于电子等轻工行业。
常用的皮带输送机主要有两种：PVC皮带输送机，同步齿形带输送机。
输送原理：它是通过电机驱动滚筒，滚筒包络皮带间的摩擦力来带动输送带实现输送产品的目的。
为什么跑偏，如何预防和解决跑偏现象？理论上讲，皮带输送应当是很平稳的流动，不会左右窜动，可是在现实的案例我们经常可以看到皮带左右窜动，俗称“跑偏”。
为什么会跑偏呢？由于皮带是由前后各一组或几组包络滚筒在带动,可以简单的认为，是由同一平面内四个点包着皮带在转动。
假如这四个点构成完美的矩形，分毫不差，那么皮带是不会跑偏的，可是由于构成皮带输送机的一些部件制造加工误差的累积，造成了皮带输送机的经常性跑偏，微观的讲，完全没有跑偏的皮带输送机应当说是不存在的。
影响这个完美矩形的主要有几下几个因素。
01. 皮带的质量影响。
市面上最常见的 PVC，PVK，PU,橡胶带等。
每一种材料的特性都不一样，拉伸率各不相同，来料渠道各有差异，皮带加工过程中工人熔接时粗心，很容易造成长短边，所以皮带标准上讲就不一个完美的矩形，我们只有选择优质的从应商，提供优质的皮带，才能保证我们皮带的质量是能达到使用要求的。
02. 滚筒的加工质量影响。
滚筒加工的圆柱度不够，转动轴与筒身是焊接连接，同心度不够，与轴承的配合不好，与机架安装接触不好等。
都容易使滚筒转动时形成一个抛动的状态。
影响皮带平稳输送，我们经常看到皮带输送不平稳，时高时低，很多是由这些因素造的。
轴承配合不好，造成异响等。
03. 和其它设备一样，皮带式输送机也需要一个好的基准，机架就相当于这个基准的最底层，所以焊接结构我们要求焊得正，焊得牢，尽可能减少制造误差，不可避免的，设计上要考虑可以调节。
皮带输送机跑偏的原因及处理方法皮带输送机跑偏是指皮带输送机在运行过程中，皮带偏离了设定的路径，造成物料输送不畅，影响生产效率的一种现象。
皮带输送机跑偏的原因有很多，其中常见的原因有：1.皮带输送机的轴承损坏，轴承损坏会导致皮带输送机的轴承摩擦力增大，从而使皮带输送机跑偏。
2.皮带输送机的皮带松动，皮带松动会导致皮带输送机的皮带摩擦力减小，从而使皮带输送机跑偏。
3.皮带输送机的皮带损坏，皮带损坏会导致皮带输送机的皮带摩擦力减小，从而使皮带输送机跑偏。
4.皮带输送机的轴承油温过高，轴承油温过高会导致皮带输送机的轴承摩擦力增大，从而使皮带输送机跑偏。
5.皮带输送机的皮带油温过高，皮带油温过高会导致皮带输送机的皮带摩擦力减小，从而使皮带输送机跑偏。
6.皮带输送机的轴承油质量不良，轴承油质量不良会导致皮带输送机的轴承摩擦力增大，从而使皮带输送机跑偏。
7.皮带输送机的皮带油质量不良，皮带油质量不良会导致皮带输送机的皮带摩擦力减小，从而使皮带输送机跑偏。
8.皮带输送机的轴承油润滑不足，轴承油润滑不足会导致皮带输送机的轴承摩擦力增大，从而使皮带输送机跑偏。
9.皮带输送机的皮带油润滑不足，皮带油润滑不足会导致皮带输送机的皮带摩擦力减小，从而使皮带输送机跑偏。
10.皮带输送机的轴承油污染，轴承油污染会导致皮带输送机的轴承摩擦力增大，从而使皮带输送机跑偏。
11.皮带输送机的皮带油污染，皮带油污染会导致皮带输送机的皮带摩擦力减小，从而使皮带输送机跑偏。
处理皮带输送机跑偏的方法有：1.检查皮带输送机的轴承，检查轴承是否损坏，如果损坏，应及时更换轴承。
2.检查皮带输送机的。
皮带输送机跑偏原因及调偏托辊的设计1、皮带输送机输送带跑偏原因(1)输送带本身质量缺陷由于输送带生产质量问题，输送带出厂时存在“飞边”、输送带上、下盖胶厚度不均或钢丝绳芯带中各钢丝绳的初张力不等，输送带安装时接头不对中等原因，引起输送带截面上张力分布不均，张力对输送带的中心线产生弯矩，引起跑偏、撒料、刮边等事故。
(2)物料偏斜引起输送带跑偏如果落料位置设计不合理，输送带上物料的重心位置偏离输送带中心，则在物料重量作用下，输送带将向另一侧偏移。
(3)托辊偏斜引起的跑偏①托辊后倾在安装托辊时，如果托辊的轴线不与输送带中心垂直，在输送带运行时就会产生垂直于输送带运行方向的侧向推力。
如前倾则引起指向中心的回复里，如后倾则会产生跑偏力。
②托辊支架整体倾斜(4)托辊转动不灵活(5)环境影响如果清扫器工作不利，托辊或滚筒表面粘着煤尘和粘土，托辊和滚筒外表面成锥形，会引起输送带跑偏。
(6)其他因素如果机架振动、风力载荷、拉紧力不够、温度分布不均，如输送带一个侧边受日光照射，当光线强烈时，输送带会向光线照射的一侧跑偏，此时应加挡阳板。
如果输送带拉紧力不够，输送带会忽左忽右运动，输送带跑偏没有规律，应加大拉紧力。
2、分段变摩擦调偏托辊的设计针对输送带跑偏原因的分析为了提高调偏装置的调偏能力和速度，将调偏托辊外表面制成螺旋对中形式，将槽型调偏托辊两侧托辊做成分段式短托辊，并将最外侧短托辊制成内锥形变摩擦系数托辊。
托辊中增设可移动锥形活塞，活塞的一端连接立辊，在锥形活塞端部设置回复弹簧，调偏结束后再弹簧力作用下锥形活塞能够自动复位，调偏装置的结构原理如图1所示。
1-托辊支架；2-立辊；3-回复弹簧；4-移动活塞；5-中间托辊；6-成槽侧辊；7-螺旋短托辊图1 调偏托辊装置示意图当皮带输送机正常工作或皮带输送机跑偏量不大时，输送带与两侧立辊不接触，输送带在两侧螺旋短托辊的作用下，自动对中运行。
当跑偏量增加时，输送带会发生侧向运动，输送带会与立辊接触并带动立辊向外运动。
皮带跑偏原因及调整方法文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-皮带跑偏原因及调整方法一：皮带跑偏原因：（1）、皮带接头不规范，不对中。
（2）、滚筒的磨损。
（3）、物料下载不均偏载。
（4）、支架松动。
（5）、配重偏侧。
（6）、滚筒中心线不对中。
二、皮带跑偏调整：皮带输送机运行时皮带跑偏是最常见的故障。
为解决这类故障重点要注意安装的尺寸精度与日常的维护保养。
跑偏的原因有多种，需根据不同的原因区别处理。
1 .调整承载托辊组皮带机的皮带在整个皮带输送机的中部跑偏时可调整托辊组的位置来调整跑偏；在制造时托辊组的两侧安装孔都加工成长孔，以便进行调整。
具体调整方法（见图1），具体方法是皮带偏向哪一侧，托辊组的哪一侧朝皮带前进方向前移，或另外一侧后移。
如图1所示皮带向上方向跑偏则托辊组的下位处应当向左移动，托辊组的上位处向右移动。
2.安装调心托辊组调心托辊组有多种类型如中间转轴式、四连杆式、立辊式等，其原理是采用阻挡或托辊在水平面内方向转动阻挡或产生横向推力使皮带自动向心达到调整皮带跑偏的目的。
一般在皮带输送机总长度较短时或皮带输送机双向运行时采用此方法比较合理，原因是较短皮带输送机更容易跑偏并且不容易调整。
而长皮带输送机最好不采用此方法，因为调心托辊组的使用会对皮带的使用寿命产生一定的影响。
3. 调整驱动滚筒与改向滚筒位置：驱动滚筒与改向滚筒的调整是皮带跑偏调整的重要环节。
因为一条皮带输送机至少有2到5个滚筒，所有滚筒的安装位置必须垂直于皮带输送机长度方向的中心线，若偏斜过大必然发生跑偏。
其调整方法与调整托辊组类似。
对于头部滚筒如皮带向滚筒的右侧跑偏，则右侧的轴承座应当向前移动，皮带向滚筒的左侧跑偏，则左侧的轴承座应当向前移动，相对应的也可将左侧轴承座后移或右侧轴承座后移。
尾部滚筒的调整方法与头部滚筒刚好相反。
经过反复调整直到皮带调到较理想的位置。
在调整驱动或改向滚筒前最好准确安装其位置.4. 张紧处的调整：皮带张紧处的调整是皮带输送机跑偏调整的一个非常重要的环节。
