《互换性与测量技术》教学教案(第一部分)一、教学目标1. 让学生了解互换性的概念及其在工程中的应用。
2. 使学生掌握测量技术的基本原理和方法。
3. 培养学生运用互换性和测量技术解决实际问题的能力。
二、教学内容1. 互换性的概念及其含义2. 互换性的重要性3. 测量技术的基本原理4. 测量方法及其分类5. 测量误差及其处理方法三、教学重点与难点1. 互换性的概念及其含义2. 测量技术的基本原理3. 测量误差的处理方法四、教学方法1. 讲授法：讲解互换性的概念、含义及其重要性，测量技术的基本原理和方法。
2. 案例分析法：分析实际案例，使学生了解互换性和测量技术在工程中的应用。
3. 讨论法：组织学生讨论测量误差处理方法，培养学生的动手能力和团队协作精神。
五、教学准备1. 教材：《互换性与测量技术》2. 课件：互换性、测量技术的相关图片和实例3. 工具：尺子、量具等测量工具4. 设备：实验室测量设备《互换性与测量技术》教学教案(第二部分)六、教学目标1. 让学生了解互换性的分类及其特点。
2. 使学生掌握不同测量方法的适用范围和注意事项。
3. 培养学生运用互换性和测量技术解决实际问题的能力。
七、教学内容1. 互换性的分类及其特点2. 不同测量方法的适用范围和注意事项3. 测量仪器的选择和使用方法八、教学重点与难点1. 互换性的分类及其特点2. 不同测量方法的适用范围和注意事项3. 测量仪器的选择和使用方法九、教学方法1. 讲授法：讲解互换性的分类及其特点，不同测量方法的适用范围和注意事项。
2. 实践操作法：引导学生进行实验室测量实践，掌握测量仪器的选择和使用方法。
3. 讨论法：组织学生讨论测量过程中可能遇到的问题，培养学生的动手能力和团队协作精神。
十、教学准备1. 教材：《互换性与测量技术》2. 课件：互换性、测量方法的相关图片和实例3. 工具：尺子、量具等测量工具4. 设备：实验室测量设备《互换性与测量技术》教学教案(第三部分)十一、教学目标1. 让学生了解测量误差的概念及其分类。
互换性与技术测量（基础知识）1.互换性的基本要求：满足装配互换和功能互换2.机械加工误差的分类：尺寸误差：零件加工后的实际尺寸和理想尺寸的偏离程度。
形状误差: 加工后零件的实际表面形状对于其理想形状的差异（如直线度和圆度）位置误差：相互位置对于其理想位置的偏差。
（如同轴度、位置度）表面微观不平度：加工后的零件表面上由较小间距和峰谷所组成的微观几何形状误差。
3.互换性的种类：完全互换和不完全互换完全互换：零件加工完之后不需要任何辅助处理直接可以装配。
不完全互换：零件加工完之后需要进行挑选、分组、调整、修配等辅助处理。
4.尺寸：以特定单位表示线性尺寸的数值。
5.公称尺寸：由图样规范确定的理想形状要素。
公称尺寸D孔的上、下极限尺寸D max和D min轴的上、下极限尺寸d max和d min公称尺寸+上极限偏差=上极限尺寸公称尺寸-下极限偏差=下极限尺寸6.偏差：某一尺寸减去其公称尺寸所得的代数差实际偏差：实际尺寸-公称尺寸孔Ea 轴ea极限偏差：极限尺寸-公称尺寸孔EI 轴ei基本偏差：公差带相对零线位置的那个极限偏差7.尺寸公差：上极限尺寸-下极限尺寸或者上极限偏差-下极限偏差8.配合：间隙配合：孔的公差带在轴的公差带之上。
过盈配合：孔的公差带在轴的公差带之下。
过渡配合：孔的公差带和轴的公差带相重合。
9.配合制：基轴制配合：基本偏差为一定的轴的公差带。
基孔制配合：基本偏差为一定的孔的公差带。
10.几何公差的项目、符号及分类11.几何公差带的4个要素：形状、大小、方向和位置12.按结构特征、要素分为组成要素：由一个或几个表面形成的要素称为组成要素。
导出要素：对称要素的中心点、线、面或回转表面的轴线13.独立原则：是指给定的尺寸公差与几何公差相互独立14.最大实体状态（MMC)：孔或轴在尺寸极限范围内，具有材料最多时的那个状态，称为最大实体状态。
在此状态下的尺寸，称为最大实体尺寸。
◆对于孔：是最小极限尺寸D min◆对于轴：是最大极限尺寸D max15.最小实体状态（LMC）：孔或轴在尺寸极限范围内，具有材料最少时的那个状态，称为最小实体状态。
第一章:尺寸偏差：实际偏差=实际尺寸-公称尺寸极限偏差：上极限偏差（es、ES）=上极限尺寸-公称尺寸;下极限偏差（ei、EI）=下极限尺寸-公称尺寸；尺寸公差：（公差）公差=上极限尺寸-下极限尺寸=上极限偏差-下极限偏差；零线：在极限配合图中表示公称尺寸的那一条线。
公差带：由公差在图纸上确定的一个区域。
基本偏差：公差带中接近零线的那个偏差。
间隙：孔的尺寸-轴的尺寸>0;过盈：孔的尺寸-轴的尺寸<0;基孔制：基准孔代号为H时；基轴制：基准轴代号为h时；间隙配合:孔的公差带在轴的公差带之上，保证具有间隙的配合包括最小间隙为0的配合，称为间隙配合。
( 间隙----符号：X)配合公差：T f=Xmax+Xmin=T H+Ts (孔的公差+轴的公差)过盈配合：孔的公差带位于轴的公差带之下，保证具有过盈的配合包括最小间隙为0的配合称为过盈配合。
(过盈符号---Y)配合公差：T f=Ymax+Ymin=T H+Ts (孔的公差+轴的公差)过渡配合：在孔与轴的配合中，孔与轴两者的公差带相互交叠，配合时既有可能是过盈也有可能是间隙的配合-----称为过渡配合。
配合公差：T f=|Xmax-Ymax|=T H-Ts(孔的公差+轴的公差)重点：孔轴配合公差带图除了孔轴的公差带大小不要标以外其余的尺寸都要标出。
标准公差：国家标准规定的用以确定公差带大小的任一公差值。
注：Js与js的基本偏差，上偏差+IT/2，下偏差-IT/2；轴的基本偏差：轴的基本偏差是在基孔制的基础上制定的。
轴的极限偏差：上极限偏差es=ei+IT；下极限偏差ei=es-IT；孔的基本偏差：由公式计算得出；孔的极限偏差：上极限偏差ES=EI+IT；下极限偏差EI=ES-IT；注：上面规则除外的规则：书P21重点：在较高的公差等级中，孔比同级轴的加工要困难，所以生产中孔的精度等级通常采用比轴的低一级来相配。
并要求按基轴制与基孔制形成配合,具有相同的极限间隙或过盈。
第一章绪论§1-1 互换性的概念和作用现代化生产的两大特征：高精度高效率为了提高劳动生产率，保证产品质量、降低生产成本，达到多快好省的要求，就要求进行高度专业化的协作生产。
为了提高劳动生产率，机器上许多零件往往不是同一个车间甚至是不同厂家生产出来的，怎样对生产的零部件提出要求，顺利完成装配，成为一台可以正常运转的机器，这就是互换性要解决的问题。
一、定义是指机器中零件或部件按照规定的要求制造，在装配时可不经钳工修配或其它任何辅助加工及调整就能装成机器，并完全符合规定的使用性能要求。
按照这一原则生产的零件或机器，就称为具有互换性。
在使用过程中，某些零件损坏时，该备件不需任何钳工修配就能装上机器，并完全满足使用要求，这样的备件也具有互换性。
二、种类互换性可按不同方法分类：按互换参数范围，可分为几何参数互换性和功能互换性；按互换程度，可分为完全互换和不完全互换；对标准部件或机构，可分为外互换和内互换。
完全互换性(perfect interchangeability)完全满足上述原则的零部件称其具有完全互换性。
优点：利于组织协作生产、组成装配生产自动线和使用维修不完全互换性(infinite interchangeability)有些零件使用要求很高，若按完全互换性生产，成本大大提高。
采用不完全互换性生产：将零件的尺寸公差放大，使加工经济合理，但为了保证使用要求，采用分组装配，也可插入补偿环节，或在装配时对某个零件进行少量的修配以及补充加工等办法来达到，这样一类生产方式称为不完全互换性或有限互换。
常常在单件生产的机器（如重型机器、特高精度机器）生产中应用。
内部互换性(internal exchangeability)内部互换性是指部件或机构内部零件的互换性，如滚动轴承内圈和钢球为部件内部之间的配合。
内部互换，一般要求装配精度较高，在本厂内部组装，故可采用不完全互换性（在使用过程中无须更换）。
外部互换(external exchangeability)外部互换是机器内部件或机构与相配件之间的互换性。
《互换性测量技术基础》知识点归纳笔记一、绪论1.互换性的定义与分类，包括完全互换和不完全互换的概念。
o互换性是指在统一规格的一批零件（或部件）中，不经选择、修配或调整，任取其一，都能装在机器上达到规定的功能要求。
在机械和仪器制造业中，零部件的互换性是指在同一规格的一批零部件中，任取其一，不需进行任何挑选或修配，就能装到机器上，并能达到规定的使用要求的特性。
机械产品的互换性通常包括几何参数互换（如尺寸、形状等），机械性能互换（如硬度、强度等），理化性能互换（如化学成分、导电性等）等。
几何参数一般包括尺寸大小、几何形状（宏观、微观），以及点、线、面间的相互位置关系等。
为了满足互换性的要求，同一规格的零件（或部件）的几何参数要做得完全一致是最理想的，但由于加工误差的存在，在实践中这是达不到的，同时也是不必要的。
实际上，只要求同一规格的零件（或部件）的几何参数保持在一定的范围内，就能达到互换性的目的。
o互换性按照使用场合分为内互换和外互换，按照互换程度分为完全互换性和不完全互换性和不具有互换性。
按照互换目的分为装配互换和功能互换。
完全互换是指装配时不需挑选和修配。
不完全互换是指装配时允许挑选、调整和修配。
零部件厂际协作应采用完全互换，部件或构件在同一厂制造和装配时，可采用不完全互换。
完全互换性应用于中等精度、批量生产。
不完全互换性应用于高精度或超高精度、小批量或单件生产。
当装配精度要求较高时，采用完全互换将使零件制造精度要求很高，难于加工，成本增高。
这时，可以根据生产批量、精度要求、结构特点等具体条件，或者采用分组互换法，或者采用调整互换法，或者采用修配互换法，这样做既可保证装配精度和使用要求，又能适当地放宽加工公差，减小零件加工难度，降低成本。
2.优先数和优先数系的概念、基本原理、表示方法及派生数系。
o优先数系是国际上统一的数值分级制度，优先数系中任何一个项值均称为优先数。
优先数系由十进制等比数列构成，标准中规定由公比分别为10 的5、10、20、40 和80 次方根，且项值中含有10 的整数幂的理论等比数列导出的一组近似等比的数列，如R5、R10、R20、R40、R80 数系。
第一章绪论§1-1 互换性的概念和作用现代化生产的两大特征：高精度高效率为了提高劳动生产率，保证产品质量、降低生产成本，达到多快好省的要求，就要求进行高度专业化的协作生产。
为了提高劳动生产率，机器上许多零件往往不是同一个车间甚至是不同厂家生产出来的，怎样对生产的零部件提出要求，顺利完成装配，成为一台可以正常运转的机器，这就是互换性要解决的问题。
一、定义是指机器中零件或部件按照规定的要求制造，在装配时可不经钳工修配或其它任何辅助加工及调整就能装成机器，并完全符合规定的使用性能要求。
按照这一原则生产的零件或机器，就称为具有互换性。
在使用过程中，某些零件损坏时，该备件不需任何钳工修配就能装上机器，并完全满足使用要求，这样的备件也具有互换性。
二、种类互换性可按不同方法分类：按互换参数范围，可分为几何参数互换性和功能互换性；按互换程度，可分为完全互换和不完全互换；对标准部件或机构，可分为外互换和内互换。
完全互换性(perfect interchangeability)完全满足上述原则的零部件称其具有完全互换性。
优点：利于组织协作生产、组成装配生产自动线和使用维修不完全互换性(infinite interchangeability)有些零件使用要求很高，若按完全互换性生产，成本大大提高。
采用不完全互换性生产：将零件的尺寸公差放大，使加工经济合理，但为了保证使用要求，采用分组装配，也可插入补偿环节，或在装配时对某个零件进行少量的修配以及补充加工等办法来达到，这样一类生产方式称为不完全互换性或有限互换。
常常在单件生产的机器（如重型机器、特高精度机器）生产中应用。
内部互换性(internal exchangeability)内部互换性是指部件或机构内部零件的互换性，如滚动轴承内圈和钢球为部件内部之间的配合。
内部互换，一般要求装配精度较高，在本厂内部组装，故可采用不完全互换性（在使用过程中无须更换）。
外部互换(external exchangeability)外部互换是机器内部件或机构与相配件之间的互换性。
第一章绪论§1-1 互换性的概念和作用现代化生产的两大特征：高精度高效率为了提高劳动生产率，保证产品质量、降低生产成本，达到多快好省的要求，就要求进行高度专业化的协作生产。
为了提高劳动生产率，机器上许多零件往往不是同一个车间甚至是不同厂家生产出来的，怎样对生产的零部件提出要求，顺利完成装配，成为一台可以正常运转的机器，这就是互换性要解决的问题。
一、定义是指机器中零件或部件按照规定的要求制造，在装配时可不经钳工修配或其它任何辅助加工及调整就能装成机器，并完全符合规定的使用性能要求。
按照这一原则生产的零件或机器，就称为具有互换性。
在使用过程中，某些零件损坏时，该备件不需任何钳工修配就能装上机器，并完全满足使用要求，这样的备件也具有互换性。
二、种类互换性可按不同方法分类：按互换参数范围，可分为几何参数互换性和功能互换性；按互换程度，可分为完全互换和不完全互换；对标准部件或机构，可分为外互换和内互换。
完全互换性(perfect interchangeability)完全满足上述原则的零部件称其具有完全互换性。
优点：利于组织协作生产、组成装配生产自动线和使用维修不完全互换性(infinite interchangeability)有些零件使用要求很高，若按完全互换性生产，成本大大提高。
采用不完全互换性生产：将零件的尺寸公差放大，使加工经济合理，但为了保证使用要求，采用分组装配，也可插入补偿环节，或在装配时对某个零件进行少量的修配以及补充加工等办法来达到，这样一类生产方式称为不完全互换性或有限互换。
常常在单件生产的机器（如重型机器、特高精度机器）生产中应用。
内部互换性(internal exchangeability)内部互换性是指部件或机构内部零件的互换性，如滚动轴承内圈和钢球为部件内部之间的配合。
内部互换，一般要求装配精度较高，在本厂内部组装，故可采用不完全互换性（在使用过程中无须更换）。
外部互换(external exchangeability)外部互换是机器内部件或机构与相配件之间的互换性。

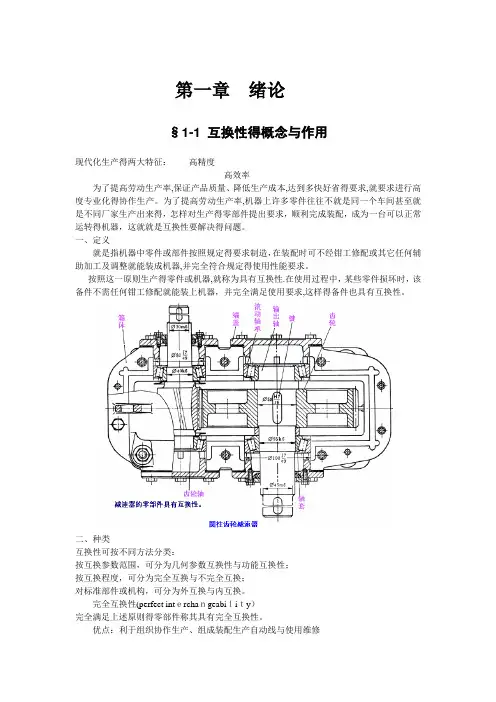

第一章绪论§1-1 互换性得概念与作用现代化生产得两大特征：高精度高效率为了提高劳动生产率,保证产品质量、降低生产成本,达到多快好省得要求,就要求进行高度专业化得协作生产。
为了提高劳动生产率,机器上许多零件往往不就是同一个车间甚至就是不同厂家生产出来得，怎样对生产得零部件提出要求，顺利完成装配，成为一台可以正常运转得机器，这就就是互换性要解决得问题。
一、定义就是指机器中零件或部件按照规定得要求制造，在装配时可不经钳工修配或其它任何辅助加工及调整就能装成机器,并完全符合规定得使用性能要求。
按照这一原则生产得零件或机器,就称为具有互换性.在使用过程中，某些零件损坏时，该备件不需任何钳工修配就能装上机器，并完全满足使用要求,这样得备件也具有互换性。
二、种类互换性可按不同方法分类：按互换参数范围，可分为几何参数互换性与功能互换性；按互换程度，可分为完全互换与不完全互换；对标准部件或机构，可分为外互换与内互换。
完全互换性(perfect intｅrchaｎgeabiｌiｔy）完全满足上述原则得零部件称其具有完全互换性。
优点：利于组织协作生产、组成装配生产自动线与使用维修不完全互换性（infinｉte ｉｎteｒｃｈａnｇeaｂｉｌitｙ）ﻫ有些零件使用要求很高，若按完全互换性生产，成本大大提高。
采用不完全互换性生产：将零件得尺寸公差放大，使加工经济合理,但为了保证使用要求,采用分组装配，也可插入补偿环节,或在装配时对某个零件进行少量得修配以及补充加工等办法来达到，这样一类生产方式称为不完全互换性或有限互换.常常在单件生产得机器（如重型机器、特高精度机器)生产中应用。
内部互换性（intｅrnａｌexcｈａnｇeabｉliｔy)内部互换性就是指部件或机构内部零件得互换性,如滚动轴承内圈与钢球为部件内部之间得配合。
内部互换,一般要求装配精度较高，在本厂内部组装，故可采用不完全互换性（在使用过程中无须更换)。
互换性与技术测量知识点绪言互换性是指在同一规格的一批零件或部件中，任取其一，不需任何挑选或附加修配就能装在机器上，达到规定的功能要求，这样的一批零件或部件就称为具有互换性的零，部件。
通常包括几何参数和机械性能的互换。
允许零件尺寸和几何参数的变动量就称为公差。
互换性课按其互换程度，分为完全互换和不完全互换。
公差标准分为技术标准和公差标准，技术标准又分为国家标准，部门标准和企业标准。
第一章圆柱公差与配合基本尺寸是设计给定的尺寸。
实际尺寸是通过测量获得的尺寸。
极限尺寸是指允许尺寸变化的两个极限值，即最大极限尺寸和最小极限尺寸。
最大实体状态是具有材料量最多的状态，此时的尺寸是最大实体尺寸。
与实际孔内接的最大理想轴的尺寸称为孔的作用尺寸，与实际轴外接的最小理想孔的尺寸称为轴的作用尺寸。
尺寸偏差是指某一个尺寸减其基本尺寸所得的代数差。
尺寸公差是指允许尺寸的变动量。
公差=|最大极限尺寸—最小极限尺寸|=上偏差—下偏差的绝对值配合是指基本尺寸相同的，相互结合的孔与轴公差带之间的关系。
间隙配合：孔德公差带完全在轴的公差带上，即具有间隙配合。
间隙公差是允许间隙的变动量，等于最大间隙和最小间隙的代数差的绝对值，也等于相互配合的孔公差与轴公差的和。
过盈配合，过渡配合T=ai当尺寸小于或等于500mm时，i=0.45+0.001D(um)当尺寸大于500到3150mm时，I=0.004D+2.1（um）孔与轴基本偏差换算的条件：1.在孔，轴为同一公差等级或孔比轴低一级配合2.基轴制中孔的基本偏差代号与基孔制中轴的基本偏差代号相当3.保证按基轴制形成的配合与按基孔制形成的配合相同。
通用规则，特殊规则例题基准制的选用：1.一般情况下，优先选用基孔制。
2.与标准件配合时，基准制的选择通常依标准件而定。
3.为了满足配合的特殊需要，允许采用任一孔，轴公差带组合成配合。
公差等级的选用：1.对于基本尺寸小于等于500mm的较高等级的配合，由于孔比同级轴加工困难，当标准公差小于等于IT8时，国家标准推荐孔比轴低一级相配合，但对标准公差大于IT8级或基本尺寸大于500mm的配合，由于孔德测量精度比轴容易保证，推荐采用同级孔，轴配合。
2.既要满足设计要求，又要考虑工艺的可能性和经济性。
各种配合的特性：间隙：主要用于结合件有相对运动的配合。
过盈：主要用于结合件没有相对运动的配合。
过渡：主要用于定位精确并要求拆卸的相对静止的联结。
第二章长度测量基础测量包括，测量对象，计量单位，测量方法，测量精度量块在长度计量中作为实物标准，用以体现测量单位，并作为尺寸传递的媒介。
量块按制造精度分为00，0，1，2，3，k级。
根据量块长度极限偏差，量块长度变动允许值，测量面的平面度，量块的研合性及测量面的表面粗糙度。
标尺间距：沿着标尺长度的线段测量得出的任何两个相邻标尺标记之间的距离。
标尺分度值：两个相邻标尺标记所对应的标尺值之差。
标尺范围：在给定的标尺上，两端标尺标记之间标尺值的范围。
测量范围：在允许误差限内计量器具的背测量值的范围。
长度计量中的五大原则：1．阿贝原则：在长度测量时，为了保证测量的准确，应使被测零件的尺寸线(简称被测线)和量仪中作为标准的刻度尺(简称标准线)重合或顺次排成一条直线。
2．圆周封闭原则：要求在圆周分度测量中充分利用这一自然基准，亦即利用整圆周上所有角间隔的误差之和等于零这一自然封闭特性，进行测量方案的选择和数据处理，从而提高测量精度。
3．最小变性原则：在测量过程中，控制测量温度及其变动、保证测量器具与被测零件有足够的等温时间、选用与被测零件线胀系数相近的测量器具、选用适当的测量力并保持其稳定、选择适当的支承点等，都是实现最小变形原则的有效措施。
4．基准同一原则：测量基准要与加工基准和使用基准统一。
即工序测量应以工艺基准作为测量基准，终检测量应以设计基准作为测量基准。
5．最短测量链原则：在间接测量中，与被测量具有函数关系的其它量与被测量形成测量链。
形成测量链的环节越多，被测量的不确定度越大。
因此，应尽可能减少测量链的环节数，以保证测量精度，称之为最短链原则。
误差：系统误差，随机误差，粗大误差。
按“级”使用时，以刻在量块上的标称长度为工作尺寸，忽略了量块的制造误差；按“等”使用时，以量块检定证书上列出的实际尺寸为依据，忽略了检定量块实际尺寸时的测量误差；第三章形状和位置公差及检测形状公差指单一实际要素的形状所允许的变动全量。
形状公差带指限制被测单一实际要素的形状变动的区域。
形状公差：直线度，平面度，圆度，圆柱度，线轮廓度，面轮廓度位置公差指关联实际要素的方向或位置对基准所允许的变动全量。
位置公差带指限制被测关联实际要素相对于基准要素的方向或位置变动的区域。
位置公差：定向：平行度，垂直度，倾斜度定位：同轴度，对称度，位置度跳动：圆跳动（径向，端面），全跳动（径向，端面）独立原则：是指图样上给定的尺寸公差与形位公差相互独立，互不相关，分别满足各自的公差要求的一项公差原则。
包容要求：实际要素处处不得超越最大实体边界，而实际要素的局部实际尺寸不得超越最小实体尺寸。
最大实体边界：指尺寸为最大实体尺寸，且具有正确几何形状的理想包容面最小实体边界：指尺寸为最小实体尺寸，且具有正确几何形状的理想包容面。
最大实体实效边界：指尺寸为最大实体实效尺寸，且具有正确几何形状的理想包容面。
最小实体实效边界：指尺寸为最小实体实效尺寸，且具有正确几何形状的理想包容面最大实体要求：控制被测要素的实际轮廓处于其最大实体实效边界之内的一种公差要求。
当被测要素的实际状态偏离了最大实体实效状态时，可将被测要素的尺寸公差的一部分或全部补偿给形状或位置公差。
D mv =Dm-t d mv=dm+t端面全跳动的公差带与端面对轴线的垂直度公差带是相同的，因而两者控制位置误差的效果是一样的。
第四章表面粗糙度及检测取样长度L是用于判别和测量表面粗糙度时所规定的一段基准线长度，它在轮廓总的走向上取。
评定长度Ln 轮廓中线m表面粗糙度参数：高度参数(轮廓算术平均偏差Ra，微观不平度试点高度Rz，轮廓最大高度Ry)，间距参数（轮廓单峰平均间距S，轮廓微观不平度的平均间距Sm），综合参数（轮廓支撑长度tp）第五章光滑极限量规光滑极限量规是一种无刻度的专用检验工具，只能确定工件是否在允许的极限尺寸范围内，不能测量出实际尺寸。
通规按被测孔的最大实体尺寸制造，止规按被测孔的最小实体尺寸制造。
合格：通规通过，止规不通。
按不同用途可分：工作量规，验收量规，校对量规泰勒原则：孔的作用尺寸应大于或等于孔的最小极限尺寸，并在任何位置上孔德最大实际尺寸应小于或等于孔的最大极限尺寸；轴的作用尺寸应小于或等于轴的最大极限尺寸，并在任何位置上轴的最小实际尺寸应大于或等于轴的最小极限尺寸。
第六章滚动轴承的公差与配合滚动轴承是机器上广泛应用的一种作为传动支撑的标准部件。
由内圈，外圈，滚动体，和保持架组成。
滚动轴承配合尺寸的互换性称为完全互换性；滚动轴承组成零件之间的互换性称为不完全互换。
按公称尺寸精度和旋转精度分为五个精度等级，G,E,D,C,B,G最低，B最高。
滚动轴承内圈与轴配合应按基孔制，但内径的公差带位置却与一般基准孔相反。
滚动轴承国标将dmp的公差带分布在零线下侧。
此时，当它与一般过渡配合的轴相配时，不但能保证获得不大的过盈，而且还不会出现间隙，从而满足了轴承内孔与轴的配合的要求，同事又可按标准偏差来加工轴。
轴承内圈与轴采用基孔制，外圈与壳体孔德配合采用基轴制。
第七章尺寸链尺寸链是在机器装配或零件加工过程中，由相互连接的尺寸形成的封闭尺寸组。
特点为：1.封闭性，即必须由一系列互相关联的尺寸排列称为封闭的形式。
2.制约性，即某一尺寸的变化将影响其它尺寸的变化。
完全互换法是按尺寸链中各环的极限尺寸来计算公差的，但是在大量生产总，零件实际尺寸的分布是随机的，多数情况下可考虑成正态分布或偏态分布。
如果加工中工艺调整中心接近公差带中心时，大多数零件的尺寸分布于公差带中心附近，靠近极限尺寸的零件数目极少。
第十一章圆柱齿轮传动公差及检测对齿轮传动的要求因用途的不同而异：1．传递运动的准确性。
2．传动的平稳性。
3．载荷分布的均匀性。
4．传动侧隙。
产生加工误差的主要因素：1．几何偏心：齿轮孔德几何中心与齿轮加工时的旋转中心不重合引起的。
2．运动偏心：分度蜗轮的加工误差及安装偏心引起的。
3．机床传动链的高频误差。
4．滚刀的安装误差。
前两个是长周期误差，影响齿轮运动的均匀性；后两个是短周期误差，影响齿轮工作平稳性。
影响运动准确性的误差：切向综合误差△Fi' ；齿距累积误差△Fp ；齿圈径向跳动△Fr ；径向综合误差△F’’i ；公法线长度变动量△Fw 。
影响传动平稳性的误差：一齿切向综合误差△f'i 一齿径向综合误差△fi'' 齿形误差△ff基节偏差△fpb 齿距偏差△fpt 螺旋线波度误差△ffβ影响载荷分布均匀性的误差：齿向误差△Fβ接触线误差△Fb 轴向齿距偏差△Fpx齿轮副误差及其评定指标：轴线的平行度误差，齿轮副的中心距偏差△fa （接触斑点）互换性与技术测量知识点绪言互换性是指在同一规格的一批零件或部件中，任取其一，不需任何挑选或附加修配就能装在机器上，达到规定的功能要求，这样的一批零件或部件就称为具有互换性的零，部件。
通常包括几何参数和机械性能的互换。
允许零件尺寸和几何参数的变动量就称为公差。
互换性课按其互换程度，分为完全互换和不完全互换。
公差标准分为技术标准和公差标准，技术标准又分为国家标准，部门标准和企业标准。
第一章圆柱公差与配合基本尺寸是设计给定的尺寸。
实际尺寸是通过测量获得的尺寸。
极限尺寸是指允许尺寸变化的两个极限值，即最大极限尺寸和最小极限尺寸。
最大实体状态是具有材料量最多的状态，此时的尺寸是最大实体尺寸。
与实际孔内接的最大理想轴的尺寸称为孔的作用尺寸，与实际轴外接的最小理想孔的尺寸称为轴的作用尺寸。
尺寸偏差是指某一个尺寸减其基本尺寸所得的代数差。
尺寸公差是指允许尺寸的变动量。
公差=|最大极限尺寸- 最小极限尺寸|=上偏差-下偏差的绝对值配合是指基本尺寸相同的，相互结合的孔与轴公差带之间的关系。
间隙配合：孔德公差带完全在轴的公差带上，即具有间隙配合。
间隙公差是允许间隙的变动量，等于最大间隙和最小间隙的代数差的绝对值，也等于相互配合的孔公差与轴公差的和。
过盈配合，过渡配合T=ai,当尺寸小于或等于500mm时，i=0.45+0.001D(um),当尺寸大于500到3150mm时，I=0.004D+2.1（um）.孔与轴基本偏差换算的条件：1.在孔，轴为同一公差等级或孔比轴低一级配合2.基轴制中孔的基本偏差代号与基孔制中轴的基本偏差代号相当3.保证按基轴制形成的配合与按基孔制形成的配合相同。
