《互换性与技术测量》期末考试试卷附答案

《互换性与技术测量》课程考试试卷《互换性与技术测量》课程考试试卷（一）一、填空题（每空1分，共15分）1、优先数系R5、R10、R20、R40为。

2、在公差带图中,孔公差带与轴公差带相互重叠的那种配合是配合。

3、量块按制造精度分级。

分级主要是根据等指标来划分的。

4、平面度公差带的形状是。

5、取样长度过长,有可能将的成分引入到表面粗糙度的结果中;取样长度过短,则不能反映待测表面粗糙度的。

6、确定检测光滑工件尺寸的计量器具时,测量多采用,检验多采用。

7、滚动轴承是标准件,其外圈与壳体孔的配合应采用制,其内圈与轴颈的配合应采用制。

8、对于普通螺纹,螺母中径的合格条件是不大于最大的极限中径,且不小于最小的极限中径。

9、矩形花键的尺寸公差采用制,目的是拉刀的数目。

二、判断题（每小题1分，共15分）1、为了实现互换性,同规格零件的几何参数应完全一致。

( )2、极限偏差影响配合的松紧程度,也影响配合的精度。

( )3、我国的法定计量单位是以国际单位制为基础确定的。

( )4、圆度和同轴度都用于控制回转体零件的实际要素,故二者可互换使用。

( )5、表面粗糙度标准中规定了参数Ra、Rz值,在加工后,同一表面测得的Ra和Rz值应相等。

( )6、表面粗糙度评定参数Ra,不适合评定太软的材料。

( )7、测量多用于零件的要素遵守相关要求时。

( )8、滚动轴承外圈与外壳孔的配合采用基轴制,而内圈与轴颈的配合采用基孔制。

( )9、尺寸链只应用于机器的装配中,而不应用于零件的加工中。

( )10、结构型圆锥配合只有基轴制配合。

( )11、国家标准中,对螺纹的螺距误差和牙型半角误差规定用中径公差来限制。

( )12、螺纹的五个基本参数都影响螺纹的配合性质。

( )13、平键配合中,键宽和轴槽宽的配合采用基孔制。

( )14、齿轮的精度越低,则齿轮副的侧隙越大。

( )15、几何偏心使加工过程中齿坯相对于滚刀的距离产生变化,切出的齿一边短而肥,一边长而瘦。

：_______________专业：________________ 班级：________________ 姓名：___________学号：________________座号：___密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————一、填空（每空2分，共30分）1．所谓互换性是指同一规格的一批零件或部件中，任取其一，不需要任何 或 装在机器上并达到规定的功能要求。

互换性的种类按照互换程度，可以分为 、和 。

2．一个完整的测量过程应包括 、 、 、 四个基本要素。

3．测量误差按其性质可为 、 、 。

4．滚动轴承是标准部件，为了便于互换，轴承内圈与轴采用基 制配合，外圈与孔采用基 制配合。

6．用量规检验产品工件时，其合格标志是 ， ，反之，即为不合格品。

二、单项选择题（每小题2分，共20分）1．下列测量器具中满足阿贝测长原则的是 。

（ ） A ．游标卡尺 B ．百分表 C ．千分尺 D ．量块2．下列叙述正确的是 。

（ ）A ．为了实现互换性，零件的公差应规定得越小越好。

B ．公差一般为正，在个别情况下也可以为负或零。

C ．过渡配合可能有间隙，也可能有过盈。

因此过渡配合可能是间隙配合，也可能是过盈配合。

D ．一般情况下应优先选用基孔制。

3．决定尺寸公差带大小的是 。

（ ）A ．公差等级B ．公称尺寸C ．实际偏差D ．基本偏差4．下列配合零件不应选用基轴制的是 。

（ ）A ．滚动轴承外圈与外壳孔。

B ．同一轴与多孔相配，且有不同的配合性质。

C ．滚动轴承内圈与轴。

D ．轴为冷拉圆钢，不需再加工。

5．方向公差具有综合控制被测要素 的职能。

（ ） A ．形状和位置 B ．形状和方向C ．位置D ．方向和位置三、计算、作图题（总计5小题，共50分）1．根据表中的已知数据，填写表中的空格（16分）序号 尺寸标注公称尺寸极限尺寸极限偏差 公差上极限尺寸下极限尺寸上极限偏差 下极限偏差1 孔2轴φ70.041+0.011题 号 一 二 三 总分 得 分 阅卷人得 分得 分得 分***学院《互换性与测量技术》课程试卷2015――2016 学年第 1 学期：_______________专业：________________ 班级：________________ 姓名：___________学号：________________座号：___ 密 封 线 内 不 要 答 题 ———————————密———————————————封———————————————线————————————学院：_______________专业：________________ 班级：________________ 姓名：___________学号：________________座号：___ 密 封 线 内 不 要 答 题 ———————————密———————————————封———————————————线———————————— ______________专业：________________ 班级：________________ 姓名：___________学号：________________座号：___ 密 封 线 内 不 要 答 题——————————密———————————————封———————————————线———————————— 3孔φ20+0.0170.0114轴φ90φ89.9870.022 2.试判别下列各组配合中的配合性质是否相同（4分）φ25M8/h7与 φ25H8/m7； φ40H7/js6与φ40JS7/h63.将下列不合理的标注改为合理的标注（公差符号不允许更改）（14分）4. 按图示标注填表（16分）图号遵守公差原则或公差要求轴为最大实体尺寸时的几何误差轴为最小实体尺寸时允许的几何误差遵守边界及边界尺寸ab***学院试卷参考答案***学院2013～2014学年第 2 学期互换性与测量技术(A)参考答案及评分标准考试方式：闭卷（开卷、闭卷、其他）系（院）：机械系年级：14 专业：14机电，五年制…………………………………………………………………………………………….注：标准答案、参考答案要点及评分标准须写清题号、每小题得分、共得分等。

题目部分，(卷面共有37题,100.0分,各大题标有题量和总分) 一、判断题(9小题,共9.0分)(1分)[1]选用优先数列时，应按照先疏后密的规则进行选取，以避免规格过多。

（ ） (1分)[2]选择较大的测量力，有利于提高测量的精确度和灵敏度。

( )(1分)[3]对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( ) (1分)[4]某圆柱面的圆柱度公差为0.03 mm ，那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm 。

（ ）(1分)[5]汽车发动机曲轴和凸轮轴上的正时齿轮，车床主轴与丝杠之间的交换齿轮，主要要保证其传动的准确性。

（ ）(1分)[6]选用派生系列时应优先选用公比较小和延伸项含有项值１的数列。

（ ） (1分)[7]圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（ ） (1分)[8]过渡配合可能有间隙，也可能有过盈，因此，过渡配合可以算间隙配合，也可以算过盈配合。

（ ）(1分)[9]基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（ ）二、填空题(8小题,共16.0分)(2分)[1]图样上规定键槽对轴的对称度公差为0．05mm ，则该键槽中心面偏离轴的轴线距离不得大于( )mm 。

(2分)[2]任何几何量的量值都由( )和( )两部分组成。

(2分)[3]按GB/T 10095.2—2001的规定，齿轮的径向综合公差的精度等级为( )共九级。

(2分)[4]对于除配合要求外，还有极高形位精度要求的要素，其尺寸公差和形位公差的关系应采用( )。

(2分)[5]系统误差可用( ), ( )等方法消除。

(2分)[6]优先数R5系列的公比近似为( )。

(2分)[7]在同一公差组内各项公差与极限偏差应保持( )相同或不同的精度等级。

(2分)[8]φ50mm 的基孔制孔、轴配合，已知其最小间隙为0.05，则轴的上偏差是( )。

《互换性与测量技术基础》期末考试一. 是非题(每题0.5分，共10分)1. ()不经选择和修配就能装配的零件，就是具有互换性的零件。

2. ()具有互换性的零件，其制造成本较低，但维修设备的费用较高。

3. ()因为实际尺寸与基本尺寸之差是实际偏差，故实际偏差越小，尺寸精度就越高。

4. ( ) © 10E7、© 10E8© 10E9,这三种孔的上偏差各不相同，而它们的下偏差相同。

5. ()基本尺寸就是理想尺寸。

6. ()测得某一批孔的任意两个实际尺寸，最小为© 50.010mm最大为©50.025mm贝U其极限尺寸的变动范围，在图样上可表示为©「I；。

7. ()在图样上标注的公差应是零件工作状态下的要求。

8. ()尺寸©的精度低于尺寸©。

9. ( ) © 15m4 © 15m6 © 15m8的上偏差各不相同，而下偏差相同。

10. ( ) © 50 、© 50于，它们的配合精度相同。

11. ()间隙配合也可称为动配合，因它们只能用于孔、轴间有相对运动的结合中。

12. () 尺寸公差只有18级，分别用IT1、IT2 ... IT18表示。

13. () 公差带为k6的轴与滚动轴承内径的配合采用基孔制，其配合类别属于过渡配合。

14. ()轴、孔分别与滚动轴承内、外圈配合时，均应优先采用基孔制。

15. ()当滚动轴承的外圈受定向负荷时，与箱体孔的配合应松一些。

16. ()公差在一般情况下为正值，有时也可能为负值或零。

17. ()对承受循环负荷的滚动轴承套圈，应采用较松的配合。

18. ()滚动轴承内圈与轴的配合采用基孔制，故其公差带在零线的上方(下偏差为零)。

19. ()轮廓的最大高度R y就是在取样长度内轮廓的最大峰高。

20. ()轮廓中线是评定表面粗糙度的基准线。

二. 选择题(每题0.5分，共10分)1. 为评定齿轮传递运动的准确性，可以检验以下项目()。

一、判断题〔正确的打√,错误的打×〕√1、为使零件的几何参数具有互换性,必须把零件的加工误差控制在给定的范围内。

×2、不完全互换性就是指一批零件中,一部分零件具有互换性,而另一部分零件必须经过修配才有互换性。

√3、只要零件不经挑选或修配,便能装配到机器上去,则该零件具有互换性。

×4、机器制造业中的互换性生产必定就是大量或成批生产,但大量或成批生产不一定就是互换性生产,小批生产不就是互换性生产。

×5.公差可以说就是允许零件尺寸的最大偏差。

×6.基本尺寸不同的零件,只要它们的公差值相同,就可以说明它们的精度要求相同。

×7、公差通常为正,在个别情况下也可以为负或零。

mm的轴,加工得愈靠近基本尺寸就愈精确。

×8.图样标注φ200 -0、021×9.孔的基本偏差即下偏差,轴的基本偏差即上偏差。

×10.某孔要求尺寸为φ20-0、046,今测得其实际尺寸为φ19、962mm,可以判断该孔合格。

-0、067×11.未注公差尺寸即对该尺寸无公差要求。

√12.基本偏差决定公差带相对零线的位置。

√13、孔与轴的加工精度越高,则其配合精度也越高。

×14、零件的实际尺寸就就是零件的真实尺寸。

×15、某一个零件的实际尺寸正好等于其基本尺寸,则此尺寸必定合格。

×16、间隙配合中,孔公差带一定在零线以上,轴公差带一定在零线以下。

×17、选择公差等级的原则就是,在满足使用要求的前提下,尽可能选择较小的公差等级。

×18、由于零件的最大极限尺寸大于最小极限尺寸,所以上偏差绝对值大于下偏差绝对值。

×19 、不论公差值就是否相等,只要公差等级相同,尺寸的精确程度就相同。

×20、对某一尺寸进行多次测量,她们的平均值就就是真值。

×21、以多次测量的平均值作为测量结果可以减小系统误差。

2021-2022第一学期《互换性与测量技术》期末考试试卷（考试时间：90分钟）（考核对象：2020级本科机制1-6班）一、填空题（30分，共15题，每题2分）1. （）是指一种事务能够代替另一事务，并且能满足同样要求的特性。

[填空题] _________________________________(答案：互换性)2.代号GB/T321-2005中的GB，表示的是（）标准。

[填空题]_________________________________(答案：国家)3. 优先数系中的任何一个项值称为（）。

[填空题]_________________________________(答案：优先数)4. 孔的上极限偏差用（）表示。

[填空题]_________________________________(答案：ES)5. 公差带图由（）、公称尺寸和公差带组成。

[填空题]_________________________________(答案：零线)6. 距离零线近的那个极限偏差叫做（）偏差。

[填空题]_________________________________(答案：基本)7.几何公差项目符号“//”指的是（）。

[填空题]_________________________________(答案：平行度)8. 几何公差框格从第三格开始标注的都是（）代号。

[填空题]_________________________________(答案：基准)9. 孔Φ50的最小实体尺寸是（）mm。

[填空题]_________________________________(答案：50.015)10. 几何公差等级一般分为（）级。

[填空题]_________________________________(答案：12)11.（）是零件表面加工后形成的具有较小间距和峰谷组成的微观几何形状特性。

第一学期期末《互换性与测量技术》试题一、填空（20分）1、国标规定矩形花键配合的定心方式为—小径定心—，配合尺寸有—大径—、—小径—、—键宽—。

2、现代工业对齿轮传动的使用要求归纳起来有四项，分别为 —传动的准确性—、—传动的平稳性—、—载荷分布的均匀性—、—侧隙的合理性—。

3、基准制分为 ——————和——————。

4、一零件表面切削加工要求轮廓的算术平均偏差Ra 为6.3μm ，在零件图上标注为—标注表面粗糙度Ra 为6.3—。

5、滚动轴承内圈与轴颈的配合采用基—基孔制，外圈与外壳孔的配合采用基—基轴制。

6、孔在图样上的标注为φ80Js8，已知IT8=45μm ，其基本偏差为—正负22.5um —，该孔的最大实体尺寸为—79.9775—mm ，最小实体尺寸为—80.0225—mm 。

7、在选择孔、轴配合的基准制时，一般情况下，应优先选用————。

8、齿轮传动准确性的评定指标规有——、——————、—————。

切向综合误差Fi'、齿距累积误差Fp 、齿圈径向跳动Fr 、径向综合误差Fi''、公法线长度变动Fw （答对其中四个即可）二、已知下列配合，画出其公差带图，指出其基准制，配合种类，并求出其配合的极限盈、隙。

（20分）1、φ20H8（033.00+）/f7(020.0041.0--)2、φ40H6(016.00+)/m5(020.0009.0++)1、基孔制，间隙配合 Xmax= +0.074Xmin= +0.0202、基孔制，过渡配合Xmax= +0.007Ymax= - 0.020三、判断题（对打“∨”错打“╳”填入括号内）（10分）（F）1、最大极限尺寸一定大于基本尺寸，最小极限尺寸一定小于基本尺寸。

（T）2、公差是指允许尺寸的变动量。

（T）3、一般以靠近零线的那个偏差作为基本偏差。

（F）4、在间隙配合中，孔的公差带都处于轴的公差带的下方。

（F）5、位置公差就是位置度公差的简称，故位置度公差可以控制所有的位置误差。

互换性与技术测量复习题一单选题 (共20题，总分值40分 )1. 考虑到孔、轴的工艺等价性，下列孔、轴配合中选用不合理的是________ （2 分）A. H8／u8B. H6／g5C. H8／js8D. H9／a92. 决定尺寸公差带大小的是( ) （2 分）A. 公差等级B. 基本尺寸C. 实际偏差D. 基本偏差3. 对于尺寸公差带，代号为P-ZC的基本偏差为( ) （2 分）A. 上偏差, 正值B. 上偏差,负值C. 下偏差, 正值D. 下偏差, 负值4. 滚动轴承内圈与基本偏差为h的轴颈形成（）配合（2 分）A. 间隙B. 过盈C. 过渡D. 无法确定5. 孔的体外作用尺寸( ) 其实际尺寸。

（2 分）A. 不大于B. 不小于C. 大于D. 等于6. 某轴线对基准中心平面的对称度公差值为0.1ｍｍ，•则该轴线对基准中心平面的允许偏离量为（）。

（2 分）A. 0.1ｍｍB. 0.05ｍｍC. 0.2ｍｍD. 0.1ｍｍ7. 的轴的结合是（）配合(2分)A. 间隙B. 过渡C. 过盈D. 无法确定.8．保证互换性生产的基础是____。

(2分)A. 通用化B. 系列化C. 标准化D. 优化9. 对轧钢机、矿山机械和起重机械等低速传动齿轮的传动精度要求较高的为（）。

（2 分）A. 传递运动的准确性B. 载荷在齿面上分布的均匀性C. 传递运动的平稳性D. 传递侧隙的合理性10. 当需要对某一被测要素同时给出定向公差和形状公差时，其形状公差值不得（）定向公差的一半。

（2 分）A. 大于B. 等于C. 小于D. 小于等于11. 从加工过程看，零件尺寸的“终止尺寸”是（）。

（2 分）A. 最大极限尺寸B. 最大实体尺寸C. 最小极限尺寸D. 最小实体尺寸12. （）公差的公差带形状是唯一的。

（2 分）A. 直线度B. 同轴度C. 垂直度D. 平行度13. 标准公差值与（）有关。

（2 分）A. 基本尺寸和公差等级B. 基本尺寸和基本偏差C. 公差等级和配合性质D. 基本偏差和配合性质14. 表面粗糙度是指（）。

第三部分综合练习题一、填空题1．公差标准是对几何量误差的限制性措施，采用相应的技术措施是贯彻公差与配合制的技术保证。

2．轴φ50js8，其上偏差为+0.019 mm，下偏差为 -0.019 mm。

3．由于径向全跳动误差包括了圆柱度误差和同轴度误差，当径向全跳动误差不大于给定的圆柱度公差值时，可以肯定圆柱度误差不会超差。

4．径向圆跳动公差带与圆度公差带在形状方面相同，但前者公差带圆心的位置是固定的而后者公差带圆心的位置是浮动的。

5．φ30+0.021 0mm的孔与φ30-0.007-0.020mm的轴配合，属于基孔制间隙配合。

6．φ50mm的基孔制孔、轴配合，已知其最小间隙为0．05，则轴的上偏差是-0.05。

7．当所有的减环都是最大极限尺寸而所有的减环都是最小极限尺寸时，封闭环必为最大极限尺寸。

8．孔、轴的ES＜ei的配合属于过盈配合，EI＞es的配合属于间隙配合。

9．某轴尺寸为Φ10-0.018-0.028 mm，被测要素给定的尺寸公差和形位公差采用最小实体要求，则垂直度公差是在被测要素为最小实体状态时给定的。

当轴实际尺寸为Φ9.972 mm是，允许的垂直度误差达最大，可达0.02 mm。

10．孔、轴配合的最大过盈为-60μm，配合公差为40μm，可以判断该配合属于过渡配合。

11．在产品设计中，尺寸链计算是根据机器的精度要求，合理地确定有关尺寸的公差和极限偏差。

12．选择基准制时，应优先选用基孔制原因是加工孔比加工轴要困难，所用刀具量具尺寸规格也多，成本大。

13．配合公差是指允许间隙或过盈的变动量，它表示配合精度的高低。

14．国家标准中规定表面粗糙度的主要评定参数有Re 、Ry 、Rz 三项。

15．含义是给定方向上元素相对基准元素A的垂直度公差是Φ0.1，且遵循最小实体要求。

16．φ45+0.005 0mm孔的基本偏差数值为 0，φ50-0.050 -0.112轴的基本偏差数值为-0.050 mm。

题目部分，(卷面共有23题,100.0分,各大题标有题量和总分)一、判断题(5小题,共5.0分)(1分)[1]选用派生系列时应优先选用公比较小和延伸项含有项值１的数列。

（ ）(1分)[2]孔和轴的加工精度越高，其配合精度就越高。

（ ）(1分)[3]为提高测量的准确性，应尽量选用高等级量块作为基准进行测量。

( )(1分)[4]滚动轴承内圈与轴的配合，采用基轴制。

（ ）(1分)[5]利用同一种加工方法加工轴，设计尺寸为507h φ的轴比306f φ的轴加工困难。

（ ）二、填空题(5小题,共10.0分)(2分)[1]基本尺寸相同的轴上有几处配合，当两端的配合要求紧固而中间的配合要求较松时，宜采用( )制配合。

(2分)[2]对于除配合要求外，还有极高形位精度要求的要素，其尺寸公差和形位公差的关系应采用( )。

(2分)[3]在同一公差组内各项公差与极限偏差应保持( )相同或不同的精度等级。

(2分)[4]检测是( )和( )的统称，它是组织互换性生产不可缺少的重要措施。

(2分)[5]量块按“级”使用时，以量块的标称长度作为( )，该尺寸包含了量块的( )误差。

三、单项选择题(2小题,共4.0分)(2分)[1]利用同一种加工方法，加工506H φ孔和1007H φ孔，应理解为Ａ、前者加工困难 Ｂ、后者加工困难 Ｃ、两者加工难易相同 Ｄ无法比较(2分)[2]一般来说，下列哪一个表面粗糙度要求最高。

Ａ、307h φ Ｂ、907H φ Ｃ、607h φ Ｄ、807h φ四、多项选择题(1小题,共2.0分)(2分)[1]如图所示尺寸链，封闭环A0合格的尺寸有。

A 、6.10mmB 、5.90mmC 、5.10mmD 、5.70mm五、简答题(3小题,共13.0分)(4分)[1]试举三例说明孔与轴配合中应采用基轴制的场合？(5分)[2]随机误差的评定为什么以±3σ作为随面误差的极限偏差？(12分)[4]有一孔、轴配合，基本尺寸为40mm，要求配合的间隙为（+0.025～+0.066）mm，计算确定孔、轴的公差带代号。

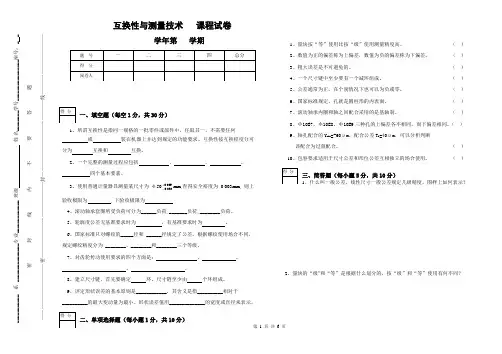

一、填空题（每空1分，共30分）1、所谓互换性是指同一规格的一批零件或部件中，任取其一，不需要任何或装在机器上并达到规定的功能要求。

互换性按互换程度分可分为互换和互换。

2、一个完整的测量过程应包括、、、四个基本要素。

3、使用普通计量器具测量某尺寸为φ50009.0030.0+-mm,查得安全裕度为0.003mm, 则上验收极限为, 下验收极限为.4、滚动轴承套圈所受负荷可分为______负荷, _______负荷, ________负荷。

5、轮廓度公差无基准要求时为，有基准要求时为。

6、国家标准只对螺纹的_____径和______径规定了公差。

根据螺纹使用场合不同，规定螺纹精度分为________、________和________三个等级。

7、对齿轮传动使用要求的四个方面是：、、、。

8、建立尺寸链，首先要确定环。

尺寸链至少由个环组成。

9、评定形状误差的基本原则是____________，其含义是指__________相对于__________的最大变动量为最小。

形状误差值用______________的宽度或直径来表示。

二、单项选择题（每小题1分，共10分）1、量块按“等”使用比按“级”使用测量精度高。

（）2、数值为正的偏差称为上偏差，数值为负的偏差称为下偏差。

（）3、粗大误差是不可避免的。

（）4、一个尺寸链中至少要有一个减环组成。

（）5、公差通常为正，在个别情况下也可以为负或零。

（）6、国家标准规定，孔就是圆柱形的内表面。

（）7、滚动轴承内圈和轴之间配合采用的是基轴制。

（）8、Φ10E7、Φ10E8、Φ10E9三种孔的上偏差各不相同，而下偏差相同。

（）9、轴孔配合的Y max=-60μm，配合公差T f=40μm，可以分析判断该配合为过盈配合。

（）10、包容要求适用于尺寸公差和形位公差互相独立的场合使用。

（）三、简答题（每小题5分，共10分）1、什么叫一般公差，线性尺寸一般公差规定几级精度，图样上如何表示？2、量块的“级”和“等”是根据什么划分的，按“级”和“等”使用有何不同？互换性与测量技术课程试卷学年第学期___________ 系 _______________专业_____________ 班级 姓名________学号________________座号：_ _密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————四、计算、作图题（5小题，共50分）1、将下列各项公差要求标注在图上（10分）（1） 左端面的平面度公差0.01mm（2） 右端面对左端面的平行度公差0.04mm （3） ø70mm 孔按H7遵守包容原则，ø210mm 外圆按h7遵守独立原则 （4） ø70mm 孔对左端面的垂直度公差0.02mm （5） ø210mm 外圆对ø70mm 孔的同轴度公差0.03mm2、改错题（共10分）将下列不合理的标注改为合理的标注（公差符号不允许更改）得 分04.012.070－－φ06.0060+φ3、有一轴孔配合，孔的极限尺寸Ｄmax ＝30.021，Ｄmin ＝30；轴的极限尺寸ｄmax ＝30.040 ，ｄmin ＝30.028，试求孔、轴的极限偏差、公差、配合的极限间隙（或过盈），配合公差，并画出尺寸公差带图，指明配合类别。

全国高校CAI 推广中心2008-2009学年二学期互换性与技术测量基础期末考试试卷(A 卷)题目部分，(卷面共有37题,100.0分,各大题标有题量和总分)一、判断题(9小题,共9.0分)(1分)[1]选用优先数列时，应按照先疏后密的规则进行选取，以避免规格过多。

（ ） (1分)[2]选择较大的测量力，有利于提高测量的精确度和灵敏度。

( )(1分)[3]对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( ) (1分)[4]某圆柱面的圆柱度公差为0.03 mm ，那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm 。

（）(1分)[5]汽车发动机曲轴和凸轮轴上的正时齿轮，车床主轴与丝杠之间的交换齿轮，主要要保证其传动的准确性。

（ ）(1分)[6]选用派生系列时应优先选用公比较小和延伸项含有项值１的数列。

（ ）(1分)[7]圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（） (1分)[8]过渡配合可能有间隙，也可能有过盈，因此，过渡配合可以算间隙配合，也可以算过盈配合。

（ ）(1分)[9]基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（ ）二、填空题(8小题,共16.0分)(2分)[1]图样上规定键槽对轴的对称度公差为0．05mm ，则该键槽中心面偏离轴的轴线距离不得大于( )mm 。

(2分)[2]任何几何量的量值都由( )和( )两部分组成。

(2分)[3]按GB/T 10095.2—2001的规定，齿轮的径向综合公差的精度等级为( )共九级。

(2分)[4]对于除配合要求外，还有极高形位精度要求的要素，其尺寸公差和形位公差的关系应采用( )。

(2分)[5]系统误差可用( ), ( )等方法消除。

(2分)[6]优先数R5系列的公比近似为( )。

(2分)[7]在同一公差组内各项公差与极限偏差应保持( )相同或不同的精度等级。

(2分)[8]φ50mm 的基孔制孔、轴配合，已知其最小间隙为0.05，则轴的上偏差是( )。

互换性技术测量试题与答案（共3套）试题部分第一套一、填空题1．轴的基本偏差代号为________～________时，与基准孔配合形成间隙配合。

2．孔和轴的公差带由__________决定大小，由___________决定位置。

3．已知某基准孔的公差为0.013，则它的下偏差为________mm，上偏差为________mm。

4．在任意方向上，线的位置度公差带形状是________________________，在给定的一个方向上，线的位置度公差带形状是________________________。

5．圆度和圆柱度公差等级有____级，其它注出形位公差项目的等级有____。

6．孔的最大实体尺寸即孔的________•极限尺寸，轴的最大实体尺寸为轴的________极限尺寸。

7．国标按螺纹公差等级和旋合长度规定了3种精度级，分别称为__________、__________和__________。

8.根据国标规定，向心滚动轴承按其尺寸公差和旋转精度分为__________个公差等级，其中__________级精度最高，__________级精度最低。

9．国标规定的表面粗糙度高度参数（名称和代号）有________________、________________、________________。

10．根据泰勒原则，量规通规的工作面应是_________表面，止规的工作面应是________表面。

11．圆柱度和径向全跳动公差带的________相同，________不同。

二、判断题（若正确请在题后的括弧内打“√”）1．零件尺寸的公差等级越高，其基本偏差的绝对值就越小。

( )2．φ30M8／h7和φ30H8／m7的配合性质相同。

( )3．作用中径反映了实际螺纹的中径偏差、螺距偏差和牙型半角偏差的综合作用。

( ) 4．直线度公差带一定是距离为公差值t 的两平行平面之间的区域。

( )5．当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。

一、判断题〔正确的打J,错误的打X〕V1.为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内。

X2.不完全互换性是指一批零件中，一部分零件具有互换性，而另一部分零件必须经过修配才有互换性。

J3.只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性。

X4.机器制造业中的互换性生产必定是大量或成批生产，但大量或成批生产不一定是互换性生产，小批生产不是互换性生产。

X5.公差可以说是允许零件尺寸的最大偏差。

X6.基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

X7.公差通常为正，在个别情况下也可以为负或零。

X8.图样标注@20。

0 02 mm的轴，加工得愈靠近基本尺寸就愈精确。

X9.孔的基本偏差即下偏差，轴的基本偏差即上偏差。

X10.某孔要求尺寸为@20。

.。

46,今测得其实际尺寸为@19.962mm,可以判断该孔合格。

-0.067X11.未注公差尺寸即对该尺寸无公差要求。

J12.基本偏差决定公差带相对零线的位置。

V13.孔和轴的加工精度越高，则其配合精度也越高。

X14.零件的实际尺寸就是零件的真实尺寸。

X15.某一个零件的实际尺寸正好等于其基本尺寸，则此尺寸必定合格。

X16.间隙配合中，孔公差带一定在零线以上，轴公差带一定在零线以下。

X17.选择公差等级的原则是，在满足使用要求的前提下，尽可能选择较小的公差等级。

X18.由于零件的最大极限尺寸大于最小极限尺寸，所以上偏差绝对值大于下偏差绝对值。

X19 .不论公差值是否相等，只要公差等级相同，尺寸的精确程度就相同。

X20.对某一尺寸进行多次测量，他们的平均值就是真值。

X21.以多次测量的平均值作为测量结果可以减小系统误差。

X22.某一零件设计时的基本尺寸，就是该零件的理想尺寸。

V23.某一尺寸的公差带的位置是由基本偏差和公差等级确定的。

X24.基孔制即先加工孔，然后以孔配轴。

X25.间隙配合说明配合之间有间隙，因此只适用于有相对运动场合。

互换性与技术测量期末试题及答案《互换性与技术测量》复习题一、是非题01、只要有了公差标准，就能保证零件的互换性。

( )02、凡是合格的零件一定具有互换性。

( )03、同一基本尺寸，同一公差等级的孔和轴的标准公差值相等。

( )04、圆度公差对于圆柱是在垂直于轴线的任一正截面上量取，而对圆锥则是在法线方向测量。

（）05、若两个零件的实际尺寸相等，则它们的作用尺寸一定也相等。

（）06、对同一被测表面，表面粗糙度参数Ra值与Rz值相等。

( )07、?30m5，?30m6，?30m7公差带的基本偏差相同。

( )08、最小侧隙的确定与齿轮精度要求无关。

( )09、轴、孔分别与滚动轴承内、外圈配合时，均应优先采用基孔制。

（）10、偏差可为正、负或零值，而公差只能为正值。

（）11、不需挑选和修配的零件，是具有互换性的零件。

( )12、基本尺寸必须小于或等于最大极限尺寸，而大于或等于最小极限尺寸。

( )13、同一基本尺寸，同一公差等级的孔和轴的基本偏差相同。

( )14、轴、孔分别与滚动轴承内、外圈配合时，均应优先采用基孔制。

（）15、国家标准规定了基孔制与基轴制两种平行的基准制度，因而实际使用中绝不允许采用非基准孔与非基准轴结合。

（）16、?30M5，?30M6，?30M7公差带的基本偏差相同。

( )17、滚动轴承的精度等级是根据内、外径的制造精度来划分的。

( )18、平键联结中，键宽与键槽宽的配合采用基轴制。

花键联结采用基孔制。

( )19、内径为?50的滚动轴承与?50k5的轴颈配合，其配合性质是间隙配合。

（）20、最大实体要求、最小实体要求都只能用于中心要素。

（）21、从制造上讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。

( )22、过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。

( )23、平面度公差为0.03mm的表面，该表面对基准平面的平行度公差应大0.03mm 。
