互换性与技术测量期末试题(含答案)

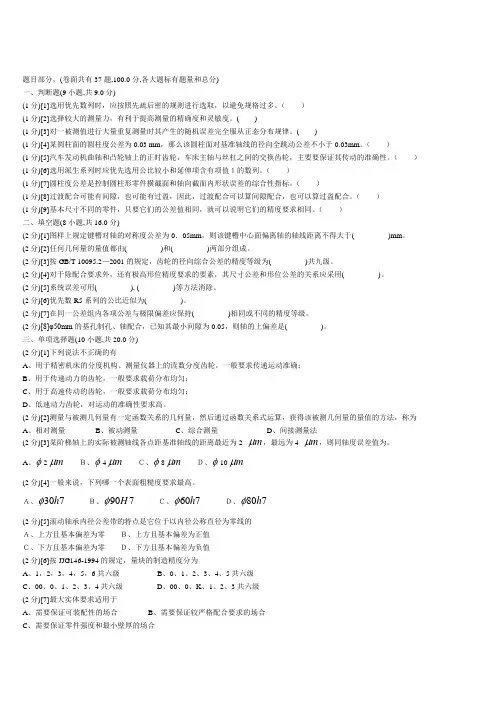

题目部分，(卷面共有37题,100.0分,各大题标有题量和总分)一、判断题(9小题,共9.0分)(1分)[1]选用优先数列时，应按照先疏后密的规则进行选取，以避免规格过多。

（ ）(1分)[2]选择较大的测量力，有利于提高测量的精确度和灵敏度。

( )(1分)[3]对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( )(1分)[4]某圆柱面的圆柱度公差为0.03 mm ，那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm 。

（ ）(1分)[5]汽车发动机曲轴和凸轮轴上的正时齿轮，车床主轴与丝杠之间的交换齿轮，主要要保证其传动的准确性。

（ ）(1分)[6]选用派生系列时应优先选用公比较小和延伸项含有项值１的数列。

（ ）(1分)[7]圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（ ）(1分)[8]过渡配合可能有间隙，也可能有过盈，因此，过渡配合可以算间隙配合，也可以算过盈配合。

（ ）(1分)[9]基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（ ）二、填空题(8小题,共16.0分)(2分)[1]图样上规定键槽对轴的对称度公差为0．05mm ，则该键槽中心面偏离轴的轴线距离不得大于( )mm 。

(2分)[2]任何几何量的量值都由( )和( )两部分组成。

(2分)[3]按GB/T 10095.2—2001的规定，齿轮的径向综合公差的精度等级为( )共九级。

(2分)[4]对于除配合要求外，还有极高形位精度要求的要素，其尺寸公差和形位公差的关系应采用( )。

(2分)[5]系统误差可用( ), ( )等方法消除。

(2分)[6]优先数R5系列的公比近似为( )。

(2分)[7]在同一公差组内各项公差与极限偏差应保持( )相同或不同的精度等级。

(2分)[8]φ50mm 的基孔制孔、轴配合，已知其最小间隙为0.05，则轴的上偏差是( )。

三、单项选择题(10小题,共20.0分)(2分)[1]下列说法不正确的有A 、用于精密机床的分度机构、测量仪器上的读数分度齿轮，一般要求传递运动准确；B 、用于传递动力的齿轮，一般要求载荷分布均匀；C 、用于高速传动的齿轮，一般要求载荷分布均匀；D 、低速动力齿轮，对运动的准确性要求高。

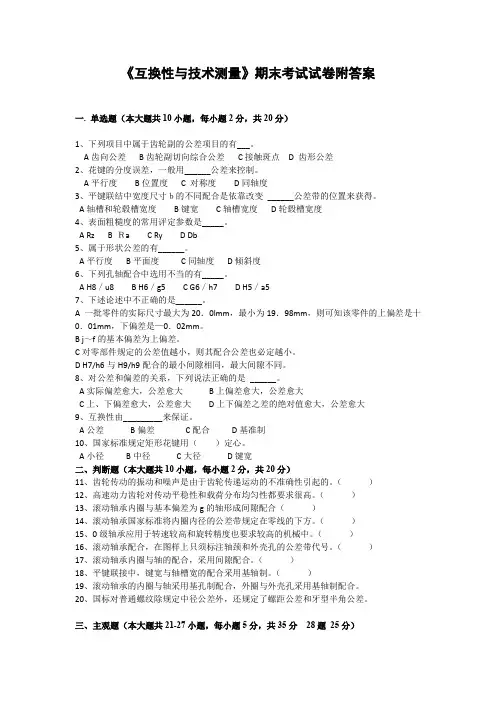

《互换性与技术测量》期末考试试卷附答案一. 单选题（本大题共10小题，每小题2分，共20分）1、下列项目中属于齿轮副的公差项目的有___。

A齿向公差B齿轮副切向综合公差C接触斑点 D 齿形公差2、花键的分度误差，一般用______公差来控制。

A平行度B位置度 C 对称度D同轴度3、平键联结中宽度尺寸ｂ的不同配合是依靠改变______公差带的位置来获得。

A轴槽和轮毂槽宽度B键宽C轴槽宽度D轮毂槽宽度4、表面粗糙度的常用评定参数是_____。

A RzB ＲaC RyD Db5、属于形状公差的有______。

A平行度B平面度C同轴度D倾斜度6、下列孔轴配合中选用不当的有_____。

A H8／u8B H6／g5C G6／h7D H5／a57、下述论述中不正确的是______。

A 一批零件的实际尺寸最大为20．0lmm，最小为19．98mm，则可知该零件的上偏差是十0．01mm，下偏差是—0．02mm。

B j～f的基本偏差为上偏差。

C对零部件规定的公差值越小，则其配合公差也必定越小。

D H7/h6与H9/h9配合的最小间隙相同，最大间隙不同。

8、对公差和偏差的关系，下列说法正确的是______。

A实际偏差愈大，公差愈大B上偏差愈大，公差愈大C上、下偏差愈大，公差愈大D上下偏差之差的绝对值愈大，公差愈大9、互换性由_________来保证。

A公差B偏差C配合D基准制10、国家标准规定矩形花键用（）定心。

A小径B中径C大径D键宽二、判断题（本大题共10小题，每小题2分，共20分）11、齿轮传动的振动和噪声是由于齿轮传递运动的不准确性引起的。

（）12、高速动力齿轮对传动平稳性和载荷分布均匀性都要求很高。

（）13、滚动轴承内圈与基本偏差为g的轴形成间隙配合（）14、滚动轴承国家标准将内圈内径的公差带规定在零线的下方。

（）15、0级轴承应用于转速较高和旋转精度也要求较高的机械中。

（）16、滚动轴承配合，在图样上只须标注轴颈和外壳孔的公差带代号。

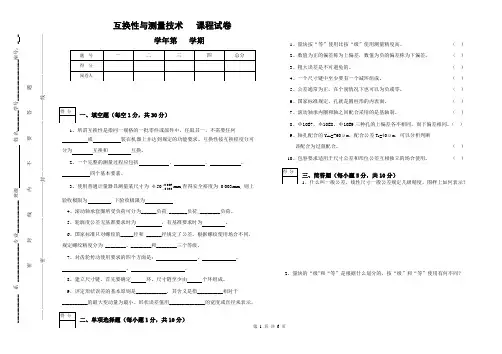

一、填空题（每空1分，共30分）1、所谓互换性是指同一规格的一批零件或部件中，任取其一，不需要任何或装在机器上并达到规定的功能要求。

互换性按互换程度分可分为互换和互换。

2、一个完整的测量过程应包括、、、四个基本要素。

3、使用普通计量器具测量某尺寸为φ50009.0030.0+-mm,查得安全裕度为0.003mm, 则上验收极限为, 下验收极限为.4、滚动轴承套圈所受负荷可分为______负荷, _______负荷, ________负荷。

5、轮廓度公差无基准要求时为，有基准要求时为。

6、国家标准只对螺纹的_____径和______径规定了公差。

根据螺纹使用场合不同，规定螺纹精度分为________、________和________三个等级。

7、对齿轮传动使用要求的四个方面是：、、、。

8、建立尺寸链，首先要确定环。

尺寸链至少由个环组成。

9、评定形状误差的基本原则是____________，其含义是指__________相对于__________的最大变动量为最小。

形状误差值用______________的宽度或直径来表示。

二、单项选择题（每小题1分，共10分）1、量块按“等”使用比按“级”使用测量精度高。

（）2、数值为正的偏差称为上偏差，数值为负的偏差称为下偏差。

（）3、粗大误差是不可避免的。

（）4、一个尺寸链中至少要有一个减环组成。

（）5、公差通常为正，在个别情况下也可以为负或零。

（）6、国家标准规定，孔就是圆柱形的内表面。

（）7、滚动轴承内圈和轴之间配合采用的是基轴制。

（）8、Φ10E7、Φ10E8、Φ10E9三种孔的上偏差各不相同，而下偏差相同。

（）9、轴孔配合的Y max=-60μm，配合公差T f=40μm，可以分析判断该配合为过盈配合。

（）10、包容要求适用于尺寸公差和形位公差互相独立的场合使用。

（）三、简答题（每小题5分，共10分）1、什么叫一般公差，线性尺寸一般公差规定几级精度，图样上如何表示？2、量块的“级”和“等”是根据什么划分的，按“级”和“等”使用有何不同？互换性与测量技术课程试卷学年第学期___________ 系 _______________专业_____________ 班级 姓名________学号________________座号：_ _密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————四、计算、作图题（5小题，共50分）1、将下列各项公差要求标注在图上（10分）（1） 左端面的平面度公差0.01mm（2） 右端面对左端面的平行度公差0.04mm （3） ø70mm 孔按H7遵守包容原则，ø210mm 外圆按h7遵守独立原则 （4） ø70mm 孔对左端面的垂直度公差0.02mm （5） ø210mm 外圆对ø70mm 孔的同轴度公差0.03mm2、改错题（共10分）将下列不合理的标注改为合理的标注（公差符号不允许更改）得 分04.012.070－－φ06.0060+φ3、有一轴孔配合，孔的极限尺寸Ｄmax ＝30.021，Ｄmin ＝30；轴的极限尺寸ｄmax ＝30.040 ，ｄmin ＝30.028，试求孔、轴的极限偏差、公差、配合的极限间隙（或过盈），配合公差，并画出尺寸公差带图，指明配合类别。

互换性与技术测量试题及答案一、试题一、选择题（每题2分，共20分）1. 以下哪个不是互换性的基本条件？A. 尺寸一致性B. 几何形状一致性C. 功能一致性D. 材料一致性2. 在互换性设计中，以下哪个参数用于表示零件加工误差？A. 基本尺寸B. 上偏差C. 下偏差D. 公差3. 在技术测量中，以下哪个是测量误差的主要来源？A. 测量工具误差B. 测量方法误差C. 测量环境误差D. 所有以上选项4. 以下哪个测量方法属于间接测量？A. 尺寸测量B. 重量测量C. 温度测量D. 压力测量5. 在互换性设计中，以下哪个表示配合的最小间隙？A. 基本尺寸B. 上偏差C. 下偏差D. 公差二、判断题（每题2分，共20分）1. 互换性设计可以降低制造成本。

（）2. 公称尺寸是指零件的加工尺寸。

（）3. 在技术测量中，绝对误差是指测量值与真实值之间的差。

（）4. 测量误差越小，测量精度越高。

（）5. 在互换性设计中，配合间隙越大，零件磨损越严重。

（）三、填空题（每题2分，共20分）1. 互换性设计的基本原则是保证零件的______、______和______。

2. 在互换性设计中，公差带是由______、______和______组成的。

3. 测量误差包括______误差、______误差和______误差。

4. 在技术测量中，测量方法误差主要包括______误差、______误差和______误差。

5. 互换性设计中的配合分为______配合、______配合和______配合。

四、简答题（每题5分，共20分）1. 简述互换性设计的基本原则。

2. 简述测量误差的分类及特点。

3. 简述互换性设计中的配合种类及其特点。

4. 简述技术测量中减小测量误差的方法。

二、答案一、选择题1. D2. D3. D4. B5. C二、判断题1. √2. ×3. √4. √5. ×三、填空题1. 尺寸一致性、几何形状一致性、功能一致性2. 基本尺寸、上偏差、下偏差3. 系统误差、随机误差、粗大误差4. 方法误差、操作误差、环境误差5. 过盈配合、间隙配合、过渡配合四、简答题1. 互换性设计的基本原则：保证零件的尺寸一致性、几何形状一致性和功能一致性。

：_______________专业：________________ 班级：________________ 姓名：___________学号：________________座号：___密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————一、填空（每空2分，共30分）1．所谓互换性是指同一规格的一批零件或部件中，任取其一，不需要任何 或 装在机器上并达到规定的功能要求。

互换性的种类按照互换程度，可以分为 、和 。

2．一个完整的测量过程应包括 、 、 、 四个基本要素。

3．测量误差按其性质可为 、 、 。

4．滚动轴承是标准部件，为了便于互换，轴承内圈与轴采用基 制配合，外圈与孔采用基 制配合。

6．用量规检验产品工件时，其合格标志是 ， ，反之，即为不合格品。

二、单项选择题（每小题2分，共20分）1．下列测量器具中满足阿贝测长原则的是 。

（ ） A ．游标卡尺 B ．百分表 C ．千分尺 D ．量块2．下列叙述正确的是 。

（ ）A ．为了实现互换性，零件的公差应规定得越小越好。

B ．公差一般为正，在个别情况下也可以为负或零。

C ．过渡配合可能有间隙，也可能有过盈。

因此过渡配合可能是间隙配合，也可能是过盈配合。

D ．一般情况下应优先选用基孔制。

3．决定尺寸公差带大小的是 。

（ ）A ．公差等级B ．公称尺寸C ．实际偏差D ．基本偏差4．下列配合零件不应选用基轴制的是 。

（ ）A ．滚动轴承外圈与外壳孔。

B ．同一轴与多孔相配，且有不同的配合性质。

C ．滚动轴承内圈与轴。

D ．轴为冷拉圆钢，不需再加工。

5．方向公差具有综合控制被测要素 的职能。

（ ） A ．形状和位置 B ．形状和方向C ．位置D ．方向和位置三、计算、作图题（总计5小题，共50分）1．根据表中的已知数据，填写表中的空格（16分）序号 尺寸标注公称尺寸极限尺寸极限偏差 公差上极限尺寸下极限尺寸上极限偏差 下极限偏差1 孔2轴φ70.041+0.011题 号 一 二 三 总分 得 分 阅卷人得 分得 分得 分***学院《互换性与测量技术》课程试卷2015――2016 学年第 1 学期：_______________专业：________________ 班级：________________ 姓名：___________学号：________________座号：___ 密 封 线 内 不 要 答 题 ———————————密———————————————封———————————————线————————————学院：_______________专业：________________ 班级：________________ 姓名：___________学号：________________座号：___ 密 封 线 内 不 要 答 题 ———————————密———————————————封———————————————线———————————— ______________专业：________________ 班级：________________ 姓名：___________学号：________________座号：___ 密 封 线 内 不 要 答 题——————————密———————————————封———————————————线———————————— 3孔φ20+0.0170.0114轴φ90φ89.9870.022 2.试判别下列各组配合中的配合性质是否相同（4分）φ25M8/h7与 φ25H8/m7； φ40H7/js6与φ40JS7/h63.将下列不合理的标注改为合理的标注（公差符号不允许更改）（14分）4. 按图示标注填表（16分）图号遵守公差原则或公差要求轴为最大实体尺寸时的几何误差轴为最小实体尺寸时允许的几何误差遵守边界及边界尺寸ab***学院试卷参考答案***学院2013～2014学年第 2 学期互换性与测量技术(A)参考答案及评分标准考试方式：闭卷（开卷、闭卷、其他）系（院）：机械系年级：14 专业：14机电，五年制…………………………………………………………………………………………….注：标准答案、参考答案要点及评分标准须写清题号、每小题得分、共得分等。

题目部分，(卷面共有37题,100.0分,各大题标有题量和总分) 一、判断题(9小题,共9.0分)(1分)[1]选用优先数列时，应按照先疏后密的规则进行选取，以避免规格过多。

（ ） (1分)[2]选择较大的测量力，有利于提高测量的精确度和灵敏度。

( )(1分)[3]对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( ) (1分)[4]某圆柱面的圆柱度公差为0.03 mm ，那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm 。

（ ）(1分)[5]汽车发动机曲轴和凸轮轴上的正时齿轮，车床主轴与丝杠之间的交换齿轮，主要要保证其传动的准确性。

（ ）(1分)[6]选用派生系列时应优先选用公比较小和延伸项含有项值１的数列。

（ ） (1分)[7]圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（ ） (1分)[8]过渡配合可能有间隙，也可能有过盈，因此，过渡配合可以算间隙配合，也可以算过盈配合。

（ ）(1分)[9]基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（ ）二、填空题(8小题,共16.0分)(2分)[1]图样上规定键槽对轴的对称度公差为0．05mm ，则该键槽中心面偏离轴的轴线距离不得大于( )mm 。

(2分)[2]任何几何量的量值都由( )和( )两部分组成。

(2分)[3]按GB/T 10095.2—2001的规定，齿轮的径向综合公差的精度等级为( )共九级。

(2分)[4]对于除配合要求外，还有极高形位精度要求的要素，其尺寸公差和形位公差的关系应采用( )。

(2分)[5]系统误差可用( ), ( )等方法消除。

(2分)[6]优先数R5系列的公比近似为( )。

(2分)[7]在同一公差组内各项公差与极限偏差应保持( )相同或不同的精度等级。

(2分)[8]φ50mm 的基孔制孔、轴配合，已知其最小间隙为0.05，则轴的上偏差是( )。

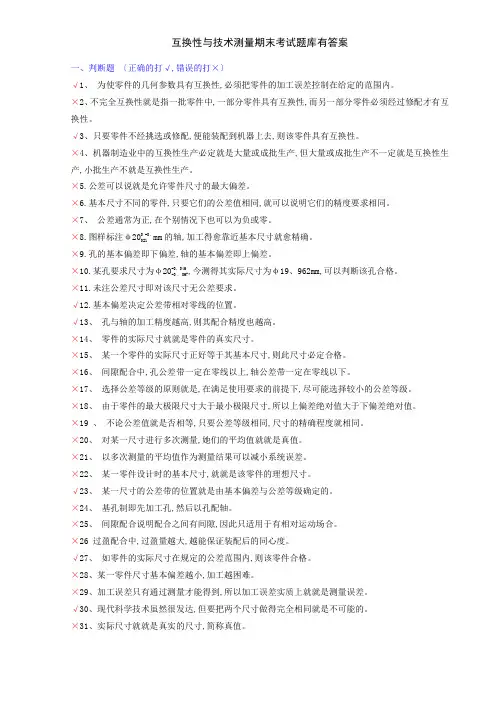

一、判断题〔正确的打√,错误的打×〕√1、为使零件的几何参数具有互换性,必须把零件的加工误差控制在给定的范围内。

×2、不完全互换性就是指一批零件中,一部分零件具有互换性,而另一部分零件必须经过修配才有互换性。

√3、只要零件不经挑选或修配,便能装配到机器上去,则该零件具有互换性。

×4、机器制造业中的互换性生产必定就是大量或成批生产,但大量或成批生产不一定就是互换性生产,小批生产不就是互换性生产。

×5.公差可以说就是允许零件尺寸的最大偏差。

×6.基本尺寸不同的零件,只要它们的公差值相同,就可以说明它们的精度要求相同。

×7、公差通常为正,在个别情况下也可以为负或零。

mm的轴,加工得愈靠近基本尺寸就愈精确。

×8.图样标注φ200 -0、021×9.孔的基本偏差即下偏差,轴的基本偏差即上偏差。

×10.某孔要求尺寸为φ20-0、046,今测得其实际尺寸为φ19、962mm,可以判断该孔合格。

-0、067×11.未注公差尺寸即对该尺寸无公差要求。

√12.基本偏差决定公差带相对零线的位置。

√13、孔与轴的加工精度越高,则其配合精度也越高。

×14、零件的实际尺寸就就是零件的真实尺寸。

×15、某一个零件的实际尺寸正好等于其基本尺寸,则此尺寸必定合格。

×16、间隙配合中,孔公差带一定在零线以上,轴公差带一定在零线以下。

×17、选择公差等级的原则就是,在满足使用要求的前提下,尽可能选择较小的公差等级。

×18、由于零件的最大极限尺寸大于最小极限尺寸,所以上偏差绝对值大于下偏差绝对值。

×19 、不论公差值就是否相等,只要公差等级相同,尺寸的精确程度就相同。

×20、对某一尺寸进行多次测量,她们的平均值就就是真值。

×21、以多次测量的平均值作为测量结果可以减小系统误差。

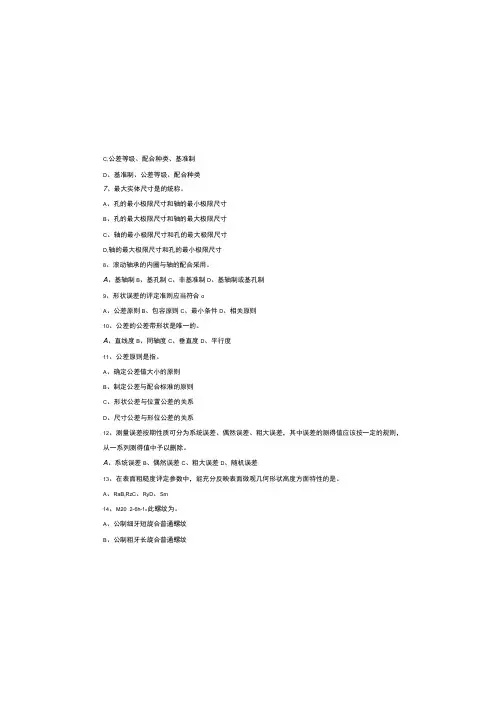

C,公差等级、配合种类、基准制D、基准制、公差等级、配合种类7、最大实体尺寸是的统称。

A、孔的最小极限尺寸和轴的最小极限尺寸B、孔的最大极限尺寸和轴的最大极限尺寸C、轴的最小极限尺寸和孔的最大极限尺寸D,轴的最大极限尺寸和孔的最小极限尺寸8、滚动轴承的内圈与轴的配合采用。

A、基轴制B、基孔制C、非基准制D、基轴制或基孔制9、形状误差的评定准则应当符合oA、公差原则B、包容原则C、最小条件D、相关原则10、公差的公差带形状是唯一的。

A、直线度B、同轴度C、垂直度D、平行度11、公差原则是指。

A、确定公差值大小的原则B、制定公差与配合标淮的原则C、形状公差与位置公差的关系D、尺寸公差与形位公差的关系12、测量误差按期性质可分为系统误差、偶然误差、粗大误差，其中误差的测得值应该按一定的规则，从一系列测得值中予以删除。

A、系统误差B、偶然误差C、粗大误差D、随机误差13、在表面粗糙度评定参数中，能充分反映表面微观几何形状高度方面特性的是。

A、RaB,RzC、RyD、Sm14、M20×2-6h-1o此螺纹为。

A、公制细牙短旋合普通螺纹B、公制粗牙长旋合普通螺纹《互换性与技术测量》期末考试卷带答案考试方式：（闭卷）考试时间IOO 分钟一、选择题1、040.03mm 的孔与¢40.0Imm 的轴的结合是配合。

A 、间隙B 、过渡C 、过盈D 、无法确定.2、决定尺寸公差带相对于零线的位置是。

A 、公差等级B 、基本尺寸C 、实际偏差D 、基本偏差3、配合是指基本尺寸相同的、相互结合的孔、轴之间的关系。

A 、标准公差B 、基本偏差C 、尺寸公差带D 、形位公差带4、对于尺寸公差带，代号为p-zc 的基本偏差为。

A 、上偏差，正值B 、上偏差，负值C 、下偏差，正值D 、下偏差，负值5、是表示过渡配合松紧变化程度的特征值，设计时应根据零件的使用要求来规定这两个极限值。

A 、最大间隙和最大过盈 B 、最大间隙和最小过盈 C 、最大过盈和最小间隙 D 、最小间隙和最小过盈6、公差与配合标准的应用，主要是对配合的种类，基准制和公差等级进行合理的选择。

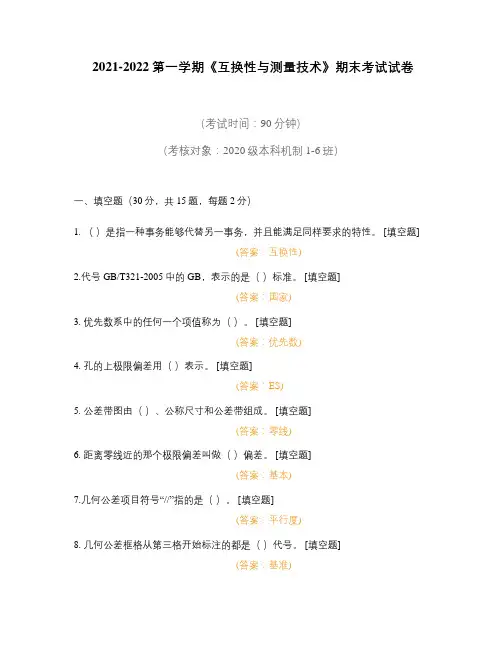

2021-2022第一学期《互换性与测量技术》期末考试试卷（考试时间：90分钟）（考核对象：2020级本科机制1-6班）一、填空题（30分，共15题，每题2分）1. （）是指一种事务能够代替另一事务，并且能满足同样要求的特性。

[填空题] _________________________________(答案：互换性)2.代号GB/T321-2005中的GB，表示的是（）标准。

[填空题]_________________________________(答案：国家)3. 优先数系中的任何一个项值称为（）。

[填空题]_________________________________(答案：优先数)4. 孔的上极限偏差用（）表示。

[填空题]_________________________________(答案：ES)5. 公差带图由（）、公称尺寸和公差带组成。

[填空题]_________________________________(答案：零线)6. 距离零线近的那个极限偏差叫做（）偏差。

[填空题]_________________________________(答案：基本)7.几何公差项目符号“//”指的是（）。

[填空题]_________________________________(答案：平行度)8. 几何公差框格从第三格开始标注的都是（）代号。

[填空题]_________________________________(答案：基准)9. 孔Φ50的最小实体尺寸是（）mm。

[填空题]_________________________________(答案：50.015)10. 几何公差等级一般分为（）级。

[填空题]_________________________________(答案：12)11.（）是零件表面加工后形成的具有较小间距和峰谷组成的微观几何形状特性。

第一学期期末《互换性与测量技术》试题一、填空（20分）1、国标规定矩形花键配合的定心方式为—小径定心—，配合尺寸有—大径—、—小径—、—键宽—。

2、现代工业对齿轮传动的使用要求归纳起来有四项，分别为 —传动的准确性—、—传动的平稳性—、—载荷分布的均匀性—、—侧隙的合理性—。

3、基准制分为 ——————和——————。

4、一零件表面切削加工要求轮廓的算术平均偏差Ra 为6.3μm ，在零件图上标注为—标注表面粗糙度Ra 为6.3—。

5、滚动轴承内圈与轴颈的配合采用基—基孔制，外圈与外壳孔的配合采用基—基轴制。

6、孔在图样上的标注为φ80Js8，已知IT8=45μm ，其基本偏差为—正负22.5um —，该孔的最大实体尺寸为—79.9775—mm ，最小实体尺寸为—80.0225—mm 。

7、在选择孔、轴配合的基准制时，一般情况下，应优先选用————。

8、齿轮传动准确性的评定指标规有——、——————、—————。

切向综合误差Fi'、齿距累积误差Fp 、齿圈径向跳动Fr 、径向综合误差Fi''、公法线长度变动Fw （答对其中四个即可）二、已知下列配合，画出其公差带图，指出其基准制，配合种类，并求出其配合的极限盈、隙。

（20分）1、φ20H8（033.00+）/f7(020.0041.0--)2、φ40H6(016.00+)/m5(020.0009.0++)1、基孔制，间隙配合 Xmax= +0.074Xmin= +0.0202、基孔制，过渡配合Xmax= +0.007Ymax= - 0.020三、判断题（对打“∨”错打“╳”填入括号内）（10分）（F）1、最大极限尺寸一定大于基本尺寸，最小极限尺寸一定小于基本尺寸。

（T）2、公差是指允许尺寸的变动量。

（T）3、一般以靠近零线的那个偏差作为基本偏差。

（F）4、在间隙配合中，孔的公差带都处于轴的公差带的下方。

（F）5、位置公差就是位置度公差的简称，故位置度公差可以控制所有的位置误差。
