随机信号分析实验报告(基于MATLAB语言)

《随机信号分析》实验报告二班级_______学号______姓名_______实验二高斯噪声的产生和性能测试１．实验目的（1）掌握加入高斯噪声的随机混合信号的分析方法。

（2）研究随机过程的均值、相关函数、协方差函数和方差。

⒉实验原理（1）利用随机过程的积分统计特性，给出随机过程的均值、相关函数、协方差函数和方差。

（2）随机信号均值、方差、相关函数的计算公式，以及相应的图形。

⒊实验报告要求（1）简述实验目的及实验原理。

（2）采用幅度为1，频率为25HZ的正弦信号为原信号，在其中加入均值为2，方差为0.04的高斯噪声得到混合随机信号X(t)。

试求随机过程的均值、相关函数、协方差函数和方差。

用MATLAB进行仿真，给出测试的随机过程的均值、相关函数、协方差函数和方差图形，与计算的结果作比较，并加以解释。

（3）分别给出原信号与混合信号的概率密度和概率分布曲线，并以图形形式分别给出原信号与混合信号均值、方差、相关函数的对比。

（4）读入任意一幅彩色图像，在该图像中加入均值为0，方差为0.01的高斯噪声，请给出加噪声前、后的图像。

（5）读入一副wav格式的音频文件，在该音频中加入均值为2，方差为0.04的高斯噪声，得到混合随机信号X(t)，请给出混合信号X(t)的均值、相关函数、协方差函数和方差，频谱及功率谱密度图形。

4、源程序及功能注释(逐句注释)（1）：clear all;clc;t=0:320;x=sin(2*pi*t*25);x1=wgn(1,321,0);z=x+x1;y=trapz(t,z);%y=int(z,x,0,t);subplot(3,2,1),plot(z);title('随机信号序列')meany=mean(z);subplot(3,2,3),plot(t,meany,'.');title('随机信号均值')vary=var(y); %方差subplot(3,2,4),plot(t,vary,'.');title('随机信号方差')cory=xcorr(z,'unbiased');%自相关函数subplot(3,2,2),plot(cory);title('随机信号自相关函数')covv=cov(y);subplot(3,2,5),plot(t,covv,'.');title('随机信号协方差')（2）：t=[0:0.0005:0.045];X1=sin(2*pi*25*t);%正弦subplot(3,4,1);plot(t,X1);gridtitle('正弦函数序列');X2=randn(1,length(t)); %产生均值为0，方差σ^2=1，标准差σ=1的正态分布的随机数或矩阵的函数高斯随机信号%X2=normrnd(2,0.04); %高斯随机序列均值,标准差subplot(3,4,2);plot(t,X2);title('高斯噪声序列');X=X1+X2; %混合随机信号X(t)subplot(3,4,3);plot(t,X);gridtitle('混合随机信号');meany1=mean(X1); %原信号的均值subplot(3,4,6),plot(t,meany1);title('原信号均值');vary1=var(X1); %原信号的方差subplot(3,4,7),plot(t,vary1);title('原信号方差');cory1=xcorr(X1,'unbiased'); %原信号的自相关函数subplot(3,4,8),plot(cory1);title('原信号自相关函数');meany=mean(X); %混合信号的均值subplot(3,4,10),plot(t,meany);title('混合信号均值');vary=var(X); %混合信号的方差subplot(3,4,11),plot(t,vary);title('混合信号方差')cory=xcorr(X,'unbiased'); %混合信号的自相关函数subplot(3,4,12),plot(cory);title('混合信号自相关函数')covy=cov(X1,X); %协方差subplot(3,4,4),plot(covy);title('协方差');[f1,xi]=ksdensity(X1); %原信号的概率密度subplot(3,4,5);plot(xi,f1);title('原信号的概率密度分布)');[f2,xi]=ksdensity(X); %混合信号的概率密度subplot(3,4,9);plot(xi,f2);title('混合信号概率密度分布');（3）：clcclear allclose allA = imread('dadian.jpg'); % 读入图像V=0.01;Noisy=imnoise(A,'gaussian',0,V);subplot(1,2,1),imshow(A),title('原图像');subplot(1,2,2),imshow(Noisy),title('加噪后图像'); （4）：clcclear allclose allt=0:320;A = wavread('alert.wav'); % 读入音频x = double(A);y=awgn(x,2,0.04);%x1 = double(z);%y=x+x1;subplot(2,3,1),plot(y);title('随机信号序列')meany=mean(y);subplot(2,3,2),plot(t,meany,'.');title('随机信号均值')vary=var(y); %方差subplot(2,3,3),plot(t,vary,'.');title('随机信号方差')cory=xcorr(y,'unbiased');%自相关函数subplot(2,3,4),plot(cory);title('随机信号自相关函数')fy=fft(y);ym=abs(fy);subplot(2,3,5),plot(ym);title('随机信号频谱图')fz=fft(cory);zm=abs(fz);subplot(2,3,6),plot(zm);title('随机信号功率谱密度图')5. 实验总结（手写）可给出实验过程中遇到的问题、解决方法、自己的收获、可否有改进办法等。

随机信号分析实验报告实验一：平稳随机过程的数字特征实验二：平稳随机过程的谱分析实验三：随机信号通过线性系统的分析实验四：平稳时间序列模型预测班级：姓名：学号：一、实验目的1、加深理解平稳随机过程数字特征的概念2、掌握平稳随机序列期望、自相关序列的求解3、分析平稳随机过程数字特征的特点二、实验原理平稳随机过程数字特征求解的相关原理三、实验过程function y = experiment number = 49; %学号49 I = 8; %幅值为8 u = 1/number;Ex = I*0.5 + (-I)*0.5; N = 64; C0 = 1; %计数 p(1) = exp(-u);for m = 2:N k = 1:m/2;p(m) = exp(-u*m) + sum((u*m).^(2*k)./factorial(2*k)*exp(-u*m));2222()[()()]{()()}{()()}X R m E X n X n m I P X n X n m I I P X n X n m I =+=+=-+=-E[X(n)]= I P{X(n)=+I}+(-I)P{X(n)=-I}=0⨯⨯0m >当时，/222(){()()}(2)!m k mk m P X n X n m I e P k λλ⎢⎥⎣⎦-=+===∑222()(1)(21)X R m I P I P I P =--=-2()()X X XC m R m m =-me I m n X n X E m R λ22)]()([)(-=+=end;pp = [fliplr(p) C0 p];Rx = (2*pp - 1)*I^2;m = -N:N;Kx = Rx - Ex*Ex;rx = Kx/25;subplot(211), plot(m,Rx); axis([-N N 0 I*I]); title('自相关序列');subplot(212), plot(m,rx); axis([-N N 0 1]); title('自相关序数');四、实验结果及分析自相关序列的特点分析：m>0时Rx(m)随着m的增大而减小，m<0时Rx(m)随着m的增大而增大。

实验一 随机噪声的产生与性能测试一、实验内容1．产生满足均匀分布、高斯分布、指数分布、瑞利分布的随机数,长度为N=1024，并计算这些数的均值、方差、自相关函数、概率密度函数、概率分布函数、功率谱密度，画出时域、频域特性曲线; 2．编程分别确定当五个均匀分布过程和5个指数分布分别叠加时,结果是否是高斯分布; 3．采用幅度为2, 频率为25Hz 的正弦信号为原信号,在其中加入均值为2 ， 方差为0.04 的高斯噪声得到混合随机信号()X t ，编程求 0()()tY t X d ττ=⎰的均值、相关函数、协方差函数和方差，并与计算结果进行比较分析。

二、实验步骤 1.程序N=1024； fs=1000； n=0:N —1;signal=chi2rnd （2，1，N); ％rand(1,N)均匀分布 ,randn(1,N ）高斯分布，exprnd(2,1，N ）指数分布,raylrnd （2，1,N)瑞利分布，chi2rnd(2，1，N ）卡方分布 signal_mean=mean(signal ）； signal_var=var （signal ）；signal_corr=xcorr(signal,signal ，'unbiased ’)； signal_density=unifpdf(signal ，0，1); signal_power=fft(signal_corr); ％[s,w]=periodogram （signal); [k1,n1］=ksdensity(signal)；[k2,n2］=ksdensity （signal,’function ’，'cdf ’）; figure ；hist(signal)；title （’频数直方图’）; figure ；plot （signal)；title(’均匀分布随机信号曲线’）; f=n ＊fs/N ； ％频率序列 figure;plot(abs （signal_power)）; title('功率幅频’); figure;plot(angle （signal_power)）； title （'功率相频'); figure;plot （1:2047,signal_corr)； title （'自相关函数’）; figure;plot(n1，k1）；title('概率密度’）；figure；plot(n2,k2);title（'分布函数’)；结果（1）均匀分布(2）高斯分布（3）指数分布（4)瑞利分布（5）卡方分布2.程序N=1024；signal_1=rand(1,N);signal_2=rand(1，N）；signal_3=rand(1,N);signal_4=rand（1，N）;signal_5=rand(1,N)；signal=signal_1+signal_2+signal_3+signal_4+signal_5; [k1,n1］=ksdensity(signal）；figure(1）subplot(1，2，1）;hist(signal);title（'叠加均匀分布随机数直方图');subplot(1,2，2);plot（n1,k1）；title(’叠加均匀分布的概率密度'）；结果指数分布叠加均匀分布叠加结果：五个均匀分布过程和五个指数分布分别叠加时，结果是高斯分布。

随机信号分析实验报告——基于MATLAB语言姓名：_班级：_学号：专业：目录实验一随机序列的产生及数字特征估计 (2)实验目的 (2)实验原理 (2)实验内容及实验结果 (3)实验小结 (6)实验二随机过程的模拟与数字特征 (7)实验目的 (7)实验原理 (7)实验内容及实验结果 (8)实验小结 (11)实验三随机过程通过线性系统的分析 (12)实验目的 (12)实验原理 (12)实验内容及实验结果 (13)实验小结 (17)实验四窄带随机过程的产生及其性能测试 (18)实验目的 (18)实验原理 (18)实验内容及实验结果 (18)实验小结 (23)实验总结 (23)实验一随机序列的产生及数字特征估计实验目的1.学习和掌握随机数的产生方法。

2.实现随机序列的数字特征估计。

实验原理1.随机数的产生随机数指的是各种不同分布随机变量的抽样序列（样本值序列）。

进行随机信号仿真分析时，需要模拟产生各种分布的随机数。

在计算机仿真时，通常利用数学方法产生随机数，这种随机数称为伪随机数。

伪随机数是按照一定的计算公式产生的，这个公式称为随机数发生器。

伪随机数本质上不是随机的，而且存在周期性，但是如果计算公式选择适当，所产生的数据看似随机的，与真正的随机数具有相近的统计特性，可以作为随机数使用。

(0,1)均匀分布随机数是最最基本、最简单的随机数。

(0,1)均匀分布指的是在[0,1]区间上的均匀分布， U(0,1)。

即实际应用中有许多现成的随机数发生器可以用于产生(0,1)均匀分布随机数，通常采用的方法为线性同余法，公式如下：，序列为产生的(0,1)均匀分布随机数。

定理1.1若随机变量X 具有连续分布函数，而R 为(0,1)均匀分布随机变量，则有2.MATLAB中产生随机序列的函数(1)(0,1)均匀分布的随机序列函数：rand用法：x = rand(m,n)功能：产生m×n 的均匀分布随机数矩阵。

(2)正态分布的随机序列函数：randn用法：x = randn(m,n)功能：产生m×n 的标准正态分布随机数矩阵。

一、实验名称微弱信号的检测提取及分析方法二、实验目的1．了解随机信号分析理论如何在实践中应用2．了解随机信号自身的特性，包括均值、方差、相关函数、频谱及功率谱密度等3．掌握随机信号的检测及分析方法三、实验原理1．随机信号的分析方法在信号与系统中，我们把信号分为确知信号和随机信号。

其中随机信号无确定的变化规律，需要用统计特新进行分析。

这里我们引入随机过程的概念，所谓随机过程就是随机变量的集合，每个随机变量都是随机过程的一个取样序列。

随机过程的统计特性一般采用随机过程的分布函数和概率密度来描述，他们能够对随机过程作完整的描述。

但由于在实践中难以求得，在工程技术中，一般采用描述随机过程的主要平均统计特性的几个函数，包括均值、方差、相关函数、频谱及功率谱密度等来描述它们。

本实验中算法都是一种估算法，条件是N要足够大。

2．微弱随机信号的检测及提取方法因为噪声总会影响信号检测的结果，所以信号检测是信号处理的重要内容之一，低信噪比下的信号检测是目前检测领域的热点，而强噪声背景下的微弱信号提取又是信号检测的难点。

噪声主要来自于检测系统本身的电子电路和系统外空间高频电磁场干扰等，通常从以下两种不同途径来解决①降低系统的噪声，使被测信号功率大于噪声功率。

②采用相关接受技术，可以保证在信号功率小于噪声功率的情况下，人能检测出信号。

对微弱信号的检测与提取有很多方法，常用的方法有：自相关检测法、多重自相法、双谱估计理论及算法、时域方法、小波算法等。

对微弱信号检测与提取有很多方法，本实验采用多重自相关法。

多重自相关法是在传统自相关检测法的基础上，对信号的自相关函数再多次做自相关。

即令：式中，是和的叠加；是和的叠加。

对比两式，尽管两者信号的幅度和相位不同，但频率却没有变化。

信号经过相关运算后增加了信噪比，但其改变程度是有限的，因而限制了检测微弱信号的能力。

多重相关法将当作x（t），重复自相关函数检测方法步骤，自相关的次数越多，信噪比提高的越多，因此可检测出强噪声中的微弱信号。

《随机信号分析》试验报告班级班学号姓名实验一1、熟悉并练习使用下列Matlab 的函数，给出各个函数的功能说明和内部参数的意义，并给出至少一个使用例子和运行结果：1）randn()产生随机数数组或矩阵，其元素服从均值为0，方差为1的正态分布（1）Y = randn 产生一个伪随机数（2）Y = randn(n) 产生n×n的矩阵，其元素服从均值为0，方差为1的正态分布（3）Y = randn(m,n) 产生m×n的矩阵，其元素服从均值为0，方差为1的正态分布（4）Y= randn([m n]) 产生m×n的矩阵，其元素服从均值为0，方差为1的正态分布选择（2）作为例子，运行结果如下：>> Y = randn(3)Y =1.3005 0.0342 0.97920.2691 0.9913 -0.8863-0.1551 -1.3618 -0.35622）rand()(1)Y = rand(n) 生成n×n 随机矩阵，其元素在（0，1）内(2)Y = rand(m,n) 生成m×n 随机矩阵(3)Y = rand([m n]) 生成m×n 随机矩阵(4)Y = rand(m,n,p,…) 生成m×n×p×…随机矩阵或数组(5)Y = rand([m n p…]) 生成m×n×p×…随机矩阵或数组(6)Y = rand(size(A)) 生成与矩阵A 相同大小的随机矩阵选择（3）作为例子，运行结果如下：>> Y = rand([3 4])Y =0.0579 0.0099 0.1987 0.19880.3529 0.1389 0.6038 0.01530.8132 0.2028 0.2722 0.74683）normrnd()产生服从正态分布的随机数（1）R = normrnd(mu,sigma) 产生服从均值为mu，标准差为sigma的随机数，mu和sigma可以为向量、矩阵、或多维数组。

随机信号分析实验报告实验一：平稳随机过程的数字特征实验二：平稳随机过程的谱分析实验三：随机信号通过线性系统的分析实验四：平稳时间序列模型预测班级：姓名：学号：一、实验目的1、加深理解平稳随机过程数字特征的概念2、掌握平稳随机序列期望、自相关序列的求解3、分析平稳随机过程数字特征的特点二、实验原理平稳随机过程数字特征求解的相关原理三、实验过程function y = experimentnumber = 49; %学号49I = 8; %幅值为8u = 1/number;Ex = I*0.5 + (-I)*0.5;N = 64;C0 = 1; %计数p(1) = exp(-u);for m = 2:Nk = 1:m/2;p(m) = exp(-u*m) + sum((u*m).^(2*k)./factorial(2*k)*exp(-u*m));2222()[()()]{()()}{()()}X R m E X n X n m I P X n X n m I I P X n X n m I =+=+=-+=-E[X(n)]= I P{X(n)=+I}+(-I)P{X(n)=-I}=0⨯⨯0m >当时，/2220(){()()}(2)!m k m k m P X n X n m I e P k λλ⎢⎥⎣⎦-=+===∑222()(1)(21)X R m I P I P I P =--=-2()()X X X C m R m m =-me I m n X n X E m R λ22)]()([)(-=+=end;pp = [fliplr(p) C0 p];Rx = (2*pp - 1)*I^2;m = -N:N;Kx = Rx - Ex*Ex;rx = Kx/25;subplot(211), plot(m,Rx); axis([-N N 0 I*I]); title('自相关序列');subplot(212), plot(m,rx); axis([-N N 0 1]); title('自相关序数');四、实验结果及分析自相关序列的特点分析：m>0时Rx(m)随着m的增大而减小，m<0时Rx(m)随着m的增大而增大。

语音信号处理与分析专业：通信工程班级： 081班姓名：祝健博学号： 2008026130 指导教师：许爽一、实验类型综合研究性实验二、实验目的1．掌握采样定理及FFT谱分析的基本原理及其利用Matlab的实现方法；2. 掌握数字滤波器的设计原理和方法；3. 学习用MATLAB编程实现语音数字滤波系统。

三、实验要求1. 利用Windows下的录音机设备采集语音信号；2. 对语音信号进行采样并混进加性噪声，作频谱分析；3. 通过频谱分析选择合适的滤波器性能指标，设计合适的数字滤波器，并对含噪音的语音信号进行数字滤波；4. 设计处理系统的用户界面（GUI），在所设计的系统界面上可以选择滤波器的参数，显示滤波器的频率响应，选择信号等。

四、数字滤波器的设计原理数字滤波器可以理解为是一个计算程序或算法，将代表输入信号的数字时间序列转化为代表输出信号的数字时间序列，并在转化过程中，使信号按预定的形式变化。

数字滤波器有多种分类，根据数字滤波器冲激响应的时域特征，可将数字滤波器分为两种，即无限长冲激响应(IIR)滤波器和有限长冲激响应(FIR)滤波器。

IIR数字滤波器具有无限宽的冲激响应，与模拟滤波器相匹配，所以IIR 滤波器的设计可以采取在模拟滤波器设计的基础上进一步变换的方法。

其设计方法主要有经典设计法、直接设计法和最大平滑滤波器设计法。

FIR数字滤波器的单位脉冲响应是有限长序列。

它的设计问题实质上是确定能满足所要求的转移序列或脉冲响应的常数问题，设计方法主要有窗函数法、频率采样法和等波纹最佳逼近法等。

在对滤波器实际设计时，整个过程的运算量是很大的。

设计阶数较高的IIR滤波器时，计算量更大，设计过程中改变参数或滤波器类型时都要重新计算。

设计完成后对已设计的滤波器的频率响应要进行校核。

要得到幅频、相频响应特性，运算量也是很大的。

平时所要设计的数字滤波器，阶数和类型并不一定是完全给定的，很多时候要根据设计要求和滤波效果不断地调整，以达到设计的最优化。

随机信号分析实验报告目录随机信号分析 (1)实验报告 (1)理想白噪声和带限白噪声的产生与测试 (2)一、摘要 (2)二、实验的背景与目的 (2)背景： (2)实验目的: (2)三、实验原理 (3)四、实验的设计与结果 (4)实验设计: (4)实验结果: (5)五、实验结论 (12)六、参考文献 (13)七、附件 (13)1理想白噪声和带限白噪声的产生与测试一、摘要本文通过利用MATLAB软件仿真来对理想白噪声和带限白噪声进行研究。

理想白噪声通过低通滤波器和带通滤波器分别得到低通带限白噪声和帯通带限白噪声。

在仿真的过程中我们利用MATLAB工具箱中自带的一些函数来对理想白噪声和带限白噪声的均值、均方值、方差、功率谱密度、自相关函数、频谱以及概率密度进行研究，对对它们进行比较分析并讨论其物理意义。

关键词：理想白噪声带限白噪声均值均方值方差功率谱密度自相关函数、频谱以及概率密度二、实验的背景与目的背景：在词典中噪声有两种定义：定义1：干扰人们休息、学习和工作的声音，引起人的心理和生理变化。

定义2：不同频率、不同强度无规则地组合在一起的声音。

如电噪声、机械噪声，可引伸为任何不希望有的干扰。

第一种定义是人们在日常生活中可以感知的，从感性上很容易理解。

而第二种定义则相对抽象一些，大部分应用于机械工程当中。

在这一学期的好几门课程中我们都从不同的方面接触到噪声，如何的利用噪声，把噪声的危害减到最小是一个很热门的话题。

为了加深对噪声的认识与了解，为后面的学习与工作做准备，我们对噪声进行了一些研究与测试。

实验目的:了解理想白噪声和带限白噪声的基本概念并能够区分它们，掌握用MATLAB 或c/c++软件仿真和分析理想白噪声和带限白噪声的方法，掌握理想白噪声和带限白噪声的性质。

三、实验原理所谓白噪声是指它的概率统计特性服从某种分布而它的功率谱密度又是均匀的。

确切的说，白噪声只是一种理想化的模型，因为实际的噪声功率谱密度不可能具有无限宽的带宽，否则它的平均功率将是无限大，是物理上不可实现的。

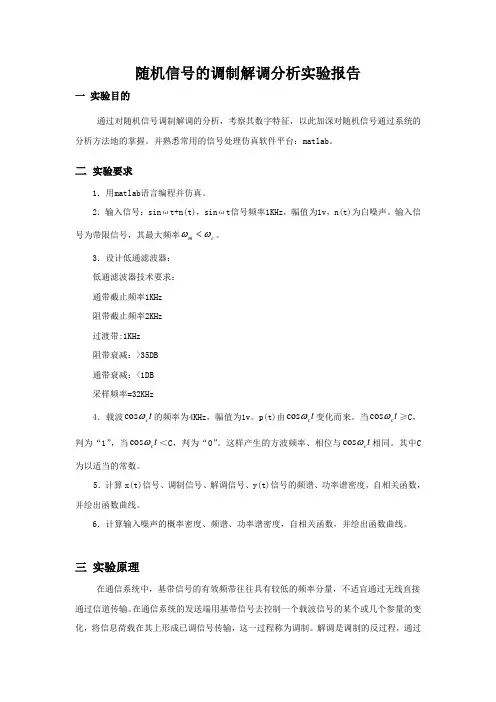

随机信号的调制解调分析实验报告一 实验目的通过对随机信号调制解调的分析，考察其数字特征，以此加深对随机信号通过系统的分析方法地的掌握。

并熟悉常用的信号处理仿真软件平台：matlab 。

二 实验要求1．用matlab 语言编程并仿真。

2．输入信号：sin ωt+n(t)，sin ωt 信号频率1KHz ，幅值为1v ，n(t)为白噪声。

输入信号为带限信号，其最大频率c m ωω<。

3．设计低通滤波器： 低通滤波器技术要求： 通带截止频率1KHz 阻带截止频率2KHz 过渡带:1KHz 阻带衰减：>35DB 通带衰减：<1DB 采样频率=32KHz4．载波t c ωcos 的频率为4KHz ，幅值为1v 。

p(t)由t c ωcos 变化而来。

当t c ωcos ≥C ，判为“1”，当t c ωcos ＜C ，判为“0”。

这样产生的方波频率、相位与t c ωcos 相同。

其中C 为以适当的常数。

5．计算x(t)信号、调制信号、解调信号、y(t)信号的频谱、功率谱密度，自相关函数，并绘出函数曲线。

6．计算输入噪声的概率密度、频谱、功率谱密度，自相关函数，并绘出函数曲线。

三 实验原理在通信系统中，基带信号的有效频带往往具有较低的频率分量，不适宜通过无线直接通过信道传输。

在通信系统的发送端用基带信号去控制一个载波信号的某个或几个参量的变化，将信息荷载在其上形成已调信号传输，这一过程称为调制。

解调是调制的反过程，通过具体的方法从已调信号的参量变化中将恢复原始的基带信号。

调制可实现信道的多路复用，提高信道的利用率。

此外，先进的的调制方式还具有较强的抗干扰能力、抗衰落能力，可以提高系统传输可靠性。

调制可分为线性调制和非线性调制两大类。

本实验主要研究双边带幅度调制。

调制解调器的框图如图1所示：××低通滤波器y(t)c(t)p(t)已调制信号 解调输出信号x(t)图1 调制解调器的框图其中输入信号为()x t ，调制器为正弦幅度调制，正弦载波信号为()c t ，而解调器载波()p t 是与调制载波()c t 相同基波的方波。
