蒸发结晶工艺及设备蒸发结晶工艺及设备一、引言蒸发结晶是一种常用的分离纯化技术，广泛应用于化工、制药、食品等行业。

本文将详细介绍蒸发结晶的工艺流程以及相关设备。

二、蒸发结晶工艺流程1. 原料准备在进行蒸发结晶之前，需要准备好相应的原料。

原料可以是溶液、悬浮液或浸出液等。

2. 进料与预热将原料通过进料系统加入到蒸发器中，并在进料系统中进行预热。

预热可以提高进入蒸发器的温度，促进溶质的溶解度。

3. 蒸发器蒸发器是进行蒸发过程的核心设备。

有多种类型的蒸发器可供选择，如单效、多效、闪蒸等。

根据具体情况选择适合的蒸发器。

4. 转移热量在蒸发过程中，需要通过传热介质将热量转移到原料中。

常用的传热介质有水、汽等。

传热介质与原料之间通过换热器进行热量交换。

5. 浓缩与结晶在蒸发过程中，水分逐渐蒸发，原料逐渐浓缩。

当溶质浓度达到一定程度时，开始出现结晶现象。

结晶可以通过控制温度、压力和溶质浓度来实现。

6. 结晶分离结晶后的固体颗粒需要与溶液分离。

常用的分离方式有离心、过滤、沉淀等。

选择合适的分离方式可以提高产品纯度和产量。

7. 溶剂回收在蒸发结晶过程中，溶剂会随着水分一起蒸发。

为了节约资源和降低成本，可以通过回收溶剂来减少损耗。

8. 产品收集与干燥结晶后的产物需要进行收集和干燥。

收集可以通过输送带、斗式提升机等设备实现，干燥可以通过空气流动、真空等方式进行。

三、蒸发结晶设备1. 蒸发器蒸发器是实现蒸发过程的核心设备。

常见的蒸发器有单效蒸发器和多效蒸发器。

单效蒸发器适用于低浓度溶液，多效蒸发器适用于高浓度溶液。

2. 换热器换热器用于传递热量，将热量从传热介质转移到原料中。

常见的换热器有管壳式换热器、板式换热器等。

3. 结晶器结晶器用于实现结晶过程。

常见的结晶器有搅拌结晶器、静态结晶器等。

搅拌结晶器通过搅拌来促进结晶，静态结晶器则通过控制温度和压力来实现。

4. 分离设备分离设备用于将固体颗粒与溶液分离。

常见的分离设备有离心机、过滤机等。

三效蒸发器工艺流程图
三效蒸发器是一种用于浓缩溶液的设备，其工艺流程图如下所示：
首先，原始溶液从进料口进入蒸发器，经过预热器预热后，进
入第一效蒸发器。

在第一效蒸发器中，溶液受热蒸发，产生蒸汽，
而未蒸发的溶液则成为下一级蒸发器的进料。

接着，蒸汽通过蒸汽分离器分离出来，成为蒸汽产物。

而在蒸
汽分离器中，溶液则继续蒸发，直至浓缩到一定程度。

浓缩后的残
液从下部排出，成为下一级蒸发器的进料。

最后，蒸汽产物通过冷凝器冷凝成液体，而液体则被收集起来，成为浓缩后的产物。

而残液则通过残液排出口排出系统。

三效蒸发器工艺流程图清晰展示了溶液在蒸发器中的浓缩过程，通过多级蒸发，能够充分利用热能，提高浓缩效率。

同时，蒸汽产
物的回收也能够减少能源消耗，降低生产成本。

三效蒸发器工艺流程图的设计考虑了热能的传递和利用，使得
溶液能够在设备内充分蒸发浓缩，达到预期的浓缩效果。

同时，蒸汽产物的回收利用也是工艺流程图的重要设计要素，能够提高能源利用效率，减少能源浪费。

总的来说，三效蒸发器工艺流程图清晰地展示了溶液在设备内的蒸发浓缩过程，通过多级蒸发和蒸汽产物的回收利用，能够提高浓缩效率，降低生产成本，是一种高效节能的浓缩设备。

三效蒸发工艺流程原理引言：三效蒸发是一种高效的物质分离工艺，广泛应用于化工、制药、食品等行业。

本文将介绍三效蒸发工艺流程的原理，并探讨其应用和优势。

一、蒸发的基本原理蒸发是利用物质在加热作用下，从液态转变为气态的过程。

蒸发是一种常见的物质分离方法，它通过加热使液体内部的分子获得足够的能量，克服表面张力，从而脱离液体转变成蒸汽。

二、三效蒸发工艺流程概述三效蒸发工艺是在传统蒸发工艺基础上的改进和优化。

它通过多级蒸发器的串联，使得蒸发效率大大提高，能够在较低的能耗下实现高浓缩效果。

三效蒸发工艺流程主要包括预热、蒸发和冷凝三个过程。

1. 预热过程将要处理的物料送入预热器中，利用余热或外部加热源将物料加热至一定温度。

预热的目的是提高物料的温度，为后续的蒸发过程提供热量。

2. 蒸发过程经过预热后的物料进入第一效蒸发器，蒸发器内部有加热管，通过加热管将热量传递给物料，使其蒸发。

蒸发的物料蒸汽经过分离器与液体分离，液体部分回流至蒸发器，蒸汽部分则进入下一效蒸发器。

三效蒸发工艺中，蒸汽由高温的第一效蒸发器蒸发产生，进入第二效蒸发器。

在第二效蒸发器中，蒸汽与待处理物料接触，使其再次蒸发。

同样，蒸汽部分进入下一效蒸发器，液体部分回流至蒸发器。

经过多级蒸发后，蒸汽进入最后一个效蒸发器，与待处理物料接触，使其蒸发浓缩。

浓缩后的蒸汽经过冷凝器冷却，变为液体，同时释放出的热量被回收利用。

3. 冷凝过程通过冷凝器将蒸发后的蒸汽冷却成液体。

冷凝器中的冷却介质（如水）与蒸汽进行热交换，将蒸汽中的热量传递给冷却介质，使蒸汽冷凝成液体。

冷凝后的液体可直接回收利用或进一步处理。

三、三效蒸发工艺流程的应用和优势三效蒸发工艺具有以下几个优点：1. 高效节能：通过多级蒸发和热量回收利用，能够在较低的能耗下实现高浓缩效果，大大提高能源利用率。

2. 减少污染：三效蒸发工艺能够有效去除物料中的溶剂、水分等杂质，减少对环境的污染。

3. 提高产品质量：三效蒸发工艺能够精确控制物料的浓度，提高产品质量和降低生产成本。

三效蒸发流程
三效蒸发是一种高效的蒸发技术，通过多级蒸发器的组合，可以实现能源的最大化利用和物料的充分浓缩。

三效蒸发流程通常包括预热、蒸发和结晶三个阶段，下面将对三效蒸发流程进行详细介绍。

首先是预热阶段，原料进入预热器，在加热的同时，通过热交换器与已经蒸发的浓缩液进行热量交换，从而提高进料的温度，减少蒸发器的蒸汽消耗。

预热后的物料进入第一效蒸发器，进行初步蒸发。

接下来是蒸发阶段，物料在第一效蒸发器中受热蒸发，产生的蒸汽经过分离器分离出液态浓缩液，而未蒸发的物料则进入第二效蒸发器进行二次蒸发。

第二效蒸发器中的物料再次受热蒸发，产生的蒸汽经过分离器分离出液态浓缩液，未蒸发的物料进入第三效蒸发器进行三次蒸发。

第三效蒸发器中的物料再次受热蒸发，产生的蒸汽经过分离器分离出液态浓缩液。

最后是结晶阶段，液态浓缩液经过冷却结晶器进行冷却结晶，形成固体结晶产品，同时产生的残余溶液则可以通过回收利用的方
式，减少废液排放，实现资源的最大化利用。

三效蒸发流程通过多级蒸发器的组合，能够实现能源的最大化利用和物料的充分浓缩，具有蒸汽消耗低、产能高、操作稳定等优点，广泛应用于化工、制药、食品等行业。

同时，在实际应用中，还可以根据不同的物料特性和生产要求，对三效蒸发流程进行调整和优化，以实现更好的蒸发效果和经济效益。

总的来说，三效蒸发流程是一种高效节能的蒸发技术，通过预热、蒸发和结晶三个阶段的组合，实现了能源的最大化利用和物料的充分浓缩，具有广泛的应用前景和市场需求。

希望本文的介绍对三效蒸发流程有所帮助，谢谢阅读！。

常减压蒸馏工艺流程常减压蒸馏是一种用于分离液体混合物的工艺，通过利用不同组分的沸点差异，在减压条件下进行蒸馏，以实现组分的分离和纯化。

本文将详细描述常减压蒸馏的工艺流程，包括原料处理、进料、预热、蒸发、冷凝和收集等步骤。

1. 原料处理在常减压蒸馏之前，需要对原料进行处理。

原料可以是液体混合物，也可以是固体-液体混合物。

对于固体-液体混合物，需要先将固体溶解于适当的溶剂中形成溶液。

2. 进料将经过处理的原料进入蒸馏设备中。

进料方式可以是连续进料或者间歇进料，具体取决于生产需求和设备性能。

3. 预热在进入主蒸发器之前，需要对原料进行预热。

预热有助于提高蒸发效率和节约能源。

预热通常通过换热器实现，将出口液体与进口原料进行热交换。

4. 蒸发蒸发是常减压蒸馏的核心步骤。

在主蒸发器中，通过加热使液体混合物沸腾，产生蒸汽。

蒸汽中含有不同组分的气体，利用其沸点差异进行分离。

常减压蒸馏通常在低于大气压的条件下进行，以降低混合物中易挥发组分的沸点。

通过减压可以降低沸点，从而实现对易挥发组分的分离。

5. 冷凝在蒸发过程中，产生的蒸汽需要被冷凝成液体。

冷凝器是将蒸汽冷却成液体的关键设备。

冷凝器通常采用管壳式或者板式换热器，通过外界冷却介质（如水）将蒸汽冷却至其饱和温度以下，使其转化为液体。

6. 收集经过冷凝后，产生的液体会经过收集系统进行收集。

根据需要，可以设置多个收集容器以分别收集不同组分的液体。

7. 精馏在常减压蒸馏过程中，通常需要进行多级精馏以获得更高纯度的产品。

多级精馏通过连续的蒸发和冷凝过程，进一步分离液体混合物中的组分。

多级精馏中，可以设置多个塔板或者填料层来增加接触面积，并利用液体和蒸汽之间的传质传热过程进行分离。

8. 废料处理在常减压蒸馏过程中，会产生一些废料。

这些废料可能包含有毒、有害或者不需要的组分。

为了环境保护和资源利用，废料需要经过相应的处理和处置。

废料处理可以包括中和、沉淀、过滤、焚烧等步骤，以确保废料的安全处理和环境友好。

三效蒸发器工作流程1.进料预热：首先，将需要处理的溶液通过进料泵送入三效蒸发器中。

溶液经过热交换器预热，利用废热或外部蒸汽加热到一定温度，这主要是为了减少能源消耗和提高蒸发效率。

2.三重效蒸发：经过预热的溶液首先进入第一效蒸发器，蒸发器内部的加热管通过蒸汽加热，使溶液中的溶质和溶剂分离。

蒸发过程中，溶液中的水分子蒸发成蒸汽，而溶质则留在溶液中。

蒸汽通过管道进入蒸汽液分离器，经过冷凝器冷凝成液体，并在收集器中收集起来。

而残余的溶液则进入第二效蒸发器。

第二效蒸发器中，同样使用蒸汽对溶液进行加热，使水分子再次蒸发并与第一效蒸发器的蒸汽混合。

不同的是，第二效蒸发器中的蒸汽液分离器不但能够分离水和溶质，还能分离出一部分的蒸汽。

这些蒸汽被重新回收利用，减少了能源的消耗。

经过第二效蒸发器的处理后，溶液中的水分子大大减少，继续进入第三效蒸发器。

第三效蒸发器的加热面积较小，通常使用真空方式加热，使残余的溶液中的水分子蒸发。

蒸发后的水分子经过冷凝器冷凝成液体，而溶质则作为浓缩物从溶液中析出。

3.浓缩物处理：经过三效蒸发器处理后，溶液中的水分子已经大大减少，浓缩物的浓度也相应增加。

这时，浓缩物通过管道被送入浓缩物处理设备中进行进一步处理或回收利用。

常见的处理方式有结晶、干燥、抽滤等。

4.能量循环：在整个三效蒸发器工作过程中，能源的耗费是一个重要因素。

为了提高能源利用率，三效蒸发器通常采用能量循环的方式。

即使用蒸汽对溶液进行加热，产生蒸汽后通过冷凝器冷凝成液体，并重新回收利用。

这样一来，可以节约能源，减少环境负荷。

综上所述，三效蒸发器是一种高效的蒸发设备，通过多重效蒸发和能量循环的方式，对溶液进行分离和浓缩，实现水的回收和溶液的处理。

其工作流程包括进料预热、三重效蒸发、浓缩物处理和能量循环。

通过合理的操作和优化设计，可以达到更高的蒸发效率和能源利用效率。

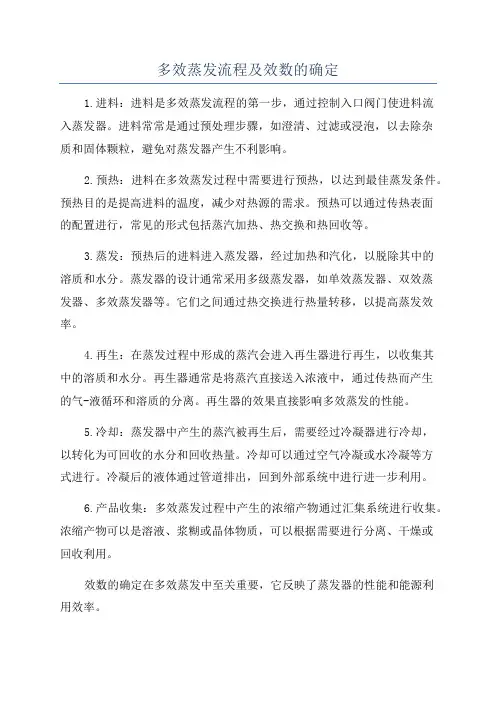

多效蒸发流程及效数的确定1.进料：进料是多效蒸发流程的第一步，通过控制入口阀门使进料流入蒸发器。

进料常常是通过预处理步骤，如澄清、过滤或浸泡，以去除杂质和固体颗粒，避免对蒸发器产生不利影响。

2.预热：进料在多效蒸发过程中需要进行预热，以达到最佳蒸发条件。

预热目的是提高进料的温度，减少对热源的需求。

预热可以通过传热表面的配置进行，常见的形式包括蒸汽加热、热交换和热回收等。

3.蒸发：预热后的进料进入蒸发器，经过加热和汽化，以脱除其中的溶质和水分。

蒸发器的设计通常采用多级蒸发器，如单效蒸发器、双效蒸发器、多效蒸发器等。

它们之间通过热交换进行热量转移，以提高蒸发效率。

4.再生：在蒸发过程中形成的蒸汽会进入再生器进行再生，以收集其中的溶质和水分。

再生器通常是将蒸汽直接送入浓液中，通过传热而产生的气-液循环和溶质的分离。

再生器的效果直接影响多效蒸发的性能。

5.冷却：蒸发器中产生的蒸汽被再生后，需要经过冷凝器进行冷却，以转化为可回收的水分和回收热量。

冷却可以通过空气冷凝或水冷凝等方式进行。

冷凝后的液体通过管道排出，回到外部系统中进行进一步利用。

6.产品收集：多效蒸发过程中产生的浓缩产物通过汇集系统进行收集。

浓缩产物可以是溶液、浆糊或晶体物质，可以根据需要进行分离、干燥或回收利用。

效数的确定在多效蒸发中至关重要，它反映了蒸发器的性能和能源利用效率。

效数是通过多效蒸发器的设计参数和实际运行情况来确定的。

常用的效数包括汽-液分布效数、传热效数和蒸发效数等。

1.汽-液分布效数：汽-液分布效数是描述蒸发器内不同气液相间传质和传热的均匀程度的指标。

通过设计合理的流路结构和控制流体分布，可以提高汽-液分布效数，减少气液相间的传质阻力和传热阻力。

2.传热效数：传热效数是描述多效蒸发器内传热能力的指标。

传热效数的高低决定了蒸发器的传热速率和传热量。

提高传热效数可采取增加传热表面积、增加传热介质流速、改变传热介质的物理状态和调节传热介质的温度等方式。

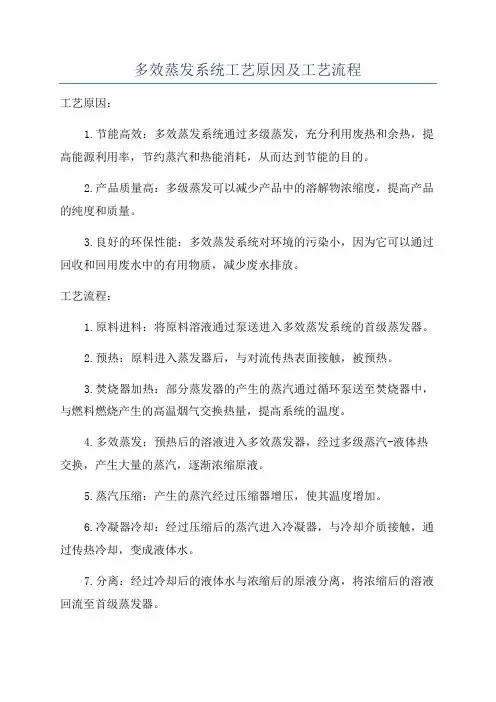

多效蒸发系统工艺原因及工艺流程
工艺原因：
1.节能高效：多效蒸发系统通过多级蒸发，充分利用废热和余热，提高能源利用率，节约蒸汽和热能消耗，从而达到节能的目的。

2.产品质量高：多级蒸发可以减少产品中的溶解物浓缩度，提高产品的纯度和质量。

3.良好的环保性能：多效蒸发系统对环境的污染小，因为它可以通过回收和回用废水中的有用物质，减少废水排放。

工艺流程：
1.原料进料：将原料溶液通过泵送进入多效蒸发系统的首级蒸发器。

2.预热：原料进入蒸发器后，与对流传热表面接触，被预热。

3.焚烧器加热：部分蒸发器的产生的蒸汽通过循环泵送至焚烧器中，与燃料燃烧产生的高温烟气交换热量，提高系统的温度。

4.多效蒸发：预热后的溶液进入多效蒸发器，经过多级蒸汽-液体热交换，产生大量的蒸汽，逐渐浓缩原液。

5.蒸汽压缩：产生的蒸汽经过压缩器增压，使其温度增加。

6.冷凝器冷却：经过压缩后的蒸汽进入冷凝器，与冷却介质接触，通过传热冷却，变成液体水。

7.分离：经过冷却后的液体水与浓缩后的原液分离，将浓缩后的溶液回流至首级蒸发器。

8.产品收集：从冷凝器中收集冷却后的液体水作为产品。

整个多效蒸发系统的工艺流程如上所述。

通过多级蒸发、压缩、冷凝和分离等步骤，实现了原液的浓缩和蒸发，从而达到节能、提高产品质量和环保性能的目的。

该系统具有操作简单、工艺稳定、能耗低等特点，广泛应用于工业领域。

三效蒸发器工艺流程首先，进料阶段是将需要浓缩的溶液通过泵送至三效蒸发器内，常用的进料位置是在蒸发器的顶部。

在进料阶段，通常还会进行一些预处理操作，例如根据溶液成分调整其酸碱度或进行其他化学反应。

接下来是预热阶段，将进料溶液中的低沸点挥发性组分通过加热蒸发出来。

针对不同的溶液成分，可以选择使用不同的加热方式，包括直接加热和间接加热两种方式。

预热阶段的目的是提高进料溶液的温度，为蒸发和浓缩阶段的进行提供条件。

之后是蒸发阶段，在蒸发器中，经过预热的溶液被注入到第一效蒸发器中。

在蒸发器内部，溶液被加热，使其中的液体成分汽化变成蒸汽。

蒸汽会升到蒸发器的上部，并流向下一级蒸发器，同时，蒸汽还会传热给进料溶液，从而使其得到预热。

接下来是冷凝阶段，蒸汽从上一级蒸发器中流出，进入下一级蒸发器内部。

在下一级蒸发器中，通过冷凝器的作用，将蒸汽冷却到饱和，从而使蒸汽中的液体成分凝结为液体，与冷凝水一并排出。

紧接着是浓缩阶段，在经过冷凝的蒸汽与冷凝水混合后形成凝液，流向浓缩器。

在浓缩器中，通过加热设备对凝液进行再次加热，使其中的液体成分再次汽化，并加速浓缩效果。

然后是回灌阶段，在浓缩器中生成的蒸汽通过冷凝器进行冷却、凝结，形成回灌水，并通过泵送装置返回蒸发器。

回灌水的作用是提高蒸发器的传热效率，同时还能起到部分扬程，加快物料的浓缩速度。

最后是产出阶段，通过蒸发器中的产出口，将蒸发后的纯净溶液和浓缩的物料分别收集起来。

收集到的纯净溶液可以直接用于下一个工艺步骤，而浓缩的物料可以用于后续的加工或使用。

总的来说，三效蒸发器工艺流程包括进料、预热、蒸发、冷凝、浓缩、回灌和产出等多个步骤，在不同的阶段中通过加热和冷却等工艺操作，实现了对溶液中液体成分的分离和浓缩。

蒸发操作规程一、工作任务将离子膜来的32%左右的液碱，经蒸发浓缩为45%、72%的液碱，送往后序工序。

二、工艺流程简述离子膜送来的32%液碱先进热碱罐(V-03)，之后通过泵（P－07）一部份经过冷却器(HE-02)冷却后送入冷碱罐(V-04)，由泵(P-08)打到成品罐区；另一部份经加料泵(P-07)打入EV－01进行蒸发增浓到39%左右，再用Ⅰ效出料泵（P－02）打入预热器(HE-01)预热后送入Ⅱ效内继续蒸发至50%，通过压差进入浓效蒸发器(EV-03)进一步浓缩至72%，或根据需要部份经冷却器(HE-03)冷却后出50%浓度的成品，72%碱由（P-03）送到固碱工序熬制固碱。

来自锅炉房的蒸汽，先进Ⅱ效和浓效蒸发器的加热室与液碱进行热交换，冷却下来的冷凝水经分离器汽液分离后回锅炉房，Ⅱ效分离室产生的二次汽送到Ⅰ效加热室进一步加热蒸发器内的碱，Ⅰ效产生的二次蒸汽先进表面冷凝器冷却，被冷凝的冷凝液进入V-02，不能被冷凝的不凝气体由真空泵抽出排空。

三、工艺流程图(附后)四、工艺控制指标1.液位控制：EV－01 21～45%（二视镜中部）EV－02 22～48%（二视镜中部）EV－03 5～30%（二视镜中部）2.系统真空度≥80KPa3.EV－02出料浓度》45％EV－03出料浓度》68％五、岗位操作规程1.双效逆流的操作1.1开车准备1.1.1与调度联系，检查水、电、汽都已正常；1.1.2检查分析仪器要备齐；1.1.3检查设备、仪表、电器、管道要完好；1.1.4真空泵气液分离器加纯水至40%液位处，润滑油液位在1/2～2/3液位处，盘泵无卡阻现象；1.1.5盘Ⅰ效强制循环泵无卡阻现象，油位正常；1.1.6冷凝水槽加纯水至6～10m3，液位必须高过表面冷凝器液封管的高度，形成液封；1.1.7打开表面冷却器的冷却进、回水阀；确认循环水已供；1.1.8打开HE－02、HE－03的冷却回、进水阀；1.2开车及正常操作1.2.1向Ⅰ效加32%碱至35%液位；1.2.2通过Ⅰ效出料泵向Ⅱ效加32%碱至35%液位；1.2.3打开Ⅰ效强制循环泵机封冷却水，启动Ⅰ效强制循环泵，观察声音、温度、电流应正常；1.2.4将Ⅱ效阻气排水罐的液位气动阀投入自动状态，液位设定在50%；打开HE－01的回、进水阀；1.2.5打开表面冷却器（C－01）的冷却进、回水阀；启动真空泵（P－05），（注意先开机封冷却水）开始正常工作后，打开冷却器冷却进、回水阀；1.2.6；打开生蒸汽总阀，缓慢提高蒸汽压力(0.1MPa～0.6MPa)；1.2.7控制Ⅰ效、Ⅱ效蒸发器的液位在控制指标范围内；系统真空度≥80Kpa；1.2.8根据出料的浓度调整蒸汽阀开度，等进料量平稳后可将蒸汽气动阀投入自动运行；1.2.9待Ⅱ效浓度到》45％后，准备往EV－03进料；1.2.10如果浓效EV－03出现问题不能进料，45%碱可直接打至：a.成品罐区；b.或是进V-01，打至固碱锅；1.3真空泵的操作步骤1.3.1启泵前准备⑴检查冷却水压力、温度是否正常；⑵将气水分离器水位加至液位计的1/2～2/3液位处，泵体内至少加水至1/2液位；⑶盘泵无卡阻现象、检查润滑油已加到规定液位；1.3.2启泵①打开真空泵出口阀、循环水阀；②启动真空泵，待泵抽至极限真空时，打开泵的进口阀；③打开换热器的冷却回、进水阀；④控制好气液分离器的液位；1.3.3停泵①关闭泵的进口阀、供水阀；②关闭供水阀后，泵再继续运转1～2分钟，排出部分泵内水后立即停泵；③将泵内的水排尽，盘泵。

三效蒸发制盐工艺一、引言三效蒸发制盐工艺是一种高效、节能的制盐方法，通过多级蒸发器的循环利用，可以实现盐水的高效蒸发，从而获得高纯度的盐产品。

本文将详细介绍三效蒸发制盐工艺的原理、流程以及优势。

二、原理三效蒸发制盐工艺是利用盐水在不同压力下的沸点差异来实现蒸发分离的。

盐水在三个不同压力下的蒸发器中进行多级蒸发，每个蒸发器产生的蒸汽都被下一个蒸发器利用，从而实现了能量的循环利用，提高了能源利用效率。

三、流程三效蒸发制盐工艺的流程包括以下几个步骤：1. 进料与预热将盐水送入一级蒸发器，通过预热器进行预热，提高进料温度，减少能量损失。

2. 一级蒸发在一级蒸发器中，盐水在真空条件下蒸发，产生蒸汽和浓缩液。

蒸汽被下一个蒸发器利用，浓缩液则继续向下流动。

3. 二级蒸发二级蒸发器是在一级蒸发器的基础上进一步蒸发浓缩的。

高压蒸汽从一级蒸发器进入二级蒸发器，使浓缩液再次蒸发，产生更高浓度的盐水。

4. 三级蒸发三级蒸发器是最后一个蒸发器，也是最高压力的一个。

高浓度的盐水在三级蒸发器中继续蒸发，最终产生盐结晶。

5. 结晶与分离经过三级蒸发后，盐水中的盐分达到饱和状态，盐结晶开始形成。

通过离心机将盐结晶与剩余的盐水分离，得到高纯度的盐产品。

四、优势三效蒸发制盐工艺相比传统的制盐方法具有以下优势：1. 高效节能通过多级蒸发器的循环利用，三效蒸发制盐工艺可以最大限度地减少能量损失，提高能源利用效率，节约能源成本。

2. 高纯度盐产品由于多级蒸发的分离效果更好，三效蒸发制盐工艺可以获得更高纯度的盐产品，满足不同行业对盐品质的需求。

3. 环保节水三效蒸发制盐工艺可以实现盐水的多级循环利用，减少了对自然水资源的消耗，达到了节水环保的效果。

4. 自动化控制三效蒸发制盐工艺可以通过自动控制系统实现对制盐过程的自动化控制，提高了生产效率和产品质量的稳定性。

五、总结三效蒸发制盐工艺是一种高效、节能、环保的制盐方法，通过多级蒸发器的循环利用，可以获得高纯度的盐产品。

蒸发工艺流程简介
1.向原料罐输送原料。

2.打开蒸发系统的所有仪表和显示装置。

3.开启进料管线上流量计前后的阀门，开启调节阀前后的阀门，控制调节阀
的开度，打开E103,E104,E105的循环水进出口阀门。

待原料罐累计一定液位后开启P101经过流量计FIC1101和预热器E101向蒸发器E102送料。

调整进料流量至1t/h，并打开预热器E101的蒸汽进出口阀门，控制进料温度在100度左右。

4.当V102液位达到计量程的30%~50%时，启动P102，将V102内物料打回
E102进行循环，调整FI1102使循环流量控制在1m³/h左右。

打开蒸发器E102的蒸汽进出口阀门对物料进行加热，物料从蒸发器流回V102后立刻闪蒸，闪蒸的水汽通过除沫器的除沫后经过E103冷凝器冷凝后气相放空，液相再经过E104蒸发冷却器2冷却至50度左右，进入V103。

含水的重组分返回V102里继续循环。

调节蒸汽量维持V102内温度100度左右，微正压。

5.打开V102溢流口阀门，当V102里物料过多时会沿着溢流口经过E105蒸
发冷却器2冷却至50度左右，然后进入V103蒸发釜出料罐,待其他用处。

6.蒸发器开始进入正常操作。

蒸发器设计进料量：1t/h，蒸发器循环量1m³/h，
蒸发产出量500kg/h。

进料温度控制100度。

V102温度控制100度左右，微正压。

蒸发器工艺流程图蒸发器是一种常见的工业设备，主要用于将液体中的溶解物浓缩，使其蒸发成蒸汽，并通过冷凝回流形成浓缩液。

下面是一个简单的蒸发器工艺流程图。

1. 原料进料：原料溶液通过进料管道进入蒸发器。

进料流量和浓度可以根据需要进行调节。

2. 预热：进入蒸发器的原料溶液需要在预热器中进行预热。

预热器中的热交换器会利用已经蒸发的蒸汽来预热进料溶液，以提高能量利用率。

3. 分离：预热后的溶液进入蒸发器主体，通过加热，使溶液中的溶解物开始蒸发。

在蒸发器中，通过控制温度和压力，将溶解物蒸发为蒸汽，而大部分水分则保留在液体中。

4. 冷凝：蒸发出的蒸汽通过冷凝器进行冷凝处理。

冷凝器中的冷却水会将蒸汽冷却成液体，形成浓缩液。

这个过程可以利用水循环系统来循环利用冷凝出的热量。

5. 分离液体与浓缩液：冷凝出的浓缩液通过下降管流回蒸发器，与进料溶液相混合。

而未蒸发的液体则通过出料管道排出。

6. 产品收集：蒸发过程中蒸发出的溶解物会被冷凝为浓缩液，浓缩液可以用于下游的生产需求，如作为原料进行再加工。

浓缩液通过收集器进行收集，并排出到收集容器中。

7. 尾气处理：在蒸发过程中产生的尾气会含有一定的污染物和溶解物。

这些气体需要经过处理，如洗涤或进一步冷凝，以去除污染物后再排放到大气中。

8. 清洗与维修：蒸发器在使用一段时间后会积聚一定的污垢，需要进行清洗和维修，以保证蒸发器的正常运行。

以上是一个简单的蒸发器工艺流程图，实际的工艺流程会根据不同的应用场景和设备特点有所不同。

蒸发器是一种非常重要的工业设备，广泛应用于化工、食品、制药等领域，通过蒸发技术可以实现溶解物的浓缩和分离，为生产过程提供了重要的支持。

MVR蒸发器工艺操作规程第一部分原理MVR蒸发器不同于普通单效降膜或多效降膜蒸发器，MVR为单体蒸发器，集多效降膜蒸发器于一身，根据所需产品浓度不同釆取分段式蒸发，即产品在第一次经过效体后不能达到所需遅度时，产品在离开效体后通过效体下部的真空泵将产品通过效体外部管路抽到效体上部再次通过效体，然后通过这种反复通过效体以达到所需浓度。

效体内部为排列的细管，管内部为产品，外部为蒸汽，在产品由上而下的流动过程中山于管内面积增大而是产品呈膜状流动，以增加受热面积，通过真空泵在效体内形成负压，降低产品中水的沸点，从而达到浓缩，产品蒸发温度为60七左右。

产品经效体加热蒸发后产生的冷凝水、部分蒸汽和给效体加热后残余的蒸汽一起通过分离器进行分离，冷凝水由分离器下部流出用于预热进入效体的产品，蒸汽通过风扇增压器进行增压（蒸汽压力越大温度越高），而后经增压的蒸汽通过管路汇合一次蒸汽再次通过效体。

设备启动时需一部分蒸汽进行预热，正常运转后所需蒸汽会大幅度减少，在风扇增压器对二次蒸汽加压的过程中山电能转化为蒸汽的热能，所以设备运转过程中所需蒸汽减少，而所需电量大幅增加。

产品在效体流动的整个过程中温度始终在60七左右，加热蒸汽与产品之间的温度差也保持在5-8°C左右，产品与加热介质之间的温度差越小越有利于保护产品质量、有效防止糊管。

产品的浓缩度在50%左右时仅MVR蒸发器就能完成第二部分工艺流程说明1x物料走向①进料：上游工艺产生的硫酸钠原液送至本系统原料缓冲罐T01中，由进料泵P01打入蒸发系统。

5t/h 25°C 5%的硫酸钠溶液从原料缓冲罐T01出来，由进料泵P01打入板式换热器，硫酸钠溶液在蒸馆J水板换HE01和鲜蒸汽板换HE02内分别与系统产生的3・5t/h 102°C的蒸帼水和200kg/h 120°C的鲜蒸汽进行换热，温度达到92°C后，进入降膜换热器HE03进行蒸发浓缩。
