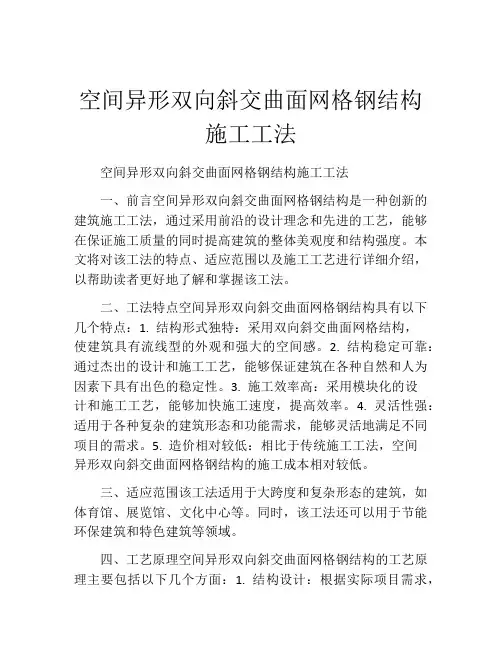

网格结构设计与施工

某热电厂干煤棚网壳结构设计与施工摘要：本工程为螺栓球节点三心圆柱面网壳结构。

网壳平面尺寸为120m×100m，跨度为120m，网壳上弦矢高为41.6m，网壳厚3.8m。

本文主要介绍了网壳的结构选型、结构设计、网壳累积滑移法施工。

关键词：三心圆柱面网壳结构选型结构设计网壳累积滑移法滑移节点构造前言：工程概况该煤棚采用落地式三心圆双层网壳结构，设计形式为正放四角锥螺栓球网壳，两端开口。

长100m，跨度为120m，上弦矢高为41.6m，厚3.8m，钢管材质选用Q235B，螺栓球选用45号钢锻造，屋面为0.6mm厚镀铝锌压型钢板。

经过几种方案比较，并参考同类工程经验，最终设计滑移方案进行施工。

1 结构选型根据本工程干煤棚工艺要求，该干煤棚净跨度为120m，这就使得该干煤棚网壳外型选择很重要。

经多方案比较，结构外型选用柱面网壳，柱面的横截面形状采用三心圆柱面结构形式，大圆半径为95.2m，小圆半径为36.8m，横截面剖面图如图1所示，这样可以使结构在满足受力要求的情况下，结构表面积最小，以减少屋面板用量，达到节省工程总造价的目的。

由于干煤棚工艺要求纵向两端开口，对于跨度较大的两端开口的三心圆柱面网壳，为了满足结构整体刚度要求，一般采用四角锥柱面网壳[1][2]，而四角锥柱面网壳网格的布置有三种形式，斜放四角锥柱面网壳；正交斜置四角锥柱面网壳；正交正放四角锥柱面网壳。

本工程采用正交正放四角锥柱面网壳时，结构传力相对均匀、明确，而当采用斜放四角锥柱面网壳及正交斜置四角锥柱面网壳时，结构传力将相对向两端四个角部集中，结构的二端将产生较大的支座反力，由此，相应网壳结构的端部应采取加强措施，这样会对网壳支座和结构基础的处理带来困难。

本工程最终采用正交正放四角锥柱面网壳。

2 结构分析与设计2.1 荷载类型[3]结构设计中考虑了结构自重、恒载、活载、风荷载、水平地震作用、温度作用、不均匀沉降作用。

结构自重由计算程序自动计算；恒载计入屋面板及屋面次构件重，取均布面荷载0.2kN/㎡；屋面活荷载取0.5kN/㎡温度取 30°C的温度作用。

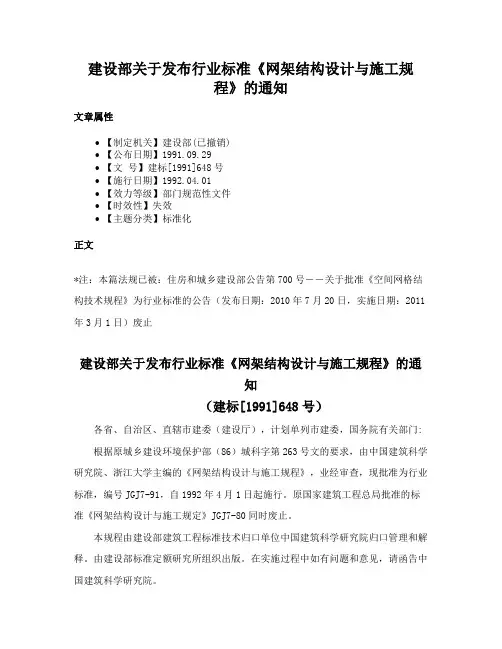

建设部关于发布行业标准《网架结构设计与施工规
程》的通知
文章属性
•【制定机关】建设部(已撤销)
•【公布日期】1991.09.29
•【文号】建标[1991]648号
•【施行日期】1992.04.01
•【效力等级】部门规范性文件
•【时效性】失效
•【主题分类】标准化
正文
*注：本篇法规已被：住房和城乡建设部公告第700号――关于批准《空间网格结构技术规程》为行业标准的公告（发布日期：2010年7月20日，实施日期：2011年3月1日）废止
建设部关于发布行业标准《网架结构设计与施工规程》的通
知
（建标[1991]648号）
各省、自治区、直辖市建委（建设厅），计划单列市建委，国务院有关部门: 根据原城乡建设环境保护部（86）城科字第263号文的要求，由中国建筑科学研究院、浙江大学主编的《网架结构设计与施工规程》，业经审查，现批准为行业标准，编号JGJ7-91，自1992年4月1日起施行。

原国家建筑工程总局批准的标准《网架结构设计与施工规定》JGJ7-80同时废止。

本规程由建设部建筑工程标准技术归口单位中国建筑科学研究院归口管理和解释。

由建设部标准定额研究所组织出版。

在实施过程中如有问题和意见，请函告中国建筑科学研究院。

建设部1991年9月29日。

钢格栅施工工法钢格栅是一种以钢材制成的网格结构产品，常用于工业、建筑和交通行业，用于加固和提供支撑。

在施工现场，钢格栅起到了关键的作用，不仅可以增加结构的稳定性，还可以提高施工效率。

本文将介绍钢格栅施工工法，旨在帮助读者了解如何正确安装和使用钢格栅。

一、准备工作在进行钢格栅施工之前，需要做一些必要的准备工作。

首先，要确保施工现场具备一定的安全条件，例如清理杂物、搭设安全标志等。

其次，需要对施工图纸进行详细的分析和研究，了解钢格栅的尺寸、数量和布置方式。

最后，要准备好所需的施工材料和工具，例如切割机、焊接机、螺丝刀等。

二、施工步骤1. 确定安装位置：根据施工图纸，确定钢格栅的安装位置，并进行标记。

要确保标记准确无误，以免影响后续的施工进程。

2. 准备钢格栅：将钢格栅按照施工图纸要求进行切割和加工。

根据需要，可以将钢格栅进行弯曲、焊接等加工操作，以适应不同的结构形状。

3. 安装支架：在需要安装钢格栅的位置上，首先要安装支架。

支架可以使用角钢、槽钢等材料制作，通过螺丝或焊接固定于结构上。

支架的数量和位置应根据施工图纸进行精确计算和布置。

4. 安装钢格栅：将加工好的钢格栅放置在支架上，并使用螺丝或焊接进行固定。

要确保钢格栅与支架之间的连接紧密可靠，以确保施工的质量和稳定性。

5. 检查和调整：安装完钢格栅后，需进行检查和调整。

检查钢格栅与支架之间的连接是否松动，是否平稳牢固。

如发现问题，及时进行修复和调整，确保钢格栅完美安装。

6. 清理施工现场：施工完成后，要及时清理现场，清理施工中产生的垃圾和杂物，确保施工现场的整洁和安全。

三、注意事项在进行钢格栅施工时，需要注意以下几点：1. 安全第一：施工现场必须遵守安全操作规范，佩戴必要的防护用具，例如安全帽、手套、护目镜等。

严禁在无安全措施的情况下进行施工作业。

2. 规范施工：施工必须按照相关规范进行，遵循施工图纸和设计要求，确保施工质量。

3. 确保材料质量：选用高质量的钢材制作钢格栅，确保其强度和耐久性。

中华人民共和国行业标准网架结构设计与施工规程（JGJ 7-91）第一章总则第1.0.1条为了在网架结构的设计与施工中，做到技术先进、经济合理、安全适用、确保质量、特制定本规程。

第1.0.2条本规程适用工业与民用建筑屋盖与楼层的平板型网架结构（简称网架结构），其中屋盖跨度不宜大于120m，楼层跨度不宜大于40m。

第1.0.3条本规程是遵照国家标准《建筑结构设计统一标准》GBJ68-84、《建筑结构设计通用符号、计量单位和基本术语》GBJ83-85、《建筑结构荷载规范》GBJ9-87、《建筑抗震设计规范》GBJ11-89、《钢结构设计规范》GBJ17-88、《冷弯薄壁型钢结构设计规范》GBJ18-87和《钢结构工程施工及验收规范》GBJ205，结合网架结构的特点而编制的。

在设计与施工中，除符合本规程的要求外，尚应遵守《网架结构工程质量检验评定标准》JGJ78-91及其他有关规范的规定。

第1.0.4条对受高温及强烈腐蚀等作用、有防火要求的网架结构，或承受动力荷载的楼层网架结构，应符合现行有关专门规范或规程的要求。

直接承受中级或重级工作制的悬挂吊车荷载并需进行疲劳验算的网架结构，其疲劳强度及构造应经过专门的试验确定。

第1.0.5条网架的选型及构造应综合考虑材料供应和施工条件与制作安装方法，以取得良好的技术经济效果。

网架结构中的杆件和节点，宜减少规格类型，以便于制作安装。

第二章设计的一般规定第2.0.1条网架结构可选用下列常用形式（附录一）：一、有平面桁架系组成的两向正交正放网架、两向正交斜放网架、两向斜交斜放网架、三向网架、单向折线型网架。

二、由四角锥体组成的正放四角锥网架、正放抽空四角锥网架、棋盘型四角锥网架、斜放四角锥网架、星型四角锥网架。

三、由三角锥体组成的三角锥网架、抽空三角锥网架、蜂窝型三角锥网架。

第2.0.2条网架的选型应结合工程的平面形状和跨度大小、支承情况、荷载大小、屋面构造、建筑设计等要求综合分析确定。

中华人民共和国行业标准《网架结构设计与施工规程》（JGJ 7-91）•第一章总则o第1.0.1条▪为了在网架结构的设计与施工中，做到技术先进、经济合理、安全适用、确保质量、特制定本规程。

o第1.0.2条▪本规程适用工业与民用建筑屋盖与楼层的平板型网架结构（简称网架结构），其中屋盖跨度不宜大于120m，楼层跨度不宜大于40m。

o第1.0.3条本规程是遵照国家标准《建筑结构设计统一标准》GBJ68-84、《建筑结构设计通用符号、计量单位和基本术语》GBJ83-85、《建筑结构荷载规范》GBJ9-87、《建筑抗震设计规范》GBJ11-89、《钢结构设计规范》GBJ17-88、《冷弯薄壁型钢结构设计规范》GBJ18-87和《钢结构工程施工及验收规范》GBJ205，结合网架结构的特点而编制的。

在设计与施工中，除符合本规程的要求外，尚应遵守《网架结构工程质量检验评定标准》JGJ78-91及其他有关规范的规定。

o第1.0.4条对受高温及强烈腐蚀等作用、有防火要求的网架结构，或承受动力荷载的楼层网架结构，应符合现行有关专门规范或规程的要求。

直接承受中级或重级工作制的悬挂吊车荷载并需进行疲劳验算的网架结构，其疲劳强度及构造应经过专门的试验确定。

o第1.0.5条网架的选型及构造应综合考虑材料供应和施工条件与制作安装方法，以取得良好的技术经济效果。

网架结构中的杆件和节点，宜减少规格类型，以便于制作安装。

•第二章设计的一般规定o第2.0.1条网架结构可选用下列常用形式（附录一）：一、有平面桁架系组成的两向正交正放网架、两向正交斜放网架、两向斜交斜放网架、三向网架、单向折线型网架。

二、由四角锥体组成的正放四角锥网架、正放抽空四角锥网架、棋盘型四角锥网架、斜放四角锥网架、星型四角锥网架。

三、由三角锥体组成的三角锥网架、抽空三角锥网架、蜂窝型三角锥网架。

o第2.0.2条网架的选型应结合工程的平面形状和跨度大小、支承情况、荷载大小、屋面构造、建筑设计等要求综合分析确定。

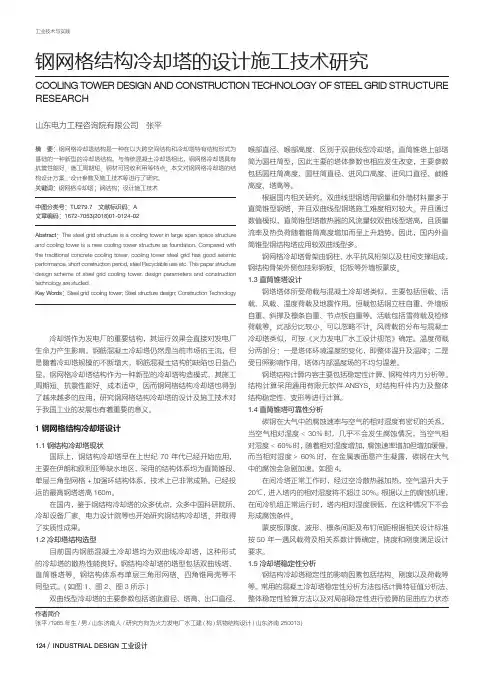

工业技术与实践124 / INDUSTRIAL DESIGN 工业设计钢网格结构冷却塔的设计施工技术研究COOLING TOWER DESIGN AND CONSTRUCTION TECHNOLOGY OF STEEL GRID STRUCTURE RESEARCH山东电力工程咨询院有限公司　张平喉部直径、喉部高度、区别于双曲线型冷却塔，直筒锥塔上部塔筒为圆柱筒型，因此主要的塔体参数也相应发生改变，主要参数包括圆柱筒高度、圆柱筒直径、进风口高度、进风口直径、截锥高度、塔高等。

根据国内相关研究，双曲线型钢塔用钢量和外墙材料量多于直筒锥型钢塔，并且双曲线型钢塔施工难度相对较大。

并且通过数值模拟，直筒锥型塔散热器的风流量较双曲线型塔高，且质量流率及热负荷随着锥筒高度增加而呈上升趋势。

因此，国内外直筒锥型钢结构塔应用较双曲线型多。

钢网格冷却塔骨架由钢柱、水平抗风桁架以及柱间支撑组成，钢结构骨架外侧包挂彩钢板、铝板等外墙板蒙皮。

1.3直筒锥塔设计钢塔塔体所受荷载与混凝土冷却塔类似，主要包括恒载、活载、风载、温度荷载及地震作用。

恒载包括钢立柱自重、外墙板自重、斜撑及檩条自重、节点板自重等。

活载包括雪荷载及检修荷载等，此部分比较小，可以忽略不计。

风荷载的分布与混凝土冷却塔类似，可按《火力发电厂水工设计规范》确定。

温度荷载分两部分：一是塔体环境温度的变化，即整体温升及温降；二是受日照影响作用，塔体内部温度场的不均匀温差。

钢塔结构计算内容主要包括稳定性计算、钢构件内力分析等。

结构计算采用通用有限元软件ANSYS ，对结构杆件内力及整体结构稳定性、变形等进行计算。

1.4直筒锥塔可靠性分析碳钢在大气中的腐蚀速率与空气的相对湿度有密切的关系，当空气相对湿度＜30%时，几乎不会发生腐蚀情况，当空气相对湿度＜60%时，随着相对湿度增加，腐蚀速率增加但增加缓慢，而当相对湿度＞60%时，在金属表面易产生凝露，碳钢在大气中的腐蚀会急剧加速。

一、工程概况本工程为某体育馆球型网架工程，网架直径为60米，采用空间网格结构，主要用于体育馆的屋盖。

网架结构采用三角形网格，材料为Q345B钢材。

本工程位于城市中心区域，周边环境复杂，施工场地狭小，施工难度较大。

二、施工设计原则1. 确保工程质量，满足设计要求。

2. 合理安排施工顺序，确保施工进度。

3. 优化施工方案，降低施工成本。

4. 保障施工安全，减少施工风险。

5. 尽量减少对周边环境的影响。

三、施工方案1. 施工准备（1）场地平整：对施工场地进行平整，确保施工场地满足施工要求。

（2）材料准备：提前采购网架钢材、焊接材料、连接件等，确保材料质量符合设计要求。

（3）设备准备：准备施工所需的吊装设备、焊接设备、切割设备等。

2. 施工顺序（1）网架节点制作：在地面制作网架节点，确保节点质量。

（2）网架单元组装：将节点组装成网架单元，并进行焊接。

（3）网架单元吊装：利用吊装设备将网架单元吊装至施工现场。

（4）网架单元拼接：将吊装的网架单元进行拼接，形成完整的网架。

（5）网架表面处理：对网架表面进行除锈、防腐处理。

3. 施工工艺（1）节点制作：采用焊接工艺，确保节点质量。

（2）单元组装：采用现场组装方式，确保单元尺寸准确。

（3）吊装：采用吊车吊装，确保吊装安全。

（4）拼接：采用焊接工艺，确保拼接质量。

（5）表面处理：采用喷砂除锈、防腐涂料涂装工艺。

四、施工质量控制1. 材料质量：严格控制钢材、焊接材料、连接件等材料的质量，确保符合设计要求。

2. 施工工艺：严格按照施工工艺进行施工，确保施工质量。

3. 焊接质量：采用先进的焊接技术，确保焊接质量。

4. 表面处理：严格控制表面处理质量，确保防腐效果。

五、施工安全1. 施工现场安全：加强施工现场安全管理，确保施工安全。

2. 机械设备安全：定期检查机械设备，确保机械设备安全运行。

3. 人员安全：加强人员安全教育培训，提高人员安全意识。

4. 应急预案：制定应急预案，确保突发事件得到及时处理。

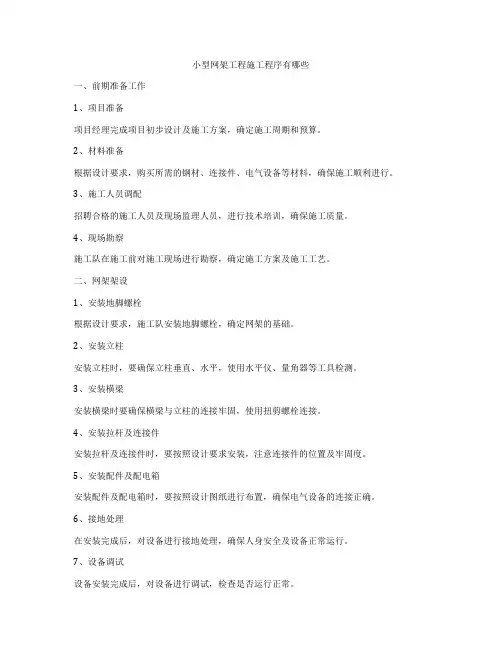

小型网架工程施工程序有哪些一、前期准备工作1、项目准备项目经理完成项目初步设计及施工方案，确定施工周期和预算。

2、材料准备根据设计要求，购买所需的钢材、连接件、电气设备等材料，确保施工顺利进行。

3、施工人员调配招聘合格的施工人员及现场监理人员，进行技术培训，确保施工质量。

4、现场勘察施工队在施工前对施工现场进行勘察，确定施工方案及施工工艺。

二、网架架设1、安装地脚螺栓根据设计要求，施工队安装地脚螺栓，确定网架的基础。

2、安装立柱安装立柱时，要确保立柱垂直、水平，使用水平仪、量角器等工具检测。

3、安装横梁安装横梁时要确保横梁与立柱的连接牢固，使用扭剪螺栓连接。

4、安装拉杆及连接件安装拉杆及连接件时，要按照设计要求安装，注意连接件的位置及牢固度。

5、安装配件及配电箱安装配件及配电箱时，要按照设计图纸进行布置，确保电气设备的连接正确。

6、接地处理在安装完成后，对设备进行接地处理，确保人身安全及设备正常运行。

7、设备调试设备安装完成后，对设备进行调试，检查是否运行正常。

8、验收及交付完成设备调试后，项目经理组织验收，确保项目达到设计要求，交付使用。

三、施工安全1、施工人员安全施工队应严格遵守施工安全规范，佩戴安全帽、安全鞋等防护装备。

2、设备安全施工队应定期检测设备安全性能，确保设备运行安全。

3、现场环境安全施工队应保持施工现场整洁，防止杂物堆积及其他安全隐患。

四、施工质量1、质量控制施工队应严格按照设计要求施工，保证网架工程质量。

2、检测检验施工完成后，由专业机构对网架工程进行检测检验，确保工程质量合格。

3、整改完善如发现问题及时整改，确保网架工程达到设计要求。

五、施工总结1、总结经验项目经理带领施工队根据工程情况进行总结，总结施工经验及问题解决方式。

2、提出建议根据总结情况，提出施工建议，为下一次施工提供参考。

以上为小型网架工程的施工程序，希望能为您提供帮助。

公路网格围栏施工方案1. 引言公路网格围栏是一种用于保障公路安全的重要设施。

它不仅可以有效防止车辆偏离道路、减少交通事故的发生，还可以减轻交通警力的负担。

本文将介绍公路网格围栏的施工方案，包括施工准备、施工步骤和质量控制等内容。

2. 施工准备公路网格围栏施工前需要做好充分的准备工作，主要包括以下几个方面：2.1 确定围栏类型和材料根据公路的需求和环境特点，确定合适的围栏类型和材料。

常用的网格围栏材料有钢丝网、铁艺网等，根据实际情况选择合适的材料。

2.2 编制施工方案根据实际情况，编制详细的施工方案，包括施工时间、人员配置、施工步骤等。

施工方案要科学合理，保证施工效果和质量。

2.3 采购材料和设备根据施工方案，采购所需的材料和设备。

材料的采购要选择正规渠道，确保质量符合要求。

设备的采购要考虑施工的实际需要和安全性。

2.4 搭建临时施工场所在施工现场搭建临时施工场所，包括工地办公室、仓库等。

临时施工场所要符合安全要求，保证施工人员的办公和生活条件。

3. 施工步骤公路网格围栏的施工过程分为几个主要步骤，具体如下：3.1 打桩定位根据设计要求，在路段两侧的适当位置进行打桩，并定位标记。

打桩要注意桩的垂直度和稳固性，确保围栏的安装准确。

3.2 安装围栏支架根据桩的位置和围栏类型，安装围栏支架。

支架要稳固可靠，能够承受一定的载荷，防止围栏倾斜或松动。

3.3 固定网格围栏根据施工方案，固定网格围栏在围栏支架上。

固定要牢固可靠，确保围栏不会松动或倾斜。

3.4 检查和调整完成围栏的安装后，进行检查和调整。

检查围栏的位置和固定情况，进行必要的调整，确保施工质量和效果。

3.5 清理现场施工结束后，清理施工现场，包括收拾材料、设备和垃圾等。

清理现场要做到彻底，保持环境整洁。

4. 质量控制为保证公路网格围栏的质量，施工过程中需要进行严格的质量控制。

主要包括以下几个方面：4.1 施工人员培训施工团队要进行相关培训，了解围栏的安装要求和施工技术。

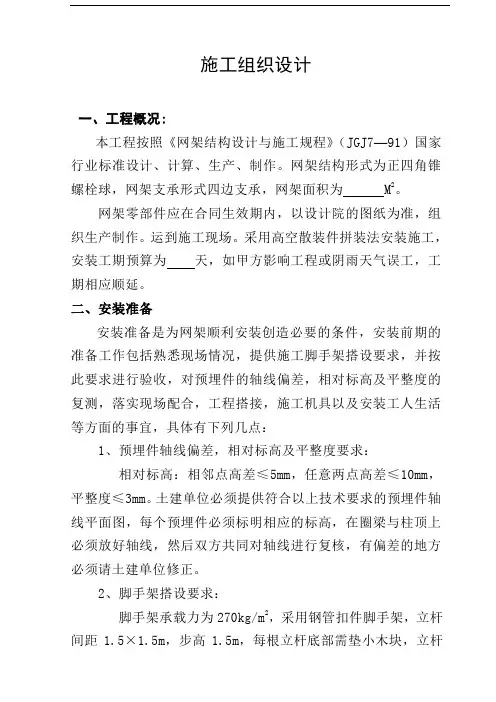

施工组织设计一、工程概况:本工程按照《网架结构设计与施工规程》（JGJ7—91）国家行业标准设计、计算、生产、制作。
