民航空管系统通信导航监视设备使用管理规定第一章总则第一条为加强民航空管系统通信导航监视设备(以下简称“设备”)的管理,延长设备的使用年限,特制订本规定。
第二条设备使用年限指设备投入使用到退役所经历的时间。
第三条本规定适用于民航空管系统各级空管单位通信导航监视设备的运行、管理、维护、维修及保养工作。
第二章设备使用年限及更新计划第四条设备运行维护和管理单位必须按照《中国民用航空通信导航监视系统运行、维护规程》(以下简称《规程》)、《通信导航监视设备值班管理规定(试行)》等要求,做好设备的运行、维护和管理等有关工作,使设备达到规定的使用年限。
(一)甚高频通信设备、高频通信设备、语音通信交换系统、仪表着陆系统、全向信标、测距设备、无方向性信标、雷达(包括SSR、PSR、SMR)、自动化系统、程控交换机和记录仪使用年限不少于15年。
(二)数据通信网的硬件设备使用年限不少于10年,卫星网的基带硬件设备使用年限不少于15年,室外单元设备使用年限不少于12年。
(三)自动转报系统设备的使用年限不少于10年。
第五条在设备达到使用年限之前应提前启动设备更新改造项目,以保证设备能够提供连续可靠的服务。
(一)甚高频通信设备、高频通信设备、语音通信交换系统等单点通信设备,仪表着陆系统、全向信标、测距设备、无方向性信标等导航设备,雷达、自动化系统、程控交换机和记录仪应在投入使用第13年启动更新改造项目。
(二)数据通信网的硬件设备应在投入使用第7年启动更新改造项目;自动转报系统应在投入使用第8年启动更新改造项目;卫星网的基带硬件设备应在投入使用第12年启动更新改造项目,室外单元设备应在投入使用第9年启动更新改造项目。
第六条涉及计算机系统和软件系统的设备(如自动化系统、自动转报系统、语音通信交换系统、数据通信网和卫星网网控系统等),在设备达到使用年限之前,应根据业务和功能需要及时进行软件升级。
第七条自动化系统可根据硬件设备市场变化及备件存储情况,每六至八年对系统硬件进行更新。
民航机场空管工程(备注——空管:导航、监视、气象)1D413010 民航机场航空通信导航及监视系统1D413011 导航系统导航系统包括全向信标、测距仪、仪表着陆系统、全球卫星导航系统。
一、全向信标(vor)全向信标VOR (very high frequency ommi-directional range)是一种相位式近程甚高频导航系统。
它由地面的电台向空中的飞机提供方位信息,以便航路上的飞机可以确定相对于地面电台的方位。
这个方位以磁北(用n来表示)为基准,它通过直接读出电台的磁方位角来确定飞机所在位置,或者在空中给飞机提供一条“空中道路”,以引导飞机沿着预定航道飞行。
在民航运输机上,还可以预先把沿航线的各个vor台的地理位置(经度、纬度)、发射频率、应飞行的航道等逐个输入计算机(飞行管理系统和自动飞行系统),在计算机的控制下,飞机就可以按输入的数据自动地到达目的地。
全向信标vor在空中导航中有以下几个具体用途:(1)利用机场附近的vor台可以实现归航和出航;(2)利用两个已知位置的vor台可以实现直线位置线定位;(3)航路上的vor台可以用作为航路检查点,实行交通管制;(4) tvor (terminal vor终端全向信标)放置在跑道的轴线延长线上,利用与轴线一致的方位射线进行着陆引导。
(备注:和航向台差不多,但比航向台远点)全向信标具有以下几个特点:(1)因为工作频率较高(在超短波波段),所以受静电干扰小,指示比较稳定;(2)提供地面电台磁方位角,准确性较高;(3)所提供航道信号只能在水平面到仰角45o的垂直范围内,在电台上空有一个盲区不能提供方位信号,作用距离限制在视线距离内,随飞机高度而增加;(4)电台位置的场地要求较高,如果电台位置选在山区或附近有较大建筑物的地点,由于电波的反射,将导致较大的方位误差。
vor设置于机场、机场进出点和航路(航线)上的某一地点。
设置于机场终端时,通常设置在跑道的一侧,也可以设置在跑道一端外的跑道中心线延长线上,应符合机场净空要求。
民航空管系统通信导航监视设备使用管理规定第一章总则第一条为加强民航空管系统通信导航监视设备(以下简称“设备”)的管理,延长设备的使用年限,特制订本规定。
第二条设备使用年限指设备投入使用到退役所经历的时间。
第三条本规定适用于民航空管系统各级空管单位通信导航监视设备的运行、管理、维护、维修及保养工作。
第二章设备使用年限及更新计划第四条设备运行维护和管理单位必须按照《中国民用航空通信导航监视系统运行、维护规程》(以下简称《规程》)、《通信导航监视设备值班管理规定(试行)》等要求,做好设备的运行、维护和管理等有关工作,使设备达到规定的使用年限。
(一)甚高频通信设备、高频通信设备、语音通信交换系统、仪表着陆系统、全向信标、测距设备、无方向性信标、雷达(包括SSR、PSR、SMR)、自动化系统、程控交换机和记录仪使用年限不少于15年。
(二)数据通信网的硬件设备使用年限不少于10年,卫星网的基带硬件设备使用年限不少于15年,室外单元设备使用年限不少于12年。
(三)自动转报系统设备的使用年限不少于10年。
第五条在设备达到使用年限之前应提前启动设备更新改造项目,以保证设备能够提供连续可靠的服务。
(一)甚高频通信设备、高频通信设备、语音通信交换系统等单点通信设备,仪表着陆系统、全向信标、测距设备、无方向性信标等导航设备,雷达、自动化系统、程控交换机和记录仪应在投入使用第13年启动更新改造项目。
(二)数据通信网的硬件设备应在投入使用第7年启动更新改造项目;自动转报系统应在投入使用第8年启动更新改造项目;卫星网的基带硬件设备应在投入使用第12年启动更新改造项目,室外单元设备应在投入使用第9年启动更新改造项目。
第六条涉及计算机系统和软件系统的设备(如自动化系统、自动转报系统、语音通信交换系统、数据通信网和卫星网网控系统等),在设备达到使用年限之前,应根据业务和功能需要及时进行软件升级。
第七条自动化系统可根据硬件设备市场变化及备件存储情况,每六至八年对系统硬件进行更新。
浅谈DME测距仪原理作者:吕松曹瀚来源:《科技信息·下旬刊》2017年第03期摘要: DME测距设备简介,设备原理关键词:测距仪测距仪作为一种无线电设备,被国际民航组织ICAO指定为标准化中短距离导航系统。
测距仪是一种二次雷达,它允许若干架航空器同时测量它们距地面参考基准(测距仪应答机)的距离。
此距离由射频脉冲的传播延时确定,这个射频脉冲由机载发射机发出,并由地面台站接收处理并发射返回至机载接收机,它们采用不同的收发频率。
与全向信标协同工作的测距仪最好与其同址安装,构成一个全向信标/测距仪系统,它们以极坐标ρ -θ 的形式确定飞行器的方向和距离。
因为测距仪的工作频率和工作原理与塔康系统的测距部分相同,在很多国家也安装了很测距仪原理航空器以地面测距仪台站的接收频率发射编码询问脉冲对,紧接着地面台站以机载接收机的接收频率发射应答脉冲对,接收与应答频率相差63 MHz。
机载设备询问发射和应答接收信号的时间间隔可计算出飞行器和地面台站的实时距离信息,而这些信息飞行员或者领航员可以直接从机载指示器上读出。
地面应答机能够同时应答200个询问器(即4800脉冲对/秒)。
询问编码脉冲对数量为800至2700每秒(可在软件中选择),地面设备会产生随机脉冲对(填充信号)以维持以上最小数目。
机载接收机接收应答信号并进行解码,它采用特殊的时序电路自动测量询问和应答信号之间的上升沿,并转换为电输出信号。
地面台站引入一个固定的延时,称为应答延时,它指的是每个接收的询问编码脉冲对和对应发射的应答编码脉冲对之间的时间间隔。
交错在应答和填充的脉冲中,由应答机周期性地发射带有识别信息的脉冲组,可以被机载接收机解调出带有台站名称的莫尔斯码。
通过频闪效应,机载接收机能够从地面台站发射的众多脉冲对中分辨出属于自己询问的应答脉冲。
设备精度随着现代电子技术的发展和应用,测距仪系统提供的距离信息精度也在不断的提高。
目前,测距仪系统的最大指定精度范围如下:在0到65海里范围内,± 0.12海里+0.05%;65海里以外,± 0.17海里+0.05%。
民航空管系统通信导航监视设备使用管理规定 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】民航空管系统通信导航监视设备使用管理规定第一章总则第一条为加强民航空管系统通信导航监视设备(以下简称“设备”)的管理,延长设备的使用年限,特制订本规定。
第二条设备使用年限指设备投入使用到退役所经历的时间。
第三条本规定适用于民航空管系统各级空管单位通信导航监视设备的运行、管理、维护、维修及保养工作。
第二章设备使用年限及更新计划第四条设备运行维护和管理单位必须按照《中国民用航空通信导航监视系统运行、维护规程》(以下简称《规程》)、《通信导航监视设备值班管理规定(试行)》等要求,做好设备的运行、维护和管理等有关工作,使设备达到规定的使用年限。
(一)甚高频通信设备、高频通信设备、语音通信交换系统、仪表着陆系统、全向信标、测距设备、无方向性信标、雷达(包括SSR、PSR、SMR)、自动化系统、程控交换机和记录仪使用年限不少于15年。
(二)数据通信网的硬件设备使用年限不少于10年,卫星网的基带硬件设备使用年限不少于15年,室外单元设备使用年限不少于12年。
(三)自动转报系统设备的使用年限不少于10年。
第五条在设备达到使用年限之前应提前启动设备更新改造项目,以保证设备能够提供连续可靠的服务。
(一)甚高频通信设备、高频通信设备、语音通信交换系统等单点通信设备,仪表着陆系统、全向信标、测距设备、无方向性信标等导航设备,雷达、自动化系统、程控交换机和记录仪应在投入使用第13年启动更新改造项目。
(二)数据通信网的硬件设备应在投入使用第7年启动更新改造项目;自动转报系统应在投入使用第8年启动更新改造项目;卫星网的基带硬件设备应在投入使用第12年启动更新改造项目,室外单元设备应在投入使用第9年启动更新改造项目。
第六条涉及计算机系统和软件系统的设备(如自动化系统、自动转报系统、语音通信交换系统、数据通信网和卫星网网控系统等),在设备达到使用年限之前,应根据业务和功能需要及时进行软件升级。

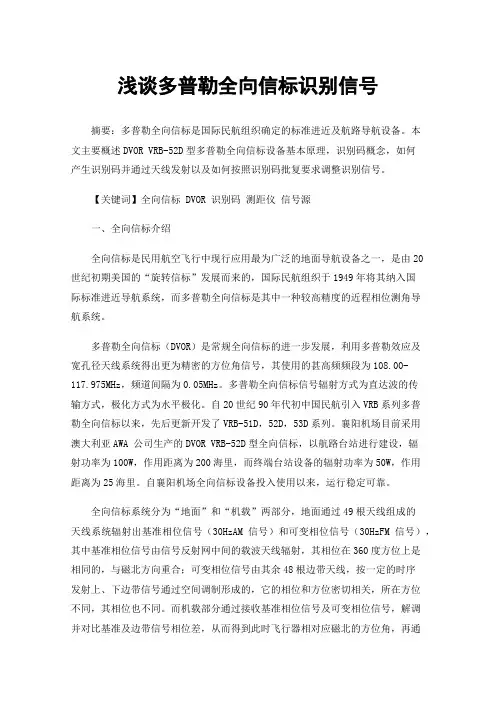

浅谈多普勒全向信标识别信号摘要:多普勒全向信标是国际民航组织确定的标准进近及航路导航设备。
本文主要概述DVOR VRB-52D型多普勒全向信标设备基本原理,识别码概念,如何产生识别码并通过天线发射以及如何按照识别码批复要求调整识别信号。
【关键词】全向信标 DVOR 识别码测距仪信号源一、全向信标介绍全向信标是民用航空飞行中现行应用最为广泛的地面导航设备之一,是由20世纪初期美国的“旋转信标”发展而来的,国际民航组织于1949年将其纳入国际标准进近导航系统,而多普勒全向信标是其中一种较高精度的近程相位测角导航系统。
多普勒全向信标(DVOR)是常规全向信标的进一步发展,利用多普勒效应及宽孔径天线系统得出更为精密的方位角信号,其使用的甚高频频段为108.00-117.975MHz,频道间隔为0.05MHz。
多普勒全向信标信号辐射方式为直达波的传输方式,极化方式为水平极化。
自20世纪90年代初中国民航引入VRB系列多普勒全向信标以来,先后更新开发了VRB-51D,52D,53D系列。
襄阳机场目前采用澳大利亚AWA 公司生产的DVOR VRB-52D型全向信标,以航路台站进行建设,辐射功率为100W,作用距离为200海里,而终端台站设备的辐射功率为50W,作用距离为25海里。
自襄阳机场全向信标设备投入使用以来,运行稳定可靠。
全向信标系统分为“地面”和“机载”两部分,地面通过49根天线组成的天线系统辐射出基准相位信号(30HzAM信号)和可变相位信号(30HzFM信号),其中基准相位信号由信号反射网中间的载波天线辐射,其相位在360度方位上是相同的,与磁北方向重合;可变相位信号由其余48根边带天线,按一定的时序发射上、下边带信号通过空间调制形成的,它的相位和方位密切相关,所在方位不同,其相位也不同。
而机载部分通过接收基准相位信号及可变相位信号,解调并对比基准及边带信号相位差,从而得到此时飞行器相对应磁北的方位角,再通过磁偏角进行计算,可得出飞行器相对于全向信标台站的方位角,从而进行对飞行器的引导。
浅谈甚高频全向信标(VOR)系统关键词甚高频全向信标导航摘要甚高频全向信标(VOR)是现代航空无线电测向的一种地面导航设备,被广泛应用于短距及中距制导。
多普勒甚高频全方位信标(DVOR)是常规VOR的进一步发展。
它利用多普勒效应及宽孔径天线系统从而使它能产生更加精密得多的方位角信号。
本文通过对甚高频全向信标原理介绍,使我们能够对其有一个初步的了解。
一、甚高频全向信标系统概念VOR(甚高频全向信标测距)是一种用于航空的无线电导航系统,由美国从20世纪20年代的“旋转信标”发展而来,1946年作为美国航空标准系统,1949年被ICAO采纳为国际标准导航系统。
其工作频段为108.00 兆赫- 117.95 兆赫的甚高频段,并且在全球范围内作为中短距离航空器引导方式的无线电导航设备。
这一设备可以进行远程控制和远程监视。
DVOR导航设备是传统VOR设备的改进。
通过利用多普勒效应和宽幅度天线,它可以提供相对来说更加精确的方位角信息。
DVOR导航系统一般应用于地理条件恶劣的地区。
VOR系统的运行的理论基础是测量地面站发射的2个30Hz的信号的相位偏移。
一个信号(参考信号)在所有方向上的相位都相同。
而对于第2个30Hz的信号(变化信号)来说,它与参考信号之间的相位偏移就是与方位角相关的函数。
机载的接收机通过测量两个信号之间的相位偏移就可以计算得到方位角。
DVOR系统可以和DME(Distance Measuring Equipment)系统联合使用形成DVOR/ DME台站。
这样飞行器就可以通过单个DVOR/DME台站的位置来判定自身的位置。
DVOR设备可以安装在10英尺高的建筑内。
DVOR天线系统则安装在地网上,其高度依据实际情况而定。
二、VOR/DVOR信号的产生VOR台产生的射频信号由2个30Hz的正弦波调制。
这两个30Hz的信号之间有确定的相位关系,与从什么方向接收到此信号有关。
相位关系反映了地面台站的正北方向和飞行器方向相对于地面台站之间的夹角(方向角)。
通俗理解:VOR(中文名甚高频全向信标系统)就是测角度,DME(测距仪)是通过无线电测量飞行器到导航台距离的一种装置。
VOR(Very High Frequency Omnidirectional Range)是一种用于航空的无线电导航系统。
其工作频段为108.00 兆赫- 117.95 兆赫的甚高频段,故此得名。
VOR是以地面设施上放射出30Hz回转的心型图形后,撘载受讯机会输出30Hz之讯号。
另外,地面设施也会发送出不含方位数据,由基准30Hz讯号变调而成的无向性讯号。
两个30Hz之间之向位差就成为地面上之磁方位。
使用VHF的VOR虽然容易因为地面发送设施附近之地形影响而产生误差,但是由于不受空间波的妨碍而没有传送特性之变动。
中文名甚高频全向信标系统外文名VOR(Very High Frequency Omnidirectional Range)工作频率108.00 兆赫- 117.95 兆赫频率间隔50KHZ作用距离取决接收机灵敏度、信标台功率等波道160个波道甚高频全向信标简介地面设施的基地误差是VOR的缺点。
一般来说,在地面发送讯号站半径五百公尺以内没有树木,没有大型反射建筑物的平滑地面,通常是设置VOR基地之地点,但是,由于预定场所通常不得已会选在非良好条件的地方,这时候就可以设置多普勒VOR(D-VOR)。
D-VOR乃利用广开口面天线使误差减小,在其半径6.7公尺的圆周上等间隔地设置50基Alford环型天线,然后在一圆中心设置传统型VOR(Conventional VOR)的天线。
中心天线乃无指向性的放射以30Hz进行振幅调变后所得之连续波,此讯号是方位的基本讯号,至于圆周上配列的Alford环型天线,则由中心所放射的讯号周波数,顺次传送9960Hz高连续波过去。
VOR系统于1949年被国际民航组织批准为国际标准的无线电导航设备,是目前广泛使用的陆基近程测角系统之一。
VOR台的发射机有两种形式即普通VOR(CVOR)和多普勒VOR(DVOR)。

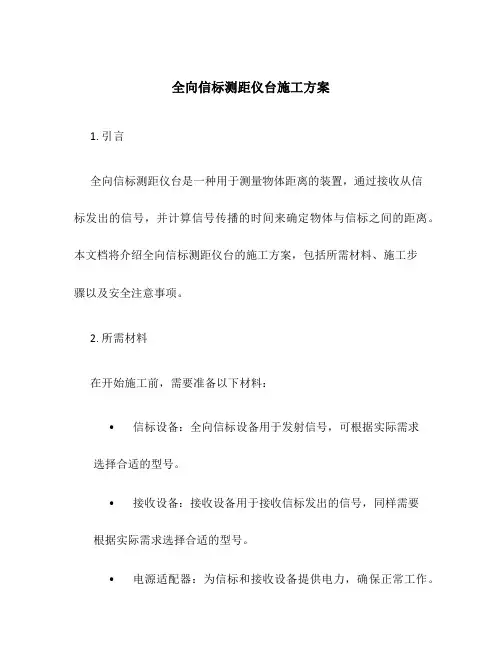

全向信标测距仪台施工方案1. 引言全向信标测距仪台是一种用于测量物体距离的装置,通过接收从信标发出的信号,并计算信号传播的时间来确定物体与信标之间的距离。
本文档将介绍全向信标测距仪台的施工方案,包括所需材料、施工步骤以及安全注意事项。
2. 所需材料在开始施工前,需要准备以下材料:•信标设备:全向信标设备用于发射信号,可根据实际需求选择合适的型号。
•接收设备:接收设备用于接收信标发出的信号,同样需要根据实际需求选择合适的型号。
•电源适配器:为信标和接收设备提供电力,确保正常工作。
•电缆:连接信标和接收设备所需的电缆,长度根据实际情况确定。
•三脚架:用于支撑信标设备和接收设备,保证设备的稳定性。
3. 施工步骤以下是全向信标测距仪台的施工步骤:3.1 安装信标设备1.在待测区域选择一个合适的位置,确保信标设备在该位置能够发出信号覆盖整个测量区域。
2.使用三脚架将信标设备放置在选择的位置上,并确保设备的稳定性。
3.连接信标设备的电源适配器,确保信标设备正常工作。
3.2 安装接收设备1.在待测区域选择一个合适的位置,确保接收设备能够接收到信标发出的信号。
2.使用三脚架将接收设备放置在选择的位置上,并确保设备的稳定性。
3.连接接收设备的电源适配器,确保接收设备正常工作。
3.3 连接信标和接收设备1.根据所需距离,选择合适长度的电缆。
2.连接一端的电缆到信标设备的输出端口。
3.将另一端的电缆连接到接收设备的输入端口。
4.确保电缆连接牢固,并没有松动。
3.4 测试设备连接1.打开信标设备和接收设备的电源开关,确保设备正常工作。
2.在信标设备上设定一个测试信号,确保接收设备能够正常接收到信号。
3.观察接收设备上的显示屏或指示灯,确认是否能够正常接收到信号。
3.5 完成检查1.检查信标设备和接收设备的工作状态,确保一切正常。
2.确保设备安装稳定,没有松动的部分。
3.对设备进行必要的调试和校准,确保测距结果的准确性。
民航空管系统通信导航监视设备使用管理规定Document number:WTWYT-WYWY-BTGTT-YTTYU-2018GT民航空管系统通信导航监视设备使用管理规定第一章总则第一条为加强民航空管系统通信导航监视设备(以下简称“设备”)的管理,延长设备的使用年限,特制订本规定。
第二条设备使用年限指设备投入使用到退役所经历的时间。
第三条本规定适用于民航空管系统各级空管单位通信导航监视设备的运行、管理、维护、维修及保养工作。
第二章设备使用年限及更新计划第四条设备运行维护和管理单位必须按照《中国民用航空通信导航监视系统运行、维护规程》(以下简称《规程》)、《通信导航监视设备值班管理规定(试行)》等要求,做好设备的运行、维护和管理等有关工作,使设备达到规定的使用年限。
(一)甚高频通信设备、高频通信设备、语音通信交换系统、仪表着陆系统、全向信标、测距设备、无方向性信标、雷达(包括SSR、PSR、SMR)、自动化系统、程控交换机和记录仪使用年限不少于15年。
(二)数据通信网的硬件设备使用年限不少于10年,卫星网的基带硬件设备使用年限不少于15年,室外单元设备使用年限不少于12年。
(三)自动转报系统设备的使用年限不少于10年。
第五条在设备达到使用年限之前应提前启动设备更新改造项目,以保证设备能够提供连续可靠的服务。
(一)甚高频通信设备、高频通信设备、语音通信交换系统等单点通信设备,仪表着陆系统、全向信标、测距设备、无方向性信标等导航设备,雷达、自动化系统、程控交换机和记录仪应在投入使用第13年启动更新改造项目。
(二)数据通信网的硬件设备应在投入使用第7年启动更新改造项目;自动转报系统应在投入使用第8年启动更新改造项目;卫星网的基带硬件设备应在投入使用第12年启动更新改造项目,室外单元设备应在投入使用第9年启动更新改造项目。
第六条涉及计算机系统和软件系统的设备(如自动化系统、自动转报系统、语音通信交换系统、数据通信网和卫星网网控系统等),在设备达到使用年限之前,应根据业务和功能需要及时进行软件升级。

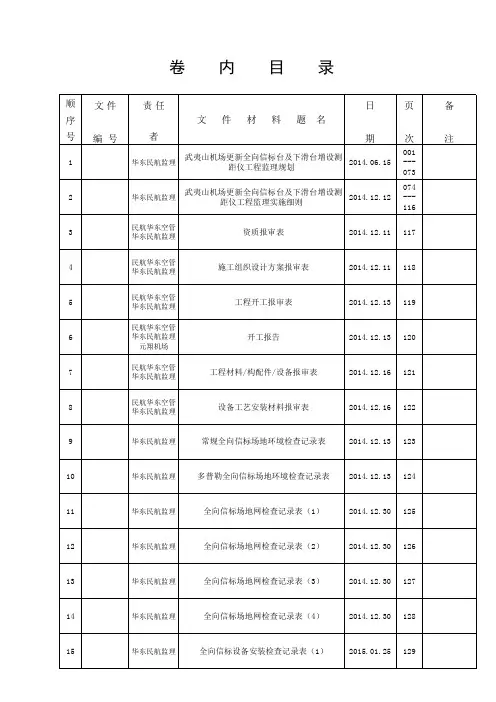

全向信标设备安装调试及验收技术规范目录第一章总则 ........................................ (5)第二章安装调试的前提条件 ........................................ .. (6)1.基础条件................................................................... (6)2.机房工艺依据标准................................................................... .. (6)第三章室外机械部分安装 ........................................ (7)1天线地网施工 .................................................................. (7)2天线立柱的调校 .................................................................. .. (9)3边带电缆的敷设 .................................................................. (11)4天线安装 .................................................................. (11)4.1载波和边带天线安装 (11)4.1.1天线吊装及位置调整 (12)4.1.2天线振子预置调整 (12)4.1.3天线罩安装 (12)4.2监视天线安装 (12)第四章室内设备安装 ........................................ (15)1天线分配单元的安装 .................................................................. . (15)2机柜安装................................................................... .. (16)3主电源及电池组连接................................................................... (16)第五章设备电气调试 ........................................ (18)1开机准备 .................................................................. (18)2天线系统调整................................................................... (19)3发射机测试及调整................................................................... . (19)3.1载波和边带频率 (19)3.2载波输出功率测试及校准 (19)3.3载波和边带的相位调整 (19)3.4边带输出功率调整 (20)3.5调制信号的调整 (20)4监视器调整................................................................... . (20)4.1监视器自身参数调整 (20)4.2监视器校准 (20)4.3监视门限设定 (21)4.4误差曲线测试 (21)5遥控器连接设置................................................................... .. (21)6控制功能的验证................................................................... .. (21)附件1 INDRA VRB-52D安装调试及验收规范 (22)1室外机械部分安装 .................................................................. . (22)2室内设备安装 .................................................................. (22)3设备电气调试 .................................................................. (22)3.1开机准备 (22)3.1.1 控制线缆制作 (22)3.1.2 机内RF电缆制作 (23)3.1.3 设备各模块预设 (23)3.1.4 电源连接 (24)3.2天线系统调整 (25)3.2.1 边带电缆的测试与修剪 (25)3.2.2 天线调整 (29)3.2.3 边带通路匹配 (32)3.2.4 SMA输出电缆 (35)3.2.5 假负载模拟天线阵 (36)3.2.6 载波匹配 (38)3.3发射机调整 (38)3.3.1 发射机参数设置 (38)3.3.2 载波和边带频率 (39)3.3.3 载波输出功率 (39)3.3.4载波和边带相位调整 (39)3.3.5 边带输出功率 (40)3.3.6 调制信号的调整 (40)3.4.1 监视器自身参数调整 (41)3.4.2 监视器校准及门限设置 (41)3.4.3 方位误差曲线测试 (41)3.5遥控连接设置 (41)附件2 DVOR 432设备安装调试 ........................................ (43)1室外机械部分安装................................................................... . (43)2室内设备安装................................................................... (43)3设备电气调试................................................................... (43)3.1开机前准备 (43)3.1.1 设备组件跳线设置 (43)3.1.2 软件安装 (43)3.2天线系统调整 (43)3.2.1 去耦及匹配预置 (44)3.2.2 天线匹配 (45)3.3发射机调整 (46)3.3.1 发射机参数设置 (47)3.3.2 载波和边带频率 (47)3.3.3 载波输出功率 (47)3.3.5载波和边带相位调整 (48)3.3.3 边带输出功率 (48)3.3.4 调制信号的调整 (49)3.4监视器调整 (49)3.4.1 监视器自身参数调整 (49)3.4.2 监视器校准 (49)3.4.3 监视器门限设置 (50)3.4.4 方位误差曲线测试 (50)3.4.5 天线故障检测预设 (51)3.5遥控连接设置 (52)附表1台站基本信息记录 (53)附表2地阻测量 (53)附表3天线阵子位置测量 (54)附表4监视天线检查结果 (55)附表6外场测试 (57)附表7误差曲线测试记录 (58)附表8-1CTU单元设置 (59)附表8-2MBD单元设置 (60)附表8-3RPG的设置 (61)附表8-4SGN的设置 (62)附表9信号源稳定测试记录 (63)附表10边带电缆测试记录 (64)附表11边带电缆修剪-ADS单元静态阻抗测量表 (65)附表12边带相位一致性调整记录 (66)附表13SCU端测量阻抗值 (67)附表14边带匹配验证测量 (68)附表15“X0”测量检查记录表 (69)附表16-1432设备开机前检查表 (70)附表16-2432设备供电状态检查表 (70)附表17432天线回波损耗测量记录表 (71)附表18432设备发射机参数记录表 (72)第一章总则1本规范旨在为设备安装调试单位和技术人员提供明确、规范的操作指导以确保优质高效施工,为工程质量监督部门和设备运行管理单位用户提供过程监视和质量验收的参考标准,为民航行业管理机构实施安全监管和质量监督提供有力支持和帮助。
1d413000 民航机场空管工程1d413010 民航机场航空通信导航及监视系统大纲要求:掌握导航系统的构成、掌握监视系统的主要内容、掌握民航机场航空通信导航及监视系统的建设要求、掌握民航机场航路工程的构成及建设要求、熟悉民用航空通信的方式、悉民用航空通信导航监视设施防雷技术及其施工要求1d413011 导航系统导航系统包括全向信标、测距仪、仪表着陆系统、全球卫星导航系统。
一、全向信标(vor)全向信标vor (very high frequency ommi-directional range)是一种相位式近程甚高频导航系统。
由地面的电台向空中的飞机提供方位信息,以便航路上的飞机可以确定相对于地面电台的方位。
这个方位以磁北(用n来表示)为基准,它通过直接读出电台的磁方位角来确定飞机所在位置,或者在空中给飞机提供一条“空中道路”,以引导飞机沿着预定航道飞行。
在民航运输机上,还可以预先把沿航线的各个vor台的地理位置(经度、纬度)、发射频率、应飞行的航道等逐个输入计算机(飞行管理系统和自动飞行系统),在计算机的控制下,飞机就可以按输入的数据自动地到达目的地。
全向信标vor在空中导航中有以下几个具体用途:(1)利用机场附近的vor台可以实现归航和出航;(2)利用两个已知位置的vor台可以实现直线位置线定位;(3)航路上的vor台可以用作为航路检查点,实行交通管制;(4) tvor (terminal v()r)放置在跑道的轴线延长线上,利用与轴线一致的方位射线进行着陆引导。
例题4:全向信标vor在空中导航的用途()a 归航和出航b 直线位置线定位 c航路检查点 d着陆引导 e 提供引导信息答案:abcd解析:本题考查全向信标vor的用途。
e提供引导信息是测距仪(dme)的功能。
全向信标具有以下几个特点:(1)因为工作频率较高(在超短波波段),所以受静电干扰小,指示比较稳定;(2)提供地面电台磁方位角,准确性较高;(3)所提供航道信号只能在水平面到仰角45o的垂直范围内,在电台上空有一个盲区不能提供方位信号,作用距离限制在视线距离内,随飞机高度而增加;(4)电台位置的场地要求较高,如果电台位置选在山区或附近有较大建筑物的地点,由于电波的反射,将导致较大的方位误差。
浅谈甚高频全向信标(VOR)系统摘要甚高频全向信标(vor)是现代航空无线电测向的一种地面导航设备,被广泛应用于短距及中距制导。
多普勒甚高频全方位信标(dvor)是常规vor的进一步发展。
它利用多普勒效应及宽孔径天线系统从而使它能产生更加精密得多的方位角信号。
本文通过对甚高频全向信标原理介绍,使我们能够对其有一个初步的了解。
关键词甚高频全向信标导航【中图分类号】f764.6一、甚高频全向信标系统概念vor(甚高频全向信标测距)是一种用于航空的无线电导航系统,由美国从20世纪20年代的“旋转信标”发展而来,1946年作为美国航空标准系统,1949年被icao采纳为国际标准导航系统。
其工作频段为108.00 兆赫- 117.95 兆赫的甚高频段,并且在全球范围内作为中短距离航空器引导方式的无线电导航设备。
这一设备可以进行远程控制和远程监视。
dvor导航设备是传统vor设备的改进。
通过利用多普勒效应和宽幅度天线,它可以提供相对来说更加精确的方位角信息。
dvor导航系统一般应用于地理条件恶劣的地区。
vor系统的运行的理论基础是测量地面站发射的2个30hz的信号的相位偏移。
一个信号(参考信号)在所有方向上的相位都相同。
而对于第2个30hz的信号(变化信号)来说,它与参考信号之间的相位偏移就是与方位角相关的函数。
机载的接收机通过测量两个信号之间的相位偏移就可以计算得到方位角。
dvor系统可以和dme(distance measuring equipment)系统联合使用形成dvor/dme台站。
这样飞行器就可以通过单个dvor/dme 台站的位置来判定自身的位置。
dvor设备可以安装在10英尺高的建筑内。
dvor天线系统则安装在地网上,其高度依据实际情况而定。
二、vor/dvor信号的产生vor台产生的射频信号由2个30hz的正弦波调制。
这两个30hz 的信号之间有确定的相位关系,与从什么方向接收到此信号有关。
全向信标/测距仪台建设要点根据民航导航发展趋势,全相信标/测距仪导航台在航路上将作为PBN程序的陆基设施[1],同时作为进离场程序的一环,在将来一段时间内全向信标/测距仪导航台仍然是重要的导航设施。
全向信标/测距仪导航台的基本构成都较为类似,但由于设置地点、当地环境的差异,又体现出设计的多样化。
在参与导航台建设的过程中,提炼其中通用的部分,归纳全向信标/测距仪导航台在设计、施工过程中需考虑的要素,从新建导航台、旧导航台更新改造两种情况分析建设过程中一些关键的节点和注意事项。
标签:无线电导航;导航台;设计;施工国内民航业正处于加速发展阶段,随着技术的革新,航空器导航方式随之增加。
在目前的航空技术背景下,无线电导航是一种具有高可靠性和高精度的导航方式。
多普勒甚高频全向信标(DVOR)是一种得到国际公认的高精度近程相位测角导航系统,通过与机载接收机和测距仪(DME)的配合,测定航空器的磁方位角和航空器与导航台之间的距离。
全向信标/测距仪台一般分为在航路(线)上为航空器提供飞行引导信息的航路导航台和在进近区域为飞行的航空器提供引导信息的近场导航台。
随着航线的拓展、机场的新建和改扩建,对导航台的需求随之增长。
导航台的建设具有一定的同一性,有对其进行建设方案标准化的价值。
本文将从新建全向信标/测距仪导航台和全向信标/测距仪导航台原址更新两个角度阐述具有一般性的建设过程和建设要点,并着重挑选部分重要节点和注意事项展开讨论。
一、建设过程简介新建/更新全向信标/测距仪导航台,主要包括前期(需求、选址、规划)阶段、设计阶段、施工阶段和验收阶段。
前期阶段包括可研报告编制、台站选址及征地、初步设计及概算编制、台址频率申报及批复、设备招标采购等,其中更新全向信标/测距仪导航台的选址分为原址更新和异址更新;设计阶段包括飞行程序设计、施工图设计等;施工阶段包括确定施工单位、土建工程施工、导航设备配套设施施工和导航设备安装等;验收阶段包括飞行校验、初步验收、竣工验收、行业验收及地方专项验收等。
全向信标测距仪台施工方案一、前言本施工方案旨在详细阐述全向信标测距仪台的安装与调试过程,确保施工工作能够按照既定的步骤和标准进行,从而保障设备的正常运行和测量精度。
二、设备准备与检查确认全向信标测距仪台及其附件完好无损,规格型号符合设计要求。
准备所需的三脚架、电源适配器、电缆等辅助材料,并确认其质量和规格符合施工要求。
三、三脚架安装与稳定选择平坦、稳固的地面作为安装点,确保三脚架能够平稳放置。
根据设备要求,调整三脚架的高度和角度,确保设备能够稳定放置。
四、电源适配器连接确认电源适配器的输入电压与现场电源相匹配。
将电源适配器与全向信标测距仪台连接,确保连接牢固可靠。
五、接收设备位置选择根据实际需求,选择合适的接收设备位置,确保能够接收到全向信标测距仪台的信号。
考虑环境因素,如建筑物、树木等障碍物对信号的影响,确保接收设备能够接收到稳定、准确的信号。
六、电缆选择与连接根据设备要求,选择合适的电缆类型和长度。
电缆连接应牢固可靠,避免松动或接触不良导致信号传输不稳定。
七、测试信号设定根据设备说明书,设定测试信号的相关参数,如频率、功率等。
验证测试信号的准确性和稳定性,确保设备能够正常工作。
八、设备状态检查检查全向信标测距仪台及其附件是否安装正确、连接牢固。
确认设备电源供应正常,无异常指示灯亮起。
九、设备调试与校准对全向信标测距仪台进行初步调试,确保其能够正常发射和接收信号。
使用校准工具对设备进行校准,确保测量结果的准确性和可靠性。
十、施工注意事项在施工过程中,应严格遵守安全操作规程,确保施工人员的人身安全。
施工现场应保持整洁有序,避免杂物和障碍物影响施工进程。
施工完成后,应进行全面的检查和测试,确保设备能够正常运行并满足设计要求。
十一、总结本施工方案详细介绍了全向信标测距仪台的安装与调试过程,为施工人员提供了清晰的操作指导。
在施工过程中,应严格按照施工方案进行,确保设备能够顺利安装并投入使用。
同时,施工人员应注意安全、保持现场整洁有序,确保施工质量和进度。
