(完整版)电弧炉冶炼浇注工艺规程(LB)

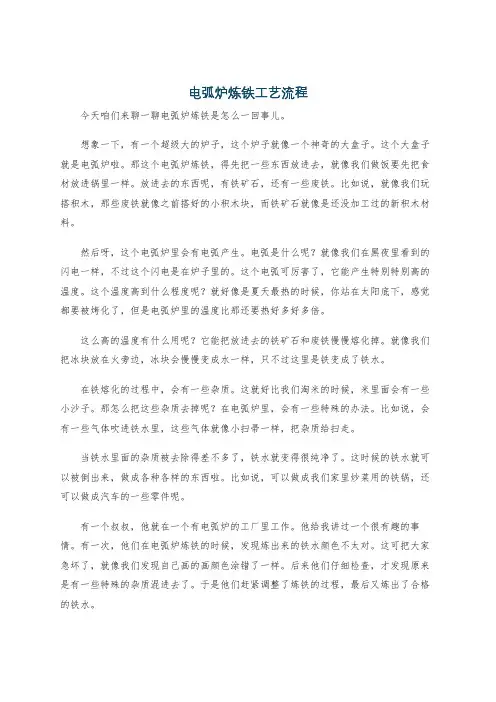

电弧炉炼铁工艺流程今天咱们来聊一聊电弧炉炼铁是怎么一回事儿。

想象一下，有一个超级大的炉子，这个炉子就像一个神奇的大盒子。

这个大盒子就是电弧炉啦。

那这个电弧炉炼铁，得先把一些东西放进去，就像我们做饭要先把食材放进锅里一样。

放进去的东西呢，有铁矿石，还有一些废铁。

比如说，就像我们玩搭积木，那些废铁就像之前搭好的小积木块，而铁矿石就像是还没加工过的新积木材料。

然后呀，这个电弧炉里会有电弧产生。

电弧是什么呢？就像我们在黑夜里看到的闪电一样，不过这个闪电是在炉子里的。

这个电弧可厉害了，它能产生特别特别高的温度。

这个温度高到什么程度呢？就好像是夏天最热的时候，你站在太阳底下，感觉都要被烤化了，但是电弧炉里的温度比那还要热好多好多倍。

这么高的温度有什么用呢？它能把放进去的铁矿石和废铁慢慢熔化掉。

就像我们把冰块放在火旁边，冰块会慢慢变成水一样，只不过这里是铁变成了铁水。

在铁熔化的过程中，会有一些杂质。

这就好比我们淘米的时候，米里面会有一些小沙子。

那怎么把这些杂质去掉呢？在电弧炉里，会有一些特殊的办法。

比如说，会有一些气体吹进铁水里，这些气体就像小扫帚一样，把杂质给扫走。

当铁水里面的杂质被去除得差不多了，铁水就变得很纯净了。

这时候的铁水就可以被倒出来，做成各种各样的东西啦。

比如说，可以做成我们家里炒菜用的铁锅，还可以做成汽车的一些零件呢。

有一个叔叔，他就在一个有电弧炉的工厂里工作。

他给我讲过一个很有趣的事情。

有一次，他们在电弧炉炼铁的时候，发现炼出来的铁水颜色不太对。

这可把大家急坏了，就像我们发现自己画的画颜色涂错了一样。

后来他们仔细检查，才发现原来是有一些特殊的杂质混进去了。

于是他们赶紧调整了炼铁的过程，最后又炼出了合格的铁水。

电弧炉炼铁就是这样一个很有趣的过程，它就像一场神奇的魔法，把铁矿石和废铁变成了有用的铁水，然后这些铁水又能变成我们生活中各种各样离不开的东西呢。

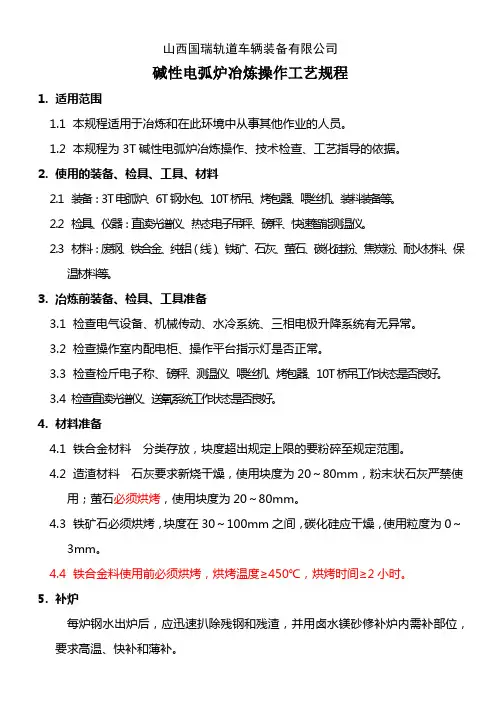

山西国瑞轨道车辆装备有限公司碱性电弧炉冶炼操作工艺规程1.适用范围1.1 本规程适用于冶炼和在此环境中从事其他作业的人员。

1.2 本规程为3T碱性电弧炉冶炼操作、技术检查、工艺指导的依据。

2.使用的装备、检具、工具、材料2.1装备：3T电弧炉、6T钢水包、10T桥吊、烤包器、喂丝机、装料装备等。

2.2检具、仪器：直读光谱仪、热态电子吊秤、磅秤、快速智能测温仪。

2.3材料：废钢、铁合金、纯铝（线）、铁矿、石灰、萤石、碳化硅粉、焦炭粉、耐火材料、保温材料等。

3.冶炼前装备、检具、工具准备3.1 检查电气设备、机械传动、水冷系统、三相电极升降系统有无异常。

3.2 检查操作室内配电柜、操作平台指示灯是否正常。

3.3 检查检斤电子称、磅秤、测温仪、喂丝机、烤包器、10T桥吊工作状态是否良好。

3.4 检查直读光谱仪、送氧系统工作状态是否良好。

4.材料准备4.1铁合金材料分类存放，块度超出规定上限的要粉碎至规定范围。

4.2 造渣材料石灰要求新烧干燥，使用块度为20～80mm，粉末状石灰严禁使用；萤石必须烘烤，使用块度为20～80mm。

4.3 铁矿石必须烘烤，块度在30～100mm之间，碳化硅应干燥，使用粒度为0～3mm。

4.4铁合金料使用前必须烘烤，烘烤温度≥450℃，烘烤时间≥2小时。

5.补炉每炉钢水出炉后，应迅速扒除残钢和残渣，并用卤水镁砂修补炉内需补部位，要求高温、快补和薄补。

当炉体大修和中修后，要烘烤炉体，在炉体良好时方可冶炼生产。

6.配料及装料6.1 按生产要求钢种及吨位进行配料，配料应大小块度合适，大中小料搭配以减少加料次数6.2 配碳量：要求炉料熔清后碳量≥0.50%。

6.3 装料前在炉底铺炉料2～7%左右的石灰。

6.4 废钢应清洁、少锈，装料时尽可能密实，下部先装一斗小料，大料装在中部高温区，其次装中块或小块料，最上面装钢屑，二次加料只需加小块料。

7.熔化7.1 送电10～15分钟电极穿井后，调整电流采用最大功率送电。

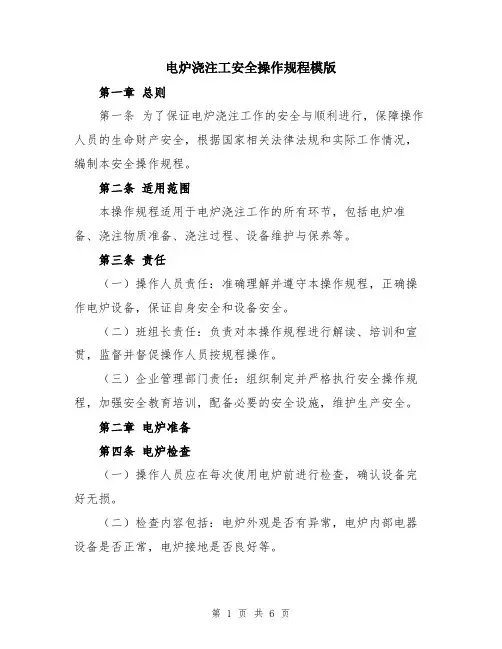

电炉浇注工安全操作规程模版第一章总则第一条为了保证电炉浇注工作的安全与顺利进行，保障操作人员的生命财产安全，根据国家相关法律法规和实际工作情况，编制本安全操作规程。

第二条适用范围本操作规程适用于电炉浇注工作的所有环节，包括电炉准备、浇注物质准备、浇注过程、设备维护与保养等。

第三条责任（一）操作人员责任：准确理解并遵守本操作规程，正确操作电炉设备，保证自身安全和设备安全。

（二）班组长责任：负责对本操作规程进行解读、培训和宣贯，监督并督促操作人员按规程操作。

（三）企业管理部门责任：组织制定并严格执行安全操作规程，加强安全教育培训，配备必要的安全设施，维护生产安全。

第二章电炉准备第四条电炉检查（一）操作人员应在每次使用电炉前进行检查，确认设备完好无损。

（二）检查内容包括：电炉外观是否有异常，电炉内部电器设备是否正常，电炉接地是否良好等。

（三）如发现设备有问题，应立即报告班组长，并由维修人员进行维修或更换设备。

第五条电源接通与断开（一）操作人员在接通电源前，应先检查电炉设备及所有电源插座、电缆的连接是否牢固，确保接线正确。

（二）接通电源时应轻按开关，确保设备启动正常；断开电源时应先关闭设备，再拔掉电源插头。

（三）不得将电炉长时间放置在开着电源的状态下。

第三章浇注物质准备第六条浇注物质的选择（一）浇注物质应符合相关标准和规定，不得使用已过期或变质的物质。

（二）不得将易燃、易爆、有毒或刺激性的物质用于电炉浇注。

（三）标明了浇注工作所需物质的容器上，必须注明物质的名称、性质、用途、生产日期和有效期限。

第七条浇注物质的储存（一）浇注物质在储存过程中应避免阳光直射、高温、潮湿等情况，确保储存环境干燥通风。

（二）浇注物质容器要放置牢靠，标示完整，不得堆放过高，防止倾倒。

（三）不得将不同性质的浇注物质存放在同一储物柜中。

第八条浇注物质的配制（一）对于需要配制的浇注物质，应根据配方要求按比例准确称量、搅拌，注意个人防护措施。

电弧炉冶炼工艺流程一、原材料准备电弧炉冶炼工艺的起点是原材料的准备。

这一阶段包括将原材料（如生铁、废钢、矿石等）按照一定的比例和规格进行分类、筛选、清洗和处理，以确保其满足冶炼工艺的要求。

二、配料与投料配料是根据冶炼所需的化学成分和温度，将各种原材料按照一定的比例和顺序加入到电弧炉中。

投料过程中需注意避免不同原材料的交叉污染，确保原料的纯度和质量。

三、熔化与氧化在电弧炉中，通过电弧产生的热量将原材料熔化为钢水。

熔化过程中，通过吹氧或加入氧化剂对钢水进行氧化，以去除钢水中的杂质和气体，同时调整钢水的化学成分。

四、还原与合金化在熔化和氧化的基础上，通过加入还原剂和合金元素，对钢水进行进一步的合金化和还原处理。

这一步骤可以提高钢的力学性能和耐腐蚀性，以满足不同产品的需求。

五、钢水搅拌与成分调整通过搅拌装置对钢水进行搅拌，使钢水中的化学成分均匀分布。

同时，根据产品要求对钢水的化学成分进行微调，以确保其符合质量标准。

六、钢水温度调整与控制通过对钢水温度的监测和调整，确保钢水在浇注和连铸过程中的温度稳定和可控。

温度过高可能导致钢水氧化和吸气，温度过低则可能导致浇注困难和铸坯裂纹。

七、钢水去杂与精炼通过真空处理、喷吹氩气等手段，去除钢水中的杂质和气体，同时对钢水进行精炼，提高其纯净度和质量。

八、钢水浇注与连铸将经过处理的钢水浇注入连铸机中，通过连续铸造的过程生产出一定形状和质量的钢坯。

浇注和连铸过程中需严格控制浇注速度、冷却强度等参数，以确保铸坯的质量和性能。

九、钢坯冷却与矫直钢坯从连铸机出来后，需要进行冷却处理。

根据不同的钢种和规格，采用不同的冷却方式和设备，使钢坯逐渐降温并达到一定的硬度。

随后，通过矫直机对钢坯进行矫直处理，以消除铸造过程中产生的内应力。

十、成品检验与入库经过冷却和矫直处理后的钢坯需进行严格的检验，以确保其满足产品质量标准。

对于合格的成品，将其运输到仓库进行分类存放和标识，以备后续加工和使用。

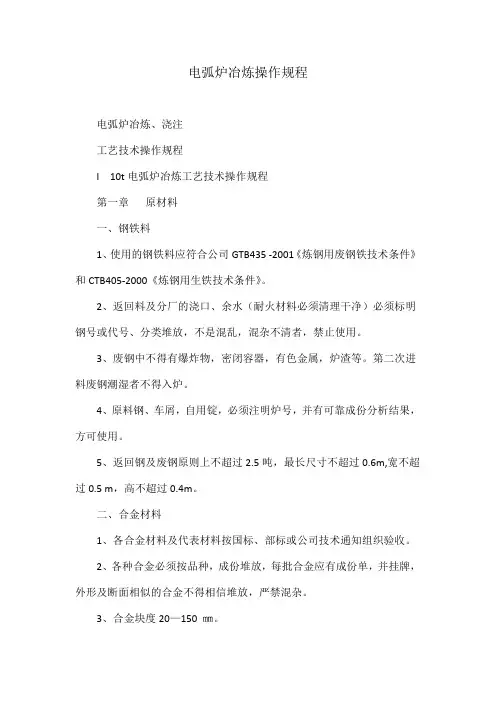

电弧炉冶炼操作规程电弧炉冶炼、浇注工艺技术操作规程I 10t电弧炉冶炼工艺技术操作规程第一章原材料一、钢铁料1、使用的钢铁料应符合公司GTB435 -2001《炼钢用废钢铁技术条件》和CTB405-2000《炼钢用生铁技术条件》。

2、返回料及分厂的浇口、余水（耐火材料必须清理干净）必须标明钢号或代号、分类堆放，不是混乱，混杂不清者，禁止使用。

3、废钢中不得有爆炸物，密闭容器，有色金属，炉渣等。

第二次进料废钢潮湿者不得入炉。

4、原料钢、车屑，自用锭，必须注明炉号，并有可靠成份分析结果，方可使用。

5、返回钢及废钢原则上不超过2.5吨，最长尺寸不超过0.6m,宽不超过0.5 m，高不超过0.4m。

二、合金材料1、各合金材料及代表材料按国标、部标或公司技术通知组织验收。

2、各种合金必须按品种，成份堆放，每批合金应有成份单，并挂牌，外形及断面相似的合金不得相信堆放，严禁混杂。

3、合金块度20—150 ㎜。

4、铁合金应保持干燥，不露天堆放，除进炉冷装外必须烘干或烘红。

5、合金必须有专用烘灶，不得混装，专用灶必须挂牌，标明合金名称及主要成份，上灶时间。

6、合金送料员按照电炉要求进行过磅后，再送电炉复磅。

7、出钢后半小时内必须收回炉前剩余合金，进入原合金灶烘烤或归于同种合金存放点。

三、造渣材料、氧化材料、脱氧材料1、石灰（1）化学成分：CaO≥88%,SiO2≤5%, S≤0.20%，P≤0.05%，MgO≤3%。

（2）使用石灰水份≤0.50%，块度30—100 ㎜，粉末及夹渣不得使用。

2、萤石（1）化学成份：CaF2≥85%, SiO2≤14.3%,S≤0.15%.（2）使用前水份≤0.10%，块度10—60 ㎜，应清洁干净。

3、白泡石（1）化学成份：SiO2≥80%，Al2O3≤18%。

（2）使用前水份≤0.30%，块度20—50 ㎜，应清洁干净，不能有粉末。

4、耐火砖块水份≤0.30%，块度≤50 ㎜。

5、铁矿（1）化学成份：Fe≥56%，SiO2≤12%，P≤0.10%, S≤0.10%。

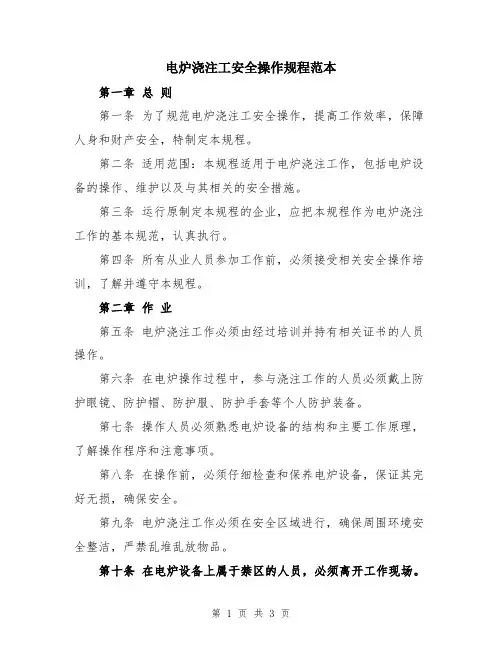

电炉浇注工安全操作规程范本第一章总则第一条为了规范电炉浇注工安全操作，提高工作效率，保障人身和财产安全，特制定本规程。

第二条适用范围：本规程适用于电炉浇注工作，包括电炉设备的操作、维护以及与其相关的安全措施。

第三条运行原制定本规程的企业，应把本规程作为电炉浇注工作的基本规范，认真执行。

第四条所有从业人员参加工作前，必须接受相关安全操作培训，了解并遵守本规程。

第二章作业第五条电炉浇注工作必须由经过培训并持有相关证书的人员操作。

第六条在电炉操作过程中，参与浇注工作的人员必须戴上防护眼镜、防护帽、防护服、防护手套等个人防护装备。

第七条操作人员必须熟悉电炉设备的结构和主要工作原理，了解操作程序和注意事项。

第八条在操作前，必须仔细检查和保养电炉设备，保证其完好无损，确保安全。

第九条电炉浇注工作必须在安全区域进行，确保周围环境安全整洁，严禁乱堆乱放物品。

第十条在电炉设备上属于禁区的人员，必须离开工作现场。

第三章安全第十一条电炉浇注工作必须按照规定程序进行，严禁擅自进行违规操作。

第十二条按照规定操作程序进行浇注时，必须注意无尘室空气中的温度和湿度，严禁使用开火和明火。

第十三条浇注过程中，严禁穿戴松散的衣物和饰物，以免被卷入设备造成伤害。

第十四条在浇注过程中，禁止将手臂或头部靠近设备内部，以免发生意外伤害。

第十五条浇注完成后，必须立即进行设备的清理，确保设备内部干净整洁。

第十六条严禁在设备上随意搬动和更换零部件，如遇到问题，应及时通知维修人员进行处理。

第四章应急措施第十七条在电炉浇注过程中，如发生紧急情况，必须立即按照应急预案采取相应措施，并向公司相关人员汇报。

第十八条在设备发生故障或异常情况时，操作人员应立即停止工作，向维修人员反映情况，并等待维修人员进行处理。

第十九条在浇注过程中，如发现漏电、电压异常等情况，应立即切断电源，并通知维修人员进行处理。

第五章管理第二十条电炉设备必须按照相关规定进行工作记录，包括设备运行情况、维修记录、事故情况等，必要时应向相关部门汇报报告。

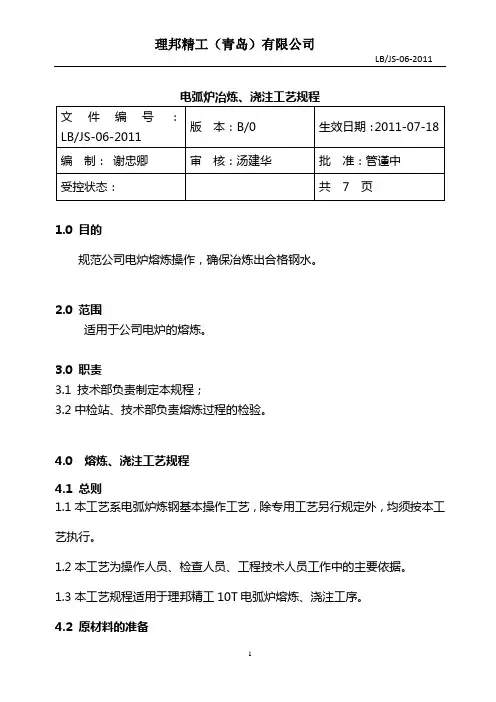

电弧炉冶炼、浇注工艺规程1.0 目的规范公司电炉熔炼操作，确保冶炼出合格钢水。

2.0 范围适用于公司电炉的熔炼。

3.0 职责3.1 技术部负责制定本规程；3.2中检站、技术部负责熔炼过程的检验。

4.0 熔炼、浇注工艺规程4.1 总则1.1本工艺系电弧炉炼钢基本操作工艺，除专用工艺另行规定外，均须按本工艺执行。

1.2本工艺为操作人员、检查人员、工程技术人员工作中的主要依据。

1.3本工艺规程适用于理邦精工10T电弧炉熔炼、浇注工序。

4.2 原材料的准备4.2.1废钢4.2.1.1大型废钢（大型机器零部件等）：块重＜500kg，块度＜700×500×500。

4.2.1.2中小废钢（钢材及切头、锻铆件等）：块重＜200kg，块度＜600×500×400。

4.2.1.3钢屑、轻薄料压块：块度＜700×400×4004.2.1.4回炉料（浇冒口、废铸件等）：块重＜500kg，块度＜700×500×400。

4.2.1.5废钢应按成分、块度分类存放。

不应带有冰块、砂块、有色金属等，严禁封闭容器、易爆炸物等物品入炉。

4.2.1.6炉料应无油、干燥。

油污料和严重锈蚀的炉料应清除污、锈4.2.1.7严禁装入油漆桶、涂料桶类物品入炉。

4.2.2合金及辅助材料4.2.2.1所用各种合金材料和辅助材料应保持干燥、洁净。

4.2.2.2各种材料的主要成份、块度，必须符合原材料技术要求，使用前必须清楚成份含量，并经烘烤使用。

4.2.2.3各种合金辅料使用条件及干燥温度如下表：4.2.2.4严禁使用粉化石灰造渣。

4.2.2.5电极必须存放于干燥地方，搬运时严禁破损。

4.2.2.6认真填写原材料烘干记录。

4.3 补炉与烘炉4.3.1补炉材料：补炉材料必须提前半小时混合均匀。

干式捣打料（XYD--2）：含MgO＞80%，堆积密度2.45-2.6；卤水（比重1：3）。

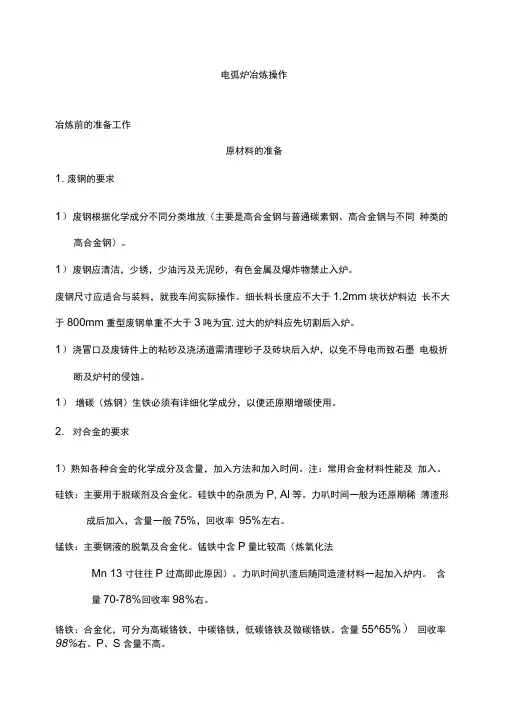

电弧炉冶炼操作冶炼前的准备工作原材料的准备1. 废钢的要求1）废钢根据化学成分不同分类堆放（主要是高合金钢与普通碳素钢、高合金钢与不同种类的高合金钢）。

1）废钢应清洁，少锈，少油污及无泥砂，有色金属及爆炸物禁止入炉。

废钢尺寸应适合与装料，就我车间实际操作。

细长料长度应不大于1.2mm块状炉料边长不大于800mm重型废钢单重不大于3吨为宜,过大的炉料应先切割后入炉。

1）浇冒口及废铸件上的粘砂及浇汤道需清理砂子及砖块后入炉，以免不导电而致石墨电极折断及炉衬的侵蚀。

1）增碳（炼钢）生铁必须有详细化学成分，以便还原期增碳使用。

2. 对合金的要求1）熟知各种合金的化学成分及含量，加入方法和加入时间。

注：常用合金材料性能及加入。

硅铁：主要用于脱碳剂及合金化。

硅铁中的杂质为P, Al等。

力叭时间一般为还原期稀薄渣形成后加入，含量一般75%，回收率95%左右。

锰铁：主要钢液的脱氧及合金化。

锰铁中含P量比较高（炼氧化法Mn 13寸往往P过高即此原因）。

力叭时间扒渣后随同造渣材料一起加入炉内。

含量70-78%回收率98%右。

铬铁：合金化，可分为高碳铬铁，中碳铬铁，低碳铬铁及微碳铬铁。

含量55^65%）回收率98%右。

P、S含量不高。

钼铁:合金化，钼铁属难熔合金，力叭时间在装料时同炉料一起装入或在熔化期及氧化前期力叭。

为节约用量，一般在熔毕样分析成分结果出来后按计算加入，并及时吹氧，使其完全熔化。

钼铁加入时会产生沸腾现象（称为钼沸腾）。

力口料时应将炉体向后摇起，加料人员站在路门侧面。

含量50-58%回收率98%上（按100% 计算）。

镍：还原期（后期）力叭，含量99%以上,回收率100%2）铁合金加入炉中以前需要烘烤（以除去水分及部分合金所含氢较高）,块度适中。

3、造渣材料1）石灰（见表）块度要求20-80m。

粉末原则上不超过5%（S<0.15%2）萤石。

是由萤石矿直接开采而得。

改善炉渣流动性而不降低碱度，可增强渣钢面反应能力，对脱去钢液中的PS有利。

电弧炉炼钢工艺流程1.准备工作：首先，需要准备好所需的废钢或生铁作为原料。

同时，还需准备好电弧炉、电源设备、废气处理系统等辅助设备。

另外，还需安排好工作人员及其岗位，以确保整个工艺流程的顺利进行。

2.上料：将准备好的废钢或生铁装入电弧炉的炉腔中。

为了确保炉料的均匀加热，需要合理布置炉料，并根据炉型的不同选择适当的上料方式。

3.加热：当上料完成后，开始对电弧炉进行加热。

通过电源设备产生电能，将电能转化为热能，使炉料快速加热。

一般情况下，电弧炉的加热温度可达到数千摄氏度，能够将炉料完全熔化。

4.合金调整：在炉料熔化的过程中，根据需要，向炉内加入适量的合金元素，以调整钢材的成分和性能。

加入的合金元素可以是合金块或合金粉末，通过电弧炉的高温将其熔化后与炉料充分混合。

5.温度控制：为了确保炉内温度的稳定，需要对电弧炉进行温度控制。

利用温度计等仪器检测炉内温度，并通过电源设备对电弧炉的功率进行调节，以维持所需的炉温。

6.炉脱硫：在炼钢过程中，废钢或生铁中含有大量杂质，其中最常见的是硫。

通过炉脱硫装置，可以将炉内硫化物与氧反应生成二氧化硫（SO2），然后通过废气处理系统排出。

7.炉脱磷：除了硫以外，废钢或生铁中还含有磷等杂质。

通过加入含氧化钙（CaO）的熔剂，使炉内的磷发生反应生成磷酸钙（Ca3(PO4)2），随后通过废渣排除。

8.合金调整：根据需要，可以在炉脱磷的过程中或炼钢结束后再次对钢水进行合金调整，以细调钢材的成分和性能。

9.出钢：当钢水炼制完成后，通过倾吊机将炉内的钢水倾出，将其倒入铸钢机进行连铸或铸坯待用，或直接进行浇注成型。

10.重复循环：一次炼钢过程结束后，可以继续进行下一次的炼钢，以提高炼钢效率。

总结：。

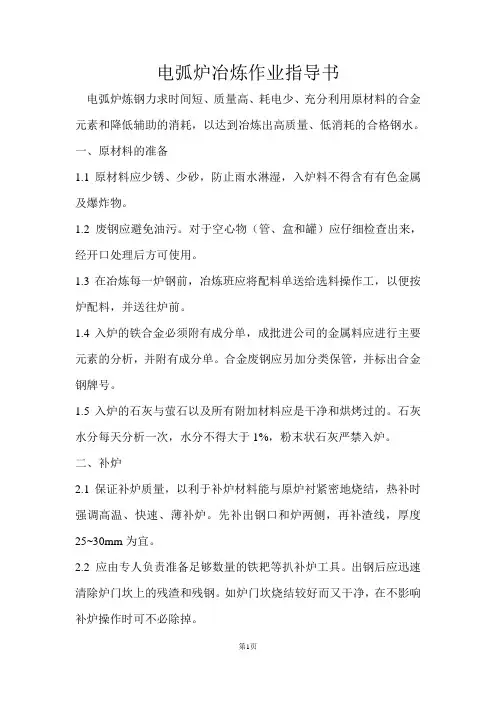

电弧炉冶炼作业指导书电弧炉炼钢力求时间短、质量高、耗电少、充分利用原材料的合金元素和降低辅助的消耗，以达到冶炼出高质量、低消耗的合格钢水。

一、原材料的准备1.1原材料应少锈、少砂，防止雨水淋湿，入炉料不得含有有色金属及爆炸物。

1.2 废钢应避免油污。

对于空心物（管、盒和罐）应仔细检查出来，经开口处理后方可使用。

1.3在冶炼每一炉钢前，冶炼班应将配料单送给选料操作工，以便按炉配料，并送往炉前。

1.4入炉的铁合金必须附有成分单，成批进公司的金属料应进行主要元素的分析，并附有成分单。

合金废钢应另加分类保管，并标出合金钢牌号。

1.5入炉的石灰与萤石以及所有附加材料应是干净和烘烤过的。

石灰水分每天分析一次，水分不得大于1%，粉末状石灰严禁入炉。

二、补炉2.1保证补炉质量，以利于补炉材料能与原炉衬紧密地烧结，热补时强调高温、快速、薄补炉。

先补出钢口和炉两侧，再补渣线，厚度25~30mm为宜。

2.2 应由专人负责准备足够数量的铁耙等扒补炉工具。

出钢后应迅速清除炉门坎上的残渣和残钢。

如炉门坎烧结较好而又干净，在不影响补炉操作时可不必除掉。

2.3 补炉材料和粘结剂应由专人准备。

力求数量足，补炉材料不得附有其它杂物。

根据公司的实际情况，补炉材料：70~80% 1~3mm和20~30% 0~1mm镁砂粉及比重1.1~1.3g/cm3MgCl2≥30%的卤水，比例为镁砂：卤水≈8~10：1；也可用镁砂7~8%沥青焦油代替卤水镁砂进行补炉。

2.4 出钢后炉子复位后应迅速扒除残渣残钢，随即投补损坏严重的地方。

一般先补炉门两侧和炉门坎下的炉坡，当炉温很高，难以观察炉体损坏情况时，应根据上一炉出钢的炉体情况分析判断，立即向损坏严重处投补，然后补出钢口两侧。

2.5 若出钢口堤坡处浸蚀严重时，可用耙子推挡进行阶梯修补，并保证有良好的烧结。

2.6 评定烧结好与坏，即看新补的材料和原有炉衬一样发红时，证明烧结良好。

2.7 若需补得厚些，则应通电进行烧结。

电弧炉基本操作规程碱性电弧炉氧化法冶炼工艺(一)配料 1 炉料比例注：炉料按大、中、小搭配，普通为：大料 20%、中小料各 40%2 配碳炉料的平均含量应满足氧化期中脱碳要求，便于钢水中气体和夹杂物的排除。

注：新修的炉衬易使钢水吸收气体，因此氧化脱碳量应适当增加。

3.炉料及其他化学成份的要求4.补炉材料镁砂粒度:0.8mm;镁砂粉:20/40 目;卤水比重:>1.35.铁合金硅铁块:50-100mm:锰铁块:30-80mm 6.渣料S≤ 0.080%P ≤ 0.060%Si ≤ 0.20%Mn ≤ 0.30%Cr ≤ 0.25%Ni ≤ 0.25%Mo ≤ 0.20%材质 要求炉料的平均含碳量(％)脱碳量(％)ZG200－400 (ZG15) 0.40-0.50 ZG230－450 (ZG25) 0.50-0.60ZG270－500 (ZG35) 0.60-0.70 ≥0.30ZG310－570 (ZG45) 0.70-0.80 ZG340－640 (ZG55)0.80-0.90说明 往往带有泥沙包括切屑、薄钢皮及碎料等炼钢生铁包括轧钢切头、锻造料头、厚钢板边角料及废机器零件等种类 浇冒口及废铸件钢屑 生铁废钢使用比例 35-50% 15-30% ≦ 15%余量(二)补炉和装料 1.要加强炉体维护,出钢前准备好扒、补炉工具和补炉用的材料(补炉镁砂粒 度:0.3mm,卤水调和合适.)出钢后即将撬去假门坎,迅速扒除炉底渣线的残钢 残渣。

2.扒完渣后,检查炉子情况,高温下快速补好炉门两侧、出钢口及渣线,要保证 出钢口处坡度和熔池形状。

补炉原则:高温、薄层、快补。

3.炉壁损坏严重时，可用镁砂、镁粉、卤水混成团状补之。

4.炉底太浅(上涨)则应在装料前加入小快矿石和萤石侵蚀炉底。

5.装料前应先检查炉体、炉盖、冷却系统、电器设备和机械装置是否正常，如 有故障应先排除后装料。

6.为保护炉底， 减轻炉底在加料时受炉料的冲击并提前造渣脱磷， 在炉底和炉 坡处先铺占炉料重 2%摆布的石灰(当装含磷较高炉料时，可适当加些矿石)， 然后再装料。

电弧炉操作规程1.开炉前必须检查电路系统，液压系统，水冷系统除尘系统等是否运转正常。

2.特别仔细检查水冷系统的压力是否够要求压力。

水冷皮管，三相导电横臂，卡头，炉体，炉门水箱等是否漏水，避免造成不必要的意外事故发生。

3.关注电极的长短，是否该接电极或换电极，同时在松或换电极时，必须吹干净卡头上的氧化渣和金属灰尘，避免送电打火造成铜瓦漏水现象。

4.加料之前，必须把三相电极上升到位，再旋炉盖，反之造成电极拆断。

5.加料前，先加800Kg—1000Kg石灰在炉底，大块和太重的炉料，加在炉底，以免塌料打断电极。

并且炉料中夹带有砖头，石块，沙子，炉渣等不导电物，必须拿出，以防送电不导电，断电极。

6.二次或三次加料时，并且炉料中含水和油质太多，那么前次炉料不能化得太清才加入，要提前加进炉内（炉料化到50%即可），以防钢水喷溅，爆炸，喷火等伤人和烧坏设备。

7.粉沫炉料不能加在炉底，或炉料得最上层，以防化清钢水沸腾或塌料时炉门口喷火伤人。

8.操作室只有班长和操作员进入，其余组员不得入内，并且操作员要指派专人，同时冶炼的原始记录和工艺流程卡要如实，仔细的填写。

9.在起步送电时，一定要用小电流，小电压给电，反之弧光对炉盖和炉墙的耐材侵蚀严重，造成炉盖和炉体的寿命期缩短，成本的增加。

10.在冶炼期，如想调节三相电极的电流，电压，必须断弧停电调节，以免变压器超负荷工作，以保证变压器工作寿命期。

11.要求合理配电，并且接合氧气助熔，加快熔化速度，缩短冶炼时间，节省电耗，降低消耗成本。

12.使用氧气时，先开水开到规定水压，再开气体（小）再深入钢液和炉渣的结合面，最后把气压开到规定的压力，反之，会造成烧枪，堵枪和氧枪回火。

13.在氧化期，并且是升温的情况下，氧气不能深吹，只能吹渣面下，刚好埋住枪头处，避免造成合金元素大量的氧化。

14.还原期，根据冶炼工艺，加强力度，做到还原渣成白色，褐色，黄色，各合金料达到高回收率，完成各成份达标出钢。

电弧炉炼钢工艺流程
《电弧炉炼钢工艺流程》
电弧炉是一种炼钢工艺中常用的设备，它利用电弧能量将废钢材料加热至熔化状态，然后通过冶炼和真空处理等工艺步骤，最终得到理想的钢材产品。

下面将介绍电弧炉炼钢的工艺流程。

首先，废钢材料被送入电弧炉的炉膛内，然后通过电磁感应加热，将废钢加热至熔点以上的温度。

在这个过程中，适量的石灰石和其他熔剂也被添加到炉内，以帮助去除废钢中的杂质和氧化物。

接下来是冶炼过程，熔融的废钢被充分搅拌，并且通过氧枪向熔池中喷吹氧气，以进一步去除废钢中的杂质和氧化物。

此时，钢液的成分和温度也在不断被监测和调整，以确保最终得到理想的钢材成品。

冶炼结束后，真空处理是电弧炉炼钢工艺中的重要环节。

在真空条件下，通过向熔池中喷吹气体，帮助进一步去除钢液中的氧化物和气泡，从而提高钢的纯净度和整体质量。

最后，经过冷却、凝固和成品处理等环节，将炼得的钢液浇铸成理想的钢材产品。

总的来说，电弧炉炼钢工艺流程包括废钢预处理、炉内加热、冶炼、真空处理、成品处理等多个环节，通过这些环节的协同作用，最终得到理想的高质量钢材产品。

电弧炉炼钢工艺流程详细
电弧炉炼钢是一种常用的炼钢方法，其工艺流程如下：
1. 准备工作：提前准备好原料，包括废钢、铁水、铁矿石等。

同时准备好所需的辅助材料，如石灰石、石灰、白云石等。

2. 装料：首先将炼钢炉清洁干净，然后按照一定比例将废钢和其他原料装入炉中。

3. 点火预热：点火后，将电弧引到炉内开始预热。

预热是为了提高炉内温度，加速原料的熔化。

4. 进行炼钢：当炉内温度达到一定程度后，开始注入适量的铁水。

同时，根据需要加入一定数量的辅助冶炼剂（如石灰石、石灰或白云石），来调节炉内温度和炉渣成分。

5. 进行冶炼反应：在电弧的高温下，原料中的铁和其他杂质与炉内的氧气发生反应，主要发生氧化还原反应和燃烧反应。

冶炼过程中，不断产生炉渣，将不需要的杂质从炉内排出。

6. 合金加入：根据需要，可以在合适的时机向炉中加入合金元素，以调整钢水的成分和性能。

7. 温度控制：在整个炼钢过程中，要控制炉内的温度，使其符合冶炼的需要。

通常通过调整电弧电流、气流等方式进行控制。

8. 出钢：当钢水达到所需的成分和温度时，打开铸钢包或倾吊
炉门，将钢水倒入铸钢模具中进行凝固和冷却。

9. 钢的后续处理：将凝固的钢坯进行淬火、轧制等加工工艺，以得到所需的钢材产品。

总之，电弧炉炼钢是通过电弧的高温和熔融反应，将废钢和其他原料转化为符合要求的钢水的过程。

工艺流程中包括装料、点火预热、炼钢、冶炼反应、合金加入、温度控制、出钢等步骤。

电弧炉炼钢工艺流程详细1.原料准备2.装料将经过混合并按照一定的配方准确称量的原料装入电弧炉中。

装料时需要注意保持良好的堆积密度以方便电弧和气体的顺利传递。

3.加热通过引入弧焰对原料进行加热，使其达到高温状态，一般在1600-1800摄氏度之间。

加热过程中需要注意火焰的稳定性和加热的均匀性，以确保原料能够充分熔化。

4.冶炼反应在高温下，原料中的铁和其他金属元素开始发生冶炼反应。

这些反应包括氧化、还原、合金化等，具体反应的类型和程度取决于原料的成分和所要求的钢铁性能。

5.渣运动加入适量的石灰石、萤石等氧化性杂质和氧化剂，使渣中含有足够的氧化还原剂和脱硫剂，促进冶炼反应的进行。

渣在工艺中起到分离金属和非金属、净化金属、保护炉衬的作用。

6.吹炼针对所需的钢种和要求的钢水质量，通过控制电极的高低、电流的强弱和氧气的流量等参数，对冶炼过程进行调控。

吹炼过程中，可以通过控制温度、合金配加和二次氧化等方式来调整钢水的成分和性能。

7.取样在冶炼过程中，需要定期对钢水进行取样，并进行化学分析，以确保冶炼过程和钢水性能的稳定。

8.出钢当达到所要求的钢水质量后，通过倒转炉衬和电极撤离等操作，将钢水从炉腔中倾出。

倒钢过程需要控制速度和角度，以确保钢水的均匀流出。

9.过程控制在整个炼钢过程中，需要通过实时监测和控制温度、气体流量、电流强度等参数，以确保炼钢过程的稳定性和钢水质量的合格。

10.精炼处理对于一些特殊要求的钢种，还需要进行精炼处理，包括真空处理、氩氧处理、搅拌精炼等。

这些处理能够进一步净化钢水的成分，提高钢的纯度和性能。

11.浇铸经过炼钢处理的钢水，通过连铸工艺进行浇铸成型，得到钢坯。

12.钢坯处理钢坯经过热轧、锻造、热处理等工艺，最终得到所需的钢铁产品。

综上所述，电弧炉炼钢工艺流程包含了原料准备、装料、加热、冶炼反应、渣运动、吹炼、取样、出钢、过程控制、精炼处理、浇铸和钢坯处理等步骤。

通过这些步骤，可以实现对钢材性能的调控和优化，满足不同应用领域对钢铁产品性能的要求。

电弧炉工艺流程和注意事项1、班长进行人员工作安排，设备巡检和辅料准备。

2、出钢时，有人专门联系行车吊料或换电极，出钢完后，清理EBT，保证出钢口通透，旋托盘的时候，要观察是否到位，不到位需要重新再打开，多次不到位必须联系钳工处理。

填充料灌完形成馒头状，灌少不安全，灌多浪费成本。

3、专人摇平炉体（班长，副班长，配电工），打起支撑，若指示灯不亮，必须先亲自确认，再倾炉。

根据炉底情况考虑是不是要加1-2吨石灰，提起电极到位，大炉盖到位，打开炉盖旋转锁，旋开炉盖到位。

观察炉内情况，需要补炉时，要做到快补，薄补，高温补，提前检查喷补系统设备。

4、加料专人指挥，对讲机按着红灯亮再说话，保证一个加料过程中的电量，料罐到位小勾再起，指挥人员要站在既保证安全，又能看到行车操作的位置。

5、加完料之前，要观察是否调节电极长度，两人配合作业（优先班长和配电工），注意炉盖必须旋开到位，然后下电极挨着小平台，再看清是几号电极抱闸钥匙孔，打开钥匙，打开抱闸按钮。

6、配电操作根据炉料的情况分二种配电方式：A、好料，本厂情况基本为加工料（一级料和打碎料为主），以两次加料配电方式为：电压17或16档，电流50-55KA起弧，电极穿井（3-6）分钟到位，提起电极，让其自己断弧，然后调节档位至（12-13-14）档化料，观察实际电流是否平稳，来不断的提升电流，电流根据目前的电极质量最大可以到65KA，超过65KA电极本身消耗过快。

大档位二十分钟，然后档位调小至14-15档送电（5-10）分钟，在通电期间加石灰（2-3）吨，加料专人指挥料罐吊起，加料。

第二次化料同上操作，注意后面料化至弧光快埋不住的时候，降低档位到15-16档，提高电流。

B、差料，本厂情况基本为返回料（渣包，钢渣，钢砂为主），埋弧效果不好，配电方式为，电压17或16档，电流50-55KA 起弧，观察电极穿井到位时间较长（8-12）分钟，提起电极，让其自己断弧，然后调节档位至（13-14-15）档化料，观察实际电流是否平稳，来不断的提高电流，在通电期间均匀的加石灰，注意后面料化至弧光快埋不住的时候，降低档位到15-16档，提高电流。

电弧炉炼钢工艺流程
电弧炉是一种常用于钢铁冶炼的设备，下面是电弧炉炼钢的一般工艺流程：
1. 准备工作：
-准备原材料，包括钢材废料、废铁、矿石等。

-确保电弧炉设备完好无损，准备好所需的电极、电弧炉炉衬等。

2. 入炉和预热：
-将原材料（废钢、废铁等）通过吊臂或倾倒装置装入电弧炉中。

-开始预热过程，通过电弧将电极与原料接触，将原料预热至高温状态。

3. 炼化和脱氧剂加入：
-添加一定量的炼化剂和脱氧剂（如硅、锰等），以提高钢液的质量和性能。

-运用电弧加热，并通过搅拌将原料和脱氧剂充分混合，促使冶金反应的进行。

4. 合金添加和调整：
-根据所需钢种的要求，添加特定合金元素，如镍、铬、钼等，改善钢液的性能和特性。

-根据钢液分析结果进行必要的调整和控制，确保合金元素的含量符合要求。

5. 炉渣处理：
-随着冶炼过程进行，钢水表面会形成一层炉渣，需要定期清除。

-炼钢师会根据需要调整炉渣的成分和性质，以保持良好的冶炼环境。

6. 温度控制和取样：
-通过测温设备控制炉内温度的变化，并确保钢液温度达到设计要求。

-定期进行取样分析，以确保钢液成分和质量满足要求。

7. 出钢和钢液后处理：
-当钢液具备所需的质量和温度时，通过倒炉装置将钢液倒出炉外，进入连铸机进行成形。

-钢液冷却后，可以进行进一步的后处理，例如热轧、冷轧、热处理等，以最终得到所需的钢产品。

需要注意的是，实际的电弧炉炼钢工艺流程可能存在一定的变化和调整，具体取决于钢铁冶炼厂的设备和所要生产的钢产品的特定要求。

以上提供的流程只是一个一般参考。

1．筑炉操作规程1.1大修工艺1.1.1绝热层。

砌筑时先在炉底紧贴炉壳底部铺一层10-15mm厚的石棉板，石棉板上铺一层硅藻土（厚度小于20mm），其上砌一层轻质粘土砖或粘土砖，其总厚度约80mm 左右。

1.1.2砌砖层1）平铺一层65mm左右的保温砖，砌砖需要加工好，砌至砖坡“八”字处时常出现三角缝隙，要最大限度的缩小砖缝，砌缝应≤1.5mm，砌好后需用粒度≤0.5mm的镁砂粉添缝，然后用木锤敲打使镁粉很好的渗入砖缝，最后扫去剩余镁粉。

2）砌好保温砖后，再砌一层65mm左右的镁砖，砖缝要求同上。

3）侧砌一层约115mm左右的镁砖，缝隙要求同上。

4）砌砖层相邻两层的砖缝应成45o或60o,以免砖缝重合，砌砖层必须干砌。

5）炉底砌完后，紧挨炉壳粘一层10mm左右的石棉板，再薄砌一层65mm的标准粘土砖，构成隔热层，可以湿砌。

1.1.3打结层。

1）镁砂颗粒配比为3～8mm者60%，小于或等于0.5mm者40%，打结采用平头风锤。

2）采用卤水粘结剂，卤水比重应达到1.3～1.4，使用温度为20～40o C，用量8～10%。

3）打结时压缩空气压力应大于6个大气压。

4）打结总厚度300mm左右，分层打结，第一层一般打结不大于80mm，以后各层不宜大于50mm。

5）新炉底打结前应将砖面预热到200o C左右。

6）炉底炉坡打结完后，最上层尽量平整一些，以便放平、放稳模胎，并用大小砖配合堵紧炉门，用平头风锤按每层50mm厚打结，同时衡量高度，以便于合计其后砌砖层厚度。

7）在打结炉壁的过程中，要注意出钢槽的位置，多用木质材料堵塞，以便在烤炉过程中燃烧干净而使出钢口畅通。

8）取下模胎，在打结壁上用D-4、D-6砖干砌上半炉壁，缝隙要求尽量小，砌完一层使用镁粉填充缝隙后再砌下层，相邻两层砖缝错开，共砌四层。

1.2中修工艺1.2.1炉壁厚度普遍小于100mm，局部严重损坏面积较大或炉底太薄（小于100mm）时需要中修。

电弧炉操作规程（一）引言概述：电弧炉是一种常用的炼钢设备，广泛应用于钢铁冶炼行业。

为了确保电弧炉的安全运行和提高炉子的冶炼效果，制定了一系列的电弧炉操作规程。

本文将对电弧炉操作规程进行详细阐述，包括操作前的准备工作、电弧炉的启动、冶炼过程的操作、炉后处理及安全注意事项。

正文：1. 操作前的准备工作1.1 确认炉前区域是否清洁整齐，清除杂物和堆积物1.2 检查炉体、电极、电缆等设备是否完好1.3 根据冶炼物料的要求，确定装料和配料计划1.4 清理和整理冶炼底吹设备，确保正常通风和气体流动1.5 检查冷却水系统和气体供应系统的运行情况2. 电弧炉的启动2.1 打开电源总开关，并确保电弧炉各部件接通电源2.2 启动电弧炉主控制系统，并进行系统自检2.3 按照操作手册要求启动冶炼底吹设备2.4 检查电极和电缆连接是否牢固，并进行接地检查2.5 调试电弧炉温度控制系统，确保温度参数正常显示3. 冶炼过程的操作3.1 按照配料计划将冶炼物料装入炉内，并按要求进行分层3.2 启动电弧，调整电弧长度和位置，使其与炉料充分接触3.3 控制冶炼底吹设备的气流和氧气进料量，保持合适的氧化还原环境3.4 定期取样，进行化验分析，根据结果调整冶炼参数3.5 监控炉内温度、电流、电压等参数，及时发现异常情况并采取措施4. 炉后处理4.1 冶炼结束后，关闭电弧和冶炼底吹设备4.2 卸料前，进行残余渣的清理和处理4.3 将炉料倾倒到预定区域，并进行冷却处理4.4 按照规定对冶炼底吹设备进行清理和保养4.5 检查电极和电缆的磨损情况，及时更换损坏部件5. 安全注意事项5.1 熟悉电弧炉设备的操作和安全规程5.2 掌握紧急停机和事故处理程序，并进行相关训练5.3 注意人身安全，佩戴防护装备，避免操作错误造成伤害5.4 遵守炉体维护和保养规范，定期检查设备运行情况5.5 发现设备异常或风险情况，及时向领导报告并采取应急措施总结：电弧炉操作规程是确保电弧炉安全运行和冶炼效果的重要保障。

电弧炉冶炼、浇注工艺规程1.0 目的规范公司电炉熔炼操作，确保冶炼出合格钢水。

2.0 范围适用于公司电炉的熔炼。

3.0 职责3.1 技术部负责制定本规程；3.2中检站、技术部负责熔炼过程的检验。

4.0 熔炼、浇注工艺规程4.1 总则1.1本工艺系电弧炉炼钢基本操作工艺，除专用工艺另行规定外，均须按本工艺执行。

1.2本工艺为操作人员、检查人员、工程技术人员工作中的主要依据。

1.3本工艺规程适用于理邦精工10T电弧炉熔炼、浇注工序。

4.2 原材料的准备4.2.1废钢4.2.1.1大型废钢（大型机器零部件等）：块重＜500kg，块度＜700×500×500。

4.2.1.2中小废钢（钢材及切头、锻铆件等）：块重＜200kg，块度＜600×500×400。

4.2.1.3钢屑、轻薄料压块：块度＜700×400×4004.2.1.4回炉料（浇冒口、废铸件等）：块重＜500kg，块度＜700×500×400。

4.2.1.5废钢应按成分、块度分类存放。

不应带有冰块、砂块、有色金属等，严禁封闭容器、易爆炸物等物品入炉。

4.2.1.6炉料应无油、干燥。

油污料和严重锈蚀的炉料应清除污、锈4.2.1.7严禁装入油漆桶、涂料桶类物品入炉。

4.2.2合金及辅助材料4.2.2.1所用各种合金材料和辅助材料应保持干燥、洁净。

4.2.2.2各种材料的主要成份、块度，必须符合原材料技术要求，使用前必须清楚成份含量，并经烘烤使用。

4.2.2.3各种合金辅料使用条件及干燥温度如下表：4.2.2.5电极必须存放于干燥地方，搬运时严禁破损。

4.2.2.6认真填写原材料烘干记录。

4.3 补炉与烘炉4.3.1补炉材料：补炉材料必须提前半小时混合均匀。

干式捣打料（XYD--2）：含MgO＞80%，堆积密度2.45-2.6；卤水（比重1：3）。

4.3.2出钢后立即检查炉况，需要补炉时，应先将炉底之剩钢、残渣全部扒出，然后进行修补。
