为了增加射孔枪与 套管间的环空间隙， 降低后续施工难度， 常采用较小直径的 射孔枪和射孔弹， 影响射孔的穿深。
三、特色射孔技术介绍-全通径射孔技术
全通径射孔简介
缺点
多次起下管柱
达不到保护产层的 目的，同时增加作 业成本，延长试油 周期。
三、特色射孔技术介绍-全通径射孔技术
全通径射孔简介
全通径射孔是采用油管将全通径射孔器材及配 套井下工具输送到目的层位，起爆射孔后，将射孔 器材的附件全部丢掉，整个管柱形成与油管直径相
≥320 ≥358 ≥458 ≥730 ≥409 ≥ 436 ≥639 ≥659 ≥400 ≥386 ≥736
≥13.1 ≥1030
适应
套管
规格 ≥73 ≥73 ≥89 ≥108 ≥108 ≥108 ≥102 ≥121 ≥121 ≥121 ≥121
≥121
13 108
≤16
127超深穿透 ≤105 ≥12.0
玉门油田射孔技术交流
汇报内容
一、射孔工艺简介 二、射孔工艺配套技术 三、特色射孔技术介绍 四、几点建议
一、射孔工艺简介
1、射孔概述
射孔就是利用特制的射孔器采用特定的射孔方式射穿 井下封闭油气产层的套管、水泥环并深入油气层，形成沟 通井筒与油气产层的流体通道。
射孔质量直接关系到油井的产量和油田产能建设。优 选射孔工艺，有利于提高油气采收率，降低勘探开发成本， 因此射孔被形象的比喻为油田勘探开发过程中的“临门一 脚”。
将全通径射孔与一次性完井管柱联作、与酸化（加砂）压裂联作等工艺技 术应用于克拉玛依、吐哈、塔里木等油田，并取得了较好的作业效果。
三、特色射孔技术介绍-全通径射孔技术
全通径射孔简介
（7）现场应用--湖41-141井
三、特色射孔技术介绍-全通径射孔技术
全通径射孔简介
缺点
多次起下管柱
达不到保护产层的 目的，同时增加作 业成本，延长试油 周期。
三、特色射孔技术介绍-全通径射孔技术
全通径射孔简介
全通径射孔是采用油管将全通径射孔器材及配 套井下工具输送到目的层位，起爆射孔后，将射孔 器材的附件全部丢掉，整个管柱形成与油管直径相
≥320 ≥358 ≥458 ≥730 ≥409 ≥ 436 ≥639 ≥659 ≥400 ≥386 ≥736
≥13.1 ≥1030
适应
套管
规格 ≥73 ≥73 ≥89 ≥108 ≥108 ≥108 ≥102 ≥121 ≥121 ≥121 ≥121
≥121
13 108
≤16
127超深穿透 ≤105 ≥12.0
玉门油田射孔技术交流
汇报内容
一、射孔工艺简介 二、射孔工艺配套技术 三、特色射孔技术介绍 四、几点建议
一、射孔工艺简介
1、射孔概述
射孔就是利用特制的射孔器采用特定的射孔方式射穿 井下封闭油气产层的套管、水泥环并深入油气层，形成沟 通井筒与油气产层的流体通道。
射孔质量直接关系到油井的产量和油田产能建设。优 选射孔工艺，有利于提高油气采收率，降低勘探开发成本， 因此射孔被形象的比喻为油田勘探开发过程中的“临门一 脚”。
将全通径射孔与一次性完井管柱联作、与酸化（加砂）压裂联作等工艺技 术应用于克拉玛依、吐哈、塔里木等油田，并取得了较好的作业效果。
三、特色射孔技术介绍-全通径射孔技术
全通径射孔简介
（7）现场应用--湖41-141井
射孔工艺介绍上PPT课件
127
127超深穿透
SDP39RDX30-1 SDP36HMX24-7 SDP48HMX45-1
≥140 ≥178 ≥178
20
6
1075
11.4
40
8
871
9.7
16
4
1349
12.4
.
15
大孔径射孔特点：射孔后套管上孔眼直 径大，射孔孔道相对深穿透射孔孔道短而粗， 渗流面积增加。
大孔径射孔适用于孔径为第一射孔要求 的射孔作业；适用于高黏油、稠油储层，出 砂储层。对于一些老井的多次采油，增大孔 道直径也有利于注入聚合物等的后续作业。
180
含砂微
3-06503
09.01. 23
1352
640
0.1 364 1
182
含砂微
3-07501
08.12. 19
253
202
2.4 375 4
75
含砂微
3-07502
07.06. 30
2311
986
9.0 915 7
114
含砂微
3-07503
07.06. 21
1653
7488
2.2
898
5
150
.
16
锦16块化学驱注入井射孔参数研究
BH46RDX43-1靶体剖开照片
.
17
锦16块化学驱注入井射孔参数研究
❖ 采用高孔密、大孔径、深穿透油管传输负压射孔， 负压值3～8MPa，利用负压射孔方式清洗孔道，减 少堵塞。
❖ 弹型选择：BH46RDX43-1 ❖ 枪型：140枪 孔密：24孔/m ❖ 相位: 8 相位
弹型
51 60 51 60 76 51 60 76 89 51 60 76 89 51 60 76 89 102 127 76 大孔径 1米弹
泵送式桥塞与射孔联做技术介绍n课件
间和人工成本。
安全可靠
由于采用泵送原理，避免了传 统桥塞在安装过程中可能出现 的卡塞、掉落等问题，提高了 作业安全性。
环保节能
泵送式桥塞采用密封设计，减 少了作业过程中对环境的污染 和能源的浪费。
适用范围广
泵送式桥塞适用于各种不同管 径和材料的管道，具有广泛的
适用范围。
泵送式桥塞的应用实例01来自02其他领域除油气田开发和煤层气开采外，该 技术还可应用于其他需要高效、安 全地实现桥塞和射孔联做的领域。
技术发展现状与趋势
技术发展现状
目前，泵送式桥塞与射孔联做技术已经得到了广泛应用和认可，成为油气田开发 领域的一项重要技术。
技术发展趋势
未来，该技术将继续朝着高效、安全、环保的方向发展，进一步提高施工效率和 降低对地层的伤害。同时，随着科技的不断进步和应用需求的不断提高，该技术 将不断优化和完善，以适应更广泛的应用领域和更复杂的地层条件。
02
泵送式桥塞技术
泵送式桥塞工作原理
泵送式桥塞是一种利用泵送原 理进行输送和定位的桥塞。
通过泵送系统将桥塞输送到预 定位置，然后通过触发机构使 其定位并实现密封。
泵送式桥塞通常与射孔枪配合 使用，以实现桥塞和射孔的一 体化作业。
泵送式桥塞的特点与优势
高效快速
泵送式桥塞能够快速准确地输 送到预定位置，减少了作业时
传统桥塞和射孔技术的局限性
传统的桥塞和射孔技术存在一定的局限性和不足，如施工周期长、对地层伤害 大等，无法满足现代开采的需求。
技术应用领域
油气田开发
该技术广泛应用于油气田开发领 域，尤其适用于海上油气田、复 杂地层和低渗透油气藏的开发。
煤层气开采
在煤层气开采领域，该技术也可用 于实现安全、高效、环保的煤层气 开发。
安全可靠
由于采用泵送原理，避免了传 统桥塞在安装过程中可能出现 的卡塞、掉落等问题，提高了 作业安全性。
环保节能
泵送式桥塞采用密封设计，减 少了作业过程中对环境的污染 和能源的浪费。
适用范围广
泵送式桥塞适用于各种不同管 径和材料的管道，具有广泛的
适用范围。
泵送式桥塞的应用实例01来自02其他领域除油气田开发和煤层气开采外，该 技术还可应用于其他需要高效、安 全地实现桥塞和射孔联做的领域。
技术发展现状与趋势
技术发展现状
目前，泵送式桥塞与射孔联做技术已经得到了广泛应用和认可，成为油气田开发 领域的一项重要技术。
技术发展趋势
未来，该技术将继续朝着高效、安全、环保的方向发展，进一步提高施工效率和 降低对地层的伤害。同时，随着科技的不断进步和应用需求的不断提高，该技术 将不断优化和完善，以适应更广泛的应用领域和更复杂的地层条件。
02
泵送式桥塞技术
泵送式桥塞工作原理
泵送式桥塞是一种利用泵送原 理进行输送和定位的桥塞。
通过泵送系统将桥塞输送到预 定位置，然后通过触发机构使 其定位并实现密封。
泵送式桥塞通常与射孔枪配合 使用，以实现桥塞和射孔的一 体化作业。
泵送式桥塞的特点与优势
高效快速
泵送式桥塞能够快速准确地输 送到预定位置，减少了作业时
传统桥塞和射孔技术的局限性
传统的桥塞和射孔技术存在一定的局限性和不足，如施工周期长、对地层伤害 大等，无法满足现代开采的需求。
技术应用领域
油气田开发
该技术广泛应用于油气田开发领 域，尤其适用于海上油气田、复 杂地层和低渗透油气藏的开发。
煤层气开采
在煤层气开采领域，该技术也可用 于实现安全、高效、环保的煤层气 开发。
桥塞分层射孔压裂技术 23页PPT文档
3:12点火不成功 起出检查点火不成原因，6:10坐封桥塞 8:13射孔枪第一级点火 射孔 8:17射孔枪第二级点火射孔 8:19射孔枪第三级点火射孔
9月15日3:07 9月15日 9月15日
第三层压裂
第四层射孔（电缆传输送凡尔到位 ，破裂压力34MPa 施工压力23-34MPa 停泵压力14MPa 施工排量10.0-10.5m3/min 砂量59m3 前置液量366m3 携砂液 量1317.5m3 顶替液量20m3 平均砂比4.4% 入地液量1703.5m3
40cm
CCL 点火头 射孔枪 多级装置 射孔枪 多级装置 射孔枪 第一点火头 桥塞火头送进工具 桥塞 9.5cm+15.5cm
桥塞零长10.16m 第一枪：5.7m；第二枪：3.72；第三枪：1.78
3、压裂 每次射孔后都进行压裂。
4、钻塞 使用连续油管钻塞。
5、建页HF-1井射孔+压裂日志表格
爆炸桥丝起爆系统的特点： 1、不含起爆药：大大提高火工品的固有安全性； 2、特殊的电路设计：将射频、杂散电流、静电、雷击 等危害拒之门外； 3、能有效抵抗恶劣电磁环境的危害； 4、防误通电：只有在特殊的高压电能的快速作用下才 能起爆。
爆炸桥丝式雷管
负电 Px-1 EBW雷管（桥塞）
电缆
正电
Px-1 EBW雷管（第一级射孔）
EBw雷管是无起爆药的高精密微秒电雷管 。
爆炸桥丝式雷管
5、使用水力推送技术 在水平段采用水力将桥塞和射孔枪泵送到预定位置。
三、工艺特点
1、使用可钻式桥塞
2、使用防喷装置
由于射孔枪和工具推进过程中以及坐封和射孔时井口都是带 压的，所以必须使用电缆井口防喷装置。防喷管内径应大于桥 塞外径。
9月15日3:07 9月15日 9月15日
第三层压裂
第四层射孔（电缆传输送凡尔到位 ，破裂压力34MPa 施工压力23-34MPa 停泵压力14MPa 施工排量10.0-10.5m3/min 砂量59m3 前置液量366m3 携砂液 量1317.5m3 顶替液量20m3 平均砂比4.4% 入地液量1703.5m3
40cm
CCL 点火头 射孔枪 多级装置 射孔枪 多级装置 射孔枪 第一点火头 桥塞火头送进工具 桥塞 9.5cm+15.5cm
桥塞零长10.16m 第一枪：5.7m；第二枪：3.72；第三枪：1.78
3、压裂 每次射孔后都进行压裂。
4、钻塞 使用连续油管钻塞。
5、建页HF-1井射孔+压裂日志表格
爆炸桥丝起爆系统的特点： 1、不含起爆药：大大提高火工品的固有安全性； 2、特殊的电路设计：将射频、杂散电流、静电、雷击 等危害拒之门外； 3、能有效抵抗恶劣电磁环境的危害； 4、防误通电：只有在特殊的高压电能的快速作用下才 能起爆。
爆炸桥丝式雷管
负电 Px-1 EBW雷管（桥塞）
电缆
正电
Px-1 EBW雷管（第一级射孔）
EBw雷管是无起爆药的高精密微秒电雷管 。
爆炸桥丝式雷管
5、使用水力推送技术 在水平段采用水力将桥塞和射孔枪泵送到预定位置。
三、工艺特点
1、使用可钻式桥塞
2、使用防喷装置
由于射孔枪和工具推进过程中以及坐封和射孔时井口都是带 压的，所以必须使用电缆井口防喷装置。防喷管内径应大于桥 塞外径。
射孔介绍ppt课件
5做好准备后下油管要快防止井下温度对射孔弹的影响21枪身直径mm最大孔密孔m1相位角射孔排列类应用范围7318660螺旋在127mm封隔器中或插入178mm封隔器8618660螺旋同上10161241863612906060螺旋每面三个孔1397mm套管127186361236126012060螺旋螺旋每面三个孔178mm套管13973612120螺旋194mm套管15243612361260120每面三个孔螺旋同上19053612120螺旋254mm套管油管传输射孔枪22二射孔过程中的污染在正压射孔中井筒液体压力高于地层压力孔道一形成井筒内的液体马上侵入到孔道中侵入地层孔隙对产层造成污染
36(12)
36( 12) 36(12)
36(12)
120
螺旋
60
每面三个孔
120
螺旋
120
螺旋
≥194mm套管 同上
≥254mm套管 22
二、射孔过程中的污染 井中的污染源：井筒流体、射孔残渣及工艺过程
1、液体的污染 在正压射孔中，井筒液体压力高于地层压力，孔道一形成，井筒内的液体马上侵 入到孔道中，侵入地层孔隙，对产层造成污染。井筒液柱压力越高，污染越严重。 在负压射孔时，孔道的形成是高速气流冲击而成，气流会携带液体，使液体冲击 到地层，仍会进入地层孔隙内，对产层有污染。只是当地层流体冲出孔道时带走 部分井筒内的液体，使污染有所减轻。液体对孔道壁岩石的伤害，还与液体的性 质有关。在射孔的总伤害中占比例是比较小的。尤其是在负压射孔中。
2．电缆传输套管枪负压射孔
套管枪负压射孔：指射孔前将井筒液面降低到一定
深度，使井底压力低于油藏压力建立负压差。该方
法主要用于低压油藏。特点：可使射孔孔眼得到
“瞬时”冲洗，形成完全清洁畅通的孔道；可避免
36(12)
36( 12) 36(12)
36(12)
120
螺旋
60
每面三个孔
120
螺旋
120
螺旋
≥194mm套管 同上
≥254mm套管 22
二、射孔过程中的污染 井中的污染源：井筒流体、射孔残渣及工艺过程
1、液体的污染 在正压射孔中，井筒液体压力高于地层压力，孔道一形成，井筒内的液体马上侵 入到孔道中，侵入地层孔隙，对产层造成污染。井筒液柱压力越高，污染越严重。 在负压射孔时，孔道的形成是高速气流冲击而成，气流会携带液体，使液体冲击 到地层，仍会进入地层孔隙内，对产层有污染。只是当地层流体冲出孔道时带走 部分井筒内的液体，使污染有所减轻。液体对孔道壁岩石的伤害，还与液体的性 质有关。在射孔的总伤害中占比例是比较小的。尤其是在负压射孔中。
2．电缆传输套管枪负压射孔
套管枪负压射孔：指射孔前将井筒液面降低到一定
深度，使井底压力低于油藏压力建立负压差。该方
法主要用于低压油藏。特点：可使射孔孔眼得到
“瞬时”冲洗，形成完全清洁畅通的孔道；可避免
射孔技术.ppt
➢ 爆温：炸药爆炸瞬间所释放出的热量将爆炸产物加热 到的最高温度。
➢ 爆速：在爆轰过程中，前援冲击面与后面的化学反应 区是以相同的速度在爆炸物中传播的，该速度称为爆 轰波的传播速度，简称爆速。
➢ 爆压：炸药爆炸时，爆轰波阵面上的压力称为爆轰压 力，简称爆压。
四 炸药化学反应的基本形式
炸药化学反应的基本形式一般分为热分解，燃烧，爆炸和爆轰
度对正比，将套后自然伽玛曲线或中子伽玛曲线与完井电测综合解 释成果图中电测曲线划分出的纯沙层或较纯沙层对齐，纵观全井挑 选对比层。
⑵在目的层的上、中、下各部位分别挑选分层清楚、对应性好的层或 尖峰进行校正。
2、对比层的确定方法 ⑴以砂层的顶底界面确定对比层深度。
用套后自然伽玛曲线与完井电测综合解释成果图中的自然伽玛曲线或 自然电位曲线对比，若砂层的对应性好，曲线形态一致，顶底界面 显示清楚，则以对比层曲线显示幅度的半幅点，并参考砂层厚度确 定顶、底界面深度。
5．导爆索：在石油射孔作业中用于引爆射孔弹
6．聚能切割弹：用于对油管气勘探开采井内的油 管 管钻杆等作360º环形切割广泛用于井下管 材切割回收和井下解卡等工程事故的处理
第二章 射孔深度的计算
第一节 测井兰图和射孔资料的验收 一、测井兰图资料的验收 小队上井前，应借好相应定位井段1:200的完井电测综合
四川射孔

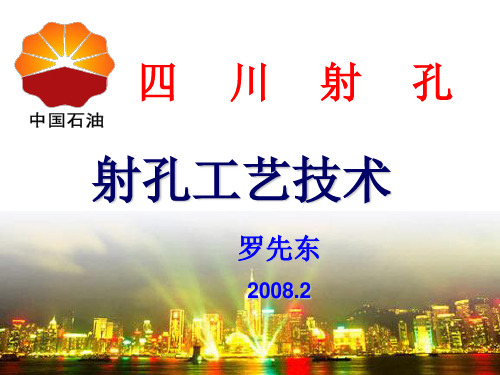

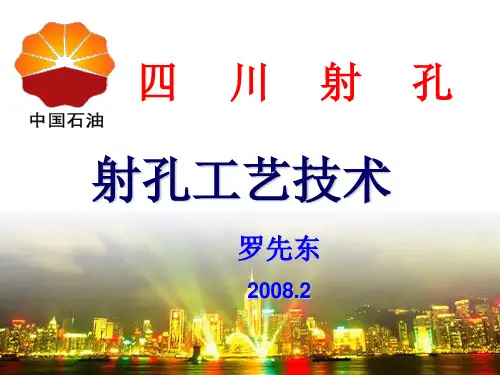

射孔工艺技术
罗先东
2008.2
目录
第一章 炸药 第二章 射孔深度的计算 第三章 油管传输射孔 第四章 电缆射孔 第五章 电缆桥塞及工工程事故处理 第六章 油管输送射孔与地层测试器联合作业 第七章 超正压射孔工艺 第八章 完井管柱简介
第一章 炸药
第一节 概述
一 炸药的概念 1.爆炸
➢ 爆速：在爆轰过程中，前援冲击面与后面的化学反应 区是以相同的速度在爆炸物中传播的，该速度称为爆 轰波的传播速度，简称爆速。
➢ 爆压：炸药爆炸时，爆轰波阵面上的压力称为爆轰压 力，简称爆压。
四 炸药化学反应的基本形式
炸药化学反应的基本形式一般分为热分解，燃烧，爆炸和爆轰
度对正比，将套后自然伽玛曲线或中子伽玛曲线与完井电测综合解 释成果图中电测曲线划分出的纯沙层或较纯沙层对齐，纵观全井挑 选对比层。
⑵在目的层的上、中、下各部位分别挑选分层清楚、对应性好的层或 尖峰进行校正。
2、对比层的确定方法 ⑴以砂层的顶底界面确定对比层深度。
用套后自然伽玛曲线与完井电测综合解释成果图中的自然伽玛曲线或 自然电位曲线对比，若砂层的对应性好，曲线形态一致，顶底界面 显示清楚，则以对比层曲线显示幅度的半幅点，并参考砂层厚度确 定顶、底界面深度。
5．导爆索：在石油射孔作业中用于引爆射孔弹
6．聚能切割弹：用于对油管气勘探开采井内的油 管 管钻杆等作360º环形切割广泛用于井下管 材切割回收和井下解卡等工程事故的处理
第二章 射孔深度的计算
第一节 测井兰图和射孔资料的验收 一、测井兰图资料的验收 小队上井前，应借好相应定位井段1:200的完井电测综合
四川射孔
射孔工艺技术
罗先东
2008.2
目录
第一章 炸药 第二章 射孔深度的计算 第三章 油管传输射孔 第四章 电缆射孔 第五章 电缆桥塞及工工程事故处理 第六章 油管输送射孔与地层测试器联合作业 第七章 超正压射孔工艺 第八章 完井管柱简介
第一章 炸药
第一节 概述
一 炸药的概念 1.爆炸
泵送式桥塞与射孔联做技术介绍n课件
在泵送过程中，无需使用有毒 有害的化学物质，降低了对环
境和人员的危害。
泵送式桥塞的应用实例
01
02
03
油气田开发
在油气田开发中，泵送式 桥塞可用于实现井下封堵 、分段压裂等作业，提高 油气开采效率。
水处理工程
在水处理工程中，泵送式 桥塞可用于实现管道分段 隔离，以便进行清洗、消 毒等处理。
化工行业
在化工行业中，泵送式桥 塞可用于实现管道分段输 送和密封，确保化学反应 的安全进行。
03
射孔技术介绍
射孔的定义与分类
射孔的定义
射孔是利用高能炸药爆炸形成的能量将地层射开，使油气层与井筒沟通的工艺 措施。
射孔的分类
根据不同的分类标准，射孔可以分为多种类型，如根据射孔方式可分为电缆射 孔和油管传输射孔；根据射孔深度可分为浅层射孔、中深井射孔和深井射孔等 。
05
技术展望与未来发展方向
技术发展面临的挑战与机遇
挑战
随着油气勘探开发难度的增加，泵送 式桥塞与射孔联做技术在应用过程中 面临着复杂的地质条件、高压气井、 长井深等挑战，需要不断提高技术的 适应性和可靠性。
机遇
随着科技的不断发展，数字化、智能 化技术的应用为泵送式桥塞与射孔联 做技术的发展提供了新的机遇，推动 了技术的不断创新和进步。
THANKS
感谢观看
技术在未来的应用前景与价值
应用前景
随着油气勘探开发领域的不断扩大和深入，泵送式桥塞与射孔联做技术在未来将广泛应用于各种复杂 油气田的勘探开发中，特别是在深层油气藏、致密气藏和非常规油气资源的开发中具有广阔的应用前 景。
价值
泵送式桥塞与射孔联做技术的应用将为油气勘探开发带来更高的效率和安全性，降低开发成本和风险 ，提高油气田的经济效益和社会效益。同时，该技术的应用也将推动相关产业的发展和技术进步，为 我国能源产业的可持续发展做出重要贡献。
境和人员的危害。
泵送式桥塞的应用实例
01
02
03
油气田开发
在油气田开发中，泵送式 桥塞可用于实现井下封堵 、分段压裂等作业，提高 油气开采效率。
水处理工程
在水处理工程中，泵送式 桥塞可用于实现管道分段 隔离，以便进行清洗、消 毒等处理。
化工行业
在化工行业中，泵送式桥 塞可用于实现管道分段输 送和密封，确保化学反应 的安全进行。
03
射孔技术介绍
射孔的定义与分类
射孔的定义
射孔是利用高能炸药爆炸形成的能量将地层射开，使油气层与井筒沟通的工艺 措施。
射孔的分类
根据不同的分类标准，射孔可以分为多种类型，如根据射孔方式可分为电缆射 孔和油管传输射孔；根据射孔深度可分为浅层射孔、中深井射孔和深井射孔等 。
05
技术展望与未来发展方向
技术发展面临的挑战与机遇
挑战
随着油气勘探开发难度的增加，泵送 式桥塞与射孔联做技术在应用过程中 面临着复杂的地质条件、高压气井、 长井深等挑战，需要不断提高技术的 适应性和可靠性。
机遇
随着科技的不断发展，数字化、智能 化技术的应用为泵送式桥塞与射孔联 做技术的发展提供了新的机遇，推动 了技术的不断创新和进步。
THANKS
感谢观看
技术在未来的应用前景与价值
应用前景
随着油气勘探开发领域的不断扩大和深入，泵送式桥塞与射孔联做技术在未来将广泛应用于各种复杂 油气田的勘探开发中，特别是在深层油气藏、致密气藏和非常规油气资源的开发中具有广阔的应用前 景。
价值
泵送式桥塞与射孔联做技术的应用将为油气勘探开发带来更高的效率和安全性，降低开发成本和风险 ，提高油气田的经济效益和社会效益。同时，该技术的应用也将推动相关产业的发展和技术进步，为 我国能源产业的可持续发展做出重要贡献。
水平井泵送桥塞分层射孔压裂技术
三、工艺特点
1、使用可钻式桥塞
2、使用防喷装置
由于射孔枪和工具推进过程中以及坐封和射孔时井口都是带 压的，所以必须使用电缆井口防喷装置。防喷管内径应大于桥 塞外径。
电缆井口防喷装置(下图是Elmar公司的图片)
盘根盒（防喷盒）
阻流管 密封脂注入头 球阀 上工具捕集器 防喷管 下工具捕集器
防喷器BOP
40cm
CCL 点火头 射孔枪 多级装置 射孔枪 多级装置 射孔枪 第一点火头 桥塞火头送进工具 桥塞 9.5cm+15.5cm
桥塞零长10.16m 第一枪：5.7m；第二枪：3.72；第三枪：1.78
3、压裂 每次射孔后都进行压裂。
4、钻塞 使用连续油管钻塞。
5、建页HF-1井射孔+压裂日志表格
时间 9月12日16:00 9月13日2:00 9月13日9:0011:00 9月13日17:00 9月14日上午
9月14日下午
9月14日晚上
9月15日3:07
工序 下第一层射孔枪 校深、打压点火 硫化氢溢流防喷演习和压裂演习
备注 13.5MPa 压降至5MPa 继续打压升至13.5MPa 稳压1min 泄压至0
17:19坐封桥塞 17:36射孔枪第一级点火、 17:40第二级点火、 17:43射孔枪第三 级点火
投球坐封 2000型压裂车传送凡尔到位，破裂压力33MPa 施工压力25-33MPa 停 泵压力16MPa 施工排量10.0-10.5m3/min 砂量59m3 前置液量332m3 携砂液量 1381.7m3 顶替液量21m3 平均砂比4.4% 入地液量1734.7m3 （入地总液量 3212.5m3）
射孔多级点火装置核心部件
4、无起爆药的爆炸桥丝起爆系统（EBWs）： 普通电火工品固有安全性低，含有敏感的起爆药或点
第三章 射孔PPT课件
可提供89、102和127型三大系列的各型定方位水平 井射孔器。最高工作压力：９０MPa,105MPa
33
主要技术参数
射 孔 枪 外 径 ： Ф ８ ９ mm ， Ф102 ， Ф127mm
最高工作压力：９０MPa,105MPa 延时时间：５～7min 定向方式：内旋转定向 定向精度：±５° 定向率：>９５％ 发射率：>９９％ 孔密：１０－２０孔／米
枪体抗弯能力：３０°／３０米。
34
射孔相位（射孔弹发射方向）
水平井射孔方向一般都采用低平方向，即水平两侧，目的是 使射孔后沿孔眼展开的裂缝始终在储层内延伸，以防顶部落 砂跨塌和底水突进。
35
起爆方式
水平井只能采用压力起爆方式，使用压力延时起爆器能够在 延时时间内卸掉井口泵压，从而保证射孔时不至于把压井液压入 地层，有利于保护产层。针对该井射孔段长的特点，为了提高起 爆可靠性和降低射孔弹爆轰波对套管、水泥环的伤害，我们建议 将射孔段分为2段，每段首尾各安装一个压力延时起爆器实现起爆 双保险，全部射孔枪一次下井、三段相对独立起爆射孔的办法确 保起爆可靠。
2
射孔分类
1. 按工艺分：正压射孔、负压射孔、超正压射孔。
• 正压射孔是用高密度射孔液使液柱压力高于地层压力的射孔。负 压射孔是将井筒液面降低到一定深度，形成低于地层压力而建立 适当负压的射孔。超正压射孔是通过井口加压，使液柱压力大于 地层岩石破裂压力的射孔。
• 根据油藏和流体特征、地层伤害状况、套管程序、油田生产条件 等因素优化选取射孔工艺。
这是因为一方面穿透深度超过污染带后能使产能有较大幅度的增加另一方面尽可能提高穿深可以降低压裂酸化的破裂压力且提高压裂酸化的增产效12深穿透射孔弹深mm混凝土靶mmqc砂岩靶api混凝土靶60弹dp30rdx3460122503458273弹dp30rdx3473162803828289弹dp36rdx40892335052897dp36rdx42892535052595dp41rdx46892538053995102弹dp35rdx4610228425592101dp41rdx5210232446672104127弹dp41rdx521273950078411sdp43rdx5210245520828119sdp43rdx55127436201080136高温射孔弹耐温16348h超高温射孔弹耐温260100h13为了满足稠油井和防砂井的需要我们研制了几种大孔径弹其中低碎屑高孔密大孔径弹射后弹壳成2mm直径的细粒以便将其循环出井
33
主要技术参数
射 孔 枪 外 径 ： Ф ８ ９ mm ， Ф102 ， Ф127mm
最高工作压力：９０MPa,105MPa 延时时间：５～7min 定向方式：内旋转定向 定向精度：±５° 定向率：>９５％ 发射率：>９９％ 孔密：１０－２０孔／米
枪体抗弯能力：３０°／３０米。
34
射孔相位（射孔弹发射方向）
水平井射孔方向一般都采用低平方向，即水平两侧，目的是 使射孔后沿孔眼展开的裂缝始终在储层内延伸，以防顶部落 砂跨塌和底水突进。
35
起爆方式
水平井只能采用压力起爆方式，使用压力延时起爆器能够在 延时时间内卸掉井口泵压，从而保证射孔时不至于把压井液压入 地层，有利于保护产层。针对该井射孔段长的特点，为了提高起 爆可靠性和降低射孔弹爆轰波对套管、水泥环的伤害，我们建议 将射孔段分为2段，每段首尾各安装一个压力延时起爆器实现起爆 双保险，全部射孔枪一次下井、三段相对独立起爆射孔的办法确 保起爆可靠。
2
射孔分类
1. 按工艺分：正压射孔、负压射孔、超正压射孔。
• 正压射孔是用高密度射孔液使液柱压力高于地层压力的射孔。负 压射孔是将井筒液面降低到一定深度，形成低于地层压力而建立 适当负压的射孔。超正压射孔是通过井口加压，使液柱压力大于 地层岩石破裂压力的射孔。
• 根据油藏和流体特征、地层伤害状况、套管程序、油田生产条件 等因素优化选取射孔工艺。
这是因为一方面穿透深度超过污染带后能使产能有较大幅度的增加另一方面尽可能提高穿深可以降低压裂酸化的破裂压力且提高压裂酸化的增产效12深穿透射孔弹深mm混凝土靶mmqc砂岩靶api混凝土靶60弹dp30rdx3460122503458273弹dp30rdx3473162803828289弹dp36rdx40892335052897dp36rdx42892535052595dp41rdx46892538053995102弹dp35rdx4610228425592101dp41rdx5210232446672104127弹dp41rdx521273950078411sdp43rdx5210245520828119sdp43rdx55127436201080136高温射孔弹耐温16348h超高温射孔弹耐温260100h13为了满足稠油井和防砂井的需要我们研制了几种大孔径弹其中低碎屑高孔密大孔径弹射后弹壳成2mm直径的细粒以便将其循环出井
射孔工艺简介 ppt课件
射孔工艺简介
射孔前把油管下到所要射孔井段的上部，再用电缆输 送小直径的射孔器，通过油管下放到射孔井段，在套 管中定位射孔。
过油管射孔是最先被采用的负压射孔技术。它有着套
管射孔不具备的优点;可使试油工艺简化：缩短试油周 期提高试油速度，节省劳动力；可带压安全地连续 完 成射孔作业。
20
射孔工艺简介
11
12
射孔工艺简介
13
由无枪身聚能 射孔弹、弹架 (或非密封的钢 管)、起爆传爆 部件(或装置) 等构成的射孔 总成
射孔工艺简介
(1) 非钢管枪身，射孔后无枪体膨胀，易从井中取出。 (2) 弹架有挠性，套管弯曲和有缩径时有良好通过性能。 (3) 重量轻、操作方便，有利于提高施工效率、减轻劳动强度和降低射孔
27
射孔工艺简介
28
射孔工艺简介
水平井是稀井高产的重要手段，水平井套 管井射孔完井既有利于提高产量又有利于以后 进行增产措施和封堵作业。但水平井射孔井段 长达几百米甚至上千米，要求射孔一次作业成 功；要求向水平两边或两边以下３０°定向发 射以免造成砂子沉降和底水突进；要求长达几 百米的射孔枪顺利通过造斜段下入和起出。 保证施工的安全性和可靠性。
24
射孔工艺简介
所谓负压射孔是指射孔时，井底液柱压力低于 储层压力条件下的射孔。在负压射孔的瞬间， 由于负压差的存在，可使地层流体产生一个反 向回流，冲洗射孔孔眼，避免孔眼堵塞和射孔 液对储层的损害，同时还有可能减轻压实作用 程度。因此负压射孔是一种保护储层、提高产 能、降低成本的射孔方法。
25
（1）电缆输送射孔的优越性
1）适应各种各种无枪身和有枪身射孔器；
2）深穿透、高孔密和施工简单的优点。
（2）电缆输送射孔的缺点
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
✓ 费用较高
爬行器推送射孔枪射孔 ✓ 可以由地面实时控制 ✓ 受井况影响较大，
✓ 科技含量较高
✓ 速度有限（20米/min)
✓ 费用高
泵送式桥塞与射孔联做 ✓ 单趟完成多级射孔枪 ✓ 泵送前需要由井筒到底层
与坐封压裂桥塞
的液体通道，通常需要管
从井口泵入液体（清水✓、泵钻压入时裂速基度液稳定等，)将节射省孔枪串输在或水连平续油段管推事送先至打目孔标
层位，通过射孔面板交✓替费送用正较负低直，不流需电夹，层引爆多级射孔枪以及坐封火
药，单趟完成坐封桥塞及枪多层射孔
✓ 施工程序较为灵活
© 2011 HALLIBURTON. ALL RIGHTS RESERVED.
4
工艺原理
© 2011 HALLIBURTON. ALL RIGHTS RESERVED.
▪ 连续油管作业时其他人员保持距离
© 2011 HALLIBURTON. ALL RIGHTS RESERVED.
24
风险分析-桥塞射孔工具故障
原因
桥塞没座封
桥塞座封，所有射孔枪没 点火
表现
桥塞做封后试压不行
1. 点火后压力没变化 2. 枪提出井口确认
桥塞座封，部分射孔枪没 1. 枪提出井口后确认 点火
射孔工具串遇卡的可能性
套管中存有积沙，出现沙堵 套管变形
© 2011 HALLIBURTON. ALL RIGHTS RESERVED.
23
连续油管在速钻桥塞多级压裂过程中的作业范围
▪ 带着钻塞工具通井探底（备选）. ▪ 对第一段进行射孔（备选）. ▪ 如果无法顺利泵送桥塞，连续油管可以冲洗井筒沉砂. ▪ 按设计磨钻所有桥塞.
对策
另下一个桥塞
1. 无线电静默 2. 返球，重新泵送 3. 用连续油管下桥塞
1.与甲方商量，不补射 2. 破裂地层后重新泵送
© 2011 HALLIBURTON. ALL RIGHTS RESERVED.
© 2011 HALLIBURTON. ALL RIGHTS RESERVED.
9
泵送式传输作业程序
© 2011 HALLIBURTON. ALL RIGHTS RESERVED.
10
© 2011 ALL RIGHTS RESERVED.
11
© 2011 HALLIBURTON. ALL RIGHTS RESERVED.
19
泵送式传输作业 -风险评估
© 2011 HALLIBURTON. ALL RIGHTS RESERVED.
20
泵车操作与射孔车绞车操作人员的配合 ▪ 泵速和电缆下入速率保持平稳
Pump down rate > cable rate
Pump down rate < cable rate
© 2011 HALLIBURTON. ALL RIGHTS RESERVED.
3
优势
劣势
常规TCP管输射孔
✓ 受井况影响程度小 ✓ 技术成熟 ✓ 枪型及弹型丰富，
✓ 消耗钻时 ✓ 多级起爆技术较为不成熟 ✓ 需夹层枪 ✓ 不能实现射孔与桥塞联做
连续油管射孔
✓ 同TCP管输射孔
✓ 不能实现射孔与桥塞联做
✓ 由挠性软管连续下入， ✓ 由于软管的强度限制，下
✓ 地面有动力推动
入深度有限（3000米？）
© 2011 HALLIBURTON. ALL RIGHTS RESERVED.
7
Plug and Perf operation
▪ 每段改造跨度: 300 ft – 500 ft ▪ 簇间距离: 30 m – 50 m (150 ft.). ▪ 每簇长度: 1 ft – 3 ft ▪ 每段簇数: 2 – 6 (8) ▪ 每口井4-12 段: 1- 4 天完成 (24 小时作业)
© 2011 HALLIBURTON. ALL RIGHTS RESERVED.
8
Plug and perf operation
▪ 每段改造跨度: 300 ft – 500 ft ▪ 簇间距离: 30 m – 50 m (150 ft.). ▪ 每簇长度: 1 ft – 3 ft ▪ 每段簇数: 2 – 6 (8) ▪ 每口井4-12 段: 1- 4 天完成 (24 小时作业)
5
水平井多级分段压裂
© 2011 HALLIBURTON. ALL RIGHTS RESERVED.
6
“速钻桥塞射孔联作” 用在套管固井中
▪ 每段改造跨度: 300 ft – 500 ft ▪ 簇间距离: 30 m – 50 m (150 ft.). ▪ 每簇长度: 1 ft – 3 ft ▪ 每段簇数: 2 – 6 (8) ▪ 每口井4-12 段: 1- 4 天完成 (24 小时作业)
水平井泵入式桥塞与射孔联做
内容
▪ 泵入式桥塞与射孔联做工艺 - 选发射孔 - 泵入式作业工艺
▪ 地面设备及井下工具 ▪ 风险评估及施工作业实施 ▪ 成功案例
© 2011 HALLIBURTON. ALL RIGHTS RESERVED.
2
桥塞座封与射孔联作工艺
© 2011 HALLIBURTON. ALL RIGHTS RESERVED.
12
© 2011 HALLIBURTON. ALL RIGHTS RESERVED.
13
© 2011 HALLIBURTON. ALL RIGHTS RESERVED.
14
© 2011 HALLIBURTON. ALL RIGHTS RESERVED.
15
地面设备 – 测井车
© 2011 HALLIBURTON. ALL RIGHTS RESERVED.
21
风险分析-泵送时遇卡
原因 套管水平段中有砂
套管在下入时变形
表现
对策
泵送是压力升高， 过顶替 电缆张力下降
总在同一个地方 遇卡
1. 在进行第一次泵送前刷管，下 趟钻，下特定尺寸通井规 2. 建议水平段用高强度套管
© 2011 HALLIBURTON. ALL RIGHTS RESERVED.
22
16
地面设备 – 井口防喷
© 2011 HALLIBURTON. ALL RIGHTS RESERVED.
17
地面设备 – 附属车辆
© 2011 HALLIBURTON. ALL RIGHTS RESERVED.
18
井下工具
© 2011 HALLIBURTON. ALL RIGHTS RESERVED.
