泵送式桥塞与射孔联做技术介绍

泵送桥塞与分级射孔工艺分析作者：丛颜来源：《科学家》2016年第06期摘要：泵送桥塞-分级射孔技术是目前页岩气开发过程中重要作业之一，在页岩气压裂实践中发挥了重要作用。

它是一种采用复合桥塞对拟改造目的层分段，每段分成若干簇，一次下井将射孔管串和复合桥塞输送至目的层完成桥塞坐封和多簇射孔联作，为后续分段压裂改造创造条件的射孔工艺技术。

然而，随作业环境复杂化，异常情况出现频率增多，分析和总结异常情况处置，可提高应对风险的能力。

关键词：泵送桥塞-分级射孔；关键点分析；异常处理中图分类号TE3 文献标识码A 文章编号2095-6363（2016）06-0200-01页岩储层具有典型的低孔低渗物性特征，国外页岩气开发成功经验表明，采用水平井分段多簇射孔分段压裂，在筒周围储层形成裂缝网络，对储层进行“体积改造”，单井产量增产效果明显。

众多井下作业中，泵送桥塞一分级射孔技术是页岩气开发过程一项重要措施。

一些异常情况如桥塞坐封不丢手、桥塞坐封时电缆不点火、电缆点火后桥塞不坐封等时有发生。

针对异常情况进行分析总结，可提高工作效率。

1.泵送桥塞-分级射孔技术优势1）封隔可靠性高。

通过桥塞实现下层封隔，通过试压可判断出是否存在窜层的可能性；2）压裂层位精确。

通过射孔实现定点起裂，裂缝布放位置精准。

可通过多级射孔，实现体积压裂；3）压后井筒完善程度高。

桥塞由复合材料组成，比重较小，钻磨后的桥塞碎屑可随油气流排出井口，为后续作业和生产留下全通径井筒；4）受井眼稳定性影响相对较小。

采用套管固井完井，井眼失稳段对桥塞座封可靠性无影响，优于裸眼封隔器分段压裂工艺；5）分层压裂段数不受限制。

通过逐级泵入桥塞进行封隔，与多级滑套投球转向相比，分压级数不受限制，理论上可实现无限级分层压裂；6）下钻风险小，施工砂堵容易处理。

与裸眼封隔器相比，管柱下入风险相对较小；7）施工砂堵发生后，压裂段上部保持通径，可直接进行连续油管冲砂作业。

2.复杂点及关键点分析随技术发展，水平井分段层数逐渐增多，作业时间变长、施工压力增高、操作环境复杂，对现有设备、工具性能及人员素质提出更高要求。

泵送射孔与快钻桥塞联作作业规程Operating regulations of pumping-conveyed plug setting and clustering perforating编号：HSE W3001-2014编制：彭兆强审核：姚志中批准：任延忠2014-10-28发布2014-10-30实施西安通源石油科技股份有限公司前言本标准按照GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。

本标准由中原石油工程有限公司测井专业标准化委员会提出并技术归口。

本标准起草单位：西安通源石油科技股份有限公司。

标准主要起草人：彭兆强、姚志中。

泵送射孔与快钻桥塞联作作业规程1范围本标准规定了水平井水力泵送射孔与快钻桥塞联作施工的作业条件、作业准备、现场作业程序和HSE要求。

本标准适用于水平井水力泵送射孔与快钻桥塞联作施工过程控制和现场监督。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

SY/T 5325-2005 射孔施工及质量监控规范SY/T 5726-2004 石油测井作业安全规程Q/SH 1025 0473-2007 电缆输送射孔施工作业规程Q/SH 1025 0686.3-2010 测井作业安全规程第3部分：射孔作业Q/SH 0291-2009 射孔作业质量控制规范3施工条件3.1资料要求相关单位应予提供泵送射孔与快钻桥塞联作施工通知单、测井综合图、固井质量测井图、井斜数据表（连斜测井图）、套管程序表、《XX井易钻桥塞分段压裂/完井试油（试气）工程设计》。

3.2设备要求3.2.1绞车1台(配备φ8mm单芯电缆1盘，长度大于5500m)；3.2.2数控射孔系统1套、可选择正负供电点火面板1套（或电子选发点火系统1套）；3.2.3天滑轮张力计1个、地滑轮张力计1个；3.2.4绞车面板（可现实深度、张力）1套；3.2.5射孔工程车1台；3.2.6井口电缆防喷装置1套（至少耐压70MPa，防喷管长度至少15米，配备各规格的转换法兰）。

页岩气水平井泵送桥塞射孔联作常见问题及对策刘祖林;杨保军;曾雨辰【摘要】泵送桥塞+射孔联作分段压裂近年来在国内外页岩气藏及致密气藏开发中广泛应用。

在页岩气水平井泵送桥塞射孔联作分段压裂实践中遇到了泵送桥塞因压力高而不能泵送、桥塞坐封不丢手、桥塞坐封时电缆不点火、电缆点火后桥塞不坐封、射孔枪不响或2簇射孔只射1簇、连续油管射孔意外丢手等各种问题。

针对所出现的问题进行原因分析，制定了防范措施和解决方案，现场实施后各页岩气井水平井段的压裂改造施工得以完成，所取得的经验和教训可供今后同类井施工借鉴和参考。

%In recent years, the pumping bridge plug and clustering perforation technique has been widely used in staged fracturing of shale gas and tight gas reservoirs at home and abroad. In practical operations in horizontal shale gas wells, various problems have been found, such as failed pumping or release of pumping bridge plug due to high pressure, plug setting without cable igniting, plug not set after cable igniting, dumb shooting of the perforating gun or only 1 of 2 clusters shot, and accidental release in coiled tubing perforat-ing. Based on cause analysis for these problems, appropriate preventive measures and solutions are proposed. They have been applied practically to facilitate the fracturing treatment of horizontal shale gas wells. The experiences and lessons thereof will be meaningful references for staged fracturing operations in similar wells.【期刊名称】《石油钻采工艺》【年(卷),期】2014(000)003【总页数】4页(P75-78)【关键词】页岩气;水平井;泵送桥塞射孔联作;事故处理;预防措施【作者】刘祖林;杨保军;曾雨辰【作者单位】中原石油工程有限公司井下特种作业公司，河南濮阳 457164;中原石油工程有限公司井下特种作业公司，河南濮阳 457164;深圳市百勤石油技术有限公司，广东深圳 518054【正文语种】中文【中图分类】TE357.1页岩储层具有典型的低孔低渗物性特征，国外页岩气开发的成功经验表明，水平井及分段大型压裂改造是页岩气开发的主体技术［1-3］。

水平井射孔与桥塞联作管串泵送参数控制方法朱秀星;薛世峰;仝兴华【摘要】根据泵送式电缆射孔与可钻桥塞分段压裂联作工艺特点,建立电缆密封系统水力学模型和泵送过程中管串力学分析模型,推导电缆注脂密封压力控制方程、联作管串结构参数控制方程和泵送排量控制方程,并结合实例分析各泵送参数的控制方法和主要影响因素.以某低渗透储集层开发井为例,利用各控制方程,确定了泵送过程中井口注脂密封压力、联作管串最小质量与最大长度、泵送排量等关键参数的控制方法和合理范围,分析了井口压力、井身结构、电缆下放速度对泵送参数控制的影响.结果表明:随着井口压力的增加,要不断提高注脂泵排量以增大密封压力,同时联作管串应满足的最小质量也不断增大；随着狗腿度的增加,最大狗腿度处允许通过的管串最大长度减小；应保持泵送排量与电缆下放速度的协调变化.图8表2参14【期刊名称】《石油勘探与开发》【年(卷),期】2013(040)003【总页数】6页(P371-376)【关键词】水平井;分段压裂;电缆射孔;联作管串;泵送参数;可钻桥塞;低渗透储集层【作者】朱秀星;薛世峰;仝兴华【作者单位】中国石油大学(华东)储运与建筑工程学院;中国石油大学(华东)储运与建筑工程学院;山东大学威海校区【正文语种】中文【中图分类】TE920 引言泵送式电缆射孔与可钻桥塞分段压裂联作技术是一项新兴的水平井改造技术，近年来在国内外页岩气藏及低渗透储集层开发中得到广泛应用[1-5]。

该技术的主要特点是作业管串下放/上提速度快、分段压裂级数不受限制、裂缝布位准确等。

射孔与桥塞联作管串的泵送控制是成功实施该项技术的关键之一，合理控制泵送参数，可以防止管串遇阻/遇卡、井口压力泄露、电缆缠绕/脱落等事故的发生。

目前，国内外对泵送式电缆射孔与可钻桥塞分段压裂联作技术的研究主要集中在工具研制与施工技术攻关两个方面[6-12]，而未见泵送参数控制方法的研究报道。

本文在建立电缆密封系统水力学模型和泵送过程中管串力学分析模型的基础上，推导电缆注脂密封压力控制方程、联作管串结构参数控制方程和泵送排量控制方程，分析井口注脂密封压力、管串最小质量与最大长度、泵送排量等关键参数的控制方法。

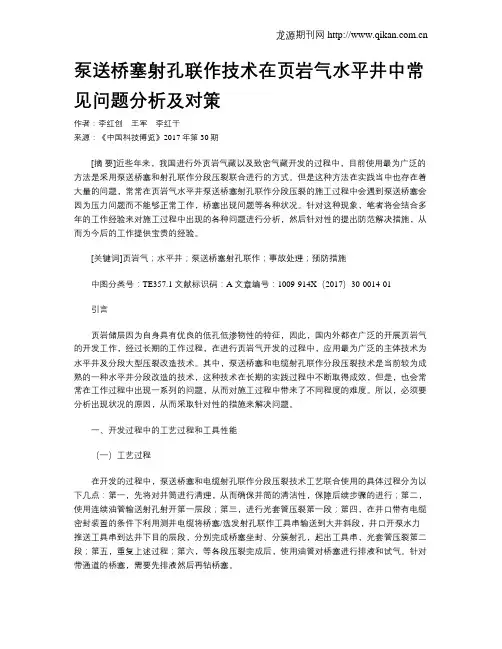

泵送桥塞射孔联作技术在页岩气水平井中常见问题分析及对策作者：李红创王军李红干来源：《中国科技博览》2017年第30期[摘要]近些年来，我国进行外页岩气藏以及致密气藏开发的过程中，目前使用最为广泛的方法是采用泵送桥塞和射孔联作分段压裂联合进行的方式。

但是这种方法在实践当中也存在着大量的问题，常常在页岩气水平井泵送桥塞射孔联作分段压裂的施工过程中会遇到泵送桥塞会因为压力问题而不能够正常工作，桥塞出现问题等各种状况。

针对这种现象，笔者将会结合多年的工作经验来对施工过程中出现的各种问题进行分析，然后针对性的提出防范解决措施，从而为今后的工作提供宝贵的经验。

[关键词]页岩气；水平井；泵送桥塞射孔联作；事故处理；预防措施中图分类号：TE357.1 文献标识码：A 文章编号：1009-914X（2017）30-0014-01引言页岩储层因为自身具有优良的低孔低渗物性的特征，因此，国内外都在广泛的开展页岩气的开发工作，经过长期的工作过程，在进行页岩气开发的过程中，应用最为广泛的主体技术为水平井及分段大型压裂改造技术。

其中，泵送桥塞和电缆射孔联作分段压裂技术是当前较为成熟的一种水平井分段改造的技术，这种技术在长期的实践过程中不断取得成效，但是，也会常常在工作过程中出现一系列的问题，从而对施工过程中带来了不同程度的难度。

所以，必须要分析出现状况的原因，从而采取针对性的措施来解决问题。

一、开发过程中的工艺过程和工具性能（一）工艺过程在开发的过程中，泵送桥塞和电缆射孔联作分段压裂技术工艺联合使用的具体过程分为以下几点：第一，先将对井筒进行清理，从而确保井筒的清洁性，保障后续步骤的进行；第二，使用连续油管输送射孔射开第一层段；第三，进行光套管压裂第一段；第四，在井口带有电缆密封装置的条件下利用测井电缆将桥塞/选发射孔联作工具串输送到大井斜段，井口开泵水力推送工具串到达井下目的层段，分别完成桥塞坐封、分簇射孔，起出工具串，光套管压裂第二段；第五，重复上述过程；第六，等各段压裂完成后，使用油管对桥塞进行排液和试气。
