(完整版)监控摄像头及附件安装工艺要求

监控摄像头安装操作规范集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-监控摄像头安装流程监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。

2、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米;超过500米距离，就要考虑采用“光缆”。

另外，要注意“同轴电缆”的质量。

3、控制线：一般选用“带屏蔽”2*1.0的线缆，RVVP2*1.0。

4、穿线管：一般用“PVC管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。

B、控制设备安装1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。

机柜架的背面、侧面，离墙距离，考虑到便于维修。

2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热”措施。

3、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。

4、设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。

5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。

检测量各设备“外壳”和“视频电缆”对地电压，电压越高，越易造成“摄像机”的损坏，避免“带电拔插”视频线。

C、摄像机的安装1、监控安装高度：室内摄像机的安装高度以2.5～5米,为宜，室外以3.5～10米为宜;电梯内安装在其顶部。

2.防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。

3、选好BNC：BNC头非常关键，差的BNC头，会让你生不如死，一点都不夸张。

4、红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳，太高或太过，会使反射率低。

5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱。

6、云台安装：要牢固，转动时无晃动，检查“云台的转动范围”，是否正常，解码器安装在云台附近。

视频监控系统施工工艺及安装要点（1）施工工艺流程（2）设备安装①摄像机的安装将摄像机逐个通电进行检测，在摄像机处于正常工作状态后，方可安装；摄像机宜安装在监视目标附近不易受外界损伤的地方，安装位置不应影响现场设备运行和人员正常活动。

安装的高度，室内宜距地面2.5～5m或吊顶下0.2m处；室外应距地面3.5～10m，并不得低于3.5m。

摄像机镜头应避免强光直射，镜头视场内，没有遮挡监视目标的物体。

先对摄像机进行初步安装，经通电试看、细调，检查各项功能，观察监视区域的覆盖范围和图像质量，符合要求后方可固定；摄像机的安装应牢靠、紧固。

摄像机墙上安装时应有固定支架支撑，支架安装牢固，不应晃动，当安装位置不足以承重时，应考虑加固；室内大堂、电梯前室有吊顶时应采用吸顶安装，应用吊顶、吊杆，尽量避免利用吊顶龙骨安装，吊顶、吊杆固定在顶板上；无吊顶时采用壁挂安装，壁挂安装时应采用专用的半球壁挂安装支架，安装高度宜与电梯前室吊顶安装高度保持一致。

吸顶安装壁挂安装室内走廊安装时，应与灯具、消防烟感等设备安装成一条直线，保持安装牢固美观、位置合理；室外红外一体机壁装时，应将线缆驳接头放置于86盒内，支架位于86盒正下方中线位置，底盒与支架间距5~10cm，摄像机电源接头应用电气胶布包扎，水晶头应套装配套的防水接头，摄像机到86盒间采用波纹管和盒接连接；摄像机安装高度宜为3.5m~4m。

电梯轿厢内摄像机应安装在电梯轿厢顶部、电梯操作盘的对角处，如可能，则隐蔽安装；摄像机的光轴与电梯的两面壁成45°角，且与电梯天花板成45°俯角为宜。

轿厢安装电梯监控画面②中心控制室电视墙安装中心控制室内的所有设备按照设计要求摆放整齐有序，电视墙（后）距监控室墙面不少于800mm，操作台与电视墙仰视角度不超15°；电视墙底座应与地面固定牢靠；电视墙安装应竖直平稳，垂直偏差不得超过1‰；几个电视墙并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm，两个电视墙中间缝隙不得大于3mm；电视墙内的设备、部件安装，应在机架定位完毕并加固后进行，安装在机架内设备应牢固、端正；机架上的固定螺丝、垫片和弹簧垫圈均应要求紧固，不得遗漏。

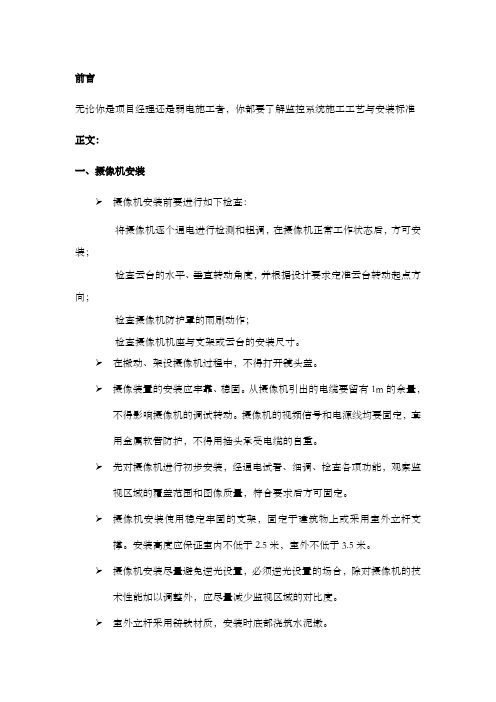

前言无论你是项目经理还是弱电施工者，你都要了解监控系统施工工艺与安装标准正文：一、摄像机安装摄像机安装前要进行如下检查：将摄像机逐个通电进行检测和粗调，在摄像机正常工作状态后，方可安装；检查云台的水平、垂直转动角度，并根据设计要求定准云台转动起点方向；检查摄像机防护罩的雨刷动作；检查摄像机机座与支架或云台的安装尺寸。

在搬动、架设摄像机过程中，不得打开镜头盖。

摄像装置的安装应牢靠、稳固。

从摄像机引出的电缆要留有1m的余量，不得影响摄像机的调试转动。

摄像机的视频信号和电源线均要固定，套用金属软管防护，不得用插头承受电缆的自重。

先对摄像机进行初步安装，经通电试看、细调、检查各项功能，观察监视区域的覆盖范围和图像质量，符合要求后方可固定。

摄像机安装使用稳定牢固的支架，固定于建筑物上或采用室外立杆支撑。

安装高度应保证室内不低于2.5米，室外不低于3.5米。

摄像机安装尽量避免逆光设置，必须逆光设置的场合，除对摄像机的技术性能加以调整外，应尽量减少监视区域的对比度。

室外立杆采用铸铁材质，安装时底部浇筑水泥墩。

二、线槽敷设及支架安装工艺线槽采用涂锌、涂塑金属材料和聚乙烯材料，规范要求水平度≤5mm，垂直度≤5mm，支架距离≤1.6米。

桥架及线槽的安装位置应符合施工图规定，左右偏差不应超过于50mm，水平度每米不应超过2mm。

垂直桥架及线槽应与地面保持垂直并无倾斜现象，垂直度偏差不应超过3mm。

线槽截断处及两线槽拼接处应平滑、无毛刺。

吊架与支架安装应保持垂直，整齐牢固无歪斜现象。

金属桥架及线槽节与节应接触良好，安装牢固。

连接片螺丝安装牢固，平行强电线槽施工时，要有30厘米以上的间距。

水平弯角，上下弯角要有转角，以免穿线时损伤电线电缆。

充分了解其它风、水管道的分布，位置和技术工艺要求，以免与这些管道发生空间上的矛盾确定线路方式。

应充分考虑设备用线容量能满足今后发展（留有40%的备用量）。

尽量避免穿越建筑物的沉降、伸缩缝，如必须穿过时，应做好相应处理。

完整版)摄像机安装工艺摄像机安装的步骤如下：一、设备安装前的检查1.安装环境的检查：监控室的温湿度、光照度和通风等条件必须符合设备安装的要求。

摄像机的安装位置周围不能有干扰源或震动等。

2.设备的检查：设备外形必须完整，内外表面漆层也必须完好。

设备需要进行单个通电检查，确保没有异常情况。

在小范围内进行控制系统通电联合检查，确保各个设备都没有异常情况。

3.线缆的检查：线缆的布放必须符合设计要求。

线缆的通断、短路检查必须进行，并且线缆的标识必须正确。

二、设备安装要求1.摄像机的安装：安装位置必须尽可能达到最佳监视角度和监视重点。

摄像机支架的安装必须协调美观，垂直无偏差且牢固。

摄像机电源的安装需要周边通风良好，牢固，电源线需要良好的绝缘且套管保护，尽量就近隐蔽安装（有些安装于防护罩内）。

摄像机（带云台）的安装需要和支架、防护罩有机地连为一体，安装牢固。

线缆的安装需要视频线的焊接（或冷压）符合相关工艺要求，无虚焊、漏焊（冷压要稳固，不松动），电源线和控制线线头应焊锡处理连接到接线端子，同时检查摄像机相应的设置及线缆的标识是否完整。

2.监控室设备的安装：机柜设备如矩阵主机等需要固定安装在机柜上，不松动，设备之间应留适当间隔以通风散热。

各视频线、控制线、电源线应牢固连接到相应接线端子，各线缆标识清楚正确，帮扎条理。

控制台设备如控制键盘等需要线缆的连接牢固、不松动，设备摆放合理，操作方便。

三、系统调试1.监控系统调试必须具备的条件：摄像机、机柜设备、控制台设备必须全部安装完毕。

土建及装饰工程必须基本完工。

现场需要具备良好的防潮、防腐、防尘性能。

2.监控系统的调试程序：摄像机视频输出测试；基本应用软件设定与确认；系统调试；系统的接线检查；系统通讯检查；系统监控性能的测试。

(完整版)智能监控摄像头安装施工工艺智能监控摄像头安装施工工艺 (完整版)1. 简介本文档旨在提供一份完整的智能监控摄像头安装施工工艺的指南，以帮助工作人员正确、高效地进行摄像头的安装工作。

2. 工艺步骤以下是智能监控摄像头安装施工的主要步骤：2.1. 前期准备在开始安装摄像头之前，需要进行以下准备工作：- 确定安装位置：根据监控需求和摄像头的拍摄范围，选择合适的安装位置。

- 准备所需材料和工具：摄像头、电源线、网线、支架、固定螺丝等。

- 安装方案设计：根据监控需求和安装环境，设计合适的安装方案。

2.2. 安装摄像头按照以下步骤进行摄像头的安装：1. 固定支架：根据安装方案和实际要求，选择合适的支架，并使用固定螺丝将支架固定在安装位置上。

2. 连接电源线：将摄像头的电源线与电源适配器连接，并将适配器插入电源插座。

3. 连接网线：根据需要，将摄像头与监控设备或网络设备通过网线进行连接。

4. 调整角度：调节支架和摄像头的角度，确保摄像头能够拍摄到需要监控的区域。

5. 测试功能：安装完成后，进行功能测试，确保摄像头正常工作。

2.3. 系统配置和调试完成摄像头的安装后，需要进行系统配置和调试：1. 设置监控参数：根据实际需求设置摄像头的监控参数，如分辨率、帧率、存储设备等。

2. 联网配置：如果需要将监控信号传输到远程监控中心或手机等设备上，需要进行联网配置。

3. 测试和调试：测试摄像头的各项功能，并根据实际情况进行调试和优化。

3. 安全注意事项在进行摄像头安装施工时，需要注意以下安全事项：- 掌握相关安全知识：安装人员应具备相关的安全知识和技能。

- 遵循操作规范：按照相关操作规范进行安装，不得擅自修改或调整摄像头和相关设备。

- 防止电击：在安装摄像头时，应断开电源，并采用绝缘工具进行操作，以防止电击事故发生。

- 防止摄像头失稳：确保支架和固定螺丝的牢固度，防止摄像头在使用过程中出现摇晃或脱落的情况。

4. 总结本文档提供了智能监控摄像头安装施工工艺的完整指南，包括前期准备、安装步骤、系统配置和安全注意事项等内容。

视频监控工艺要求一．摄像机安装规范1.摄像机宜安装在监视目标附近不易受外界损伤的地方，安装位置不应影响现场设备运行和人员正常活动。

安装的高度，室内宜距地面2.5－5m，室外宜距地面3.5－10m2.室外环境下采用室外全天候防护罩，电梯厢内的摄像机应装在电梯厢顶部，电梯操作器的对角处，并应能监视电梯厢内的全景3.摄像机镜头应避免强光直射，保证摄像管靶面不受损伤。

镜头视场内，不得有遮挡监视目标的物体4.摄像机镜头应从光源方向对准监视目标，并应避免逆光安装；当需要逆光安装时，应降低监视区域的对比度。

摄像机的安装应牢靠、紧固5.在高压带电设备附近架设摄像机时，应根据带电设备的要求，确定安全距离6.从摄像机引出的电缆宜留有1m的余量，不得影响摄像机的转动。

摄像机的电缆和电源线应固定，不得用插头承受电缆的自重7.云台及云台解码器与摄像机的接线连接方式应具体严格按照云台解码器的产品说明书8.摄像头调通后，图像质量损伤主观评价，要求图像上不觉察有损伤和干扰存在9.摄像头调通后，自动光圈调节功能、调焦功能、变倍功能等各控制功能应正常二．布线规范1.所有的线缆在走线时不能裸露在外，根据现场环境选择使用PVC管、钢管或桥架走线，线缆走向应尽量选择人不能直接触及的位置，严禁在两建筑屋顶之间敷设电缆，应将电缆沿墙敷设置于防雷区内，并且不得妨碍车辆运行2.220V 电源线不能与视频线、控制线等弱电线路同管3.络信号线两端水晶头终端采用568B标准（个别设备有特殊要求的除外）。

4.经过室外的网络信号线必须采用室外型5.所有网络信号线两端需采用明显的永久性标签6.PVC管、钢管和桥架在室外的接口处应做防水处理7.所有进入设备或网络箱的线缆均应作回水湾处理，保证雨水不能顺着线缆进入设备或箱体8.线缆沿墙安装时，直径20mm以下PVC管可用线卡固定，线卡间距宜控制在60cm左右；直径40mm以上PVC管和所有钢管及桥架的固定均应使用膨胀螺丝，膨胀螺丝间距宜控制在100cm左右9.网络信号线必须采用满足超五类标准以上的UTP电缆。

监控工程设备安装工艺规范1、设备固定基站传输节点设备在基站有综合柜且有空位的情况下，应用紧固螺丝安装在综合柜内，放置位置一般放在DDF模块的上方，安装必须牢固、可靠、美观。

如果基站没有综合柜可供安装，则可在靠近光传输设备附近位置的墙上，另外使用支架安装固定。

中心端接入设备需安装在标准机柜内，相邻两个设备机框之间应有一定的空隙，安装必须牢固、可靠、美观。

2、电源线连接传输节点设备的工作电源直接从综合柜内的电源机箱备用负载的空气开关上接取。

所有直流电源线与铜鼻子要紧固连接，并用绝缘胶带或热缩套管封紧，没有裸露的铜线。

电源线应走线方便，整齐，美观，与设备连接越短越好，同时不应妨碍今后维护工作。

电源线布放时，应连接正确并且紧固。

绑扎间隔应适当，松紧应合适。

电源线颜色要能明确区分各个电极：对于采用+27V供电系统，+27V 电源线宜采用红色，0V电源线宜采用黑色；对于采用-48V供电系统，0V电源线宜采用红色，－48V电源线宜采用黑色。

对于+27V 转－48V电源，电源线颜色应与-48V供电系统相同；对于－48V转+27V电源，电源线颜色应与+27V供电系统相同。

交流电源线、直流电源线、地线、传输线、控制线应尽量避免在同一线束内，不要互相缠绕，要平行走线，其间隔尽可能大。

3、设备防雷接地线连接设备金属外壳保护接地导线必须是不小于4mm2铜导线，导线颜色应为黄绿线。

接线必须转直，不准打圈。

设备接地线连接越短越好。

接地线不应与电缆线并排。

4、2M电缆连接电缆布放应整齐，无明显扭绞和交叉，拐弯适度，无死弯，电缆进出槽道部位应绑扎牢固。

电缆各层的开剥尺寸应与电缆插头相应部分相适应。

组装同轴电缆插头时，配件应齐全，位置正确，装配牢固。

按照用户分配好的DDF接线端子，将2M电缆线缠绕或焊接在相应的接线端子上，由于DDF接线端子有统一规划，安装时不得随意更改位置。

当线缆芯线采用绕接时，必须使用绕线枪，并符合下列要求：当线径在0.4-0.5mm时，绕接8-6圈；当线径在0.6-1.0mm时，绕接6-4圈；在一个端子上绕接两根芯线时，两根芯线不得同时并绕，应先绕一根，而后再绕另一根。

以下是具体工艺要求的详细阐述:1. 基础施工1.1. 立杆基础A．用途：固定摄像杆；B．基础结构、尺寸：如图所示；C．基础型号：由所需固定的摄像杆型号确定；D．制作位置：在《设备平面布置图》所标注摄像杆位置处制作基础；E．制作要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；2、基础与窨井之间应有穿线管，且放置铁丝；3、基础钢板上钢筋按M20 标准攻丝，配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个。

F．材料：4mm 钢板、18mm 钢筋、C25 混凝土、碎石、2.5 英寸PVVC 弯管；1.2. 窨井制作A．用途：方便线缆敷设及系统检测维修；B．基础结构、尺寸：如图所示。

图中仅标明井深、井高和井宽，其它尺寸由施工方根据现场情况决定；C．制作位置：在《设备平面布置图》标注窨井位置处制作；D．制作要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；2、窨井密封性能和防水性能良好。

E．材料：砖石、水泥、钢板；1.3. 线缆管敷设A．用途：敷设线缆，防止线缆损伤；B．管道路由：按《设备平面布置图》标注的类型和路由敷设明管、暗管。

注意图中所标明的管径；C．制作要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；2、线缆管密封好，防水性能良好；3、线缆管离地面应不小于0.7 米；4、线缆管管口应无毛刺和尖锐棱角；5、线缆管内放置穿线铁丝。

D．材料：1、暗管敷设使用钢管；2、明管敷设使用PVC 管。

1.4. 接地体安装A．用途：防止外界电压危害人身安全和对设备的损害，抑制电气干扰，保证设备正常工作；B．接地体结构、尺寸：如《接地体结构示意图》所示；C．安装位置：按《设备平面布置图》标注接地体位置安装。

图号：；D．安装要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；2、接地体的焊接应采用搭焊，搭焊长度为圆钢直径的 6 倍；3、接地体安装点下方应无任何管道、线缆经过；4、接地体安装深度如《接地体安装示意图》所示；5、接地体安装完成后，应使用接地摇表测量接地电阻大小，要求接地电阻小于4Ω。

视频监控探头安装（工艺编号：010*******）
1、工艺标准：
（1）室内探头应距地面2.5～5m或吊顶下200mm，室外探头应距地面3.5～10m。

（2）缆线有可靠的屏蔽抗干扰功能，两端余度适当，标牌正确清晰，接线牢固、可靠。

（3）电子围栏下方应每隔4～6m安装“禁止攀登，高压危险”警识牌。

2、施工要点：
（1）事先策划好探头布置位置，信号传输电缆穿管敷设，埋管与建筑施工时同步敷设，避免开槽埋管。

（2）探头应安装在不受外界损伤及不影响设备运行和人员正常活动的地方，且照明照度符合要求。

（3）严禁利用避雷针和带避雷线的杆塔作为视频探头的支架。

（4）探头固定牢固，监视范围满足需要。

（5）外围监控设备必须适应变电站运行环境并应具有防污、防雨等功能。

（6）外围监控设备应维护方便，尤其是户外摄像机，在维护时避免涉及停电。

（7）当摄像设备安装在靠近220kV 及以上高压导体附近时，应考虑系统过电压的影响。

（8）配电装置区视频监控探头支架应接地。

（9）视频监控探头应编号。

010*******-T1 室内视频探头安装
010*******-T2 室外视频探头安装
010*******-T3 视频探头支架接地安装
010*******-T4 视频探头安装。
