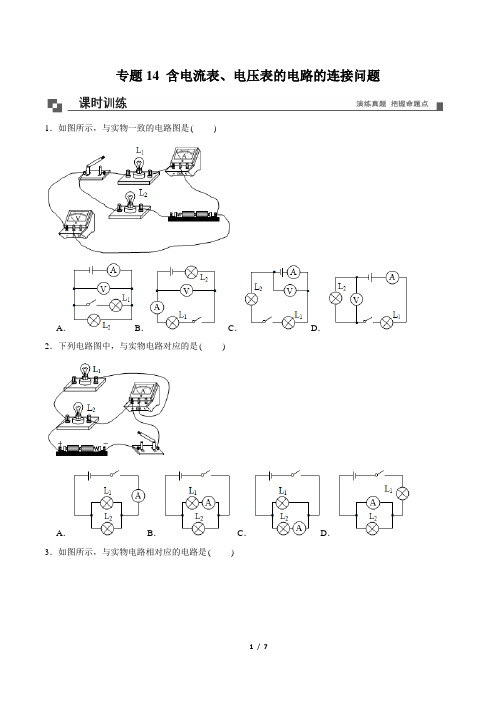

专题14 含电流表、电压表的电路的连接问题1．如图所示，与实物一致的电路图是()A．B．C．D．2．下列电路图中，与实物电路对应的是()A．B．C．D．3．如图所示，与实物电路相对应的电路是()A．B．C．D．4．如图为实验电路图，同学画出的对应的电路图，正确的是()A．B．C．D．5．如图所示为一实物电路连接图，与之相对应的电路图是下图中的()A．B．C．D．6．如图所示的四个电路图与下图所示的实物图相对应的是()A．B．C．D．7．根据图所示的电路图，实物图连接正确的是()A．B．C．D．8．如图所示，吴亮同学用电流表、电压表同时测量流过小灯泡的电流及其两端电压的实验电流。
该电路中只有一根导线接错了，接错的导线是()A．导线②B．导线③C．导线④D．导线⑤9．如图所示，根据实物图，在方框内画出相应的电路图。
10．画出如图所示的实物电路的电路图，并标出相应元件名称（如1)L。
11．请将示意图的电路图画在方框内（标上相应的字段，符号及正负级，数字不用标）12．根据图所示的实物图，画出对应的电路图。
（要求连线横平竖直，连接顺序与实物图相符）13．根据你连接的实物图在方框中画出对应的电路图。
14．在“测量电阻”实验中，小明连接的实验电路如图所示，请在答题卡给定方框内画出该电路的电路图。
15．在“测量小灯泡的电功率”实验中，老师为同学们准备了如下器材：电源（电压为6)V、额定电压为2.5V的小灯泡（电阻约为10)Ω、电流表、电压表、开关、滑动变阻器(50Ω1)A、导线，用笔画线代替导线，将图甲所示的实物电路连接完整，要求正确选择电流表量程。
16．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。
补上后要求：闭合开关S，电路正常工作；向左移动滑动变阻器的滑片P，一个电表示数不变，另一个电表示数变小。
17．请按电路图把如图所示的实物连接起来（通过L的电流不超过0.6)A218．请你根据电路图甲，将图乙实物电路连接完成。
第十五章专题训练画电路图连接实物图1．根据图甲所示的实物图在图乙中画出电路图。
2．根据图所示的实际电路，在虚线框内画出电路图。
3．如图所示，按照图甲所示的实物图，在虚线框中画出电路图。
4．请根据图甲所示电路在右边虚线框内画出相应的电路图。
5．根据如图所示的实物连线图，画出对应的电路图｡（要求连线要横平竖直，尽量使电路图简洁美观）｡6．根据如图所示的实物连线图，在右边虚线框内画出对应的电路图。
（要求连线要横平竖直，尽量使电路图简洁美观）7．如图所示，有两只灯泡L1和L2，还有电池、开关。
现要求将灯泡L1和L2并联起来，并用开关控制两个灯泡。
请将图中的实物元件连接起来，并在虚线框内画出对应的电路图。
8．根据左边的实物图，在右边虚线框内画出相应的电路图。
9．根据电路图连接电路，请用笔画线代替导线将图乙连好。
10．如图电路有一根导线连接错误，请你在接错的导线上打“×”，用笔画代替导线画正确的连接导线。
11．根据如图所示的电路图，用笔画线代替导线，连接实物电路。
（要求导线不能交叉）12．根据图甲所示的电路图，将图乙的实物电路连接完整。
13．根据如图1所示的电路图，用笔画线将图2中各元件连接起来（导线不许交叉，电流表用0~3A量程）。
14．请在图中用笔画线代替导线连接电路，要求：两灯并联，开关S同时控制两盏灯泡，导线不允许交叉。
15．用笔划线代替导线，将图中的电路连接完整。
要求：两灯串联，电路中电流约0.5A。
16．在研究串并联电路电流的规律时，李同学设计了图甲所示的电路图，闭合开关后，电流表A1的示数为0.9A，电流表A2的示数为0.3A。
则：根据图甲在图乙的实物图上用笔画出连接线，连接线不要交叉。
17．在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，请你把如图中各元件符号连接成符合上述设计要求的电路图。
18．如图所示，是某景区自动扶梯的部分电路图，其利用红外线自动开关S1（现场有人，S1闭合；现场无人，S1断开）以及可见光自动开关S2（白天，S2闭合；夜间，S2断开）控制电路自动扶梯，只需在白天且有人时才开启。
人教版九年级物理第十五章《电流和电路》专题电路图与实物图的相互转换同步练习含答案专题1 连接实物图1.用笔画线将图中的器材连成电路.(要求:若其中个灯泡烧坏,另一个灯泡也不会发光)2.将图中的L1、L2组成并联电路,开关S控制两盏灯。
3.请用笔画线代替导线,在图中将两个灯泡、开关连成串联电路4.(广西中考)根据如图所示的电路图,用笔画线表导线,将元件连接起来专题2画出电路图5.请在如图的两个虚线框内填“电源”和“开关”的符号,并满足当开关都闭合时两灯组成并联电路6.(兰州中考)根据如图所示的实物连线图,画出对应的电路图.(要求连线横平竖直,尽量使电路图简洁美观)7.在虚线框里画出如图所示实物图的电路图8.为节约电能,在居民楼的楼道中,装有由声控开关和光控开关共同控制的楼道灯.夜晚,当有人走动发出声音时,电路接通,灯亮;经过一两分钟后,开关内部的延时装置就把电路断开,灯灭.白天,无论发出多大的声音,灯也不亮.请将图中的器材连成符合楼道灯要求的电路.专题3综合提升9.左图所示电路与右图的实物图相符的是( )10.如图所示,使用一个开关同时控制两盏灯的亮图请用两种不同的方法在图甲和图乙中连接实物图,注意不要涂改,导线不要交叉,并在右侧虚线框中画出对应的电路图11.根据如图所示的电路,请在虚线框中画出这个电路的电路图12.为了测量一只阻值约为20Ω的电阻R的精确阻值小芳把三节干电池串联起来作为电源,连成如甲图所示的电路（1）电路中有两处连接错了,请你在接错的导线上打“×”,并用笔画线代替导线,画出正确的连线(2)在图乙所示的虚线框内,根据改正后的实物电路画出电路图13.(烟台中考)如图是一个简易“表决器”,“赞成”时,绿灯亮:“反对”时,红灯亮;“弃权”时,绿灯红灯均不亮.甲、乙是两个与绿灯、红灯相对应的按钮开关,表决时,按下哪个按钮,对应的灯就亮;不按时,两灯均不亮,请画出符合要求的电路图14.根据以下要求,设计电路,将设计好的电路图画在方框中,并在图中用笔画线代替导线连接相应的实物(1)只闭合S1时,红灯发光,绿灯不发光; 电路.要求:(2)S1、S2都闭合时,两灯都发光(3)只闭合S2时,两灯均不发光15.(永州中考)请根据下表中给出的信息,用笔画线代替导线将图中实物图补充连接成完整电路16.甲图是电吹风的电路图,乙图是电路元件实物图,选择开关绕O点转动,可分别置于OAB、OBC、OC三个位置,使电吹风分别处于“热风挡”“冷风挡”“停止”三个状态.请根据甲图的电路图将乙图的实物电路图补充完整。
电路图实物图画法专项训练
一、根据电路图连接实物图
1. 2.
3. 4.
5..
6.
二、根据实物图，画出相应的电路图
1. 2.
3 4.
5. 6.
7.. 8.如图甲所示是利用电池作电源模拟楼梯灯的电路图，
请你完成图乙中实物的接．
三、根据要求设计出电路图，并用笔画线代替导线，将各题中的实物连接起来。
1、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。
在虚框内画出电路图并连接实物图。
2、图4中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。
虚框内画出电路图连接实物图。
3.图5中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。
虚框内画出电路图连接实物图。
4.图14中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。
虚框内画出电路图连接实物图。
5.图6中三个灯泡并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。
画出电路图、并连接实物图。
6、在图13中只接通开关S时，两灯都亮，同时接通S和S1时，L1亮，L2不亮。
并画出电路图
7.图7、图8、图9、图10、图11、图12中两灯并联，S 是总开关，S1只控制灯泡L1，请画出电路图，并将所缺的导线补上。
参考答案
一、1. 2. 2.
3.
4.
5.
6. 二、
1. 2.
3. 4.
5. 6. 7.
8.
三、
1.
2.
7.
3.
4.
5.
6.。
1.根据电路图，以笔画线代替导线，将实物图连成实验电路．(电压表用0～15 V的量程电流表用0～0.6 A的量程).
2.在图所示的电路中有一根导线尚未连接，请以笔画线代替导线补上。
补上后要求，当滑动变阻器的滑片P向右移动时，电压表的示数增大。
画出来电路图。
3.在电路图中填上适当的电表。
4.找出来电路的错误。
5.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图.
6.按电路图连接实物图
7.如图所示，有灯泡L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变通过L2的电流。
请画出电路图并连接实物图。
8.根据实物图画电路图。
九年级物理滑动变阻器，电压表，电流表连接专题练习学校:___________姓名：___________班级：___________考号：___________一、作图题1．如图所示是小明连接的电路，还剩下几根导线没有连接上去，请你帮助小明完成电路的连接，要求开关S闭合后，向右移动滑片P，灯L1的亮度不变，灯L2的亮度变暗．2．在图中的〇里填上适当的电表符号，使之成为正确的电路图．（______）3．如图所示，电源电压为12 V，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮。
（____）4．如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．补上后要求：①电压表测小灯两端电压；②闭合电键S，向左端移动滑动变阻器的滑片P，小灯变亮．5．在图中圆圈内填入电流表或电压表符号，使两盏灯都能发光。
（____）6．在图中的〇里填上适当的电表符号和相应的“+”、“﹣”接线柱，使之成为正确的电路图。
（）7．如图所示，在电路的“○”处画出一个灯泡及两只电流表，使电路连接正确．并标出电流表的“﹢”、“-”接线柱．（_______）8．根据如图所示的的实物连接图，在右面的框中画出电路图．9．在下图的甲、乙○内填上适当的电表符号，要求闭合开关后灯泡都能发光．（______）10．用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮．（________）11．将图中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，V2测L2两端的电压．（_____）12．如图所示，是练习使用滑动变阻器改变灯泡亮度的未完成电路，请用笔画线代替导线完成电路连接．要求：灯L1和L2并联，开关同时控制两灯，滑动变阻器只控制L1的亮度，导线不能交叉．（______）13．在图所示的电路中，请用笔画线代替导线将定值电阻R与滑动变阻器以某种方式连接．要求：闭合电键S后，不移动变阻器滑片P的位置，使得电流表的示数最小．（__________）14．在图的圆圈中填上适当的电表符号，使之成为正确的电路图．（_______）15．根据图甲所示电路图，将乙图的电路元件连成实物图．16．请用笔画线代替导线在如图中完成电路的连接。
电学基础题型（四）：画图题电学的画图题一般是两种：一：是电路图与实物图的对应连接二：是家庭电路。
一：电路图与实物图的对应连接例题：请用笔划线代替导线，按电路图将实物连接起来．要求滑片向右移动时电流减小，且电表的量程适当．解题方法：电流法！所谓的电流法就是跟着电流的流动方向来连接实物图。
从电源正极出发按照电流流经的用电器的顺序逐一连接，最后回到电源的负极。
题目中的连接顺序应该如下图：注意：细心的小伙伴可能会发现，为什么把电压表放在最后连接？其实因为电压表是与被测用电器并联的，在复杂的电路图中，如果先接入电压表可能会容易出错。
为了避免发生这种情况，可以把电压表放在最后连接，连接的时候与被测用电器并联。
所以按照上面的连接顺序，一起动手连连：注意：请注意电压表与电流表量程的选择！题目中的两节电池是3V，而电阻是5欧，电流在0.6A左右，而且有滑动变阻器调节电压，所以电压表量程选3V,电流表量程选0.6A的。
提升训练：1. 请用笔划线代替导线，按电路图将实物连接起来．要求滑片向右移动时电流减小，且电表的量程适当．2. 根据实物图画出电路图二：.家庭电路经典例题剖析：（2018•镇江中考）请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路。
解析：家庭电路的画图题要注意几个细节，三孔插座的连接是左零右火中接地，意思是左边是连接零线，右边是连接火线，中间连接地线。
开关，保险丝都是接在火线上，触点连接火线，螺旋帽连接零线。
所以正确的连接如下：提升训练：1. （2017•鞍山中考）如图所示家庭电路中，吊灯L1和L2由开关S控制，墙上的有一个固定插座，请把电路连接完整。
2. （2017•营口中考）小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可以达到方便节电的目的，同时由于有不固定的家用电器，需接入一只三孔插座，请将如图所示的原理图连接完整。
初三画电路图练习题精选电路图是初中物理学习中重要的内容之一，通过画电路图可以帮助我们理解电流、电阻和电压之间的关系，提升解决实际问题的能力。
下面是一些初三画电路图练习题的精选，希望能帮助同学们巩固所学知识。
1. 题目：简单电路图画出以下电路图，并回答问题：题目描述：一个电池正极连一个电阻，电阻的另一端连接一个灯泡，灯泡的另一端再连回电池的负极。
图表示：[电池正极]-----[电阻]-----[灯泡]-----[电池负极]问题：灯泡能亮起来吗？为什么？解答：能够亮起来。
因为电流从电池正极流向电阻，再从电阻流向灯泡，最后回到电池负极，形成了一个闭合电路。
当电流流过灯泡时，灯泡就会亮起来。
2. 题目：并联电路画出以下并联电路图，并回答问题：题目描述：一个电池正极连接两个电阻，两个电阻的另一端连接一个共同的导线，导线的另一端则连接电池的负极。
图示：[电池正极]---[电阻1]------[共同的导线]------[电阻2]---[电池负极]问题：在这个电路中，电阻1和电阻2的电流是否相等？为什么？解答：在并联电路中，电阻1和电阻2的电流是相等的。
这是因为在并联电路中，电流会分流通过不同的支路。
而在相同电阻下，支路电流与电阻呈反比关系。
由于电阻1和电阻2相等，所以它们所分流的电流大小也是相等的。
3. 题目：串联电路画出以下串联电路图，并回答问题：题目描述：一个电池正极连接一个电阻，电阻的另一端连接一个开关，开关的另一端再连接一个灯泡，灯泡的另一端则连接电池的负极。
图示：[电池正极]---[电阻]---[开关]----[灯泡]----[电池负极]问题：如果打开开关，灯泡会亮吗？为什么？解答：如果打开开关，灯泡会亮。
因为在串联电路中，电流只有一个路径可以流通，必须经过每一个元件才能继续流动。
当开关打开时，电流可以顺利通过电阻、开关和灯泡，使灯泡亮起来。
通过以上练习题，我们可以巩固对电路图画法的掌握，并且理解电流在不同电路中的流动情况。
