低压断路器低压断路器俗称自动开关，是低压配电系统和电力拖动系统中非常重要的电器，它相当于刀开关、熔断器、热继电器和欠电压继电器的组合，集控制与多种保护于一身，并具有操作安全、使用方便、工作可靠、安装简单、分断能力高等优点。
因此，得到广泛应用。

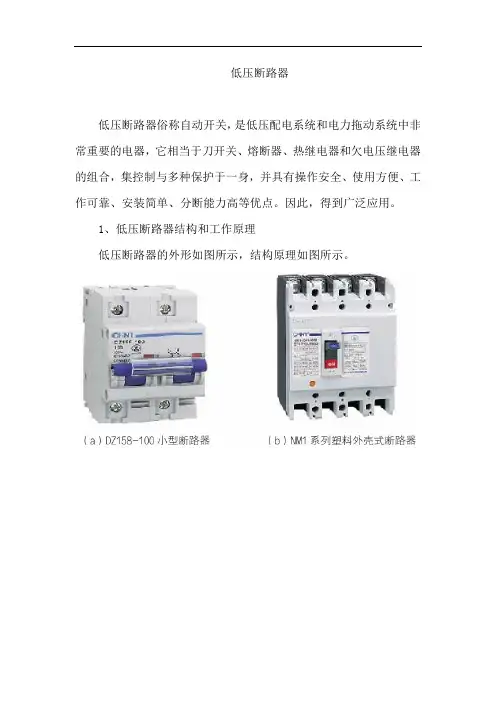

1、低压断路器结构和工作原理低压断路器的外形如图所示，结构原理如图所示。
低压断路器由以下3个基本部分组成。
（1）主触头和灭弧装置。
主触头是断路器的执行元件，用来接通和断开主电路，为提高其分断能力，主触头上装有灭弧装置。
（2）具有不同保护功能的脱扣器。
脱扣器是断路器的感受元件，当电路出现故障时，脱扣器感测到故障信号后，经由自由脱扣器使主触头分断，从而起到保护作用。
脱扣器有热脱扣器、欠电压脱扣器、过电流脱扣器、分励脱扣器等。
由具有不同保护功能的各种脱扣器可以组合成不同性能的低压断路器。
（3）自由脱扣机构和操作机构。
自由脱扣机构是用来联系操作机构和主触头的机构，当操作机构处于闭合位置时，也可操作分励脱扣机构进行脱扣，将主触头断开。
操作机构是实现断路器闭合、断开的机构。
通常电力拖动控制系统中的断路器采用手动操作机构。
低压断路器的开关主触头依靠操作机构手动或电动合闸。
主触头闭合后，自由脱扣机构将主触头锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈与电源并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触头断开主电路。
当电路过载时，热脱扣器的热元件发热使双金属片变形，顶动自由脱扣机构动作。
当电路欠压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作。
分励脱扣器则用作远距离分断电路。
低压断路器的种类很多，主要有DW10、DW15系列，DZ5、DZ10、DZ20系列，DS系列，DWX15、DZX10系列。
