施工图纸会审记录一、会审时间与地点会审时间：具体日期会审地点：详细地址二、参与会审的单位及人员1、建设单位：建设单位负责人姓名其他相关人员姓名2、设计单位：设计单位负责人姓名主要设计师姓名3、施工单位：施工单位项目经理姓名技术负责人姓名各专业工长姓名4、监理单位：监理单位总监姓名专业监理工程师姓名三、会审目的本次施工图纸会审旨在对具体项目名称的施工图纸进行全面审查，发现并解决其中存在的问题和错误，确保施工图纸的准确性、完整性和可操作性，为工程的顺利施工提供可靠的依据。
四、会审内容及问题1、建筑专业（1）建筑物的总平面图中，周边道路、建筑物及配套设施的标注是否清晰准确，与实际情况是否相符。
发现问题：部分建筑物与周边道路的距离标注存在误差。
解决措施：设计单位重新核对并修正标注。
（2）建筑物的层高、层数、建筑面积等指标是否符合设计要求和规范标准。
未发现问题。
（3）建筑的防火分区、疏散通道、安全出口等的设置是否满足消防规范要求。
发现问题：某疏散通道的宽度略小于规范要求。
解决措施：设计单位调整通道布局，增加宽度。
（4）建筑的外立面设计、门窗的位置和尺寸、阳台的设计等是否合理美观，且满足使用功能。
发现问题：部分门窗的开启方向不利于通风。
解决措施：施工单位根据实际情况，与设计单位协商调整开启方向。
2、结构专业（1）基础的选型、埋深、承载力等是否符合地质勘察报告和设计要求。
未发现问题。
（2）框架结构的梁柱布置、截面尺寸、配筋等是否合理，是否满足抗震要求。
发现问题：某框架梁的配筋不足。
解决措施：设计单位重新计算并增加配筋。
（3）楼板的厚度、配筋是否满足使用荷载要求。
发现问题：部分楼板的厚度偏薄。
解决措施：设计单位调整楼板厚度。
（4）楼梯的结构设计是否安全可靠，踏步尺寸、扶手高度等是否符合规范要求。
未发现问题。
3、给排水专业（1）给排水系统的设计是否合理，管道的走向、管径、坡度等是否符合规范要求。
发现问题：某排水管道的坡度不够，可能导致排水不畅。
图纸会审记录在建筑工程的施工过程中，图纸会审是一个至关重要的环节。
它是由建设单位、施工单位、监理单位等各方共同参与，对施工图纸进行详细审查和讨论的活动。
通过图纸会审，可以提前发现和解决设计中存在的问题，避免在施工过程中出现不必要的错误和变更，从而保证工程的质量、进度和成本控制。
一、图纸会审的目的图纸会审的主要目的是确保施工图纸的准确性、完整性和可行性。
具体来说，包括以下几个方面：1、检查图纸是否符合国家和地方的相关规范、标准和法规要求。
2、审查图纸中各个专业之间的衔接是否合理，是否存在冲突和矛盾。
3、核实图纸中所标注的尺寸、标高、坐标等数据是否准确无误。
4、评估施工图纸的施工难度和可行性，提出优化建议和解决方案。
5、明确工程的质量要求和验收标准，为施工提供明确的依据。
二、图纸会审的参与人员图纸会审通常由建设单位组织，施工单位、监理单位、设计单位以及其他相关单位的技术人员共同参加。
各方人员在会审中都发挥着重要的作用：1、建设单位：作为工程项目的业主，负责协调各方关系，提出项目的总体要求和期望。
2、施工单位：是图纸的直接使用者，对施工工艺和现场情况最为熟悉，能够从施工的角度发现问题并提出解决方案。
3、监理单位：代表建设单位对工程进行监督管理，对图纸的审查要严格把关，确保工程质量和进度。
4、设计单位：负责解释设计意图，回答各方提出的问题，并根据会审意见对图纸进行修改和完善。
三、图纸会审的准备工作为了确保图纸会审的顺利进行，各方需要提前做好充分的准备工作：1、施工单位应组织技术人员认真熟悉施工图纸，了解工程的特点和要求，对图纸中存在的疑问进行汇总整理。
2、监理单位要提前熟悉图纸，制定审查要点和重点，对施工单位提交的疑问进行初步审核。
3、建设单位应及时向各方提供完整的施工图纸和相关技术资料，并通知会审的时间、地点和议程。
4、设计单位要准备好设计说明和相关计算书等资料，以便在会审中进行解释和说明。
四、图纸会审的程序图纸会审一般按照以下程序进行：1、建设单位主持人介绍与会人员和会审的目的、要求。
图纸会审记录范本一、工程概况1、工程名称：＿____2、工程地点：＿____3、建设单位：＿____4、设计单位：＿____5、监理单位：＿____6、施工单位：＿____二、会审时间和地点1、会审时间：＿____年_____月_____日2、会审地点：＿____三、参加会审的单位及人员1、建设单位：＿____、＿____2、设计单位：＿____、＿____3、监理单位：＿____、＿____4、施工单位：＿____、＿____、＿____四、会审内容1、建筑专业建筑平面图中，房间的布局和尺寸是否满足使用功能的要求。
门窗的位置、尺寸和开启方式是否合理，是否与建筑外立面效果相协调。
楼梯的踏步尺寸、扶手高度等是否符合规范要求。
建筑节能设计是否符合相关标准。
2、结构专业基础形式和埋深是否合理，是否与地质勘察报告相符。
梁、柱、板的尺寸和配筋是否满足结构计算和规范要求。
后浇带的设置位置和处理方法是否恰当。
钢结构的连接节点和构件尺寸是否准确。
3、给排水专业给排水管道的布置是否合理，是否与其他专业的管线有冲突。
卫生器具的选型和布置是否符合使用要求和规范规定。
消防栓和喷淋系统的设置是否满足消防规范。
给排水管材的选用是否合理。
4、电气专业电气线路的敷设方式和走向是否合理，是否与其他专业的管线有交叉。
配电箱、开关柜的位置和尺寸是否合适，是否便于操作和维护。
照明灯具的布置和选型是否满足照度要求和节能标准。
防雷接地系统的设计是否符合规范要求。
5、暖通专业空调系统的选型和布置是否合理，是否满足室内温度和湿度的要求。
通风管道的尺寸和走向是否与其他专业的管线有冲突。
风机、空调机组等设备的选型和安装位置是否合适。
五、会审意见及处理结果1、建筑专业问题：一层平面图中，走廊宽度较窄，影响人员通行。
意见：将走廊宽度由 15 米增加至 18 米。
处理结果：设计单位同意修改，在修改后的图纸中予以体现。
问题：外立面窗户的分格形式不够美观。

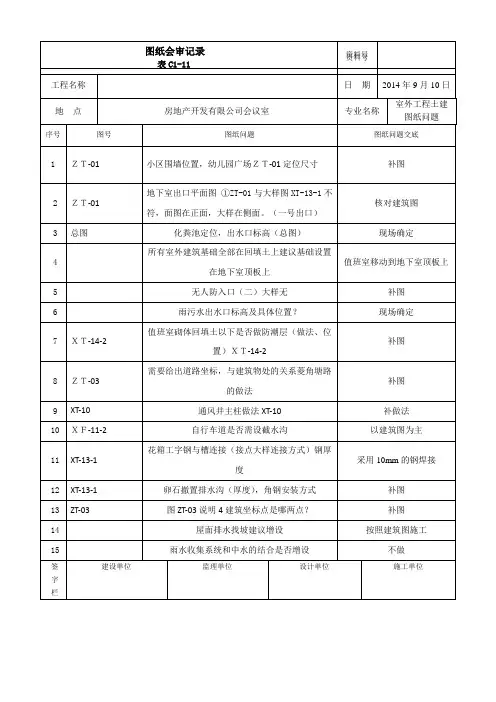

图纸会审记录表C1-11资料号工程名称日期2014年9月10日地点房地产开发有限公司会议室专业名称室外工程土建图纸问题序号图号图纸问题图纸问题交底1 ＺＴ-01 小区围墙位置，幼儿园广场ＺＴ-01定位尺寸补图2 ＺＴ-01地下室出口平面图①ZT-01与大样图XT-13-1不符，面图在正面，大样在侧面。
（一号出口）核对建筑图3 总图化粪池定位，出水口标高（总图）现场确定4所有室外建筑基础全部在回填土上建议基础设置在地下室顶板上值班室移动到地下室顶板上5 无人防入口（二）大样无补图6 雨污水出水口标高及具体位置？现场确定7 ＸＴ-14-2值班室砌体回填土以下是否做防潮层（做法、位置）ＸＴ-14-2补图8 ＺＴ-03需要给出道路坐标，与建筑物处的关系菱角塘路的做法补图9 XT-10 通风井主柱做法XT-10 补做法10 ＸＦ-11-2 自行车道是否需设截水沟以建筑图为主11 XT-13-1花箱工字钢与槽连接（接点大样连接方式）钢厚度采用10mm的钢焊接12 XT-13-1 卵石撤置排水沟（厚度），角钢安装方式补图13 ZT-03 图ZT-03说明4建筑坐标点是哪两点？补图14 屋面排水找坡建议增设按照建筑图施工15 雨水收集系统和中水的结合是否增设不做签字栏建设单位监理单位设计单位施工单位资料号工程名称五华区赵、李家堆村城中村改造项目（西园花园）日期2014年9月10日地点专业名称室外工程水电图纸问题序号图号图纸问题图纸问题交底1 A5-1栋A5-2污水是否接入中水处理站？待设计院答疑2污水管图纸上全为DN200，建议出化粪池管道改为DN300.待院答疑3 幼儿园广室外中水管网有"世纪阳光"和"木森"设计院两个版本，"世纪阳光"绿化用水仅考虑使用中水，"木森"设计为双水源。
