施工图纸会审记录范本表

图纸修订意见
1
建施-03
B轴无消防门洞详图
消防门洞平底板下300mm留1M×1M洞口
2
建施-03
配电室无配电沟详图
配电室电沟按0.8m×0.9m施工
3
建施-04
无2-2剖面图
2-2剖面图按建施0-7施工
4
结施-03
B-C/10 DQ4墙顶标高-1.4m与建施-08立面不符
改为墙顶标高-1.7m
5
所有蓝图
21
电梯图与最近抬高500高图不符合。
22
建施
地下室建筑图5-6/A-B轴处房间交A轴 厕所门无标号
24
建施
地下室卷帘门无高度。
25
建施
防火墙墙体材料？？？？
建施节点现场具体交流。
建设单位：
年 月 日
设计院代表：
年 月 日
监理单位：
年 月 日
施工单位：
年 月 日
蓝图上有手写
手写部分按手写的施工
建设单位：
年 月 日
设计院代表：
年 月 日
监理单位：
年 月 日
施工单位：
年 月 日
1、所有会审图纸均应记录在表内。无意见时，应在“提出图纸问题”、“图纸修订意见”栏内注明“无”。
2、本表一式四份，由施工单位填写、整理并存一份，与会单位会签各存一份。
工程名称
唐山市丰南区港岛中心商业综合体项目
共 页 第 页
会审地点
现场办公室
记录整理人
吴新新
日期
2011年11月24日
序号
图 纸 编 号
提出图纸问题
图纸修订意见
18
结施-68
23A-23A节点高度修改为1560。

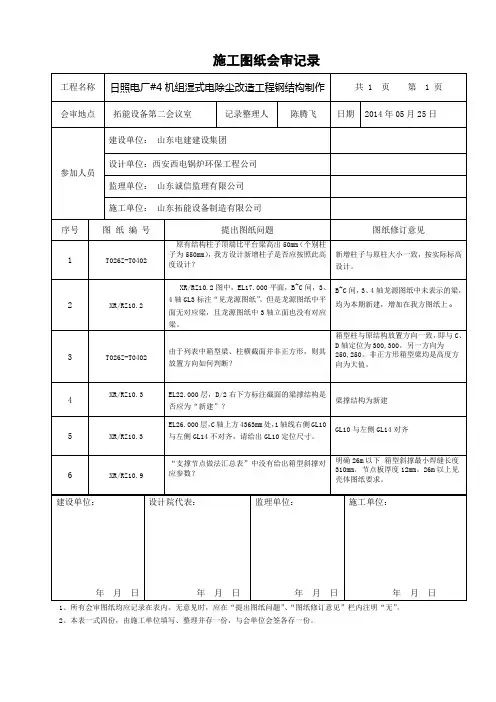

施工图纸会审记录工程名称日照电厂#4机组湿式电除尘改造工程钢结构制作共 1 页第 1 页会审地点拓能设备第二会议室记录整理人陈腾飞日期2014年05月25日参加人员建设单位：山东电建建设集团设计单位：西安西电锅炉环保工程公司监理单位：山东诚信监理有限公司施工单位：山东拓能设备制造有限公司序号图纸编号提出图纸问题图纸修订意见1 T026Z-T0402原有结构柱子顶端比平台梁高出50mm（个别柱子为550mm），我方设计新增柱子是否应按照此高度设计？新增柱子与原柱大小一致，按实际标高设计。

2 XR/RZ10.2XR/RZ10.2图中，EL17.000平面，B~C间，3、4轴GL3标注“见龙源图纸”，但是龙源图纸中平面无对应梁，且龙源图纸中3轴立面也没有对应梁。

B~C间，3、4轴龙源图纸中未表示的梁，均为本期新建，增加在我方图纸上。

3 T026Z-T0402 由于列表中箱型梁、柱横截面并非正方形，则其放置方向如何判断？箱型柱与原结构放置方向一致，即与C、D轴定位为300,300，另一方向为250,250。

非正方形箱型梁均是高度方向为大值。

4 XR/RZ10.3 EL22.000层，D/2右下方标注截面的梁撑结构是否应为“新建”？梁撑结构为新建5 XR/RZ10.3 EL26.000层，C轴上方4363mm处，1轴线右侧GL10与左侧GL14不对齐，请给出GL10定位尺寸。

GL10与左侧GL14对齐6 XR/RZ10.9 “支撑节点做法汇总表”中没有给出箱型斜撑对应参数？明确26m以下箱型斜撑最小焊缝长度310mm，节点板厚度12mm。

26m以上见壳体图纸要求。

建设单位：年月日设计院代表：年月日监理单位：年月日施工单位：年月日1、所有会审图纸均应记录在表内。

无意见时，应在“提出图纸问题”、“图纸修订意见”栏内注明“无”。

2、本表一式四份，由施工单位填写、整理并存一份，与会单位会签各存一份。

图纸会审记录范本一、工程概况1、工程名称：＿____2、工程地点：＿____3、建设单位：＿____4、设计单位：＿____5、监理单位：＿____6、施工单位：＿____二、会审时间和地点1、会审时间：＿____年_____月_____日2、会审地点：＿____三、参加会审的单位及人员1、建设单位：＿____、＿____2、设计单位：＿____、＿____3、监理单位：＿____、＿____4、施工单位：＿____、＿____、＿____四、会审内容1、建筑专业建筑平面图中，房间的布局和尺寸是否满足使用功能的要求。

门窗的位置、尺寸和开启方式是否合理，是否与建筑外立面效果相协调。

楼梯的踏步尺寸、扶手高度等是否符合规范要求。

建筑节能设计是否符合相关标准。

2、结构专业基础形式和埋深是否合理，是否与地质勘察报告相符。

梁、柱、板的尺寸和配筋是否满足结构计算和规范要求。

后浇带的设置位置和处理方法是否恰当。

钢结构的连接节点和构件尺寸是否准确。

3、给排水专业给排水管道的布置是否合理，是否与其他专业的管线有冲突。

卫生器具的选型和布置是否符合使用要求和规范规定。

消防栓和喷淋系统的设置是否满足消防规范。

给排水管材的选用是否合理。

4、电气专业电气线路的敷设方式和走向是否合理，是否与其他专业的管线有交叉。

配电箱、开关柜的位置和尺寸是否合适，是否便于操作和维护。

照明灯具的布置和选型是否满足照度要求和节能标准。

防雷接地系统的设计是否符合规范要求。

5、暖通专业空调系统的选型和布置是否合理，是否满足室内温度和湿度的要求。

通风管道的尺寸和走向是否与其他专业的管线有冲突。

风机、空调机组等设备的选型和安装位置是否合适。

五、会审意见及处理结果1、建筑专业问题：一层平面图中，走廊宽度较窄，影响人员通行。

意见：将走廊宽度由 15 米增加至 18 米。

处理结果：设计单位同意修改，在修改后的图纸中予以体现。

问题：外立面窗户的分格形式不够美观。

图纸会审记录工程名称：多元原料混合废液制备生物天然气产业化试点工程施工单位：广西格辉建筑工程有限公司设计单位：广西工联工业工程咨询设计有限责任公司序图号主要内容结论意见号罐区罐基础地基若局部超深是否采用1GD2016249 C15毛石砼填筑至基础底标高？ -G02-A01总评增压器定位坐标是多少？基础顶标高应2GD201649为多少？-A-A01总评气柜、沼气净化压缩装置± 0.00 标高应3以多少为准？A-A014总评新建挡土墙顶标高应为多少？A-A01沼气柜沼气柜、沼气阀门井采用何种混凝土？5GD2016249是否为防水混凝土？-G03-A06沼气净化压缩各设备基础是否要埋设沉降观测点？如6需要请明确具体位置做法。
