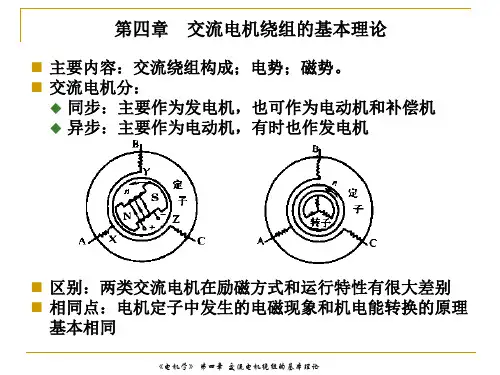

电机绕组展开图

三相电动机电机线圈绕法图解
先看铭牌，它是电机绕线的依据
用冲子把废线清理干净
这是废线
查数据，0.90和0.96的圆铜漆包线两根并绕47匝
用线模100的和95的，大大小大大小，距离115公分
然后绕线
绕三个，每个有6个线圈
其中一个首头和尾头的线头留长些
裁纸
数据
放好
放好
开始下线
开始先下A相，两把
接着再下C相，要吊两相的把下C相是向后空一槽
然后下B相，空两槽，还要掏把
然后C相不掉把了，要复把这样一直组下去
开始吊把的最后要复把最后插入相间绝缘纸
整理形状
最后浸漆，用灯棍烘烤直至线圈端部硬了即可
4极36槽
注意以下几点：每相只有首头和尾头，中间无接头。

在组线时要
时刻记得掏把和反把。

到最后只有首头和尾头6个头中间无任何接头。

绕组为交叉式的，电机绕组有链式的，同心式的，交叉式。

超过15千瓦以上就是双层嵌法，接线是多路接法儿。

修电机要的是工艺，熟能生巧，修潜水泵工艺要求更高，手要轻，快，稳.。

电动机绕组展开图的画法所谓展开图，就是将电动机定子铁心带绕组用刀切开并摊平，按电动机绕组在定子铁心上的布置，画出的一种绕组展开图。

例1、一台24槽，4极电机，要求采用同心式绕组布置，求画绕组展开图。

1、根据要求先出每极所占槽数每极所占槽数=电动机的总槽数/(2P) 或=电动机的总槽数/4（极数）每极所占槽数=24/4=6槽如下图所示2、求出每极每相所占（即为极相组）槽数，即在一个磁极里（N或S）按三相平分所得的槽数。

每相在每个磁极里均按A、C、B的规律排列，而每相所占的槽数必定相等。

如下图所示。

每极每相所占槽数=每极所占槽数/3相=6/3=2槽3、画第一相绕组展开图根据上面计算分配得知，每极每相所占槽数为2，即第一极N中，A相占2槽（1、2槽）。

而第二极S中，A相也占2槽（7、8槽）。

第三极N中，A相也一样占2槽（13、14槽）。

而第四极S中，A相同样也占2槽（19、20槽）。

对于单层电动机而言，一个线圈有二个有效边，如果它的第一个有效边在N极，则另一个有效边就是在S极。

根据同心式绕组的画法，我们得出第一个N极和第二个S极的1------8槽（y=7)、2------7槽(y=5)相连的二个绕组，而第三个N极与第四个S极的连接与上面是相同的，分别是13------20、14------19相连，同样组成另二个绕组。

这样A相绕组全部画完（画时应逆时针方向）。

4、绕组的连接绕组的连接是按顺电流方向，逆时针，依绕组先后排列顺序依次连接。

A、电流的方向在同性磁极下电流方向必定相同，在异性磁极下电流的方向必定相反。

根据经验，相邻二相的电流方向恰恰相反（初学时电流方向一定要搞清）。

对于一个绕组而言，若规定了它的进出线的位置，按上图第一个线圈是由第1槽进线(它位于N极），可以确定电流的流向是向上。

而电流不管匝数有多少电流总是由第8槽流出（它位于S极），故电流的流向必定是向下的。

又由于第2槽与第1槽同处于N极，故第2槽的电流方向与第1槽相同，同是向上。

电动机绕组展开图的画法所谓展开图，就是将电动机定子铁心带绕组用刀切开并摊平，按电动机绕组在定子铁心上的布置，画出的一种绕组展开图。

例1、一台24槽，4极电机，要求采用同心式绕组布置，求画绕组展开图。

1、根据要求先出每极所占槽数每极所占槽数=电动机的总槽数/(2P) 或=电动机的总槽数/4（极数）每极所占槽数=24/4=6槽如下图所示2、求出每极每相所占（即为极相组）槽数，即在一个磁极里（N或S）按三相平分所得的槽数。

每相在每个磁极里均按A、C、B的规律排列，而每相所占的槽数必定相等。

如下图所示。

每极每相所占槽数=每极所占槽数/3相=6/3=2槽3、画第一相绕组展开图根据上面计算分配得知，每极每相所占槽数为2，即第一极N中，A相占2槽（1、2槽）。

而第二极S中，A相也占2槽（7、8槽）。

第三极N中，A相也一样占2槽（13、14槽）。

而第四极S中，A相同样也占2槽（19、20槽）。

对于单层电动机而言，一个线圈有二个有效边，如果它的第一个有效边在N极，则另一个有效边就是在S极。

根据同心式绕组的画法，我们得出第一个N极和第二个S极的1------8槽（y=7)、2------7槽(y=5)相连的二个绕组，而第三个N极与第四个S极的连接与上面是相同的，分别是13------20、14------19相连，同样组成另二个绕组。

这样A相绕组全部画完（画时应逆时针方向）。

4、绕组的连接绕组的连接是按顺电流方向，逆时针，依绕组先后排列顺序依次连接。

A、电流的方向在同性磁极下电流方向必定相同，在异性磁极下电流的方向必定相反。

根据经验，相邻二相的电流方向恰恰相反（初学时电流方向一定要搞清）。

对于一个绕组而言，若规定了它的进出线的位置，按上图第一个线圈是由第1槽进线(它位于N极），可以确定电流的流向是向上。

而电流不管匝数有多少电流总是由第8槽流出（它位于S极），故电流的流向必定是向下的。

又由于第2槽与第1槽同处于N极，故第2槽的电流方向与第1槽相同，同是向上。

同芯式绕组展开图所谓展开图，就是将电动机定子铁心带绕组用刀切开并摊平，按电动机绕组在定子铁心上的布置，画出的一种绕组展开图。

例1、一台24槽，4极电机，要求采用同心式绕组布置，求画绕组展开图。

1、根据要求先出每极所占槽数每极所占槽数=电动机的总槽数/(2P) 或=电动机的总槽数/4（极数）每极所占槽数=24/4=6槽如下图所示2、求出每极每相所占（即为极相组）槽数，即在一个磁极里（N或S）按三相平分所得的槽数。

每相在每个磁极里均按A、C、B的规律排列，而每相所占的槽数必定相等。

如下图所示。

每极每相所占槽数=每极所占槽数/3相=6/3=2槽3、画第一相绕组展开图根据上面计算分配得知，每极每相所占槽数为2，即第一极N中，A相占2槽（1、2槽）。

而第二极S中，A相也占2槽（7、8槽）。

第三极N中，A相也一样占2槽（13、14槽）。

而第四极S中，A相同样也占2槽（19、20槽）。

对于单层电动机而言，一个线圈有二个有效边，如果它的第一个有效边在N极，则另一个有效边就是在S极。

根据同心式绕组的画法，我们得出第一个N极和第二个S极的1——8槽（y=7)、2——7槽(y=5)相连的二个绕组，而第三个N极与第四个S极的连接与上面是相同的，分别是13——20、14——19相连，同样组成另二个绕组。

这样A相绕组全部画完（画时应逆时针方向）。

4、绕组的连接绕组的连接是按顺电流方向，逆时针，依绕组先后排列顺序依次连接。

A、电流的方向在同性磁极下电流方向必定相同，在异性磁极下电流的方向必定相反。

根据经验，相邻二相的电流方向恰恰相反（初学时电流方向一定要搞清）。

对于一个绕组而言，若规定了它的进出线的位置，按上图第一个线圈是由第1槽进线(它位于N极），可以确定电流的流向是向上。

而电流不管匝数有多少电流总是由第8槽流出（它位于S极），故电流的流向必定是向下的。

又由于第2槽与第1槽同处于N极，故第2槽的电流方向与第1槽相同，同是向上。

2极2４槽电动机.绕组形式：单层迭绕,线圈节距=１0(1-11）．绕组形式,单层同心式,线圈节距=１１（１-1２),９(１-１0)． 2极36槽电动机.绕组形式：单层迭绕.线圈节距=1５(1－16).绕组形式,单层同心式，线圈节距=17(１-18),15(１-16）,13(1-１4）.绕组形式,双层选绕组，线圈节距＝１２(1-13). 4极2４槽电动机，绕组形式:单层迭绕,绕组形式＝5(１－6）.绕组形式,单层同心式,线圈节距=５(１-6)，7（１-８).绕组形式:双层迭绕,线圈节距5(1-6). 4极36槽电动机，绕组形式，单层单,双圈迭式布线，线圈节距=７(1-8）单圈,８(１－9）双圈.绕组形式:双层迭式,线圈节距=７(1－8)．绕组形式：单层迭绕,线圈节距=９（1-10）.绕组形式:单层同心式,线圈节距=７(1-8),９(1-１0),11(1－１2)．用双层叠式绕组画展开图例3、一台36槽4极三相异步电动机，要求用双层叠式画展开图。

1、求每极所占槽数＝36／4=92、求每极每相所占槽数= 每极所占槽数/3相=9/3＝33、根据上二式计算,用不同的线条分出各极、各相槽数。

该图表现为每极占9槽,每相占每极中的3槽。

同时可根据每相邻二相电流必定相反。

按此标出电流方向：在第一磁极里1、2、3三槽为A相，电流向上。

4、5、6三槽为C相,电流向下。

7、8、９槽三槽为B相，电流向上。

以后各极各相均按此顺序排列，但电流方向在N极的均向上，而在S极的均向下。

如下图所示4、按双层叠式绕组方式画出第一相绕组（对于双层叠式绕组，若是整距绕组，基本上还是一个线圈的一边在Ｎ极,另一边必定在S极。

注意:这是指整距绕组。

），如下图所示由上图可以看出1、2、3、10、11、12、19、20、2１、28、2９、30计12槽为A相绕组(上图中的每一个槽内有二条线,实线部分为槽内线圈的上层绕组，双点划线为下层绕组。

）。

上下层绕组必须分清。

直流电机的绕组/article/article_229_1.html发布日期：2007-1-31 12:29:10 浏览：1736 [大中小]一、电枢绕组是直流电机的主要电路，是直流电机的一个重要部件对电枢绕组的要求是:在能通过规定的电流和产生足够的电动势前提下 ;尽可能节省有色金属和绝缘材料 ;并且要结构简单、运行可靠等一、简单的绕组:图1.2.1如果电枢上有四个线圈，换向器由八个换向片组成，（图1-2.1）因为上述模型如作发电机运行，由于线圈互相不联接，电流不能通过所有线圈 , 所以产生的电磁转矩与感应电动势大小不足 , 为此应该将所有线圈互相联接起来图1-2.2绕组中每个线圈的两个端子各接到一个换向片上，它是绕组的一个单元，称为元件 . 为了使一个元件两个有效边中所感应产生的电动势大小相等或相差不多，使电动势是叠加的，那么元件的跨距应等于或接近于一个极距。
