PLC基本指令练习题

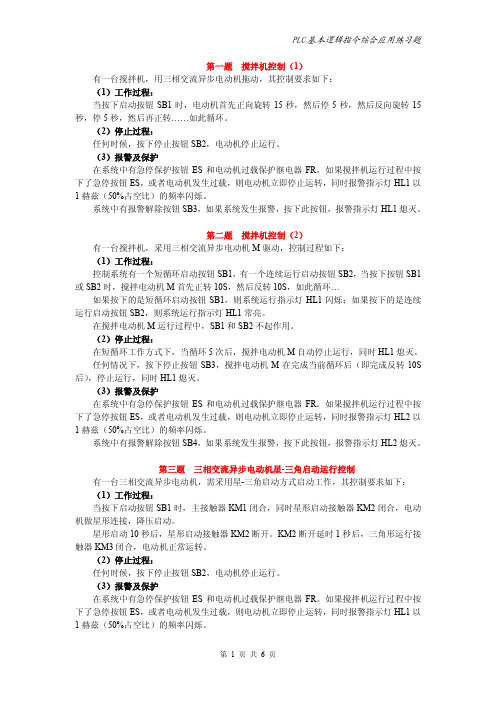

第一题搅拌机控制（1）有一台搅拌机，用三相交流异步电动机拖动，其控制要求如下：（1）工作过程：当按下启动按钮SB1时，电动机首先正向旋转15秒，然后停5秒，然后反向旋转15秒，停5秒，然后再正转……如此循环。

（2）停止过程：任何时候，按下停止按钮SB2，电动机停止运行。

（3）报警及保护在系统中有急停保护按钮ES和电动机过载保护继电器FR。

如果搅拌机运行过程中按下了急停按钮ES，或者电动机发生过载，则电动机立即停止运转，同时报警指示灯HL1以1赫兹（50%占空比）的频率闪烁。

系统中有报警解除按钮SB3，如果系统发生报警，按下此按钮，报警指示灯HL1熄灭。

第二题搅拌机控制（2）有一台搅拌机，采用三相交流异步电动机M驱动，控制过程如下：（1）工作过程：控制系统有一个短循环启动按钮SB1，有一个连续运行启动按钮SB2，当按下按钮SB1或SB2时，搅拌电动机M首先正转10S，然后反转10S，如此循环…如果按下的是短循环启动按钮SB1，则系统运行指示灯HL1闪烁；如果按下的是连续运行启动按钮SB2，则系统运行指示灯HL1常亮。

在搅拌电动机M运行过程中，SB1和SB2不起作用。

（2）停止过程：在短循环工作方式下，当循环5次后，搅拌电动机M自动停止运行，同时HL1熄灭。

任何情况下，按下停止按钮SB3，搅拌电动机M在完成当前循环后（即完成反转10S 后），停止运行，同时HL1熄灭。

（3）报警及保护在系统中有急停保护按钮ES和电动机过载保护继电器FR。

如果搅拌机运行过程中按下了急停按钮ES，或者电动机发生过载，则电动机立即停止运转，同时报警指示灯HL2以1赫兹（50%占空比）的频率闪烁。

系统中有报警解除按钮SB4，如果系统发生报警，按下此按钮，报警指示灯HL2熄灭。

第三题三相交流异步电动机星-三角启动运行控制有一台三相交流异步电动机，需采用星-三角启动方式启动工作，其控制要求如下：（1）工作过程：当按下启动按钮SB1时，主接触器KM1闭合，同时星形启动接触器KM2闭合，电动机做星形连接，降压启动。

实训一基本指令的编程练习
一、实训目的
1、熟悉PLC实验装置。

2、熟悉编程软件操作。

3、掌握与、或、非逻辑功能和计时计数器的编程方法。

二、实训步骤
（I为输入点，Q为输出点。

1、通过防转叠插锁紧线与PLC的主机相应的输入输出插孔相接。

钮子开关和清除按钮是输入设备，模拟开关量的输入；LED指示灯是输出负载，用以模拟输出负载的通与断。

）
2、在编程软件中编写基本指令练习程序，并下载程序到PLC
3、在PLC中运行程序，动作相应的输入设备，观察输出指示灯是否符合程序逻辑。

三、参考程序
1、与、或、非逻辑
2、定时器
四、思考题
写出程序的梯形图。

第一题搅拌机控制（1）有一台搅拌机，用三相交流异步电动机拖动，其控制要求如下：（1）工作过程：当按下启动按钮SB1时，电动机首先正向旋转15秒，然后停5秒，然后反向旋转15秒，停5秒，然后再正转……如此循环。

（2）停止过程：任何时候，按下停止按钮SB2，电动机停止运行。

（3）报警及保护在系统中有急停保护按钮ES和电动机过载保护继电器FR。

如果搅拌机运行过程中按下了急停按钮ES，或者电动机发生过载，则电动机立即停止运转，同时报警指示灯HL1以1赫兹（50%占空比）的频率闪烁。

系统中有报警解除按钮SB3，如果系统发生报警，按下此按钮，报警指示灯HL1熄灭。

编程思路分析（1）采用状态转移法编程，将整个工作过程分为四个状态阶段（正转、停止、反转、停止），每一个状态阶段用一个内部继电器（M继电器）作为状态标志，在每一个状态结束时，将下一个状态标志设置为1（用置位指令），将已经结束的状态标志设置为0（用复位指令），以此来实现状态转移。

（2）如果需要停止，将所有的状态标志全部复位即可。

（3）如果需要报警，则将所有的状态标志全部复位，使系统停止，同时将报警状态设置为1（用置位指令），控制报警指示灯闪烁。

知识点（1）状态转移法编程的基本概念（2）置位指令及复位指令的基本用法（3）边沿指令的概念及用法（4）定时器指令的用法（5）常用特殊内部继电器（SM0.0、SM0.1、SM0.5的作用及特点）I/O分配表部分程序示例及说明网络1为初始化程序段，把程序中将要用到的中间继电器全部复位，防止有些中间继电器在上次编程时已经闭合。

网络2完成启动按钮功能，当启动按钮按下，如果此时系统不处于任何一种状态中，也无报警信息（M1.0为OFF），则系统进入第一个状态（M0.0闭合）。

如果按下启动按钮时，系统中有报警信息存在（I0.3或I0.4为ON），则系统继续报警（M1.0为ON）。

网络3实现状态1（M0.0为ON）到状态2（M0.1为ON）的转移。

一、选择题1.PLC配有的存储器中内容只能读出，不能写入的存储器是（）。

A RAMB ROMC EPROMD EEPROM 答案：B2.PLC的I/O点数是指PLC上输入、输出点数（）。

A 之和 B 之差 C 之积 D 无关答案：A3.PLC的运算和控制中心是( )。

A 存储器 B I/O系统 C 微处理器 D 寄存器答案：C4. ( )是由PLC生产厂家编写的，固化到ROM中。

A 系统程序 B 用户程序 C 工作程序 D 用户数据答案：A5.PLC输入和输出继电器的编号通常都是( )。

A 二进制 B 八进制 C 十进制 D 十六进制答案：B6.（）年，美国首先研制成功第一台可编程控制器。

A 1969 B 1973 C 1979 D 1989 答案：A7.I/O模块是（）的简称。

A 输入模块 B 输出模块 C 输入模块与输出模块 D 设备端口模块答案：C8.PLC的L+及M端口间电压一般是（）伏。

A DC24V B DC36V C AC110V D AC220V 答案：A 29.一般而言，PLC的AC输入电源电压范围是（）。

A 24VAC B 85-264V AC C 220－380V AC D 24V AC－220V AC 答案：B10.小型PLC一般不支持哪种编程语言（）。

A梯形图 B C语言 C 顺序功能图(SFC) D 指令表答案：B11.第一台PLC是由以下（）公司研制成功的。

A GE公司 B DEC公司 C ABB公司D SIMENS公司答案：B12.PLC输出线圈的常开、常闭触点的使用数量是（）。

A 50个 B 100个 C 1000个 D 无数个答案：D13.PLC 的输入模块一般使用( )来隔离内部电路和外部电路。

A光电耦合器 B继电器 C 传感器 D电磁耦合答案：A14.PLC的工作方式是（）。

A等待工作方式 B中断工作方式 C扫描工作方式 D循环扫描工作方式答案：D15.下列不属于PLC硬件系统组成的是（）。

PLC实验1基本指令的编程练习实验⼀基本指令的编程练习⼀、实验⽬的1、熟悉西门⼦PLC实验装置。

2、掌握S7-200型PLC的输⼊输出配置及外围设备的连接⽅法。

3、练习掌握STEP7 Micro WIN V4.0编程软件的使⽤⽅法。

4、掌握梯形图、指令表等编程语⾔的转换。

5、掌握与、或、⾮基本逻辑指令及定时器、计数器的使⽤。

⼆、实验设备1、PLC实验台（西门⼦S7-200）1台。

2、安装了STEP7 Micro WIN V4.0软件的计算机⼀台。

3、PC/PPI编程电缆⼀根。

4、导线若⼲。

三、实验接线图和I/O分配表3.1实验接线图I/O分配表四、实验步骤1、电源断电，按图接线将AC220V电源通过单极空⽓开关接⾄PLC主机电源，按纽SB1、SB2、SB3、SB4分别接⾄PLC输⼊点I0.0、I0.1、I0.2，I0.3指⽰灯L1、L2、KM1、KM2分别接⾄Q0.0、Q0.1、Q0.2、Q0.3。

⽤编程电缆连接PLC的PORT1和计算机的COM端。

2、接通电源，打开计算机，进⼊PLC编程界⾯，检查计算机与PLC主机通信是否正常。

3、新建⽂件，保存，将程序逐条输⼊，检查⽆误后，将PLC设为停⽌状态，STOP指⽰灯亮，将程序下载⾄PLC后，再将PLC设为运⾏状态，RUN指⽰灯亮。

4、按下按钮SB1、SB2、SB3或SB4观察输出指⽰灯的状态是否符合程序的运⾏结果。

五、基本指令练习程序1、与、或、⾮逻辑功能实验通过程序判断Q0.0、Q0.1、Q0.2的输出状态，然后输⼊并运⾏程序加以验证。

参考程序：（1）梯形图（2）语句表根据输出结果，绘制时序图2、电动机起动保持停⽌控制程序（1）梯形图（2）语句表LD I0.0O Q0.0AN I0.1= Q0.03、置位、复位指令练习（1）梯形图（2语句表）4、定时器功能的实验（1）得电延时定时电路根据输出结果，绘制时序图根据输出结果，绘制时序图根据输出结果，绘制时序图语句表（2）断电延时定时电路(3) 掉电保护性接通延时定时器（保持定时器）电路注意：PLC 的定时器有⼀定的定时范围。

单项选择部分1、二进制011101等于十进制数的（B ）。

A、92B、93C、94D、952、十六进制的F,转变为十进制。

（C ）A、31B、32C、15D、293、十六进制的1F,转变为十进制( A )A、31B、32C、17D、294、一般公认的PLC发明时间为( C ）A、1945B、1968C、1969D、19705、微机的核心是(C)A、存储器B、总线C、CPUD、I/O接口6、PLC的工作方式是（D ）.A、等待工作方式B、中断工作方式C、扫描工作方式D、循环扫描工作方式7、在输出扫描阶段，将（ B ）寄存器中的内容复制到输出接线端子上.A、输入映象B、输出映象C、变量存储器D、内部存储器8、PLC一般采用( A ）与现场输入信号相连。

A、光电耦合电路B、可控硅电路C、晶体管电路D、继电器9、PLC是在什么控制系统基础上发展起来的（A ）A、继电控制系统B、单片机C、工业电脑D、机器人10、梯形图程序执行的顺序是（A )A、从左到右，从上到下B、从右到左，从上到下C、从右到左，从下到上D、不分顺序同时执行11、OUT指令对于( A ）是不能使用的A、输入继电器B、输出继电器C、辅助继电器D、状态继电器12、串联电路块并联连接时，分支的结束用（ C ）指令A、AND/ADIB、OR/ORIC、ORBD、ANB13、使用（ B )指令，元件Y、M仅在驱动断开后的一个扫描周期内动作A、PLSB、PLFC、MPSD、MRD14、FX2N的输出继电器最多可达( C )点A、64B、128C、256D、51215、状态的顺序可以自由选择，但在一系列的STL指令后，必须写入( D ）指令A、MCB、MRCC、RETD、END16、( B ）是PLC每执行一遍从输入到输出所需的时间。

A、8B、扫描周期C、设定时间D、3217、对于STL指令后的状态S，OUT指令与（ B ）指令具有相同的功能A、OFFB、SETC、ENDD、NOP18、助记符后附的（B ）表示脉冲执行A、(D）符号B、（P）符号C、（V）符号D、（Z）符号19、功能指令（ B )表示主程序结束A、RSTB、ENDC、FENDD、NOP20、PLC的输出方式为晶体管型时，它适用于( C )负载。

第一节PLC基本概述【例1】PLC的系统程序存储器是用来存放()A．用户程序B．编程器送入的程序C．用PLC编程语言编写的程序D．内部系统管理程序【解析】该题考查了PLC的组成中系统程序存储器和用户程序存储器的功能。

【答案】D【例2】将输出信号从输出暂存器取出并送到输出锁存电路中所对应的PLC工作阶段是()A．初始化B．处理输入信号C．程序处理D．输出处理【解析】该题考查了PLC的工作原理，要理解工作的各个阶段与功能。

【答案】D【例3】FX2N－48MR型PLC属()A．小型B．中型C．大型D．巨型【解析】该题考查了PLC的型号与输入和输出点数，并且要求熟悉PLC的分类，当几个知识均掌握时，才能做好该题。

【答案】A【例4】某PLC输入继电器的输入地址编号最大为X043，输入点数是()A．43点B．36点C．38点D．42点【解析】本题旨在考查可编程序控制器的地址编号规则。

【答案】B1．(2012)关于型号为FX2N­128MR­001的PLC说法错误的为()A．属于中型PLCB．三菱公司产品C．继电器输出D．需220 V交流电源供电答案：A解析：FX2N­128MR是三菱公司产品，R继电器输出，适合交流负载，输入输出总点为128点，小于256点，属于小型PLC。

2．(2013)有关PLC输出类型不正确的是()A．继电器输出B．无线输出C．晶体管输出D．晶闸管输出答案：B解析：PLC输出类型有三种，继电器输出、晶体管输出、晶闸管输出。

3．(2013)被国际电工委员会首选推荐用于PLC的编程语言是()A．顺序功能图B．梯形图C．指令语句表D．功能块图答案：A解析：顺序功能图是一种位于其它编程语言之上的图形语言。

4．(2013)周期为1秒的时钟脉冲发生器为()A．M8011 B．M8012C．M8013 D．M8014答案：C解析：M8011—10ms时钟脉冲发生器，M8012—100ms时钟脉冲发生器，M8013—1s时钟脉冲发生器，M8014—1min时钟脉冲发生器。

实验一基本指令的编程练习
(一)与或非逻辑功能实验
一、实验目的
1、熟悉PLC实验装置。

2、练习手持编程器的使用。

3、熟悉系统操作。

4、掌握与、或、非逻辑功能的编程方法。

二、梯形图
四、实验结果
同时拨动输入开关X1、X3，指示灯Y1、Y2亮，Y3、Y4不亮；
拨动其中一个，Y2、Y4亮，Y1、Y3不亮，；
X1、X2都不拨动，Y3、Y4亮，Y1、Y2不亮；
所以，输出指示灯符合与、或、非逻辑。

（二）定时器/计数器功能实验
一、实验目的
掌握定时器、计数器的正确编程方法，并学会定时器和计数器扩展方法。

二、梯形图及程序
1.定时器的认识实验
2.定时器的扩展实验
3.计时器认识实验
4.计数器的扩展实验
◆练习：计数器的扩展实验计数值C总=9
三、实验结果
1.定时器的认识实验：按下X1，5秒后灯亮；
2.定时器的扩展实验：按下X1,8秒后灯亮；
3.计时器认识实验：从X0接通到Y0有输出，延时时间为定时器和计数器设定值的乘积：T总=T0*C0*20=200S；
4.计数器的扩展实验：按下X1,60秒后灯亮；
练习：计数器的扩展实验计数值C总=9：按下X1,9秒后灯亮。

四、实验总结
通过实验，我们熟悉了PLC实验装置与系统的操作，掌握了与、或、非逻辑功能的编程方法；定时器、计数器的正确编程方法，并学会了定时器和计数器扩展方法。

对于实验中的不足，我们也将会不断完善充实自己，从实际操作中学习弥补理论的不足。
