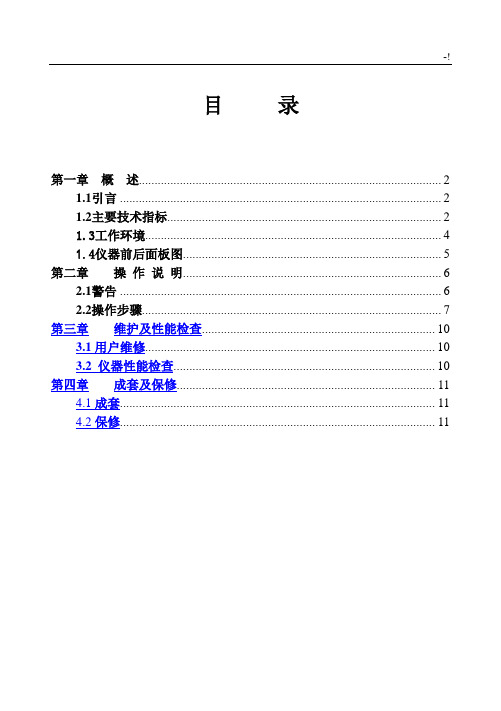

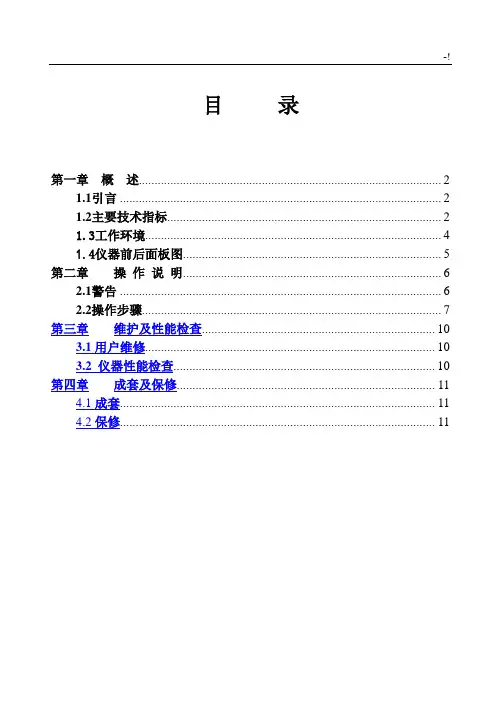

目录第一章概述 (2)1.1引言 (2)1.2主要技术指标 (2)1.3工作环境 (4)1.4仪器前后面板图 (5)第二章操作说明 (6)2.1警告 (6)2.2操作步骤 (7)第三章维护及性能检查 (10)3.1用户维修 (10)3.2 仪器性能检查 (10)第四章成套及保修 (11)4.1成套 (11)4.2保修 (11)第一章概述1.1引言YD2817B—Ｉ、YD2810B—Ｉ型LCR数字电桥是由常州市扬子电子有限公司研制出品，是以微处理技术为基础的自动测量电感量L、电容量C、电阻R、品质因素Q、损耗角正切值D的智能化元件参数测量仪器。
其工作稳定可靠，操作简便，能直读容量和损耗，且采用了独特的抗电容带电冲击保护电路和进口原装名牌元器件，使仪器的整机可靠性大大提高。
本系列仪器以高精度电桥的数学模型为理论基础，采用微处理软、硬件为测试控制处理中心，使仪器测试精度更高；操控更加简单便捷。
仪器内部测试单元主要由正弦信号发生器、精密量程电阻、鉴相器和高精度A ／D转换器组成。
仪器的所有控制、测量、计算和显示均在MPU的控制下进行。
这种构成使仪器达到了精度高、量程宽、速度快、稳定性好的特点。
而其0.1％的基本精度和高分辨率的显示对于元件的质量和可靠性的提高将有莫大的帮助。
本仪器可广泛用于工厂、院校、研究所、计量质检部门等对各类元器件的参数等进行精确测量、批量分选等方面的需要。
本系列仪器采用了先进的测量原理和五端测量技术，可以长期精确测量而无需专门调校。
为保证仪器的精确测量，可通过仪器的校准功能将存在于仪器测试端的杂散电抗和引线电阻进行清“0”。
仪器外观新颖、美观、素雅、大方，各种状态、参数均可在面板上读出而不致混淆。
仪器提供有通用测量夹具和五端测量电缆各一付供用户选择。
1.2主要技术指标1.2.1测量端方式五端，分别为：HD、HS、LS、LD、GND1.2.2测量参数L／Q，C／D，Δ%(百分比误差)，R／Q其中：L电感量、C电容量、R电阻值、Q品质因数、D损耗角正切值1.2.3测量显示范围L：0.01uH～99999H D：0.0001～9.999C：0.01pF～99999uF Q：0.001～9999R：0.1mΩ～99999MΩΔ%：-9999%～+9999%1.2.4测量准确度C：0.1%(1+Cx/Cmax+Cmin/Cx)(1+Dx)(1+Ks+Kv+Kf)；L：0.1%(1+Lx/Lmax+Lmin/Lx)(1+1/Qx)(1+Ks+Kv+Kf)；R：0.1%(1+Rx/Zmax+Zmin/Rx)(1+Qx)(1+Ks+Kv+Kf)；D：±0.0003(1+Zx/Zmax+Zmin/Zx)(1+Dx)(1+Ks+Kv+Kf)+0.0002；Q：±0.0005(1+Zx/Zmax+Zmin/Zx)(1+Ks+Kv+Kf)(1+Qx)注：1、 D、Q、为绝对误差，其余均为相对误差；2、下标为x者为该参数测量值，下标为max的为最大值，min为最小值；3、 Ks为速度因子，Kv为电压因子，Kf为频率因子；4、为保证测量精度，在准确度校准时应在当前测量条件、测量夹具的情况下进行可靠的开路、短路清零。
品名型号工位名称测试位文件编号LACSOP-PZ-03
设备编号站位***
版本编号A0待测电阻，电感，电容器
***
***
1PCS
电桥测试仪1.按下电源按钮，待仪器内部自动校正完毕后在做调试2.根据待测元器件的特性调试测试项目，以电阻示范
3.按上下左右键，选择右边设定测试盘参数栏的R-Q，
频率选择1KHZ，电平1V，显示直读，量程自动，速度慢速，清零开路。
4.测试夹接触待测电阻器引脚， 确保测试夹与电阻器引脚良好接触
5.显示盘A显示的数据就是当前所测试电阻器的实际阻值， 显示盘B显示的是当前测试电阻器的损耗值
6.测试电感，电容器操作步骤同上
7.测试过程中人体不能接触测试夹的金属部分，否则出现测试数据不准确
8.测试完毕后关闭电源，将仪器盖上防尘布注意事项
1.作业前配戴好静电手环,静电手环要紧贴于手腕上.
2.发现同一个位置连续出现2-3次不良现象，要急时通知技术人员解决.
3.严格按作业指导书作业,保持工位整洁.
制作：
曹伟峰
审核：
王仁彬
日期
2013-11-8
珠海君柏电子有限公司操作指引
二.作业工具
三.作业步骤
用量
数量一.所需物料名称
规格
一套
4.每天在用仪器测试前点检一次，并填好仪器点检表记录。
四.图片示意
LCR电桥测试仪（TH2810B）
LAC-YQ-0004
物料编码
5.当点检异常时，立刻启用经校准的备用仪器，并对前段测试的产品进行评估重测.
b
p。
使用说明书OPERATION MANUALTH2816B Universal LCR MeterT o n g h u i E l e c t r o n i c s C o.,L t d.地址：常州市新北区天山路3号T E L：（0519）5132222，5113342F A X：（0519）5109972E M A I L：t o n g h u i@p u b.c z.j s i n f o.n e tH t t p://w w w.t o n g h u i.c o m.c n目 录1概 述....................................................................................................................................1-11.1引言............................................................................................................................1-11.2使用条件....................................................................................................................1-21.2.1电源 a.........................................................................................................1-21.2.2环境温度与湿度.............................................................................................1-21.2.3预热................................................................................................................1-21.2.4几点注意问题 !..........................................................................................1-21.3体积与重量................................................................................................................1-31.4安全要求....................................................................................................................1-31.4.1绝缘电阻........................................................................................................1-31.4.2绝缘强度........................................................................................................1-31.4.3泄漏电流........................................................................................................1-31.5电磁兼容性................................................................................................................1-3 2基本技术指标........................................................................................................................2-12.1测量功能....................................................................................................................2-12.1.1测量参数........................................................................................................2-12.1.2等效方式........................................................................................................2-12.1.3量程................................................................................................................2-22.1.4触发方式........................................................................................................2-22.1.5延时................................................................................................................2-22.1.6测试端方式....................................................................................................2-22.1.7测量速度........................................................................................................2-22.1.8基本精度........................................................................................................2-22.2测试信号....................................................................................................................2-32.2.1测试信号频率................................................................................................2-32.2.2测试信号电平................................................................................................2-32.2.3输出阻抗........................................................................................................2-32.2.4测量显示范围................................................................................................2-32.2.5测试信号电平监视.........................................................................................2-42.3功能............................................................................................................................2-42.3.1校正功能........................................................................................................2-42.3.2比较器功能....................................................................................................2-42.3.3参数显示........................................................................................................2-52.3.4文件功能........................................................................................................2-52.3.5其他功能........................................................................................................2-52.3.6接口功能........................................................................................................2-6 3面板及显示说明....................................................................................................................3-13.1前面板说明................................................................................................................3-13.3基本显示区域说明....................................................................................................3-33.4页面按键....................................................................................................................3-43.5各页面概略................................................................................................................3-43.5.1元件测量显示页面（Meas Display）.........................................................3-43.5.2档号显示页面（BinNo. Disp）...................................................................3-53.5.3测量设置页面（Meas Setup）.....................................................................3-53.5.4极限表设置页面（Limit Setup）...............................................................3-63.5.5系统配置页面（System Config）...............................................................3-6 4使用说明................................................................................................................................4-14.1基本操作....................................................................................................................4-14.2显示画面说明............................................................................................................4-24.2.1开机画面........................................................................................................4-24.2.2元件测量显示页面.........................................................................................4-34.2.3档号显示页面..............................................................................................4-104.2.4测量设置页面..............................................................................................4-124.2.5极限列表设置页面.......................................................................................4-174.2.6系统配置页面..............................................................................................4-21 5元件的正确测量....................................................................................................................5-15.1常用元件测量............................................................................................................5-15.2被测件的正确连接....................................................................................................5-15.2.1被测件连接....................................................................................................5-15.2.2消除杂散阻抗的影响.....................................................................................5-25.3电感器和变压器的测量.............................................................................................5-35.3.1电感器的正确测量.........................................................................................5-35.3.2变压器的正确测量.........................................................................................5-65.4电容器的正确测量....................................................................................................5-95.4.1电容器的频率依赖性.....................................................................................5-95.4.2关于小损耗（如云母电容器）的精确测量...............................................5-105.4.3电容器的电平依赖性...................................................................................5-115.4.4SMD电容器的测量........................................................................................5-11 6性能测试................................................................................................................................6-16.1测量准确度................................................................................................................6-16.1.1│Z│，L，C，R，X的准确度......................................................................6-16.1.2 D 准确度........................................................................................................6-16.1.3Q 准确度........................................................................................................6-26.1.4θ准确度........................................................................................................6-26.1.5Rp 准确度......................................................................................................6-26.1.6Rs 准确度......................................................................................................6-26.1.7准确度因子....................................................................................................6-36.2.1性能测试所用器件及设备.............................................................................6-66.2.2功能检查........................................................................................................6-66.2.3测试信号电平精度测试.................................................................................6-66.2.4频率精度测试................................................................................................6-76.2.5电容量C、损耗D精度测试..........................................................................6-76.2.6电感量L精度测试.........................................................................................6-76.2.7阻抗Z精度测试.............................................................................................6-7 7远程控制................................................................................................................................7-17.1RS232C接口说明.......................................................................................................7-17.1.1RS232C接口简介............................................................................................7-17.1.2与计算机通讯................................................................................................7-27.2GPIB 接口说明..........................................................................................................7-87.2.1GPIB总线.......................................................................................................7-87.2.2GPIB接口功能.............................................................................................7-107.2.3GPIB地址.....................................................................................................7-107.2.4GPIB总线功能.............................................................................................7-107.3数据格式..................................................................................................................7-11 8命令参考................................................................................................................................8-18.1命令结构....................................................................................................................8-18.1.1命令结构基本规则.........................................................................................8-18.1.2多重命令........................................................................................................8-28.1.3命令及参数的缩写规则.................................................................................8-28.1.4数值的单位及倍率.........................................................................................8-28.2符号约定与定义........................................................................................................8-48.3命令参考....................................................................................................................8-58.3.1DISPlay子系统命令......................................................................................8-58.3.2FREQuency子系统命令..................................................................................8-68.3.3VOLTage子系统命令......................................................................................8-78.3.4FUNCtion子系统命令....................................................................................8-88.3.5APERture子系统命令..................................................................................8-118.3.6TRIGger子系统命令....................................................................................8-128.3.7FETCh?子系统命令.......................................................................................8-148.3.8ABORt子系统命令........................................................................................8-148.3.9CORRection子系统命令..............................................................................8-158.3.10COMParator子系统命令..............................................................................8-178.3.11Mass MEMory子系统命令............................................................................8-208.3.12公用命令.....................................................................................................8-218.4出错信息..................................................................................................................8-22 9分选接口使用说明................................................................................................................9-19.2信号线定义................................................................................................................9-29.3电气特征....................................................................................................................9-69.3.1直流隔离输出................................................................................................9-69.3.2直流隔离输入................................................................................................9-89.4HANDLER接口板跳线设置..........................................................................................9-99.5HANDLER口操作.......................................................................................................9-10 10成套与保修 (I)10.1成套 (I)10.2保修 (I)1概 述感谢您购买和使用我公司产品，在您使用本仪器前首先请根据说明书最后一章“成套和保修”的事项进行确认，若有不符请尽快与我公司联系，以维护您的权益。
![[2017年整理]实验十一压电陶瓷介电性能测定--4-13日修改](https://uimg.taocdn.com/9700fd1adf80d4d8d15abe23482fb4daa58d1d39.webp)
实验十一 压电陶瓷介电性能测定实验名称：压电陶瓷介电性能测定 实验项目性质：普通实验 所涉及课程：电子材料 计划学时：2学时 一 、实验目的1. 通过实验了解电介质介电常数与介质损耗角正切tgδ 的概念和物理意义；2. 熟悉用LCR 型电桥测量电容器的电容量及介质损耗角正切的方法；3. 通过实验了解不同类型的介质材料其tgδ随频率的变化特性。
二、实验内容1. 实验老师介绍使用TH2810B 系列LCR 型电桥；2. 测试压电陶瓷的介电常数。
三、实验（设计）仪器设备和材料清单TH2810B 系列LCR 型电桥、压电陶瓷晶片、千分尺等。
四、实验原理根据电介质理论，各种电介质在电场作用下都要发生极化过程，其宏观表现可以用电介质的介电系数来表征。
不同类型的介质材料，由于发生极化的微观机制不同，不仅数值有明显差别，而且与频率的关系也有很大不同。
同样地，由于产生介质损耗的来源不同，各类电介质的tg δ数值及其与频率的关系都表现出各不相同的特点。
实验时，选用要测定的电介质制成电容器作为测量样品，利用LCR 电桥直接测定电容量和损耗角正切值的大小以及与频率的关系，研究介质的极化特性。
在已知样品直径（d ）和电介质厚度（t ）的条件下，由公式204/r Ct d επε=--C -电容（F ），t 样品厚度（m ），d -样品直径（m ），ε0-真空介电常数8.85×10-12（F/m ）。
就能计算出相应的介电系数 。
测试不同频率下电介质的介电系数和损耗角正切tgδ，常用电桥法，其工作原理如图11-1所示。
将试样等效成电容C X 和电阻R X 并联，调节R 4和C N ，使电桥平衡，根据平衡条件可求得：改变测试频率，可获得不同频率下的介电系数和损耗角正切。
其中C N 、R 3为已知标准平衡元件。
图11-1 电桥法测试原理五、实验步骤利用TH2810B系列LCR型电桥测试。
1.用游标卡尺测量样品的厚度t和直径d。

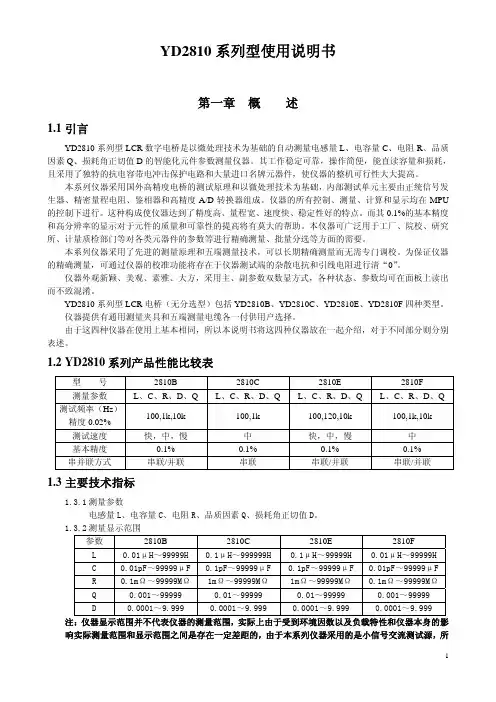

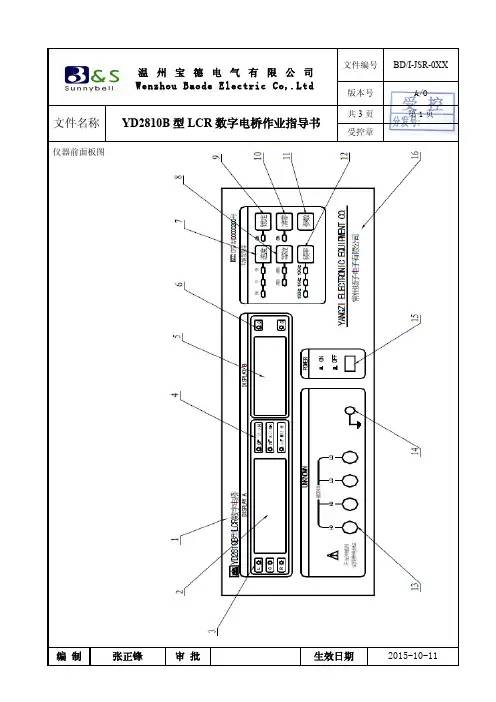

YD2810系列型使用说明书第一章概述1.1引言YD2810系列型LCR数字电桥是以微处理技术为基础的自动测量电感量L、电容量C、电阻R、品质因素Q、损耗角正切值D的智能化元件参数测量仪器。
其工作稳定可靠，操作简便，能直读容量和损耗，且采用了独特的抗电容带电冲击保护电路和大量进口名牌元器件，使仪器的整机可行性大大提高。
本系列仪器采用国外高精度电桥的测试原理和以微处理技术为基础，内部测试单元主要由正统信号发生器、精密量程电阻、鉴相器和高精度A/D转换器组成。
仪器的所有控制、测量、计算和显示均在MPU的控制下进行。
这种构成使仪器达到了精度高、量程宽、速度快、稳定性好的特点。
而其0.1%的基本精度和高分辨率的显示对于元件的质量和可靠性的提高将有莫大的帮助。
本仪器可广泛用于工厂、院校、研究所、计量质检部门等对各类元器件的参数等进行精确测量、批量分选等方面的需要。
本系列仪器采用了先进的测量原理和五端测量技术，可以长期精确测量而无需专门调校。
为保证仪器的精确测量，可通过仪器的校准功能将存在于仪器测试端的杂散电抗和引线电阻进行清“0”。
仪器外观新颖、美观、素雅、大方，采用主、副参数双数显方式，各种状态、参数均可在面板上读出而不致混淆。
YD2810系列型LCR电桥（无分选型）包括YD2810B、YD2810C、YD2810E、YD2810F四种类型。
仪器提供有通用测量夹具和五端测量电缆各一付供用户选择。
由于这四种仪器在使用上基本相同，所以本说明书将这四种仪器放在一起介绍，对于不同部分则分别表述。
1.2YD2810系列产品性能比较表型号 2810B 2810C 2810E 2810F 测量参数L、C、R、D、Q L、C、R、D、Q L、C、R、D、Q L、C、R、D、Q测试频率（Hz）精度0.02% 100,1k,10k 100,1k 100,120,10k100,1k,10k测试速度快，中，慢中快，中，慢中基本精度0.1% 0.1% 0.1% 0.1% 串并联方式串联/并联串联串联/并联串联/并联1.3主要技术指标1.3.1测量参数电感量L、电容量C、电阻R、品质因素Q、损耗角正切值D。

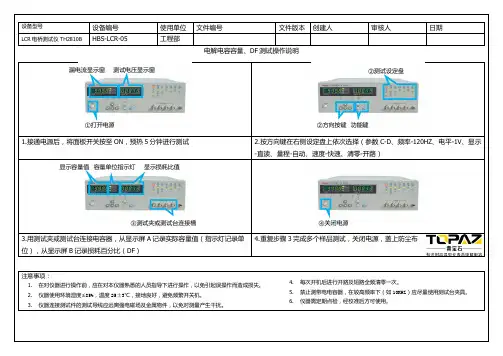

LCR数字电桥安全操作规程（ISO9001-2015）1.0目的确保操作人员在使用时得到正确的数据，并有一致的使用方法。
2.0适用范围2.1适用于本厂所有用来检测使用的TH2810B/TH2618B/TH2775B系列LCR数字电桥。
3.0使用注意事项：3.1对仪器操作前应详细阅读操作指引的注意事项，电源插座不能与大功率电气设备共享一个插座，避免发生干扰仪器工作或电冲击损坏仪器。
以上要求按的按键，一律不可以乱按。
3.2注意：测量有铅的物料时要更换有铅的夹子，测量无铅物料时也同样更换无铅的夹子，不可以混用。
3.3为保证操作人员的人生安全，在将电源线接到仪器之前，应检查使用场合的电源相线、零线、保护地线是否正确连接、保护地线应与大地可靠的相连，以防机壳带静电。
3.4不要在带电的情况下插拨元器件及连接线，防止元器件损坏或仪器不必要的烧坏，不允许连续不定的开关仪器超过三次，以免引起程序絮乱从而导致校正数据、储存数据丢失。
4.0操作前注意事项：4.1将测试所用的夹具或测试电线连接于本仪器前面标识为HD、HS、LS、LD四个测试端。
4.2仪器使用时特别是连接器件或测试导线必须远离高强电磁场，以免发生干扰。
4.3仪器测试夹具或测试电线应保持清洁，以保证试件良好，功能按键不可以随意乱调。
4.4测试环境温度要求：18℃-28℃，湿度要求：≤72%RH。
4.5请不要在多尘、振动、强光直射、有腐蚀气体等不良环境下使用仪器。
4.6若被测件为电容时，尽管仪器具有专门设计的抗冲击电路，通过将被测电容与信号源测试部分相隔离和吸收回路，使得由于电容带电对仪器的破坏大大减低，但从仪器的可靠性和安全性来讲，应先将被测电容的余电放干净，再进行测试。
5.0操作步骤：5.1插上AC220V交流电压，将面板电源开关置于“ON”状态，显示窗口应有数字显示，预热10分钟，待机内达到平衡后进行正常测试。
5.2功能说明：仪器键盘主要由七个按键组成，所有按键均为复用按键，无直接定义。
目录◇1使用说明书OPERATION MANUALTH2810B+ TH2817B+紧凑型LCR数字电桥Compact LCR Meter目录◇2版本历史：******* ————————————————————2019/2/19 ******* ————————————————————2020/1/17公公司司声声明明：：本说明书所描述的可能并非仪器所有内容，同惠公司有权对本产品的性能、功能、内部结构、外观、附件、包装物等进行改进和提高而不作另行说明！由此引起的说明书与仪器不一致的困惑，可通过封面的地址与我公司进行联系。
第1章开箱安装13 1.1开箱检查13 1.2电源连接13 1.3保险丝13 1.4环境13 1.5使用测试夹具14 1.6预热14 1.7仪器的其它特性14 第2章概述15 2.1前面板说明15 2.2面板说明17 2.3显示区域定义18 2.4主菜单按键和相应显示的页面192.4.1显示主菜单按键[DISP] 192.4.2参数设置主菜单按键[SETUP] 202.4.3系统设置主菜单按键[SETUP] 20 2.5基本操作21 2.6开机21 第3章[DISP]菜单键说明223.1<元件测量显示>页面22目录◇33.1.1测试功能 23 3.1.2测试量程 26 3.1.3测试频率 26 3.1.4测试电平 27 3.1.5测试速度 28 3.1.6其它工具 28 3.1.7标称值 29 3.1.8触发方式 29 3.1.9 R下限和R上限 29 3.1.10 X下限和X上限 32 3.2<档号显示>页面32 3.2.1比较器功能 33 3.3<档计数显示>页面33 3.3.1参数34 3.3.2标称34 3.3.3档34 3.3.4上下限 35 3.3.5计数35 3.3.6附属(AUX) 35目录◇43.3.7超差 (OUT) 35 3.4<列表扫描>页面35 3.4.1扫描模式 37 3.4.2扫描显示(显示) 37 3.4.3频率[Hz] 电平[V] 37 3.4.4Ls[H] Q[ ] 37 3.4.5多功能扫描 38 3.4.6 CMP（比较） 38 3.5<测量设置>页面39 3.5.1平均次数 40 3.5.2电平电流监视功能 40 3.5.3触发延时 41 3.5.4步进延时 41 3.5.5输出电阻 41 3.5.6偏差测试功能 42 3.6<用户校正>页面43 3.6.1开路校正 44 3.6.2短路校正 45 3.6.3负载校正 46目录◇53.6.4负载校正测试功能 48 3.6.5点频校正 48 3.6.6电缆长度选择 48 3.7<极限列表设置>页面48 3.7.1对调参数 49 3.7.2比较功能极限模式 50 3.7.3容差方式标称值设置 51 3.7.4比较器功能ON/OFF 51 3.7.5附属档ON/OFF 52 3.7.6上下极限 52 3.8<列表扫描设置>页面53 3.8.1模式54 3.8.2扫描显示 54 3.8.3测试参数 54 3.8.4扫描参数设置 54 3.8.5多功能设置 54 3.9<工具>页面55 3.9.1校正数据 56 3.9.2空夹具判别 56目录◇63.9.3锁定标称量程 563.9.4自动返回数据 563.9.5 HDL 有效时间 563.9.6自动LCR功能 57 第4章[SYSTEM]菜单键说明和文件管理584.1<系统设置>页面584.1.1仪器功能 584.1.2合格讯响 584.1.3不良讯响 594.1.4显示语言 594.1.5口令604.1.6总线方式 604.1.7 GPIB地址（预留功能） 604.1.8只讲（Talk Only） 614.1.9波特率 614.1.10菜单保持 614.1.11通讯协议 624.1.12时间624.1.13默认设置 62目录◇74.1.14系统复位 62 4.2<HANDLER>页面62 4.3<文件管理>页面634.3.1单组元件设定文件（*.STA） 644.3.2 TH2817B+系列仪器的优盘管理性能 654.3.3文件管理操作步骤： 65 第5章执行LCR测量操作及一些示例685.1“清零”校正操作685.1.1全频清零： 685.1.2点频清零（对于使用单个频率测试的情况比较好）： 68 5.2被测元件的正确连接69 5.3消除杂散阻抗的影响70 5.4用TH2817B+测试电感快速操作实例71 5.5用TH2817B+作多频列表扫描测试电容快速操作实例72 5.6比较器设置实例735.6.1电容器分选 745.6.2负载校准操作实例 75 第6章性能与测试77 6.1测量功能77目录◇86.1.1 测量参数及符号 77 6.1.2 等效方式 77 6.1.3 量程77 6.1.4 触发77 6.1.5 触发延时 77 6.1.6 测试端连接方式 78 6.1.7 测量速度（频率>=10kHz时） 78 6.1.8 平均78 6.1.9 显示位数 78 6.1.10 测试信号频率 78 6.1.11 信号模式 78 6.1.12 测试信号电平 78 6.1.13 输出阻抗 78 6.1.14 测试信号电平监视器 79 6.1.15 测量显示最大范围 79 6.1.16 │Z│、│Y│、L、C、R、X、G、B的准确度 79 6.1.17 D 准确度 80 6.1.18 Q 准确度 80 6.1.19 θ 准确度 80目录◇96.1.20 G 准确度 80 6.1.21 Rp 准确度 81 6.1.22 Rs 准确度 81 6.1.23 准确度因子 82 6.1.24 漏电感Lk 准确度 84 6.2安全要求85 6.2.1 绝缘电阻 85 6.2.2 绝缘强度 85 6.2.3 泄漏电流 85 6.3电磁兼容性要求85 6.4性能测试85 6.4.1 工作条件 85 6.4.2 试验仪器和设备见下表。
产品介绍TH2810B型LCR数字电桥是一种测试速度快、精度高、测试范围宽的通用阻抗测量仪器。
四个测试频率点，高至10kHz, 30Ω、100Ω两种不同信号源输出阻抗可使仪器测量结果与众多LCR 结果相一致，同时也能适应陶瓷电容器对测量电平的要求。
性能特点■性能提升的中档电桥■简便操作与强大功能的合理结合■读数稳定性好■键盘锁定功能■ 30Ω、100Ω两种输出阻抗■四档分选及HANDLER接口■提供RS-232C通讯接口■可选配的操作软件数字电桥操作规范一、目的1、规范LCR数字电桥测试仪的操作，指导测试作业。
二、适用范围1、适用于测试瓷片、贴片、插件电容、电阻、电感。
三、仪器基本键位说明：设置参数如下：6.2.0电阻测量操作步骤：6.2.1通过相关的检验文件，确定所需的测量频率、电压和串并联状态,按“下方向键”进行电阻（屏幕上会显示L/Q、C/D、R/Q）选定，选取R/Q；按左右方向键依次进行频率、电压、串并联选定。
设置参数如下：6.3.0电感测量操作步骤：6.3.1通过相关的检验文件，确定所需的测量频率、电压和串并联状态,按“下方向键”进行电感（屏幕上会显示L/Q、C/D、R/Q）选定，选取L/Q；按左右方向键依次进行频率、电压、串并联选定。
设置参数如下：7、待数据显示稳定后记录测试数据。
六、测试工作结束8、仪器面板上电源开关置于OFF位，关掉电源总开关。
9、拆除被测物件，拔掉仪器电源线，保持测试台与仪器整洁。
注意事项1、请勿向测试端施加电压或电流，以免损坏测试仪器。
2、测量带电器件（如电容器）前，请先放电后再测试。
3、请勿频繁开关仪器，以免造成仪器损坏。
4、请勿将物品堆放在仪器上或周围，保证仪器通风散热良好。
5、请参阅仪器说明进行作业。
第一章概述1.1 引言TH2810系列元件参数测试仪是本公司最新研制的高精度、宽范围的测量仪器，能自动测量电感量L、电容量C、电阻值R、复阻抗|Z|、品质因数Q和损耗角正切值D等元件参数，仪器将强大的功能、优越的性能及简单的操作结合在一起，既能适应生产现场高速测量的需要，又能满足质检、计量、科研实验等部门精密检测的需要。
仪器设有简单的分选功能，参数设定简便易行，结果指示直观，同时对合格信号可以选择讯响以供辨别。
为满足不同使用场合的需求，仪器可通过分选接口与自动测试机连接，从而实现自动化测试。
本系列仪器采用先进的测量原理与五端测量技术，可长期精确测量而无需专门调校。
为保证仪器的精确测量，可通过仪器的清零功能将存在于测试端上的杂散电抗和引线电阻进行清“0”。
仪器提供有通用测量夹具和五端测试电缆各一付以供用户选择。
本说明书描述了TH2810/TH2618/TH2775型测试仪器的技术指标、操作、维护等方面的内容。
其中，TH2810为LCR数字电桥，可测试电感量L、电容量C、电阻值R、阻抗值Z、品质因数Q和损耗角正切值D等所有参数；TH2618为电容测量仪，可测试电容量C和损耗角正切值D；TH2775为电感测量仪，可测试电感量L和品质因数Q。
即TH2618和TH2775仅仅完成TH2810的部分功能，在下面的描述中，所有的内容对TH2810皆适用，有关电容量C和损耗角正切值D的内容对TH2618适用，有关电感量L和品质因数Q的内容对TH2775适用，仅适用于TH2618或TH2775的内容另外加有标注。
1.2 主要技术指标1.2.1 测量参数型号参数TH2810 L、C、R、|Z|、Q、DTH2618 C、DTH2775 L、Q其中：表1-1 测量参数L电感量、C电容量、R电阻值、|Z|复阻抗、Q品质因数、Ｄ损耗角正切值1.2.2 测量频率100Hz、120Hz、1kHz、10kHz±0.02％- 1 -1.2.3 测量范围参数频率测量范围100Hz、120Hz 1μH～99999H1kHz 0.1μH～9999.9HL10kHz 0.01μH～999.99H100Hz、120Hz 1pF～99999μF1kHz 0.1pF～9999.9μFC10kHz 0.01pF～999.99μFR、|Z| 0.1mΩ～999.99MΩQ 0.0001 ～9999D 0.0001～9.999表1-2 测量范围1.2.4 测量精度参数频率精度100、120Hz ±[1μH+0.1%(1+L/2000H+2mH/L)] (1+1/Q)1kHz ±[0.1μH+0.1%(1+L/200H+0.2mH/L)] (1+1/Q) L10kHz ±[0.01μH+0.1%(1+L/10H+0.04mH/L)] (1+1/Q)100、120Hz ±[1pF+0.1%(1+1000pF/Cx+Cx/1000μF)] (1+Dx)1kHz ±[0.1 pF +0.1% (1+100pF/Cx+Cx/100μF)] (1+Dx) C10kHz ±[0.01pF+0.1% (1+20pF/Cx+Cx/4μF)] (1+Dx)R、|Z| ±[１mΩ+0.1%(1+R/2MΩ+2Ω/R)] (1+Q)100、120、1kHz ±[0.020+0.1% （Qx+1/Qx）) Q10kHz ±[0.020+0.2% （Qx+1/Qx）)100、120、1kHz ±0.0010(1+Dx2)D10kHz ±0.0015(1+Dx2)表1-3 测量精度1.2.5 测试信号电平0.3Vrms、1 Vrms±10％（空载）1.2.6 测试速度2.5次，量程锁定时约5次/秒- 2 -温度：0℃～40℃湿度：≤85％RH1.2.9 电源电压电压 220V±10％ 频率 50Hz±5％功耗 ≤40W1.2.10 体积和重量体积：330mm×100mm×310mm重量：约3.5kg1.3 主要功能1.3.1显示方式参数、显示：主参数直读方式L、C 、R和 |Z|，五位显示。
目录第一章概述1.弓丨言.......................................................... 2・技术参数.........................................................2.1. 一般要求 .......................................................2.2.主要参数........................................................ 第二章操作说明3・操作前的准备.....................................................3.1.开箱检查........................................................3.2.面板及各功能键说明3.3.通电检查 .......................................................3. 4.元件测量 ........................................................3. 5.用户提示4・误差4・1 •扩展量程的测量误差 ............................................4.2. ........................................................................................................................ Q值的测量误差........................................................4.3.综合误差........................................................ 第三章维修5・维修前准备的标准件和仪器.........................................5.1.电位器5.2.电容器5.3.电感器5.4.连接导线5. 5•数字万用表| ■ ■ ■ • ■■ ■ ■ . ■ ■ • ■■ ■ ■ ■ ■ ■ ■ . . . .. . ■ ■ . . . . . ■ . . . . . . . . . . . . ■ ■ . . . . . . . . . . . . . . . . . . ..5. 6.示波器.....................................................................5.7.频率计6.仪器性能7.故障排除第四章成套与保修8.成套9.保修第一章1.引言YY2810、YY2810A、YY2810D、401A系列LCR自动测量仪是以单片机支持的智能化测量仪表，它可自动测量电感值L、电容值C、电阻值R、品质因数Q 和损耗Do可同时显示主、付参量，能在串联等效电路和并联等效电路下进行测量，并且测量频率可在100Hz和1kHz变换。
