世纪星数控车床（HCNC-21/22T）系统G00：快速定位G01：直线插补G02：顺圆插补G03：逆圆插补G04：暂停G20：英寸输入G21：毫米输入G28：返回到参考点G29：由参考点返回G32：螺纹切削G36：直径编程G37：半径编程G40：刀尖半径补偿取消G41：左刀补G42：右刀补G53 ：直接机床坐标系编程G54～G59：坐标系选择G71：外径/内径车削复合循环G72：端面车削复合循环G73：闭环车削复合循环G76：螺纹切削复合循环G80：内/外径车削固定循环G81：端面车削固定循环G82：螺纹切削固定循环G90：绝对值编程G91：增量值编程G92：工件坐标系设定G94：每分钟进给G95：每转进给G96：恒线速度切削有效G97：取消恒线速度切削M00：程序停止：M02：程序结束：M03：主轴正转起动M04：主轴反转起动M05：主轴停止转动M06：换刀M07：切削液打开M09：切削液停止M30：程序结束并返回程序起点M98：调用子程序M99：子程结束华中数控车床编程实例车床编程实例一：半径编程图3.1.1 半径编程%3110 （主程序程序名）N1 G92 X16 Z1 （设立坐标系，定义对刀点的位置）N2 G37 G00 Z0 M03 （移到子程序起点处、主轴正转）N3 M98 P0003 L6 （调用子程序，并循环6次）N4 G00 X16 Z1 （返回对刀点）N5 G36 （取消半径编程）N6 M05 （主轴停）N7 M30 （主程序结束并复位）%0003 （子程序名）N1 G01 U-12 F100 （进刀到切削起点处，注意留下后面切削的余量）N2 G03 U7.385 W-4.923 R8（加工R8园弧段）N3 U3.215 W-39.877 R60 （加工R60园弧段）N4 G02 U1.4 W-28.636 R40（加工切R40园弧段）N5 G00 U4 （离开已加工表面）N6 W73.436 （回到循环起点Z轴处）N7 G01 U-4.8 F100 （调整每次循环的切削量）N8 M99 （子程序结束，并回到主程序）车床编程实例二：直线插补指令编程图3.3.5 G01编程实例%3305N1 G92 X100 Z10 （设立坐标系，定义对刀点的位置）N2 G00 X16 Z2 M03 （移到倒角延长线，Z轴2mm处）N3 G01 U10 W-5 F300 （倒3×45°角）N4 Z-48 （加工Φ26外圆）N5 U34 W-10 （切第一段锥）N6 U20 Z-73 （切第二段锥）N7 X90 （退刀）N8 G00 X100 Z10 （回对刀点）N9 M05 （主轴停）N10 M30 （主程序结束并复位）3×45°487310车床编程实例三：圆弧插补指令编程图3.3.8 G02/G03编程实例%3308N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 （主轴以400r/min旋转）N3 G00 X0 （到达工件中心）N4 G01 Z0 F60 （工进接触工件毛坯）N5 G03 U24 W-24 R15 （加工R15圆弧段）N6 G02 X26 Z-31 R5 （加工R5圆弧段）N7 G01 Z-40 （加工Φ26外圆）N8 X40 Z5 （回对刀点）N9 M30 （主轴停、主程序结束并复位）车床编程实例四：倒角指令编程图3.3.10.1 倒角编程实例%3310N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 U-70 W-10 （从编程规划起点，移到工件前端面中心处）N30 G01 U26 C3 F100 （倒3×45°直角）N40 W-22 R3 （倒R3圆角）N50 U39 W-14 C3 （倒边长为3等腰直角）N60 W-34 （加工Φ65外圆）N70 G00 U5 W80 （回到编程规划起点）N80 M30 （主轴停、主程序结束并复位）车床编程实例五：倒角指令编程图3.3.10.2 倒角编程实例%3310N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 X0 Z4 （到工件中心）N30 G01 W-4 F100 （工进接触工件）N40 X26 C3 （倒3×45°的直角）N50 Z-21 （加工Φ26外圆）N60 G02 U30 W-15 R15 RL=3 （加工R15圆弧，并倒边长为4的直角）N70 G01 Z-70 （加工Φ56外圆）N80 G00 U10 （退刀，离开工件）N90 X70 Z10 （返回程序起点位置）M30 （主轴停、主程序结束并复位）车床编程实例六：圆柱螺纹编程螺纹导程为1.5mm，δ=1.5mm，δ'=1mm ，每次吃刀量(直径值)分别为0.8mm、0.6 mm 、0.4mm、0.16mm、图3.3.12 螺纹编程实例%3312N1 G92 X50 Z120 （设立坐标系，定义对刀点的位置）N2 M03 S300 （主轴以300r/min旋转）N3 G00 X29.2 Z101.5 （到螺纹起点，升速段1.5mm，吃刀深0.8mm）N4 G32 Z19 F1.5 （切削螺纹到螺纹切削终点，降速段1mm）N5 G00 X40 （X轴方向快退）N6 Z101.5 （Z轴方向快退到螺纹起点处）N7 X28.6 （X轴方向快进到螺纹起点处，吃刀深0.6mm）N8 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N9 G00 X40 （X轴方向快退）N10 Z101.5 （Z轴方向快退到螺纹起点处）N11 X28.2 （X轴方向快进到螺纹起点处，吃刀深0.4mm）N12 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N13 G00 X40 （X轴方向快退）N14 Z101.5 （Z轴方向快退到螺纹起点处）N15 U-11.96 （X轴方向快进到螺纹起点处，吃刀深0.16mm）N16 G32 W-82.5 F1.5 （切削螺纹到螺纹切削终点）N17 G00 X40 （X轴方向快退）N18 X50 Z120 （回对刀点）N19 M05 (主轴停）N20 M30 （主程序结束并复位）车床编程实例七：恒线速度功能编程图 3.3.14 恒线速度编程实例%3314N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 （主轴以400r/min旋转）N3 G96 S80 （恒线速度有效，线速度为80m/min）N4 G00 X0 （刀到中心，转速升高，直到主轴到最大限速）N5 G01 Z0 F60 （工进接触工件）N6 G03 U24 W-24 R15 （加工R15圆弧段）N7 G02 X26 Z-31 R5 （加工R5圆弧段）N8 G01 Z-40 （加工Φ26外圆）N9 X40 Z5 （回对刀点）N10 G97 S300 （取消恒线速度功能，设定主轴按300r/min旋转）N11 M30 （主轴停、主程序结束并复位）车床编程实例八：G80指令编程，点画线代表毛坯图3.3.17 G80切削循环编程实例%3317M03 S400 （主轴以400r/min旋转）G91 G80 X-10 Z-33 I-5.5 F100 （加工第一次循环，吃刀深3mm）X-13 Z-33 I-5.5 （加工第二次循环，吃刀深3mm）X-16 Z-33 I-5.5 （加工第三次循环，吃刀深3mm）M30 （主轴停、主程序结束并复位）车床编程实例九：G81指令编程，点画线代表毛坯。

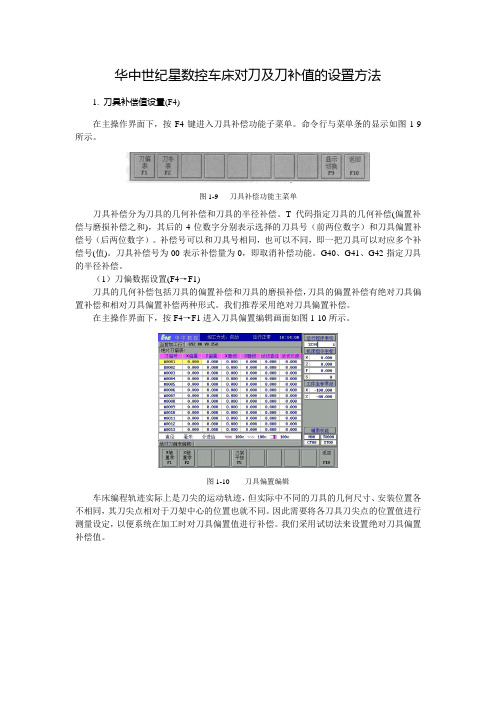

华中世纪星数控车床对刀及刀补值的设置方法1. 刀具补偿值设置(F4)在主操作界面下，按F4键进入刀具补偿功能子菜单。
命令行与菜单条的显示如图1-9所示。
图1-9 刀具补偿功能主菜单刀具补偿分为刀具的几何补偿和刀具的半径补偿。
T代码指定刀具的几何补偿(偏置补偿与磨损补偿之和)，其后的4位数字分别表示选择的刀具号（前两位数字）和刀具偏置补偿号（后两位数字）。
补偿号可以和刀具号相同，也可以不同，即一把刀具可以对应多个补偿号(值)。
刀具补偿号为00表示补偿量为0，即取消补偿功能。
G40、G41、G42指定刀具的半径补偿。
（1）刀偏数据设置(F4→F1)刀具的几何补偿包括刀具的偏置补偿和刀具的磨损补偿，刀具的偏置补偿有绝对刀具偏置补偿和相对刀具偏置补偿两种形式。
我们推荐采用绝对刀具偏置补偿。
在主操作界面下，按F4→F1进入刀具偏置编辑画面如图1-10所示。
图1-10 刀具偏置编辑车床编程轨迹实际上是刀尖的运动轨迹，但实际中不同的刀具的几何尺寸、安装位置各不相同，其刀尖点相对于刀架中心的位置也就不同。
因此需要将各刀具刀尖点的位置值进行测量设定，以便系统在加工时对刀具偏置值进行补偿。
我们采用试切法来设置绝对刀具偏置补偿值。
图1-11 绝对刀偏法刀具偏置补偿值如图1-11所示，刀具偏置值即机床回到机床零点时，刀架工作位上各刀刀尖位置相对工件零点的有向距离。
当执行刀具偏置补偿时，各刀以此值设定各自的工件坐标系。
机床到达机床零点时，机床坐标值显示均为零，整个刀架上的点可考虑为一理想点，故当各刀对刀时，机床零点可视为在各刀刀位点上。
我们通过输入试切直径、长度值，自动计算工件零点相对与各刀刀位点的距离。
其步骤如下：①用光标键将蓝色亮条移动到要设置刀具偏置值的行。
②用刀具试切工件的外径，然后沿Z轴方向退刀，在此过程中不要移动X轴。
③测量试切后的工件外径，如为ф25.26 ，然后将此值输入到刀偏表中“#××01”一行中“试切直径”一栏中并确认，设置好X偏置。
数控技术实验指导书郑州科技学院实验中心机械实验室实验二：华中世纪星数控车削编程及仿真加工一、实验目的（一）熟悉数控车床的外形布局及运动分配。
（二）熟悉数控车床的操作方法。
（三）掌握编制数控加工程序的基本方法及常用指令的使用。
二、实验原理（一）熟悉华中车床的编程规则，（二）熟悉华中车床的编程指令，及车床的坐标系输入方法，（三）熟悉掌握华中车床圆弧的加工指令G02和G03的区别。
（四）编制华中车床加工螺纹的加工方法和工艺三、实验环境及操作（一）实验平台：VNUC(数控加工仿真软件)：华中世纪星数控车床（二）机床主要技术参数：X轴行程范围：－200～0 mmY轴行程范围：－0～0 mmZ轴行程范围：－320～0 mm最高主轴转速：2000.r.p.m最大进给速度：24000 mm / min毛坯长度：200～700mm:（三）仿真实验环境及操作：开VNUC数控车削华中世纪星系统，进入主界面如图1。
屏幕分为左右两部分，左侧为数控机床仿真操作区，右侧为机床控制面板。
功能简介如下：1.主菜单：六个主菜单“系统功能、项目管理、数控加工、显示、教学、帮助”。
点击主菜单，会出现子菜单如图2。
2.机床及加工实体图：可以从不同视角显示机床及加工区实体。
视图操作图1 图23..视图操作：扩大和缩小图像：按下。
将光标移到机床上任意处。
按下鼠标左键，按住并向上、下方轻轻拖动，即可放大缩小图像。
局部扩大：按下。
将光标移到机床上需要放大的部位，按下并拖动鼠标左键，即可局部放大。
旋转图像：按下，将光标移到机床上任意处。
按下鼠标左键，拖动，即可旋转图像。
移动图像：按下图标，将光标移到机床上任意处，按下鼠标左键，向目的方向拖动鼠标，至满意位置时松开即可。
4.机床控制面板：单命令条：主菜单条：显示屏图3选择一个功能项，则进入该功能下的子菜单。
例如，按下“自动加工”，进入其下级子菜单：子菜单条的最后一项是“返回”项，按该键返回上一级菜单。
华中数控PLC编程说明书武汉华中数控股份有限公司二零零一年七月前言华中数控内置式PLC已集成在数控装置内，具有48路输入/输出点。
华中数控PLC采用C语言编程，具有灵活、高效、使用方便等特点。
本说明详细介绍了内置式PLC的基本原理、寄存器操作接口、PLC程序的编写与安装等内容，并给出了大量C语言程序示例代码。
关于PLC硬件接线请参阅《华中数控世纪星硬件联接说明书》阅读本文之前，必须具有C语言编程的基本知识。
目录前言 (2)目录 (3)第一章华中数控内置式PLC基本原理 (7)1.1华中数控内置式PLC的结构及相关寄存器的访问 (7)1.2华中数控内置式PLC的软件结构及其运行原理 (8)第二章华中数控内置式PLC的编程与安装 (9)2.1华中数控PLC程序的编写及其编译 (9)2.2华中数控PLC程序的安装 (12)第三章华中数控PLC寄存器定义与接口函数说明 (12)3.1访问PLC寄存器的系统变量 (13)3.2寄存器F系统约定 (14)3.3.1 轴状态字 (14)3.3.2 轴移动的指令位置，单位：内部脉冲当量 (14)3.3.3 轴当前的实际位置，单位：内部脉冲当量 (15)3.3.4 轴当前移动速度（单位：脉冲当量/插补周期） (15)3.3.5 轴的负载电流（只对本公司生产的华中11型伺服有效） (15)3.3.6 轴的最大速度（可在参数中设置） (15)3.3.7 通道用户自定义输出字(32位) (16)3.3.8 通道状态 (16)3.3.9 通道MSTB指令状态 (17)3.3.10 通道当前的M代码 (17)3.3.11 通道当前的T代码 (17)3.3.12 通道当前的B代码 (17)3.3.13 通道当前的S代码 (17)3.3.14 通道变量，通道内部参数 (17)3.3.15 系统状态字 (17)3.3.16 系统插补周期，单位：毫秒 (18)3.3.17 系统移动轴内部脉冲当量 (18)3.3.18 系统旋转轴内部脉冲当量 (18)3.3.19 系统变量组1(系统保留) (18)3.4G寄存器系统约定 (18)3.4.1 轴控制字 (18)3.4.2 设置轴移动增量值，单位：内部脉冲当量 (19)3.4.3 设置轴增量移动速度，单位：内部脉冲当量/插补周期 (19)3.4.4 轴点动速度，单位：内部脉冲当量/插补周期 (19)3.4.5 设置轴补偿值 (19)3.4.6 通道用户自定义输入 (19)3.4.7 通道控制字 (19)3.4.8 通道MST应答 (20)3.4.9 通道进给速度修调分子(分母为100) (20)3.4.10 通道快移速度修调分子(分母为100) (20)3.4.11 通道正在使用的刀具号 (20)3.4.12 通道主轴转速 (21)3.4.13 通道跳选段控制及其实现说明 (21)3.4.14 通道MST指令模态值 (22)3.4.14.1 通道当前的M代码模态值 (22)3.4.14.2 通道当前的S代码模态值 (22)3.4.14.3 通道当前的T代码模态值 (22)3.4.14.4 通道当前的B代码模态值 (22)3.4.14.5 通道是否正在执行MST指令 (22)3.4.14.6 PLC正在执行MST指令，不允许系统停止运行 (22)3.4.14.7 通道程序停止M00/程序选择停止M01 (23)3.4.15 系统控制字 (23)3.4.16 系统外部报警 (24)3.17 系统变量组2(系统保留) (24)3.5寄存器B系统约定 (24)3.5.1 刀座数 (24)3.5.2 某一刀座中的刀号(刀库表) (24)3.6可被PLC程序调用的系统函数 (24)3.6.1 设置轴回零 (24)3.6.2 设置轴点动速度 (25)3.6.3 设置轴步进指定距离 (25)3.6.4 设置轴移动距离及速率 (26)3.6.5 设置轴移动的目的地及速率 (26)3.6.6 设置指定轴停止运动 (26)3.6.7 取指定轴当前位置 (27)3.6.8 指定轴当是否停止 (27)3.6.9 设置轴手摇移动 (27)3.6.10 取手摇状态对应的位移量 (27)3.6.11 设置MST指令的响应函数 (28)第四章编写PLC程序的常用技巧与示例 (28)4.1常用运算操作符 (28)4.1.1 置1操作符|= 和置0操作符&= ~ (28)4.1.2 左移操作符〈〈和位右移操作符〉〉 (29)4.2软件滤波上升沿信号及下降沿信号的捕捉 (30)4.3顺序动作处理与典型换刀动作的实现 (31)第五章PLC运动控制的实现 (40)5.1机床轴回零控制 (40)5.2机床轴点动 (43)5.3机床轴步进 (45)5.4机床轴直线运动 (48)5.4.1 设置轴移动距离及速率 (48)5.4.2 设置轴移动的目的地及速率 (48)5.5停止机床轴运动 (48)5.5机床轴运动状态获取 (48)5.5.1 取指定轴当前位置 (48)5.5.2 判断指定轴是否停止 (48)第六章辅助指令M、S、T、B的控制 (49)6.1辅助指令响应函数及其初始化 (49)6.2访问辅助指令模态值 (50)6.2.1 通道当前的M代码 (50)6.2.2 通道当前的T代码 (50)6.2.3 通道当前的B代码 (50)6.2.4 通道当前的S代码 (50)6.3在PLC程序中控制系统辅助指令模态值与系统应答 (50)6.3.1 通道当前的M代码模态值 (50)6.3.2 通道当前的S代码模态值 (51)6.3.3 通道当前的T代码模态值 (51)6.3.4 通道当前的B代码模态值 (51)6.4辅助指令控制示例 (52)第七章机床手动控制的实现 (53)第八章主轴控制 (58)第九章刀库控制 (61)第十章断电保护区的使用 (62)第十一章三坐标数控铣PLC编写实例 (63)11.1机床简介 (63)11.2控制面板图 (64)11.3系统PLC电气原理图 (65)11.4系统PLC源程序详解 (69)第一章华中数控内置式PLC基本原理本章介绍了内置式PLC的逻辑结构及其系统运行流程。
世纪星数控车床（HCNC-21/22T）系统G00：快速定位G01：直线插补G02：顺圆插补G03：逆圆插补G04：暂停G20：英寸输入G21：毫米输入G28：返回到参考点G29：由参考点返回G32：螺纹切削G36：直径编程G37：半径编程G40：刀尖半径补偿取消G41：左刀补G42：右刀补G53 ：直接机床坐标系编程G54～G59：坐标系选择G71：外径/内径车削复合循环G72：端面车削复合循环G73：闭环车削复合循环G76：螺纹切削复合循环G80：内/外径车削固定循环G81：端面车削固定循环G82：螺纹切削固定循环G90：绝对值编程G91：增量值编程G92：工件坐标系设定G94：每分钟进给G95：每转进给G96：恒线速度切削有效G97：取消恒线速度切削M00：程序停止：M02：程序结束：M03：主轴正转起动M04：主轴反转起动M05：主轴停止转动M06：换刀M07：切削液打开M09：切削液停止M30：程序结束并返回程序起点M98：调用子程序M99：子程结束华中数控车床编程实例车床编程实例一：半径编程图3.1.1 半径编程%3110 （主程序程序名）N1 G92 X16 Z1 （设立坐标系，定义对刀点的位置）N2 G37 G00 Z0 M03 （移到子程序起点处、主轴正转）N3 M98 P0003 L6 （调用子程序，并循环6次）N4 G00 X16 Z1 （返回对刀点）N5 G36 （取消半径编程）N6 M05 （主轴停）N7 M30 （主程序结束并复位）%0003 （子程序名）N1 G01 U-12 F100 （进刀到切削起点处，注意留下后面切削的余量）N2 G03 U7.385 W-4.923 R8（加工R8园弧段）N3 U3.215 W-39.877 R60 （加工R60园弧段）N4 G02 U1.4 W-28.636 R40（加工切R40园弧段）N5 G00 U4 （离开已加工表面）N6 W73.436 （回到循环起点Z轴处）N7 G01 U-4.8 F100 （调整每次循环的切削量）N8 M99 （子程序结束，并回到主程序）车床编程实例二：直线插补指令编程图3.3.5 G01编程实例%3305N1 G92 X100 Z10 （设立坐标系，定义对刀点的位置）N2 G00 X16 Z2 M03 （移到倒角延长线，Z轴2mm处）N3 G01 U10 W-5 F300 （倒3×45°角）N4 Z-48 （加工Φ26外圆）N5 U34 W-10 （切第一段锥）N6 U20 Z-73 （切第二段锥）N7 X90 （退刀）N8 G00 X100 Z10 （回对刀点）N9 M05 （主轴停）N10 M30 （主程序结束并复位）3×45°487310车床编程实例三：圆弧插补指令编程图3.3.8 G02/G03编程实例%3308N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 （主轴以400r/min旋转）N3 G00 X0 （到达工件中心）N4 G01 Z0 F60 （工进接触工件毛坯）N5 G03 U24 W-24 R15 （加工R15圆弧段）N6 G02 X26 Z-31 R5 （加工R5圆弧段）N7 G01 Z-40 （加工Φ26外圆）N8 X40 Z5 （回对刀点）N9 M30 （主轴停、主程序结束并复位）车床编程实例四：倒角指令编程图3.3.10.1 倒角编程实例%3310N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 U-70 W-10 （从编程规划起点，移到工件前端面中心处）N30 G01 U26 C3 F100 （倒3×45°直角）N40 W-22 R3 （倒R3圆角）N50 U39 W-14 C3 （倒边长为3等腰直角）N60 W-34 （加工Φ65外圆）N70 G00 U5 W80 （回到编程规划起点）N80 M30 （主轴停、主程序结束并复位）车床编程实例五：倒角指令编程图3.3.10.2 倒角编程实例%3310N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 X0 Z4 （到工件中心）N30 G01 W-4 F100 （工进接触工件）N40 X26 C3 （倒3×45°的直角）N50 Z-21 （加工Φ26外圆）N60 G02 U30 W-15 R15 RL=3 （加工R15圆弧，并倒边长为4的直角）N70 G01 Z-70 （加工Φ56外圆）N80 G00 U10 （退刀，离开工件）N90 X70 Z10 （返回程序起点位置）M30 （主轴停、主程序结束并复位）车床编程实例六：圆柱螺纹编程螺纹导程为1.5mm，δ=1.5mm，δ'=1mm ，每次吃刀量(直径值)分别为0.8mm、0.6 mm 、0.4mm、0.16mm、图3.3.12 螺纹编程实例%3312N1 G92 X50 Z120 （设立坐标系，定义对刀点的位置）N2 M03 S300 （主轴以300r/min旋转）N3 G00 X29.2 Z101.5 （到螺纹起点，升速段1.5mm，吃刀深0.8mm）N4 G32 Z19 F1.5 （切削螺纹到螺纹切削终点，降速段1mm）N5 G00 X40 （X轴方向快退）N6 Z101.5 （Z轴方向快退到螺纹起点处）N7 X28.6 （X轴方向快进到螺纹起点处，吃刀深0.6mm）N8 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N9 G00 X40 （X轴方向快退）N10 Z101.5 （Z轴方向快退到螺纹起点处）N11 X28.2 （X轴方向快进到螺纹起点处，吃刀深0.4mm）N12 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N13 G00 X40 （X轴方向快退）N14 Z101.5 （Z轴方向快退到螺纹起点处）N15 U-11.96 （X轴方向快进到螺纹起点处，吃刀深0.16mm）N16 G32 W-82.5 F1.5 （切削螺纹到螺纹切削终点）N17 G00 X40 （X轴方向快退）N18 X50 Z120 （回对刀点）N19 M05 (主轴停）N20 M30 （主程序结束并复位）车床编程实例七：恒线速度功能编程图 3.3.14 恒线速度编程实例%3314N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 （主轴以400r/min旋转）N3 G96 S80 （恒线速度有效，线速度为80m/min）N4 G00 X0 （刀到中心，转速升高，直到主轴到最大限速）N5 G01 Z0 F60 （工进接触工件）N6 G03 U24 W-24 R15 （加工R15圆弧段）N7 G02 X26 Z-31 R5 （加工R5圆弧段）N8 G01 Z-40 （加工Φ26外圆）N9 X40 Z5 （回对刀点）N10 G97 S300 （取消恒线速度功能，设定主轴按300r/min旋转）N11 M30 （主轴停、主程序结束并复位）车床编程实例八：G80指令编程，点画线代表毛坯图3.3.17 G80切削循环编程实例%3317M03 S400 （主轴以400r/min旋转）G91 G80 X-10 Z-33 I-5.5 F100 （加工第一次循环，吃刀深3mm）X-13 Z-33 I-5.5 （加工第二次循环，吃刀深3mm）X-16 Z-33 I-5.5 （加工第三次循环，吃刀深3mm）M30 （主轴停、主程序结束并复位）车床编程实例九：G81指令编程，点画线代表毛坯。
欢迎下载支持，谢谢！数控技术培训系列教程世纪星车床数控系统HNC-21/22T编程说明书华中科技大学国家数控系统工程技术研究中心武汉华中数控股份有限公司2001 年11 月前言非常感谢您选用了本公司生产的 HNC-21/22 世纪星系列数控系统。
本说明书详细介绍了数控编程基本知识、指令体系、各指令功能的特点、注意事项和宏指令编程方法，并配以大量典型编程实例和图例加以说明。
既可作为世纪星车床数控系统产品说明书，也可作为数控编程的培训教材。
在使用本产品前，请先仔细阅读本说明书，以达到最佳使用效果。
请妥善保存说明书，并交最终使用者认真阅读。
本说明书版权为武汉华中数控股份有限公司所有。
华中科技大学国家数控系统工程技术研究中心武汉华中数控股份有限公司2002 年11 月目录第一章概述 (1)1.1 数控编程概述 (1)1.2 数控编程基本知识 (1)1.2.1 机床坐标轴 (1)1.2.2 机床坐标系、机床零点和机床参考点 (3)1.2.3 工件坐标系、程序原点和对刀点 (4)第二章零件程序的结构 (5)2.1 指令字的格式 (5)2.2 程序段的格式 (6)2.3 程序的一般结构 (7)2.4 程序的文件名 (7)第三章 HNC-21T 的编程指令体系 (8)3.1 辅助功能M 代码 (8)3.1.1 CNC 内定的辅助功能 (9)(1) 程序暂停M00 (9)(2) 程序结束M02 (9)(3) 程序结束并返回到零件程序头M30 (9)(4) 子程序调用M98 及从子程序返回M99 (9)3.1.2 PLC 设定的辅助功能 (11)(1) 主轴控制指令M03、M04、M05 (11)(2) 冷却液打开、停止指令M07、M09 (11)3.2 主轴功能S、进给功能F 和刀具功能T (11)3.2.1 主轴功能S (11)3.2.2 进给速度F (12)3.2.3 刀具功能(T 机能) (12)3.3 准备功能G 代码 (13)3.3.1 有关单位的设定 (14)(1) 尺寸单位选择G20，G21 (14)(2) 进给速度单位的设定G94、G95 (15)3.3.2 有关坐标系和坐标的指令 (15)(1) 绝对编程G90 与增量编程G91 指令 (15)I(2) 工件坐标系设定G92 (15)(3) 零点偏置G54~G59 (18)(4) 直径方式和半径方式编程 (20)3.3.3 进给控制指令 (21)(1) 快速定位G00 (21)(2) 线性进给及倒角G01 (22)(3) 圆弧进给G02/G03 (25)(4) 螺纹切削G32 (27)3. 3.4 回参考点控制指令 (30)(1) 自动返回参考点G28 (30)(2) 自动从参考点返回G29 (31)3.3.5 暂停指令G04 (32)3.3.6 恒线速度功能G96、G97 (32)3.3.7 简单循环 (34)(1) 内（外）径切削循环G80 (34)★圆柱面内（外）径切削循环 (34)★园锥面内（外）径切削循环 (35)(2) 端面切削循环G81 (37)★端平面切削循环 (37)★园锥端面切削循环 (38)(3) 螺纹切削循环G82 (40)★直螺纹切削循环 (40)★锥螺纹切削循环 (41)3.3.8 复合循环 (43)(1) 内（外）径粗车复合循环G71 (43)(2) 端面粗车复合循环G72 (50)(3) 闭环车削复合循环G73 (54)(4) 螺纹切削复合循环G76 (57)(5) 复合循环指令注意事项 (60)3.3.9 刀具补偿功能指令 (60)刀具偏置补偿和刀具磨损补偿 (60)(3) 刀尖半径补偿G40，G41，G42 (63)3.3.9 综合编程实例 (64)第一章概述 (1)1.1 数控编程概述 (1)1.2 数控编程基本知识 (1)1.2.1 机床坐标轴 (1)1.2.2 机床坐标系、机床零点和机床参考点 (3)1.2.3 工件坐标系、程序原点和对刀点 (4)第二章零件程序的结构 (5)2.1 指令字的格式 (5)2.2 程序段的格式 (6)2.3 程序的一般结构 (7)2.4 程序的文件名 (7)第三章 HNC-21/22T 数控系统的编程指令体系 (8)3.1 辅助功能M 代码 (8)3.1.1 CNC 内定的辅助功能 (9)(1) 程序暂停M00 (9)(2) 程序结束M02 (9)(3) 程序结束并返回到零件程序头M30 (9)(4) 子程序调用M98 及从子程序返回M99 (9)3.1.2 PLC 设定的辅助功能 (11)(1) 主轴控制指令M03、M04、M05 (11)(2) 冷却液打开、停止指令M07、M09 (11)3.2 主轴功能S、进给功能F 和刀具功能T (11)3.2.1 主轴功能S (11)3.2.2 进给速度F (12)3.2.3 刀具功能(T 机能) (12)3.3 准备功能G 代码 (13)3.3.1 有关单位设定的G 功能 (14)(1) 尺寸单位选择G20，G21 (14)(2) 进给速度单位的设定G94、G95 (15)3.3.2 有关坐标系和坐标的G 功能 (15)(1) 绝对值编程G90 与相对值编程G91 (15)(2) 坐标系设定G92 (16)(3) 坐标系选择G54~G59 (18)(4) 直接机床坐标系编程G53 (19)(5) 直径方式和半径方式编程 (20)3.3.3 进给控制指令 (21)(1) 快速定位G00 (21)(2) 线性进给及倒角G01 (22)(3) 圆弧进给G02/G03 (25)(4) 螺纹切削G32 (27)3. 3.4 回参考点控制指令 (30)(1) 自动返回参考点G28 (30)(2) 自动从参考点返回G29 (31)3.3.5 暂停指令G04 (32)3.3.6 恒线速度指令G96、G97 (32)3.3.7 简单循环 (34)(1) 内（外）径切削循环G80 (34)★圆柱面内（外）径切削循环 (34)★园锥面内（外）径切削循环 (35)(2) 端面切削循环G81 (37)★端平面切削循环 (37)★园锥端面切削循环 (38)(3) 螺纹切削循环G82 (40)★直螺纹切削循环 (40)★锥螺纹切削循环 (41)3.3.7 复合循环 (43)(1) 内（外）径粗车复合循环G71 (43)(2) 端面粗车复合循环G72 (50)(3) 闭环车削复合循环G73 (54)(4) 螺纹切削复合循环G76 (57)(5) 复合循环指令注意事项 (60)3.3.8 刀具补偿功能指令 (60)刀具偏置补偿和刀具磨损补偿 (60)刀尖圆弧半径补偿G40，G41，G42 (63)编程步骤 (67)综合编程实例 (68)3.4 宏指令编程 (70)3.4.1 宏变量及常量 (70)(1) 宏变量 (70)(2) 常量 (73)3.4.2 运算符与表达式 (73)(1) 算术运算符： (73)(2) 条件运算符 (73)(3) 逻辑运算符 (74)(4) 函数 (74)(5) 表达式 (74)3.4.3 赋值语句 (74)3.4.4 条件判别语句IF，ELSE，ENDIF (74)3.4.5 循环语句WHILE，ENDW (74)附表1准备功能一览表 (76)附表2直径编程注意条件 (78)附录1HNC-21T 车削循环宏程序 (78)(1) 车削循环指令的实现及子程序调用的参数传递 (78)(2) 车削循环指令的宏程序实现 (83)第一章概述本书针对HNC-21/22T 世纪星数控车床系统进行编程说明，其编程语言为广泛使用的ISO 码。
目录华中世纪星21M数控铣床1第一章数控系统面板1 1.1数控系统面板1 1.2MDI键盘说明2 1.3菜单命令条说明2 1.4快捷键说明3 1.5机床操作键说明3第二章手动操作8 2.1返回机床参考点8 2.2手动移动机床坐标轴8 2.3手动控制主轴10 2.4MDI运行10第三章自动运行操作13 3.1进入程序运行菜单13 3.2选择运行程序13 3.3程序校验14 3.4启动自动运行143.5单段运行14第四章程序编辑154.1进入程序编辑菜单15 4.2选择编辑程序15 4.3编辑当前程序16 4.4保存程序16第五章数据设置175.1进入数据设置菜单17 5.2设置坐标系17 5.3设置刀具数据18华中世纪星21T数控车床19第一章数控系统面板19 1.1数控系统面板19 1.2MDI键盘说明20 1.3菜单命令条说明20 1.4快捷键说明21 1.5机床操作键说明21第二章手动操作26 2.1返回机床参考点26 2.2手动移动机床坐标轴26 2.3手动控制主轴28 2.4刀位选择和刀位转换282.5机床锁住29 2.6MDI运行29第三章自动运行操作313.1进入程序运行菜单31 3.2选择运行程序31 3.3程序校验32 3.4启动自动运行32 3.5单段运行32第四章程序编辑和管理334.1进入程序编辑菜单33 4.2选择编辑程序33 4.3编辑当前程序34 4.4保存程序34第五章数据设置355.1进入数据设置菜单35 5.2设置刀库数据35 5.3设置刀偏数据36 5.4设置刀补数据36 5.5设置坐标系37华中世纪星三轴立式加工中心39第一章数控系统面板39 1.1数控系统面板391.2MDI键盘说明40 1.3菜单命令条说明40 1.4快捷键说明41 1.5机床操作键说明41第二章手动操作462.1返回机床参考点46 2.2手动移动机床坐标轴46 2.3手动控制主轴48 2.4MDI运行48第三章自动运行操作513.1进入程序运行菜单51 3.2选择运行程序51 3.3程序校验52 3.4启动自动运行52 3.5单段运行52第四章程序编辑534.1进入程序编辑菜单53 4.2选择编辑程序53 4.3编辑当前程序54 4.4保存程序54第五章数据设置555.1进入数据设置菜单55 5.2设置坐标系555.3设置刀具数据56华中I型数控铣床57第一章数控系统面板57 1.1数控系统面板57 1.2MDI键盘说明58 1.3菜单命令条说明58第二章手动操作59 2.1手动参考点返回59 2.2进给操作59 2.3主轴运转操作60第三章程序编辑61 3.1新建程序61 3.2保存程序61 3.3打开程序61 3.4删除62 3.5查找62第四章数据设置63 4.1设定工件坐标系63 4.2刀具补偿值设置63第五章自动运行操作64 5.1自动运行方式64 5.2MDI运行64华中I型数控车床66第一章数控系统面板66 1.1数控系统面板66 1.2MDI键盘说明67 1.3菜单命令条说明67第二章手动操作68 2.1手动参考点返回68 2.2进给操作68 2.3主轴正反转及停止68第三章程序编辑69 3.1新建程序69 3.2保存程序69 3.3删除69 3.4查找70第四章数据设置71 4.1设定工件坐标系71 4.2刀具补偿值设置71第五章自动运行操作72 5.1自动运行方式72 5.2MDI运行72华中世纪星21M数控铣床第一章数控系统面板1.1 数控系统面板1.2 MDI键盘说明1.3 菜单命令条说明数控系统屏幕的下方就是菜单命令条。

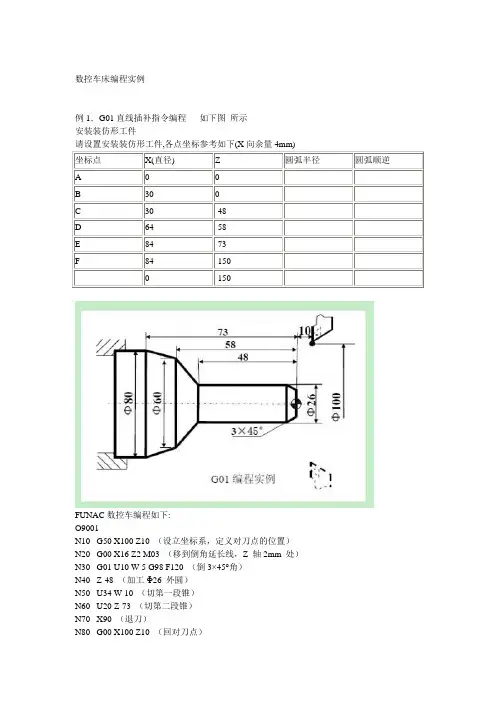

数控车床编程实例例1．G01直线插补指令编程如下图所示安装装仿形工件FUNAC数控车编程如下:O9001N10 G50 X100 Z10 （设立坐标系，定义对刀点的位置）N20 G00 X16 Z2 M03 （移到倒角延长线，Z 轴2mm 处）N30 G01 U10 W-5 G98 F120 （倒3×45°角）N40 Z-48 （加工Φ26 外圆）N50 U34 W-10 （切第一段锥）N60 U20 Z-73 （切第二段锥）N70 X90 （退刀）N80 G00 X100 Z10 （回对刀点）N90 M05 （主轴停）N100 M30 （主程序结束并复位）////////////////////////////////////////////////////////////////////////////////////////华中数控车床编程如下:%9001N10 G92 X100 Z10 （设立坐标系，定义对刀点的位置）N20 G00 X16 Z2 M03 （移到倒角延长线，Z 轴2mm 处）N30 G01 U10 W-5 F300 （倒3×45°角）N40 Z-48 （加工Φ26 外圆）N50 U34 W-10 （切第一段锥）N60 U20 Z-73 （切第二段锥）N70 X90 （退刀）N80 G00 X100 Z10 （回对刀点）N90 M05 （主轴停）N100 M30 （主程序结束并复位）===============================================================例2．G02/G03圆弧插补指令编程,如下图安装装仿形工件请设置安装装仿形工件,各点坐标参考如下(X向余量3mm)FUNAC数控车编程如下:O9002N10 G50 X40 Z5（设立坐标系，定义对刀点的位置）N20 M03 S400 （主轴以400r/min旋转）N25 G50 S1000 （主轴最大限速1000r/min旋转）N30 G96 S80 （恒线速度有效，线速度为80m/min）N40 G00 X0 （刀到中心，转速升高，直到主轴到最大限速）N50 G01 Z0 G98 F60 （工进接触工件）N60 G03 U24 W-24 R15 （加工R15 圆弧段）N70 G02 X26 Z-31 R5 （加工R5 圆弧段）N80 G01 Z-40 （加工Φ26 外圆）N90 X40 Z5 （回对刀点）N100 G97 S300 （取消恒线速度功能，设定主轴按300r/min 旋转）N110 M30 （主轴停、主程序结束并复位）/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////// 华中数控车床编程如下:%9002N10 G92 X40 Z5（设立坐标系，定义对刀点的位置）N20 M03 S400 （主轴以400r/min旋转）N40 G00 X0 （刀到中心，转速升高，直到主轴到最大限速）N50 G01 Z0 F60 （工进接触工件）N60 G03 U24 W-24 R15 （加工R15 圆弧段）N70 G02 X26 Z-31 R5 （加工R5 圆弧段）N80 G01 Z-40 （加工Φ26 外圆）N90 X40 Z5 （回对刀点）N100 M30 （主轴停、主程序结束并复位）====================================================================例3 G32螺纹切削指令编程如下图格式：G32 X（U）__Z（W）__F__说明：X、Z：为绝对编程时，有效螺纹终点在工件坐标系中的坐标；U、W：为增量编程时，有效螺纹终点相对于螺纹切削起点的位移量；F：螺纹导程，即主轴每转一圈，刀具相对于工件的进给值；使用G32指令能加工圆柱螺纹、锥螺纹和端面螺纹。
