3 道岔转换设备及融雪装置3.1 通则3.1.1高速铁路道岔转换设备应保证道岔的正常转换、可靠锁闭和正确表示。
3.1.2高速铁路正线道岔转换设备应设置外锁闭及密贴检查装置，采用多机牵引、分线控制、分动控制的方式，并实现挤岔监督报警功能。
尖轨被挤时，安装装置应可靠传递挤岔力和切断转辙机表示所需的动程。
联锁系统选排进路应分时分组转换道岔。
3.1.3高速道岔转换设备安装应符合相关标准。
转辙机和密贴检查器的安装装置应安装减振装置，螺栓紧固件应采取防松措施。
3.1.4道岔转换设备安装前，道岔铺设状态应符合以下要求：1.尖轨与基本轨、心轨与翼轨应达到静态宏观密贴，尖轨与基本轨、心轨与翼轨间在牵引点中心线处允许有不大于0.5 mm 的间隙。
2.牵引点位置岔枕应方正,偏差不超过3 mm 。
3.外锁闭道岔尖轨开口（动程）误差+3 mm 。
4.道岔每侧每个牵引点前后滑床台至少有一块与尖轨、心轨接触，另一块允许有不大于0.5 mm 的间隙；应严格控制辊轮高出滑床台高度，不得超出标准范围。
5.两侧基本轨、翼轨的相对位置（沿线路方向），两侧尖轨的相对位置（沿线路方向）、各轨件相对岔枕位置，偏差不超过2 mm 。
6.混凝土岔枕及无砟道岔板预制的用于固定转换设备的螺母应与岔枕及道岔板内钢筋等绝缘。
3.1.5高速道岔下拉装置应纳入车站计算机联锁控制。
3.1.6道岔融雪系统宜由控制终端、融雪控制柜、隔离变压器、电加热元件、钢轨温度传感器、雪量监测仪等组成。
3.1.7道岔融雪系统不得影响道岔和轨道电路的正常动作；道岔融雪系统应具备手动和自动控制功能。
3.1.8车站设控制终端，根据需要可在调度所设远程控制终端。
3.1.9融雪控制柜根据供电方式可设于室内或室外，接受车站控制终端指令，并经隔离设备控制室外电加热元件开启和关闭。
3.1.10电加热元件应设于道岔尖轨（心轨）和基本轨（翼轨）的轨腰或底部、滑床板以及其他可利用位置。
电加热元件的功率应根据道岔辙叉号的大小选定。

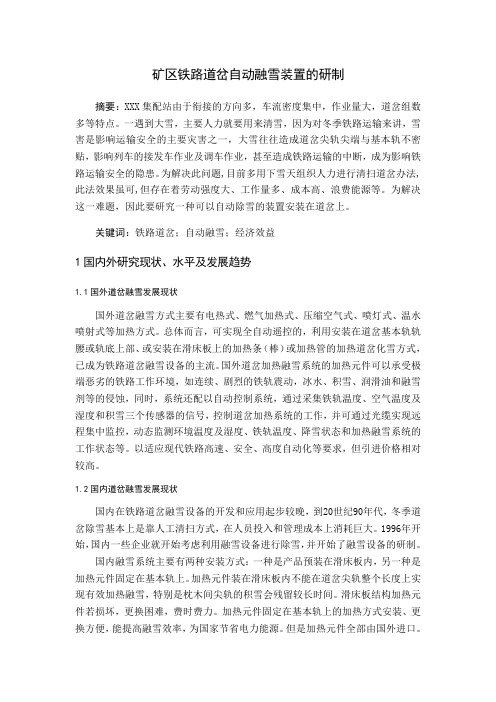

矿区铁路道岔自动融雪装置的研制摘要：XXX集配站由于衔接的方向多，车流密度集中，作业量大，道岔组数多等特点。
一遇到大雪，主要人力就要用来清雪，因为对冬季铁路运输来讲，雪害是影响运输安全的主要灾害之一，大雪往往造成道岔尖轨尖端与基本轨不密贴，影响列车的接发车作业及调车作业，甚至造成铁路运输的中断，成为影响铁路运输安全的隐患。
为解决此问题,目前多用下雪天组织人力进行清扫道岔办法,此法效果虽可,但存在着劳动强度大、工作量多、成本高、浪费能源等。
为解决这一难题，因此要研究一种可以自动除雪的装置安装在道岔上。
关键词：铁路道岔；自动融雪；经济效益1国内外研究现状、水平及发展趋势1.1国外道岔融雪发展现状国外道岔融雪方式主要有电热式、燃气加热式、压缩空气式、喷灯式、温水喷射式等加热方式。
总体而言，可实现全自动遥控的，利用安装在道岔基本轨轨腰或轨底上部、或安装在滑床板上的加热条（棒）或加热管的加热道岔化雪方式，已成为铁路道岔融雪设备的主流。
国外道岔加热融雪系统的加热元件可以承受极端恶劣的铁路工作环境，如连续、剧烈的铁轨震动，冰水、积雪、润滑油和融雪剂等的侵蚀，同时，系统还配以自动控制系统，通过采集铁轨温度、空气温度及湿度和积雪三个传感器的信号，控制道岔加热系统的工作，并可通过光缆实现远程集中监控，动态监测环境温度及湿度、铁轨温度、降雪状态和加热融雪系统的工作状态等。
以适应现代铁路高速、安全、高度自动化等要求，但引进价格相对较高。
1.2国内道岔融雪发展现状国内在铁路道岔融雪设备的开发和应用起步较晚，到20世纪90年代，冬季道岔除雪基本上是靠人工清扫方式，在人员投入和管理成本上消耗巨大。
1996年开始，国内一些企业就开始考虑利用融雪设备进行除雪，并开始了融雪设备的研制。
国内融雪系统主要有两种安装方式：一种是产品预装在滑床板内，另一种是加热元件固定在基本轨上。
加热元件装在滑床板内不能在道岔尖轨整个长度上实现有效加热融雪，特别是枕木间尖轨的积雪会残留较长时间。

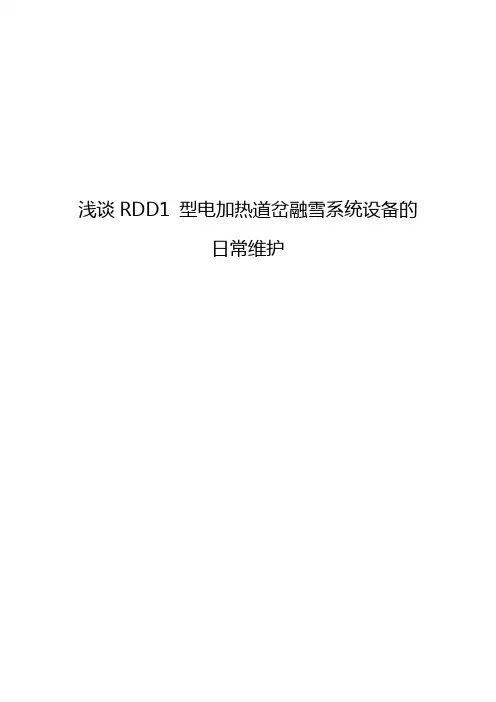

浅谈RDD1 型电加热道岔融雪系统设备的日常维护摘要:电加热道岔融雪系统设备是道岔转辙设备的基本组成部分之一。
为保障降雪天气铁路系统的稳定、可靠运行，道岔融雪设备的运行管理和维护工作非常必要。
就日常工作中对电加热道岔融雪系统设备维护谈谈自己的想法。
关键词：道岔；加热；融雪; 维护道岔融雪设备维护通则1.设备外观良好，部件齐全作用良好，各指示灯及仪表应指示正确。
2.设备内部配线与配线图一致，各接线端子及紧固零件无松动，焊头焊接牢固。
3.设备所用元器件均须与设计规定的规格相符。
4.各熔断器及断路器接触良好，其规格应与设计图相符。
5.三相交流电源各相负荷应力求平衡，以改善三相电源的使用条件。
6.融雪设备的专用交、直流电源，均应采用对地绝缘系统，并有必要的配电设备和可靠的保安系统。
1 维护基本要求1.1概述电加热道岔融雪系统设备是道岔转辙设备的基本组成部分之一。
RDD1 型电加热道岔融雪系统（以下简称系统）通过通热辐射或热传导的方式使道岔上的积雪融化并达到除雪目的的道岔除雪方式。
该系统由道岔融雪远程控制中心工作站（以下简称工作站）、道岔融雪车站控制终端（以下简称控制终端）、道岔融雪控制柜（以下简称控制柜）、环境检测装置、电加热元件及安装卡具、道岔融雪隔离变压器（以下简称隔离变压器）、接线盒、连接线缆和信息通道等组成，其结构呈模块化设计，具有安全防护、数据测量、计数、故障报警、远程通信等丰富的功能；系统操作分为远程、终端、控制柜三级操作模式，可方便用户在多种情况下对其进行操作。
当发生降雪或温度变化时，系统可自动或人工启动电加热融雪电路。
为保障降雪天气铁路系统的稳定、可靠运行，道岔融雪设备的运行管理和维护工作非常必要。
道岔融雪设备维护工作的基本任务是：①保证降雪天气道岔设备正常转换，保证融雪效果。
②通过经常性的维护检修和定期大、中修，保证设备稳定、可靠的运行，延长设备使用时间。
③迅速准确的排除故障，尽量减少故障造成的损失。
(10)授权公告号 CN 201896278 U(45)授权公告日 2011.07.13C N 201896278 U*CN201896278U*(21)申请号 201020634112.X(22)申请日 2010.11.18E01B 19/00(2006.01)(73)专利权人青岛四机易捷铁路装备有限公司地址266237 山东省青岛市即墨市岙山卫工业园二路3号(72)发明人孙希宝(54)实用新型名称一种铁路道岔电磁加热融雪装置(57)摘要本实用新型提供一种铁路道岔电磁加热融雪装置，由钢轨(1)、电磁加热器(2)、固定卡总成(3)、连接电缆(4)和控制箱(13)组成，其特征在于：所述的电磁加热器(2)通过固定卡总成(3)和固定架(11)之间的缓冲胶垫(9)与钢轨(1)的轨腰部密贴接触，并由控制箱(13)经连接电缆(4)连接电磁加热器(2)。
本实用新型结构简单，设计科学，节能，低碳，热效率高，融雪快，施工，布线方便，可适用于所有型号的道岔施工效率高，经济实用，适宜广泛推广。
(51)Int.Cl.(ESM)同样的发明创造已同日申请发明专利(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书 1 页 说明书 3 页 附图 2 页1.一种铁路道岔电磁加热融雪装置，由钢轨(1)、电磁加热器(2)、固定卡总成(3)、连接电缆(4)和控制箱(13)组成，其特征在于：所述的电磁加热器(2)通过固定卡总成(3)和固定架(11)之间的缓冲胶垫(9)与钢轨(1)的轨腰部密贴接触，并由控制箱(13)经连接电缆(4)连接电磁加热器(2)。
2.根据权利要求1所述的一种铁路道岔电磁加热融雪装置，其特征在于：所述的电磁加热器(2)中设置电磁感应线圈(5)、铁氧体电磁屏蔽板(6)电磁控制电路板(8)并整体灌封在机壳(7)内。
3.根据权利要求1所述的一种铁路道岔电磁加热融雪装置，其特征在于：所述的固定卡总成(3)的轨底钩板(10)和轨底螺栓(12)焊接成一体，轨底钩板(10)上端与轨底形状相似，钩住钢轨内侧轨底，并在轨底螺栓(12)根部套入不同型号轨型调整环(13)和调整片(16)，轨底螺栓(12)的另一端穿过固定架(11)下部的导向孔，通过固定螺丝(15)将下部带有开口与轨底形一致的固定架(11)在钢轨外侧与轨底紧密固定。
08030305□□□单位工程名称神池南站场信号工程分部工程名称转辙装置分项工程名称道岔融雪装置验收部位神池南站施工单位中铁三局电务公司神池南扩能改造工程项目经理部项目负责人周志强施工质量验收标准名称及编号《客运专线铁路信号工程施工质量验收暂行标准》铁建设【2007】213号施工质量验收标准的规定施工单位检查评定记录监理单位验收记录5 7 9 11 13 15 17 19 21 1001主控项目1道岔融雪装置设备规格、型号、质量进场验收第6.6. 1条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求2道岔融雪装置轨旁设备的安装位置要求第6.6. 2条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求3两轨间的道岔融雪装置设备安装要求第6.6. 3条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求4加热条接线端子对地绝缘电阻要求第6.6. 4条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求5电加热元件连接线及连接线套管要求第6.6. 5条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求6道岔融雪装置的加热融雪电路要求第6.6. 6条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求一般项目无施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日08030305□□□单位工程名称神池南站场信号工程分部工程名称转辙装置分项工程名称道岔融雪装置验收部位神池南站施工单位中铁三局电务公司神池南扩能改造工程项目经理部项目负责人周志强施工质量验收标准名称及编号《客运专线铁路信号工程施工质量验收暂行标准》铁建设【2007】213号施工质量验收标准的规定施工单位检查评定记录监理单位验收记录1003 1005 1007 1009 1011 1013 1015 1017 1019 1021主控项目1道岔融雪装置设备规格、型号、质量进场验收第6.6. 1条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求2道岔融雪装置轨旁设备的安装位置要求第6.6. 2条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求3两轨间的道岔融雪装置设备安装要求第6.6. 3条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求4加热条接线端子对地绝缘电阻要求第6.6. 4条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求5电加热元件连接线及连接线套管要求第6.6. 5条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求6道岔融雪装置的加热融雪电路要求第6.6. 6条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求一般项目无施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日08030305□□□单位工程名称神池南站场信号工程分部工程名称转辙装置分项工程名称道岔融雪装置验收部位神池南站施工单位中铁三局电务公司神池南扩能改造工程项目经理部项目负责人周志强施工质量验收标准名称及编号《客运专线铁路信号工程施工质量验收暂行标准》铁建设【2007】213号施工质量验收标准的规定施工单位检查评定记录监理单位验收记录1023 1025 1027 1029 1031 1033 1035 1039 1041 1043主控项目1道岔融雪装置设备规格、型号、质量进场验收第6.6. 1条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求2道岔融雪装置轨旁设备的安装位置要求第6.6. 2条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求3两轨间的道岔融雪装置设备安装要求第6.6. 3条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求4加热条接线端子对地绝缘电阻要求第6.6. 4条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求5电加热元件连接线及连接线套管要求第6.6. 5条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求6道岔融雪装置的加热融雪电路要求第6.6. 6条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求一般项目无施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日08030305□□□单位工程名称神池南站场信号工程分部工程名称转辙装置分项工程名称道岔融雪装置验收部位神池南站施工单位中铁三局电务公司神池南扩能改造工程项目经理部项目负责人周志强施工质量验收标准名称及编号《客运专线铁路信号工程施工质量验收暂行标准》铁建设【2007】213号施工质量验收标准的规定施工单位检查评定记录监理单位验收记录1045 1047 1049 1051 1053 1055 1057 1059 1061 1063主控项目1道岔融雪装置设备规格、型号、质量进场验收第6.6. 1条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求2道岔融雪装置轨旁设备的安装位置要求第6.6. 2条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求3两轨间的道岔融雪装置设备安装要求第6.6. 3条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求4加热条接线端子对地绝缘电阻要求第6.6. 4条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求5电加热元件连接线及连接线套管要求第6.6. 5条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求6道岔融雪装置的加热融雪电路要求第6.6. 6条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求一般项目无施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日08030305□□□单位工程名称神池南站场信号工程分部工程名称转辙装置分项工程名称道岔融雪装置验收部位神池南站施工单位中铁三局电务公司神池南扩能改造工程项目经理部项目负责人周志强施工质量验收标准名称及编号《客运专线铁路信号工程施工质量验收暂行标准》铁建设【2007】213号施工质量验收标准的规定施工单位检查评定记录监理单位验收记录1065 1067 1069 1071 1073 1075 1077 1079 1081 1083主控项目1道岔融雪装置设备规格、型号、质量进场验收第6.6. 1条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求2道岔融雪装置轨旁设备的安装位置要求第6.6. 2条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求3两轨间的道岔融雪装置设备安装要求第6.6. 3条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求4加热条接线端子对地绝缘电阻要求第6.6. 4条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求5电加热元件连接线及连接线套管要求第6.6. 5条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求6道岔融雪装置的加热融雪电路要求第6.6. 6条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求一般项目无施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日08030305□□□单位工程名称神池南站场信号工程分部工程名称转辙装置分项工程名称道岔融雪装置验收部位神池南站施工单位中铁三局电务公司神池南扩能改造工程项目经理部项目负责人周志强施工质量验收标准名称及编号《客运专线铁路信号工程施工质量验收暂行标准》铁建设【2007】213号施工质量验收标准的规定施工单位检查评定记录监理单位验收记录1085 1087 1089 1091 1093 1095 1097 1099 1101 1103主控项目1道岔融雪装置设备规格、型号、质量进场验收第6.6. 1条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求2道岔融雪装置轨旁设备的安装位置要求第6.6. 2条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求3两轨间的道岔融雪装置设备安装要求第6.6. 3条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求4加热条接线端子对地绝缘电阻要求第6.6. 4条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求5电加热元件连接线及连接线套管要求第6.6. 5条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求6道岔融雪装置的加热融雪电路要求第6.6. 6条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求一般项目无施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日08030305□□□单位工程名称神池南站场信号工程分部工程名称转辙装置分项工程名称道岔融雪装置验收部位神池南站施工单位中铁三局电务公司神池南扩能改造工程项目经理部项目负责人周志强施工质量验收标准名称及编号《客运专线铁路信号工程施工质量验收暂行标准》铁建设【2007】213号施工质量验收标准的规定施工单位检查评定记录监理单位验收记录1105 1107 1109 1111 1113 1115 1117 1119 1121 1123主控项目1道岔融雪装置设备规格、型号、质量进场验收第6.6. 1条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求2道岔融雪装置轨旁设备的安装位置要求第6.6. 2条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求3两轨间的道岔融雪装置设备安装要求第6.6. 3条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求4加热条接线端子对地绝缘电阻要求第6.6. 4条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求5电加热元件连接线及连接线套管要求第6.6. 5条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求6道岔融雪装置的加热融雪电路要求第6.6. 6条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求一般项目无施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日08030305□□□单位工程名称神池南站场信号工程分部工程名称转辙装置分项工程名称道岔融雪装置验收部位神池南站施工单位中铁三局电务公司神池南扩能改造工程项目经理部项目负责人周志强施工质量验收标准名称及编号《客运专线铁路信号工程施工质量验收暂行标准》铁建设【2007】213号施工质量验收标准的规定施工单位检查评定记录监理单位验收记录1125 1127 1129 1131 1133 1135 1137 1139 6 8主控项目1道岔融雪装置设备规格、型号、质量进场验收第6.6. 1条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求2道岔融雪装置轨旁设备的安装位置要求第6.6. 2条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求3两轨间的道岔融雪装置设备安装要求第6.6. 3条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求4加热条接线端子对地绝缘电阻要求第6.6. 4条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求5电加热元件连接线及连接线套管要求第6.6. 5条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求6道岔融雪装置的加热融雪电路要求第6.6. 6条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求一般项目无施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日08030305□□□单位工程名称神池南站场信号工程分部工程名称转辙装置分项工程名称道岔融雪装置验收部位神池南站施工单位中铁三局电务公司神池南扩能改造工程项目经理部项目负责人周志强施工质量验收标准名称及编号《客运专线铁路信号工程施工质量验收暂行标准》铁建设【2007】213号施工质量验收标准的规定施工单位检查评定记录监理单位验收记录10021004 1006 1008 1010 1012 1014 1016 1018 1020主控项目1道岔融雪装置设备规格、型号、质量进场验收第6.6. 1条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求2道岔融雪装置轨旁设备的安装位置要求第6.6. 2条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求3两轨间的道岔融雪装置设备安装要求第6.6. 3条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求4加热条接线端子对地绝缘电阻要求第6.6. 4条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求5电加热元件连接线及连接线套管要求第6.6. 5条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求6道岔融雪装置的加热融雪电路要求第6.6. 6条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求一般项目无施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日08030305□□□单位工程名称神池南站场信号工程分部工程名称转辙装置分项工程名称道岔融雪装置验收部位神池南站施工单位中铁三局电务公司神池南扩能改造工程项目经理部项目负责人周志强施工质量验收标准名称及编号《客运专线铁路信号工程施工质量验收暂行标准》铁建设【2007】213号施工质量验收标准的规定施工单位检查评定记录监理单位验收记录10221024 1026 1028 1030 1032 1034 1036 1038 1040主控项目1道岔融雪装置设备规格、型号、质量进场验收第6.6. 1条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求2道岔融雪装置轨旁设备的安装位置要求第6.6. 2条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求3两轨间的道岔融雪装置设备安装要求第6.6. 3条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求4加热条接线端子对地绝缘电阻要求第6.6. 4条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求5电加热元件连接线及连接线套管要求第6.6. 5条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求6道岔融雪装置的加热融雪电路要求第6.6. 6条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求一般项目无施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日08030305□□□单位工程名称神池南站场信号工程分部工程名称转辙装置分项工程名称道岔融雪装置验收部位神池南站施工单位中铁三局电务公司神池南扩能改造工程项目经理部项目负责人周志强施工质量验收标准名称及编号《客运专线铁路信号工程施工质量验收暂行标准》铁建设【2007】213号施工质量验收标准的规定施工单位检查评定记录监理单位验收记录10421044 1046 1048 1050 1052 1054 1056 1058 1060主控项目1道岔融雪装置设备规格、型号、质量进场验收第6.6. 1条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求2道岔融雪装置轨旁设备的安装位置要求第6.6. 2条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求3两轨间的道岔融雪装置设备安装要求第6.6. 3条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求4加热条接线端子对地绝缘电阻要求第6.6. 4条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求5电加热元件连接线及连接线套管要求第6.6. 5条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求6道岔融雪装置的加热融雪电路要求第6.6. 6条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求一般项目无施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日08030305□□□单位工程名称神池南站场信号工程分部工程名称转辙装置分项工程名称道岔融雪装置验收部位神池南站施工单位中铁三局电务公司神池南扩能改造工程项目经理部项目负责人周志强施工质量验收标准名称及编号《客运专线铁路信号工程施工质量验收暂行标准》铁建设【2007】213号施工质量验收标准的规定施工单位检查评定记录监理单位验收记录10621064 1066 1068 1070 1072 1074 1076 1078 1080主控项目1道岔融雪装置设备规格、型号、质量进场验收第6.6. 1条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求2道岔融雪装置轨旁设备的安装位置要求第6.6. 2条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求3两轨间的道岔融雪装置设备安装要求第6.6. 3条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求4加热条接线端子对地绝缘电阻要求第6.6. 4条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求5电加热元件连接线及连接线套管要求第6.6. 5条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求6道岔融雪装置的加热融雪电路要求第6.6. 6条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求一般项目无施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日08030305□□□单位工程名称神池南站场信号工程分部工程名称转辙装置分项工程名称道岔融雪装置验收部位神池南站施工单位中铁三局电务公司神池南扩能改造工程项目经理部项目负责人周志强施工质量验收标准名称及编号《客运专线铁路信号工程施工质量验收暂行标准》铁建设【2007】213号施工质量验收标准的规定施工单位检查评定记录监理单位验收记录10821084 1086 1088 1090 1092 1094 1096 1098 1100主控项目1道岔融雪装置设备规格、型号、质量进场验收第6.6. 1条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求2道岔融雪装置轨旁设备的安装位置要求第6.6. 2条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求3两轨间的道岔融雪装置设备安装要求第6.6. 3条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求4加热条接线端子对地绝缘电阻要求第6.6. 4条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求5电加热元件连接线及连接线套管要求第6.6. 5条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求6道岔融雪装置的加热融雪电路要求第6.6. 6条符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求符合要求一般项目无施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日。
