20.2 电生磁
19世纪初，一些哲学家 和科学家意识到，各种自然 现象应该存在着相互联系。 科学家们基于这种想法，一 次又一次地寻找电与磁的联 系。1820年丹麦物理学家奥 斯特终于用实验证实通电导 体的周围存在磁场，在世界 上第一个发现了电与磁之间 的联系。
一、电流的磁效应
电流方 向
直导 线
电流方 向
实验一：通电螺线管外部的磁场和 ——的 磁场类似
实验二：通过这个实验，你可以找出该螺 线管的N极和S极吗？
实验三：改变螺线管中的电流方向你发现 了什么？
• 小结：实验表明，通电螺线管外部的 磁场和 ____的外部磁场一样。通电
螺线管的两端相当于条形磁体的两个 极，它们的极性可以从实验中小磁针 的______来判定。改变电流的方向， 通电螺线管的N、S极_____，这说明， 通电螺线管两端的极性跟螺线管中 __ 的方向有关。
1、你能指出下列通电螺线管的磁极
吗?
出右手，看流向，弯四指，拇指北。
2.根据小磁针静止时的方向，标出螺线 管中的电流方向.
S
N
N
S
3、已知通电螺线管磁极的极性如图， 请标出电源的正负极。
S
N
- +电源
小结
一、奥斯特实验（电流的磁效应）
通电导线周围存在着磁场，
磁场方向与电流方向有关.
二、通电螺线管的磁场
磁针，在硬纸板上均匀地撒满铁屑。通 电后视察指针指向，轻敲纸板，视察铁 屑的排列情况。
改变电流方向，两侧小磁针的 指向反转。
想一想
既然电能生磁,为什么通电导线连一根大头 针都吸不上来呢？
怎样才能使电流的磁场变强呢？
螺线管：导线绕在圆筒上。
探究：通电螺线管外部的磁场是什么样的
电生磁 初中九年级物理教学课件PPT课件

电生磁 初中九年级物理教学课件PPT课件


断电时小磁针转回到指南北的方向； 说明： 通电导线周围存在磁场
． 为什么呢？
通电电流方向相反，小磁针偏转方向 也相反 ． 说明： 磁场方向与电流方向有关． 。
奥斯特的故事
奥斯特是丹麦物理学家，他从小聪 明好学，1794年以优异的成绩考入哥本 哈根大学学习，后来成为这所大学的物 理教授。
他相信各种自然现象间存在联系。 经过长时间用实验寻找，在多次失败后， 1820年，奥斯特在课堂上做实验时发现 了电和磁之间的联系。
微课导入

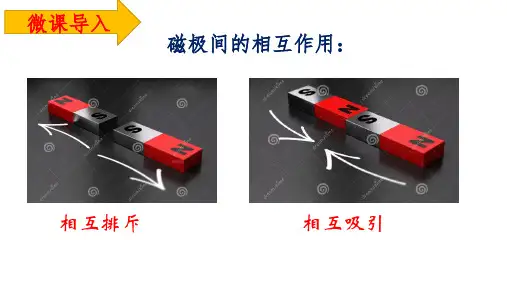

磁极间的相互作用：
相互排斥
相互吸引
磁铁周围有磁场使静止的小磁针指向发生 偏转
演示实验
将一小磁针放在直导线下面，当导线中“有”和“没有”电流 时，观察小磁针的情况。若改变电流方向，小磁针又怎样变化。这 一现象说明了什么？
现象与结论
为什么会发生偏转
通电时小磁针 会 发生偏转(填会或不会)；
2、在世界上最早记述小磁针所指南北方向与地理南北方向稍有偏离（两者之
间的夹角叫磁偏下列 图中的所示的实验叫 奥斯特实验，
它说明了： 通电导线周围存在与电流方向有关的磁 。 场的现象
电流的磁效应
1、实验名称： 奥斯特实验 2、通电导线周围存在 磁场 .
3、电流的磁效应：
通电导线周围存在与 电流方向 有关的磁场的现象
完成填空
1、丹麦物理学家奥斯特做了许多实验发现：当导线中有电流时，它旁边的小
磁针会发生偏转，说明电流周围存在 磁场 ，电流具有 磁 效应。通电导体 的周围的磁场方向同 电流方向 有关。
《电生磁》PPT课件

《电生磁》PPT课件


猴子用右手把一个大螺线管夹在腋 下，说：如果电流沿着我右臂所指 的方向流动，N 极就在我的前方。
蚂蚁沿着电流方向绕螺线管爬 行，说：N极就在我的左边。
探究新知 实验记录
N
S
S
S
N
N
初步结论 通电螺线管正面
N 电流向上，螺线
管左端为N极； 电流向下，螺线 管右端为N极。
S
上左下右
探究新知
知识点 3 安培定则
上线 记管 录周 磁围
点击图片，认识通电螺线管的磁 感线分布与电流方向的关系
其通 中电 的螺 电线 流管 方两 向端 有的 关极 。性
与
探究新知
通电螺线管的磁感线的立体分布
点 击 图 片 播 放 视 频
探究新知
方法讨论
你能用一个巧妙的方法把通电螺线管两端的极性与其中 的电流方向的关系表述出来吗？
通电螺线管外部的磁场分布与_条__形__磁__铁
周围的磁场分布是相似的，将小磁针放在通电螺线管外部，小磁针静止时
_____N____（N/S）极的指向就是该点磁场的方向。
课堂小结
电流的磁效应： 通电导体周围存在与电流方向有关 的磁场的现象。
电 生
通电螺线管的磁场 与条形磁体的磁场相似。
磁
安培定则
用右手握住螺线管，让四指指向螺线管中 电流的方向，则拇指所指的那端就是螺线 管的N极。
人教版 物理 九年级 下册
第二十章 第二节
导入新知
电现象和磁现象之间是否存在着某些联系呢？
科学家们基于这种想法，一次又一次地寻找电与磁的联系。
1820年丹麦物理学家奥斯特终于用实验证实通电导体的周 围存在着磁场。这一重大发现轰动了科学界，使电磁学进 入一个新的发展时期。
人教版九年级物理全册《磁生电》电与磁PPT教学课件

人教版九年级物理全册《磁生电》电与磁PPT教学课件


检流计
增强磁场
线圈
通过实验发现：当导线在磁场中运动时，电路 中会产生电流。
是不是导体在磁场中做什么样的运动都可以产
生电流呢？
导线运动情况
电流表指针摆动情况
水平向左
向右摆动
水平向右 斜向上运动 斜向下运动
向左摆动 摆动
摆动
上下运动
基本不动
电磁感应现象
1．闭合电路的一部分导体在磁场中做切割磁感线 运动时，导体中就产生电流，这是一种电磁感应现象。
发电机工作过程：当线圈在外力的带动下， 在磁场中转动时，线圈的两个边分别切割磁 感线，且切割的方向不同，所以它们产生的 感应电流方向也不同，这正好使线圈沿某一 方向向外流出电流，当线圈转过图中的这个 位置时，两边切割磁感线的方向变成了倾斜 的方向，使得切割磁感线的条数减少，故产 生的感应电流也减小，所以出现一大一小的 指针摆动现象。
学习目标
1．知道电磁感应现象；知道产生感应电流的条件。 2．知道发电机的原理；知道什么是交流电；知道发电机发电 过程是能量转化的过程。 3．知道我国供生产和生活用的交流电的频率是50 Hz的含义； 能区分交流电和直流电。
奥斯特发现电流的磁效应后，许多科学家都在思索： 既然电流能产生磁，那么磁能否产生电呢？
甲
乙
课堂小结
第5节 磁生电 (一)什么情况下磁能生电 1．电磁感应：由于导体在磁场中运动而产生电流的现象 2．感应电流：在电磁感应中产生的电流 (二)发电机 1．我国交变电流的频率为50 Hz 2．发电机由转子和定子两部分组成 3．发电机工作时将机械能转化为电能
动圈式话筒
动圈式话筒 是利用电磁感应原理工作的当对着话筒说 话或唱歌时，产生的声音使膜片振动，与 膜片相连的线圈也跟着一起振动，线圈在 磁场中的这种运动，能产生感应电流，这 种感应电流随着声音的变化而变化，经过 放大后，通过扬声器还原成声音。
物理人教版九年级全一册 28 《电生磁》参考课件1

物理人教版九年级全一册 28 《电生磁》参考课件1

第二十章 电与磁
二、电生磁
课前导入
思考：美丽的极光是如何出现的？
学习目标
学习目标
1、知道电流周围存在磁场；知道奥斯特实验 验证了电流周围存在磁场； 2、掌握通电螺线管的磁场和安培定则； 3、会用安培定则确定相应磁体的磁极和螺线 管的电流方向；
新知探究
一、电流的磁效应 想一想：电和磁之间有什么联系呢？
新知探究
想一想：通电螺旋管的磁场有什么特点？
改变电流方向，小磁针的偏转方向发生反转。
新知探究
二、通电螺旋管的磁场 想一想：如何确定通电螺旋管的磁场方向？ 实验探究：探究通电螺线管外部的磁场分布
新知探究
二、通电螺旋管的磁场 想一想：如何确定通电螺旋管的磁场方向？ 实验探究：探究通电螺线管外部的磁场分布
方向有关。直线电流产生的磁场中，磁感线是以导线 为圆心排列的同心圆。 2、安培定则
用右手握螺线管，让四指弯向螺线管中电流的方 向，则大拇指所指的那一端就是螺线管的N极。
随堂练习
随堂练习 1、下图中为两只轻小的通电螺线管，当它们 互相靠近时，它们将（ C ）
N 相斥 N
A、静止不动 C、互相排斥
B、互相吸引 D、一齐
电流方向改变，通电螺旋管的磁极方向随 之改变。
二、通电螺旋管的磁场
新知探究
实验探究：探究通电螺线管外部的磁场分布
通电螺线管的外部磁场与条形磁体的磁场相似
新知探究
三、安培定则 总结：通电螺旋管的磁极性与电流方向的关系
用右手握螺线管，让四指弯向螺线管中电流的方 向，则大拇指所指的那一端就是螺线管的N极。
一、电流的磁效应 想一想：直导线周围的磁场有什么特点？
直线电流产生的磁场中，磁感线是以导线 为圆心排列的同心圆。
202X人教版九年级物理20.2《电生磁》课件(共16张PPT)

202X人教版九年级物理20.2《电生磁》课件(共16张PPT)

第二十章 电与磁 二、电生磁
演示1 （1）磁针会转动吗？
如右图所示，将一枚磁针放置 在直导线下，使导线和电池触接， 连通电路，观察小磁针的变化。
磁针发生转动。 （2）磁针转动说明了什么？
通电后磁针转动，说明电流 周围有磁场。
这个磁场与地磁场方向不同， 所以磁针转动。
演示2 （1）磁针会转动吗？
改变电流的方向，观察磁 针的变化。
S
N
N
S
电源
+
—
课堂小结
电流的 磁效应
