测定电源电动势和内阻1.实验原理本实验的原理是闭合电路欧姆定律．1)详细方法a)利用实验图 10-1 所示电路，改变滑动变阻器的阻值，从电流表、电压表中读出几组 U、 I 值，由 U＝E－ Ir，可得：U1 E I1 r ， U2 E I 2 r ，解之得：I1U2 I 2U1EI 2I1U 2 U 1rI 2I1b)利用照实验图 10-1 所示的电路，经过改变 R 的阻值，多测几组 U、 I 的值 (起码测出 6 组 )，并且变化范围昼大些，而后用描点法在U－ I 图象中描点作图，由图象纵截距找出E，由图象斜率U Etan rI I m找出内电阻，照实验图10-2所示．因为电源内阻r很小，故电流表对电源而言要外接，否则的话，r测r Rg，内阻丈量的偏差太大．因为偶数偏差的存在，方法 (1) 的结果可能存在较大的偏差，所以在实验中采纳方法 (2)办理数据．2.实验器械电流表、电压表、变阻器、开关、导线及被测干电池．3.实验步骤1)恰入选择实验器械，照图连好实验仪器，使开关处于断开状态且滑动变阻器的滑动触头滑到使接入电阻值最大的一端．2)闭合开关 S，接通电路，记下此时电压表和电流表的示数．3)将滑动变阻器的滑动触头由一端向另一端挪动至某地点，记下此时电压表和电流表的示数．4)持续挪动滑动变阻器的滑动触头至其余几个不一样地点，记下各地点对应的电压表和电流表的示数．5)断开开关 S，拆掉电路．6) 在座标纸上以 U 为纵轴，以I 为横轴，作出U— I 图象，利用图象求出E、 r．4. 数据办理的方法1) 本实验中，为了减小实验偏差，一般用图象法办理实验数据，即依据各次测出的 U、I 值，做 U－I 图象，所得图线延伸线与 U 轴的交点即为电动势E，图线斜率的值即U ErI m．照实验图 10-2 所示．为电源的内阻 r，即I2) 应注意当电池内阻较小时，U 的变化较小，图象中描出的点体现照实验图10-3(甲 )所示状态，下边大面积空间得不到利用，所描得的点及做出的图线偏差较大．为此，可使纵轴不从零开始，照实验图10-3(乙 )所示，把纵坐标比率放大，可使结果偏差小些．此时，图线与纵轴的交点仍代表电源的电动势，但图线与横轴的交点不再代表短路状态，计算内阻要在直线上选用两个相距较远的点，由它们的坐标值计算出斜率的绝对值，即为内阻r．5.实验偏差剖析1) 有时偏差：主要根源于电压表和电流表的读数以及作U— I 图象时描点不很正确．2)系统偏差a)电流表相对电源外接如图，闭合电路的欧姆定律U=E-Ir 中的 I 是经过电源的电流，而图1电路因为电压表分流存在系统偏差，致使电流表读数（丈量值）小于电源的实质输出电流（真实值）。
测电源电动势和内阻的误差分析和方法总结测量电源的电动势E及内阻r的是高中物理的一个非常重要的电学实验，本文章从书上实验出发对实验误差的来源和测量方法进行总结归纳和扩展。
测定电源电动势和内阻的方法有多种，它们的测量原理都是闭合电路欧姆定律。
本实验电路的连接有两种接法。
一是电流表外接法另一个是电流表内接法。
下面逐一分析这是电流表外接法是课本上的学生实验电路图。
对电路的接法可以这样理解：因为要测电源的内阻，所以对电源来说用的是电流表外接法。
电流表外接法误差分析：1、公式分析误差根据闭合电路欧姆定律，其测量的原理方程为：其中U、I分别是电压表和电流表的示数，通过调节滑动变阻器，改变路端电压和电流，这样就得到多组数据，每两组数据就可以求出电动势和内阻。
设某两组U、I的值的大小关系为：U1>U2，I1<I2。
解得：，由于电压表的分流作用，电流表的示数I不是流过电源的电流I0，有I<I0，那么测得的电动势E和内阻r与真实值比较是偏大还是偏小呢？设电压表的内阻为R V，用E0表示电动势的真实值，r0表示内阻的真实值，则方程应修正为：解得：，可见电动势和内阻的测量值都小于真实值。
图像法分析误差以上是定量计算分析，还可以利用电源的伏安特性曲线来定性分析。
如图2所示，直线①是根据U、I的测量值所作出的U-I图线，由于I<I0，而且U越大，I和I0之间的误差就越大，而电压表的示数U就是电源的路端电压的真实值U0，除了读数会有误差外，可以认为U＝U0，经过修正后，直线②就是电源真实值反映的伏安特性曲线，由图线可以很直观的看出E<E0，r<r0。
等效法分析误差把电压表和电源等效为一新电源，如图1虚线框所示，这个等效电源的内阻r为r0和R V的并联电阻，也就是测量值，即等效电源的电动势为电压表和电源组成回路的路端电压，也就是测量值，即由以上分析还可以知道，要减小误差，所选择的电压表内阻应适当大些，使得。
高二物理实验十 测定电源的电动势和内阻
【实验目的】
测定电池的电动势和内电阻 【实验原理】
由闭合电路的欧姆定律E =U+Ir 知，路端电压U=E —Ir ，对给定的电源，E 、r 为常量，因此路端电压U 是电流I 的一次函数。
将电池、电流表、电压表，可变电阻连接成如图所示的电路，改变可变电阻R 的阻值，可以测得多组I 、U 值。
将它们描在U —I 坐标中，图线应该是一条直线。
显然，
直线在U 坐标上的截距值就是电池电动势，直线斜率的绝对值就是电池的内阻的大小。
上述用作图的方法得出实验结果的方法，具有直观、简便的优点。
【步骤规范】
电源电动势 、内阻 【注意事项】
1．使用内阻大些（用过一段时间）的干电池，在实验中不要将I 调得过大，每次读完U 、I 读数立即断电，以免于电池在大电流放电时极化现象过重，E 、r 明显变化．
2．在画U－I图线时，要使较多的点落在这条直线上或使各点均匀分布在直线的两侧，而不要顾及个别离开较远的点以减少偶然误差．
3．干电池内阻较小时U的变化较小，坐标图中数据点将呈现如图3甲所示的
状况，下部大面积空间得不到利用，为此可使坐标不从零开始，如图3乙所示，
把坐标的比例放大，可使结果的误差减小些．此时图线与横轴交点不表示短路电
流．计算内阻要在直线上任取两个相距较远的点，用r=|ΔU/ΔI|计算出电池的
内阻r．
4．实验误差的来源与分析
（1）每次读完电表示数没有立即断电，造成E、r变化；
（2）测量电路存在系统误差，I
真＝I
测
十I
v
，末考虑伏特表分流．。
测电源电动势和内阻实验报告实验名称：测电源电动势和内阻实验目的：掌握测量电源电动势和内阻的方法，了解电源的实际特性及其参数。
实验仪器：数字万用表，电流表，电阻箱，直流电源。
实验原理：根据欧姆定律和基尔霍夫定律，可以得出电源电动势与电池内阻的计算公式。
电源电动势U=E-Ir；其中，E表示电源电动势，I表示电路中的电流，r表示电池的内阻。
内阻的计算公式为：r=(E-U)/I。
实验步骤：1、将电阻箱调整到最大电阻，断开输出端，使电源仅提供开路电压U0。
2、连接电路：将电源的正极接到正极线圈的一端，电源负极和电阻箱依次接在另一根导线上，再接在负极线圈一端。
3、用万用表测量正负极线圈间的电压U1，即电动势E。
4、打开电路，用万用表测量电路中的电流I。
5、再用万用表测量电路中的电压U2，即终端电压。
6、根据公式计算内阻r=(E-U2)/I，得出结果。
7、将电阻箱的电阻分别减小数倍，重复以上步骤，测量内阻。
实验结果与分析：第一次测量得到电动势E=12V、电流I=0.5A、终端电压U2=11.5V，计算得到内阻r=(E-U2)/I=1Ω。
第二次测量时，将电阻减小到一半，得到的内阻为0.5Ω。
第三次测量时，将电阻减小到1/3，得到的内阻为0.333Ω。
由此可知，当电路中电流增大时，电池的内阻也随之减小。
而当电路中电流较小时，电池的内阻相应地较大。
实验结论：1、本实验通过实验测量的结果说明，电池的内阻会影响到电路中的电流和电压。
2、本实验中得到的电池内阻值随着电路中电流增大而逐渐减小。
3、本实验结果表明，电池内阻对电池的使用寿命和性能有重要影响。
因此，在电池选择和使用过程中，应该充分考虑其内阻值。
一、实验目的测定电源的电动势和内阻二、实验原理根据闭合电路欧姆定律，则路端电压。
由于电源电动势E和内阻r不随外电路负载变化而改变，如当外电路负载增大时，电路中电流减小，内电压减小，使路端电压增大，因此只要改变负载电阻，即可得到不同的路端电压。
在电路中接入的负载电阻分别是R1、R2时，对应的在电路中产生的电流为、，路端电压为U1、U2，则代入中，可获得一组方程，从而计算出E、r。
有、。
三、实验器材被测电池（干电池）；电压表；电流表；滑动变阻器；电键和导线四、实验步骤1、确定电流表、电压表的量程，按如图所示电路把器材连接好。
2、把变阻器的滑动片移到最右端。
3、闭合电键，调节变阻器，使电流表有明显示数，记录一组电流表和电压表的示数，用同样方法测量并记录几组、值。
4、断开电键，整理好器材。
5、数据处理，用原理中的方法计算或在—图中找出E、r。
五、注意事项1、使用内阻大些的干电池，在实验中不要将电流调得过大，每次读完、读数立即断电，以免干电池在大电流放电时极化现象过重，E、r明显变化。
2、在画—图像时，要使较多的点落在这条直线上或使各点均匀分布在直线的两侧，不用顾及个别离开较远的点，以减少偶然误差。
3、干电池内阻较小时，坐标系内大部分空间得不到利用，为此可使纵坐标不从零开始。
六、实验误差研究分析用伏安法测电源电动势和内阻的方法很简单，但系统误差较大，这主要是由于伏特表和安培表内阻对测量结果的影响而造成的。
用这种方法测电动势可供选择的电路有两种，如图（甲）、（乙）所示。
当用甲图时，考虑电表内阻，从电路上分析，由于实验把变阻器的阻值R看成是外电路的电阻，因此伏特表应看成内电路的一部分，故实际测量出的是电池和伏特表这一整体的电动势和等效内阻，（如甲图中虚线框内所示）因为伏特表和电池并联，所以等效内阻r测应等于电池真实内阻值r真和伏特表电阻R v的并联值，即<r真. 此时如果断开外电路，则电压表两端电压U等于电动势测量值即U=E测，而此时伏特表构成回路，所以有U<E真，即E测<E真。
测量电源的电动势和内阻实验报告测量电源的电动势和内阻实验报告引言：电源是我们日常生活中不可或缺的电气设备，它为各种电子设备提供所需的电能。
然而，电源的电动势和内阻是影响电源性能的重要参数。
本实验旨在通过测量电源的电动势和内阻，探究电源的特性，并分析其对电路的影响。
一、实验目的：1. 测量电源的电动势和内阻；2. 理解电源的特性，探究其对电路的影响。
二、实验仪器和材料：1. 直流电源；2. 变阻器；3. 电压表；4. 电流表；5. 连接线。
三、实验步骤：1. 将直流电源连接至电路板上的正负极；2. 将变阻器连接至电路板上，调节变阻器的阻值；3. 通过连接线将电压表并联至电路板上，测量电源的电动势；4. 通过连接线将电流表串联至电路板上，测量电源的输出电流；5. 根据测量结果计算电源的内阻。
四、实验结果与分析：通过实验测量，我们得到了电源的电动势和内阻的数值。
电动势是指电源提供给电路的电压，它决定了电流的大小。
内阻是电源内部的电阻，它会降低电源输出的电压。
实验结果显示，电动势随着电流的增大而略微下降，而内阻则随着电流的增大而增加。
这说明电源的电动势和内阻与电流之间存在一定的关系。
电动势和内阻是电源的重要特性，它们影响着电源的性能。
电动势越高，电源输出的电压越稳定，能够满足更多电子设备的需求。
而内阻越低，电源输出的电压衰减越小，能够更有效地传输电能。
因此，在选择电源时，我们应该关注其电动势和内阻的数值，以满足不同电路的需求。
五、实验总结：通过本次实验，我们深入了解了电源的电动势和内阻，并通过实验测量得到了它们的数值。
电动势和内阻是电源的重要参数，它们决定了电源的性能和适用范围。
在实际应用中，我们应该根据电路的要求选择合适的电源，以确保电路正常运行。
通过本实验，我们不仅学习了测量电源的电动势和内阻的方法，还深入理解了电源的特性和对电路的影响。
这对我们今后的学习和工作都具有重要意义，为我们进一步深入研究电源和电路提供了基础。

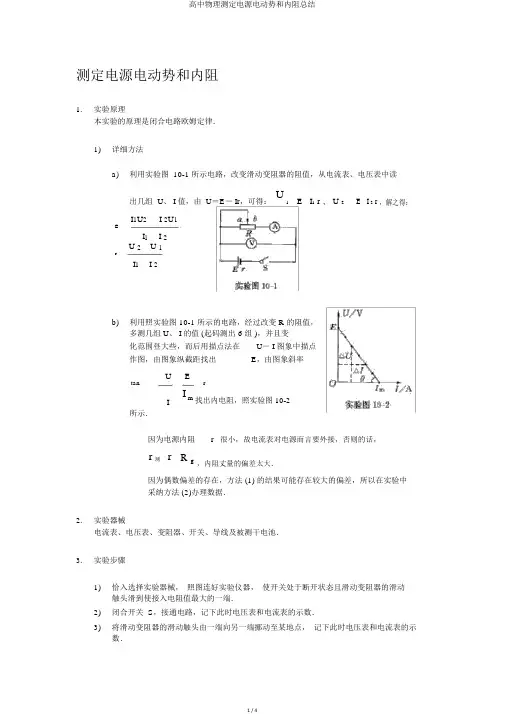

测定电源电动势和内阻
1. 实验原理
本实验的原理是闭合电路欧姆定律．
1) 具体方法
a) 利用实验图10-1所示电路，改变滑动变阻器的阻值，从电流表、电压表中读
出几组U 、I 值，由U ＝E －Ir ，可得：r I E U 11-=，r I E U 22-=，解之得：
⎪⎪⎩⎪⎪⎨
⎧--=--=2112211221I I U U r I I U I U I E
b) 利用如实验图10-1所示的电路，通过改变R 的阻
值，多测几组U 、I 的值(至少测出6组)，并且变化范围昼大些，然后用描点法在U －I 图象中描点作图，由图象纵截距找出E ，由图象斜率
r I E
I U tan m
==∆∆=
θ找出内电阻，如实验图10-2
所示．
✧ 由于电源内阻r 很小，故电流表对电源而言要外接，不然的话，
g
R r r +=测，内阻测量的误差太大．
✧ 由于偶数误差的存在，方法(1)的结果可能存在较大的误差，因此在实验
中采取方法(2)处理数据．
2. 实验器材
电流表、电压表、变阻器、开关、导线及被测干电池．
3. 实验步骤
1) 恰当选择实验器材，照图连好实验仪器，使开关处于断开状态且滑动变阻器的滑动
触头滑到使接入电阻值最大的一端．
2) 闭合开关S ，接通电路，记下此时电压表和电流表的示数． 3) 将滑动变阻器的滑动触头由一端向另一端移动至某位置，记下此时电压表和电流表
的示数．
4) 继续移动滑动变阻器的滑动触头至其他几个不同位置，记下各位置对应的电压表和
电流表的示数．
5) 断开开关S ，拆除电路．
6) 在坐标纸上以U 为纵轴，以I 为横轴，作出U —I 图象，利用图象求出E 、r ．
4. 数据处理的方法
1) 本实验中，为了减小实验误差，一般用图象法处理实验数据，即根据各次测出的U 、
I 值，做U －I 图象，所得图线延长线与U 轴的交点即为电动势E ，图线斜率的值即
为电源的内阻r ，即m I E
I U r =
∆∆=
．如实验图10-2所示．
2) 应注意当电池内阻较小时，U 的变化较小，图象中描出的点呈现如实验图10-3(甲)
所示状态，下面大面积空间得不到利用，所描得的点及做出的图线误差较大． 为此，可使纵轴不从零开始，如实验图10-3(乙)所示，把纵坐标比例放大，可使结果误差小些．此时，图线与纵轴的交点仍代表电源的电动势，但图线与横轴的交点不再代表短路状态，计算内阻要在直线上选取两个相距较远的点，由它们的坐标值计算出斜率的绝对值，即为内阻r ．
5. 实验误差分析
1) 偶然误差：主要来源于电压表和电流表的读数以及作U —I 图象时描点不很准确．
2) 系统误差
a) 电流表相对电源外接
如图，闭合电路的欧姆定律U=E-Ir 中的I 是通过电源的电流，而图1电路由于电压表分流存在系统误差，导致电流表读数（测量值）小于电源的实际输出电流（真实值）。
设通过电源电流为I 真，电流表读数为I 测，电压表内阻为R v ，电压表读数为U ，电压表分流为I v ，由电路结构，
I I I I U
R v v v
真测，而=+=
，U 越大，I v 越大，U 趋于零时，I v 也趋于零。
I)
等效电源内电路为电压表和电源并联，等效内阻r 测小于电源内阻r 真，
r R R r r v
v 测真真=
+，相对误差为r R r R r v v 真真
真，因为+>>，所以相对误差
很小，满足实验误差允许范围。
II) 电流表的读数为等效电源的输出电流，外电路断开时a 、b 两点间电压U ab 即
等效电源开路电压为等效电源的电动势，即为电源电动势的测量值。
等效电动势E 测小于电源电动势E E R R r E E v v 真测真真，=
+<，相对误差为r
R r
v +，
因为R r v >>真，所以相对误差很小，也满足实验误差允许范围。
b) 电流表内接实验电路
如图4，闭合电路的欧姆定律U E Ir =-中U 是电源两极间电压，而图
4电路由于电流表分压存在系统误差，导致电压表读数（测量值）小于电源两极间电压（真实值）。
电流表内接实验电路产生的相对误差可以根据等效电源的方法进行定量计算，电流表看成内电路的一部分。
如图6虚线框所示，内阻的测量值，即等效电源的内阻为电源内阻和电流表内阻之和r r R r A 测真真=+>，相对误差为
R r
A。
因为R A 与r 真接近甚至大于r 真，所以，相对误差很大，远远超出实验误差允许范围，内阻的测量已没有意义。
综上所述，利用电流表外接实验电路，电动势和内阻的测量值均小于真实值，但误差小；而电流表内接实验电路，电动势的测量值不存在系统误差，
而且内阻的测量值大于真实值会产生很大的误差。
故伏安法测电源电动势和内
阻的实验电路应采用电流表外接电路。
6.注意事项
1)电流表要与变阻器靠近，即电压表直接测量电源的路端电压．
2)选用内阻适当大一些的电压表．
3)两表应选择合适的量程，使测量时偏转角大些，以减小读数时的相对误差．
4)尽量多测几组U、I数据(一般不少于6组)，且数据变化范围要大些．
5)做U—I图象时，让尽可能多的点落在直线上，不落在直线上的点均匀分布在直线
两侧．
7.实验仪器的选择
本实验的系统误差来源于未计电压表的分流。
为减小该误差，需减小电压表的分流．本实验中滑动变阻器的选择原则是：阻值范围较小而额定电流较大；
电压表的选择原则是：在满足量程要求的前提下选取内阻较大的；电流表的选择需根据电源电动势和选用的滑动变阻器来确定．
