初投资(6~10％)空调水系统解决方案——节约系统初投资或运行费用业主的电费帐单取决于整个冷水系统的能耗。
在过去的30年里，冷水机组效率提高很快，使其占整个系统能耗的比例已降低了20%，故冷却塔和水泵能耗已受重视。
系统应用下列节约系统初投资或运行费用的方案，深受空调专家的推崇，代表了空调水系统设计的主流发展方向。
RTHD冷水机组使用先进的CH530控制器，显示卓越的性能和高效可靠的品质。
若了解详细的空调水系统解决方案，请垂询特灵公司当地销售办事处。
一次泵变流量系统一次泵变流量系统是使变频水泵的流量随空调负荷的减少而相应减少，从而节约水泵能耗。
与其他空调水系统方案相比，水泵能耗节约最多，见下表：省冷冻机房面积。
其原理图如下：变流量冷水泵流量调节阀旁通管系统盘管二通阀冷水机组P 冷水机组P冷源侧水流量变化必然引起冷水机组的出水温度波动，甚至导致冷水机组运行不稳定。
因此冷水机组的流量许可变化范围和流量许可变化率是衡量冷水机组性能的标志。
RTHD冷水机组使用CH530控制器，新增了前馈控制功能，变流量自动补偿功能等，完全满足一次泵变流量系统的要求。
大温差小流量系统大温差小流量系统既可节约初投资(水管直径、水阀、水泵尺寸减小)又可节省系统运行费用。
若冷冻水进出水温差从5˚C 温差(12˚C-7˚C)变到8˚C温差(13.6˚C-5.6˚C)，则冷冻水流量可减少37.5%，水泵功率减小约75.5%。
下图表明：随着冷冻水/冷却水的水流量从2.4/3.0gpm/ton 逐渐减小，整个系统的总能耗也相应减小，虽然冷水机组的能耗略增。
由于冷冻水供回水温差增大，冷水机组的出水温度降低，按5˚C温差设计的常规冷水机组的效率衰减大，性能不稳定。
RTHD 冷水机组使用CH530控制器，能够在大温差条件下保持较高的效率和稳定性，使大温差冷水系统更节能。
冰蓄冷系统冰蓄冷系统利用峰谷电价差别，通过“夜间制冰，白天融冰”方式，把不能储存的电能转化为冷量储存起来，满足空调制冷需求，同时实现电力需求削峰填谷的目的。
特灵中央空调产品技术说明空调系统1．0螺杆式冷水机组特灵rthd系列螺杆式冷水机组由一个半密封式直接传动螺杆压缩机，冷凝器，微处理器控制，膨胀阀，带检修阀的制冷剂过滤器，绝缘弹簧，流量开关，液量测量装置和悬挂压缩机电机启动器组成；出厂前通过检验并可随时运行，机组符合ARI 标准，额定频率为50HZ。
压缩机半密封式，直接传动，3000rpm，由滑阀控制功率的水平旋转压缩机，油槽加热器和冷冻油压差系统。
润滑系统润滑滚动轴承组件支撑旋转组合。
系统有一个由微处理器控制的油槽加热器。
电机电机有一个冷气抽气机，密封，双杆，鼠笼式感应电动机。
电机可在415V/50HZ/3Ph电源，3000Rpm转速下工作。
电机是WYEDELTA连接。
蒸发器－冷凝器组蒸发器壳是碳钢板，蒸发器和冷凝器管的替换相对独立的，标准管道是外肋铜管与翅片连接，内表面完美无缝。
水箱设计可承受300psig（2067kPa，1psig＝6.89kPa）的压力。
流水侧在1.5倍的设计工作压力下进行静液测试。
微处理器控制面板微处理器控制面板是出厂前进行安装并通过测试的。
通过控制能源转换器提供控制系统能源。
控制器通过压缩机滑阀来加载或卸载冷水。
微处理器自动控制回流水，避免由于蒸发器制冷剂温度低，冷凝温度高，电机电流过载非正常操作的条件引起的停机。
如果非正常操作条件持续和达到保护极限，机器将会停机。
以下情况会造成机器停机保护，需要手工复原：●蒸发器制冷剂温度、压力低；●冷凝器制冷剂压力高；●油位低；●传感器或回路检测错误；●电机电流过载；●压缩机卸载温度高；●各部件失去连接；●电子输送错误：无电压，相不平衡，变相；●外部或当地紧急停电；●启动转换器坏了。
以下情况，机器会自动停机保护：·` `●短暂的能源缺失●低/高压●蒸发器或冷凝器水流没有了如果发生一次故障，会有超过100次的诊断。
显示器会指出错误，要求复原，显示诊断时间和日期，诊断时运行的机器状态，和帮助信息。
一．电气安装一般建议为了使机组的每个电气部件正确运行，不要把机组放在有灰尘、腐蚀性气体或者高湿场合。
一旦有一项不合理，必须进行更正。
电压危险!在机组运行之前断开所有的电源包括远处的断电开关。
按照正确的断/合步骤，保证不会无意中开启电源。
在机组运行之前不切断电源会导致伤亡。
所有的电线必须符合当地和国家的电气标准。
机组铭牌上有最小的回路电流和机组其它电气方面的数据。
实际的电气数据参见随机的专用配电图和接线图。
典型的接线图见本手册后面。
注意只能使用铜导线！机组的接线端不能使用其它类型的导线，不使用铜导线会导致机组损坏。
导线不能与其它组件、结构部件或机组接触。
所有的导线必须有足够的长度，以便移动压缩机和启动器。
注意：为避免控制故障，不要在将超过30V 的导线与低压（<30V ）导线放在一个导线管内。
启动控制柜我们对所有的控制元件和马达启动设备进行工厂接线和功能测试。
启动控制柜外壳设计成IP55是为了适用于室外操作。
该柜包括二个或四个压缩机的控制，以及一个带手柄的无熔断丝隔离开关来控制单点电源的输入。
启动控制柜分成对每个压缩机和相关风扇控制的动力部分和CH530模块的控制部分。
动力部分包括每个压缩机Y-D闭式转换启动控制，和相关的风扇低高速控制。
压缩机马达电流互感器监测每相电流，并输入到CH530控制系统。
这样可以避免压缩机马达由于低电流运行，高电流运行，不平衡电流，缺相，反相和压缩机堵转而受到损害。
电压互感器监测一相线电压，来避免马达在不正常电压下的运行。
一个控制变压器提供单相115V电源到机组控制系统。
控制部分包含I/O模块，电源模块，启动模块和操作用的触摸屏。
动力供电接线所有的动力线必须由项目工程师根据国家电气标准来选型。
供电线路穿管后通过启动柜右上部开口接进隔离开关输入端子。
冷冻水水泵控制CH530上有蒸发器水泵输出继电器，当机组给定信号是自动运行模式时，该继电器闭合。
当机组出现诊断故障的大多数情况下，其触点断开停止水泵运行以防止水泵过热。

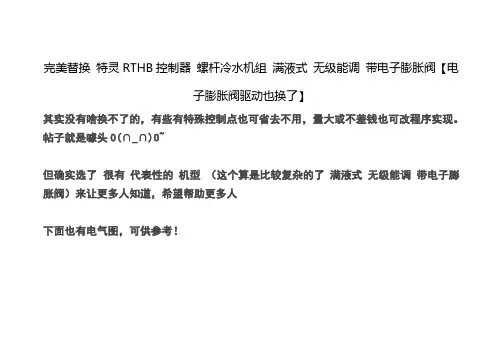

完美替换特灵RTHB控制器螺杆冷水机组满液式无级能调带电子膨胀阀【电
子膨胀阀驱动也换了】
其实没有啥换不了的，有些有特殊控制点也可省去不用，量大或不差钱也可改程序实现。
帖子就是噱头O(∩_∩)O~
但确实选了很有代表性的机型（这个算是比较复杂的了满液式无级能调带电子膨胀阀）来让更多人知道，希望帮助更多人
下面也有电气图，可供参考！
一些产品实际应用图片
总有人要图片，在这里集锦一下方便下次给人看。
中央空调控制器螺杆机控制器
中央空调/螺杆机/涡旋机/恒温恒湿机控制器。
特灵RTHD冷冻机简易培训教程特灵RT-HD冷冻机是一款高效节能的冷冻设备，广泛应用于冷冻食品、生物医药、化工等行业。
本文将为大家介绍特灵RT-HD冷冻机的工作原理、操作步骤以及常见故障的解决方法。
一、工作原理特灵RT-HD冷冻机采用压缩机制冷的原理，通过冷媒的循环流动达到制冷效果。
其冷却系统由压缩机、冷凝器、蒸发器、膨胀阀等部件组成。
1.压缩机：将冷媒气体压缩成高温高压气体；2.冷凝器：冷却压缩机排出的高温高压气体，使其变为液体；3.膨胀阀：控制冷媒的流量，降低其压力；4.蒸发器：冷媒在蒸发过程中吸收热量，使被冷却的物体达到低温状态。
二、操作步骤1.打开冷冻机的总电源开关，并确保冷冻机处于待机状态；2.调节冷冻机的温度控制器，根据需要调整目标温度；3.检查冷冻机的冷媒压力，确保在正常范围内；4.打开冷冻机的压缩机，使其开始工作；5.当达到设定的目标温度后，关闭压缩机，并关闭冷冻机的总电源开关。
三、常见故障及解决方法1.冷冻机无法启动：检查冷冻机的总电源开关是否打开，确保电源是否通电；检查冷冻机的保险丝是否烧断，需要更换保险丝。
2.冷冻机制冷效果不佳：检查冷冻机的冷媒压力是否正常，如果压力过低，可能是冷媒泄漏，需要检修并添加冷媒。
检查冷凝器是否有异物堵塞，需要清理冷凝器。
3.冷冻机噪音大：检查冷冻机的安装是否稳固，是否有松动的螺丝，需要进行紧固。
4.冷冻机漏水：检查冷冻机的蒸发器是否有结冰，如果有，可以调高蒸发器温度以解决问题。
检查冷冻机的蒸发器是否堵塞，需要进行清洁。
以上是特灵RT-HD冷冻机的简易培训教程，希望能够对使用者有所帮助。
使用冷冻机时应当注意安全，按照操作步骤进行操作，及时处理故障，以保证冷冻机的正常运行。
