在solidworks中添加workbench插件方法

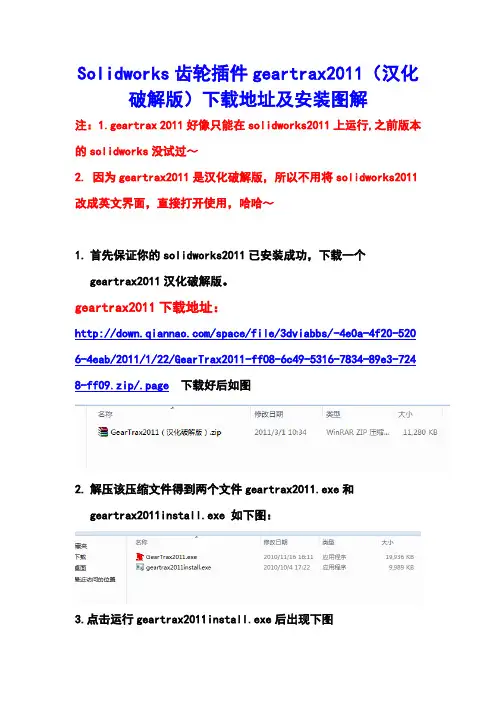

Solidworks齿轮插件geartrax2011（汉化破解版）下载地址及安装图解注：1.geartrax 2011好像只能在solidworks2011上运行,之前版本的solidworks没试过～2.因为geartrax2011是汉化破解版，所以不用将solidworks2011改成英文界面，直接打开使用，哈哈～1.首先保证你的solidworks2011已安装成功，下载一个geartrax2011汉化破解版。

geartrax2011下载地址：/space/file/3dviabbs/-4e0a-4f20-520 6-4eab/2011/1/22/GearTrax2011-ff08-6c49-5316-7834-89e3-724 8-ff09.zip/.page下载好后如图2.解压该压缩文件得到两个文件geartrax2011.exe和geartrax2011install.exe 如下图：3.点击运行geartrax2011install.exe后出现下图点setup →点ok →点changedirectory更改安装目录→点ok确定安装→点continue后，开始安装→4.安装完成后，将刚才解压的geartrax2011.exe文件复制到安装目录下，覆盖原文件5.进入solidworks2011 选则菜单“文件”，按“打开”打开geartrax2011安装目录下geartrax2011.dll文件。

程序装载后就可以看到插件选项中多了geartrax2011选项，如果点击它无法载入，也不要紧直接点击安装程序的geartrax2011图标也能打开程序。

6.因为geartrax2011是汉化破解版，所以不用将solidworks2011改成英文界面，直接打开使用，哈哈～。

solidworks建模workbench静力分析详细图文教程
手教你运用solidworks建立分析模型，运用workbench进行静力分析图文教程方法/步骤
solidworks建好模型后，保存，然后点击上部的“workbench”按钮，如图
2、进入workbench界面，看见模型已经导入wrkbench中了，如图
鼠标。

4、鼠标双击“model”，进入前处理模块
5、点击“mesh”，在点击“update”，此步目的是进行网格划分，划分完成后如图
6、先点击选择“static structure”，然后在点击“supports”弹出下拉菜单，选择“d isplacement”出现如图
将此面的三个方向位移设置为0
现如图所示：选择如图所示面，按“apply”，然后设置施加力为500，方向为负
9、求解，选择“solution”,“solve”
10
10、求解完成，查看应力计变形，选择“solution”，点击“stress”插入“eq uivalent（von-Mises）”，在点击“solve”，如图
11
11、查看应变，选择“solution”，点击“”deformation”，选择“total”，在点击“solv e”。

此步目的为查看总变形
1.
12
12、查看动画。

Workbench安装使用说明1.版本记录2.Workbench简介Workbench是风河公司为开发VxWorks提供的新一代集成开发环境。

继承了原有Tornaclo集成开发平台的一贯优势，并且功能更加强大。

由于新采用了先进的Eclipoe软件框架结构，从而使整个系统更加开放和易于扩展。

下面介绍它的主要优势。

●开放的Eclipse平台框架增强了eclipse，更加开放、便于扩展。

用户定制使用插件，提高开发效率。

●单一的全功能平台嵌入式软件开发流程：硬件启动、BSP和驱动开放、应用程序开发、测试和验证、生产。

Workbench以一个单一的平台，提了上述开发阶段所需要的几乎所有功能。

●广泛的适用性Workbench平台的广泛适用性主要体现在七“多”上，即多任务、多目标、多模式、多OS、多CPU、多连接形式和多主机环境。

●丰富易用的调试手段动态链接、目标可视、仿真环境对比Tornado，需要说明的是，目前我们使用的处理器是飞思卡尔的Power PC系列处理器，如MPC852，MPC8247等，使用的操作系统是VxWorks 5.5，开发环境是tornado。

随着产品的升级换代，CPU性能要提升，功能要扩展。

往后我们将使用MPC8308，以及双核处理器P1020，P2020等。

这些处理器只有VxWorks 6及以上的操作系统才支持，而VxWorks 6及以上的开发环境不再是Tornado,而是Workbench。

Workbench和Tornado差别对比见附录13.Workbench安装一、VxWorks6.9安装磁盘空间要求：至少12G安装包：DVD-R147826.1-1-00.ISO安装步骤：解压ISO包，执行Setup.exe➢选择安装路径，OK➢直接点击next ➢继续点击next➢待检查更新完后，进入安装激活方式选择界面，选择“permanent activation”,路径上选择“\VxWorks_6.9\install.txt”，点击Next完成。

作为一款应用十分广泛的机械设计软件，SolidWorks拥有着数量极其庞大的插件，而这也给很多初学者带来了不小的麻烦，如此大量的插件，让他们一脸懵逼，别说熟练掌握并使用这些插件，很多初学者对solidworks都有哪些插件以及这些插件的真实用途都不是很了解，在这里就为大家介绍一些较常使用的solidworks插件，如有错误请大家批评指正。

1.3D Instant Website 是一套全新的工具，能使 Solidworks 的使用者快速且方便的创造、发表一个生动又有安全性的 3D交互式的网页。

利用 3D Instant Website将现有的3D实体模型利用网页格式发表在 Solidworks 提供的网站或是公司内部的网站上3D Instant Website 亦可将Soli dworks 特有的电子工程视图(eDrawing)放在网页上提供一个传统型态的2D工程图形态，但还拥有涂彩、3D模型及动画特色的沟通工具。

2.CircuitWorks(TM) 有助于电力和机械设计工程师确定所打印的电路板适合并可用于机械产品中。

CircuitWorks 功能现在可作为 SolidWorks Office Prem ium 的一部分而使用。

比如复印机传真机手机等电子产品设计。

3.FeatureWorks 可以在SolidWorks 的零件文件中对输入的实体特征进行识别。

实体模型被识别为特征以后，在 SolidWorks 中以特征的形式存在，并和用 SolidWorks 软件生成的特征相同。

FeatureWorks 对静态的转换文件进行智能化处理，获取有用的信息，减少了重建模型所花费的时间。

FeatureWorks 最适合识别规则的机加工轮廓和钣金特征，其中包括拉伸、旋转、孔和拔模等特征。

a. 拉伸特征，特征的轮廓是由直线、圆或圆弧构成b. 圆柱或圆锥形状的旋转特征c. 所有孔特征，包括简单孔、螺纹孔和台阶孔d. 筋和拔模特征e. 等半径圆角4.PhotoWorks 软件用于产品真实效果的渲染，可产生高级的渲染效果图，该软件使用非常方便，设计人员可以利用渲染向导一步步完成零件或装配真实效果的渲染。

在solidworks中添加workbench插件方法在工程设计分析中，需要将建好的三维模型导入到分析软件中进行受力分析、震动分析、疲劳分析、流体分析，，，，等，由于建模软件与分析软件的CAD接口问题，导致模型在导入分析软件中，很容易出错、或者导不进等问题，针对此问题：笔者在网上查询了很多方法基本不适用、或者非常麻烦。

笔者现介绍一种非常简单的方法，如下（笔者采用的solidworks2013建模，workbench14.0作为分析软件）第一步：打开开始菜单——点击"CAD configuration Manager" （注意，一定要以管理员身份运行，否则改不了）如图所示：第二步：进入如下页面，勾选“Workbench and ANSYS Geometry Interfaces”，然后再勾选“solidworks”（如果要和其它软件接入，勾选你需要接入的软件即可,我自己是安装的solidworks,所以选择solidworks).勾选之后，选择“next”进入下一步。

第三步:如图，点击"configure Selected CAD Iterface"第四步：出现下图所示表明设置成功。

第五步：workbench设置已经完成，下面查看与solidworks插件是否连接上？打开solidworks插件，如下图，“Ansys 14.0”插件已经出现，勾选此插件。

第六步：如下图，建模软件solidworks中已经出现workbench插件，设置成功，恭喜你！上述方法经过笔者测试：不管你先安装solidworks、workbench哪一个软件均适用，对于solidworks2010，solidworks2012，solidworks2013、solidworks2014/workbench12.1，workbench13.0，workbench14.0，workbench14.5均适用。

为大小圆管的进口型线
Geometry CAD建模
一般建模——草图构建
1. 大圆管的进口型线 先选中YZPlane，然后菜单 Create->New Plane创建大圆管进 口所在的平面。
Transform1选择Offset Global X， 表明平面是在YZPlane的基础上沿X 方向平移得到。(“Global”表示全 局坐标) FD1 Value1输入-8，表明平面沿X 负方向移动8 inch。 参数输入完毕后，在Plane4上单 击右键菜单选择“Generate”完成 创建。
Workbench 建模
方法1：导入第三方CAD模型和网格
在“Geometry”模块上用鼠标右键的快捷菜单选择“Import Geometry”导入其他软件（如ProE、UG、Solidworks、 AutoCAD等）创作的模型。
在“Meshing”模块上鼠标右键的快捷菜单选择“Import Mesh File”导入其他软件（如ICEM、Gambit等）划分的网格。
选中已创建的Plane4，单击图标 创建草图Sketch1。
Geometry CAD建模
一般建模——草图构建
1. 大圆管的进口型线 切换到Sketch选项卡，在 Setting中的Grid设置里激活 “Show in 2D”和“Snap”，实 现在在工作区内显示坐标格，并 具备自动捕捉的功能。
设置“Major Grid Spacing”为 1 inch，即每隔1 inch设置一个坐 标点 修改“Minor-Steps per Major” 为2，即每个坐标格分成2段显示； 默认值为8，不利于捕捉。
方法2：利用Geometry和Mesh模块建模
双击“Geometry”模块启动，或在“Geometry”模块上用鼠标 右键的快捷菜单选择“new geometry”。

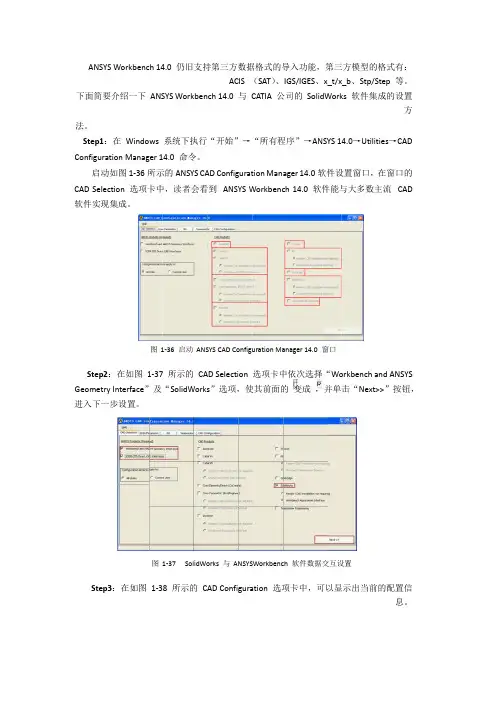

ANSYS Workbench 14.0 仍旧支持第三方数据格式的导入功能，第三方模型的格式有：ACIS（SAT）、IGS/IGES、x_t/x_b、Stp/Step 等。

下面简要介绍一下ANSYS Workbench 14.0 与CATIA 公司的SolidWorks 软件集成的设置方法。

Step1：在Windows 系统下执行“开始”→“所有程序”→ANSYS 14.0→Utilities→CAD Configuration Manager 14.0 命令。

启动如图1‐36所示的ANSYS CAD Configuration Manager 14.0软件设置窗口，在窗口的CAD Selection 选项卡中，读者会看到ANSYS Workbench 14.0 软件能与大多数主流CAD 软件实现集成。

图1‐36 启动ANSYS CAD Configuration Manager 14.0 窗口Step2：在如图1‐37 所示的CAD Selection 选项卡中依次选择“Workbench and ANSYS Geometry Interface”及“SolidWorks”选项，使其前面的变成，并单击“Next>>”按钮，进入下一步设置。

图1‐37 SolidWorks 与ANSYSWorkbench 软件数据交互设置Step3：在如图1‐38 所示的CAD Configuration 选项卡中，可以显示出当前的配置信息。

图 1‐38 显示配置信息Step4：在如图 1‐39 所示的 CAD Configuration 选项卡中选择“Configure Selected CAD Interface ”命令，经过一段时间，会在下面的白色面板中出现图中所示的两行文字，说明设置成功，单击 Exit 按钮，在弹出的对话框中单击确定，退出软件设置窗口。

图 1‐39 SolidWorks 软件设置Step5：启动 Creo Parametric 软件，此时会在工具栏中出现一个“工具”按钮，依次单击会出现如图 1‐40 所示的命令。

Workbench安装过程安装前预备工作Workbench的安装需要注意的事项有两个：系统时间和MAC地址➢系统时间参照license里面的起始时间（14-MAR-2012 08:42:25）有效期是一年，所以需要将电脑的系统时间改为2013年3月14日之前安装的workbench才能用，建议重装系统前将系统时间改为2012年3月15日。

系统和Workbench安装后，打开Workbench 软件，看看注册是否成功。

注册成功后，可以通过工具文件夹下的这两个批处理文件来实现时间的更改，考虑Tilcon的有效期，以后将时间改为2013年2月6日。

需要改动时间设置的话打开autodateback.bat进行对应项的编辑即可。

更改完毕，点击autostart.bat文件即可设置。

哪位同仁愿意优化可自行编辑。

➢Workbench安装前需要更改MAC地址。

MAC地址的更改可以安装工具文件夹下的mac221.exe进行mac地址的更改。

MAC地址更改为001921CE6333或者是001610856010，因为workbench的license有3个，tilcon有两个，所以考虑到这个问题，还是尽量不用DK3的license。

安装过程时间和MAC更改完毕即可进行workbench3.2的安装。

用虚拟光驱导入光盘镜像workbench3.2.iso来装。

Workbench3.2的安装过程依据如下步骤即可：按“OK”按“Next”前面两项默认的是勾选，取消勾选，然后按“Next”勾选图示的ACCEPT项，然后“Next”对应于电脑的MAC地址，选择DK1或DK2（DK3由于无对应的tilcon license所以不用），图示用的是DK1的license。

按“Next”在图示的选项中勾选ARM项，若是想多了解些其他架构的CPU的bsp的话，可以选择对应项（可以考虑勾选Intel/MIPS/PowerPC），然后“Next”按“Install”按“Next”按“Next”点击“Finish”即可。

公差............................................................... 16 对称± ........................................................... 16
双边上、双边下 ................................................... 16
孔、线性........................................................... 12 标注前缀、前 ..................................................... 12
标注后缀、后 ..................................................... 12
前........................... 18
2
返回首页
SW 辅助软件功能介绍
上 ............................................................... 18 继 ............................................................... 18 技术要求........................................................... 19 -、+、字宽 ....................................................... 19 简 ............................................................... 19 技术要求 ......................................................... 19 注释 ............................................................. 19 其他............................................................... 20 删除 ............................................................. 20 图层 ............................................................. 20 尺寸 ............................................................. 20 工具 ............................................................. 20

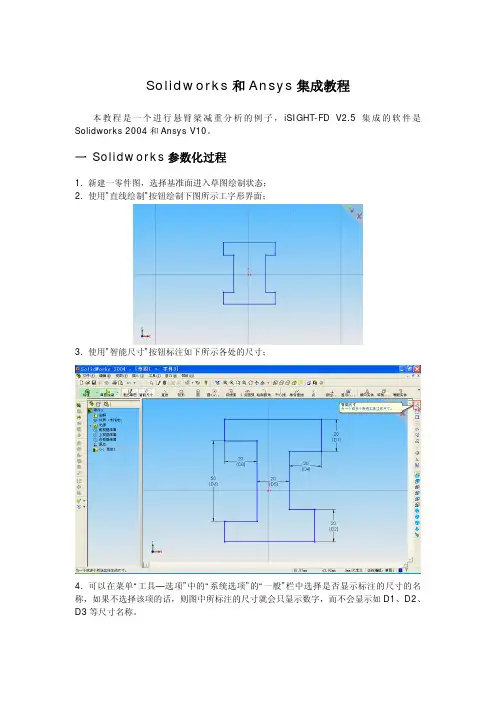

Solidworks和Ansys集成教程本教程是一个进行悬臂梁减重分析的例子，iSIGHT-FD V2.5集成的软件是Solidworks 2004和Ansys V10。

一 Solidworks参数化过程1. 新建一零件图，选择基准面进入草图绘制状态；2. 使用”直线绘制”按钮绘制下图所示工字形界面；3. 使用”智能尺寸”按钮标注如下所示各处的尺寸；4. 可以在菜单“工具—选项”中的“系统选项”的“一般”栏中选择是否显示标注的尺寸的名称，如果不选择该项的话，则图中所标注的尺寸就会只显示数字，而不会显示如D1、D2、D3等尺寸名称。

5. 左键点击一下所标注的尺寸，例如右上角的尺寸20，然后点击右键选择”属性”;6. 在出现的尺寸属性菜单中，将名称后的D1修改为HeightUp ，全名后的D1@草图1会自动更改为HeightUp@草图1。

SolidWorks 零件的更新主要是通过修改与这个名称对应的尺寸数值来实现的；7. 同样的方法，将其它几处尺寸也进行修改，修改后如下图所示；8. 接下来添加几何关系，首先点击图标添加几何关系的，在左边弹出添加几何关系面板，然后选择下图中的两条绿色的直线12和2，最后点击添加几何关系面板中下方的相等属性，将这两条直线设置为相等约束，修改参数HeightUp的值，则另外一条直线也会相应更改；9. 同样方法，将下图所示的四组对应直线也设置为相等约束；10. 最后如下图所示。

11. 接受草图绘制，然后点击“拉伸凸台/基体”按钮，将深度设置为200mm，如下图所示；12. 双击左边树形菜单的拉伸1图标，右边的图形如下所示，选择拉伸尺寸参数200，右键点击属性，将参数名称修改为Length；13. 最终结果如下图所示，最后将零件保存为beam.SLDPRT。

二 VBS（Visual Basic Script）文件创建1. 新建一个文本文档，将其名称“新建文本文档.txt”修改为“beam.vbs”，然后以记事本格式打开该文件，在文件中加入以下内容并保存；Dim swAppDim PartOn Error Resume NextSet swapp = GetObject(, "SldWorks.Application")If Err ThenErr.ClearSet swApp = CreateObject("SldWorks.Application")Set Part = swApp.ActiveDocswApp.Visible = trueerControl = TrueEnd IfSet objFSO = CreateObject("Scripting.FileSystemObject")Set objFile = objFSO.GetFile("beam.SLDPRT")Set Part = swApp.OpenDoc(objFSO.GetAbsolutePathName(objFile),1)Set Part = swApp.ActivateDoc("beam.SLDPRT")'swApp.Visible = trueOn Error GoTo 0Call ChangePara(Part, 0.05, 0.02, 0.02, 0.02, 0.05, 0.02, 0.2)Sub ChangePara(Part, Val1, Val2, Val3, Val4, Val5, Val6, Val7)Part.Parameter("HeightUp@草图1").SystemValue = Val1Part.Parameter("HeightDown@草图1").SystemValue = Val2Part.Parameter("FlangeRight@草图1").SystemValue = Val3Part.Parameter("FlangeLeft@草图1").SystemValue = Val4Part.Parameter("Height@草图1").SystemValue = Val5Part.Parameter("Width@草图1").SystemValue = Val6Part.Parameter("Length@拉伸1").SystemValue = Val7Part.EditRebuildEnd SubPart.SaveAs (objFSO.GetParentFolderName(objFile) & "\" & "beam.igs") swApp.CloseDoc "beam.SLDPRT"2. 该beam.vbs文件的作用是启动Solidworks程序并打开与beam.vbs文件同一目录下的beam.SLDPRT文件，然后将Call ChangePara一行括号里的七个数值写到beam.SLDPRT零件中，最后将该零件保存为igs格式的文件beam.igs。

目录SolidWorks安装及管理指南 (5)单机安装或管理映像 (5)启动SolidWorks安装 (6)单机安装 (7)在单台计算机上安装 (7)单机安装的管理 (9)修改安装 (9)修复安装 (9)将单机安装退回到先前的Service Pack (9)移除安装 (10)升级到新的发行版 (10)产品共存规则 (11)多个安装 (12)调用到多个客户端 (12)使用管理映像 (12)从安装管理程序创建管理映像 (12)管理映像选项编辑器 (13)通过电子邮件将管理映像调用到客户端 (15)将管理映像宣传给客户端 (16)命令行调用 (16)从命令行创建管理映像 (16)准备客户端以便通过命令行从管理映像进行安装 (17)通过命令行从管理映像安装 (24)命令行属性 (26)使用Microsoft Active Directory调用管理映像 (34)多个安装的管理 (36)将管理映像升级到新的发行版 (36)Service Pack产品更新管理 (38)移除安装 (40)Workgroup PDM (41)Workgroup PDM Viewer (42)安装Workgroup PDM服务器 (43)为客户端配置Workgroup PDM (43)配置Workgroup PDM Viewer以连接到其它库位置 (43)为文档下载配置Mime类型 (43)Workgroup PDM客户端访问 (44)Workgroup PDM VaultAdmin管理 (44)初次登录到Workgroup PDM VaultAdmin (44)升级Workgroup PDM Vault Server (45)升级Workgroup PDM客户端 (45)许可管理 (47)管理个人许可 (47)激活许可 (47)转移许可 (48)使用SolidNetWork许可管理器管理许可 (48)激活SolidNetWork许可 (49)转移SolidNetWork许可 (50)安装和配置SolidNetWork许可 (50)SolidNetWork许可管理 (55)疑难解答 (60)安装管理程序日志文件 (60)SolidWorks安装管理程序下载文件夹 (60)SolidNetWork许可故障排除 (62)访问SolidNetWork许可日志文件 (62)无法获得SolidWorks许可。

Workbench三维仿真培训
mpdele,rsvx,matid,1.7e-7
删除材料命令：mpdele 电阻率：rsvx（resistivity）
材料号：matid（物质编号，默认） 电阻率数值：1.7e-7
mp,perx,matid,1e+7
添加材料命令：mp（material props） 介电常数：perx（permittivity）
注意：该步骤下，若生成多
余的小气隙，应当考虑结构尺寸 有无配合好问题。（前面注意点 提过）
Workbench三维仿真培训
材料参数的设置
1、双击“Model”，进入 仿真分析界面。在“Part” 中分别给实体赋予默认 “Steel”材料。
Workbench三维仿真培训
材料参数的设置
2、分别右键实体，插入 命令，进入命令编辑界面 ， 并 输 入 “ Steel ” 材 料 更换为介电常数的语句。 （命令解释见下一页）
et,matid,123
添加单元：et（element type）
Workbench三维仿真培训
网格划分、施加电压 载荷、求解结果。
1、网格划分，一般采用自 动划分。右键“Mesh”， 选择“Generate Mesh”。 （网格方法未做深入学习， 该方法的缺点：值不够精确 。）
Workbench三维仿真培训
Workbench三维仿真培训
气隙的生成
4、在Tools下拉菜单中选择 包围“Enclosure”，然后设置参 数结束后，右键“Enclosure”， 选择“Generate”生成气隙。
Workbench三维仿真培训
气隙的生成
5、抑制不需要分析的实体， 选择这些实体，然后右键选择 “Suppress Body”，关闭当前 界面 。

4、 划分网格、施加约束和力，计算分析即可得出结果
1、 solidworks2012 和 ANSYS14.5 安装好之后，solidworks 菜单栏有 ANSYS 的图标
2、 solidworks 中建好模型后，点击 ANSY、 拖动所需分析类型到模型（图中 Geometry） ，模型变红时松开鼠标； 出现分析选框，双击 model 选项，进入分析界面
solidworks2012和ansys145安装好之后solidworks菜单栏有ansys的图标solidworks中建好模型后点击ansys图标中workbench项模型自动导入ansys软件拖动所需分析类型到模型图中geometry模型变红时松开鼠标
Solidworks2012 与 ANSYS14.5 版本具有建模‐分析一体化功能，即建好模型之后，只要点击菜单栏上的 ANSYS 按钮，就可以对模型进行分析。

关于SolidWorks模型与Workbench连接的几点说明本文中主要对SolidWorks与Workbench的连接、装配体读取中遇到的问题、参数化模型进行了说明。

1、SolidWorks与Workbench间的软件连接图1进入程序，运行CAD Configuration Manager 16.0，进入如图2所示界面图2选择CAD Selection下的SolidWorks，SolidWorks下的选项有两个，选择第一个时不需要电脑上安装SolidWorks，选择第二个选项是需要电脑安装SolidWorks，根据自己的情况进行选择，接着点击NEXT，得到如图4所示的界面。

图 3图 4图4中1用于卸载连接插件，2用于安装插件，点击安装后显示如图5所示界面。

图 52、Workbench读取SolidWorks装配体模型的遇到问题本人在使用过程中出现了SolidWorks与workbench连接正常，如图6所示，但在workbench无法生成实体模型的问题，如果出现上述问题，笔者建议先使用单一的零件进行验证SolidWorks与workbench之间连接插件的有效性。

如果插件连接有效，则有可能是装配体模型中零件路径的问题，此时建议对转配体进行修改调整。

图 6此外，如果SolidWorks模型的中心轴不是Z轴，在workbench中将生成模型的基准面更改(未生成模型之前更改，生成模型之后无效)为YZ平面则可在workbench中将模型的中心轴调整为Z轴，如图7所示。

图73、SolidWorks的参数化模型本处主要参考他人方法，仅给出出处和相关链接。

/p-715419578.html图8本人水平有限，以上内容仅用于交流学习！！！。

5、拥有权 假如用户享有文件的拥有权，用户就 可以对该文件进行修改并检入到库中。在任何时 候，都只能是仅一个人具有某个文件的拥有权。 6、锁定 当有人获得了某个文件的拥有权后，该 文件就被锁定。锁定的文件是被保护的，除该文 件的户主外，其他任何人都不能将该文件的修改 版本检入库中。 7、参考 参考是库中不同文件之间的逻辑链接。
4、检入文档 检入激活的文档，把正在操作 的文档从内存检入到库中。 ★若要在库中的项目中登 入文件，您必须对此项目 有写入许可权。该权限由 库管理员设定。



PDMWorks Workgroup 根据 SolidWorks 层 次关系自动组织 SolidWorks文档。例如， 装配体的零部件直接在装配体下缩进。 对于非 SolidWorks 文档，您在检入文件对 话框中指定在项目树中在何处放置文件。 文档可在树中多次出现。
3、库登陆成功。
4、新建用户和组
5、新建项目 6、成批检入已经设计的部分图纸和文档 7、设置用户权限（注意组和其内用户的父子关系）
8、设置项目的生命周期
9、建立新属性，并建立属性映射关系
新建属性后，库里的每个文档均自动添加此属性。 为了自动生成报表方便，建议进行属性映射，把solidworks模板 文档的属性与新建的属性产生映射关系。
目录1基本功能2结构及工作流程3pdmworks的基本规则4如何建立pdmworksserver库服务器端5如何使用pdmworksworkgroup客户端1pdmworks的基本功能?pdmworks是基于项目协同工作的设计团队进行文件管理而设计的它能确保设计版本更新和复杂的文件间关系的有效管理
SolidWorks 产品数据管理 --PDMWorks介绍

将solidworks模型导入adams将solidworks文件存储为parasolid xt 格式（注意文件名必须命名为英文），然后打开adams，选择import a file，出现file import对话框，对话框中有file type，点击右侧向下箭标，选择parasolid，file to read 的文本框，右击browse，选择你要导入的文件，填写molde name，确定即可。

然后选择view菜单里面的model，即可以看到你导入的模型。

向左转|向右转向左转|向右转SolidWorks 2006三维建模实例教程2第1章SolidWorks基础与建模技术本章要点SolidWorks是一个在Windows环境下进行机械设计的软件，是一个以设计功能为主的CAD/CAE/CAM软件，其界面操作完全使用Windows风格，具有人性化的操作界面，从而具备使用简单、操作方便的特点。

SolidWorks是一个基于特征、参数化的实体造型系统，具有强大的实体建模功能；同时也提供了二次开发的环境和开放的数据结构。

本章介绍SolidWorks的环境和简单的造型过程，让读者快速了解这个软件的使用。

本章内容❑SolidWorks环境简介❑SolidWorks建模技术❑简单演练第1章SolidWorks基础与建模技术 3SolidWorks 2006三维建模实例教程41.1SolidWorks环境简介SolidWorks是美国SolidWorks公司开发的三维CAD产品，是实行数字化设计的造型软件，在国际上得到广泛的应用。

同时具有开放的系统，添加各种插件后，可实现产品的三维建模、装配校验、运动仿真、有限元分析、加工仿真、数控加工及加工工艺的制定，以保证产品从设计、工程分析、工艺分析、加工模拟、产品制造过程中的数据的一致性，从而真正实现产品的数字化设计和制造，并大幅度提高产品的设计效率和质量。

通过本节的学习，读者应熟悉SolidWorks的界面，以及常用工具条的使用。
