系统集成中的接口规范与协议设计一、引言在当今信息技术迅速发展的时代，系统集成成为了各行各业中不可或缺的环节。
而系统集成的核心在于各个子系统间的接口规范和协议设计。
接口规范与协议设计的合理性直接关系到系统集成的成败。
本文将从不同角度分析系统集成中的接口规范与协议设计，并提供一些实用的建议。
二、接口规范的意义接口规范是系统集成中的重要一环，它规定了系统之间如何进行数据传递和通信。
一个好的接口规范可以提高系统的可维护性和可扩展性，降低系统集成中的风险和成本。
因此，接口规范的设计必须注重稳定性、一致性和可扩展性。
三、接口规范的设计原则1. 简洁明了：接口规范应该尽可能简洁明了，避免过于复杂的定义和冗余的信息。
清晰的接口规范有助于减少误解和错误，并提高系统间的互操作性。
2. 一致性：在不同的子系统之间保持接口规范的一致性是至关重要的。
一致的接口规范可以降低学习和开发的成本，提高项目的整体效率。
3. 易于扩展：接口规范应该具备一定的灵活性和可扩展性，以适应未来的需求变化。
必要的参数和方法应该被设计为可扩展的，方便后续的功能拓展和升级。
四、协议设计的重要性协议是不同系统之间进行通信和数据交换的约定。
一个合理的协议设计可以确保系统间的数据传递正确、高效和可靠。
因此，在系统集成中，协议设计的重要性不可忽视。
五、协议设计的关键要素1. 数据格式：在协议设计中，明确定义好数据的格式是至关重要的。
数据格式应该具备一定的通用性和兼容性，以适应不同系统的需求。
同时，数据的序列化和反序列化过程也需要进行充分的考虑，确保数据的准确传递。
2. 错误处理：合理的协议设计应该考虑各种可能的错误情况，并提供相应的错误处理机制。
这可以包括错误码定义、错误信息传递和异常处理等。
良好的错误处理能够增强系统的容错性，提升系统的可靠性。
3. 安全性：协议设计中必须要考虑到数据的安全性。
对于敏感的数据，必须采取合适的加密和身份验证机制，以保障系统的安全。

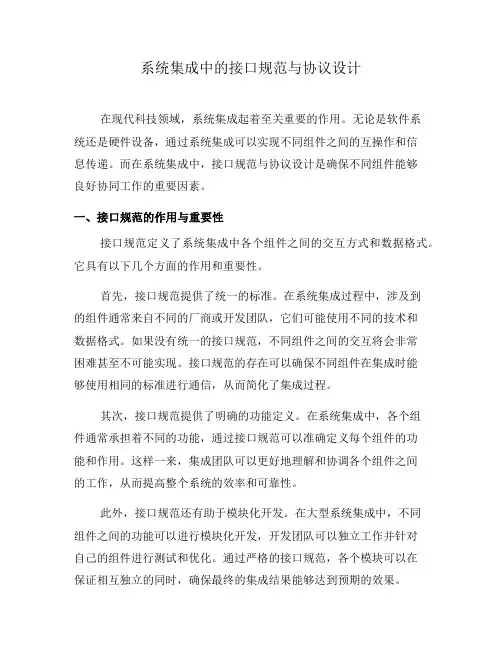

系统集成中的接口规范与协议设计在现代科技领域，系统集成起着至关重要的作用。
无论是软件系统还是硬件设备，通过系统集成可以实现不同组件之间的互操作和信息传递。
而在系统集成中，接口规范与协议设计是确保不同组件能够良好协同工作的重要因素。
一、接口规范的作用与重要性接口规范定义了系统集成中各个组件之间的交互方式和数据格式。
它具有以下几个方面的作用和重要性。
首先，接口规范提供了统一的标准。
在系统集成过程中，涉及到的组件通常来自不同的厂商或开发团队，它们可能使用不同的技术和数据格式。
如果没有统一的接口规范，不同组件之间的交互将会非常困难甚至不可能实现。
接口规范的存在可以确保不同组件在集成时能够使用相同的标准进行通信，从而简化了集成过程。
其次，接口规范提供了明确的功能定义。
在系统集成中，各个组件通常承担着不同的功能，通过接口规范可以准确定义每个组件的功能和作用。
这样一来，集成团队可以更好地理解和协调各个组件之间的工作，从而提高整个系统的效率和可靠性。
此外，接口规范还有助于模块化开发。
在大型系统集成中，不同组件之间的功能可以进行模块化开发，开发团队可以独立工作并针对自己的组件进行测试和优化。
通过严格的接口规范，各个模块可以在保证相互独立的同时，确保最终的集成结果能够达到预期的效果。
二、协议设计的原则与考虑因素协议设计是接口规范的核心内容，它决定了数据传输的格式和通信的规则。
在设计协议时，需要考虑以下几个原则和因素。
首先，协议应具备良好的可扩展性。
系统集成往往是一个持续演进的过程，新的需求和技术可能会不断出现。
因此，协议设计需要预留足够的扩展空间，以便在后续的版本中加入新的功能和特性。
其次，协议应具备高效的数据传输能力。
系统集成中的数据传输通常是频繁的，因此，协议设计需要考虑如何在保证数据准确性的前提下，尽可能地提高数据传输的效率。
例如，可以采用压缩算法和数据分包等技术手段，减少数据的传输量。
此外，协议设计还需要考虑安全性和稳定性。

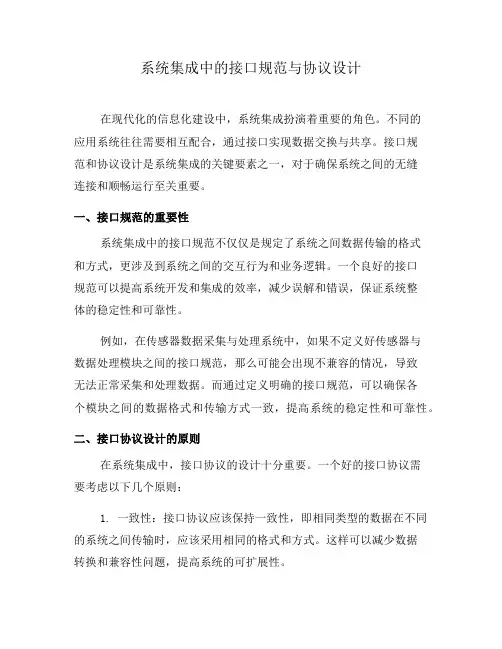

系统集成中的接口规范与协议设计在现代化的信息化建设中，系统集成扮演着重要的角色。
不同的应用系统往往需要相互配合，通过接口实现数据交换与共享。
接口规范和协议设计是系统集成的关键要素之一，对于确保系统之间的无缝连接和顺畅运行至关重要。
一、接口规范的重要性系统集成中的接口规范不仅仅是规定了系统之间数据传输的格式和方式，更涉及到系统之间的交互行为和业务逻辑。
一个良好的接口规范可以提高系统开发和集成的效率，减少误解和错误，保证系统整体的稳定性和可靠性。
例如，在传感器数据采集与处理系统中，如果不定义好传感器与数据处理模块之间的接口规范，那么可能会出现不兼容的情况，导致无法正常采集和处理数据。
而通过定义明确的接口规范，可以确保各个模块之间的数据格式和传输方式一致，提高系统的稳定性和可靠性。
二、接口协议设计的原则在系统集成中，接口协议的设计十分重要。
一个好的接口协议需要考虑以下几个原则：1. 一致性：接口协议应该保持一致性，即相同类型的数据在不同的系统之间传输时，应该采用相同的格式和方式。
这样可以减少数据转换和兼容性问题，提高系统的可扩展性。
2. 灵活性：接口协议应该具备一定的灵活性，能够适应不同系统的需求。
尽量设计开放的接口，允许系统进行自定义配置和扩展，以满足各种不同的业务需求。
3. 可靠性：接口协议应该具备高度的可靠性，能够处理各种异常情况。
例如，能够处理网络传输中的丢包和重传，能够处理错误数据的校验和纠正。
4. 安全性：接口协议应该具备一定的安全性，确保数据在传输过程中不被篡改或窃取。
通过加密和身份验证等方式，提高数据传输的安全性。
三、常见的接口规范和协议设计模式在实际的系统集成中，有一些常见的接口规范和协议设计模式，可以有效提高系统的集成效率和可靠性。
1. RESTful API：这是一种基于HTTP协议的接口设计模式，使用资源和操作的概念来描述系统之间的交互。
通过HTTP的GET、POST、PUT、DELETE等方法，实现数据的增删改查操作。
应用集成开发规范文档说明修订记录目录1引言 (1)1.1文档说明 (1)1.2编写目的 (1)1.3适用范围 (1)1.4术语定义 (1)2应用集成平台接口规范 (2)2.1服务类型 (2)2.2服务总线工作原理 (3)2.3业务流程集成 (4)2.4代理协议规范 (5)2.4.1SOAP 规范 (5)2.4.2JMS规范 (7)2.4.3MQ规范 (8)2.4.4HTTP 规范 (8)2.4.5FILE 规范 (8)2.4.6TCP/IP规范 (9)2.4.7数据库规范 (9)2.5服务规范与约定 (10)2.5.1服务提供原则 (10)2.5.2数据格式原则 (10)2.5.3服务设计原则 (10)2.5.4WEBSERVICE服务命名规范 (12)2.5.5SOAP代理服务命名规范 (12)2.5.6MQ代理服务命名规范 (13)2.5.7JMS代理服务命名规范 (14)2.5.8HTTP代理服务命名规范 (14)2.5.9输入、输出参数格式规范 (14)2.6安全控制原则 (15)3应用集成场景实现方案 (15)3.1典型集成场景业务归纳 (15)3.2集成典型场景技术归纳 (17)3.3典型场景基于ESB技术的实现方式 (18)3.3.1SOAP代理服务调用WEBSERVICE服务 (18)3.3.2MQ协议代理服务请求WEBSERVICE服务 (20)3.3.3HTTP代理服务调用WEBSERVICE服务 (22)3.3.4TCP代理服务监控TCP端口数据 (23)3.3.5FILE代理服务进行文件传输 (25)3.3.6数据库代理服务进行变更数据传输 (26)3.4典型场景基于BPM实现方式 (28)3.4.1标准自动化流程 (28)3.4.2标准人工流程 (30)3.4.3人工，自动混合流程 (31)3.5ESB与BPM结合典型场景实现方式 (32)3.5.1ESB调用发布为WEBSERVICE的BPM服务 (32)3.5.2BPM调用ESB发布的WEBSERVICE代理服务 (34)3.5.3BPM调用通过MQ请求ESB代理服务 (35)4系统集成需求描述规范 (37)4.1数据集成 (37)4.2应用集成 (37)4.3流程集成 (38)5Web服务开发指南 (39)5.1准备输入参数 (39)5.2准备输出参数 (39)5.3开发WEB服务 (40)5.4发布WEB服务 (41)1引言1.1文档说明《应用集成开发规范》文档规定系统集成建设的接口规范、开发方式等，对系统用集成平台接口规范、开发方式、基本应用等内容做出详细的规范性说明，并包含了典型集成场景的实现设计。
中国网络通信集团公司企业标准PHS短消息网关技术规范第一分册短消息网关与服务提供商（SP）接口规范（CNGP）V2.0目录前言 ..................................................................................... 错误！未定义书签。
1．适用范围 ............................................................................... 错误！未定义书签。
2．引用标准 ............................................................................... 错误！未定义书签。
3．缩略语 ................................................................................... 错误！未定义书签。
4．CNGP概述 ........................................................................... 错误！未定义书签。
4.1CNGP功能描述 .............................................................. 错误！未定义书签。
4.2协议栈.............................................................................. 错误！未定义书签。
4.3通信方式.......................................................................... 错误！未定义书签。

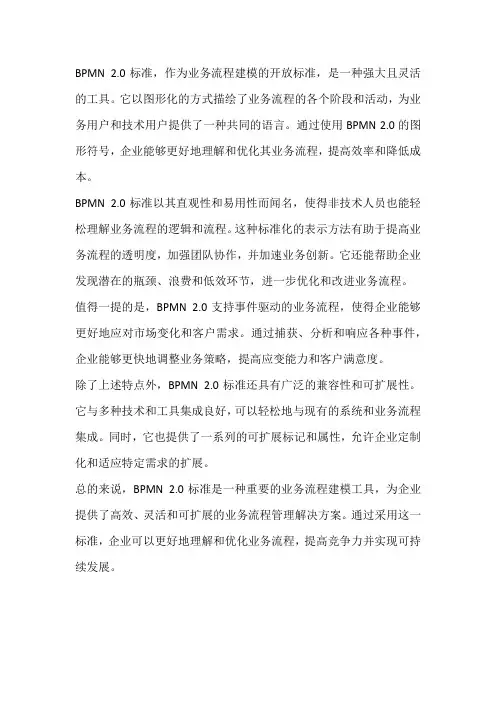

BPMN 2.0标准，作为业务流程建模的开放标准，是一种强大且灵活的工具。
它以图形化的方式描绘了业务流程的各个阶段和活动，为业务用户和技术用户提供了一种共同的语言。
通过使用BPMN 2.0的图形符号，企业能够更好地理解和优化其业务流程，提高效率和降低成本。
BPMN 2.0标准以其直观性和易用性而闻名，使得非技术人员也能轻松理解业务流程的逻辑和流程。
这种标准化的表示方法有助于提高业务流程的透明度，加强团队协作，并加速业务创新。
它还能帮助企业发现潜在的瓶颈、浪费和低效环节，进一步优化和改进业务流程。
值得一提的是，BPMN 2.0支持事件驱动的业务流程，使得企业能够更好地应对市场变化和客户需求。
通过捕获、分析和响应各种事件，企业能够更快地调整业务策略，提高应变能力和客户满意度。
除了上述特点外，BPMN 2.0标准还具有广泛的兼容性和可扩展性。
它与多种技术和工具集成良好，可以轻松地与现有的系统和业务流程集成。
同时，它也提供了一系列的可扩展标记和属性，允许企业定制化和适应特定需求的扩展。
总的来说，BPMN 2.0标准是一种重要的业务流程建模工具，为企业提供了高效、灵活和可扩展的业务流程管理解决方案。
通过采用这一标准，企业可以更好地理解和优化业务流程，提高竞争力并实现可持续发展。

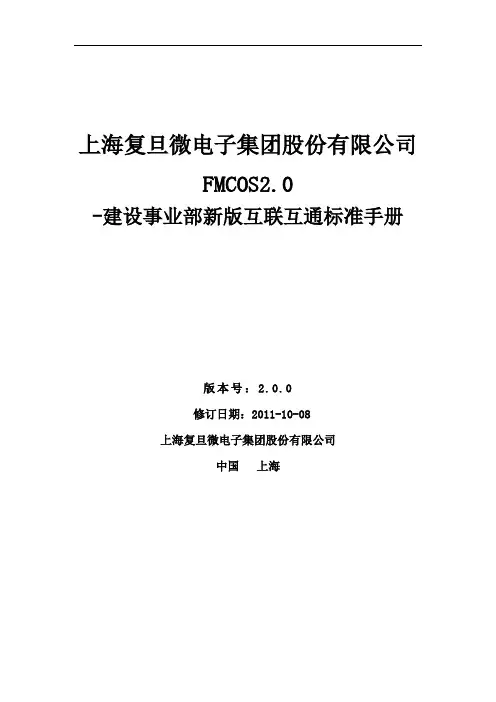

上海复旦微电子集团股份有限公司FMCOS2.0-建设事业部新版互联互通标准手册版本号：2.0.0修订日期：2011-10-08上海复旦微电子集团股份有限公司中国上海目录目录 (2)1.FMCOS简介 (8)1.1.FMCOS特点 (8)1.2.FMCOS V2.0内部结构 (8)1.2.1.CPU及加密逻辑 (8)1.2.2.RAM (8)1.2.3.ROM (8)1.2.4.EEPROM (8)1.3.功能模块 (9)1.4.命令列表 (10)2.传输协议 (11)2.1.类型A PICC的协议激活 (11)2.1.1.选择应答请求 (12)2.1.2.选择应答 (13)2.1.3.协议和参数选择请求 (17)2.1.4.协议和参数选择响应 (18)2.1.5.差错检测和恢复 (19)2.2.半双工块传输协议 (20)2.2.1.块格式 (20)2.2.2.帧等待时间（FWT） (23)2.2.3.帧等待时间扩展 (23)2.2.4.功率水平指示 (24)2.2.5.协议操作 (24)2.3.类型A PICC的协议停活 (26)2.3.1.停活帧等待时间 (27)2.3.2.差错检测和恢复 (27)3.FMCOS文件结构 (28)3.1.文件结构 (28)3.1.1.MF文件 (28)3.1.2.DF文件 (28)3.1.3.EF文件 (29)3.2.文件空间结构 (29)3.3.文件访问方式 (30)3.4.文件类型及命令集 (31)3.5.文件标识符与文件名称 (32)4.FMCOS独特的安全体系 (33)4.1.安全状态 (33)4.2.安全属性 (33)4.3.安全机制 (33)4.4.密码算法 (34)5.命令与应答 (35)5.1.命令与应答结构 (35)5.2.状态字SW1、SW2的意义 (36)6.FMCOS命令 (37)6.1.外部认证EXTERNAL AUTHENTICATE (37)6.1.1.定义和范围 (37)6.1.2.命令报文 (37)6.1.3.命令报文数据域 (37)6.1.4.响应报文数据域 (37)6.1.5.响应报文状态码 (37)6.2.取随机数GET CHALLENGE (39)6.2.1.定义和范围 (39)6.2.2.命令报文 (39)6.2.3.命令报文数据域 (39)6.2.4.响应报文数据域 (39)6.2.5.响应报文状态码 (39)6.3.内部认证INTERNAL AUTHENTICATE (40)6.3.1.定义和范围 (40)6.3.2.命令报文 (40)6.3.3.命令报文数据域 (40)6.3.4.响应报文数据域 (40)6.3.5.响应报文状态码 (40)6.4.选择文件SELECT (42)6.4.1.定义和范围 (42)6.4.2.命令报文 (42)6.4.3.命令报文数据域 (42)6.4.4.响应报文数据域 (42)6.4.5.响应报文状态码 (43)6.5.读二进制文件READ BINARY (45)6.5.1.定义和范围 (45)6.5.2.命令报文 (45)6.5.3.命令报文数据域 (45)6.5.4.响应报文数据域 (45)6.5.5.响应报文状态码 (45)6.6.读记录文件READ RECORD (47)6.6.1.定义和范围 (47)6.6.3.命令报文数据域 (47)6.6.4.响应报文数据域 (47)6.6.5.响应报文状态码 (47)6.7.写二进制文件UPDATE BINARY (49)6.7.1.定义和范围 (49)6.7.2.命令报文 (49)6.7.3.命令报文数据域 (50)6.7.4.响应报文数据域 (50)6.7.5.响应报文状态码 (50)6.8.写记录文件UPDATE RECORD (51)6.8.1.定义和范围 (51)6.8.2.命令报文 (51)6.8.3.命令报文数据域 (52)6.8.4.响应报文数据域 (52)6.8.5.响应报文状态码 (52)6.9.添加记录文件APPEND RECORD (53)6.9.1.定义和范围 (53)6.9.2.命令报文 (53)6.9.3.命令报文数据域 (54)6.9.4.响应报文数据域 (54)6.9.5.响应报文状态码 (54)6.10.擦除目录文件ERASE DF (55)6.10.1.定义和范围 (55)6.10.2.命令报文 (55)6.10.3.命令报文数据域 (56)6.10.4.响应报文数据域 (56)6.10.5.响应报文状态码 (56)6.11.增加或修改密钥WRITE KEY (57)6.11.1.定义和范围 (57)6.11.2.命令报文 (57)6.11.3.命令报文数据域 (57)6.11.4.响应报文数据域 (59)6.11.5.响应报文状态码 (59)6.12.验证口令VERIFY PIN (60)6.12.1.定义和范围 (60)6.12.2.命令报文 (60)6.12.3.命令报文数据域 (60)6.12.4.响应报文数据域 (60)6.12.5.响应报文状态码 (60)6.13.验证并修改口令VERIFY&CHANGE PIN (62)6.13.1.定义和范围 (62)6.13.2.命令报文 (62)6.13.3.命令报文数据域 (62)6.13.5.响应报文状态码 (62)6.14.建立文件CREATE FILE (63)6.14.1.定义和范围 (63)6.14.2.命令报文 (63)6.14.3.命令报文数据域 (63)6.14.4.响应报文数据域 (65)6.14.5.响应报文状态码 (65)6.15.计算程序ROM CRC命令CALCULATE ROM CRC (65)6.15.1.定义和范围 (65)6.15.2.命令报文 (65)6.15.3.响应报文数据域 (65)6.15.4.响应报文状态码 (65)7.中国金融IC卡专用命令 (67)7.1.卡片锁定CARD BLOCK (67)7.1.1.定义和范围 (67)7.1.2.命令报文 (67)7.1.3.命令报文数据域 (67)7.1.4.响应报文数据域 (67)7.1.5.响应报文状态码 (67)7.2.应用解锁APPLICATION UNBLOCK (68)7.2.1.定义和范围 (68)7.2.2.命令报文 (68)7.2.3.命令报文数据域 (68)7.2.4.响应报文数据域 (68)7.2.5.响应报文状态码 (68)7.3.应用锁定APPLICATION BLOCK (69)7.3.1.定义和范围 (69)7.3.2.命令报文 (69)7.3.3.命令报文数据域 (69)7.3.4.响应报文数据域 (69)7.3.5.响应报文状态码 (69)7.4.口令密钥解锁PIN UNBLOCK (71)7.4.1.定义和范围 (71)7.4.2.命令报文 (71)7.4.3.命令报文数据域 (71)7.4.4.响应报文数据域 (71)7.4.5.响应报文状态码 (71)7.5.重装口令密钥RELOAD PIN (73)7.5.1.定义和范围 (73)7.5.2.命令报文 (73)7.5.3.命令报文数据域 (73)7.5.4.响应报文数据域 (73)7.6.修改口令密钥命令CHANGE PIN (75)7.6.1.修改口令密钥命令定义和范围 (75)7.6.2.命令报文 (75)7.6.3.命令报文数据域 (75)7.6.4.响应报文数据域 (75)7.6.5.响应报文状态码 (75)7.7.圈存命令 (77)7.7.1.圈存初始化INITIALIZE FOR LOAD (77)7.7.2.圈存命令CREDIT FOR LOAD (78)7.7.3.圈存交易流程图 (80)7.8.消费交易（存折或钱包） (80)7.8.1.消费初始化INITIALIZE FOR PURCHASE (81)7.8.2.消费命令DEBIT FOR PURCHASE (82)7.8.3.消费交易流程图 (85)7.9.复合应用消费交易（钱包） (86)7.9.1.消费初始化INITIALIZE FOR CAPP PURCHASE (86)7.9.2.复合应用消费命令DEBIT FOR CAPP PURCHASE (87)7.9.3.复合应用消费交易流程图 (90)7.10.圈提交易（存折） (91)7.10.1.圈提初始化INITIALIZE FOR UNLOAD (91)7.10.2.圈提命令CREDIT FOR UNLOAD (92)7.10.3.圈提交易流程图 (94)7.11.取现交易（存折） (95)7.11.1.取现初始化INITIALIZE FOR CASH WITHDRAW (95)7.11.2.取现命令DEBIT FOR CASH WITHDRAW (96)7.11.3.取现交易流程图 (98)7.12.修改透支限额交易（存折） (99)7.12.1.初始化修改透支限额命令INITIALIZE FOR UPDATE (99)7.12.2.修改透支限额命令UPDATE OVERDRAW LIMIT (100)7.12.3.修改透支限额交易流程图 (102)7.13.取交易认证GET TRANSACTION PROVE (103)7.13.1.定义和范围 (103)7.13.2.命令报文 (103)7.13.3.命令报文数据域 (103)7.13.4.响应报文数据域 (103)7.13.5.响应报文状态码 (103)7.13.6.防拔功能 (104)7.14.读余额GET BALANCE (105)7.14.1.定义和范围 (105)7.14.2.命令报文 (105)7.14.3.响应报文数据域 (105)7.14.4.响应报文状态码 (105)8.1.安全报文传送 (106)8.2.如何实现安全报文传送 (106)8.3.MAC的计算 (106)8.4.数据加密/解密的计算 (108)8.4.1.数据加密计算 (108)8.4.2.数据解密计算 (109)8.5.安全报文传送的命令情况 (110)8.6.卡片数据的恢复 (111)8.7.卡片交易流程 (111)附录A.电子存折/电子钱包应用的基本数据文件 (112)附录B.术语和定义 (114)附录C.协议说明书 (116)C.1.记法 (116)C.2.无差错操作 (116)C.2.1.块的交换 (116)C.2.2.等待时间扩展请求 (116)C.2.3.DESELECT (117)C.2.4.链接 (117)C.3.差错处理 (118)C.3.1.块的交换 (118)C.3.2.等待时间扩展请求 (119)C.3.3.DESELECT (121)C.3.4.链接 (121)1.FMCOS简介由于CPU卡具有很高的安全性及一张卡支持多种应用的特点，所以IC卡家族中的CPU卡的使用范围正日益扩大。
系统集成中的接口规范与协议设计一、引言在当今数字化时代，系统集成变得越来越重要。
各种不同的系统和软件需要相互协作，以实现高效的数据交换和信息流动。
接口规范和协议的设计对于系统集成的成功至关重要。
本文将讨论接口规范与协议设计在系统集成中的关键作用，并探讨一些常见的技术和标准。
二、接口规范的重要性在系统集成中，接口规范定义了不同系统或组件之间的交互方式和数据格式。
它们为系统集成提供了一个共同的语言和框架，确保各个系统能够无缝地协作。
接口规范不仅能提高工作效率，还可以降低集成过程中的错误和风险。
三、协议设计的基本原则在设计接口协议时，有一些基本原则需要遵循。
首先，协议应该简洁明了，避免冗余和不必要的复杂性。
简单的协议更易于理解和实现，也更容易维护。
其次，协议应该是可扩展的。
随着系统的发展和需求的变化，协议应该具备向后兼容和向前兼容的能力。
最后，协议应该是安全的。
数据传输的完整性和机密性是至关重要的，因此协议应该采用适当的加密和身份验证机制。
四、常见的接口规范和协议设计1. RESTful APIRESTful API是一种常用的接口规范，它建立在HTTP协议的基础上。
通过使用RESTful API，不同系统可以通过标准的HTTP方法（如GET、POST、PUT、DELETE）进行数据交互。
这种方式简单直观，易于实现和扩展。
2. SOAP协议SOAP（Simple Object Access Protocol）是一种面向服务的协议，它允许在不同系统之间进行远程过程调用。
SOAP协议使用XML格式来定义消息格式和通信规则，具有良好的扩展性和安全性。
3. MQTT协议MQTT（Message Queuing Telemetry Transport）是一种轻量级的消息传输协议，广泛应用于物联网和机器间通信。
MQTT协议使用发布-订阅模式，实现了高效的消息传递和设备互连。
4. ODBC接口标准ODBC（Open Database Connectivity）是一种面向数据库的接口标准，允许不同的应用程序访问和操作各种数据库。

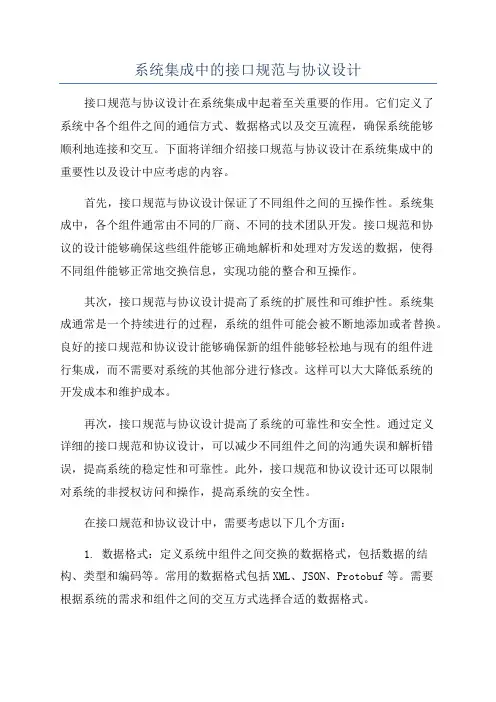

系统集成中的接口规范与协议设计接口规范与协议设计在系统集成中起着至关重要的作用。
