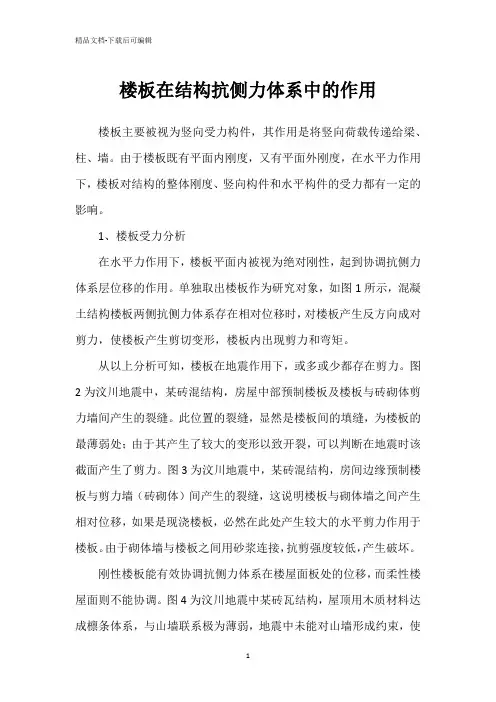

楼板在结构抗侧力体系中的作用楼板主要被视为竖向受力构件，其作用是将竖向荷载传递给梁、柱、墙。
由于楼板既有平面内刚度，又有平面外刚度，在水平力作用下，楼板对结构的整体刚度、竖向构件和水平构件的受力都有一定的影响。
1、楼板受力分析在水平力作用下，楼板平面内被视为绝对刚性，起到协调抗侧力体系层位移的作用。
单独取出楼板作为研究对象，如图1所示，混凝土结构楼板两侧抗侧力体系存在相对位移时，对楼板产生反方向成对剪力，使楼板产生剪切变形，楼板内出现剪力和弯矩。
从以上分析可知，楼板在地震作用下，或多或少都存在剪力。
图2为汶川地震中，某砖混结构，房屋中部预制楼板及楼板与砖砌体剪力墙间产生的裂缝。
此位置的裂缝，显然是楼板间的填缝，为楼板的最薄弱处；由于其产生了较大的变形以致开裂，可以判断在地震时该截面产生了剪力。
图3为汶川地震中，某砖混结构，房间边缘预制楼板与剪力墙（砖砌体）间产生的裂缝，这说明楼板与砌体墙之间产生相对位移，如果是现浇楼板，必然在此处产生较大的水平剪力作用于楼板。
由于砌体墙与楼板之间用砂浆连接，抗剪强度较低，产生破坏。
刚性楼板能有效协调抗侧力体系在楼屋面板处的位移，而柔性楼屋面则不能协调。
图4为汶川地震中某砖瓦结构，屋顶用木质材料达成檩条体系，与山墙联系极为薄弱，地震中未能对山墙形成约束，使得山墙成为以基础为固定支座的悬臂结构，在门框顶部形成薄弱部位，上部砌体内闪破坏。
假如屋顶与山墙能紧密连接且屋顶具备一定的刚度和强度，就不会发生这种破坏。
建筑结构具有明显“层特征”，主要原因就是楼板提供了足够的面内刚度。
反之，当楼板不能提供足够面内刚度，各抗侧力体系在楼层处的平动位移就不能一致，这时应将楼板作为弹性板分析。
图1. 楼板受剪模型图2. 预制板接缝明显脱离图3. 预制板边缘与砖砌体脱离图4. 砖瓦结构山墙折断2.楼板刚度的计算假定楼板可以采用平面板元或壳元来模拟，PKPM计算软件提供了四种楼板刚度假定：刚性楼板、弹性楼板6、弹性楼板3、弹性膜。

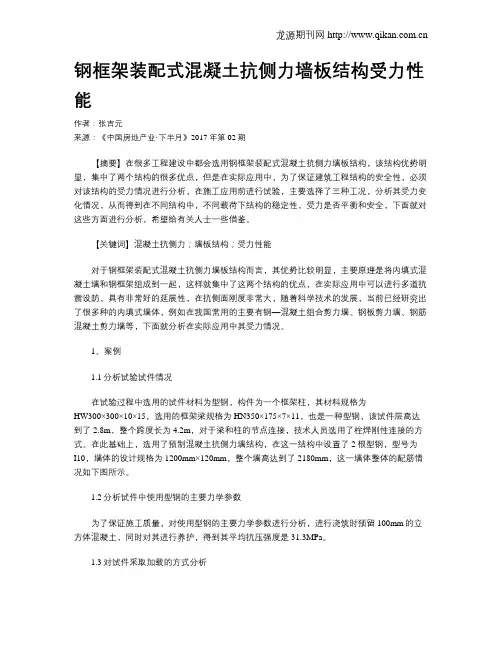

钢框架装配式混凝土抗侧力墙板结构受力性能作者：张吉元来源：《中国房地产业·下半月》2017年第02期【摘要】在很多工程建设中都会选用钢框架装配式混凝土抗侧力墙板结构，该结构优势明显，集中了两个结构的很多优点，但是在实际应用中，为了保证建筑工程结构的安全性，必须对该结构的受力情况进行分析，在施工应用前进行试验，主要选择了三种工况，分析其受力变化情况，从而得到在不同结构中，不同载荷下结构的稳定性，受力是否平衡和安全，下面就对这些方面进行分析，希望给有关人士一些借鉴。
【关键词】混凝土抗侧力；墙板结构；受力性能对于钢框架装配式混凝土抗侧力墙板结构而言，其优势比较明显，主要原理是将内填式混凝土墙和钢框架组成到一起，这样就集中了这两个结构的优点，在实际应用中可以进行多道抗震设防，具有非常好的延展性，在抗侧面刚度非常大，随着科学技术的发展，当前已经研究出了很多种的内填式墙体，例如在我国常用的主要有钢—混凝土组合剪力墙、钢板剪力墙、钢筋混凝土剪力墙等，下面就分析在实际应用中其受力情况。
1、案例1.1分析试验试件情况在试验过程中选用的试件材料为型钢，构件为一个框架柱，其材料规格为HW300×300×10×15，选用的框架梁规格为HN350×175×7×11，也是一种型钢，该试件层高达到了2.8m，整个跨度长为4.2m，对于梁和柱的节点连接，技术人员选用了栓焊刚性连接的方式。
在此基础上，选用了预制混凝土抗侧力墙结构，在这一结构中设置了2根型钢，型号为I10，墙体的设计规格为1200mm×120mm，整个墙高达到了2180mm，这一墙体整体的配筋情况如下图所示。
1.2分析试件中使用型钢的主要力学参数为了保证施工质量，对使用型钢的主要力学参数进行分析，进行浇筑时预留100mm的立方体混凝土，同时对其进行养护，得到其平均抗压强度是31.3MPa。
