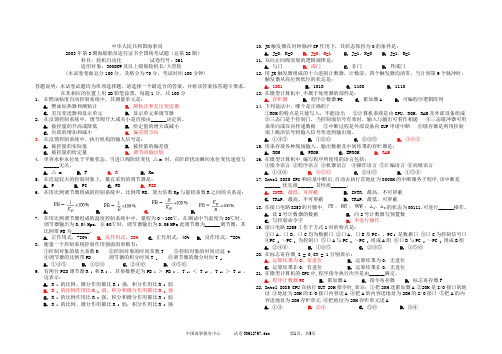

中华人民共和国海事局
2003年第3期海船船员适任证书全国统考试题(总第32期)
科目:轮机自动化试卷代号:862
适用对象:750~3000KW船舶轮机长/大管轮
1.在反馈控制系统中,其反馈环节是:
A. 显示单元
B. 调节单元
C. 测量单元
D. 执行机构
2.在反馈控制系统中,调节单元根据的大小和方向,输出一个控制信号。
A.给定值B.偏差C.测量值D.扰动量
3.在大型柴油机油轮机舱的常用控制系统中,属于反馈控制系统的有:①辅锅炉的水位②辅
锅炉的点火③主机转速④主机的换向与制动⑤分油机的自动排渣⑥气缸冷却水温度
A. ①④⑤
B. ②③⑥
C. ②④⑤
D. ①③⑥
4.一个环节的输入量变化取决于:
A. 上一环节的输出
B. 反馈量
C. 环节特性
D. A+C
5.当衰减率为______ 时,系统的稳定性最好。
A. 0
B. 0.5
C. 0.75
D. 1
6.在定值控制系统中,若衰减率φ= 0.5,说明______ ,其原因是______。
A. 稳定性差,调节器PB太小
B. 稳定性差,调节器PB太大
C. 稳定性好,调节器PB大小适中
D. 过渡过程时间短,调节器控制作用弱
7.若控制系统的动态过程φ=1,则该系统的特点是:
A. 是个理想的控制过程
B. 精度高,但稳定性差,过渡时间长
C. 过渡时间最短,但稳定性和精确度都差
D. 稳定性最好,但精度最差,过渡时间长
8.输入信号任意变化,而调节器输出只有两个状态或输出为0或1,则这是:
A. 比例作用规律
B. 积分作用规律
C. 微分作用规律
D. 双位作用规律
9.在用比例调节器组成的控制系统中,比例带PB、放大倍数Kp与量程系数R之间的关系是:
A. B. C. D.
10.在采用YT-1226压力调节器的控制系统中,为提高上限压力,减小下限压力,则应: ①减
小输入波纹管的刚度②左移杠杆支点③扭松给定弹簧减小张力④扭紧给定弹簧增大张力⑤调幅差旋钮增加设定格数⑥调螺钉与幅差弹簧盘间隙使之减小
A. ②④⑥
B. ①②④
C. ①③⑤
D. ③⑤⑥
11.一个气动单元组合仪表的调节器,当被控量变化了全量程的10%,输出量变化了0.02,则
调节器的比例带为:
A. 20%
B. 40%
C. 80%
D. 200%
12.在比例积分调节器中,积分时间T i 是指给调节器施加一个阶跃的输人信号后,其积分输
出等于比例输出的______ 所需时间。
A. 4倍
B. 3倍
C. 2倍
D. 1倍13.积分作用规律之所以能够消除静态偏差的根本原因是由于调节器的:
A. 输出变化量与偏差随时间的积分成比例
B. 输出变化速度与偏差成正比
C. 输出变化量依赖于偏差的存在而存在
D. 输出变化速度与偏差成反比
14.动态偏差最小的调节是:
A. P
B. PI
C. PD
D. PID
15.在机舱中,适合用PID调节器组成的控制系统是:
①存在周期性干扰信号的系统②控制对象惯性小且对被控量要求严格的系统
③控制对象惯性较大的系统④不允许存在静态偏差的系统
⑤对干扰信号不敏感的系统⑥所有的液位控制系统
A. ①②⑥
B. ①③⑤
C. ③④⑤
D. ②④⑥
16.PID调节器,当T i、T d均减小时,系统可能出现:
A. 非周期过程
B. 振荡过程
C. 较大静差
D. 最大动态偏差增大
17.有两台PID调节器R 1和R 2,其参数整定为PB 1< PB 2,T i1< T i2,T d1 > T d2,
这表示:
A. R 1的比例、积分作用都比R 2弱,微分作用比R 2强
B. R 1的比例、积分作用都比R 2强,微分作用比R 2强
C. R 1的比例、微分作用都比R 2弱,积分作用比R 2强
D. R 1的比例、微分作用都比R 2强,积分作用比R 2弱
18.某逻辑函数的真值表如右表所示,其逻辑表达式为:
A. .
B.
C.
D.
19.逻辑图如右图所示,则其逻辑表达式为:
A. B. C. D.
20.由与非门组成的R-S触发器,当输入端为_____ 时可保持原态______。
A. S=0,R=0
B. S=1,R=0
C. S=0,R=1
D. S=1,R=1
21.D触发器输出端Q为1状态的条件是:
A. D端为0,CP脉冲下跳
B. D端为1,CP脉冲下跳
C. D端为0,CP脉冲上跳
D. D端为1,CP脉冲上跳
22.在用二极管矩阵译码器可译出0~9十个数码的电路中,输入代码为0110,则为高电平
的横线为:
A.3号B.5号C.6号D.8号
23.属于弹性敏感元件的有:
①螺旋弹簧②波纹管③金属膜片④节流盲室⑤弹簧管⑥橡胶膜片
A. ①③④⑤
B. ①②⑤⑥
C. ②③④⑤
D. ②③⑤⑥
24.构成仪表的基本环节有:
①输入环节②输出环节③比较环节④放大环节⑤反馈环节⑥比例环节
A. ①③⑤
B. ②④⑥
C. ③④⑤
D. ④⑤⑥
25.气动差压变送器的压力输出范围是:
A. 0~19.6KPa
B. 19.6~98.1KPa
C. 0~98.1KPa
D. 196~981KPa
26.耗气型气动功率放大器,在下列那种工况下工作耗气最多?
A. 输出为0.02Mpa
B. 输出为0.1Mpa
C. 输出为0.05Mpa
D. 输出为0.06Mpa
27.在单杠杆差压变送器的测量膜盒中,为防止单向受力而被压坏,在结构上应采取的措施为:
A. 金属膜片加装硬芯
B. 加装密封圈和充注液体
C. 金属膜片滚焊在基座上
D. 金属膜片刚度要尽量大
28.差压变送器的零点是指:
A. 变送器输出为0时的输入值
B. 变送器输入为19.6KPa时的输出值
C. 变送器输出为19.6KPa时的输入值
D. 变送器输入为0时的输出值
29.对于QBC型单杠杆气动差压变送器测量管上的三个(截止阀、平衡阀和冲洗阀)阀,接入
信号时应:
A. 先开截止阀,后开平衡阀
B. 先开平衡阀,后开截止阀
C. 先开平衡阀,后开冲洗阀
D. 先开冲洗阀,后开平衡阀
30.若减小QBC型差压变送器的量程,则应:
A. 上移波纹管
B. 正迁移
C. 下移波纹管
D. 负迁移
31.对于单杠杆差压变送器:
①其零点为输入△ p = 0,其输出p 出 = 0.02 MPa
②沿主杠杆上、下移动反馈波纹管可调零点
③沿主杠杆上、下移动反馈波纹管可调量程
④当测量信号达到满量程时,输入的压差信号△ p最大
⑤高差压变送器的测量膜盒有效面积大
⑥微差压变送器测量膜盒有效面积大
A. ③④⑤⑥
B. ①③④⑥
C. ②③④⑤
D. ①②③⑤
32.QXZ型气动色带指示仪的比较环节是根据______平衡原理工作的。
A. 位移
B. 力矩
C. 力
D. 杠杆
33.在用QXZ型色带指示仪显示锅炉水位时,若锅炉水位量程是200~600 mmH 20,在测试中当
水位为250 mmH 2 O时,仪表指示0,在550 mmH 2 O时,仪表指示100%,其调整方法是:
A. 上移测量波纹管,扭紧调零弹簧
B. 下移测量波纹管,扭紧调零弹簧
C. 下移测量波纹管,扭松调零弹簧
D. 上移测量波纹管,扭松调零弹簧
34.QXZ型色带指示仪中,阻尼阀和反馈气室构成一个节流盲室,调节阻尼开度是为了:
A. 调整积分时间
B. 消除指示板振荡
C. 调整微分时间
D. 调整满刻度
35.在QXZ-405-C型调节器中,______。
A. 正反馈使挡板靠近喷嘴,负反馈使挡板离开喷嘴
B. 正反馈使挡板靠近喷嘴,负反馈使挡板靠近喷嘴
C. 正反馈使挡板离开喷嘴,负反馈使挡板靠近喷嘴
D. 正反馈使挡板离开喷嘴,负反馈使挡板离开喷嘴
36.在QXZ-405-C型气动调节器中,若1∶1跟踪器的膜片破裂,则调节器作用规律为:
A. 不变
B. 比例
C. 积分
D. 双位
37.气动调节器投入运行时的操作顺序是:
①置设定指针设于给定值上;
②将参数整定在要求的数值上;
③手-自动开关置于手动位置;
④手操定值器使被调参数达到要求的给定值上;
⑤当参数稳定后,将手-自动开关转至自动控制;
⑥将空气过滤器中的油污放出去,接通气源
A. ⑥②③①④⑤
B. ⑥①②③⑤④
C. ⑥③①④②⑤
D. ⑥③④②①⑤
38.在PB=100%的PI调节器中,其输入为单位阶跃信号时,积分时间为积分输出达到______的
时候所需的时间。
A. 2
B. 1
C. 3
D. 4
39.增大调节器的PB和T i对控制过程的影响,错误认识是:
A. 控制作用增强
B. 控制过程稳定
C. 控制作用减弱
D. 最大动态偏差增大
40.为使控制系统振荡情况减弱,则应使:
A. Ti↑Td↑
B. Ti↑ Td↓
C. Ti↓ Td↑
D. Ti↓ Td↓
41.在QXZ-405-C型比例调节器中,气动放大器的输出共分几路?
A. 1路
B. 2路
C. 3路
D. 4路
42.在采用QXZ-405-C为调节器的控制系统中,当静态偏差为零时,正、负反馈波纹管内压力
P Z、P F以及给定、测量波纹管压力P G、P C应为:
A. P Z >P F,P G> P C
B. P Z<P F ,P G >P C
C. P Z= P F ,P G>P C
D. P Z= P F ,P G = P C
43.在QXZ-405-C型气动调节器中,若喷嘴挡板机构恒节流孔堵塞,则调节器的输出p 出为:
A. p 出≌ 0
B. p 出= 0.02Mpa
C. p 出= 0.06MPa
D. p 出≥ 1.0Mpa
44.气动调节阀配用阀门定位后可以使阀门:
①动作平稳②动作减缓③增加动作速度
④特性得到修正⑤动作与输入信号成正比⑥精度提高
A. ①②③
B. ①④⑥
C. ③④⑤
D. ④⑤⑥
45.气开式气动薄膜调节阀的输入输出的关系是:
①输入增加时输出减小②输入减小时输出减小
③输入增加时输出增加④输入减小时输出增加
A. ②③
B. ①③
C. ①④
D. ①②
46.WALTON恒温阀的特点是:
①不用外加能源②只能实现比例作用③控制精度低
④感温盒中充注硅油⑤它是按力平衡原理工作的⑥能消除静态偏差
