浅谈水电站机组常见故障原因分析及处理方法摘要：我国水电站的数量随着经济的发展而迅速增长。
从保障水电站安全运营角度看，水轮发电机是确保水电站正常发电的重要设备，如果发电机组发生故障，不仅会影响到水电站的整体运营状况，给企业造成巨大的经济损失，还会给居民用电及生产用电造成不可估量的严重影响，因此，对水电站机组出现的常见故障处理尤为重要。
本文将重点剖析水电站机组易产生故障的环节，并针对上述故障提出切实有效的预防机制。
关键词:水电站，机组故障，预防机制一、引言经济的快速发展离不开对于能源的高度依赖，能源是经济发展的重要保障，其中，电力作为一种主要的能源种类已成为各能源企业不断加大开发力度的重要的项目。
目前，单纯依靠火力发电已经无法满足社会基本电力需求，此外火力发电不仅成本高而且还造成环境污染，越来越多的能源企业将研发重点转向风电、水电及太阳能等新能源。
我国水力发电有着广阔的前景和潜力，经过近十几年的发展，我国水电资源规模不断壮大，取得了良好的经济效益和社会效益。
为了确保水电站机组的安全高效运行，不仅要定期对水电站机组进行维护，而且对日常运行中出现的常见故障要快速进行原因分析并及时处理，确保水电站机组的正常运行。
二、水电站机组设备常见故障及原因分析1、发电机组轴瓦温度异常水轮发电机组发生轴瓦温度异常的原因有很多，主要有以下几个方面：一是由于机组轴承瓦紧固螺丝松动，轴瓦间隙超出运行规程要求，机组摆度变大，从而摩擦力变大，破坏了轴瓦与轴颈间的循环油膜，产生巨大热量，这些热量长期积聚在机组内部，使得油盆里的瓦温和润滑油的温度持续升高，直接威胁机组安全运行；二是轴承油盆缺油，降低了润滑和散热效果，无法有效疏解轴瓦及油槽内的热量；三是冷却水系统故障，在机组运行过程中，如果主管道冷却水压力不够或者发生管道堵塞，冷却器就起不到散热作用，从而会导致轴瓦与油温不断升高，严重时造成烧瓦事故；四是外部测温系统部分故障，这种情况不会发生严重后果，根据实际情况及时给予处理即可。

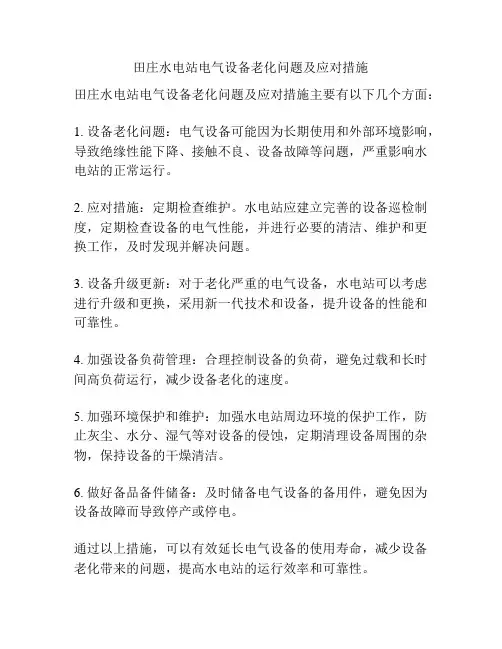

田庄水电站电气设备老化问题及应对措施
田庄水电站电气设备老化问题及应对措施主要有以下几个方面：
1. 设备老化问题：电气设备可能因为长期使用和外部环境影响，导致绝缘性能下降、接触不良、设备故障等问题，严重影响水电站的正常运行。
2. 应对措施：定期检查维护。
水电站应建立完善的设备巡检制度，定期检查设备的电气性能，并进行必要的清洁、维护和更换工作，及时发现并解决问题。
3. 设备升级更新：对于老化严重的电气设备，水电站可以考虑进行升级和更换，采用新一代技术和设备，提升设备的性能和可靠性。
4. 加强设备负荷管理：合理控制设备的负荷，避免过载和长时间高负荷运行，减少设备老化的速度。
5. 加强环境保护和维护：加强水电站周边环境的保护工作，防止灰尘、水分、湿气等对设备的侵蚀，定期清理设备周围的杂物，保持设备的干燥清洁。
6. 做好备品备件储备：及时储备电气设备的备用件，避免因为设备故障而导致停产或停电。
通过以上措施，可以有效延长电气设备的使用寿命，减少设备老化带来的问题，提高水电站的运行效率和可靠性。
水电站电气设备常见故障与处理方法水电站作为重要的能源供应设施，其电气设备的正常运行对于保障水电站的安全稳定运行具有重要意义。
在长期的运行过程中，水电站的电气设备难免会出现各种故障，影响水电站的正常运行。
及时处理电气设备的故障对于保障水电站的正常运行至关重要。
本文将介绍水电站电气设备常见的故障及处理方法，以便工作人员能够更好地进行故障排除和维护工作。
一、常见故障一：电气设备过热水电站的电气设备在长期运行过程中，由于电流过大或者设备负荷过重，会导致设备过热，进而引发故障。
此时，应该首先切断电源，并检查设备周围的通风情况，确保设备能够获得良好的散热条件。
然后，对设备内部进行检查，清理设备表面和散热器上的积尘，以保障设备的正常散热。
如果设备过热是由于负荷过重引起的，应该适当调整负荷，以减轻设备的工作负担。
水电站的电气设备在运行过程中，可能会出现电路断路的情况，导致设备无法正常工作。
此时，应该首先检查设备的电源线路，确保电源线路连接良好，没有松动或断裂现象。
如果电源线路无异常，就需要对设备的电路进行仔细检查，找出断路点，并进行修复。
在修复电路的过程中，应该严格按照设备的电气图纸来进行操作，确保修复工作的准确性和安全性。
水电站的电气设备在运行过程中，可能会出现温度过高的情况，导致设备无法正常运行。
对于这种情况，应该首先检查设备的散热装置，确保散热装置能够正常工作。
然后，检查设备的冷却系统，确保冷却系统能够正常工作。
如果发现散热装置或者冷却系统出现故障，应该及时进行维修和更换，以保障设备的正常运行。

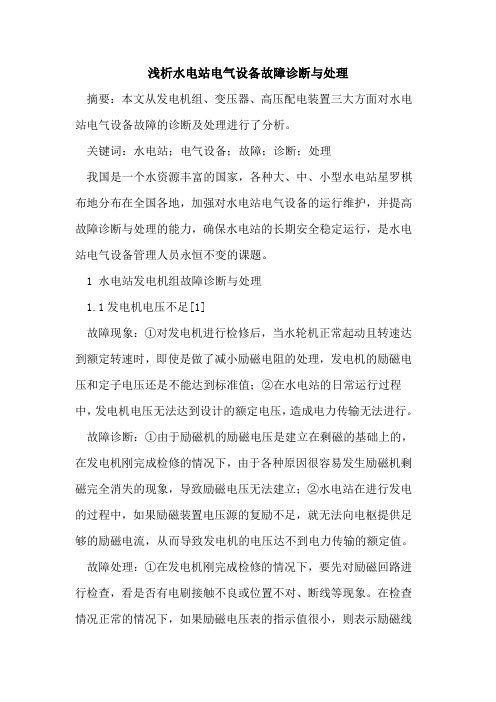

浅析水电站电气设备故障诊断与处理摘要：本文从发电机组、变压器、高压配电装置三大方面对水电站电气设备故障的诊断及处理进行了分析。
关键词：水电站；电气设备；故障；诊断；处理我国是一个水资源丰富的国家，各种大、中、小型水电站星罗棋布地分布在全国各地，加强对水电站电气设备的运行维护，并提高故障诊断与处理的能力，确保水电站的长期安全稳定运行，是水电站电气设备管理人员永恒不变的课题。
1 水电站发电机组故障诊断与处理1.1发电机电压不足[1]故障现象：①对发电机进行检修后，当水轮机正常起动且转速达到额定转速时，即使是做了减小励磁电阻的处理，发电机的励磁电压和定子电压还是不能达到标准值；②在水电站的日常运行过程中，发电机电压无法达到设计的额定电压，造成电力传输无法进行。
故障诊断：①由于励磁机的励磁电压是建立在剩磁的基础上的，在发电机刚完成检修的情况下，由于各种原因很容易发生励磁机剩磁完全消失的现象，导致励磁电压无法建立；②水电站在进行发电的过程中，如果励磁装置电压源的复励不足，就无法向电枢提供足够的励磁电流，从而导致发电机的电压达不到电力传输的额定值。
故障处理：①在发电机刚完成检修的情况下，要先对励磁回路进行检查，看是否有电刷接触不良或位置不对、断线等现象。
在检查情况正常的情况下，如果励磁电压表的指示值很小，则表示励磁线圈接反了，把正负极对调即可，如果励磁电压指示值为零，说明是励磁机的剩磁完全消失了，这个时候可用蓄电池等直流电源对励磁机的励磁线圈进行充磁；②减小变阻器的电阴值以补偿电容，达到增大发电机励磁电流的效果；调整发电机的电压相位和励磁机的电压通势，增加合成的总磁通势；在励磁电抗器和发电机之间增设三相调压器来升高发电机的端电压，平衡电流。
1.2发电机温度过高故障现象：在发电机正常工作的过程中，发电机温度出现异常，超过正常值。
故障诊断：①发电机的通风系统故障：转子线圈截面积过小，导致电流的密度过大，造成温度过高；送入发电机磁极的风量过小，造成发电机温度升高；②空气冷却器换热能力过低，无法完全带走发电机正常工作下的发热量，促使发电机温度不断升高；③在额定工况下，发电机的热负荷值超出额定值，造成定子温度异常升高。
水电站电气设备常见故障与处理措施摘要：近年来，随着电气技术的飞速发展，水电站一直朝着自动化和智能化的方向发展，大量的自动化技术已应用于水电站的电气设备中。
但是，由于水电站本身的工作环境恶劣，许多电气设备长时间暴露在高温高湿的环境下，经常引起某些设备故障，极大地影响了水电站的稳定运行。
本文主要分析水电站的电气设备常见故障，并提出处理措施，以有效提高水电站的稳定性。
关键词：水电站；电气设备；常见故障；处理措施前言电力已成为人们生产和生活必不可少的能源，水电站是是非常重要的清洁能源。
未来水电将在我国电力市场中占有越来越重要的地位，水电站的稳定运行非常重要。
在水电站运行期间，电气设备是确保其稳定运行的主要要素，因此有效消除电气设备中的常见故障非常重要。
由于水电站的电气设备应用非常复杂，实际运行中存在许多类型的故障，在电气设备出现故障后，及时发现问题并采取措施进行解决非常重要。
1.水电站电气设备分析水电是绿色能源，在建设绿色社会中发挥着重要作用。
经过多年的发展，我国水电站迅速发展，在促进社会和经济发展中发挥着非常重要的作用。
水电站的电气设备是其稳定运行的设备基础，因此分析并有效消除运行中常见的电气故障非常重要。
此外，在水电站电气设备设计中还必须考虑以下方面：（1）电气设备的综合开发，是指将原本独立电气设备有机地集成到单一结构中，不仅简化了维护工作，而且节省了大量空间，并且每个功能组件也可以彼此独立地工作。
电气设备的综合开发很大程度上是水电站发展的方向。
（2）电气设备的智能化设计。
经过多年的发展，电气设备已经从手动控制演变为智能控制。
电气设备的智能设计不仅可以实时监控设备的运行情况，还可以在发生事故时自动进行处理，以防止造成重大损失。
还可以防止人为操作错误，对于水电站的安全运行至关重要。
（3）电气设备的系统发展。
传统水电站的电气设备缺乏一致性，缺乏沟通和协调机制，每台电气设备都具有很强的运行独立性，而现代电气设备却朝着更加系统化的方向发展，各种组成部分组成有机的整体，彼此之间具有反馈机制，具有非常紧密的联系和协调机制。
水电站电气设备运行维护及检修水电站电气设备是水电站运行中至关重要的一部分，它直接关系到水电站的安全运行和电力的稳定供应。
在水电站的日常运行中，电气设备的运行维护及检修是非常重要的环节，下面就让我们来详细了解一下水电站电气设备的运行维护及检修。
一、电气设备的运行维护1. 定期巡检定期巡检是水电站电气设备运行维护的基础工作。
巡检人员应按照水电站的相关规定，进行设备的定期巡检工作，检查设备是否存在漏电、短路、过载等现象，及时发现并解决问题，确保设备正常运行。
2. 清洁维护电气设备在运行过程中会积累一定的灰尘和污物，长时间不清洁会影响设备的散热及绝缘性能，造成设备的故障。
定期对电气设备进行清洁维护工作是非常重要的，可以延长设备的使用寿命和减少故障率。
3. 温度和湿度检测在水电站运行过程中，电气设备的温度和湿度是需要时刻监测的重要参数。
特别是在潮湿的环境中，设备的绝缘性能会受到影响，容易导致设备的故障。
定期对设备的温度和湿度进行检测，并采取相应的措施是非常必要的。
4. 设备运行记录在电气设备的运行过程中，需要及时记录设备的运行情况，包括电流、电压、温度等参数的记录。
这些记录是对设备运行情况的真实反映，有利于及时发现设备的异常情况，保障设备的安全运行。
二、电气设备的检修定期维护是保障电气设备安全运行的重要方法之一。
水电站应制定相应的维护计划，对电气设备进行定期维护，包括更换老化的零部件、清洗设备、校准参数等工作，以确保设备的正常运行。
2. 故障处理在电气设备的运行过程中，难免会出现各种故障。
水电站的电气维修人员需具备丰富的技术经验和故障排除能力，能够快速准确地处理各类故障，恢复设备的正常运行。
3. 变压器维护变压器是水电站电气系统中非常关键的设备之一，它直接影响到电能的传输和变换。
水电站对变压器的维护工作尤为重要，需要对变压器进行定期的绝缘检测、维护清洁等工作，保证它的安全稳定运行。
4. 负载测试负载测试是对电气设备运行状况的重要检测手段之一。
水电站电气设备常见故障与处理方法水电站是我国能源发电中重要的部分，其电气设备是保证水电站正常运行的根本。
然而，随着设备运行时间的增加，也会遇到一些故障问题。
本文将介绍水电站电气设备常见故障及其处理方法。
一、机组过载机组过载是水电站电气设备运行中经常遇到的问题。
主要原因是机组负荷增大，导致电机电流增大。
当电机电流超过额定电流时，会导致电机过热，甚至烧毁。
此外，机组过载还会引起短路故障、电动机断电磁铁失灵等故障。
处理方法：1.合理调整机组负荷，避免超负荷运行。
2.清洗机组附近的灰尘及杂物，保持机组通风良好。
3.更换质量过关的电机，并保证线路连接正确。
二、电缆接头烧毁电缆接头烧毁也是水电站电气设备常见故障之一。
电缆接头烧毁主要原因是接头处温度过高，导致接头松动、氧化、脱落及短路等现象。
1.检查电缆接头是否正常，如有问题及时更换或修复。
2.定期检查电缆连接处的状况，保持干燥及良好通风状态。
三、电机绝缘故障电机绝缘故障是水电站电气设备中较为常见的故障之一。
电机绝缘故障主要原因是电机绝缘材料老化、电机长时间运行下温度过高等。
2.定期检查电机绝缘电阻值，及时更换老化的电机绕组。
四、电源电压过低或过高电源电压过低或过高是水电站电气设备运行中比较常见的故障问题。
电源电压过低或过高会影响机组正常运行，导致设备烧毁等严重后果。
2.安装电源电压保护装置，及时反馈电源电压情况。
综上，水电站电气设备常见故障有机组过载、电缆接头烧毁、电机绝缘故障、电源电压过低或过高等。
在日常运行中，我们要注意设备维护保养，及时发现故障问题并采取有效措施，保证水电站正常运行。
水电站电气设备常见故障与处理方法水电站电气设备是水电站的核心设备之一，它承担着输送、控制和保护电能的重要任务。
由于水电站环境复杂，设备运行环境恶劣，因此电气设备常常出现各种故障。
本文将针对水电站电气设备常见故障进行细致梳理，并提出相应的处理方法。
一、断路器故障1. 故障现象断路器无法合闸或者合闸后立即跳闸；断路器闸口发热；断路器开合过程中发出异常声响。
2. 处理方法检查是否有外部故障引起的断路器跳闸，如线路短路、负荷过载等情况；清洁断路器闸口及动作机构，并检查断路器的连接螺栓是否松动，电气连接是否良好；如无法自行排除故障，应及时请专业维修人员进行检修。
二、变压器故障1. 故障现象变压器温度升高；变压器油位异常变化；变压器有异常声响。
2. 处理方法检查变压器周围环境是否有杂物堵塞通风口引起的散热不良；检查变压器本体及油箱是否漏油，油位是否正常；如发现变压器存在异响，应立即停机检修。
三、发电机故障1. 故障现象发电机温升异常；发电机轴承温升过高；绕组绝缘老化。
2. 处理方法检查发电机冷却系统是否正常，如冷却水泵、冷却风扇是否运转正常；检查轴承润滑油是否充足，润滑系统是否正常；对绕组绝缘老化严重的发电机应及时更换。
四、保护装置故障1. 故障现象保护装置误动作；保护装置失灵。
2. 处理方法检查保护装置的电源供电是否正常；检查保护装置的信号接线是否良好；对于失灵的保护装置，应及时更换或修复。
五、电气控制系统故障1. 故障现象运行控制系统出现故障；自动调节系统失灵。
2. 处理方法检查运行控制系统的电源供电是否正常，控制柜内部的接线是否良好；对自动调节系统，应检查传感器、调节器和执行机构是否正常；如无法自行处理，应及时请专业维修人员进行检修。
六、电气连接故障1. 故障现象接线端子松动；电缆烧损或老化。
2. 处理方法检查所有接线端子是否紧固，电气连接是否良好；检查电缆外观是否有明显损伤，如有损伤应及时更换；应定期对所有接线端子进行紧固检查和维护。
水电站电气设备常见故障与处理
【摘要】水电站电气设备的状态直接影响着水电站的安全正常的运行。
目前我国水电站电气设备及相关技术都有所提高，但仍存在各种故障。
文章主要对水电站电气设备的常见故障进行了分析，并对其具体的处理进行了探究。
【关键词】水电站;电气设备;常见故障;处理
随着我国经济与科技的快速发展，我国的水电事业也在不断发展，水电站的规模及数量也有所增加。
并且水电站电气设备也得到了广泛的应用，自动化程度不断得到提高。
水电站电气设备是水电站整体运转的前提，因此及时排除和解决电气设备故障，对保证水电站正常运行有着重要的作用。
1水电站电抗器引发的故障及其处理
水电站中经常通过电抗器将主变低压侧中心点接地，同时使发电机中心点直接接地，减少主变温升，增加出力。
但这种做法会破坏发电机中线电流的平衡，并且造成电抗器、线路主与变间的谐振等问题。
对于中心线电流变化及其处理，当多台发电机并列运行时，其所带的负荷不平衡，导致中心线电流产生很大的变化，并且这种几台发电机并列运行的情况，若其中一台发电机所带的负荷与其他几台差距太大，会使得这台发电机的中心线电流越大，因此必须注意维持多台发电机之间所带负荷的平衡。
对于线路主与变及电抗器之间的谐振的处理，某水电站中的三台二百五十千瓦机组，两台一百七十五千瓦机组，一号主变容量为1000kWA，二号主变量为500kWA。
在开机并网的过程中发现准同期装置失灵，同期转向灯也存在异常情况，红灯和白灯同时熄灭。
测量母线的三相对地电压为一百七十伏、二百三十伏、三百四十伏，引入电源的电压为二百一十伏、三百四十伏，短路电抗器三相对地电压都为二百二十伏左右，同期装置也恢复正常，同期转向灯也正常发光，由此现象可知这种情况为谐振。
处理的方法主要有三种，一是增加一个装换开关，短接电抗器，然后并一台二百五十千瓦机组，二是并上一台一百七十五千瓦机组投入二号主变，将谐振点破坏，然后并上二百五十千瓦机组。
三是在适宜的地方进行电容的补偿，破坏谐振的同时，进行机组无功的补偿。
2水电站调速器引发的故障及其处理
调速器引发的故障是水电站中电气设备中的常见故障，因此需对其进行详细的了解，及时排除和解决水电站调速器的常见故障。
水电站调速器引发的故障主要包括电液转换器故障、主控单片机故障和开度、开限反馈表指示不符等故障。
电液转化器故障主要是在机组、调速器上电的正常运行过程中，电液转换器不振，液压随动系统对控制、操作命令不做出反应。
这种故障一般是由电器故障及机械故障引起的。
主控电源发生故障或电压转换器断线一般会造成电器故障，电气故障较为繁杂，在处理时应谨慎对待，严格处理，需要在停机后认真检查维修将故障彻底排除。
油渍过多或存在其他异物会造成机械故障，机械故障一般比较简单，
在处理时只需将调速器的活塞进行及时的清洗或合理调整调速器的工作方式。
主控单片机故障主要是指调速器在工作过程中，单片机启动后没有按照应当执行的程序正常进行而形成死机故障。
这种故障一般表现为电液转换器不振、面板显示器不能正常显示、调速器无法正常工作。
这些故障都较为复杂，可能是由单片机复位控制电路导致的结果。
处理这种主控单片机故障，一般对单片机进行复位操作或再上电，再用万能表或示波器测试故障电路，找出故障的关键，采取合理的措施进行处理。
开度、开限反馈表指示不符的故障主要表现有两种，一是调速器在进行手动运行时，开度指示超前于开限指标，使得导叶的开度指示值和开限指示值不相符。
二是调速器在自动运行时，开度指示和导叶的实际开度指示值不相符，平衡表指示表现为不平衡。
这种大多是由于机械部位故障导致的，是一些比较简单的故障，处理起来也比较简单。
同时在处理时应认真严谨，严格按照相关要求进行处理，完善的解决这些故障。
3发电机内部绝缘故障及其处理
在水电站的电气设备的运行过程中，可能会发生发电机回路的指示表读数均为零，并且发电机断路器及励磁开关会突然出现自动跳闸的情况，并且有差动继电器动作。
有时还会出现发电机内部或风道产生冒烟或冒火星的情况，并有绝缘烧焦的气味产生，这些现象都说明了发电机内部出现了绝缘故障。
发电机内部出现绝缘故障主要是由于发电机线圈绝缘受到破换或铁芯出现短路造成故障的产生。
这些故障由多方面的因素造成，一是过电压，当发电机电压网络中产生单相接地故障时，其他两相的电压会增加，甚至增加到倍。
若单向弧光接地，会造成更加严重的过电压，可能会使得未发生故障的相对地电压提高到三到三点五倍。
并且子在发电机电压引出线路上，若A相弧光接地，并且发电机定子线圈BC两相中的一相产生绝缘不良的问题，就会使得电压击穿这一相，导致两点接地故障的出现。
二是温度过高也会导致一些故障的产生。
若发电机线圈温度在很长的一段时间内都高于一般的正常工作温度或者铁芯短路导致长时间的持续发热，就会使得发电机线圈的绝缘强度有所降低，使得线圈很容易就被电压击穿。
4发电机组执行微机控制流程引发的故障及其处理
发电机组执行微机控制的过程中出现的故障也是水电站中比较常见的故障，因此妥善处理发电机组微机控制过程中的故障对水电站电气设备的正常运行有着重要的作用。
下面主要对计算机监控系统执行过程中出现故障进行分析，上位机发出开机指令后，出现调速器拒动、流程中断的情况，导致这种故障出现的原因包括调速器出现故障、冷却水系统出现故障及开机时出现通信异常等。
调速器故障是发电机组执行微机控制流程中出现的故障中的主要原因，大部分的故障都是调速器故障。
冷却水系统故障也是常见的故障，冷却水系统对发电机组执行微机控制有着重要的影响，是水电站电气设备中的重要组成部分，其出现故障一定会造成上位机发出开机指令后出现调速器拒动、流程中断的情况。
通信异常也是造成这些故障的重要原因，但通信异常这猴子那个情况一般不易被察觉，检查时需要格外注意。
针对以上原因，若发生故障，可以对调速器的电源、操作把手、开关等进行详细的检查。
并查看冷却水系统是否正常，并对水压及示流信号器进行检查。
同时注意查看开机过程中是否有通信异常的现象产生，进行及时的排除
和处理。
当出现正常开机过程中机组转速达到百分之九十五以上时，励磁系统没有起励建压，这种故障出现的原因有励磁系统异常、PLA模块出现异常两种。
励磁系统出现异常是导致发电机组执行微机控制过程中最常见的现象，其异常会直接造成起励建压的失败。
PLA模块异常显示为无开关量信号的输入和输出。
对于这些问题，应仔细检查励磁系统的工作状态，必要时可直接进行手动起励试验。
同时仔细检查PLA模块，确定开关量信号的输入和输出。
总之，水电站电气设备处于良好的工作状态才能保证水电站的安全正常的运行。
因此应及时对水电站电气设备进行及时的更新，并不断改进相关的技术水平，加强对水电站电气设备故障的有效处理。
参考文献：
[1]王建鹏.水电站电气设备常见故障与处理措施[J].黑龙江水利科技，2012（7）.
[2]王声禄.水电站电气设备常见故障与处理措施分析[J].建筑工程技术与设计，2014（17）.
[3]梁春容.对水电站电气设备常见故障及处理方法的分析[J].中华民居，2012（1）.
